Как поставить головку на ваз 2106

Самостоятельная замена прокладки ГБЦ на автомобиле ВАЗ 2106

От состояния прокладки ГБЦ зависит качество работы двигателя ВАЗ 2106. Она относится к одноразовым расходным материалам, требующим замены при каждом снятии ГБЦ. В статье описывается, какую функцию выполняет прокладка и как выполнить ее замену на ВАЗ 2106, а также прилагается видео с демонстрацией процедуры замены.

Какую функцию выполняет прокладка ГБЦ?

Прокладка головки блока цилиндров расположена между ГБЦ и цилиндрами и выполняет несколько функций:

уплотняет место, где прилегает головка к блоку цилиндров;
не дает протекать маслу и попаданию охлаждающей жидкости (ОЖ) в цилиндры;
сдерживает внутреннее давление и высокую температуру.

Таким образом, она разделяет между собой три системы: газораспределения, охлаждения и смазки. Испытывая большие нагрузки, она быстро изнашивается.

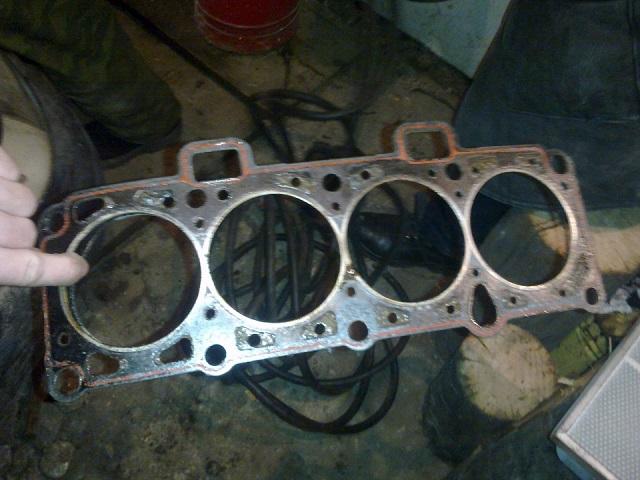

Прокладка со следами пробоев

Ниже перечислены признаки, по которым можно определить необходимость замены:

недостаточное давление в одном или нескольких цилиндрах;
вспенивание ОЖ, падение ее уровня при отсутствии внешней течи происходит из-за попадания газов в систему охлаждения;
эмульсия на масляном щупе, увеличение уровня масла в поддоне, причиной этого является наличие антифриза в системе смазки;
появление масляной пятен на поверхности ОЖ и горловине радиатора говорит о пробитой прокладке в районе масляного канала;
белый дым в выхлопных газах, при этом падает уровень ОЖ;
выдавливание ОЖ жидкости из расширительного бачка в виде пены свидетельствует о нарушении герметичности одного из цилиндров;
уровень ОЖ падает и двигатель закипает.

На видео рассказывается о признаках прогара прокладки.

Причиной повреждения прокладки может быть:

некачественный расходный материал;
перегрев силового агрегата;
неправильная затяжка болтов головки блока цилиндров;
недостаточный уровень ОЖ;
неправильная установка головки блока цилиндров.

Процесс замены

Если обнаружены признаки повреждения прокладки, то ее следует сразу же заменить.

Набор инструментов

Для проведения процедуры замены нужно приготовить:

набор гаечных ключей;
плоскогубцы;
отвертку;
динамометрический ключ;
емкость для охлаждающей жидкости;
чистую ветошь.

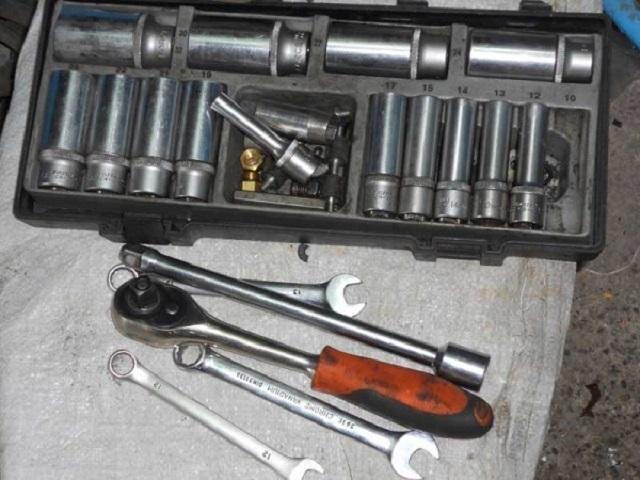

Набор необходимых инструментов

Машину перед заменой необходимо вымыть, чтобы грязь не попала в разобранный двигатель.

Этапы

Процедуры замены прокладки ГБЦ на ВАЗ 2106 состоит из следующих шагов:

Обесточить автомобиль, отсоединив минусовую клемму от АКБ.
Слить охлаждающую жидкость в приготовленную емкость.
Демонтировать воздухофильтр, крышку клапанов, привод регулирования воздушной заслонки.
На следующем этапе необходимо совместить установочные метки на распредвале и коленвале, чтобы не пришлось снова устанавливать фазы газораспределения при сборке.
Далее нужно демонтировать карбюратор и распределитель зажигания с высоковольтными проводами.
Открутив колпачковую гайку натяжителя, следует ослабить натяжение цепи ГРМ.

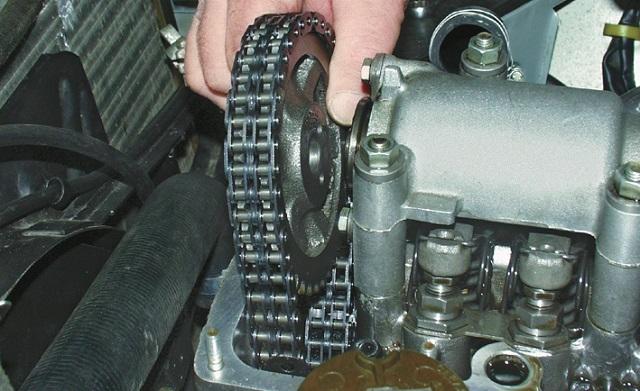

Ослабив крепление шестеренки, необходимо ее демонтировать. Снимаем звездочку распредвала

Цепь следует привязать проволокой, чтобы случайно не упала в мотор.

Далее нужно снять корпус подшипников вместе с распредвалом.

Следующим шагом будет отсоединение выпускного коллектора от ГБЦ и всех патрубков.

Ослабив хомуты нужно снять подводящий патрубок радиатора и перепускной шланг термостата.

Далее нужно отвернуть болт крепления ГБЦ, находящийся рядом с распределителем зажигания.

Затем необходимо выкрутить десять крепежных болтов головки блока цилиндров и демонтировать агрегат вместе с выкрученными болтами.

Далее нужно снять старую прокладку.

Перед установкой нового расходника необходимо тщательно очистить прилегающие поверхности от загрязнений и остатков старой прокладки.

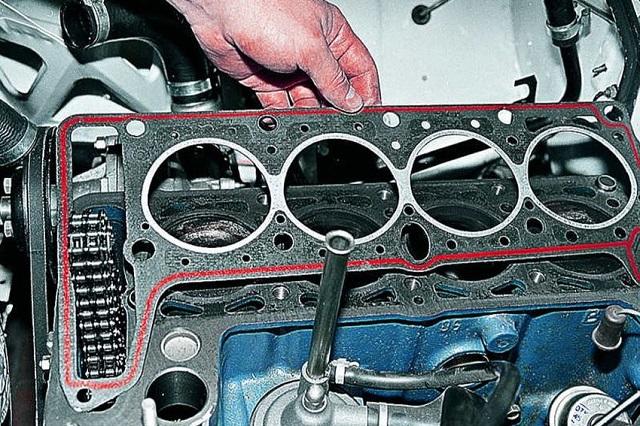

Обезжирив соприкасающиеся поверхности, нужно установить новый расходник.

Установка нового расходника

Крепежные болты ГБЦ следует закручивать с помощью динамоключа с моментом затяжки, который прописан в инструкции по эксплуатации ВАЗ 2106.

Далее производим сборку в обратном порядке. При этом контролируем совпадение меток и регулируем натяжение ремня. Также следует отрегулировать клапана.

После окончательной сборки нужно проверить работу двигателя.

На этом замена прокладки на ВАЗ 2106 завершена.

Ничего сложного в процедуре нет, ее может выполнить самостоятельно автолюбитель даже с небольшим опытом ремонтных работ. Таким образом, можно сэкономить на автосервисе.

Видео «Замена прокладки ГБЦ на классике ВАЗ»

В этом видео демонстрируется замена прокладки ГБЦ на классическом ВАЗе.

Как поставить головку на ваз 2106

Гбц ВАЗ 2106

Головка блока цилиндров изготовлена из алюминиевого сплава с содержанием определённого процента меди и олова, для того что бы придать ей мягкости и эластичности. При таких свойствах она плотно прижимается к прокладке, предотвращая прорыв газов.

Вся головка, крепится к блоку цилиндров одиннадцатью болтами, десятью большими и одним маленьким, которые затягиваются с определённой последовательностью и усилием.

Замена прокладки

1. Головку блока цилиндров снимаем с двигателя в сборе с впускным и выпускным коллекторами.

2. Отсоединяем провод от «минусовой» клеммы аккумуляторной батареи. Сливаем охлаждающую жидкость.

3. Снимаем карбюратор.

4. Снимаем распределитель зажигания с высоковольтными проводами.

5. Снимаем крышку головки блока.

6. Снимаем распределительный вал в сборе с корпусом подшипников. Отсоединяем от выпускного коллектора выпускную систему и снимаем трубку отвода охлаждающей жидкости из радиатора отопителя.

7. Снимаем цепь со звездочки распределительного вала.

8. Отсоединяем подводящий шланг от трубы радиатора отопителя.

9. Снимаем шланги с двух патрубков головки блока цилиндров.

10. Ключом «на 13» отворачиваем болт крепления головки блока цилиндров около распределителя зажигания.

11. Головкой «на 12» отворачиваем десять болтов крепления головки к блоку цилиндров.

12. Вынимаем болты из отверстий.

13. Снимаем головку блока цилиндров в сборе с коллекторами

14. Затем снимаем прокладку головки блока.

15. Устанавливаем головку в обратной последовательности. Прокладку головки блока заменяем на новую.

16. Для центровки прокладки и головки в блоке установлены две втулки.

17. Затягиваем болты головки блока в два приема. Сначала болты №№ 1–10 затягиваем моментом 33,3–41,16 Н.м, а затем подтягиваем их моментом 95,9–118,3 Н.м. Последним затягиваем болт № 11 моментом 30,6–39 Н.м.

Какая цена на маслосъемные колпачки по ссылке.

Доработка

Снимаем ГБЦ (головку блока цилиндров)

Ликвидируем недостатки литья ГБЦ и коллекторов (шлифуем ГБЦ и совмещаем коллекторы). Посредством шарошек и шкурки.

Принципиально важно: впускные каналы не должны быть полированы! Если поверхность полирована (зеркальна) смесь на ней конденсируется и писец. В каналах удаляем приливы и неровности.

Фрезеруем ГБЦ на 1 мм.

Промываем ГБЦ всеми доступными средствами (бензин, керосин, стиральный порошок и т.д.)

Лучше делать это дома (при комнатной температуре)

Проверяем, не загнуты ли клапана (напрасно работали 4 часа). При необходимости покупаем новые и притираем притирочной пастой, нанося каплями на опорную поверхность клапанов. Для удобства приклейте гайку на 17 к клапану на суперклей

Засухариваем клапана, вставив новые маслосъемные колпачки и устанавливаем коромысла и коллекторы с карбюратором так, чтобы все каналы идеально совпадали

Потом работу создавали уже на установленном в подкапотное пространство двигателе

Устанавливаем ГБЦ, наряду с этим непременно покупаем НОВЫЕ БОЛТЫ ГБЦ (протяженность 120мм). Соблюдаем порядок и моменты затяжки.

Момент затяжки

Возьмите динамометрический ключ и затяните все штифты согласно порядку, указанному на схеме. При этом момент протяжки должен составлять 3,5 – 4,1 кгс*м. В первую очередь необходимо натянуть два винта, расположенные посередине. Затем, в целях соблюдения правильного порядка натягиваются по два верхних и нижних штифта, расположенных по бокам от средних элементов. Далее, натягиваются по два крайних штифта – сначала левые, затем правые. При этом элемент под одиннадцатым номером трогать не нужно.

После того, как эти действия выполнены, нужно натянуть штифты еще раз, в такой же последовательности. Обратите внимание, теперь момент затяжки динамометрическим ключом должен составлять 10,5 – 11,5 кгс*м.

После этих действий вам осталось затянуть только винт под номером 11. Сделайте это при помощи динамометрического ключа, а момент должен составлять 3,5 – 4,0 кгс*м.

Снять

Сама по себе эта процедура не так уж и сложна, но требует небольших подготовительных работ. И сразу приведу перечень необходимого инструмента, без которого просто не обойтись при выполнении этого ремонта:

Вороток с удлинителем

Головка на 19 и 10

Во-первых, если вы собрались ремонтировать двигатель, то обязательно необходимо слить охлаждающую жидкость.

Затем нужно снять распредвал, так как болты ГБЦ находятся именно под ним и добраться до них просто невозможно, не снимая распределительного вала.

И также необходимо отсоединить трубку подвода охлаждающей жидкости к головке, которая находится с правой задней стороны двигателя, как показано на фото ниже:

И отсоединить трубку, отведя ее немного в сторону:

Также нужно отсоединить штекер от датчика температуры, который показан на фотографии:

Теперь все готово и можно начинать откручивать болты крепления головки блока цилиндров к блоку двигателя, используя довольно мощный вороток с головкой:

После того, как болты ослабли, можно воспользоваться трещоточной рукояткой, чтобы выполнить эту процедуру в несколько раз быстрее:

После того, как все болты головки откручены, можно приподнимать ее, взявшись за переднюю часть, или как вам будет удобнее:

Теперь несколько слов об установке ГБЦ обратно на блок. Во-первых, обязательно заменить прокладку, так как она устанавливается на один раз. Разумеется, предварительно необходимо очистить блок и поверхность головки от следов старых прокладок. Я делал это с помощью специального средства для удаления следов прокладок Ombra голландского производства, нанося эту жидкость на всю поверхность ГБЦ:

В результате после около 10 минут ожидания и тщательной работы обычной щеткой для одежды, получается довольно ощутимый результат. Для сравнения решил сделать следующим образом: первые три камеры сгорания чистил различными средствами, начиная от бензина и заканчивая WD-40, а последнюю именно этим специальным средством.

Установка

Снимаем цепь со звездочки распределительного вала

Отсоединяем подводящий шланг от трубы радиатора отопителя

Снимаем шланги с двух патрубков головки блока цилиндров

Ключом «на 13» отворачиваем болт крепления головки блока цилиндров около распределителя зажигания

Головкой «на 12» отворачиваем десять болтов крепления головки к блоку цилиндров

Вынимаем болты из отверстий

Снимаем головку блока цилиндров в сборе с коллекторами

Снимаем прокладку головки блока Ваз 2106. Устанавливаем ГБЦ в обратной последовательности. Прокладку головки блока заменяем на новую

Для центровки прокладки и головки в блоке установлены две втулки. Затягиваем болты головки блока в два приема. Сначала болты №№ 1–10 затягиваем моментом 33,3–41,16 Н.м, а затем подтягиваем их моментом 95,9–118,3 Н.м. Последним затягиваем болт № 11 моментом 30,6–39 Н.м.

Порядок затягивания болтов крепления головки блока цилиндров на двигателях Ваз 2106

Тюнинг

1.Откручиваем и снимаем

2. Снимаем ГБЦ (головку блока цилиндров)

3. Рассухариваем и вытаскиваем клапана, пружины и коромысла

4. Выдалбливаем старые направляющие со стороны камеры сгорания, если имеется люфт клапанов. Для этого подойдет головка с шестигранником #6

5. Устраняем дефекты литья ГБЦ и коллекторов (шлифуем ГБЦ и совмещаем коллекторы). С помощью шарошек и шкурки.

ВАЖНО: впускные каналы не должны быть полированы! Если поверхность полирована (зеркальна) смесь на ней конденсируется и писец. В каналах удаляем приливы и неровности.

6. Фрезеруем ГБЦ на 1 мм.

7. Устанавливаем новые направляющие клапанов, предварительно смазав маслом. Для этого подойдет головка #11 с удлиннителем и молоток.

Лучше делать это дома (при комнатной температуре)

8. Проверяем, не загнуты ли клапана (зря работали 4 часа). При необходимости покупаем новые и притираем притирочной пастой, нанося каплями на опорную поверхность клапанов. Для удобства приклейте гайку на 17 к клапану на суперклей

9. Засухариваем клапана, вставив новые маслосъемные колпачки и устанавливаем коромысла и коллекторы с карбюратором так, чтобы все каналы идеально совпадали

10.Устанавливаем ГБЦ, при этом обязательно покупаем НОВЫЕ БОЛТЫ ГБЦ (длина 120мм). Соблюдаем порядок и моменты затяжки.

Сборка

И так прежде чем мы приступим к разборке и последующей сборке головки блока цилиндров нам необходимо подготовить весь необходимый инструмент, а именно гаечные ключи на «13» «17» «21», свечной ключ, приспособление для сжатия клапанных пружин, круглогубцы и отвертка, если все необходимое есть, то теперь можно приступать непосредственно к снятию головки блока цилиндров, о том как это правильно сделать было расписано в разделе «Двигатель» в статье «Замена прокладки головки блока цилиндров«.

Теперь вам необходимо отвернуть болты крепления впускного и выпускного коллектора. Снимите впускную трубу вместе с карбюратором в сборе и выпускную трубу с прокладками, непотеряйте шайбы. Отверните гайки крепления выпускного патрубка рубашки охлаждения, снимите его, после снимите прокладку. Отверните гайки крепления натяжителя цепи и снимите его. Отверните гайки крепления подвода жидкости к отопителю и снимите. После чего выверните все свечи зажигания. Произведите снятие датчика системы охлаждения. Отверните болты крепления успокоителя цепи и извлеките его.

На следующем этапе произведения работ по разборке и сборке головки блока цилиндров вам необходимо произвести снятие маслосъемных колпачков (см. Замена маслосъемных колпачков клапанов). После их снятия, извлеките клапана из направляющих втулок. Снимите стопорные пластины пружины рычагов. При необходимости если будет мешать карбюратор снимите его, для этого отверните четыре гайки крепления. Сборку головки блока цилиндров производите в обратном порядке, рекомендуется при сборке заменить все прокладки новыми.
