Как поставить противотуманки на ваз 2109

Устанавливаем противотуманные фары на ВАЗ 2109

Противотуманки — это элемент системы подсветки дорожного полотна, которые позволят вам на вашем ВАЗ 2109 лучше ориентироваться на дороге при сложных погодных условиях. За счет своего свечения, ПТФ эффективнее освещают путь в тумане, во время снега, дождя. Плюс информируют встречные машины о вашем приближении.

Установка ПТФ важна в первую очередь с точки зрения безопасности. Хотя многие монтируют их с целью улучшения внешнего вида машины. Объединить обе функции? Почему бы и нет.

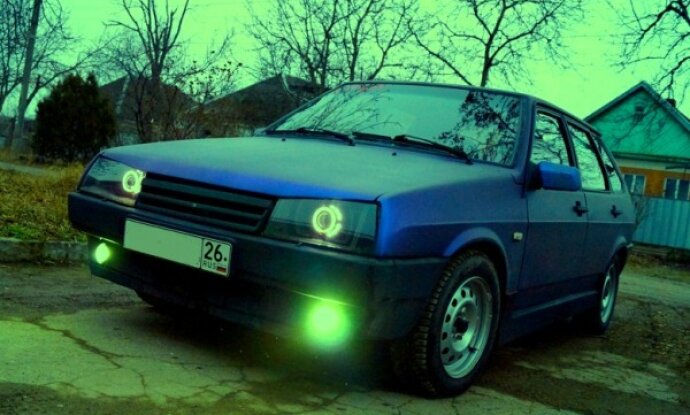

ПТФ во всей красе

Инструменты и материалы

Согласно ПДД, действующим сейчас, противотуманки могут выступать в роли альтернативы ближнему свету при использовании днем.

Если грамотно установить и отрегулировать ПТФ, они смогут дополнительно подсвечивать обочину. Так при плохой видимости вы вовремя заметите внезапно выскакивающих пешеходов, животных.

Чтобы провести работу, вам потребуется определенный набор приспособлений.

Элемент

Количество

Длину рассчитывают исходя из того, чтобы ее хватило для протяжки от блока предохранителей до каждой ПТФ. Сечение обязательно 1,25 кв.мм.

Она же мама. Понадобится 4 штуки

Также мама. Нужна только 1 штука

Клемма с отверстием в центре

Она пойдет на массу. Нужно 3 штуки

Реле с колодкой и проводами

Требуется один комплект, но для страховки можно взять пару

Кнопка включения ПТФ

Две качественные фары

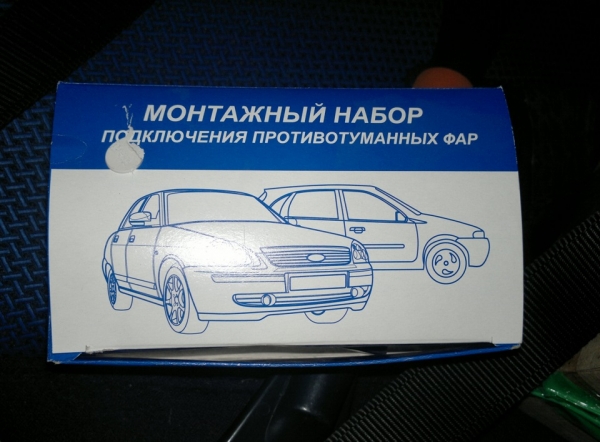

Специально для ВАЗ 2109 можно приобрести полностью собранный, готовый комплект для подключения ПТФ. Его ориентировочная стоимость, которая может несколько отличаться в зависимости от региона и магазина, составляет 1500 рублей.

Купив его, проблем не будет

Установка

Подготовив все необходимое, можно приступать к процедуре сборки новых элементов для вашего автомобиля.

  1. Установите и подключите кнопку, с помощью которой вы будете включать и выключать ПТФ. В этом плане повезло владельцам девятки с высокой панелью, поскольку здесь уже есть штатное место, предусмотренное для противотуманных фар, то есть для их кнопки.

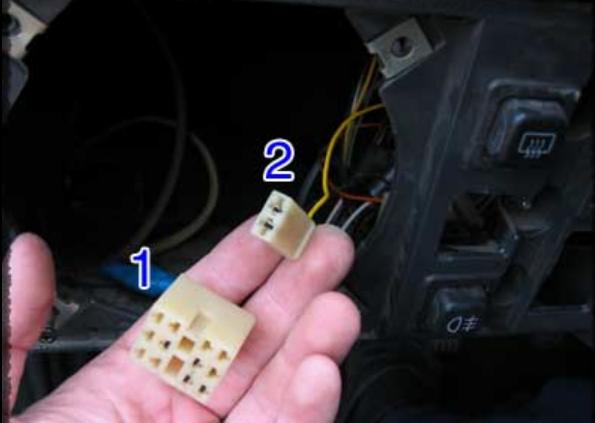

  2. Снимите решетку, которая закрывает динамик, открутите сам динамик и отыщите внутри пару разъемов. Они предназначены для подключения кнопки активации противотуманок и индикатора их включения.
  3. Уберите заглушку с панели, поставьте на ее место вашу кнопку и соедините с электрическим разъемом. Динамик и решетку можно вернуть на свое законное место.
  4. Теперь идем к подкапотному пространству. Вам нужно открутить монтажный блок, или как его еще называют черный ящик. Поднимите крышку, чтобы получить доступ к имеющимся там разъемам.
  5. Далее от вас потребуется провести проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массы реле трогать пока не надо.
  6. Отсоедините от монтажного блока разъемы Ш7 и Ш8. Они располагаются непосредственно друг возле друга, но при этом Ш7 существенно шире, нежели Ш8.
  7. Вставьте в разъемы ваши подготовленные клеммы, опираясь на предоставленную схему. Если ПТФ на вашем автомобиле нет, то эти разъемы обязательно будут свободными.

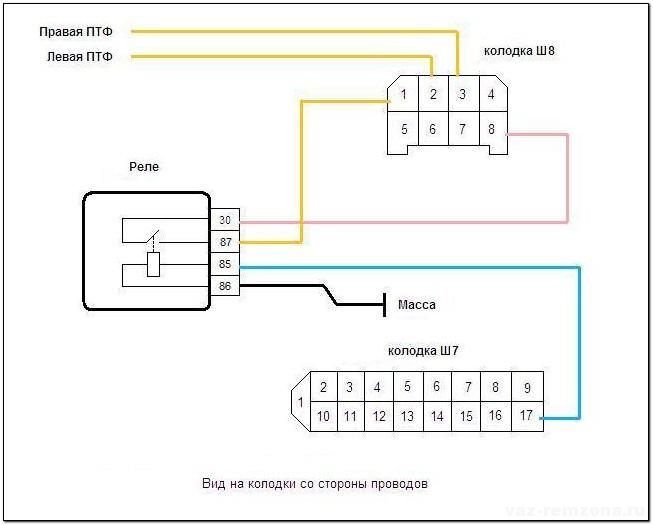

Схема

  1. Верните разъемы назад с блок предохранителей.
  2. Верните на свое законное место извлеченный монтажный блок.
  3. Реле монтируется на корпус автомобиля, и под используемый крепежный болт обязательно устанавливается масса реле. Не забудьте перед этим место контакта тщательно зачистить от краски, иначе заземление работать должным образом не будет.
  4. Силовые провода соединяются с вашими противотуманными фарами из приобретенного комплекта.

  1. В непосредственной близости возле противотуманок необходимо в удобном и безопасном, защищенном месте подключить массу. Контакт с корпусом вашего автомобиля должен получиться максимально надежным. Иначе фары попросту не будут работать или возникнут проблемы со стабильностью функционирования.
  2. Установку сами противотуманных фар можно выполнить за счет просверливания отверстий в металлической вставке. Оптимальное место сверления — около крепежных болтов, которые удерживают бампер.
  3. Некоторые модели бамперов, кроме стандартных заводских, предусматривают в своей конструкции наличие уже готовых отверстий для монтажа противотуманной оптики. Для их установки воспользуйтесь кронштейнами, которые обязаны идти в комплекте с набором для подключения ПТФ.
  4. Обязательно обеспечьте прочную фиксацию противотуманных фар, чтобы их не трясло во время движения.
  5. Многие допускают большую ошибку, монтируя противотуманки непосредственно на пластиковый бампер. От этого при малейших кочках фары начинает трясти, вы мешаете встречному транспорту. Да и эффективность работы ПТФ при подобной установке стремится к нулевой.
Читать еще:  Трансмиссионное масло тотал 75w90

Последний этап установки ПТФ заключается в их регулировке. Здесь лучше довериться специалистам, поскольку для правильной настройки свечения требуется специальный стенд, ровная площадка, познания в геометрии и не только. Своими руками сделать регулировку можно, но достаточно сложно.

В установке ПТФ на ВАЗ 2109 нет практически ничего сложного. Если приобрести комплект и разобраться в устройстве, схеме подключения, тогда процедура займет у вас буквально пару часов.

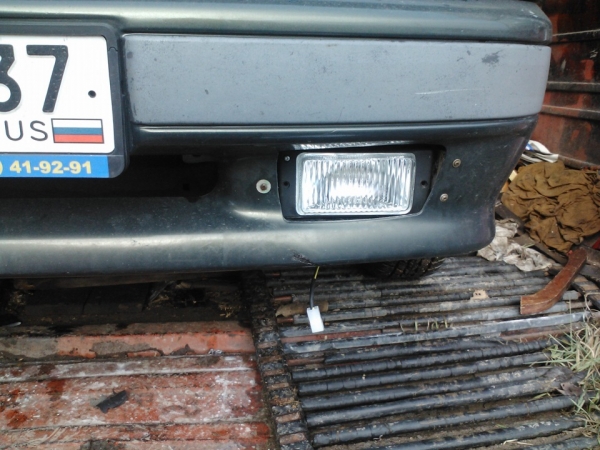

Вариант размещения ПТФ

Если опыта нет, но желание получить противотуманки на собственную девятку имеется, обратитесь к хорошему автосервису. Там установят и сразу настроят оптику.

Противотуманные фары на ВАЗ-2109: установка и способ подключения

Хороший свет фар – одна из важнейших опций в автомобиле, ответственных за безопасность всех участников дорожного движения. Чтобы улучшить свет на ВАЗ-2109, можно установить дополнительные противотуманные фары. Противотуманки играют большую роль в освещении при неблагоприятных погодных условиях – будь то снегопад, туман, ливень и прочее. Они отлично подходят для освещения в вечернее время, а днем могут дублировать функции фар ближнего света.

Увеличивают угол обзора противотуманки и в ночные часы, дополнительно освещая обочину дороги, чтобы водитель мог вовремя заметить препятствие. Инструкция по установке, которую мы опишем ниже, пригодится и владельцам других отечественных автомобилей: ВАЗ-2108 и ВАЗ-21099 с “высокой” панелью.

Общие сведения об установке птф на ВАЗ-2109

Для установки противотуманных фар на ВАЗ-2109, понадобятся следующие детали:

  • провод сечением 1,2 мм. кв. Длина провода должна быть достаточной, чтобы протянуть его от блока предохранителей к каждой устанавливаемой фаре;
  • клемма типа “мама” (широкая) – 4 шт;
  • клемма типа “мама” (узкая) – 1 шт;
  • клемма с отверстием посередине – 3 шт;
  • реле, колодка, провода;
  • кнопка активации фар;
  • две противотуманные фары.

В автомагазинах продаются специальные наборы для установки ПТФ. В наборах имеется все необходимое для успешного монтажа и подключения фар на ВАЗ-2109.

Если вы не смогли найти готовый набор или любите делать все самостоятельно, то вам необходимо выполнить сборку реле с колодкой и проводами. От реле отходит четыре провода. Два силовых провода обжимаются широкими клеммами “мама”. Остальные два относятся к управляющим контактам.

Один из них обжимается узкой клеммой “мама”, второй клеммой с отверстием – он выполняет соединение с массой.

Провода силовой группы от блока к фаре обжимаются в таком порядке: с одной стороны широкая клемма, с другой – колодка для соединения с ПТФ. Второй провод в колодке – массовый.

Видео-обзор установка противотуманных фар на ВАЗ-2109:

Установка противотуманных фар на ВАЗ-2109

  1. Первым делом устанавливаем кнопку-активатор ПТФ. Модели авто, на которых установлена “высокая” приборная панель, имеют для этого штатное место.
  2. Снимаем маскировочную решетку динамика и откручиваем сам динамик. За ним располагаются провода с фишками для подключения кнопки включения и индикатора их работы.
  3. Освобождаем место для кнопки включения, подключаем все фишки и устанавливаем обратно динамик и маскировочную решетку.
  4. Затем производим подключение монтажного блока. Размещается он под капотом и выглядит как черный ящик. Откручиваем крепления и слегка приподнимаем его для обеспечения доступа к контактам.
  5. Затем протягиваем проводку от птф и от реле (за исключением провода массы) к монтажному блоку.
  6. Отключаем контакты Ш8 и Ш7 от “черного ящика” и подключаем клеммы таким образом, как это показано на схеме:
  7. Устанавливаем подключенные разъемы обратно в монтажный блок.
  8. После этого помещаем блок предохранителей на свое место. Реле фиксируем на корпусе, а под болт, которым зажимаем крепление, устанавливаем “массу”. Обязательно очищаем контакты от краски.
  9. Далее закрепляем силовые провода на контактах противотуманок. Тут же обеспечиваем наличием “массы” подключением к металлическим частям авто.
  10. Последним этапом установки, станет надежная фиксация птф. Чтобы хорошо зафиксировать фары, вырезаем отверстия в стальной вставке около крепления бампера. Хорошая новость в том, что некоторые виды бампером обладают необходимыми отверстиями и фары можно установить на специальные кронштейны. Обязательно жестко зафиксируйте новые фары, чтобы при езде по неровностям они не тряслись.

Важной частью установки нового освещения автомобиля является регулировка. После проведения установки и подключения оборудования остается выставить правильный угол освещения и наслаждаться поездками.

Видео о том, как устанавливать и подключать противотуманные фары на ВАЗ-2109:

Как установить противотуманные фары на ВАЗ 2109

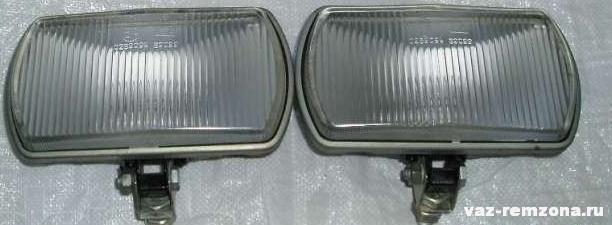

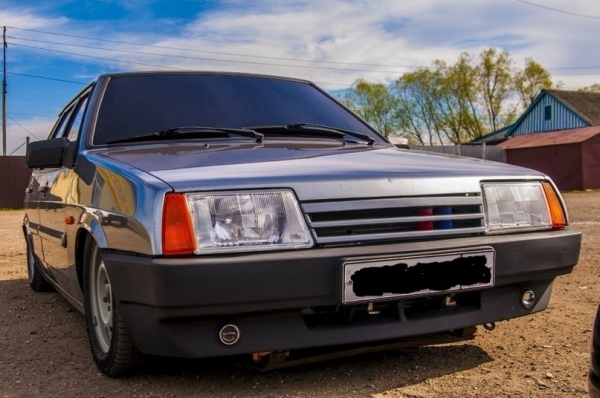

Внешний вид противотуманных фар на ВАЗ 2109:

Установить противотуманные фары на ВАЗ 2109 несложно, если умеете читать простейшие схемы и обладаете основными навыками проведения монтажа. Схема подключения стандартная, а если присмотреться, то вы даже увидите проводку, которая лежит в подкапотном пространстве, идет до кнопки в салоне и до блока предохранителей.

Читать еще:  Схема зарядки аккумулятора ваз 2110

Но не стоит радоваться, не всегда эти провода позволяют провести подключение туманок – сказывается возраст автомобиля и постороннее вмешательство в провода, проложенные на заводе. В итоге монтаж таким способом становится невозможен, приходится прибегать к крайним мерам. Итак, разберем по порядку процесс установки противотуманных фар на автомобиль ВАЗ 2109, 21099 и 2108.

Материалы и требования к установке

Итак, для начала необходимо запастись следующими инструментами и материалами:

  1. Непосредственно противотуманки.
  2. Около трех метров одножильного провода (красного цвета) с сечением 0,75 квадратов.
  3. Реле с нормально разомкнутыми контактами, металлической пластиной для крепления и колодка с проводами.
  4. Кнопка (скорее всего, она уже установлена рядом с выключателем обогрева заднего стекла).
  5. Как минимум пять саморезов.
  6. Отвертка, ключ на 10, канцелярский нож и плоскогубцы.
  7. Термоусадочная изоляция и изолента.
  8. Предохранитель на 16 Ампер и гнездо для него.

Перед началом стоит определиться с местом крепления самих противотуманных фар ВАЗ 2109, обратите внимание на нижнюю часть бампера. Хорошенько присмотревшись, вы там найдете места для крепежа.

Вот только один минус – на старых автомобилях порой сложно именно в эти места провести установку, приходится ухищряться и прикручивать их непосредственно к бамперу. Вот только потребуется учесть некоторые требования ГОСТа, который действует с 1975 года и по сей день:

  1. Расстояние от боковых поверхностей кузова автомобиля до ближайшего края противотуманной фары должно быть максимум 40 см.
  2. Высота расположения противотуманных фар (от поверхности земли до нижнего края) от 25 см.

Чтобы не возникло проблем с органами правопорядка (читай – инспекторами ГИБДД), нужно придерживаться этих требований. Но «внимание» инспекторов – это не столь опасно, намного хуже – это неправильное рассеивание света в результате неверной установки. Противотуманки либо слепить встречных водителей будут, либо окажутся неэффективными в условиях плохой видимости.

Как установить противотуманные фары на ВАЗ 2109?

Итак, начинается монтаж. Для его проведения необходимо сначала установить фары в намеченное место. После этого возьмите провод и соедините с лампой правой противотуманки (плюсовой вывод). Выведите провод в подкапотное пространство и свяжите его со жгутом, идущим под радиатором. Доведите так до левой противотуманной фары ВАЗ 2109, после чего сделайте соединение с ее лампой. Все оголенные участки заизолируйте, для этого лучше всего использовать термоусадку.

Соединение со стандартным монтажным блоком 2109

Далее провод необходимо вывести к месту установки электромагнитного реле, у которого нормально разомкнутые контакты служат для подачи напряжения на противотуманки ВАЗ 2109. На один вывод через предохранитель 16 Ампер приходит плюс от АКБ, со второго он будет сниматься и идти на параллельно включенные противотуманные фары.

На контакты катушки реле присоединяется два провода: один сразу же на массу, а второй выводите к кнопке в салоне. Теперь осталось только к обеим противотуманным фарам ВАЗ 2109 подвести минусовое питание, а на второй контакт кнопки подать плюс от замка зажигания (чтобы исключить включение противотуманок при выключенном зажигании).

Подключение ПТФ — схема для любого автомобиля

Теперь бы еще сделать визуальное оповещение о включении противотуманных фар ВАЗ 2109 на приборной панели. К сожалению, не на всех модификациях имеется индикаторная лампа, встроенная в панели. Но можно схитрить – если у вас карбюратор, а есть лампа, сигнализирующая об ошибке двигателя, то можно использовать ее (как вариант – индикатор не пристегнутого ремня).

Эту лампу необходимо включить в разрыв провода, идущего к замку зажигания. У вас получится замкнутая цепь, вот только при выходе из строя индикаторной лампы или катушки реле, противотуманки на ВАЗ 2109 не будут включаться.

Подключение противотуманных фар на легендарную «Девятку»

Важность противотуманок нельзя отрицать — они позволяют освещать дорожное полотно в условиях плохой видимости, что напрямую влияет на безопасность передвижения. Далеко не все отечественные автомобили, в частности «девятки», оснащаются ПТФ, поэтому многим автовладельцам приходится их ставить самостоятельно. Подробнее о том, как установить фары противотуманные на ВАЗ 2109 и что для этого нужно, вы сможете узнать из этого материала.

Особенности и устройство ПТФ

Обычные фары на ВАЗ 21099 в непогоду работают таким образом, что отражают свет от капель дождя или крупиц снега, в результате чего лучи попадают прямо в глаза водителю. Это, в свою очередь, способствует ухудшению видимости дорожного покрытия. Если говорить о ПТФ, то их устройство несколько другое. Противотуманные фары на ВАЗ 2109 в соответствии со схемой должны быть расположены близко по отношению к дорожному покрытию, так как туман не ложится на асфальт. В результате получается, что противотуманные фары ВАЗ 2109 светят как бы под туман, образуя плоский пучок освещения, таким образом освещая именно необходимый участок дороги.

Читать еще:  Стоимость страховки ваз 2109

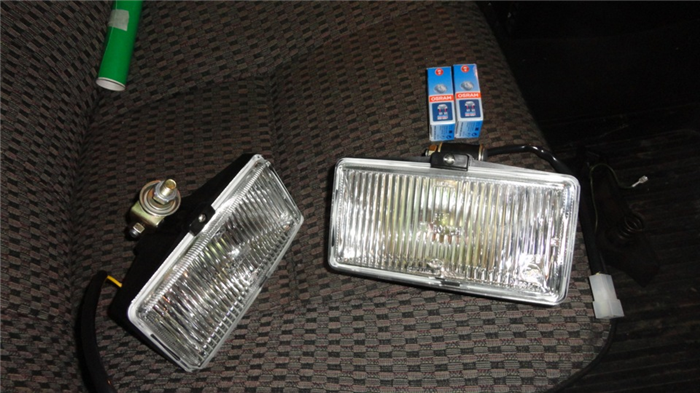

Комплект ПТФ для отечественной девятки

Противотуманки на ВАЗ 2109 с ксеноном или без него ставятся симметричным образом, в обязательном порядке ниже основной оптики. То есть передние фары на ВАЗ 2109 в любом случае должны находиться выше. Расстояние ПТФ от дорожного покрытия должно составлять 25 см, а от габаритов и поворотов расстояние должно составлять не меньше 40 см. Если вы решили устанавливать линзованные ПТФ с ксеноном либо без него, эти требования следует учитывать. По мнению некоторых автолюбителей, установка ксенона в линзы дневных ходовых огней позволит заменить противотуманки, но это ошибочное мнение.

Чтобы ПТФ с линзами светили нормально, они должны быть правильно отрегулированы. Учтите, что если угол наклона фонарей будет слишком маленьким, их использование будет бессмысленным. Тем более, что такая корректировка может доставить неудобства водителям встречных авто. Что касается освещения, то оно должно быть либо желтым, либо белым, именно поэтому многие автовладельцы ставят в линзы ксенон. Использование лампочек красного, зеленого или синего цвета в ПТФ не допускается, поскольку их эффективность минимальная (автор видео — канал КАК то ТАК).

Детальная инструкция по установке противотуманок

Если вы решили произвести установку противотуманных фар на ВАЗ, то для начала следует приобрести сам комплект оптики. Как сказано выше, в фары ВАЗ 2109 с линзами может быть установлен ксенон, если вы хотите его поставить и подключить сразу, то купите соответствующий комплект. Линзовые фары представлены на рынке в огромном ассортименте, поэтому покупая линзы, обратите внимание на их качество сборки. Они должны быть максимально прочными и надежными, чтобы их эксплуатация впоследствии не вызывала проблем.

Процедура замены

Как производится установка и подключение противотуманных фар на ВАЗ 2109?

Процедура описана на примере авто с высокой панелью:

  1. Для начала необходимо вмонтировать и подключить кнопку управления противотуманками. Если ваша «девятка» оборудована высокой центральной консолью, то на ней уже есть место для монтажа соответствующей кнопки. Если же панель низкая, то это тоже не проблема — на ней также есть соответствующее место, справа от кнопки включения ближнего света и габаритов. Демонтируйте решетку, расположенную слева от руля, после чего вы получите доступ к разъема для включения ПТФ. Заглушку из центральной консоли можно убрать, а вместо нее надо установить кнопку управления оптикой, которая подключается к бортовой сети. Сделав это, решетку ставьте на место.
  2. Теперь вам необходимо открыть моторный отсек и открутить монтажный блок. Вам нужно вывести к нему проводку от ПТФ и подключить ее в соответствующие разъемы. Кроме того, проводка должна идти и от того места, где будет установлено реле, до блока. При этом учтите, что провод массы трогать не следует.
  3. От блока необходимо отключить выводы Ш7 и Ш8, которые находятся в непосредственной близости друг к другу. В эти разъемы необходимо установить заранее приготовленные клеммы, при этом используя схему, размещенную ниже. Если противотуманок у вас нет, то эти выводы должны быть свободными.
  4. Далее, блок ставится на место и производится монтаж реле, его можно установить на кузов машины. Под болт проводится масса. Также необходимо отметить, что перед установкой место, где будет контакт, должно быть тщательно зачищено от лакокрасочного покрытия, в противном случае не будет «земли».
  5. После выполнения этих действия силовые провода необходимо подключить к противотуманной оптике. Производится подключение массы, то есть провода к кузову, при этом желательно, чтобы масса находилась как можно ближе к ПТФ, в удобном и сухом месте. Если контакт оптики с корпусом транспортного средства будет ненадежным, это может привести к сбоям в работе фар, их функционирование в целом будет нестабильным.
  6. Теперь нужно установить сами туманки, для этого в переднем бампере необходимо проделать соответствующие отверстия. Лучше всего сверлить рядом с крепежными винтами бампера. Если же в бампере есть специально отведенное для этих целей место, то ПТФ ставятся туда. Обеспечьте наиболее качественную фиксацию оптики на бампере, чтобы не допустить ее вибрации и тряски. После того, как все будет готово, вам остается только произвести регулировку светового потока.

Видео «Наглядная и подробная инструкция по установке противотуманок»

Как правильно установить туманки на «девятки» — основные моменты и наглядная инструкция приведены ниже (автор видео — канал Ramanych).
