Daewoo nexia система охлаждения

Система охлаждения Daewoo Nexia N150

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором. К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через горловину расширительного бачка.

Расширительный бачок служит для поддержания постоянного уровня охлаждающей жидкости в системе охлаждения. При нагревании жидкость в системе охлаждения расширяется, и часть ее вытесняется в расширительный бачок. По мере остывания двигателя жидкость из бачка перетекает в систему охлаждения. В расширительный бачок также вытесняется воздух при заправке системы жидкостью. Бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. На стенку расширительного бачка нанесены метки МАХ и MIN, между которыми должен находиться уровень жидкости на холодном двигателе. К верхним патрубкам бачка подсоединены пароотводящий шланг, соединяющий бачок с радиатором, и шланг отвода жидкости из блока подогрева дроссельного узла. Нижний патрубок бачка соединяется наливным шлангом с подводящей трубой насоса.

Система охлаждения двигателя F16D3:
1 — пароотводящий шланг; 2 — отводящий шланг радиатора; 3 — электровентилятор; 4 — радиатор системы охлаждения; 5 — подводящий шланг радиатора; 6 — крышка термостата; 7 — подводящий шланг радиатора отопителя; 8 — отводящий шланг радиатора отопителя; 9 — шланг отвода жидкости от блока подогрева дроссельного узла; 10 — наливной шланг; 11 — расширительный бачок; 12 — подводящая труба насоса системы охлаждения

Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в крышке расширительного бачка.

Выпускной клапан поддерживает повышенное, по сравнению с атмосферным, давление в системе на горячем двигателе. За счет этого повышается температура кипения жидкости и уменьшаются паровые потери. Впускной клапан открывается при понижении давления в системе на остывающем двигателе. При этом уровень охлаждающей жидкости в расширительном бачке снижается.

Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости. Насос охлаждающей жидкости — лопастной, центробежного типа, приводится зубчатым ремнем привода ГРМ. Состоит из корпуса с крыльчаткой и зубчатого шкива. На двигателе F16D3 жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда к патрубку головки блока цилиндров, на котором установлен термостат.

Термостат способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор.

Узлы системы охлаждения двигателя A15SMS (вид двигателя сзади):
1 — подводящая труба насоса системы охлаждения; 2 — патрубок наливного шланга расширительного бачка; 3 — патрубок отводящего шланга радиатора отопителя; 4 — патрубок подводящего шланга радиатора отопителя; 5 — перепускной шланг; 6 — патрубок шланга отвода жидкости от блока подогрева дроссельного узла; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — тройник

На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, ведущий к радиатору системы охлаждения. При этом вся жидкость циркулирует по рубашке охлаждения двигателя. Часть жидкости из рубашки охлаждения по шлангу, подсоединенному к патрубку головки блока, поступает в радиатор отопителя, а затем возвращается к насосу. В блок подогрева дроссельного узла жидкость поступает через шланг, подсоединенный к штуцеру корпуса термостата, а оттуда — в расширительный бачок и затем возвращается к насосу. В этом случае жидкость циркулирует по малому кругу. На двигателе A15SMS жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — к выпускному патрубку головки блока цилиндров, под которым находится термостат. На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок, ведущий к радиатору системы охлаждения. При этом вся жидкость из головки блока цилиндров через перепускной шланг (надетый на патрубок впускного трубопровода) попадает в тройник и из него — в радиатор отопителя и блок подогрева дроссельного узла, минуя радиатор системы охлаждения, а затем возвращается к насосу — малый круг циркуляции. По мере прогрева двигателя (F16D3 или A15SMS), при температуре жидкости (87±2)°С клапан термостата начинает перемещаться, открывая выпускной патрубок головки блока цилиндров и пропуская поток жидкости в радиатор системы охлаждения. При температуре 102 °С клапан термостата полностью открывается и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху. Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции. Через блок подогрева дроссельного узла и радиатор отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата. Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд. Жидкость поступает в радиатор через патрубок правого бачка, а отводится через патрубок левого бачка. Для слива охлаждающей жидкости предназначено сливное отверстие, закрытое пробкой. Электровентилятор системы охлаждения включается по сигналу электронного блока управления (ЭБУ) двигателем через реле.

Читать еще:  Замена замка зажигания daewoo nexia

При температуре охлаждающей жидкости выше 90 °С или при включении кондиционера (независимо от температуры охлаждающей жидкости) ЭБУ через реле низкой скорости включает вентилятор на низкую скорость вращения. В цепи включения низкой скорости вентилятора после реле введен дополнительный резистор, установленный в блоке резисторов. При температуре охлаждающей жидкости выше 105 °С или достижении определенного давления хладагента на выходе из компрессора кондиционера, а также в зависимости от скорости движения автомобиля ЭБУ через реле высокой скорости включает вентилятор на высокую скорость вращения.

Для контроля температуры охлаждающей жидкости в системе охлаждения установлен датчик указателя температуры охлаждающей жидкости.

Система охлаждения двигателя Дэу Нексия

Система охлаждения Дэу Нексия является типичной для представителей силовых агрегатов — жидкостная, закрытого типа.

Описание системы охлаждения

Моторы Нексия комплектуются стандартной жидкостной системой охлаждения. В неё входит ряд деталей — радиатор, электровентилятор, термостат, водяной насос, патрубки, отопитель и расширительный бачок.

Эта система необходима для поддержания рабочей температуры силового агрегата. Циркуляция жидкости производится по двум кругам — малому и большому. Рассмотрим, схему циркулирования ОЖ: водяная рубашка ГБЦ — патрубки — радиатор — водяной насос — термостат. В эту систему может добавляться отопитель.

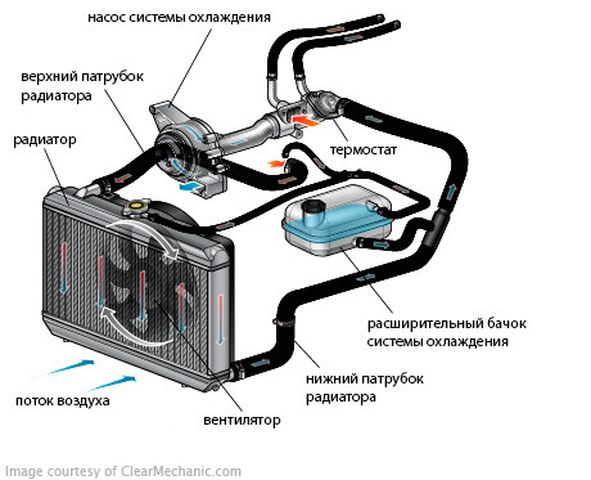

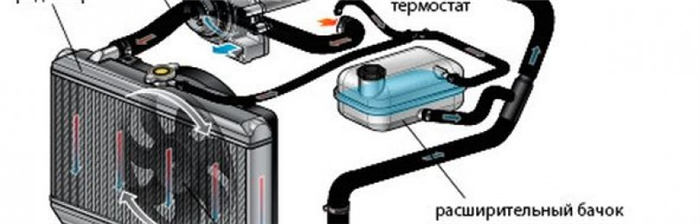

Схема системы охлаждения

Рассмотрим, как выглядит схема охлаждающей системы Дэу Нексия:

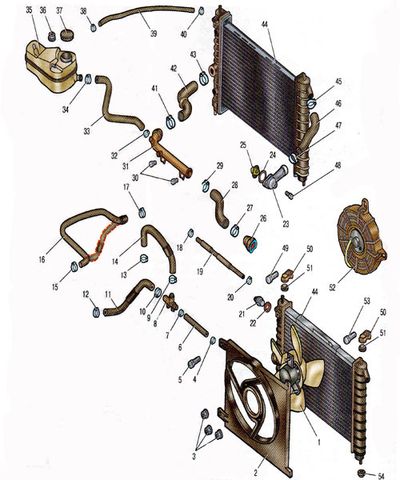

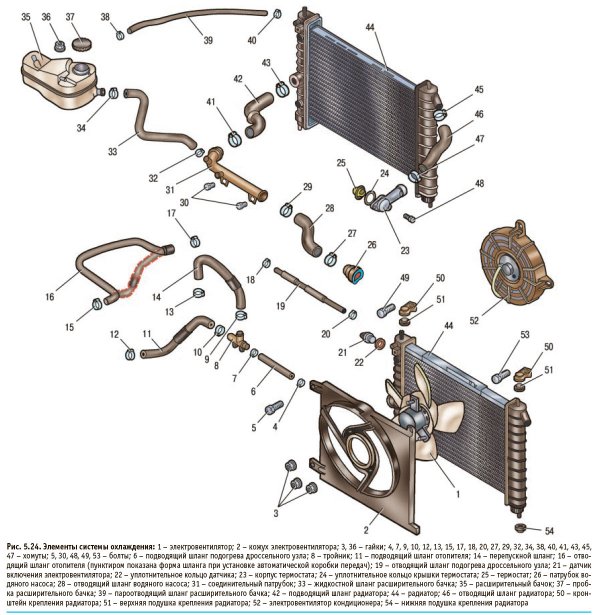

Элементы системы охлаждения двигателя DAEWOO NEXIA: 1-электровентилятор; 2-кожух электровентилятора; 3,36-гайки; 4,7,9,10,12,13,15,17,18,20,27,29,32, 34,38 40,41,43,45,47-хомуты;5,30,48,49,53-болты; 6-подводящий шланг подогрева дроссельного узла; 8-тройник; 11-подводящий шланг отопителя; 14-перепускной шланг; 16-отводящий шланг отопителя(пунктиром показана форма шланга при установки автоматической коробки передач); 19-отводящий шланг подогрева дроссельного узла; 21-датчик включения электровентилятора; 22-уплотнительное кольцо датчика; 23-корпус термостата; 24-уплотнительное кольцо крышки термостата; 25-термостат; 26-патрубок водяного насоса; 28-отводящий шланг водяного насоса; 31-соединительный патрубок; 33-жидкостной шланг расширительного бачка; 35-расширительный бачок; 37-пробка расширительного бачка; 39-пароотводящий шланг расширительного бачка; 42-подводящий шланг радиатора; 44-радиатор;46-отводящий шланг радиатора; 50-кронштейн крепления радиатора; 51-верхняя подушка крепления радиатора; 52-электровентилятор кондиционера; 54-нижняя подушка крепления радиатора.

Элементы и их роль

Стоит рассмотреть более детально все элементы, а также указать неисправности и методы устранения, которые могут возникнуть. Многие владельцы силового агрегата знакомы с элементами охлаждающей системы движка. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата Дэу Нексия составляет 87 — 103 градуса Цельсия. При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен в передней части блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Читать еще:  Daewoo matiz 2010 отзывы

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Электровентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров. Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водяной рубашке головки блока цилиндров. Когда температура охлаждающей жидкости достигнет 95 °С вентилятор включается с малой скоростью вращения. При температуре жидкости 99 °С блок управления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 87 °Сэлектровентилятор выключается.

На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера. При включенном кондиционере дополнительный электровентилятор радиатора системы охлаждения включается с малой скоростью до момента достижения жидкостью температуры 99 °С или до момента достижения определенного давления на выходе компрессора кондиционера. После достижения указанных условий блок управления включает большую скорость электровентилятора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар. Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.

Вывод

Дэу Нексия, а именно её система охлаждения, имеет достаточно простую конструкцию, а также неисправности, присущие Дэутовским моторам. Узел имеет конструктивную простоту и легко ремонтируется собственными руками.

Как поменять антифриз на Дэу Нексия

Система охлаждения – важный элемент, который не только защищает двигатель от перегрева, но и обеспечивает ему быстрый прогрев в холодное время. Своевременная замена охлаждающей жидкости позволяет дольше эксплуатировать транспортное средство без поломок.

У Дэу Нексия популярными являются двигатели на 16 и 8 клапанов, которые хоть и отличаются конструктивно, но замена выполняется примерно одинаково.

Этапы замены охлаждающей жидкости Дэу Нексия

Процесс замены антифриза не трудоемкий, поэтому выполнен может быть самостоятельно. Операция подойдет для машин разных годов выпуска с двигателями 1.5-1.6 литра. В частности, данная операция будет одинаковой для:

  • Дэу Нексия 8 клапанов
  • Дэу Нексия 16 клапанов

Слив охлаждающей жидкости

В данной модели слив жидкости производится только с радиатора, а вот слить антифриз с блока двигателя на Нексии не получится, для этих целей сливной пробки не предусмотрено.

Следует учесть, что антифриз будет горячим, потому стоит беречь руки и одежду, после чего приступаем непосредственно к самой процедуре:

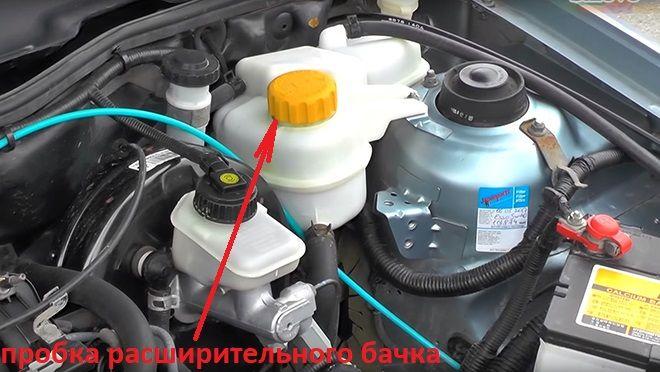

  1. Открываем капот и откручиваем пробку расширительного бачка. Делать это нужно медленно, поворачивая крышку против часовой стрелки. Делается это для устранения вакуума в системе и снижения давления.
  2. Чтобы добраться до краника слива, нужно открутить защиту картера.

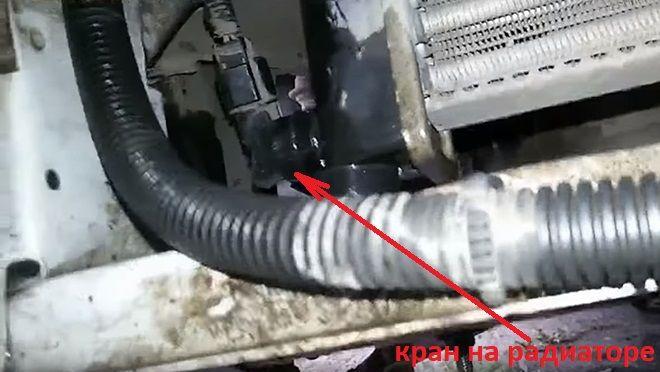

  3. Открываем кран, расположенный на радиаторе справа, но перед этим устанавливаем под него емкость, потому что оттуда должен пойти антифриз.
  4. Если на кран не одета дренажная трубка, то после открытия жидкость начнет стекать по передней балке и не факт, что она попадет в емкость.

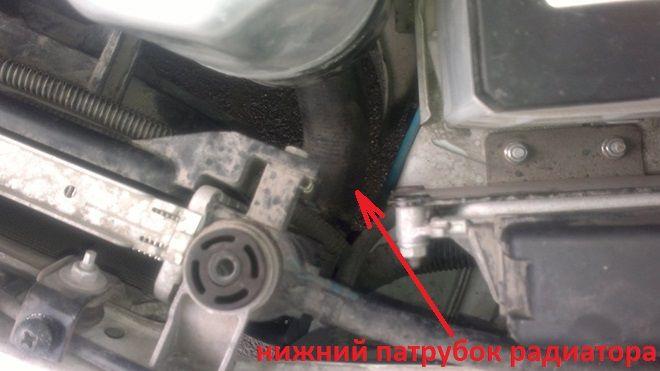

  5. В некоторых версиях сливного крана может не быть, поэтому нужно будет ослабить хомут с нижнего патрубка радиатора и снять его.

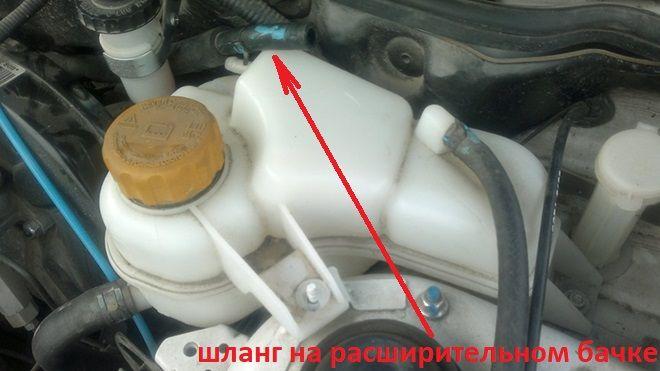

  6. Снимаем шланг с расширительного бачка и подаем в него давление для полного слива жидкости. Это модно сделать с помощью бытового компрессора, подключенного к аккумулятору, либо попробовать подуть в шланг.

Таким образом сольется максимальное количество старого тосола, после чего можно приступать к следующему этапу.

Промывка системы охлаждения

После того как жидкость с Дэу Нексия была слита оцените ее состояние, если слитый антифриз нормального цвета, значит можно приступать к заливу нового. А если там присутствуют отложения или взвеси, то оптимальным решением будет промывка системы:

Читать еще:  Daewoo matiz краш тест

  1. Закройте вентиль на сливном отверстии радиатора.
  2. Залейте в расширительный бачок дистиллированную воду (или специальное средство при наличии). Наполняйте до уровня нижней отметки на резервуаре (на все уйдет примерно 6-7 литров). Обычной водой из-под крана промывать нельзя ни в коем случае!
  3. Закручиваем пробку бачка и запускаем двигатель.
  4. Как только ДВС заработает, уровень жидкости может снижаться. Это результат удаления воздуха из системы.
  5. Вода начинает идти по большому кругу через несколько минут работы, после открытия термостата.
  6. После этого глушим двигатель и сливаем воду.
  7. Оцениваем чистоту слитой жидкости, при необходимости повторяем процесс еще раз до момента полной очистки.

Заливка без воздушных пробок

Для того чтобы начать заливать новый антифриз нужно проверить закрытый кран на радиаторе, подсоединить патрубок к расширительному бачку. Можно поставить защиту двигателя на место.

  1. Если залив производится после промывки системы, то оптимальным вариантом будет использование концентрата. Разводить стоит с учетом не сливаемого остатка дистиллированной воды в двигателе. Заливать нужно через расширительный бачок до уровня между отметками «MIN» и «MAX».
  2. Закручиваем крышку на заливной горловине и пускаем двигатель.
  3. Прогреваем на холостых оборотах до открытия термостата и включения вентилятора охлаждения.
  4. Внимательно все осматриваем на предмет возможной протечки, обращаем внимание на уровень жидкости. При необходимости доливаем до уровня.

Периодичность замены, какой антифриз заливать

Системы 8-ми или 16-клапанной Дэу Нексия требуют периодической замены ОЖ. Согласно данным завода-изготовителя, подобную операцию следует выполнять раз в 2 года или каждые 40-60 тысяч км пробега. Эти сроки могут отличаться от того в каких условиях эксплуатируется ваш автомобиль, состояния системы охлаждения и климатической зоны.

Антифриз, который заливают в Нексию на заводе, может отличаться по году выпуска и месту сборки. Но чаще всего Дэу используют Aga Z65 и Z42. В качестве аналога можно взять любой антифриз на основе этиленгликоля (для определения ищите маркировку G12 или G12+, G12++, G13). Разумеется, добавлять ОЖ нужно той же марки, что и в автомобиле (не ориентируйтесь на цвет, добавки разных производителей могут быть абсолютно не совместимыми).

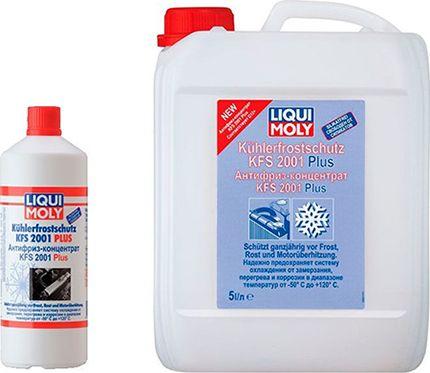

Сам производитель рекомендует использовать Liqui Moly KFS 2001, но существуют:

  • красный CoolElf Auto Supra;
  • красный Hepu G12;
  • оранжевый Texaco DexCool;
  • сине-зеленый Nissan Coolant L248 Premix;
  • розовый GM Longlife;
  • желтый Volvo Coolant VCS.

Если хотите использовать концентрат, то разбавлять нужно исключительно с водой в пропорциях либо 50 на 50, либо 30 на 70 в зависимости от климата. Силикатные антифризы также можно использовать на Дэу Нексия, но срок их службы не должен превышать больше двух лет.

Схемы Daewoo Nexia N100-N150: системы оборудования

В данной статье находится сборник элементов оборудования автомобиля, а все схемы электрооборудования Дэу Нексия тут.

Схемы систем оборудования Daewoo Nexia N100 и N150

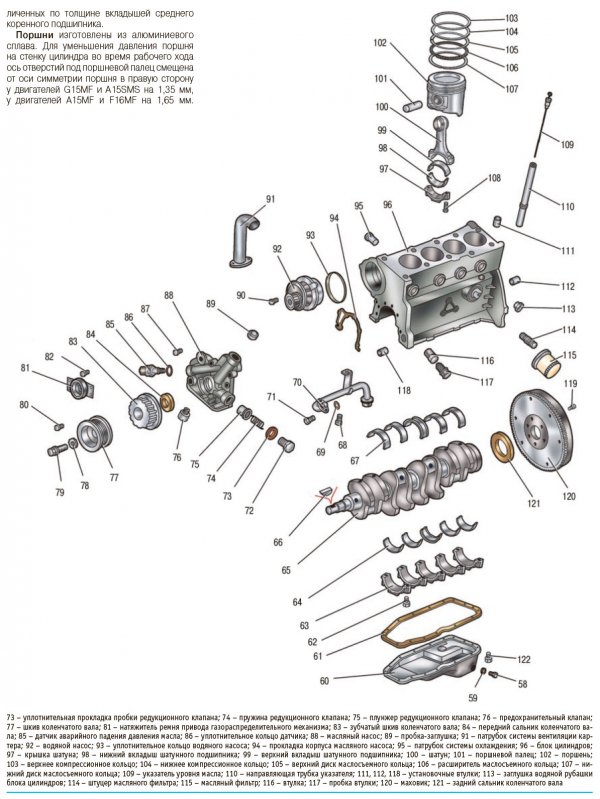

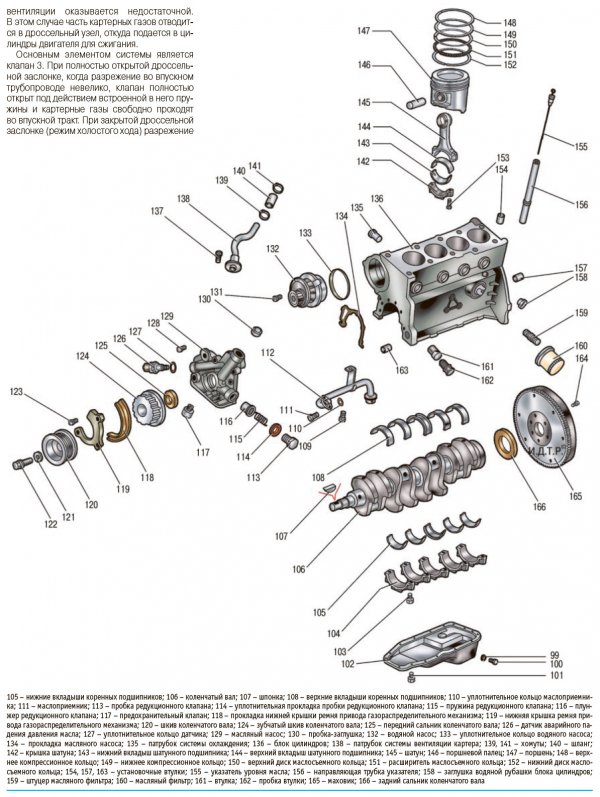

1. Схема двигателя Дэу Нексия G15MF (SOHC):

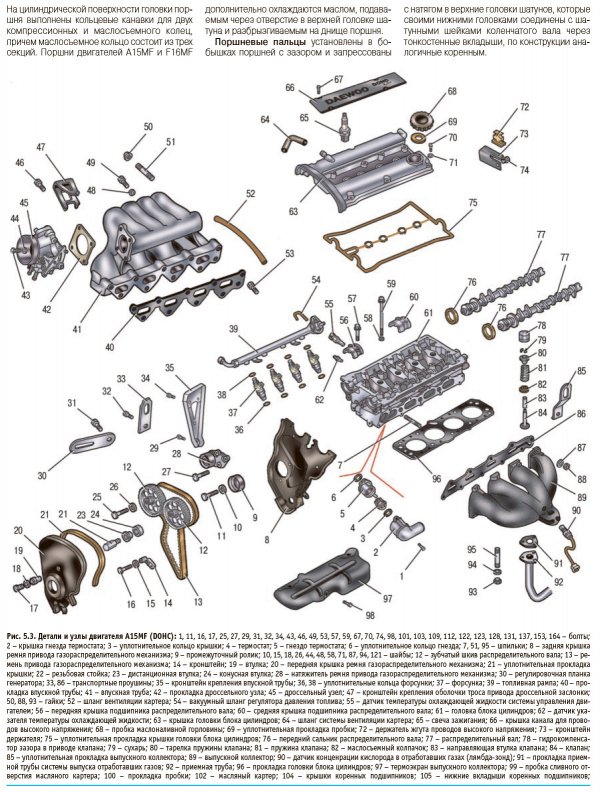

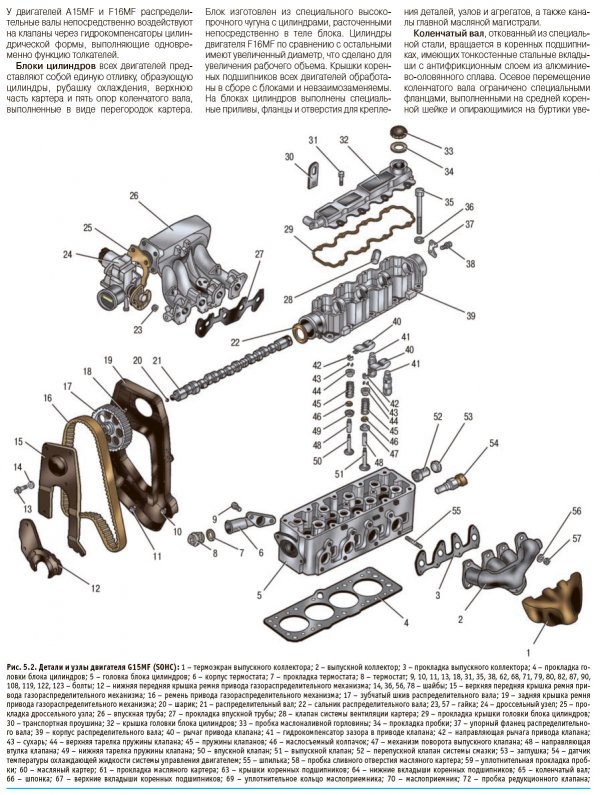

2. Детали и узлы двигателя A15MF (DOHC):

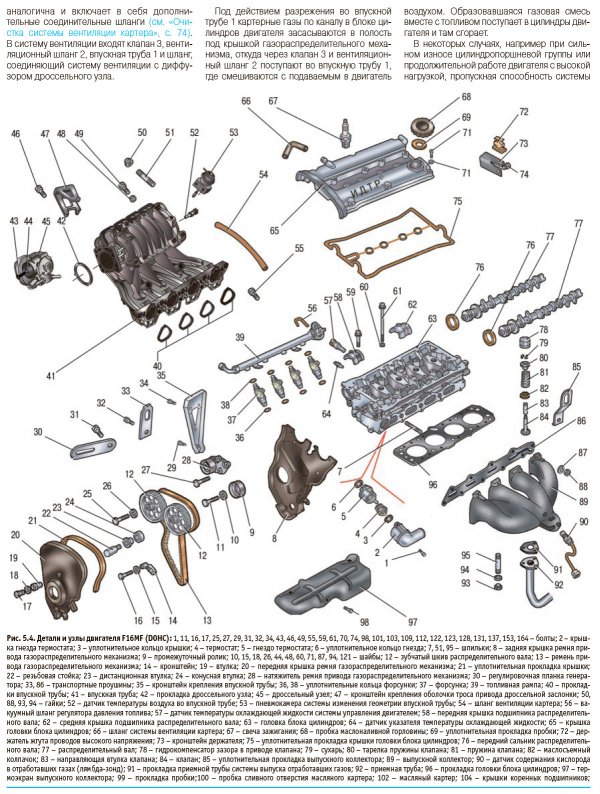

3. Схема двигателя Daewoo Nexia F16MF (DOHC):

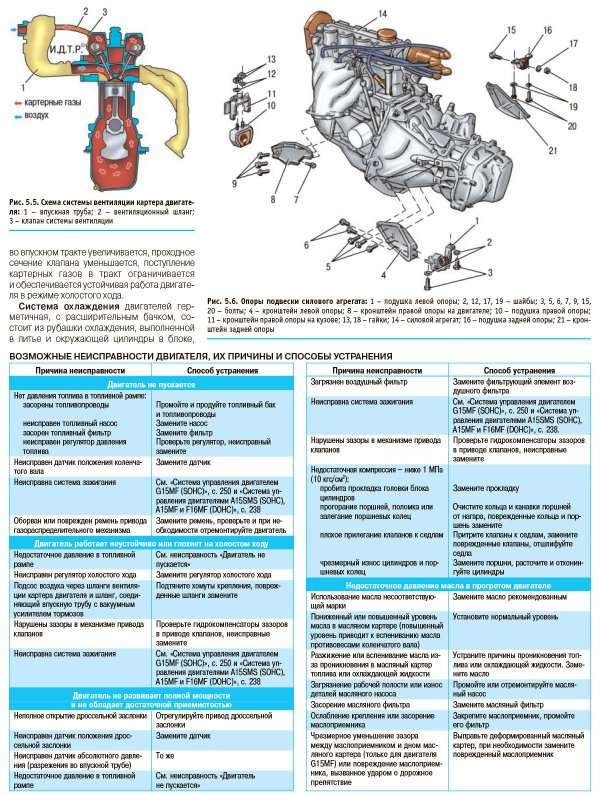

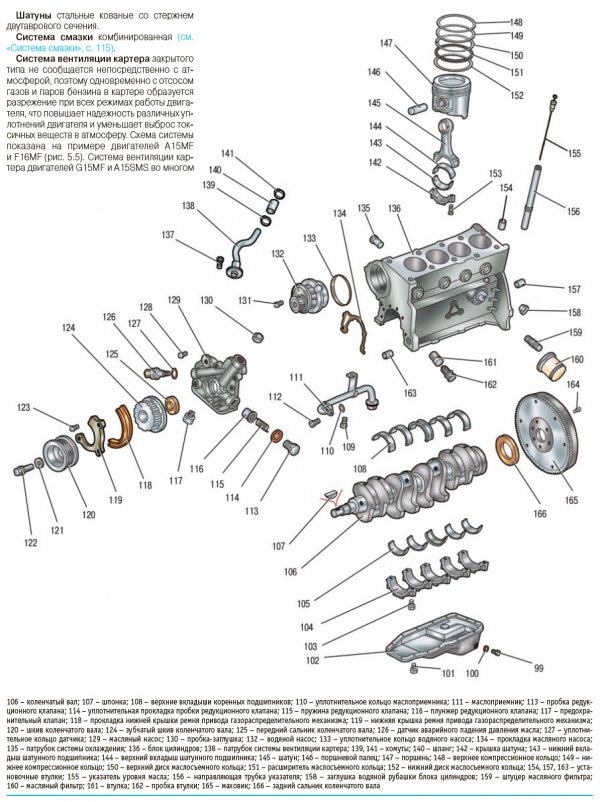

4. Схема системы вентиляции картера двигателя, а также детали опоры подвески силового агрегата. Возможные неисправности мотора, их причины и способы устранения:

5. Элементы системы охлаждения Daewoo Nexia:

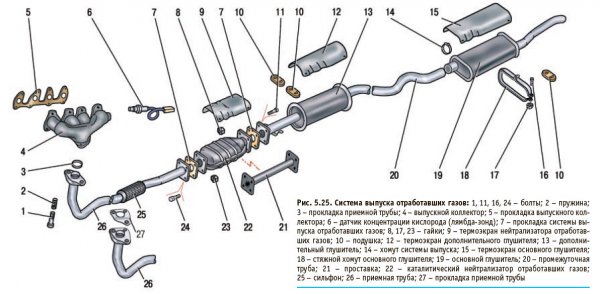

6. Детали системы выпуска отработавших газов:

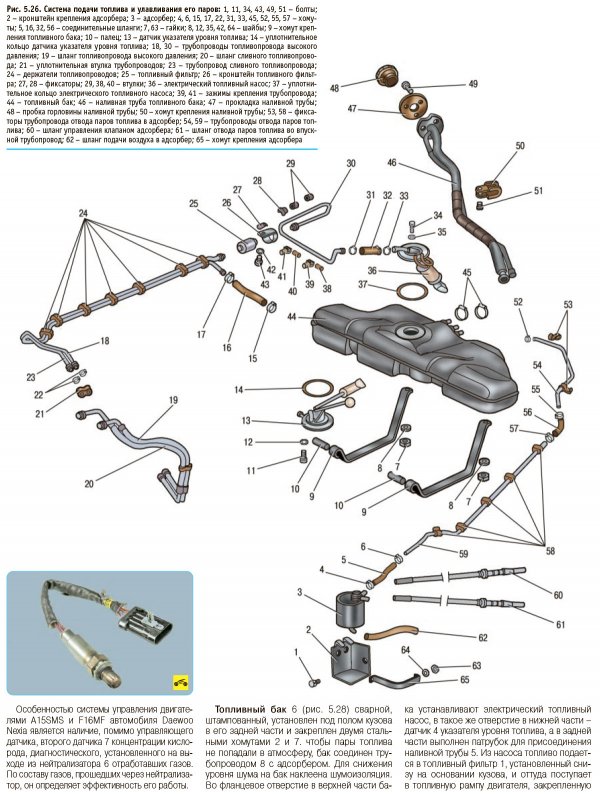

7. Схема конструкции подачи топлива и улавливания его паров:

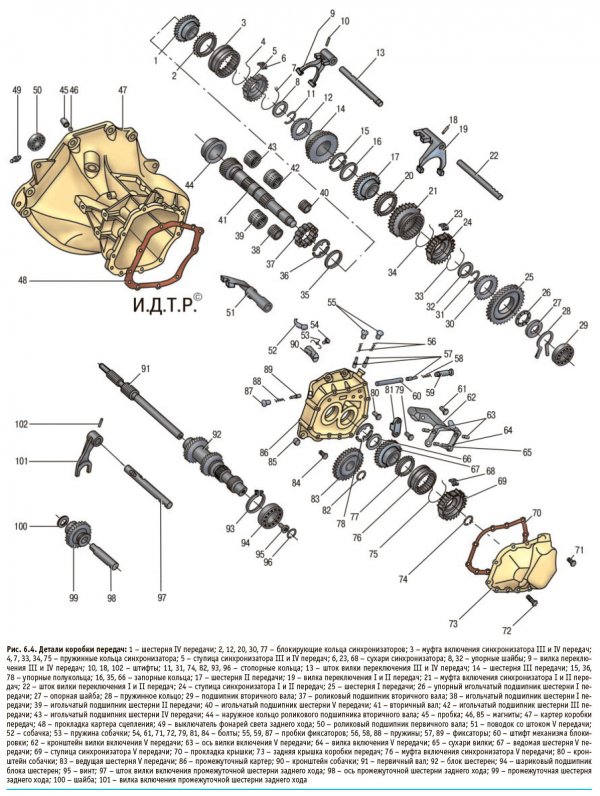

8. Составляющие детали коробки переключения передач Дэу Нексия:

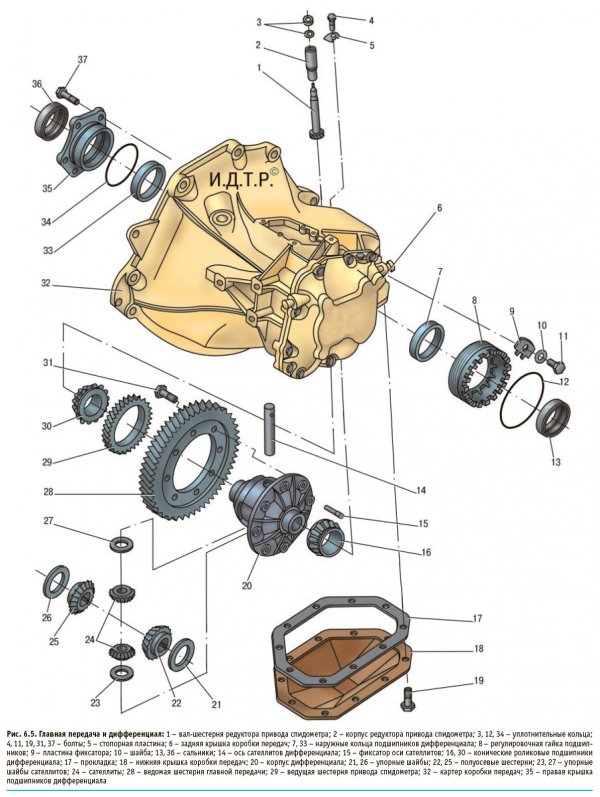

9. Схема главной передачи и дифференциал:

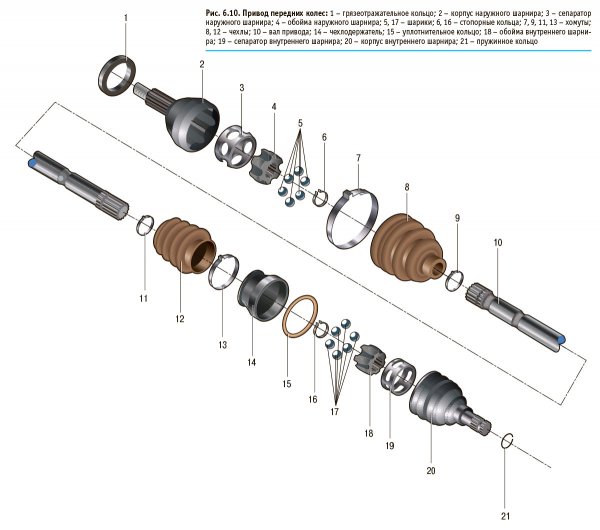

10. Привод передних колес:

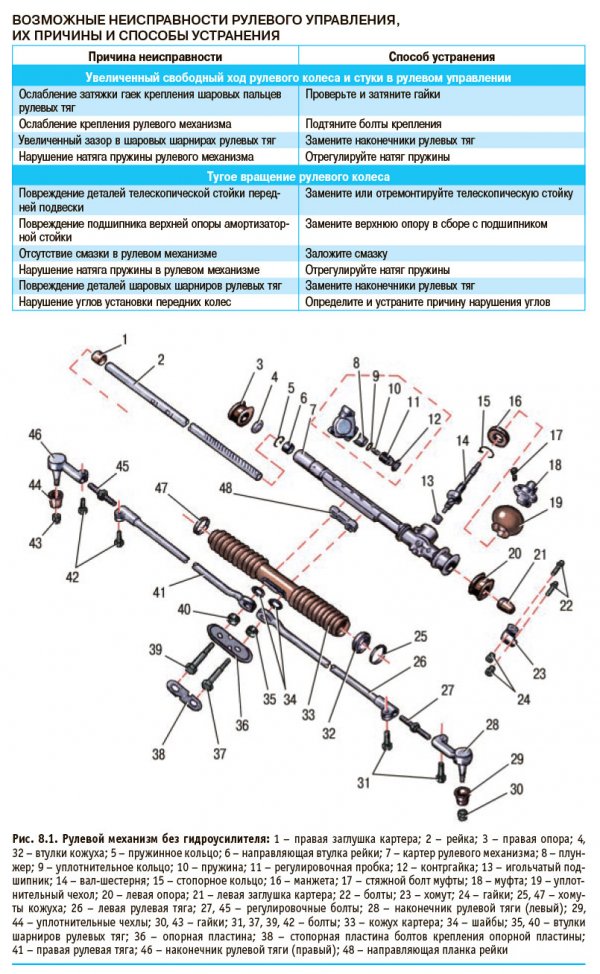

11. Рулевой механизм без гидроусилителя руля, а также причины поломки рулевого управления и способы устранения неполадок:

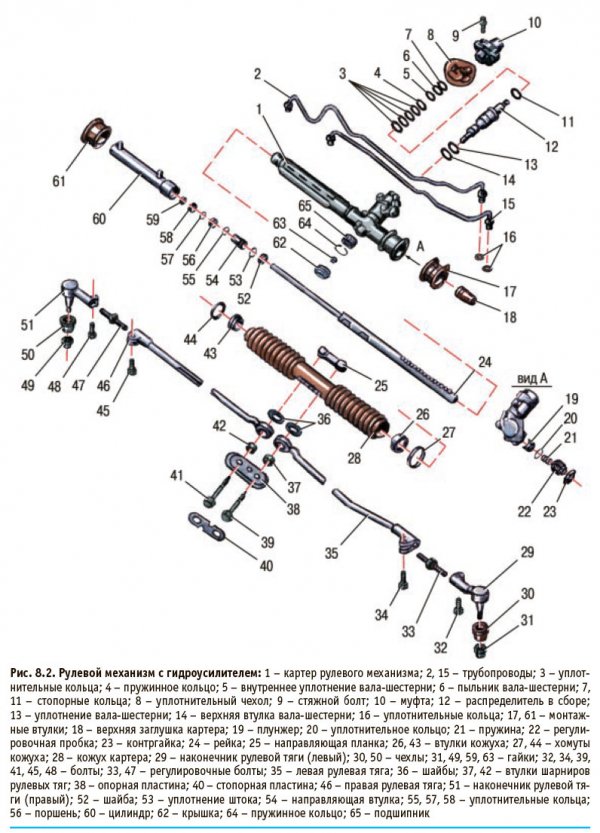

12. Схема рулевого механизма с гидроусилителем:

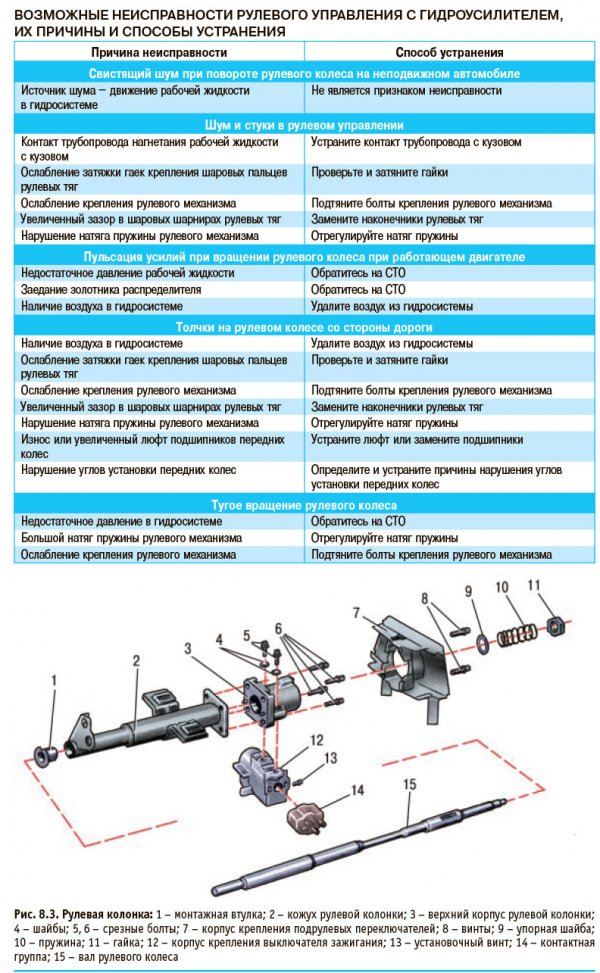

13. Возможные причины неисправности руля с гидроусилителем и способы устранения неисправностей, а также детали рулевой колонки автомобиля Дэу Нексия:

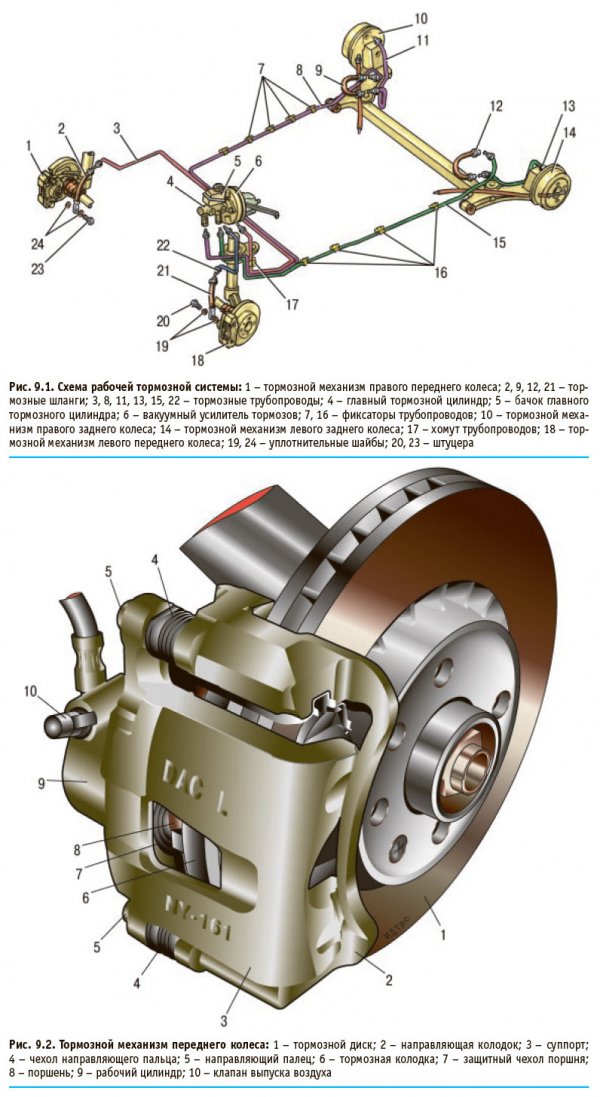

14. Схемы систем оборудования Daewoo Nexia: рабочая тормозная система и тормозной механизм переднего колеса:

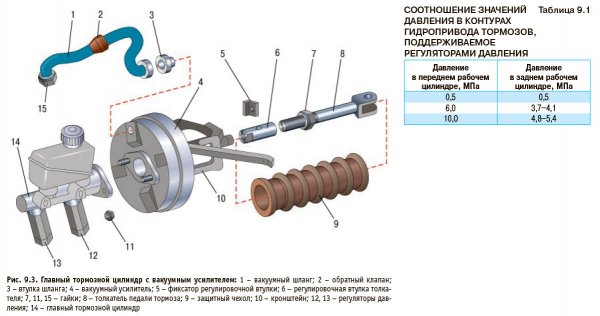

15. Схема главного тормозного цилиндра с вакуумным усилителем:

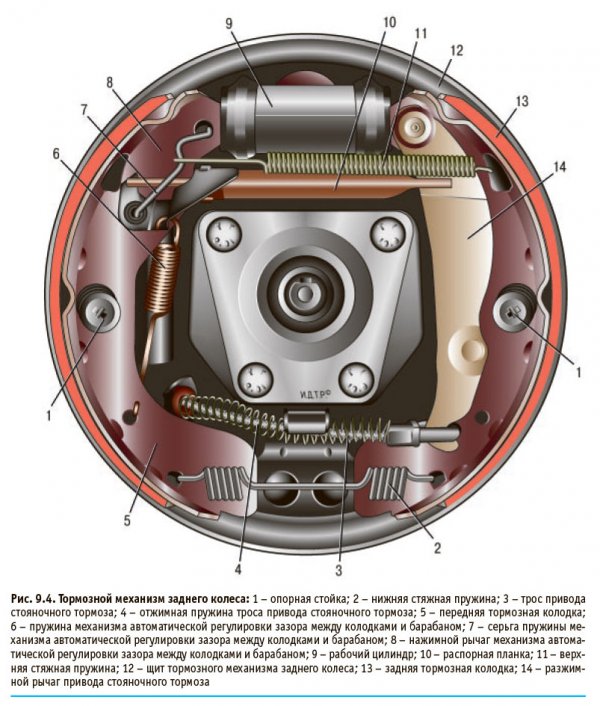

16. Тормозной механизм заднего колеса Дэу Нексия:

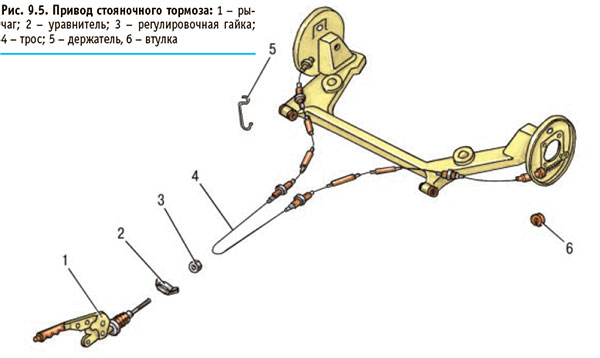

17. Привод стояночного тормоза:

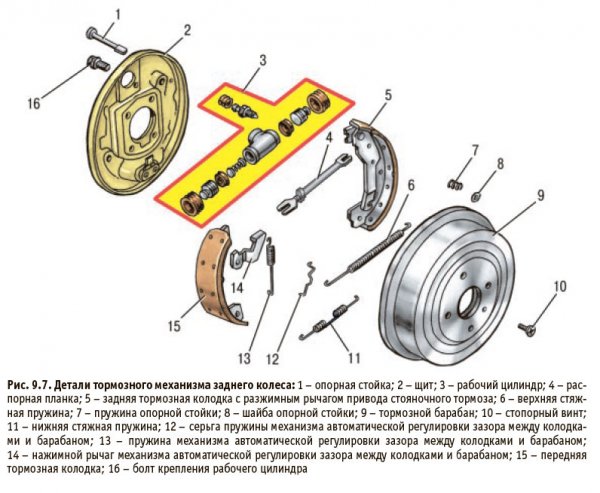

18. Детали тормозного механизма заднего колеса:

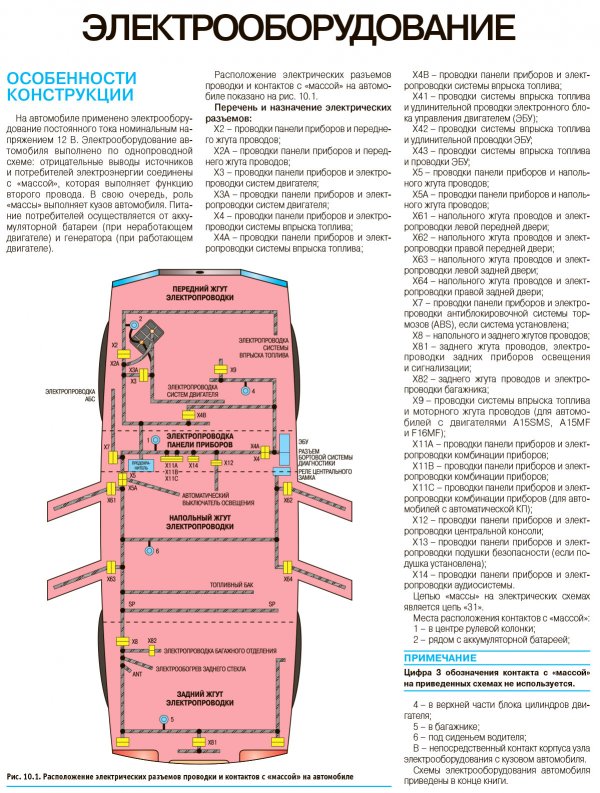

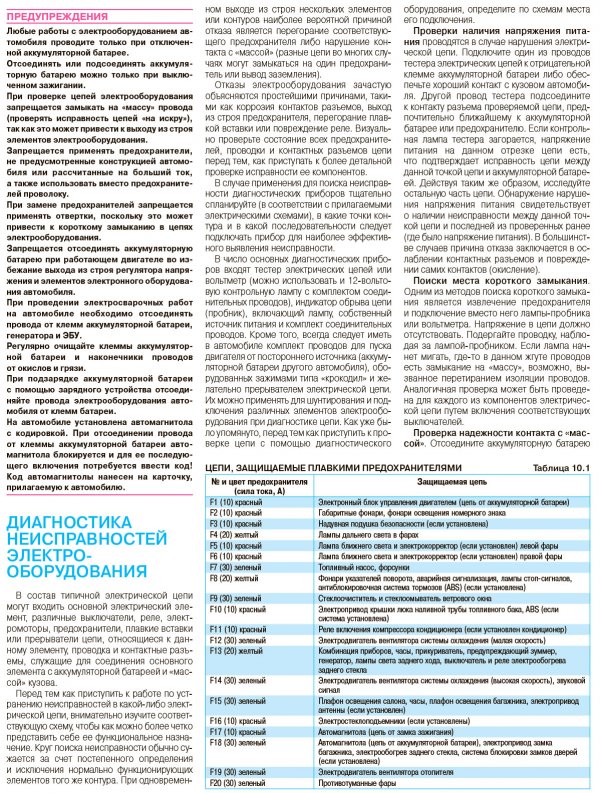

19. Схема расположения электрических разъёмов проводки и контактов с «массой» на автомобиле Дэу Нексия (назначение электрических разъемов), а также цепи, защищаемые плавкими предохранителями:

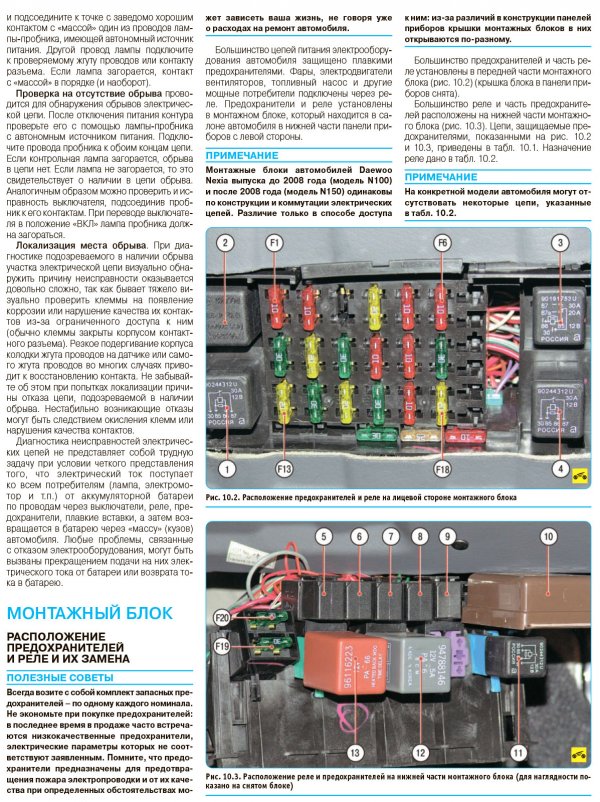

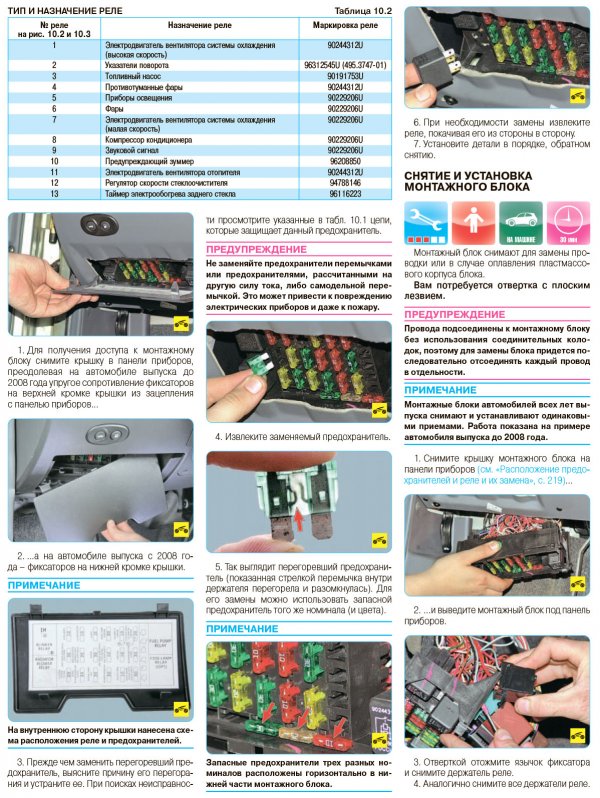

20. Монтажные блоки Daewoo Nexia N100 и N150 одинаковые по конструкции и коммутации электрических цепей, различие только в способе доступа к ним. Расположение предохранителей и реле на лицевой стороне и нижней части монтажного блока:

21. Типы и назначение реле предохранителей в монтажном блоке:

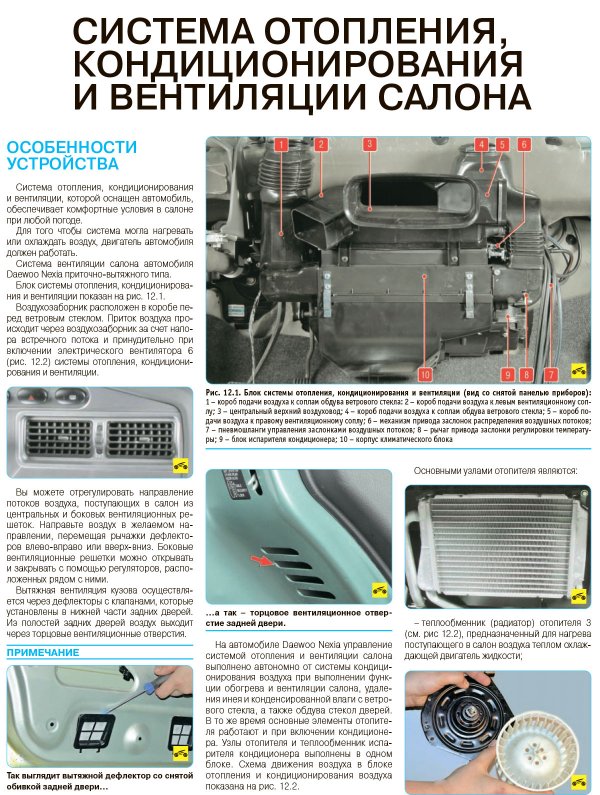

22. Блок системы отопления, вентиляции и кондиционирования Дэу Нексия:

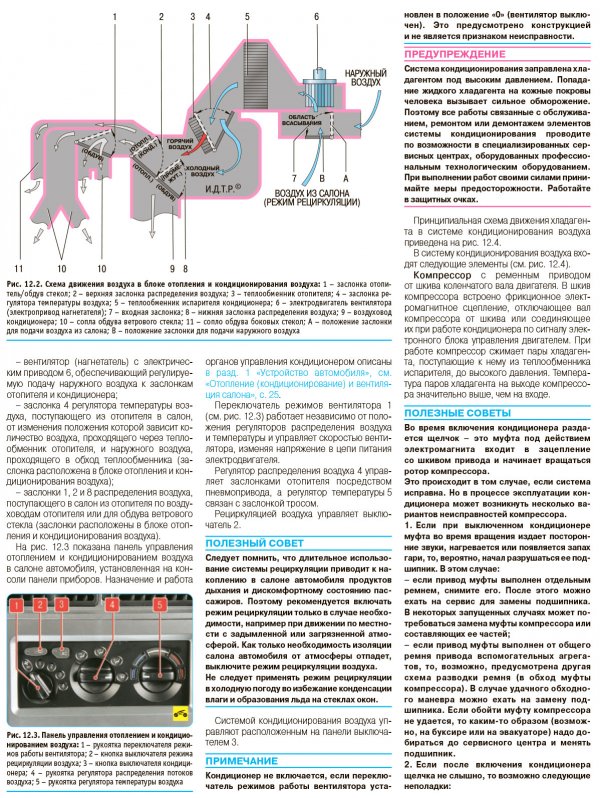

23. Схема движения воздуха в блоке отопления и кондиционирования:

24. Принципиальная схема движения хладагента в системе кондиционирования воздуха автомобиля Дэу Нексия:
