Уаз патриот ремень безопасности заклинил

Ремни безопасности на УАЗ Патриот: назначение и замена

Внедорожник УАЗ Патриот с завода укомплектовывается такими важными элементами, как ремни безопасности. Каждый водитель в нашей стране привык к тому, что ремень безопасности в автомобиле — это заработок для инспектора ГИБДД. Но на самом же деле каждый автомобиль комплектуется такими изделиями в целях обеспечения безопасности для пассажиров и водителя в том числе.

Поэтому отсутствие или неисправность ремней безопасности на транспортном средстве может повлечь за собой не только штраф, но и неблагоприятное окончание поездки вследствие даже малейшей аварийной ситуации. Поэтому в данном материале уделим внимание ремням безопасности внедорожника УАЗ Патриот и рассмотрим, как осуществляется их снятие и замена, а также как заменить замок данного приспособления.

Конструктивные особенности

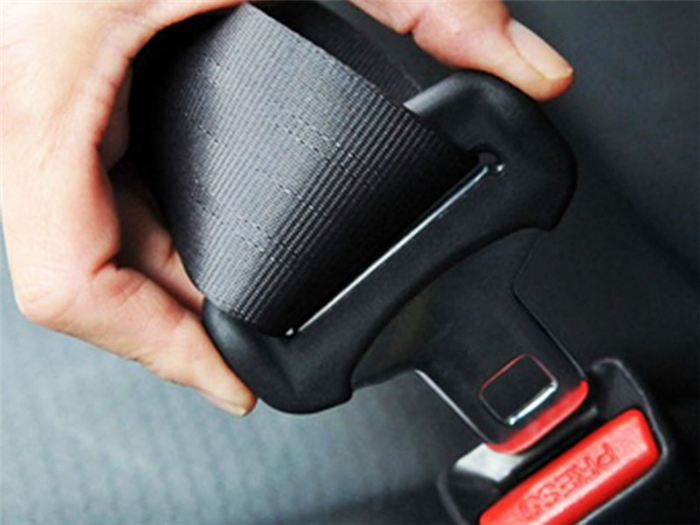

Ремень безопасности на автомобиле УАЗ Патриот представляет собой специальную прочную тканевую ленту, которая закрепляется в трех точках, тем самым обеспечивая безопасность для водителя и пассажиров. Крепление ремня обеспечивается благодаря специальному замку и механизму, срабатывающего при воздействии на устройство динамической силы.

Благодаря динамическому (инерционному) принципу срабатывания ремня безопасности, обеспечивается безопасность пассажиров в сотые доли секунд при столкновении с препятствием или резком торможении. Известно, что в момент аварии достаточно 0,15 секунд для смертельного столкновения человека с лобовым стеклом. Поэтому даже передвижение по бездорожью требует от водителя и сидящих пассажиров на переднем и заднем сидениях, пристегивания ремней безопасности, что повышает безопасность на 70%.

Закрепление ремня безопасности в трех точках не является самым надежным, так как известны и изделия с четырех- и пятиточечной системой, которые чаще всего применяются на гоночных автомобилях. Внедорожник УАЗ Патриот не рассчитан на скоростную езду, поэтому закрепление по трехточечной системе является оптимальным и способно сохранить жизнь пассажирам и водителю при столкновении на скорости 100 км/час.

Инерционные типы изделий втягиваются специальным устройством, располагающимся вдоль стенки салона автомобиля. В таком случае, водителю и пассажирам необходимо только потянуть за фиксатор ремня и вставить его в замок, а специальное инерционное устройство автоматически отрегулирует необходимую длину изделия.

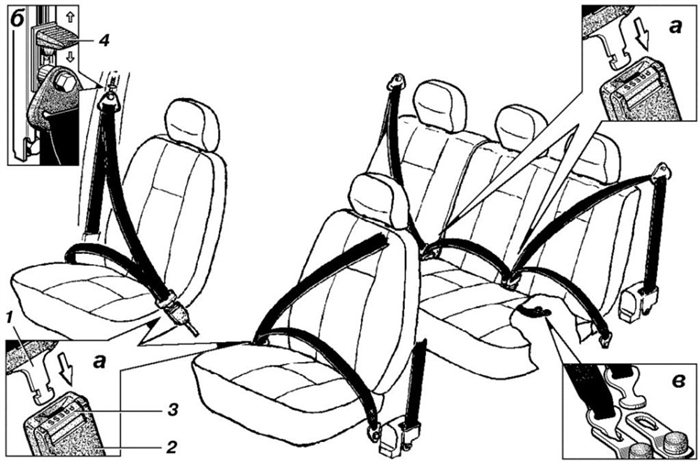

Внедорожник УАЗ Патриот оборудуется 5 ремнями безопасности, четыре из них имеют трехточечную систему крепления, а один — двухточечную. Таким образом, двухточечная система крепления является менее надежной, но достаточной для предотвращения смертельного столкновения пассажира с лобовым стеклом. Двухточечной системой оборудовано центральное заднее пассажирское место.

Кроме того, данные изделия на внедорожнике УАЗ Патриот оснащены световой сигнализацией, которая отображается на панели приборов. Таким образом, если водитель или пассажир на переднем сидении не пристегнуты во время движения автомобиля, то на панели будет светиться соответствующий значок. Предупреждающий значок в автоматическом режиме исчезает спустя 1 минуты.

Со временем при эксплуатации ремней безопасности, последним свойственно проявление различных видов неисправностей, которые важно своевременно устранить. Для устранения неисправностей данных изделий, потребуется осуществить снятие изделий и произвести замену. Как это делается, рассмотрим далее.

Замена переднего ремня

Механизм сработки ремня безопасности осуществляется только один раз, после чего изделие требуется заменить. Отремонтировать его не выйдет, так как это отобразится на безопасности пассажиров и водителя. Если на ремень попадает вода или смазочные жидкости, то механизм вместе с изделиями требуется заменить.

Чтобы заменить передний ремень на внедорожнике УАЗ Патриот, потребуются следующие виды инструментов: гаечные ключи на «10» и «17», а также отвертка.

Процесс демонтажа устройства не является сложным и выполняется в следующем порядке:

  1. Первоначально демонтируется декоративная накладка, после чего осуществляется вывинчивание болта нижнего крепления.
  2. После этого следует отсоединить от рамы переднего сидения петлю крепления совместно с болтовым соединением и втулкой.
  3. Демонтируются обивки центровых стоек кузова, а затем отсоединяется петля совместно с болтовым соединением и втулкой от механизма регулирования.
  4. Отвинчивается болтовое соединение крепления инерционной катушки к центральной стойке.
  5. Извлекается болт, а затем и демонтируется катушка.
  6. С механизма регулирования верхней точки крепления необходимо извлечь декоративную накладку и вывинтить два болтовых крепления.
  7. После этого механизм можно демонтировать и приступить к снятию замка ремня безопасности. Для этого не обойтись без процесса демонтажа переднего сидения.
  8. После демонтажа переднего сидения следует вывинтить два болтовых крепления накладки подушки. Извлекается накладку.
  9. Извлекается декоративная заглушка с болта крепления замка.
  10. Вывинчивается болтовое соединение, а затем и демонтируется ремень безопасности.
Читать еще:  Солярис не заводится стартер

После этого можно заменить ремень на новый. Процесс установки обратно пропорционален снятию. Так осуществляется замена двух передних приспособлений, а чтобы демонтировать задний ремень, потребуется выполнить иную процедуру, которую рассмотрим ниже.

Процесс замены задних приспособлений

Процесс замены задних изделий на внедорожнике УАЗ Патриот намного проще, но для проведения демонтажных работ потребуется воспользоваться гаечными ключами на 14 и 17.

  1. Первоначально осуществляется демонтаж декоративной накладки с болта крепления ремня. Затем следует вывинтить болт и снять направляющую устройства.
  2. Извлекается декоративный колпачок нижнего кронштейна, после чего вывинчивается болтовое соединение.
  3. Кронштейн инерционной катушки зафиксирован с помощью четырех болтов, которые следует вывинтить.
  4. После этого вывинчивается болт крепления катушки и демонтируется ремень безопасности.

Средний ремень безопасности заменяется совместно с боковыми. На этом процесс снятия завершен, а установка новых изделий осуществляется в порядке обратном снятию.

Замок

Очень часто нарушается работоспособность замка ремня безопасности, что приводит к необходимости его замены. Заменить замок не представляет собой особой сложности, но раздобыть его отдельно на внедорожник УАЗ Патриот порой проблематично. Можно в таком случае использовать замок от других моделей авто, но при этом потребуется убедиться в соответствии механизма. Если механизм подходит, то здесь может появиться друга проблема — короткая ножка замка, ведь на внедорожниках сидения достаточно высокие. Коротко рассмотрим, как можно установить другой замок на сидения УАЗ Патриот, не прибегая при этом к серьезным переделкам.

Итак, процесс состоит из следующих действий:

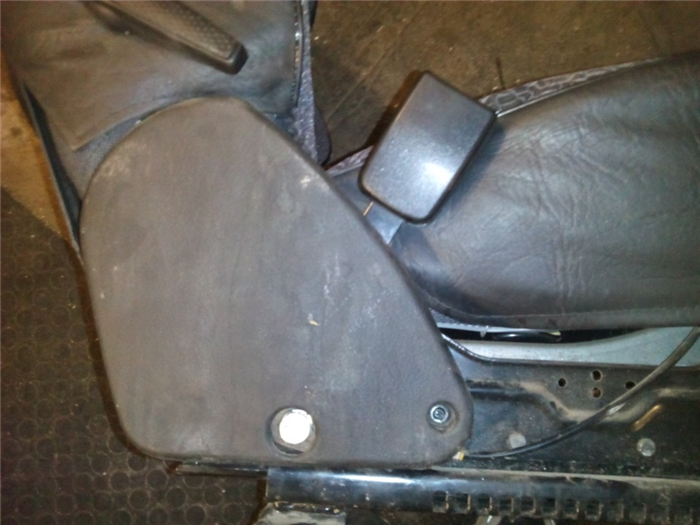

  1. К примеру, вам удалось найти вот такой вот замок: Как видно, ножка у него короткая, поэтому потребуется ее нарастить.

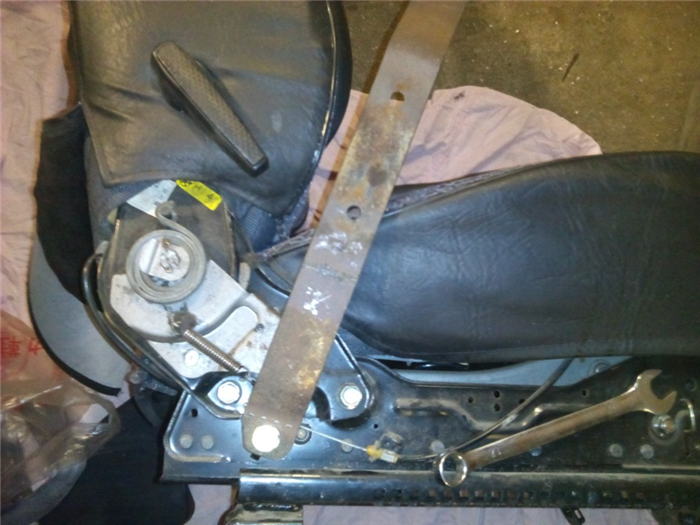

  2. Для этого используем стальную пластину толщиной 3 мм, как показано на фото ниже.
  3. Увеличиваем ножку замка ремня безопасности настолько, насколько это необходимо. После чего лишнюю длину стальной пластины удаляем с помощью болгарки.

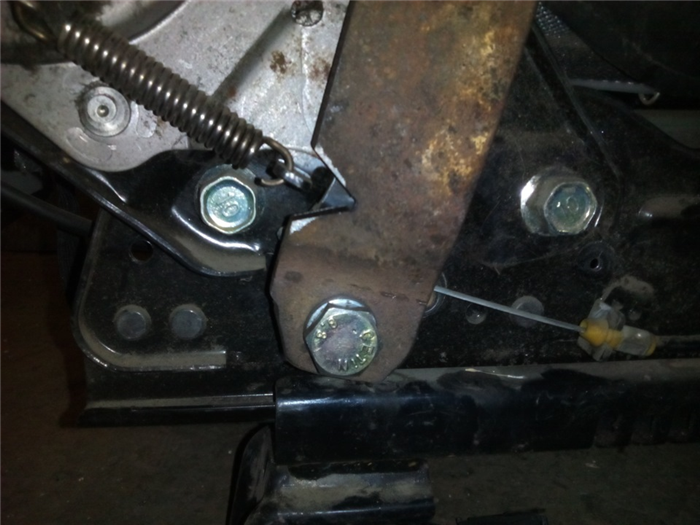

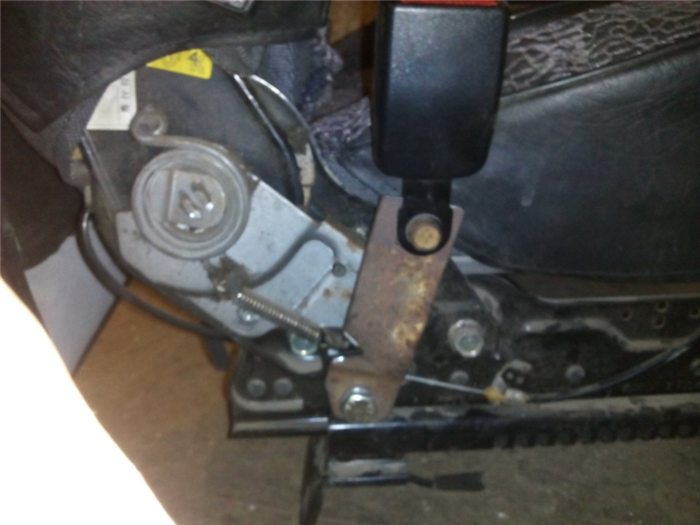

В итоге получаем вот такую вот конструкцию, как показано ниже.

Важно не забыть вырезать уголок в пластине, так как кронштейн пружины будет мешать расположению замка в удобном положении.

Подводя итог, следует отметить, что ремни — это самые первые и примитивные средства безопасности на каждом автомобиле, которые спасли жизни миллионам людей и продолжают это делать. Поэтому всегда, когда садитесь за руль, убедитесь, что вы и пассажиры пристегнуты, а значит, находятся в полной безопасности. Рекомендуем прочитать: о подушках безопасности, про дополнительные сиденья, о подлокотнике.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Ремень безопасности заклинило.

Ремень безопасности заклинило.

Сообщение Почтальон » Пн июл 14, 2008 11:23

Сообщение ostrenЫч » Пн июл 14, 2008 11:29

Сообщение paflight » Пн июл 14, 2008 13:19

Сообщение ostrenЫч » Пн июл 14, 2008 13:24

Re: Ремень безопасности заклинило.

Сообщение alex177 » Пн июл 14, 2008 17:19

Озеро Тахо 2006г.

Ни слова лжи, но это ещё не значит, что нам сказали всю правду.

Сообщение Сержик » Сб сен 19, 2009 16:05

Сообщение Серёга82 » Вс сен 20, 2009 20:39

Сообщение Сержик » Вс сен 20, 2009 21:40

Сообщение poLevoz » Пн сен 21, 2009 13:40

Сообщение IgorG » Вт ноя 10, 2009 20:54

Сообщение Volodya » Вт ноя 10, 2009 21:14

Сообщение IgorG » Вт ноя 10, 2009 22:10

Сообщение IgorG » Вс ноя 15, 2009 21:36

Сообщение Alex[BY] » Пн ноя 16, 2009 10:41

Сообщение IgorG » Пн ноя 16, 2009 19:11

Сообщение Alex[BY] » Пн ноя 16, 2009 19:19

Сообщение Александр245 » Вт дек 29, 2009 18:12

Сообщение Alex[BY] » Вт дек 29, 2009 18:45

Сообщение СЛОНЕНОК » Вс авг 15, 2010 21:07

То же самое было и у меня: сложил сиденье и пипец.
Читаю мануал, а там сказано, что катушка меняется вместе с сиденьем.
Спешу опровергнуть- катушка вынимается из сиденья очень даже просто:
1. снимаем заднее сиденье
2. с конца, кот. крепиться ремень в сиденье, снимаем его
3. отстегиваем чехол и лезим в сиденье
4. откручиваем катушку
5. снимаем фиксатор ремня со спинки и просываем ремень в сиденье
6. вынимаем катушку, а катушка нахрен вся развалилась- ремень ни туды и ни сюды, изначально.
В обратной последовательности ставим новую катушку.

Читать еще:  Страховка каско что это

НЕ НАДО МЕНЯТЬ ВСЕ КРЕСЛО ИЗ-ЗА КАТУШКИ СРЕДНЕГО ПАССАЖИРА. ВОТ.
