Уаз патриот крепление переднего бампера

Передний бампер УАЗ Патриот (снятие, установка и разборка)

Передний бампер на УАЗ Патриот снимается с машины в случае его замены, либо проведении кузовных работ. Также передний бампер может быть снят в случае установки лебедки на автомобиль. Более подробно об установке лебедки можно узнать из статьи «Установка лебедки на примере УАЗ Патриот». Бампер, как и на большинстве автомобилей, выполняет несколько функций. Во-первых, он является неким буфером в случае ДТП. Во-вторых, эстетическим элементом. В конечном счете, это деталь, которая обеспечивает лучшую аэродинамику для машины.

Особенности бампера УАЗ Патриот

Особенностью бампера УАЗ Патриот является то обстоятельство, что он состоит из двух деталей. Накладка выполненная из пластика и металлическая рама, которая крепится к раме кузова.
при снятии бампера фактически необходимо будет демонтировать раму, на которой установлен пластик, а потом разобрать сборку на составляющие элементы.

Процесс снятия бампера УАЗ Патриот

Для снятия бампера вам необходимы будут ключи «на 10» (два), «на 12», «на 14».

Отключите колодки проводов идущих до противотуманных фар.

Выверните два болта крепления бампера к раме с левой стороны…

…два болта с правой стороны…

…и снимите сборный бампер с машины.

При необходимости разберите бампер: отверните пять гаек крепления накладки подножки переднего бампера…

Придерживая ключом болт от проворачивания, при этом вторым ключом отверните 3 гайки крепления рамы к бамперу и вытащите болты.

Подобным способом отверните три гайки с правой стороны бампера и снимите усилитель — раму переднего бампера в сборе с противотуманными фарами.
Выверните болт крепления кронштейна левой противотуманной фары и снимите фару. Аналогично снимите правую противотуманную фару.
Установите бампер УАЗ Патриот в обратном порядке.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Съём переднего бампера

Съём переднего бампера

Сообщение SergGT » Пт май 04, 2012 16:22

Каким образом снимается передний бампер?

ЗЫ: Поиск по форуму не помог.

Сообщение Партизанский » Пт май 04, 2012 17:12

Сообщение SergGT » Пт май 04, 2012 17:45

Сообщение ledobur » Вс май 06, 2012 14:04


Сообщение REGION 116 » Вс май 06, 2012 19:55

Сообщение TpakTop » Пн май 07, 2012 20:03

Сообщение ledobur » Вт май 08, 2012 17:25


Сообщение koziyrev3476 » Сб июн 30, 2012 16:16

Сообщение ledobur » Вс июл 01, 2012 02:24


Сообщение Frol » Вс июл 01, 2012 02:31

Сообщение ledobur » Вс июл 01, 2012 03:01


Сообщение Frol » Вс июл 01, 2012 11:57

Сообщение ledobur » Вс июл 01, 2012 14:53


Сообщение Frol » Вс июл 01, 2012 15:11

Отмечено стрелкой. Впереди еще 1 болт. С другой стороны также. Вперед мешает выйти болт крепления защиты. На фотке ее видно. Вот его обходить приходится покушав каши или уперевшись монтажкой. На стандартной машине его нет, бампер выйдет вперед как по рельсам. Никаких сложностей.
Откручивать 2 болта именно на подбамперной обрешетки сложнее, нужна рука слломанная в 4 местах и неправильно сросшаяся. Также гайки закладные под эти болты прихвачены еле-еле, без труда срываются и можно поиметь танцы с их вызволением потом.
Про сварку помню, ибо переносил бампер после лифтовки методом пересверливания, а гайки просто оставил старые в новых местах.

Что не так или что ты проще предлагаешь?

Крепление бампера УАЗ Патриот

Сообщение Volodya » Вс июл 01, 2012 17:01

Сообщение Frol » Вс июл 01, 2012 17:21

Твоя правда, болты, вот только те же яйца в профиль.
С удлинителем рамные болты выкручиваются с колена около авто, к передним болтам/гайкам надо лезть. А если брызговик не обточен, к удлинителю как раз таки хитрую руку на ощупь надо.

Читать еще:  Старлайн а91 запуск по температуре

Вооон, там эти болты, если бы не дефект сборки- пришлось бы руками отгибать, чтоб понять куда лезть ключом.
подкрылок

Кстати «транспортировочные проушины» глубже стоят и никак не могут мешать снятию. Какао блин..

Сообщение ledobur » Вс июл 01, 2012 18:30


Сообщение Frol » Вс июл 01, 2012 22:03

Зря фотки не приложил свои. Будешь в гараже- используя любую технику и позицию сфотографируй обе эти гайки. Сквозь брызговик. Желательно не снимая чистой одежды, как я сегодня все это снимал ) Просто покажи человеку какие винты крутить, пусть сам решит до чего добираться.
До того как было отлифтовано бампер снимался неоднократно. Вставить обратно горадо легче, сначала одну сторону, потом вторую. Без ломика. Ты и не снимал так никогда, вот и не знаешь о чем говоришь.
После лифтовки да, стало гораздо легче.

Цеплять за транспортировочную проушину (хотя непонятно ее преднозначение вообще)- это сродни почесыванию через спину, можно когда руки сзади.

Заводской передний бампер УАЗ Патриот

Каждый автомобиль оснащен такой деталью как бампер, основным предназначением которого заключается в предохранении кузова от различных повреждений или при мелких авариях. Располагается бампер спереди и является первым элементом, который принимает на себя удар при столкновении с различными поверхностями. Так как УАЗ Патриот относится к классу транспортных средств семейства внедорожников, то бампер должен обладать свойствами усиленной защиты передка автомобиля от различных негативных условий бездорожья. Именно о конструкции штатного переднего бампера на УАЗ Патриот и пойдет речь в данном материале. Рассмотрим, что же представляет собой штатный бампер, его основные составляющие, процесс демонтажа, ремонта, а также способ установки дополнительной защиты штатного устройства.

Рестайлинговый вариант бампера

Итак, начнем с рассмотрения основных назначений переднего бампера.

Бампер — конструкция и назначение

Бампера для автомобилей изготавливаются преимущественно из пластика, а, точнее, материал, из которого сделано изделие, маркируется на обратной стороне и обозначает:

  • ABS и PS обозначают материал термопласты;
  • PA, EP и PUR свидетельствуют о том, что деталь изготовлена из термореактивной пластмассы;
  • PP, EPDM и POM — характеризую материал под названием полипропилен.

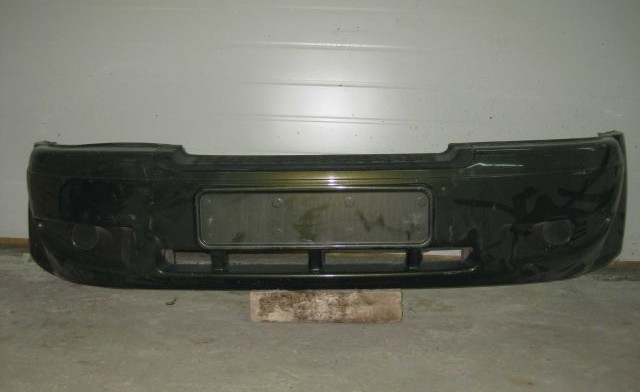

Деталь готовая к установке

В данном случае штатный передний бампер внедорожника УАЗ Патриот изготавливается преимущественно из полипропилена, о чем свидетельствует маркировка EPDM. Конечно же, для внедорожника лучше всего установить передний бампер из стали, как это было у предшественника УАЗ. Но работа с металлом достаточно сложна и к тому же трудоемка, а в случае столкновения или повреждения потребуется новая переплавка изделия. Именно эти причины и привели к тому, что внедорожник нового поколения получил не стальной, а пластиковый передний бампер. Основные плюсы пластиковых изделий:

  • простота изготовления любых форм, видов, конструкций и т.п.;
  • дешевизна при сравнении со стальным изделием;
  • облегчает передок автомобиля на 30-40 кг;
  • легкость демонтажа;
  • возможность ремонта при незначительных повреждениях и в зависимости от материала изготовления.

В общем, плюсов у пластиковых изделий гораздо больше, чем минусов. Но самым важным недостатком пластиковых конструкций является их склонность к повреждениям даже при незначительных ударах. Но и для этого минуса имеется выход — установка защиты, о чем и поведает немного позже данная статья.

Помимо того, что передний бампер должен удерживать удары, так он еще и должен соответствовать дизайну автомобиля. Именно изделия из пластика позволяют изготовить различные виды бамперов для УАЗ Патриота, порой даже отличающихся между собой.

Бампер УАЗ Патриот 3160 и 3163

Передний бампер на модели УАЗ Патриот модификации 3160 заметно отличается от 3163. Известно, что в 1997 году с конвейера сошел первый новый внедорожник под названием УАЗ 3160 «Симбир», который зарекомендовал себя с хорошей стороны, но имел некоторые недоработки. Бампер на автомобиле УАЗ 3160 представляет собой стальное основание с вмонтированными штатными противотуманками. Ничего особенного, кроме хорошей защиты такой бампер не представляет собой. К тому же автомобиль УАЗ 3160 с таким изделием напоминает джип прошлого столетия. На фото УАЗ 3160 со стальным бампером.

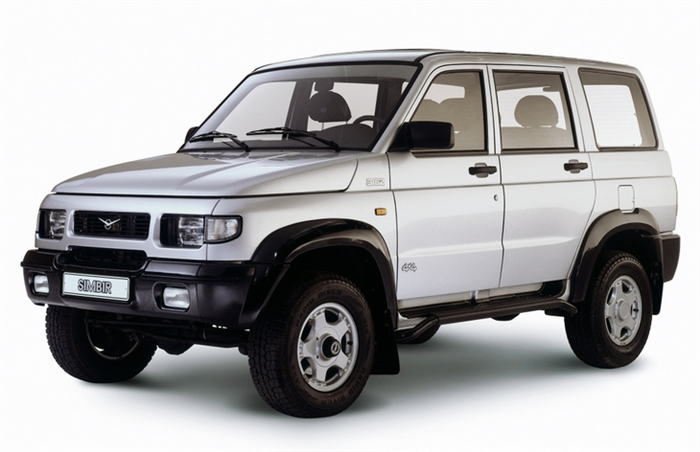

Так выглядит УАЗ 3160 «Симбир»

В 2005 году начинается выпуск новой модели УАЗ Патриот модификация 3163, который получил уже полностью новый облик, а бампер на нем был уже не стальным, а пластиковым. Внедорожник поразил реальность и стал действительно новым поколением автомобилей Ульяновского автопрома.

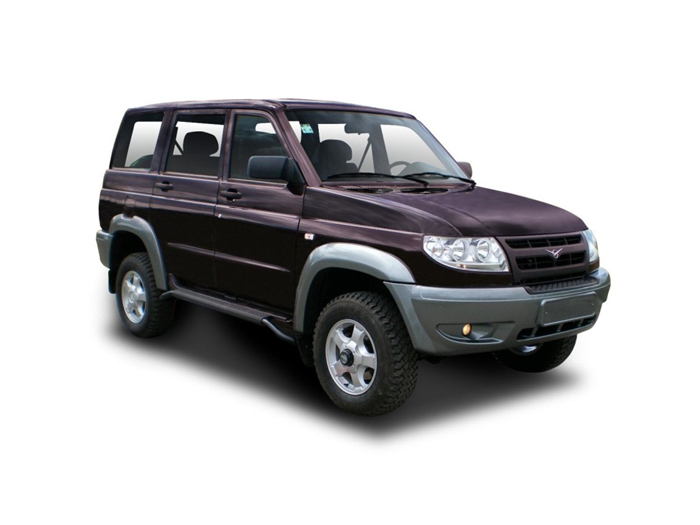

УАЗ Патриот модификация 3163 выпуск 2005 год

Читать еще:  То 1 и то 2 для автомобилей

В настоящие дни наибольшую популярность имеет стеклопластиковый вид бамперов, но внедорожник еще не комплектуется таким устройством. Основным достоинством стеклопластика — простота ремонта и прочность конструкции. Его можно совершенно свободно отремонтировать в домашних условиях.

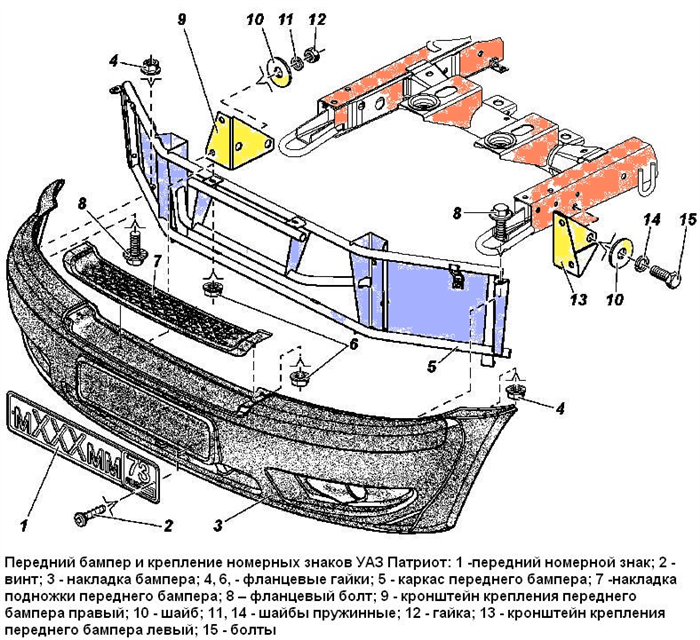

Снятие и установка переднего бампера УАЗ Патриот

В данном материале будет идти тема преимущественно о штатном бампере современных модификаций внедорожника УАЗ Патриот. Итак, снятие изделия потребуется в том случае, если на его поверхности будет замечено повреждение. Это может быть как значительное повреждение, в результате чего потребуется установка нового изделия, или незначительного. При незначительном повреждении бампера, возможно, провести его ремонт. Для начала рассмотрим процесс снятия изделия.

К сведению! Важной особенностью изделия является то, что состоит оно из трех составных частей. Основная часть, которую выполняет пластиковая накладка, крепежная и пенный поглотитель. Крепление рамы осуществляется посредством специальных отверстий в металлической раме. На металлической раме размещается пластиковая накладка, изготовленная преимущественно из полипропилена, а рама, в свою очередь, крепится к кузову внедорожника УАЗ Патриот. Пенный поглотитель изготавливается из пенополистирола и располагается между накладкой и усилителем.

Таким образом, чтобы снять передний бампер, необходимо первоначально извлечь стальную раму с пластиковой накладкой и поглотителем, а затем разобрать на составные части для проведения ремонта.

Итак, процесс снятия включает в себя следующую последовательность:

  1. Первоначально отсоединятся клеммные колодки, посредством которых осуществляется питание противотуманных фар.
  2. С левой стороны необходимо найти два крепежных болта и вывинтить их с помощью ключа трещотки.
  3. После этого необходимо извлечь два болта и с правой стороны.
  4. После извлечения болтов можно потянуть изделие вперед и извлечь его.

Процесс снятия детали

Теперь можно приступить к ремонту или же замене пластиковой накладки. Рассмотрим, как разъединяется пластиковая накладка от стальной рамы:

  1. Отвинчиваются пять гаек крепления пластиковой накладки.
  2. Извлекается накладка.
  3. Извлекается усилитель путем отвинчивания трех гаек и извлечения болтов.
  4. Отвинчиваются три гайки с правой стороны, и извлекается усилитель в сборе с противотуманными фарами.
  5. Вывинчивается болт крепления левой противотуманки и осуществляется ее снятие. Таким же образом снимается и вторая противотуманка.

Для удобства проведения работ рекомендуется автомобиль установить на эстакаду. Но в принципе извлечь бампер можно и без этой рекомендации, так как его клиренс достаточно велик.

Монтаж бампера на место осуществляется в порядке обратном снятию.

Ремонт

Ремонт изделия из полипропилена осуществляется посредством использования специального ремкомплекта, в который входят:

  • полиэфирная смола;
  • стеклоткань;
  • специальный клей;
  • полиэфирная шпатлевка;
  • наждачная шкурка.

Итак, ремонт изделия возможен в случае незначительных повреждений. Если же бампер получил серьезные повреждения, то лучший и простой выход из положения — это установить новую накладку. Новая накладка гораздо дешевле, нежели изделия в целом.

Итак, ремонт изделия включает в себя следующую последовательность:

  1. Снятие изделия, что мы уже рассмотрели выше.
  2. Зашкуривание поврежденной области и обезжиривание.
  3. Просверливание тонких отверстий для возможности скрепления изделия.
  4. Нанесение полиэфирной смолы с внутренней стороны. Перед нанесением смолы необходимо прикладывать сетку из стеклоткани. Рекомендуемое количество слоев — 4-5.
  5. Примерно через сутки смола засохнет и можно приступить к шпатлевке наружной части изделия.
  6. По завершении работ необходимо подобрать краску и закрасить отремонтированную область.

Красить лучше изделие целиком, так как окрашенная его часть будет выделяться.

На этом ремонт изделия закончен. Рассмотрим еще одну важную деталь — это защита для внедорожника УАЗ Патриот.

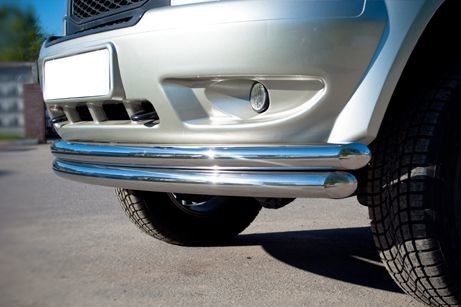

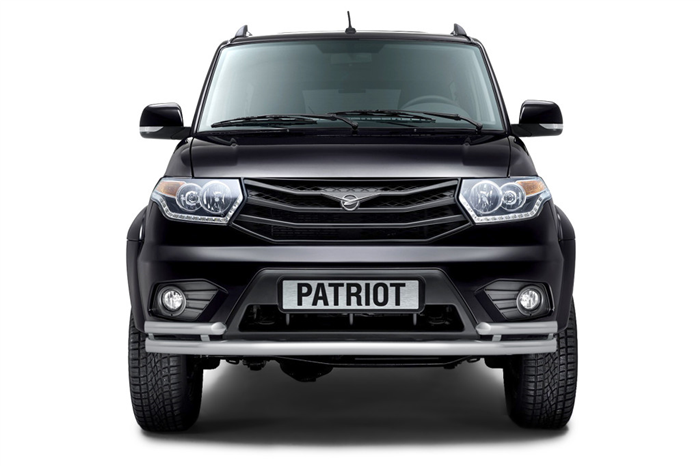

Защита

Для пластикового бампера не помешает защита, которая будет предохранять его от различных видов негативных воздействий, в частности, высокой травы, камней, металлический штырей, пеньков и т.п.

Защита представляет собой стальную трубку, которую можно изготовить самостоятельно или приобрести в автомагазине. Сколько стоит защита на передний бампер УАЗ Патриот? Стоимость этого изделия колеблется в районе 7-9 тысяч рублей, поэтому рационально изготовить защиту самостоятельно, обратившись к хорошему кузнецу. Но не забудьте, что понадобится дополнительный материал: крепление, закладка, болты, гайки. Если же вы купили защиту, то можно приступить к процессу ее установки.

Защита на бампер УАЗ Патриот устанавливается в следующей последовательности:

  1. Автомобиль устанавливается на эстакаду, и приступаем к выполнению работ.
  2. Приступаем к процессу установки крепления. Для этого необходимо отвинтить крышку защиты радиатора, отвинтив по 1 болту с левой и правой стороны. Задние болты необходимо просто ослабить.
  3. Установка закладок в технологические отверстия.
  4. Закладка просовывается через бампер. После их установки приступаем к следующему этапу.
  5. Устанавливается крепление и защита переднего бампера.

На этом процесс установки защиты закончен и можно приступать к преодолению новых препятствий на дороге и бездорожье.

Как снять задний бампер УАЗ Патриот

Задний бампер УАЗ Патриот защищает кузов от повреждений. Он демпфирует удары при столкновении с другими транспортными средствами или незамеченными препятствиями. Для замены и ремонта деталь снимают.

Конструкция заднего бампера на УАЗ Патриот

Узел состоит из 3 основных деталей: металлического каркаса, боковых пластиковых накладок, виброгасителя. На нем установлены отражатели, резиновая накладка подножки.

  1. Основание сделано из стали толщиной 4 мм, формой напоминает металлический швеллер. К раме крепится 4 болтами. Отверстия под них на бампере сделаны с запасом, чтобы регулировать нужное положение по отношению к раме и кузову.
  2. Боковые накладки полипропиленовые. Это легкий материал, обладающий жесткостью. Он пришел на замену изделиям пластмассовым и стальным, которые устанавливались раньше.
  3. Виброгаситель сделан из пенополистирола. Он представляет собой валик между накладками и рамой.
  4. Отражатели установлены в боковых накладках.
  5. Резиновая накладка подножки крепится к бамперу 2 болтами и 8 фиксаторами.

Как снять задний бампер и брызговик УАЗ Патриот

Для демонтажа готовят инструмент: трещотку с торцевой головкой на 14 мм, ключи на 8 и 10 мм.

Прежде чем начать откручивать гайки и болты, их очищают от грязи, ржавчины металлической щеткой, сбрызгивают WD-40 или аналогичным препаратом.

Откручивают 4 болта, которыми бампер крепится к раме. Они расположены по 2 с каждой стороны. Когда болты откручены, изделие легко снимается. Остается разобрать его на детали. Сначала отделяется накладка:

  1. Вывинчивают верхний крепежный болт. Применяют 2 ключа, чтобы не проворачивалась гайка.
  2. Дальше откручивают 2 болта снизу, 1 внутренний.
  3. Снимают первую накладку. Операции по демонтажу второй выполняют аналогично.

Отражатели крепятся к накладкам гайками, которые находятся внутри изделий. Их выворачивают, снимают катафоты.

Чтобы извлечь резиновую накладку подножки, выворачивают 2 винта, которыми она зафиксирована на стальной части бампера. Дальше извлекают втулки. У резиновой накладки есть 8 фиксаторов. Их смазывают мыльным раствором, надавливают отверткой, утапливают в отверстия. Теперь деталь снимают, изделие готово к ремонту.

Демонтаж брызговика возможен после снятия бампера. Пользуются торцевой головкой на 10 мм с воротком. Болты (по 2 на каждом брызговике) очищают от грязи, ржавчины, обрабатывают средством WD-40. Выворачивают, снимают брызговики.

Покраска и установка

Покраска бампера со временем приходит в негодность, особенно на внутренней поверхности. На внешней случаются сколы, царапины. Отремонтировать небольшие повреждения можно самостоятельно.

Краску с лаком подбирают у колориста. Если невозможно приехать на машине, в качестве образца снимают лючок безобака. Покупают все необходимое для работы:

  • преобразователь ржавчины;
  • грунтовки для металла и пластика;
  • наждачную бумагу с разной зернистостью;
  • растворитель;
  • полировочные диски и пасты;
  • антистатические салфетки;
  • воронки для фильтрации.

Старая краска и ржавчина с металлического каркаса снимаются болгаркой с жесткой насадкой-рюмкой. Там, где невозможно подступиться, — вручную наждачкой. Оставшиеся следы ржавчины выводят преобразователем. Вмятины обрабатывают наждачкой, наносят шпаклевку, выравнивают. Обезжиривают, покрывают металликом в 2 слоя, затем акриловым лаком. Полируют, выводят вровень с остальной поверхностью. Внутреннюю поверхность бампера покрывают грунтовкой, чтобы не ржавела.

На пластиковых накладках старую краску не оставляют, хотя появляется соблазн только обновить поверхность. Заводское покрытие может отторгать новый слой, вступать с ним в реакцию, все вспучивается. Требуется полностью содрать старую краску, обработать поверхности, обезжирить. Покраску наносят по такой же технологии, что и на металл.

Монтаж защиты

Более мощная, чем бампер, защита предохраняет его и автомобиль от повреждений при сильных ударах. При движении задним ходом, по бездорожью из-за ограниченного обзора всегда есть вероятность повредить машину. Можно установить вместо заводского бампера толстый стальной. Он прослужит вечность, но изготовление трудное. Кроме того, увеличивается нагрузка на кузов автомобиля.

Альтернативный вариант — защита. Это 2 трубки из стали, изогнутые по конфигурации кузова. Окрашивают преимущественно в серебряный цвет, чтобы деталь выделялась. Некоторые умельцы делают своими руками, но требуется ювелирная точность, чтобы полностью одинаково согнуть 2 трубы. Заводская защита стоит 6-8 тыс. руб., но затраты оправдают себя.

Монтаж проводится в такой последовательности:

  1. Автомобиль загоняют на яму для удобства монтажа.
  2. Выворачивают 2 крепежных винта рессоры. Устанавливают первый кронштейн, фиксируют новыми болтами, которыми комплектуется заводское изделие. Аналогичные работы проводят с другой стороны.
  3. Монтируют кронштейны другого типа. Крепление устанавливают через усилитель, совмещая отверстия.
  4. Осталось поставить защиту. Она фиксируется на кронштейнах болтами с гайками и граверами.

Перед затягиванием крепления регулируют размещение защиты.
