Двухконтурное зажигание на ВАЗ, особенности и установка

Двухконтурное зажигание на Классику: правила устройства и схемы

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

• Хорошая проводка, соответствующая новому зажиганию.
• Различные типы креплений.
• Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

1. Увеличение максимальной частоты КВ ДВС.
2. Отсутствие резонансного контура.
3. Увеличение напряжения на свечах до 22 кВ.
4. Улучшение искрообразования.
5. Отсутствие распределителя напряжения центробежного типа.

Устанавливаем двухконтурное зажигание

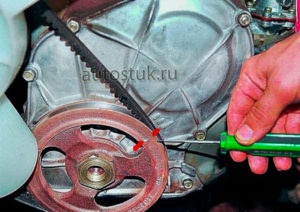

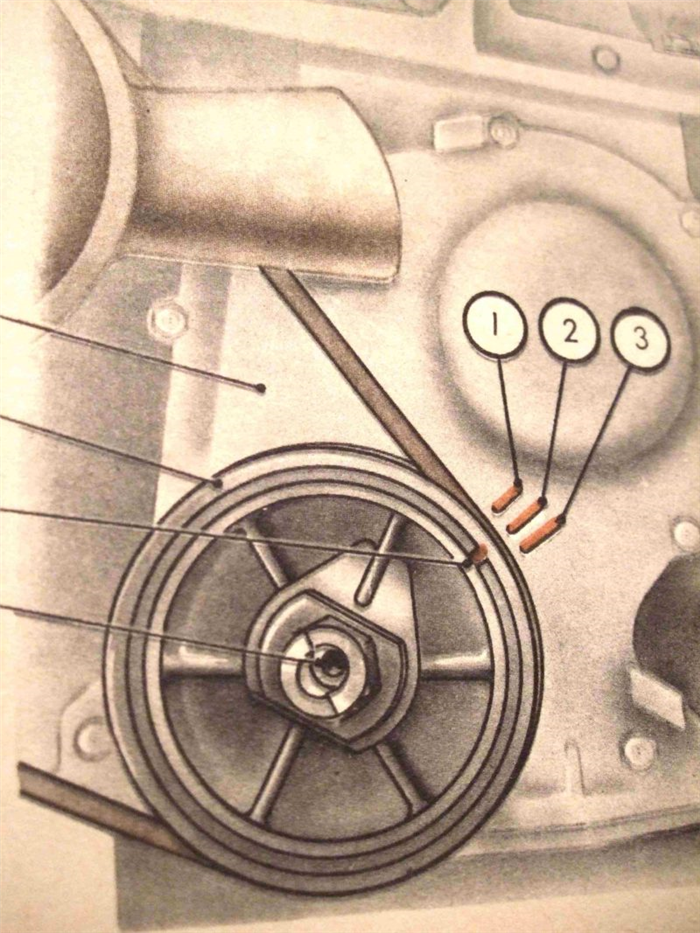

Это изображение поможет вам выставить ВМТ.

• Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
• Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
• После этого переходят к укладке новой проводки.

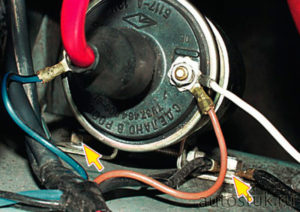

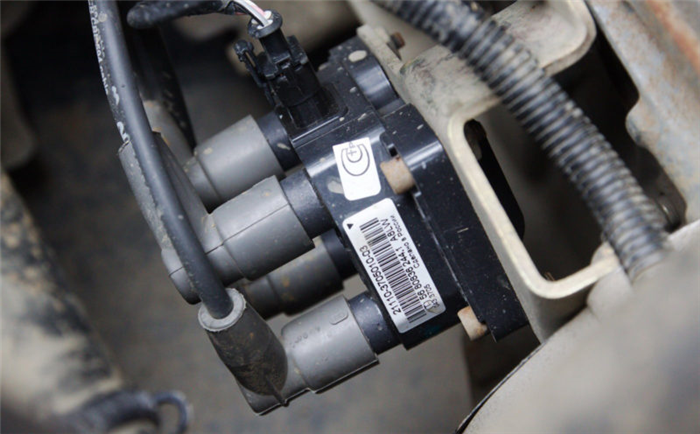

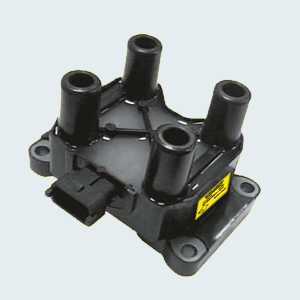

• Первой устанавливается новая высоковольтная катушка.
• Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.

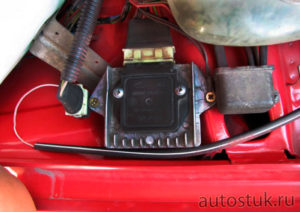

• Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.

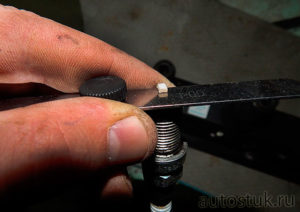

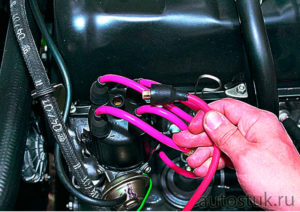

• Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.

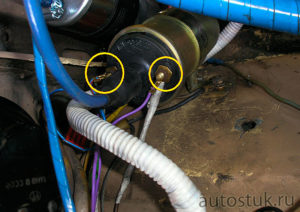

• Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Обычно такой тип устанавливается на двигатели, которые работают и продаются совместно с карбюраторами. Благодаря чему удаётся свести к минимуму недостатки, которыми обладают соответствующие разновидности мотора.

Считается, что при переход от 1-контурного зажигания к 2-х контурному считается серьёзным прогрессом. В современных условиях первый вариант архаичной системы уже давно устарел.

Изменения можно почувствовать сразу после того, как система была установлена. Но есть ли смысл в установке нового варианта? Чтобы ответить на данный вопрос, следует разобраться во всём чуть глубже.

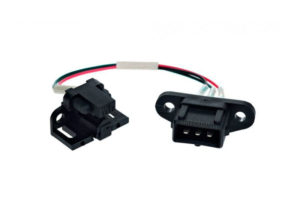

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

В некоторых коммутаторах изначально встраивают устройства и системы, которые позволяют отслеживать моменты пика. И следить за устройством, когда энергия уже перестаёт быть эффективной. Режим перехода появляется в коммутаторе автоматически, чтобы катушки не нагревались слишком сильно. Например, в обычном режиме выдаётся примерно 10 А. Когда работа ограничена, результат уменьшается примерно на половину.

1. Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
2. У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Всё происходит в момент, когда цепь замыкается, а катушка заряжается полностью. Приходит время подавать сигнал к искрообразованию.

Получаем следующие итоги после расчётов из стандартной математики:

• При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
• 30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
• Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
• Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

Лучше всего катушки чувствуют себя, когда поддерживается уровень оборотов до 6 тысяч единиц. В таком случае устройство срабатывает примерно 200 раз в секунду. Значит, цикл составляет до 5 миллисекунд. Времени вполне достаточно, чтобы устройство быстро зажигалось, и продолжало работать настолько эффективно, насколько это возможно.

Проверенные схемы зажигания

Главное во время работы – сверяться со стандартными схемами. Либо с тем вариантом, который выбрал сам пользователь в том или ином случае. Только после выполнения полной проверки можно переходить к запуску двигателя. Надо убедиться в том, что положение и работа деталей полностью соответствуют схеме.

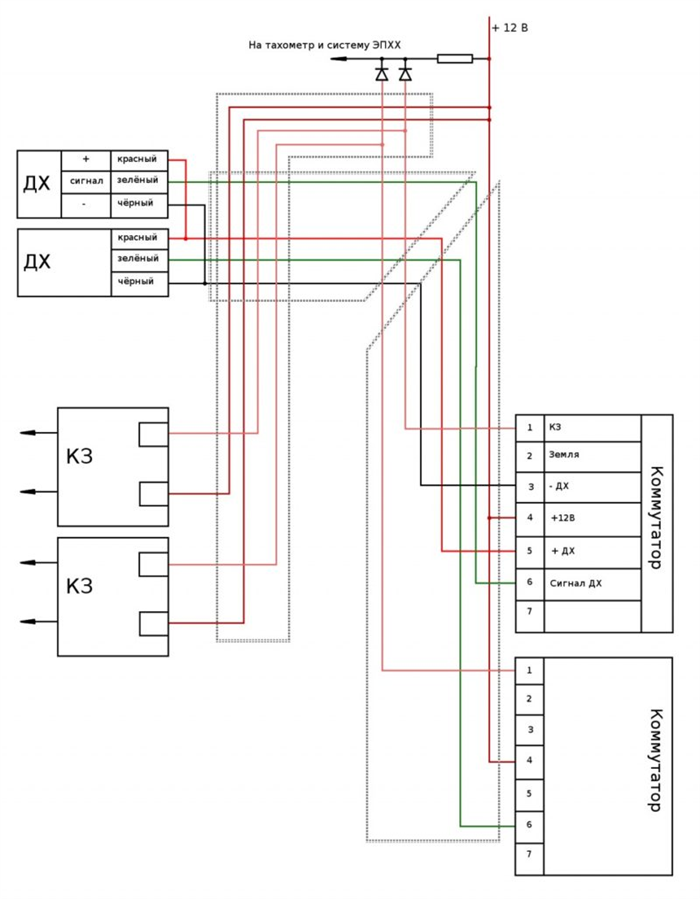

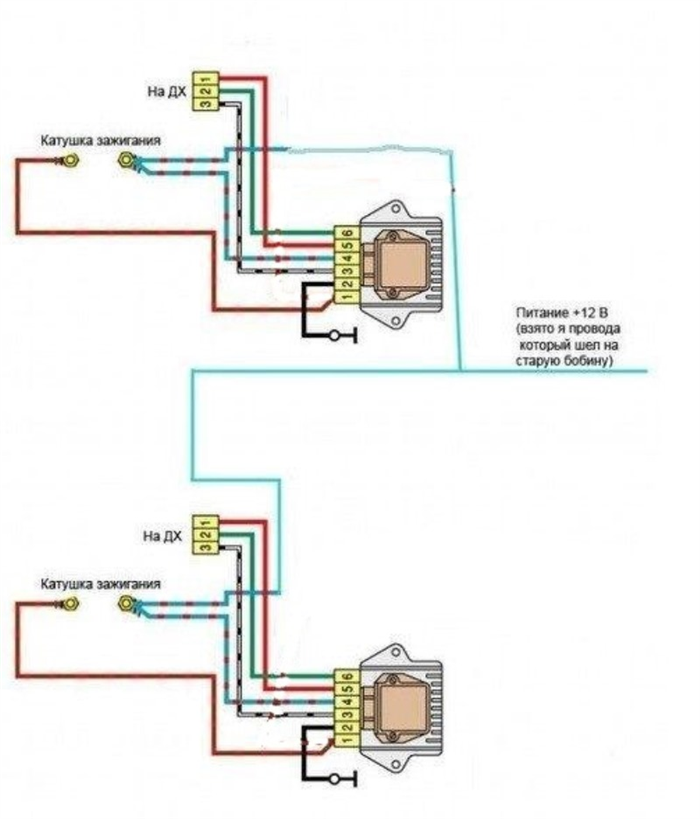

Для большей наглядности можете воспользоваться этой схемой.

Большая часть работ в данном направлении связана с компонентами электрической сети. Это означает, что без минимальных сведений в данной области к процессу вообще лучше не приступать.

И еще один вариант схемы 2-х контурного зажигания.

Подведем итог

Кто-то поддерживает двухконтурные системы, а кто-то оценивает их весьма критически. Данная система может работать в качестве среднего варианта между другими устройствами, представленными на рынке. По большей части, она используется для того, чтобы усовершенствовать имеющийся мотор. И в качестве альтернативы двигателям, которые работают на инжекторах. Со временем именно двухконтурные приспособления становятся всё более надёжными и качественными. При повышенной степени сжатия они тоже станут неплохим вариантом, способным обеспечить высокую эффективность в любых условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Двухконтурное зажигание на Классику: правила устройства и схемы

Монтаж зажигания с двумя контурами, которое снабжается одним, либо двумя датчиками холла, допустим для любого современного автомобиля с тамблером нового образца. Главное – иметь под рукой и использовать для решения данного вопроса два коммутатора. Хотя допустим вариант, когда у водителя только один коммутатор, работающий по двухканальному признаку. В этом случае двухконтурное зажигание на классику ставится без проблем.

Поставить двухконтурное зажигание можно несколькими способами. Фото: mp3-oblako.ru

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

• Хорошая проводка, соответствующая новому зажиганию.
• Различные типы креплений.
• Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

1. Увеличение максимальной частоты КВ ДВС.
2. Отсутствие резонансного контура.
3. Увеличение напряжения на свечах до 22 кВ.
4. Улучшение искрообразования.
5. Отсутствие распределителя напряжения центробежного типа.
6. Увеличение частоты оборотов.

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ. Фото: avtodvizhok.ru

• Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
• Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
• После этого переходят к укладке новой проводки.
• Первой устанавливается новая высоковольтная катушка.
• Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
• Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
• Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
• Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится – смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться – узнайте здесь.

Об особенностях двухконтурного зажигания

Обычно такой тип устанавливается на двигатели, которые работают и продаются совместно с карбюраторами. Благодаря чему удаётся свести к минимуму недостатки, которыми обладают соответствующие разновидности мотора.

Изменения можно почувствовать сразу после того, как система была установлена. Но есть ли смысл в установке нового варианта? Чтобы ответить на данный вопрос, следует разобраться во всём чуть глубже.

Как устроена двухконтурная система с одним датчиком холла – узнайте в этом видео:

В некоторых коммутаторах изначально встраивают устройства и системы, которые позволяют отслеживать моменты пика. И следить за устройством, когда энергия уже перестаёт быть эффективной. Режим перехода появляется в коммутаторе автоматически, чтобы катушки не нагревались слишком сильно. Например, в обычном режиме выдаётся примерно 10 А. Когда работа ограничена, результат уменьшается примерно на половину.

1. Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
2. У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды. Фото: aliexpressin.ru

Всё происходит в момент, когда цепь замыкается, а катушка заряжается полностью. Приходит время подавать сигнал к искрообразованию. Получаем следующие итоги после расчётов из стандартной математики:

• При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
• 30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
• Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
• Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

Лучше всего катушки чувствуют себя, когда поддерживается уровень оборотов до 6 тысяч единиц. В таком случае устройство срабатывает примерно 200 раз в секунду. Значит, цикл составляет до 5 миллисекунд. Времени вполне достаточно, чтобы устройство быстро зажигалось, и продолжало работать настолько эффективно, насколько это возможно.

Проверенные схемы зажигания

Главное во время работы – сверяться со стандартными схемами. Либо с тем вариантом, который выбрал сам пользователь в том или ином случае. Только после выполнения полной проверки можно переходить к запуску двигателя. Надо убедиться в том, что положение и работа деталей полностью соответствуют схеме.

Для большей наглядности можете воспользоваться этой схемой. Фото: h-a.d-cd.net

Большая часть работ в данном направлении связана с компонентами электрической сети. Это означает, что без минимальных сведений в данной области к процессу вообще лучше не приступать.

И еще один вариант схемы 2-х контурного зажигания.

Кто-то поддерживает двухконтурные системы, а кто-то оценивает их весьма критически. Данная система может работать в качестве среднего варианта между другими устройствами, представленными на рынке. По большей части, она используется для того, чтобы усовершенствовать имеющийся мотор. И в качестве альтернативы двигателям, которые работают на инжекторах. Со временем именно двухконтурные приспособления становятся всё более надёжными и качественными. При повышенной степени сжатия они тоже станут неплохим вариантом, способным обеспечить высокую эффективность в любых условиях.

Украинский Автоклуб ВАЗ

Двухконтурная система зажигания ВАЗ-2101

• Нравится
• Не нравится

alligato 15 мар 2013

Двухконтурная система зажигания ВАЗ-2101. есть над чем задуматься

• Нравится
• Не нравится

magnum420 15 мар 2013

• Нравится
• Не нравится

GangsterO 17 ноя 2014

• Нравится
• Не нравится

VetallRX 17 ноя 2014

• Нравится
• Не нравится

GangsterO 17 ноя 2014

• Нравится
• Не нравится

Emissions 17 ноя 2014

• Нравится
• Не нравится

VetallRX 17 ноя 2014

• Нравится
• Не нравится

dimon_21061 17 ноя 2014

оммутаторы не имеющие даже выхода на датчик детонации

Ты наверное имел в виду тахометр.

• Нравится
• Не нравится

Emissions 17 ноя 2014

• Нравится
• Не нравится

w-126 17 ноя 2014

• Нравится
• Не нравится

GangsterO 18 ноя 2014

GangsterO, не желательно, так как 2 датчика ДД могут давать разные показания, и имхо будут по разному давать искру на пару цилиндров.

Я тоже так думаю, но не знаю как один ДД на два коммутатора влепить. Если даже через диод шоттки подключить, то боюсь, что коммутатор не будет чувствовать импульсы ДД из-за падения напряжения на диоде.

Добавлено через 35 минут
w-126, спасибо! Не знал о таком. Судя по описаниям вещь полезная.

• Нравится
• Не нравится

dimon_21061 18 ноя 2014

Я тоже так думаю, но не знаю как один ДД на два коммутатора влепить

Что это ДД в твоем понимании? Что за коммутаторы? И что конкретно интересует?

• Нравится
• Не нравится

GangsterO 18 ноя 2014

• Нравится
• Не нравится

dimon_21061 18 ноя 2014

и куда тут ДД втыкнуть?

Добавлено через 4 минуты
GangsterO, А какой у тебя коммутатор?

• Нравится
• Не нравится

GangsterO 18 ноя 2014

• Нравится
• Не нравится

dimon_21061 18 ноя 2014

О нашел коммутатор астро 962.3734 цена около 400грн нужно два это 800грн плюс доработка трамблера плюс две катушки – вот и сложилась цена МПСЗ. Как-то так. И ты не упоминал в первом посте про астро962.3734.

• Нравится
• Не нравится

GangsterO 18 ноя 2014

• Нравится
• Не нравится

Emissions 18 ноя 2014

• Нравится
• Не нравится

dimon_21061 19 ноя 2014

Я лет семь назад собирался сделать такую систему. Только используя модуль зажигания.
Но конструкция не работала корректно в связи с отсутствием в модуле зажигания формирователя
длительности заряда катушки, хотя на фотках разобранного модуля, микросхема в нем стоит
В связи с этим модуль сильно грелся, испытания не прошел, и был с успехом заброшен на дальнюю полку.
Вот фотки, ДХ я поставил на простую железку вырезанную ножницами по металлу.

А модуль типа такого, точного названия не помню.

• Нравится
• Не нравится

Emissions 19 ноя 2014

dimon_21061, думаю надо было на катушке типа такой:

А это модуль зажигания, хотя и он должен работать.
https://lh5.googleus. UPxDyk3ocLaxvio

з.ы а вообще ко мне дошло, что для штатного юза система бесполезна.

Установка электронного зажигания на ВАЗ

Некоторые владельцы классических автомобилей семейства ВАЗ 2101-07 постоянно стараются улучшить, доработать, добавить электроники и удобства. Одной из таких доработок — это установка бесконтактного электронного зажигания.

Какое зажигание лучше: бесконтактное или контактное?

Контактные зажигания устарели, но все же используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на 2107.

Разберем отличия контактного от бесконтактного зажигания:

Преимущества бесконтактного зажигания:

• так как в распределителе нет контактной группы, искрообразование происходит четко;
• высокий срок эксплуатации катушки;
• при средних оборотах мотора БСЗ создает искру в 4 раза мощнее, чем контактное зажигание. Это особенно полезно, если свечи загрязнились, так как искра все равно будет вырабатываться;
• отлично выполняет свои функции даже в мороз;
• если напряжение в электросети низкое, то искрообразование все равно будет происходить;
• благодаря мощной стабильной искре свечей, воспламенение топливно-воздушной смеси происходит быстрее;
• если установлен БСЗ, то уменьшается расход топлива и повышается мощность мотора;
• улучшается динамика разгона автомобиля;
• БСЗ легче обслуживать, потому что в устройстве нет подвижных деталей.

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

1. Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
2. Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
3. Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
4. Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
5. Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

Устройство трамблера:

• корпус;
• вал;
• кулачок;
• подвижный контакт (бегунок).

Схемы подключения электронного зажигания: Ваз 2101-Ваз 2107

Схема бесконтактной системы зажигания для автомобилей ВАЗ:

Как работает бесконтактное зажигание

Последовательность и принцип работы БСЗ такой:

1. Водитель поворачивает ключ замка зажигания.
2. Цепь замкнулась и на первичную обмотку катушки зажигания подается постоянное напряжение от аккумулятора. Первичная обмотка под напряжением образует вокруг себя магнитное поле.
3. При запуске стартера, он начинает вращать коленчатый вал ДВС и вращает вал, который находится внутри трамблера вместе с бегунком.
4. Датчик холла фиксирует как вращается вал трамблера (по выступу на валу) и передает сигнал коммутатору.
5. Электронный блок отключает поступление напряжения к первичной обмотке по сигналу датчика Холла.
6. Когда цепь подачи напряжения прерывается, в этот момент появляется импульс высокого напряжения до 24 килоВольт во вторичной обмотке катушки, которое передается по толстому проводу на бегунок (подвижная часть трамблера).
7. На крыше встроены неподвижные контакты. Бегунок бросает импульс на один из этих неподвижных контактов. От контакта, который получил импульс высокого напряжения, оно передается по высоковольтным проводам на свечи зажигания тех цилиндров, в которых поршни находятся в верхних мертвых точках.
8. Во время подачи напряжения на свечу, в рабочей камере сгорания цилиндра уже есть топливо и воздух в сжатом состоянии для воспламенения.
9. Бегунок трамблера вращается от искру всем свечам по определенной схеме последовательности: 1-3-4-2. В зависимости, от того как установить бегунок, зависит вся работа системы, раннее зажигание или позднее, определять мы научились в другом материале.
10. Мотор автомобиля заводится.

ЭСУД бывают взаимозаменяемы, а бывают и не ремонтнопригодны.

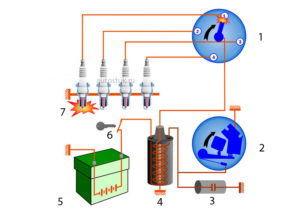

Схема устаревшей системы зажигания ВАЗ (без коммутатора)

1 — трамблер (распределитель); 2 — прерыватель; 3 — конденсатор; 4 — катушка зажигания (бобина); 5 — АКБ; 6 — замок зажигания; 7 — искры свечей зажигания.

Такая схема в системах, где нет коммутатора. Разрыв цепи происходит механически с помощью прерывателя.

Минусы контактного зажигания:

1. Подгорают и окисляются контакты из-за чего мощность создания искры уменьшается.
2. Есть быстроизнашивающиеся детали, которые рекомендуется менять через каждый 20 тыс. км. пробега.
3. Преобразовываемая мощность в контактных системах до 18 килоВольт. У электронных или бесконтактных — до 24 килоВольт.

Минусы бесконтактного зажигания:

• Не ремонтируется датчик Холла. Рабочий эксплуатационный ресурс до 50 тыс. км. пробега.

Выбор БСЗ

При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

1. 1. Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
   2. Коммутатор с номером 36.3734 или 3620.3734.
   3. Высоковольтная катушка (бобина). Маркировка 27.3705
   4. Тонкие провода с разъемами.

По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

А вы знаете, где находится номер двигателя в вашем автомобиле?

Установка бесконтактного зажигания Ваз 2107, 2106

Чтобы установить БСЗ своими руками, потребуются следующие инструменты:

• Отвертки (плоские и крестовые);
• Ключи рожковые на 8, 10, 13 мм;
• Пассатижи (плоскогубцы);
• Свечной ключ;
• Дрель или шуруповерт с диаметром сверла 3-3,5 мм. Придется просверлить два отверстия в кузове, чтобы закрепить коммутатор.
• Спецключ для вращения коленвала ДВС или обычным рожковым на 30 мм.

Смотровая яма для установки зажигания не потребуется. Вот, собственно, сам порядок действий по снятию старого контактного зажигания:

1. Открыть капот, отсоединить аккумуляторную батарею и отсоединить высоковольтные провода от свечей.
2. Открутить свечи зажигания.
3. Вращать коленвал двигателя пока поршень в первом цилиндре не достигнет верхней мертвой точки (ВМТ). Длинной отверткой или проволокой можно проверить где находится поршень. Проследить, чтобы метка шкива коленвала ДВС совпадала с самой первой длинной меткой на блоке цилиндров.
4. Отсоединить защелки крышки трамблера и снять ее с проводами. Начертить метку на клапанной крышке напротив бегунка.
5. Отсоединить шланчик, идущий от карбюратора и все провода распределителя.
6. Открутить гайку крепления и снять трамблер вместе с прокладкой.
7. Открутить крепления катушки (запомнить какие провода куда крепятся) и снять ее.

Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.

1. Просверлить и прикрепить коммутатор рядом с катушкой. Но, не надо ставить под бачки с жидкостью.

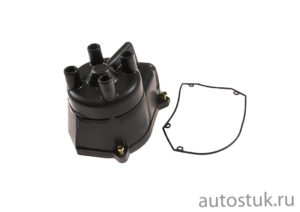

2. Снять крышку нового трамблера и надеть прокладку.
3. Установить в посадочное место для трамблера так, чтобы подвижный контакт был напротив начерченной метки на клапанной крышке. Сразу до упора гайку не затягиваем.
4. Установить новую катушку, где стояла старая. К клеммам бобины надо подсоединить провода от реле замка зажигания, тахометра, коммутатора. Провод от электронного блока под номером 1 подсоединяется к клемме катушки с обозначением «К», провод от 4-го контакта соединяем с клеммой катушки с обозначением «Б».
5. Проверить зазоры свечей (должно быть 0,8-0,9 мм) и вкрутить по местам.
6. Защелкнуть крышку трамблера и подсоединить высоковольтные провода (центральный от катушки и 4 провода на свечи). Провода к свечам подсоединяем строго по соответствию обозначениям.
7. Подсоединить вакуумный шланчик.

После установки в правильной последовательности, запускаем мотор и начинаем настраивать зажигание. Если после установки нового электронного бесконтактного зажигания двигатель не заводится, следует проверить правильность подключения проводов катушки и высоковольтных на свечи. Если провода в норме, то не совмещены метки.

Установка электронного зажигания на видео на классические автомобили ВАЗ 2101-2107.

В этом видео ражжеваны все нюансы.

Как отрегулировать бесконтактное зажигание

Перед настройкой зажигания на автомобилях ВАЗ 2101-2107, надо немного прогреть двигатель, не давая ему заглохнуть.

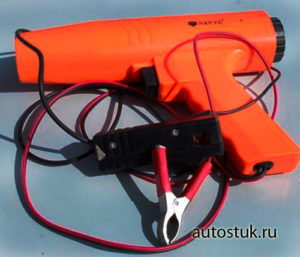

Отрегулировать можно либо на слух, либо с помощью специального прибора, который называется стробоскоп для установки зажигания.Стробоскоп — это прибор, с помощью которого даже новичок может правильно выставить зажигание. Подробнее по настройке зажигания страбоскопом смотрите на видео.
