Рулевая рейка daewoo nexia с гидроусилителем

Ремонт рулевой рейки Daewoo Nexia: причины и устранение неполадок

Автомобильная рулевая рейка используется в конструкции автомобилей с давнего времени. Без этой детали управление транспортом становится невозможным. С развитием технического прогресса механические рулевые рейки стали заменять гидравлическими и электрическими. Рулевая рейка, которая является частью механизма Дэу Нексиа, используется вместе с ГУР (гидроусилитель руля). Такой механизм позволяет уменьшить механические затраты сил водителя при езде.

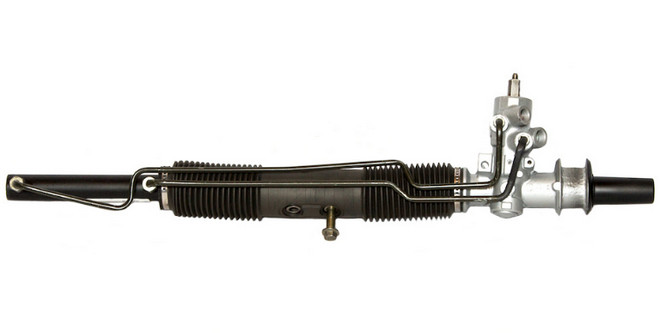

Из чего состоит рулевая рейка на Daewoo Nexia: особенности конструкции

Каждый владелец автомобиля Daewoo Nexia должен знать, как устроена конструкция рулевой рейки.
Важно!В СССР ГУР впервые применили в 1950 году для самосвала МАЗ-525.

Рейка состоит из таких деталей:

  • Корпус (картер) – основная часть. К ней крепятся все остальные части; изготовляется из дюралюминия.
  • Вал рулевой рейки – изготавливается из специально закаленной стали, сверху цементируется. Состоит из штока гидроцилиндра и зубчатой нарезки. Основная задача–распределять усилие на колеса.
  • Распределитель – предназначен для правильного распределения усилий на колеса при поворотах. Основной задачей распределителя является подача гидравлической жидкости в определенный паз гидроцилиндра.
  • Опорные втулки – выполняют функцию удерживания рулевой рейки от смещения в сторону. При перемещении вала по сторонам выполняют функцию скользящих подшипников.
  • Поршни – устанавливаются на валу и выполняют функцию передачи усилия, которое создается гидравлической жидкостью, на рулевой вал. На поршни ставятся уплотнительные кольца, которые не позволяют гидравлической жидкости сделать разбалансировку.
  • Подшипники – предназначены для того, чтобы в корпусе рулевой рейки узлы могли свободно вращаться.
  • Сальники – универсальные уплотнители, расположены во всех частях рулевой рейки. Не позволяют гидравлической жидкости вытекать из полости гидроцилиндра.
  • Тефлоновые и резиновые кольца – используются для герметизации на стыках соединений деталей.
  • Прижимной механизм – предназначен для плотного прижатия пары рейка-червяк друг к другу. Не позволяет валу сместиться в осевом направлении.
  • Гидравлические болты, стопорные кольца, пружины – выполняют функции крепления трубопроводов рейки, фиксации опорных втулок и сухаря прижимного механизма.

Насос ГУР напрямую связан с двигателем и приводится в работу посредством переключения передач. Насос под высоким давлением впускает гидравлическую жидкость в распределитель. Распределитель является частью механизма картера (корпуса).

В стационарном режиме автомобиля на рулевую рейку Нексия не действуют никакие силы, при этом каналы распределителя перекрыты, масло остается в резервуаре. Если автомобиль привести в движение и входить в повороты, то есть, крутить руль, появляется сопротивление со стороны колес. При этом начинает закручиваться торсион, который является частью распределителя.

В это время из распределителя в рулевую рейку подается гидравлическая жидкость. Затем масло попадает в нужную сторону и давит на рейку.

Важно! Каждые 50-60 тыс. км пробега нужно менять гидравлическую жидкость в системе рулевого редуктора.

Этот механизм практически всегда находится в динамическом состоянии, поэтому необходимо регулярно следить за состоянием сальников, втулок, подшипников и т.д. Для этого не нужно разбирать половину автомобиля, достаточно проверять, не течет ли масло спереди машины.

Признаки неисправности

Признаков неисправности рулевого редуктора может быть множество. Но самое главное, если вы услышали стук из-под передней оси, пора ехать в автомастерскую.

Вот все признаки того, что редуктор нуждается в ремонте:

  • При поворотах автомобиля приходится сильно выворачивать руль.
  • На большой скорости начинает кидать руль и заносить по сторонам.
  • При езде по неровной местности начинается стук и отдача в руль при его центральном положении, при поворотах отдача пропадает.
  • Общий упадок гидравлической жидкости в системе.
  • После входа в поворот колеса автомобиля плохо возвращаются в исходное положение.
  • Во время движения на больших скоростях руль начинает самопроизвольно вибрировать и вращаться.
  • Утечка масла из системы ГУР, что говорит о повреждении сальников, пыльников, тефлоновых колец и т.д.

Если хоть один из вышеперечисленных пунктов можно отнести к вашему автомобилю, то нужно делать срочный осмотр машины. Ведь если не предотвратить поломку, рулевая рейка вашей Дэу Нексия может стать полностью неисправной на большой скорости, а это влечет за собой печальные последствия.

Основные причины износа и поломки реек

Основной причиной износа рулевых реек в нашей стране стоит считать некачественные дороги. Срок службы вашего редуктора прямо пропорционально зависит от качества дорог. Если перед ямами не притормаживать или не объезжать их, со временем вы почувствуете характерный стук передней оси, который станет первым сигналом неисправности.

Знаете ли вы? Рулевое колесо впервые появилось во Франции в 1894 году.

Еще одним из вариантов поломки редуктора принято считать зимний «дрифт». Когда колеса вывернуты и при этом не совершают оборотов, они выдают колоссальную нагрузку на картер и вал. При этом есть риск повреждения сальников и пыльников, в итоге внутрь системы начинает попадать грязь, которая со временем и разрушает весь механизм. Также стоит помнить, что нужно регулярно сменять гидравлическую жидкость в системе.

По статистике самые частые ремонты рулевой Дэу Нексия происходят из-за износа ползуна, уплотнителей и штока. Часто поломка происходит из-за стука в подшипниках, которые испытывают регулярные удары. Дисбаланс подшипников нарушает правильность функционирования редуктора.

Читать еще:  Daewoo nexia система охлаждения

Диагностика неисправности

Диагностику рейки Нексия нужно проводить в три этапа:

  1. Первичный осмотр работоспособности механизма на автомобиле.
  2. Диагностика после снятия механизма, проверка люфта, целостности сальников, втулок и подшипников.
  3. Детальный осмотр всех комплектующих рулевого редуктора.

На первом этапе мы должны убедиться, какой именно механизм дал сбой. Нет ли поломки во вспомогательных механизмах. Нужно проверить целостность системы и наличие гидравлической жидкости. Также проверяем люфты на втулках.

Важно! Зимой перед началом езды нужно несколько раз покрутить рулем в разные стороны, так уменьшается риск поломки рулевого механизма.

На втором этапе весь механизм нужно зажать в тиски. Далее проверить выработку по зубьям в червячной паре. Обязательно стоит убедиться, что на яблоках рулевых тяг не появилась ржавчина. Все это делается для того, чтобы понять, нужна ли полная замена рейки или только часть ее механизма.

На третьем этапе каждый элемент механизма проверяется отдельно. После детальной проверки делается заключение о возможных неисправностях в механизме.

Регулировка рулевой рейки

Если люфт не сильный, то, возможно, ремонт рейки на вашем Дэу Нексия и не понадобится. Устранить люфт можно первой подтяжкой редуктора.

Но стоит отметить, что люфт не обязательно должен бесследно исчезнуть. Дело в том, что без вскрытия мы не можем узнать степень износа шестерен, зубьев торсиона и т.д.

Знаете ли вы? Первый патент на ГУР был выдан в Великобритании в 1902 году. Его законным владельцем стал Фредерик Ланчестер.

И все-таки стоит подтянуть рейку (понадобится помощь товарища), а если подтяжка не даст желаемого результата, тогда стоит обратиться в автосервис.

Для проведения данной манипуляции вы должны придерживаться такого плана:

  1. Основная задача – подтяжка регулировочного винта, который находится в торцовой крышке рулевого механизма.
  2. Для проведения данной манипуляции вам понадобится гаражная яма, а если ее нет, тогда воспользуйтесь домкратом.
  3. Перед тем, как привести в действие домкрат, колеса машины нужно выставить в прямом положении.
  4. Люфт рулевого колеса можно замерить при помощи люфтомера. Показатель не должен превышать 10° (так гласит ГОСТ).
  5. Подтяжку нужно производить не спеша. Немного прокрутив, нужно проверить, не пропал ли люфт на рулевом колесе.
  6. Проверьте машину в динамике, если на скорости почувствуете тяжесть на поворотах, то потребуется ослабление регулировочного винта.

Если люфт и стук исчезли, на скорости руль автомобиля не вибрирует, а при поворотах не приходится прикладывать усилий, то проблема считается решенной. В противном случае нужно обращаться в автомастерскую.

Как проходит ремонт рулевой рейки на Дэу Нексия

Замена рулевой рейки Нексия может потребоваться лишь после полного осмотра механизма профессионалами. В лучшем случае может потребоваться лишь ремонт или замена отдельных частей механизма.

Важно! Используя ГУР при высоких скоростях нужны минимальные усилия для поворота руля, а при малых скоростях усилий требуется больше.

Ремонт рулевой рейки в мастерской происходит таким образом:

  1. Для начала весь механизм хорошенько зажимают в тисках.
  2. Далее снимают пыльники и сдергивают жгуты с рулевых тяг, потом сливают жидкость, которая скопилась в системе.
  3. С помощью ключа выкручивают и снимают шарниры тяг.
  4. Потом откручивают гайку, которая прижимает шток; извлекают пружину и сам шток.
  5. С распределителя аккуратно снимают стопорное кольцо.
  6. Потом выкручивают гайку золотника, затем снимают тыльную опору.
  7. Сдвигают и вынимают из корпуса распределитель, затем достают шток.
  8. Из тыльника извлекают сальник. Для изъятия левого сальника из штока используют специальный съемник.
  9. После того, как механизма разобрали, все детали тщательно очищаются от пыли, грязи и т.д. А далее все обезжиривается.
  10. Когда все подготовлено к обратной установке, начинают смазывать гребенку штока.
  11. Потом шток вместе с сальником возвращают в картер.
  12. Далее смазывают зубья червяка и устанавливают в корпус рулевого редуктора. Используя оправку, устанавливают заранее смазанный подшипник червяка. А потом все фиксируют стопорным кольцом.
  13. Далее заполняют смазкой углубление штока и устанавливают прижим штока. Затем ставят пружину и гайку прижима штока.
  14. Потом прикручивают гайку золотника. Затем пробку золотника заполняют смазкой и также возвращают на место.
  15. В тыльник устанавливают новую центрирующую втулку и надевают уплотнительное кольцо.
  16. Используя оправку, прессуют сальник в тыльник.
  17. Подготовленную рулевую опору устанавливают на рулевую рейку и прикручивают.
  18. После сборки весь механизм проверяют на стенде на работоспособность и отсутствие течи.

Знаете ли вы? Телескопическая регулировка руля впервые появилась на автомобилях марки Форд в 1955 году.

Все вышеперечисленные этапы по замене рейки Нексия стоит проводить только при наличии опыта и специального оборудования. В противном случае лучше обратиться в мастерскую.

Полезные советы от автолюбителей

Новая рулевая рейка Нексия с ГУР имеет приличную цену, поэтому автолюбители рекомендуют придерживаться некоторых советов, чтобы избежать поломки механизма.

Полезные советы:

  • Следите за состоянием пыльников и сальников. Их повреждение является первым шагом к поломке всего механизма.
  • Выкручивая руль в крайнее положение, не оставляете его так на более чем 5 секунд. Не давайте двигателю высокие обороты при полном выкручивании руля. Это приводит к износу ГУР, рулевого редуктора и т.д.
  • Стоит отказаться от зимнего «дрифта», если вы не хотите постоянно ездить в автомастерскую.
  • В мастерской старайтесь контролировать весь процесс разборки-сборки механизма. Механики часто забывают зажимать какие-либо гайки. К тому же, нужно следить, чтобы работа выполнялась чистыми руками, так как в систему может попасть грязь, которая приведет к проблемам уже через несколько дней после ремонта.
Читать еще:  Chevrolet aveo t300 двигатель

Если придерживаться этих советов, то максимально долгая работа механизма без ремонта будет обеспечена.

Подтягиваем рулевую рейку на Дэу Нексия своими руками

У Дэу Нексия, как и у каждого автомобиля, просто обязаны быть слабые места. Одно из них — рулевая рейка. Стук и грохот при движении мало кого обрадуют, особенно, если это касается рулевого механизма. Новая рулевая рейка Нексии способна молча отходить не более 30-40 тысяч км, после чего рейка начинает стучать. Независимо от того, с гидроусилителем машина, или без него. Паниковать в таких случаях не стоит, вместо этого можно подтянуть рулевую рейку на Дэу Нексия, причём, двумя разными способами.

Подтягиваем рулевую рейку на Дэу Нексии

При сильном запущенном стуке рейку спасёт только ремонт или полная замена.

Подтяжкой устраняется лишний зазор между шестерней и рейкой.

Однако если подтянуть рулевой механизм вовремя, пробег до капремонта рулевого можно увеличить. Для подтяжки нам пригодятся либо ключи на 26 и 50 либо молоток, длинный бородок с загнутым концом и тот же ключ на 26. Первый вариант для ленивых:

  1. Устанавливаем автомобиль на ровной площадке.
  2. Подставляем под задние колеса противооткаты.
  3. Срываем болты левого колеса.
  4. Вывешиваем левую сторону и снимаем колесо.
  5. Выворачиваем руль до упора вправо.
  6. Для страховки устанавливаем под рычаг подставку.

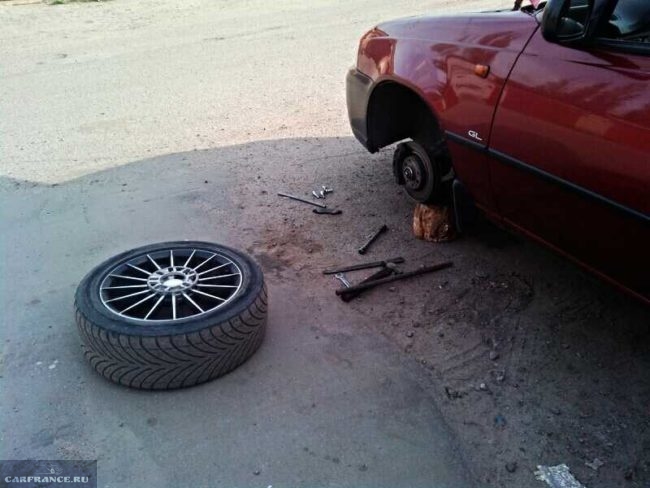

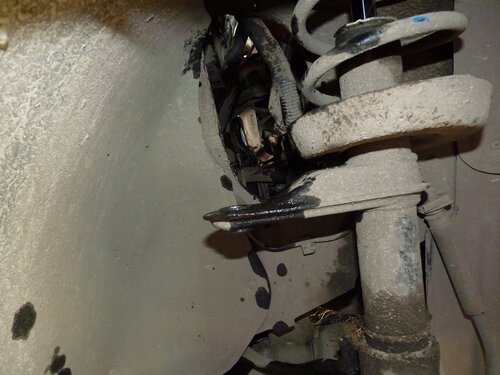

Вывешиваем колесо автомобиля и ставим подставку.

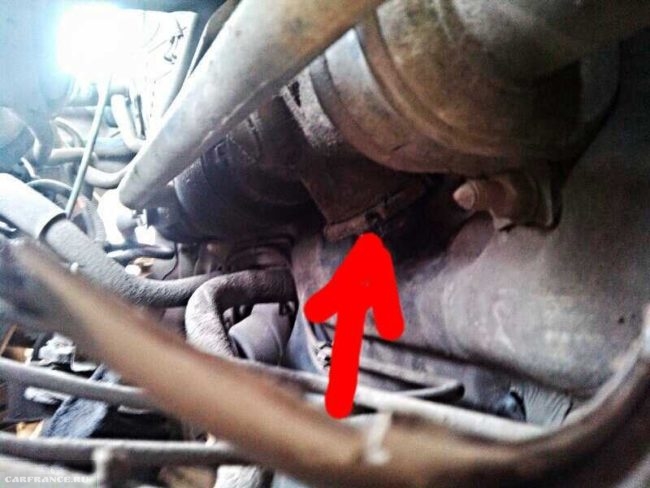

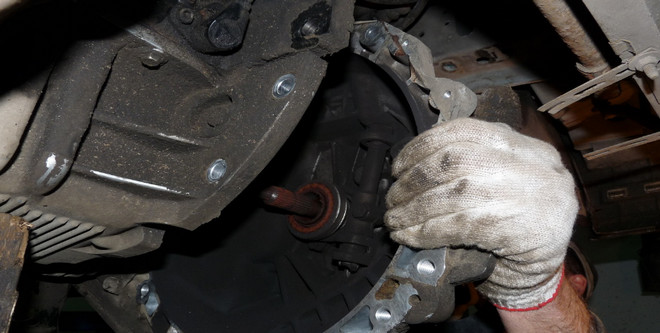

Место для удара воротком.

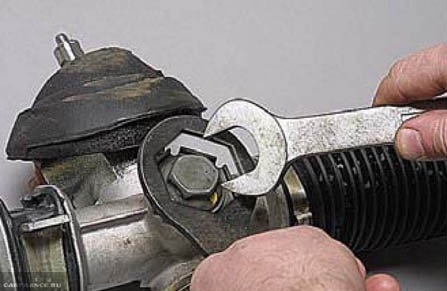

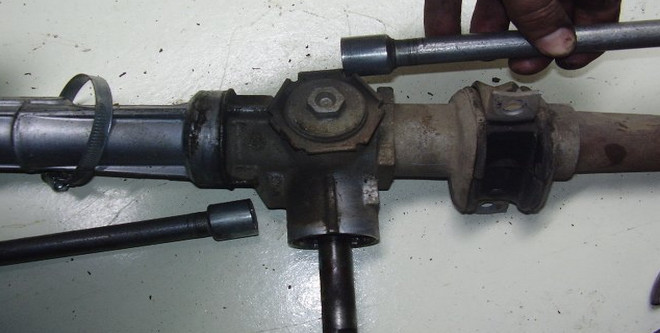

Так выглядит процесс регулировки на снятом рулевом механизме.

Альтернативный вариант

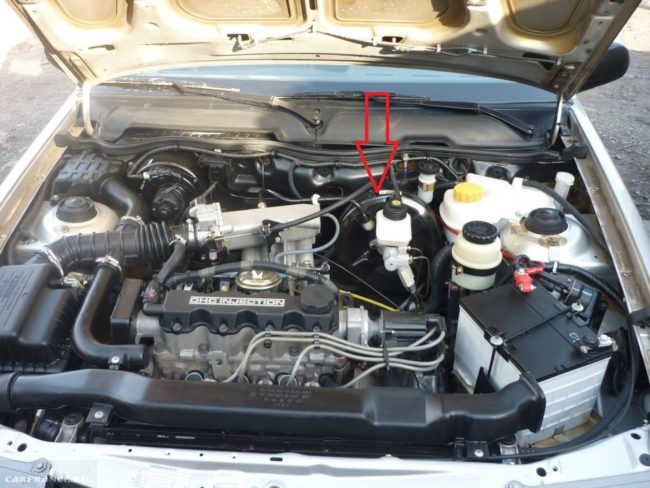

Второй вариант подтяжки рейки более удобный, но и более трудоёмкий. В этом случае для регулировки мы будем снимать вакуумный усилитель тормозов.

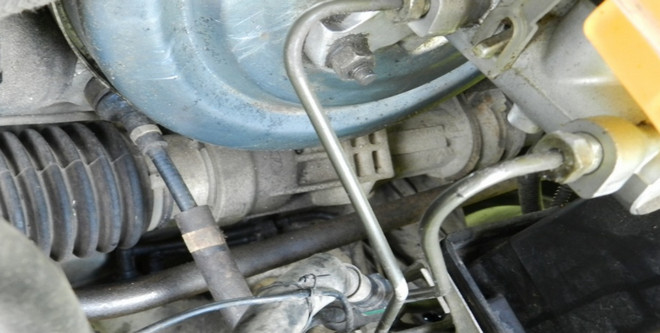

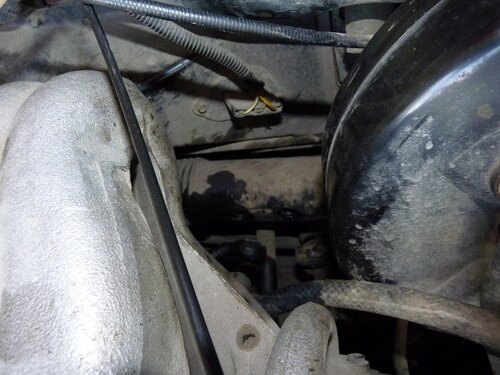

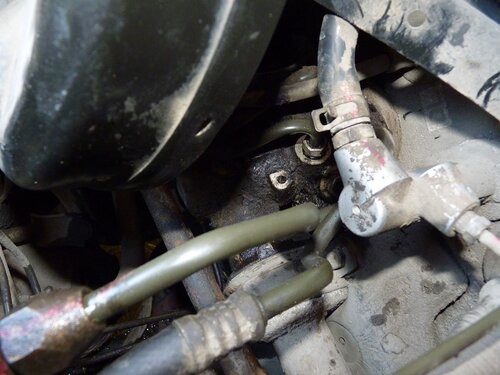

Со снятым вакуумным усилителем тормозов открывается доступ к рейку сверху.

  1. Если его снять, то мы сможем более точно отрегулировать зазор между рейкой и плунжером.
  2. Для ослабления корончатой контргайки будем использовать накидной ключ на 50, а в остальном по параметрам и методике алгоритм соответствует предыдущему.
  3. В последнем случае после регулировки нам удастся завернуть контргайку с номинальным усилием в 70 Нм и при этом ключом на 26 удерживать регулировочную пробку. Это повысит точность регулировки.

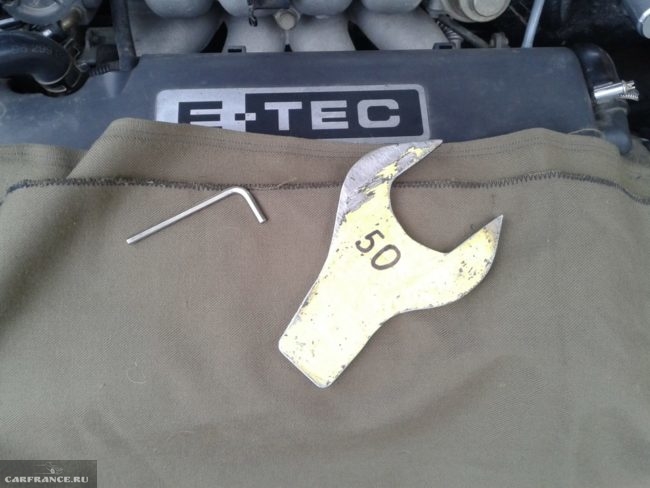

Для удобства подтяжки некоторые умельцы мастерят вот такой короткий ключ на 50, но проблема в том, что на старых Нексиях контргайка часто бывает сбитая и ключ проворачивается.

Выводы

Если на ходу руль вращается свободно, люфт в пределах допустимых 10 градусов и при повороте колеса сами возвращаются в нейтральное положение, регулировка прошла успешно. Удачной всем работы, ровных дорог и плавных поворотов!

Ремонт рулевой рейки(фотоотчет).

Опции темы
Отображение
  • Линейный вид
  • Комбинированный вид
  • Древовидный вид

Ремонт рулевой рейки(фотоотчет).

Добрый, всем, день. Пришла пора ремонтировать рулевую рейку(с ГУР-ом). Причины: стук при проезде мелких неровностей и при покачивании руля из стороны в сторону. Всю остальную ходовую отремонтировал, поэтому осталась рейка(это ответ на возможные вопросы по поводу вышедших из строя рулевых наконечников). Подтягивание рулевых тяг и самой рейки не принесло желаемых результатов — в районе крепления тяг люфта нет, а при подтягивании стук еще сильнее и руль крутится тяжелее.

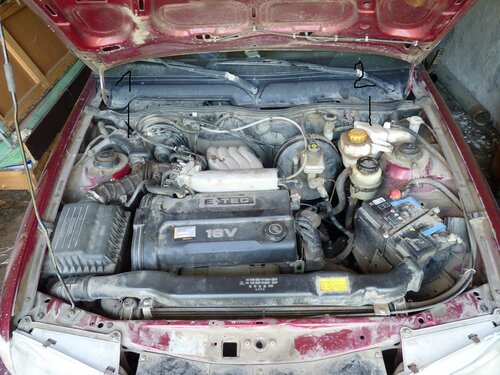

И так, начнем, исходная позиция

далее, для удобства, я открутил расширительный бачок охлаждающей жидкости(1) и какой-то аппендикс на воздухозаборнике(1).
Слил жидкость ГУР-а из системы

. НО . сливается не вся жидкость, остаётся в рейке и трубках, поэтому при сборке надо иметь запас.
Откручиваем трубки

(мне не удалось отвернуть сразу все, поэтому я отворачивал две сначала, а две уже после того, как открутил крепление).
Позже отвернул крепления рулевых тяг(за тягами на болтах стоят шайбы, важно их не потерять)

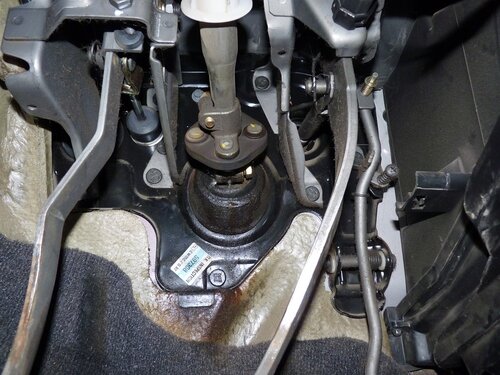

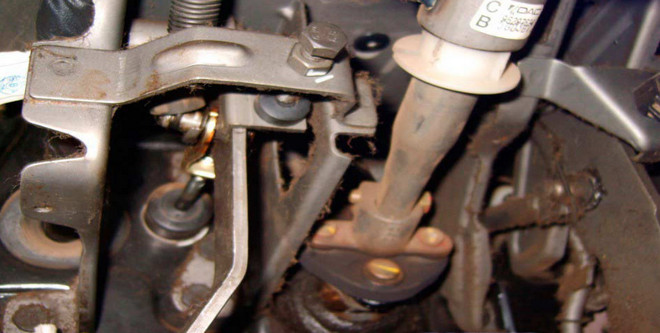

Открутил болт на крестовинке рулевого вала(дальний, тот который на валу вала-шестерни), ВНИМАНИЕ его надо выкрутить полностью, иначе вал из крестовинки не выйдет.

Вывернул два болта и открутил две гайки крепления рейки к кузову, для этого использовал ключ-трубку(торцевой) на 12, потому, что головкой неудобно, она не налезает на гайку(не позволяет длина шпильки). Вынимал рейку через проем в правой колесной арке, но для этого пришлось снять рулевую тягку полностью(с рулевым наконечником).

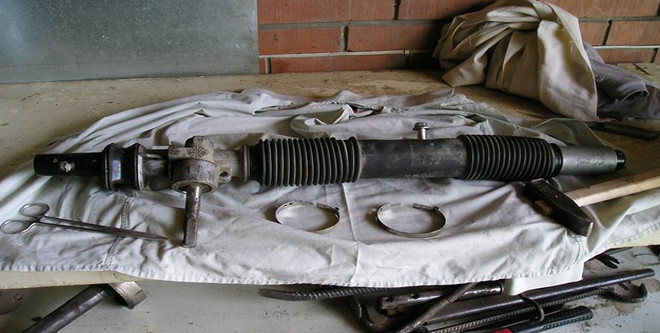

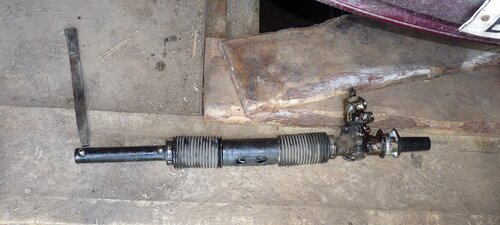

А вот и она

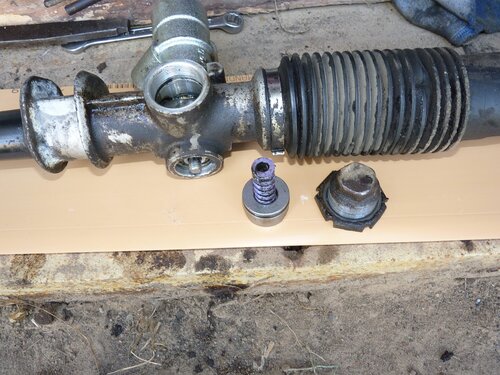

Вывернул гайку, с помощью которой произодится подтяжка

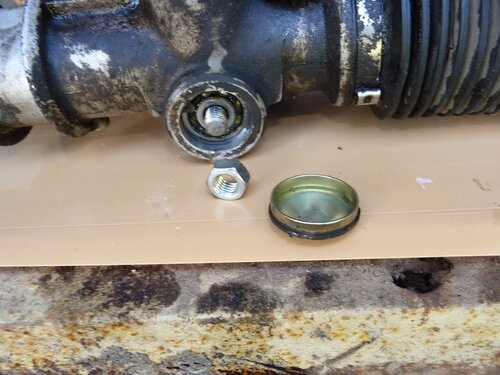

Выковырял заглушку
и отвернул гайку крепления вала

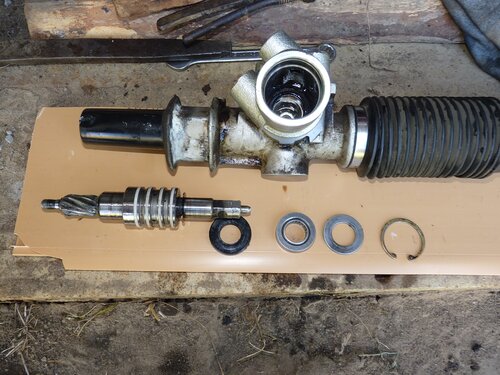

Вынул стопорное кольцо и вынул вал(детали стояли в порядке слева направо по фото)

подшипник показался мне дохлым, т.к. мотался на валу, но радиального люфта у него не было, поэтому он остался.

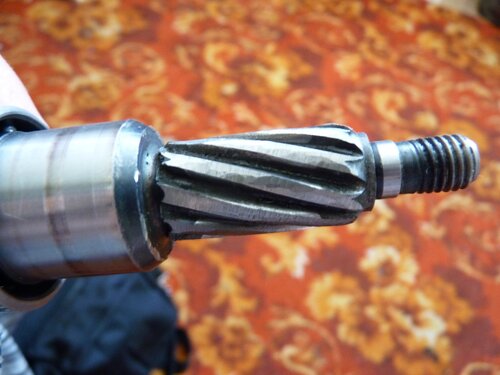

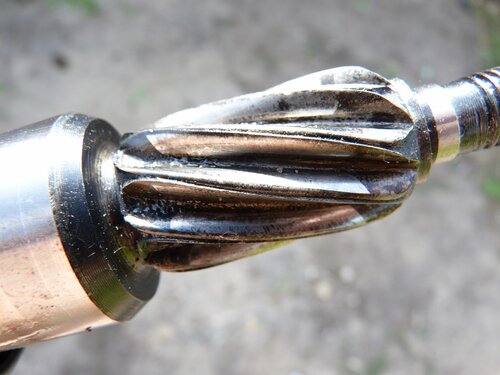

Диагноз: выработка на червяном валу, хотя, может быть он и должен так выглядеть, но это как-то не здорово.

ИМХО при подтяжке верхний край зуба вала упивается в глубину между зубьев на рейке, в итоге руль тяжело крутится, а зазор ни куда не девается.
Т.К. запчпстей к рейке в ГУРом нет, то выход у меня был один — болгаркой сточил слегка металл на вершинах зубцов вала(он сможет сесть глубже).

Так стал выглядеть вал после обработки.

Сборка в обратной последовательности.

После сборки руль стал почти вверх ногами, но это легко исправляется самим рулевым колесом.

После ремонта стуки стали заметно меньше, попробую еще подтянуть.

Вердикт: Возможно это поможет на какое-то время, но это не выход. Планирую замену своей рейки, но с ГУР-ом дорого, буду ставить без гура, отсюда вопрос, что делать с насосом?
Может быть, если поддерживать рейку в слегка перетянутом состоянии(площадь сцепления зубцов больше), то она дольше проходит, но не факт, металл на валу очень мягкий.

После подтяжки отпишусь, извиняюсь за возможные ошибки(лень перечитывать.)

Все про ГУР Nexia: обслуживание, возможные поломки

Автомобили за годы своего развития получили множество дополнительных систем, обеспечивающих комфорт вождения. Одна из них – гидроусилитель руля, сейчас устанавливающийся не только на дорогие автомобили, но и на некоторые комплектации бюджетной Daewoo Nexia.

Сам по себе ГУР очень удобен, с ним руль крутится невероятно легко и даже при длительных поездках по городу руки не устают. Но, как и любой другой, притом – достаточно сложный и высоконагруженный, механизм, гидроусилитель требует периодического обслуживания и подвержен ряду возможных поломок.

Полный комплект ГУРа Daewoo Nexia

Принцип работы ГУР

Современный усилитель руля состоит из жидкостного контура, бачка, насоса и гидравлического узла. Также в нем могут использоваться электронные блоки управления, позволяющие распределять нагрузку более интеллектуально, в зависимости от скорости автомобиля (чем медленнее – тем больше усилие). Гидравлический узел состоит из двустороннего цилиндра с поршнем, он связан непосредственно с рулевыми сошками.

При прямолинейном движении масло в системе постоянно циркулирует по кругу не создавая давления на поршень. Но при повороте руля также сдвигается поворотный золотник, который изменяет распределение масла по двум сторонам поршня. С одной стороны давление нагнетается, а из другой масло откачивается в бачок. Возросшее гидравлическое давление сдвигает поршень, который давит на рулевую сошку и снимает часть усилия с рулевого колеса.

Схематически система в Daewoo относительно проста, но все ее элементы работают под высокой нагрузкой, что приводит к относительно частым протеканиям гидравлической жидкости. Также может выходит из строя насос или отдельные его элементы, например – ремень.

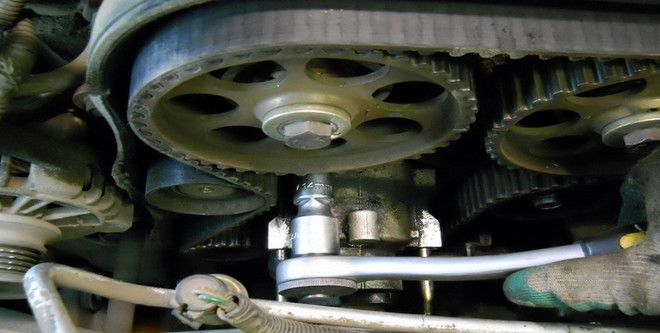

Гидравлический насос гидроусилителя руля для Daewoo Nexia

Возможные поломки

Наиболее частая проблема с усилителем руля на Daewoo Нексия – протекание масла. Периодически в системе прогнивают или изнашиваются сальники, откуда масло начинает подтекать. На самом деле подобной проблеме подвержены почти все ГУР.

Часто на небольшие течи в пару капель масла водители не обращают внимание. Но любое небольшое протекание рано или поздно перерастет в полноценную течь, и вы можете посреди дороги остаться без гидравлической жидкости, что приведет к поломке насоса и генератора.

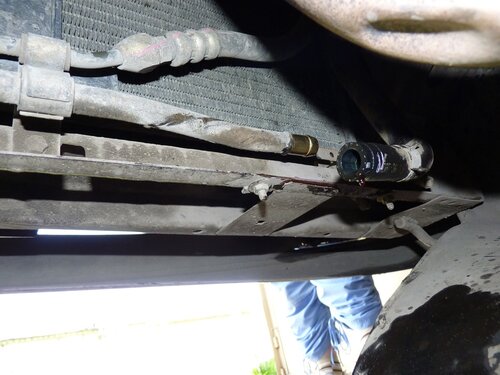

В Daewoo Nexia есть два стандартных места для протекания из ГУР: в районе насоса и возле педалей, в ногах водителя. В случае с насосом нужно точно найти место течи, это могут быть как шланги и места их соединений, так и сам насос, тогда его придется разбирать и менять прокладки. А если течь обнаружена в районе педального узла, то нужно купить комплект новых сальников и провести замену.

Другая популярная проблема – выход из строя насоса. Причин может быть множество, но насос прост в конструкции, легко разбирается и можно как заменить его полностью, так и приобрести отдельные детали.

Также при повороте руля на Daewoo Nexia может появляться шум или свист. Такая проблема точно связана с ГУР, но определить источник шума не всегда возможно. В первую очередь нужно проверить ремень, ведущий к насосу. Он мог провиснуть, износиться или испачкаться в масле, из-за чего возникает проскальзывание, в таком случае все решается заменой. Если же дело не в ремне, то стоит проверить подшипник насоса.

Обслуживание ГУР

Гидроусилитель руля требует определенного обслуживания, в частности, нужно периодически менять жидкость. Сложность в том, что точные цифры пробега для Daewoo нигде не указаны. Многие водители ездят по 100 тысяч километров и более, но делать этого не рекомендуется, сообщество владельцев Nexia сошлось на мнении, что менять жидкость нужно каждые 50 тысяч пробега.

Процедура относительно проста, вам понадобится набор простых инструментов (ключи, пассатижи, отвертки), несколько пустых посудин, ветошь и бензин. Также нужна гидравлическая жидкость или же трансмиссионное масло для автоматических коробок.

При замене нужно поднять перед Nexia, открыть капот и найти бачок с жидкостью ГУР. Из него можно слить масло двумя способами – сразу отсоединить патрубок и быстро подставить относительно большую посудину, чтобы масло не залило все подкапотное пространство. Но автолюбители рекомендуют купить в аптеке резиновую грушу и откачать масло из бачка с помощью нее, а уже потом отсоединять шланги, так меньше рисков.

Замена жидкости в ГУР Daewoo Nexia

После того, как масло слито, шланги системы нужно сразу положить в посудину для сбора и при выключенном двигателе провернуть руль в обе стороны до упора, это поможет слить масло из контура.

Снятый бачок лучше всего промыть обычным бензином. Стоит обратить внимание, что внутри бачка Nexia есть фильтр, его нельзя вытащить, но можно открутить и промыть внутри бачка.

Затем нужно вернуть на место бачок, подсоединить шланги и залить новую жидкость до максимальной отметки. После этого нужно снова провернуть руль вашего Daewoo от упора и до упора, часть масла уйдет и нужно будет долить еще, после чего опять провернуть руль. Если уровень опять упал – опять доливаем до max (уровень жидкости нужно смотреть при ровно выставленных колесах). Но и это не все, после того, как масло будет залито – нужно завести машину и еще раз провернуть руль от упора и до упора и еще раз проверить уровень.
