Привод дроссельной заслонки лада гранта

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла.

При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки.

Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя.

При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель.

Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения.

В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности.

Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия).

В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах.

Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля.

Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов).

В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы.

При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место (съехать на обочину, покинуть перекресток и тому подобное).

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин -1 , не смотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр.

В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов.

Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы.

При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Код ошибки неисправность дроссельной заслонки Лада Гранта

  1. Особенности дроссельного узла Лада Гранта
  2. Электронная педаль газа Лада Гранта
  3. Неисправности электронной педали газа
  4. Чистка электронной дроссельной заслонки E-Gas Лада Гранта 16V

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Читать еще:  Регулировка стояночного тормоза лада калина

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место

(съехать на обочину, покинуть перекресток и тому подобное).

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин -1 , несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Электронная педаль газа Лада Гранта

На современных автомобилях вместо обычного тросикового привода управления дроссельной заслонкой устанавливают так называемую «электронную педаль газа». В таких авто положением дроссельной заслонки управляет электроника. Когда вы нажимаете или отпускаете педаль газа, информация об этом идёт в блок управления (ЭБУ) и только после обработки и корректировки уже даётся команда в модуль дроссельной заслонки. О плюсах и минусах такой системы, а также о признаках неисправностей и пойдёт речь в данной статье.

Для тех, кто привык к механическим приводам, где нажатие на педаль газа напрямую вызывает перемещение дроссельной заслонки, будет непривычным и неизвестным управление автомобилем с электронной системой. Чтобы разобраться, нужно понять принцип работы «электронной педали» и её отличие от обычной механической.

Педаль газа с механическим управлением дросселем

В механическом приводе управления дроссельной заслонкой к педали газа прикреплён тросик, который идёт напрямую из салона в подкапотное пространство и другим концом прикручивается к приводу управления дросселем (полукруглая железная деталь рядом с дросселем). При нажатии на педаль тросик натягивается и тянет на себя эту деталь, которая напрямую соединена с дроссельной заслонкой и находится обычно с ней на одной оси вращения. Заслонка приоткрывает или закрывает трубопровод, по которому в двигатель подаётся воздух. Остальное делает электроника. Чтобы добиться нужного крутящего момента, электронный блок изменяет момент зажигания и момент впрыска топлива в камеру сгорания. Тем самым регулируется топливно-воздушная смесь и достигается требуемая величина крутящего момента.

Педаль газа с электронным управлением дросселем

Здесь всю работу на себя берёт электроника. На педальном механизме установлены датчики положения педали газа. Информация с этих датчиков поступает в электронный блок управления, в котором анализируются все необходимые параметры для оптимального изменения величины крутящего момента. Эти параметры анализируются постоянно, непрерывно и при нажатии на педаль газа, после совершения нужных рассчётов электроника подаёт команду в модуль управления дроссельной заслонкой. Команда — это сигнал изменения положения заслонки на определённую величину угла.

Получив такую команду, модуль управления выполняет перемещение дроссельной заслонки. Для этого используется электродвигатель. Положение заслонки меняется, также при необходимости меняются момент зажигания и впрыска, достигается нужный крутящий момент и автомобиль трогается с места или ускоряется.

В модуле управления расположены угловые датчики положения дроссельной заслонки, информация с них поступает также в электронный блок, тем самым происходит обратная связь и электроника «узнаёт», в каком положении сейчас находится заслонка, выполнилась ли команда на изменение угла и т.п. Данная информация со всех датчиков поступает в блок управления постоянно. При изменении какого-либо параметра мгновенно принимаются меры для оптимального изменения других важных параметров. Благодаря этому достигается оптимальная работа двигателя, нужный крутящий момент, оптимальный расход топлива, а также устойчивая работа двигателя на холостых оборотах.

Крутящий момент

Чтобы изменить величину крутящего момента, электронный блок управления может изменить один или несколько параметров:

  • угол открытия дроссельной заслонки
  • давление наддува (если двигатель с турбонаддувом)
  • момент зажигания
  • момент впрыска топлива
  • включение/отключение цилиндров

Величина крутящего момента постоянно корректируется и зависит от следующих факторов:

  • условия запуска двигателя
  • устойчивые обороты холостого хода
  • содержание O2 в отработавших газах
  • ограничения по мощности и количеству оборотов
  • АКПП (при переключении передач)
  • контроль тяги при торможении
  • принудительный холостой ход при торможении
  • работа оборудования (климат-контроль, кондиционер)
  • круиз-контроль (включен ли режим)

Неисправности электронной педали газа

В электронной системе предусмотрена контрольная лампа EPC, которая загорается на приборной панели при наличии какой-либо неисправности в системе или при нарушении её работы. Если сигнал с датчиков перестанет приходить или будет приходить неверным, эта лампа оповестит вас об этом. В приводном механизме педали газа размещены 2 датчика — это потенциометры со скользящим контактом, эти контакты соприкасаются с контактными дорожками. Один датчик нужен для того, чтобы отправлять информацию о положении педали. Второй является контрольным и также передаёт информацию.

Читать еще:  Каталог запчастей лада калина универсал

При изменении положения педали газа происходит изменение сопротивления этих датчиков, электронный блок «видит» это по изменению значения напряжения. Если возникают какие-то неполадки, то как правило нужно заменить один или оба датчика, а также проверить контакт между датчиком и дорожками. Бывает, что на эти дорожки попадает грязь или пыль и нужного контакта не достигается. В этом случае их необходимо хорошо почистить. При отсутствии сигнала с одного датчика положения педали газа:

  • регистрируется неисправность, включается контрольная лампа EPC
  • работа на холостых оборотах до того момента, пока система не опознает работоспособность второго датчика
  • после проверки и получения сигнала со второго датчика можно ехать дальше
  • при нажатии на педаль газа до упора обороты будут расти медленно
  • система будет пытаться себя «подстраховать», определяя холостой ход по сигналам торможения и положению педали тормоза
  • отключатся дополнительные системы, влияющие на работу двигателя — круиз-контроль

При отсутствии сигналов с двух датчиков положения педали газа одновременно:

  • регистрируется неисправность, включается контрольная лампа EPC
  • на педаль газа не реагирует
  • на холостом ходу обороты повышены до 1500 об/мин

При отсутствии сигнала с одного датчика положения дроссельной заслонки:

  • регистрируется неисправность, включается контрольная лампа EPC
  • отключается круиз-контроль и принудительный холостой ход
  • нормально реагирует на педаль газа

При отсутствии сигнала с обоих датчиков положения дроссельной заслонки:

  • выключается привод заслонки
  • на педаль газа не реагирует
  • холостые обороты повышены до 1500 об/мин

Таким образом, по симптомам можно определить, какой именно датчик вышел из строя. Если вы разбираетесь в электрике, можно заменить их самостоятельно. Иначе лучше доверить это специалистам. Диагностика в автосервисе покажет точную причину.

Чистка электронной дроссельной заслонки E-Gas Лада Гранта 16V

Решил почистить электронную дроссельную заслонку E-Gas т.к. начались проблемы с оборотами двигателя, присутствовали провалы, иногда при запуске двигателя тахометр показывал 500 — 600 об/мин и двигатель работал не устойчиво, нажмешь на газ и выравнивалось до 800об/мин, иногда едешь нажимаешь на газ — машина тупит, дергается, а однажды после того как заглушил, двигатель не запускался, но после нескольких попыток запустился, к тому же за 40000км не разу не чистил дроссель, как выясняется это нужно делать периодически. Купил Hi-Gear Throttle Body Cleaner Очиститель впускного тракта. Некоторые используют очиститель карбюратора и нормально очищают. Сбросил минусовую клемму аккумулятора, открутил три гайки крепления дросселя, снял воздушный патрубок, вынул дроссель.

элекронный дросель BOSCH 0 280 750 526 E-Gas 16v 21126-1148010

Инструкция по чистке дроссельного узла на автомобилях LADA

В некоторых случаях проблемы в работе двигателя могут быть связаны с образованием всевозможных отложений на стенках дроссельной заслонки. В таком случае может помочь чистка дроссельного узла (ДУ). Расскажем, как выполнить эту процедуру своими руками.

Процесс чистки ДУ выполняется аналогично на всех современных автомобилях LADA (XRAY, Vesta, Largus, Priora, Granta, Kalina, Lada 4×4). Примеры работ на конкретных моделях LADA вы найдете в комментариях.

Нужно ли снимать ДУ? Для чистки дроссельного узла снимать его не обязательно. Однако при демонтированной детали сделать это можно будет проще и лучше (см. как снять ДУ).

Чем чистить ДУ? В книге по ремонту и эксплуатации автомобиля LADA Vesta (и других моделей LADA) указывается, что для промывки дроссельного узла необходимо средство для очистки впускного трубопровода двигателя. В крайнем случае, можно воспользоваться средством для очистки карбюратора.

Как чистить ДУ? Распыляем чистящее средство не только саму дроссельную заслонку и полость вокруг нее, но и все каналы и скрытые полости. Допускается использование мягкой ветоши. При чистке ДУ с Е-газ, следите, чтобы чистящее средство не попало в электрическую часть узла. Процесс показан на видео:

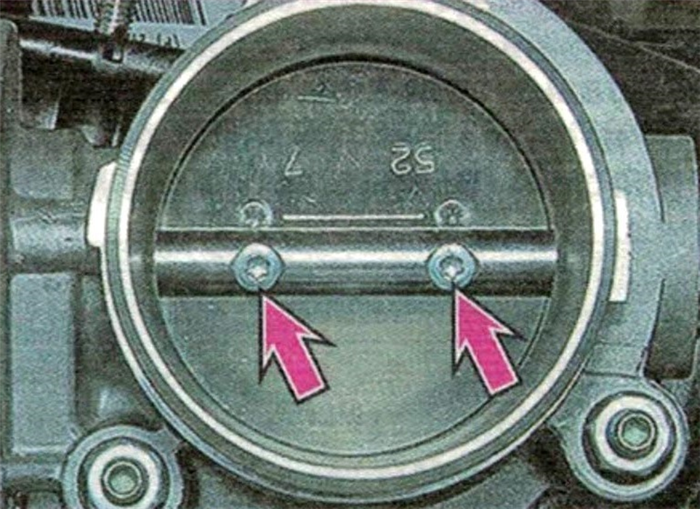

  • Запрещается выворачивать винты крепления дроссельной заслонки. Если затем они будут плохо завернуты и законтрены, вывернувшийся винт может попасть в цилиндр двигателя и вывести его из строя.
  • Использовать для чистки грубую ворсовую ткань или металлическую щетку.
  • Не трогать дроссельную заслонку на автомобилях с электронной педалью газа, чтобы не сбить заводскую настройку.

Если устранить неисправность двигателя чисткой дроссельного узла не удалось, то дроссельный узел необходимо заменить (если вы уверены, что причина неисправности именно в нем). При установке нового дроссельного узла может потребоваться специальное диагностическое оборудование для того, чтобы проверить «калибровку» положения дроссельной заслонки в крайних положениях. Такую операцию можно выполнить на специализированной станции ТО. См. также Процедура адаптации нуля дроссельной заслонки на Lada Vesta и XRAY.

А вам приходилось чистить дроссельный узел самостоятельно? Какие при этом были трудности?

Motorhelp.ru диагностика и ремонт двигателя

Электронный дроссель ВАЗ: конструкция, диагностика, промывка и ремонт.

В этом материале я хочу рассказать о конструкции, диагностике и ремонте электронной дроссельной заслонки (патрубка) фирмы Делфи, устанавливаемой на автомобили ВАЗ совместно с системой управления двигателем М74. Поводом к написанию этой статьи послужила одна очень типичная неисправность на автомобиле ВАЗ 2115 с нетипичной причиной, о которой я расскажу несколько позже. Сразу хочу предупредить, автор этой статьи не несет никакой ответственности за неквалифицированное вмешательство и ремонт электронной дроссельной заслонки в случае выхода её из строя и возникновения аварийных ситуаций на дороге, поскольку ремонт этого узла не предусмотрен, а только замена.

Читать еще:  Лямбда зонд лада ларгус

Конструкция.

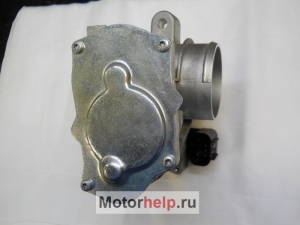

Дроссельная заслонка (патрубок) с электроприводом предназначена для дозирования количества воздуха, поступающего во впускной коллектор. Изменение количества поступающего воздуха достигается поворотом заслонки электродвигателем, который управляется контроллером. Основные части дроссельного узла:

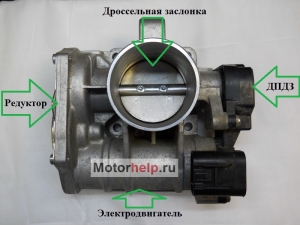

Все фотографии кликабельны!


1. Корпус
2. Заслонка
3. Редуктор
4. Электродвигатель
5. Датчики положения дроссельной заслонки.

Схема подключения указана ниже:

Снятие дроссельного узла:
1.Выключить зажигание, снять клемму минус с аккумулятора.
2. Открутить хомуты и снять шланг впускной трубы от дросселя.
3. Отсоединить колодку жгута.
4. Отвернуть 4 болта крепления дроссельного узла от впускного коллектора и снять его.

Типичные неисправности и их диагностика.
Детская болячка первых выпусков автомобилей ошибка P2135 (Рассогласование сигналов датчиков А и В положения дроссельной заслонки) проявляется в виде неустойчивого холостого хода, ограничения оборотов до 2000 и пропадания тяги. Успешно лечится обжимкой, подгибанием и пропайкой контактов колодки дроссельного узла либо заменой всего жгута электропроводки. На большинстве автомобилей давно вылечено, на новых почти не встречается.
Плавание оборотов и неустойчивый холостой ход.
Здесь мы остановимся подробнее, поскольку явление это обычное и проявляется рано или поздно почти на всех автомобилях. Основная причина здесь — несоответствие угла открытия дроссельной заслонки количеству поступающего воздуха. На большинстве автомобилей лечится промывкой. Дроссельную заслонку желательно мыть не реже чем раз в 20- 30 тыс. км. иначе отложения сажи и частиц масла создают препятствия для движения воздуха в режиме холостого хода со всеми вытекающими последствиями. Поэтому дроссельный узел надо содержать в чистоте и порядке — это аксиома.
Вторая причина плавания оборотов холостого хода — это люфт дроссельной заслонки. Как это проявляется и как диагностировать. Ниже приведен скриншот диагностической программы SMS-диагностик. Параметры сняты с автомобиля ВАЗ 2115 с системой управления двигателем М74.

Здесь стоит обратить внимание на большой расход воздуха, относительное наполнение и время впрыска. При этом угол открытия дроссельной заслонки очень мал и контроллер, пытаясь стабилизировать холостой ход, загоняет угол опережения зажигания в минус. Происходит это потому, что реальный угол положения дроссельной заслонки не соответствует тому углу, который вычисляет блок управления, из-за люфта. Причем если сделать инициализацию дросселя, то некоторое время двигатель может работать нормально, но спустя какое-то время или после перезапуска ситуация с плаванием оборотов повторяется.
Здесь стоит упомянуть, что при загрязнении дросселя, параметры будут тоже отличаться от нормы с той лишь разницей, что угол открытия заслонки становится больше чем обычно.
Для примера приведу скриншот с нормальными параметрами:

Как устранить люфт дроссельной заслонки.
Для этого дроссельный узел необходимо разобрать. Со стороны редуктора откручивается 4 винта (торкс на 15), крепящие крышку.

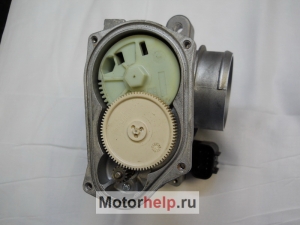

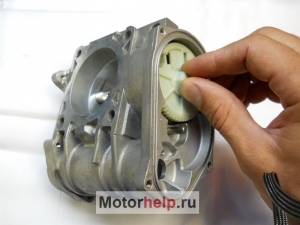

Здесь мы видим шестерни передаточного механизма.

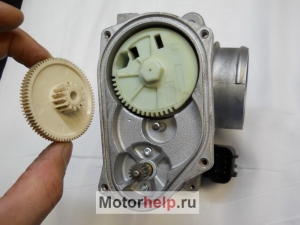

Средняя шестерня просто вынимается.

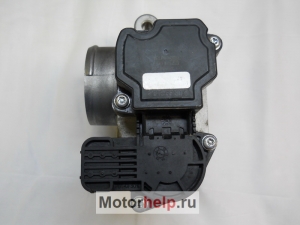

С другой стороны расположены датчики положения дроссельной заслонки и электрический разъем. Крепятся винтами с очень редким пятигранным торксом. Фото ниже:

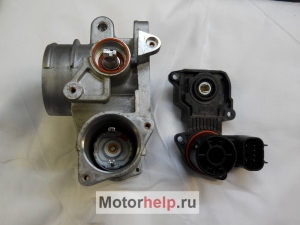

Снимаем. Виден электродвигатель в корпусе и ось заслонки.

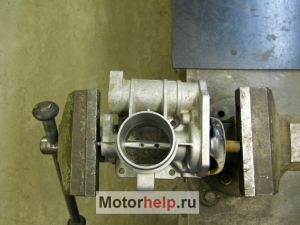

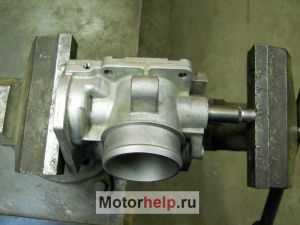

Дальше необходимо с помощью пресса или тисков выдавить ось дроссельной заслонки со стороны ДПДЗ в сторону шестеренок.

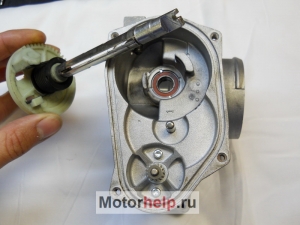

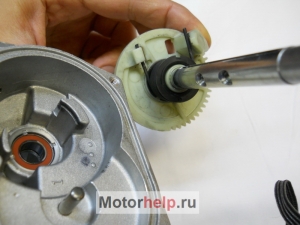

Снимаем ось.

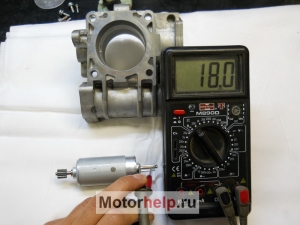

Электродвигатель нет необходимости снимать, если он исправен. Проверить его можно просто измерив сопротивление на контактах. Сопротивление должно быть приблизительно в пределах от 10 до 30 Ом.

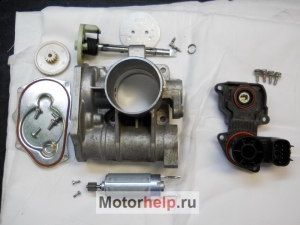

Далее фото всех составных частей электродросселя в разобранном виде.

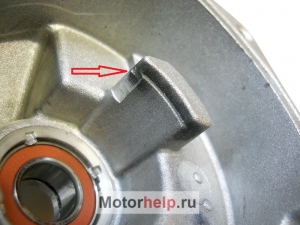

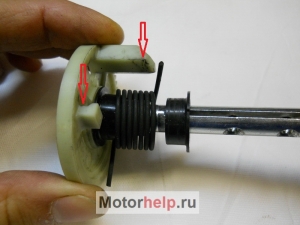

Позиция дроссельной заслонки, когда не задействован электропривод, определяется положением усов пружины между упоров — приливов в корпусе дроссельного узла и составляет приблизительно около 10% открытия относительно закрытого положения.

Люфт по оси вращения дроссельной заслонки появляется из-за выработки на алюминиевых упорах пружины. Отмечено красной стрелкой:

Здесь есть 2 варианта: либо замена дроссельного узла, а он не дешев, на момент написания статьи (сентябрь 2013) составляет порядка 2500 руб. Либо можно убрать люфт путем устранения зазора между усами пружины и приливами корпуса.
Суть предлагаемого мной способа устранения люфта состоит в том, чтобы немного раздвинуть усы пружины на величину зазора, проточив, например надфилем, канавки под усы в пластиковых упорах на самой шестерне.

После доработки проверяем рукой люфт. Однако следует учесть, что незначительный люфт, порядка 0,1-0,2 мм по оси вращения все равно будет присутствовать из-за неплотной посадки пружины на втулках оси.

Если все в порядке, собираем в обратном порядке. Ось дроссельной заслонки фиксируется от смещения шайбой с плотной посадкой, фото ниже:

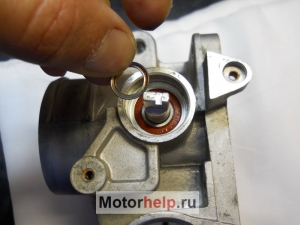

Запрессовать эту шайбу обратно на ось можно с помощью подходящей трубки или например глубокой головки на 10.

Важное примечание! После ремонта, замены электронной дроссельной заслонки или замены контроллера ЭСУД необходимо выполнить адаптацию нуля положения дроссельной заслонки. Делается это очень просто. Первое включение зажигания после ремонта должно сопровождаться выдержкой не менее 30 секунд. В течении этого времени будет слышно как включится электропривод заслонки, повернет заслонку до полного закрытия и вернет её в исходное положение. После этой процедуры адаптацию дросселя можно считать выполненной и двигатель можно заводить.
Если вы все сделали правильно, холостой ход станет стабильным и равномерным.скачать dle 10.6фильмы бесплатно
