Схема электрооборудования Лада Калина, Lada Kalina

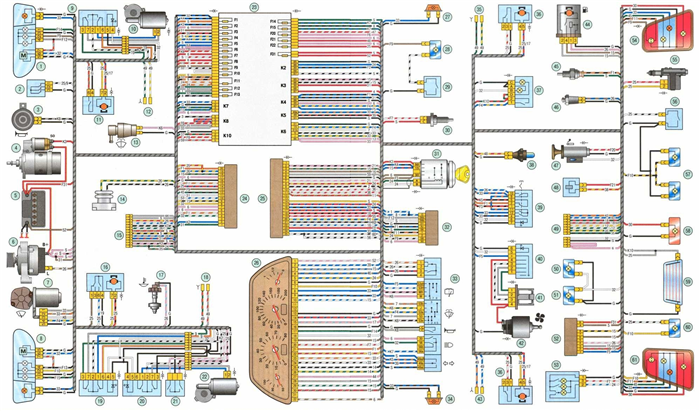

Электросхема автомобилей Лада Калина ВАЗ-1118:
1 – правая блок-фара;
2 – выключатель подкапотной лампы;
3 – звуковой сигнал,
7 – электродвигатель очистителя ветрового стекла;
8 – левая блок-фара;
9 – переключатель электростеклоподъемника правой передней двери (пассажирcкая);
10 – моторедуктор электростеклоподъемника правой передней двери;
11 – замок правой передней двери;
12 – колодка подключения к правой передней колонке;
13 – электродвигатель омывателя ветрового стекла,
14 -датчик температуры воздуха;
15-колодка подключения к жгуту проводов системы впрыска:
16 – замок левой передней двери;
17 – датчик уровня тормозной жидкости,
18 – колодка подключения к левой передней колонке;
19 – переключатель электростеклоподъемника правой передней двери (водительская):
20- переключатель электростеклоподъемника левой передней двери:
21 – выключатель блокировки дверей в блоке переключателей;
22 – моторедуктор электростеклоподъемника правой передней двери.
23 – монтажный блок;
25 – блок управления электропакетом;
26 – комбинация приборов;
27 – правый боковой указатель поворота;
28 – лампа освещения вещевого ящика:
29 – выключатель лампы освещения вещевого ящика’
30 – выключатель стоп-сигнала;
31 – выключатель зажигания;
32 – модуль управления светотехникой
33 – подрулевой переключатель;
34 – левый боковой указатель поворота:
35 – колодка подключения к правой задней колонке;
36 – замок задней двери,
37 – выключатель обогрева заднего стекла;
38 – выключатель блокировки заднего хода;
39 – выключатель аварийной сигнализации,
40 – переключатель электродвигателя отопителя;
41 -дополнительный резистор;
42 – электродвигатель отопителя;
43 – колодка подключена к левой задней колонке;
44 – электробензонасос с датчиком уровня топлива,
45 – выключатель лампы света заднего хода;
46 – датчик включения ручного тормоза.
48 – блокировка заднего хода,
49 – колодка подключения к радиоаппарату:
50 – лампы подсветки рычагов управления отопителем
52 – блок управления электромеханическим усилителем руля;
53 – блок освещения салона;
54 – правый задний фонарь,
55 – моторедуктор блокировки багажника;
56 – выключатель в замке багажника,
57 – фонари освещения номерного знака,
58 – дополнительный сигнал торможения,
59 – элемент обогрева заднего стекла;
60 – фонарь освещения багажника;
61 – левый задний фонарь
Примечание. На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «6».
Условные обозначения «S» и «G» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно.
Для монтажного блока вместо его численного обозначения указывается конкретный предохранитель или реле, например «F1» или «К1» В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например “25/17».
Электросхемы Калины
Никакие работы по доработке электрики или по подключению дополнительного электрооборудования не могут проходить без электросхем. Далее Вы найдете набор электрических схем ВАЗ 1117, 1118 и 1119.

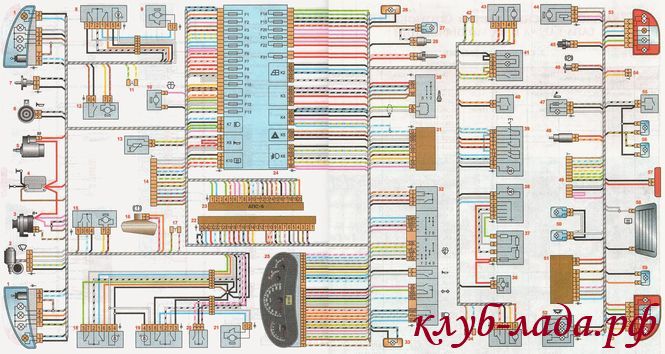

Общая схема электрооборудования ВАЗ 1118
1 — блок-фара; 2 — мотор-редуктор очистителя ветрового стекла; 3 — генератор; 4 — аккумуляторная батарея; 5 — стартер; 6 — звуковой сигнал; 7 — датчик незакрытого капота; 8 — переключатель стеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника правой передней двери; 10 — электронасос омывателя ветрового стекла; 11 — соединительные колодки проводов для подключения правого (переднего) динамика аудиосистемы; 12 — электропривод блокировки замка правой передней двери с датчиком незакрытой двери; 13 — датчик температуры окружающего воздуха; 14 — соединительная колодка жгута проводов для подключения к жгуту системы управления двигателем; 15 — электропривод блокировки замка левой передней двери (с датчиком незакрытой двери и выключателем центрального замка); 16 — датчик недостаточного уровня тормозной жидкости; 17 — соединительные колодки проводов для подключения левого (переднего) динамика аудиосистемы; 18 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери); 19 — переключатель стеклоподъемника левой передней двери; 20 — переключатель центрального замка; 21 — мотор-редуктор стеклоподъемника правой передней двери; 22 — блок дистанционного управления; 23 — блок управления иммобилайзером (АПС-6); 24 — монтажный блок; 25 — щиток приборов; 26 — правый боковой указатель поворота; 27 — лампа освещения вещевого ящика; 28 — выключатель лампы освещения вещевого ящика; 29 — выключатель сигналов торможения; 30 — выключатель (замок) зажигания; 31 — блок управления освещением; 32 — подрулевые переключатели; 33 — левый боковой указатель поворота; 34 — соединительные колодки проводов для подключения левого (заднего) динамика аудиосистемы; 35 — электропривод блокировки замка левой (задней) двери с датчиком незакрытой двери; 36 — электровентилятор отопителя; 37 — дополнительный резистор отопителя; 38 — переключатель отопителя; 39 — выключатель аварийной сигнализации; 40 — выключатель соленоида блокировки заднего хода; 41 — выключатель обогрева заднего стекла; 42 — соединительные колодки проводов для подключения правого (заднего) динамика аудиосистемы; 43 — электропривод блокировки замка правой задней двери (с датчиком незакрытой двери); 44 — топливный модуль системы управления двигателем; 45 — выключатель фонарей заднего хода; 46 — выключатель контрольной лампы стояночного тормоза; 47 — прикуриватель; 48 — соленоид блокировки заднего хода; 49 — соединительные колодки проводов для подключения головного устройства аудиосистемы; 50 — лампы подсветки на накладке центральной консоли панели приборов; 51 — блок управления электроусилителем рулевого управления; 52 — плафон освещения салона; 53 — задний фонарь; 54 — колодка для подключения электропривода блокировки замка крышки багажного отделения*; 55 — датчик незакрытой крышки багажного отделения; 56 — фонари освещения номерного знака; 57 — дополнительный фонарь сигнала торможения; 58 — элемент обогрева заднего стекла; 59 — лампа освещения багажного отделения.

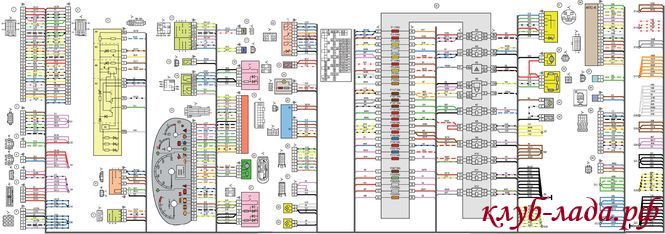

Схема панели приборов Lada Kalina
1,2,3,4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего;
5,6 — колодки жгута проводов панели приборов к колодкам жгута проводов переднего;
7 — колодка жгута проводов панели приборов к колодке жгута проводов
8 — колодка жгута проводов панели приборов к колодке жгута проводов переднего;
9 — модуль управления светотехникой;
10 — выключатель зажигания;
11 — переключатель режимов бортового компьютера;
12 — переключатель стеклоочистителей;
13 — выключатель звукового сигнала;
14 — переключатель световой сигнализации;
15 — комбинация приборов;
16 — датчик температуры испарителя;
17 — датчик температуры воздуха салона;
18 — выключатель кондиционера;
19 — контроллер системы автоматического управления климатической установкой;
20 — моторедуктор заслонки отопителя;
21 — выключатель обогрева заднего стекла;
22 — выключатель аварийной сигнализации;
23 — выключатель сигнала торможения;
24 — прикуриватель;
25 — блок управления электроусилителем;
26,27 — колодки жгута проводов панели приборов к радиоаппарату;
28 — лампа подсветки табло управления отопителем;
29 — осветитель;
30 — монтажный блок:
31 — переключатель электродвигателя отопителя;
32 — электродвигатель отопителя;
33 — сопротивление добавочное электродвигателя отопителя;
34 — плафон освещения вещевого ящика;
35 — выключатель освещения вещевого ящика;
36 — блок управления автомобильной противоугонной системы АПС-6;
37 — модуль надувной подушки безопасности водителя;
38 — модуль надувной подушки безопасности пассажира;
39,40 — колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания.
КЗ — дополнительное реле стартеров;
К4 — дополнительное реле;
К5 — реле-прерыватель указателей поворота и аварийной сигнализации;
К6 — реле стеклоочистителя;
К7 — реле включения дальнего света фар;
К8 — реле звукового сигнала;
К9 — реле включения противотуманных фар;
К10 — реле включения обогрева заднего стекла;
К11 — реле электрообогрева сидений;
К12 — реле включения муфты компрессора кондиционера;
Жгут проводов панели приборов — 11186-3724030-20.

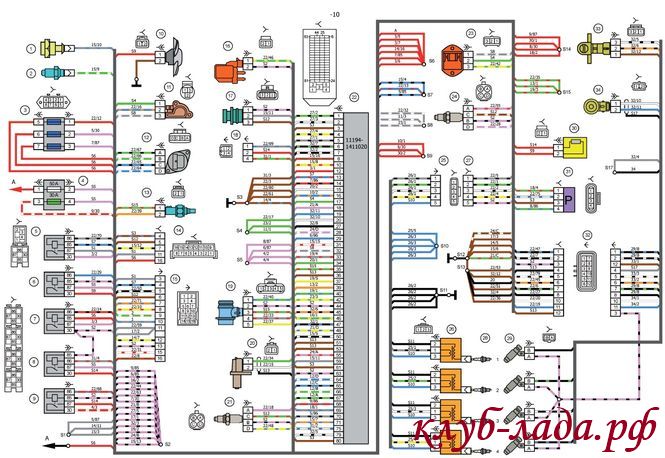

Схема системы зажигания Лада Калина Люкс
1 — датчик контрольной лампы давления масла;
2 — датчик указателя температуры охлаждающей жидкости;
3 — блок предохранителей дополнительный;
4 — предохранители электровентилятора системы охлаждения двигателей;
5 — реле электробензонасоса;
6 — реле электровентилятора системы охлаждения двигателя;
7 — реле зажигания;
8 — реле 2 электровентилятора системы охлаждения двигателя;
9 — реле 3 электровентилятора системы охлаждения двигателя;
10 — электровентилятор системы охлаждения двигателя;
11 — датчик положения дроссельной заслонки;
12 — регулятор холостого хода;
13 — датчик температуры охлаждающей жидкости;
14 — колодка диагностики;
15 — колодка жгута системы зажигания к колодке жгута панели приборов;
16 — электромагнитный клапан продувки адсорбера;
17 — датчик скорости;
18 — колодка жгута системы зажигания к колодке жгута панели приборов 2;
19 — датчик массового расхода воздуха;
20 — датчик положения коленчатого вала;
21 — датчик кислорода;
22 — контроллер;
23 — датчик неровной дороги;
24 — датчик кислорода диагностический;
25 — колодка жгута катушек зажигания к колодке жгута системы зажигания;
26 — катушки зажигания:
27 — колодка жгута системы зажигания к колодке жгута катушек зажигания;
28 — свечи зажигания;
29 — форсунки;
30 — резистор;
31 — датчик давления системы кондиционирования воздуха;
32 — колодки жгута системы зажигания и жгута проводов форсунок;
33 — датчик фаз;
34 — датчик детонации.
Жгут проводов системы зажигания -11184-3724026-10.
Жгут проводов катушек зажигания -1118-3724148-00.
Жгут проводов форсунок -11184-3724036.
А — к клемме «плюс» аккумуляторной батареи.
Электрическая схема лада калина
Версия 24.10.16 beta
Переезд сайта на новый домен .
Электрические схемы автомобилей
ВАЗ 1117/1118/1119 Lada Kalina
1 – правая блок-фара;
2 – выключатель подкапотной лампы;
3 – звуковой сигнал,
4 – стартер;
5 – аккумуляторная батарея;
6 – генератор;
7 – электродвигатель очистителя ветрового стекла;
8 – левая блок-фара;
9 – переключатель электростеклоподъёмника правой передней двери (пассажир];
10 – моторедуктор электростеклоподъёмника правой передней двери;
11 – замок правой передней двери;
12 – колодка подключения к правой передней колонке;
13 – электродвигатель омывателя ветрового стекла;
14 -датчик температуры воздуха;
15-колодка подключения к жгуту проводов системы впрыска;
16 – замок левой передней двери;
17 – датчик уровня тормозной жидкости;
18 – колодка подключения к левой передней колонке;
19 – переключатель электростеклоподъемника правой передней двери (водитель);
20- переключатель электростеклоподъемника левой передней двери;
21 – выключатель блокировки дверей в блоке переключателей;
22 – моторедуктор электростеклоподъемника правой передней двери;
23 – монтажный блок;
24 – иммобилизатор;
25 – блок управления электропакетом;
26 – комбинация приборов;
27 – правый боковой указатель поворота;
28 – лампа освещения вещевого ящика;
29 – выключатель лампы освещения вещевого ящика;
30 – выключатель стоп-сигнала;
31 – выключатель зажигания;
32 – модуль управления светотехнико;
33 – подрулевой переключатель;
34 – левый боковой указатель поворота;
35 – колодка подключения к правой задней колонке;
36 – замок задней двери;
37 – выключатель обогрева заднего стекла;
38 – выключатель блокировки заднего хода;
39 – выключатель аварийной сигнализации;
40 – переключатель электродвигателя отопителя;
41 -дополнительный резистор;
42 – электродвигатель отопителя;
43 – колодка подключена к левой задней колонке;
44 – электробензонасос с датчиком уровня топлива;
45 – выключатель лампы света заднего хода;
46 – датчик включения ручного тормоза;
47 – прикуриватель;
48 – блокировка заднего хода;
49 – колодка подключения к радиоаппарату;
50 – лампы подсветки рычагов управления отопителе;
51 – осветитель;
52 – блок управления электромеханическим усилителем руля;
53 – блок освещения салона;
54 – правый задний фонарь;
55 – моторедуктор блокировки багажника;
56 – выключатель в замке багажника;
57 – фонари освещения номерного знака;
58 – дополнительный сигнал торможения;
59 – элемент обогрева заднего стекла;
60 – фонарь освещения багажника;
61 – левый задний фонарь
Примечание. На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «6».
Условные обозначения «S» и «G» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно.
Для монтажного блока вместо его численного обозначения указывается конкретный предохранитель или реле, например «F1» или «К1» В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например “25/17».
Электрическая схема лада калина
Lada Kalina Люкс (11174, 11184, 11194). Электрические схемы – часть 1
В альбоме представлены схемы электрических соединений автомобилей LADA KALINA 11174, 11184 и 11194 ЕВРО-3 в комплектации “Люкс”, которая включает четырехканальную систему надувных подушек безопасности, систему кондиционирования, антиблокировочную систему тормозов и систему управления электропакетом “Люкс”.
Электрические схемы разработаны в соответствии с конструкторской документацией на автомобили LADA KALINA по состоянию на 01.09.2008 г.
Альбом предназначен для специалистов по электрооборудованию и инженерно-технических работников предприятий, занятых техническим обслуживанием и ремонтом автомобилей LADA, позволяет обеспечить качественное выполнение работ, может использоваться при обучении персонала.
Провода на представленных схемах имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.
Обозначение цвета проводов
Содержание
Cхемы электрических соединений жгута проводов панели приборов автомобилей LADA KALINA 11174, 11184, 11194 . 4
Cхемы электрических соединений жгута проводов системы зажигания автомобилей LADA KALINA 11174, 11184, 11194 . 8
Cхемы электрических соединений жгута проводов переднего автомобиля LADA KALINA 11184 . 10
Cхемы электрических соединений жгута проводов заднего автомобиля LADA KALINA 11184 . 12
Cхема электрических соединений жгута проводов дополнительного заднего правого (жгута проводов правой передней двери)
автомобилей LADA KALINA 11174, 11184, 11194 . 14
Cхема электрических соединений жгута проводов дополнительного заднего левого (жгута проводов левой передней двери)
автомобилей LADA KALINA 11174, 11184, 11194 . 15
Cхема электрических соединений жгута проводов дополнительного заднего правого (задние двери)
автомобилей LADA KALINA 11174, 11184, 11194 . 16
Cхема электрических соединений жгута проводов заднего дополнительного (жгута проводов крышки багажника)
и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11184. 17
Cхема электрических соединений жгута проводов коробки воздухопритока автомобилей LADA KALINA 11174, 11184, 11194 . 18
Cхема электрических соединений жгута проводов дополнительного заднего (жгута проводов двери задка)
и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11174. 19
Cхема электрических соединений жгута проводов заднего автомобиля LADA KALINA 11174. 20
Cхема электрических соединений жгута проводов переднего автомобилей LADA KALINA 11174, 11194 . 22
Cхема электрических соединений жгута проводов заднего автомобиля LADA KALINA 11194. 24
Cхема электрических соединений жгута проводов заднего дополнительного (жгута проводов двери задка)
и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11194. 26
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
АВТОМОБИЛЕЙ 11174, 11184, 11194
Перечень элементов схемы электрических соединений жгута проводов панели приборов автомобилей LADA KALINA 11174, 11184, 11194
1,2,3,4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего;
5,6 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего;
7 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
8 – колодка жгута проводов панели приборов к колодке жгута проводов переднего;
9 – модуль управления светотехникой;
10 – выключатель зажигания;
11 – переключатель режимов бортового компьютера;
12 – переключатель стеклоочистителей;
13 – выключатель звукового сигнала;
14 – переключатель световой сигнализации;
15 – комбинация приборов;
16 – датчик температуры испарителя;
17 – датчик температуры воздуха салона;
18 – выключатель кондиционера;
19 – контроллер системы автоматического управления климатической установкой;
20 – моторедуктор заслонки отопителя;
21 – выключатель обогрева заднего стекла;
22 – выключатель аварийной сигнализации;
23 – выключатель сигнала торможения;
25 – блок управления электроусилителем;
Жгут проводов панели приборов – 11186-3724030-20.
26,27 – колодки жгута проводов панели приборов к радиоаппарату;
28 – лампа подсветки табло управления отопителем;
30 – монтажный блок:
К3 – дополнительное реле стартеров;
К4 – дополнительное реле;
К5 – реле-прерыватель указателей поворота и аварийной сигнализации;
К6 – реле стеклоочистителя;
К7 – реле включения дальнего света фар;
К8 – реле звукового сигнала;
К9 – реле включения противотуманных фар;
К10 – реле включения обогрева заднего стекла;
К11 – реле электрообогрева сидений;
К12 – реле включения муфты компрессора кондиционера;
31 – переключатель электродвигателя отопителя;
32 – электродвигатель отопителя;
33 – сопротивление добавочное электродвигателя отопителя;
34 – плафон освещения вещевого ящика;
35 – выключатель освещения вещевого ящика;
36 – блок управления автомобильной противоугонной системы АПС-6;
37 – модуль надувной подушки безопасности водителя;
38 – модуль надувной подушки безопасности пассажира;
39,40 – колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания.
