Бесшумные замки на ВАЗ 2114: преимущества и установка

В последнее время среди отечественных автолюбителей стало популярно нововведение – бесшумные замки. Они появились в продаже относительно недавно, но сразу стали одними из самых продаваемых товаров на рынке запчастей.

Заинтересовались такими замками, но не знаете, как их установить? Вы пришли по адресу! В этой статье мы рассмотрим, как устроены бесшумные замки на ВАЗ 2114, а также подробно разберем процесс их установки.

Значимость дверных замков в автомобиле

Дверные замки в современных автомобилях является очень важным механизмом, который обеспечивает безопасность водителя и пассажиров. Во время езды они надежно защищают дверь от случайного открывания, предотвращая столкновение со встречным транспортом и исключая возможность выпадения человека из салона. Кроме того, дверной замок выступает простой и надежной охранной системой автомобиля.

В новых машинах используются разнообразные дополнительные устройства, которые расширяют возможности запирающих механизмов. К ним относится, к примеру, центральный замок, который позволяет открывать или закрывать сразу же все двери в автомобиле поворотом ключа в водительской двери или с помощью кнопки внутри салона. Также в последние пару лет распространились замки с защитой от детей, которые не позволят ребенку открыть автомобиль во время движения.

Устройство обычных и бесшумных замков

Перед тем, как перейти к бесшумным замкам, давайте разберемся, как устроены обычные.

Стандартный замок для двери ВАЗ 2114 состоит из следующих компонентов:

Внутренний корпус (основной механизм запирания). В нем размещается поворотный узел – подвижный элемент конструкции, отпирающий дверь (выполняет роль своеобразного засова). С ним связана кнопка на двери с внутренней стороны салона, которая запирает ее.
Личинка. Она соединяется с поворотным узлом и всегда обладает уникальной конструкцией, которая совпадает для конкретного ключа. Поворотный узел приходит в движение и открывает дверь после того, как в личинку помещается подходящий ключ.
Тяги для управления ручками двери. Они подсоединяются непосредственно к корпусу замка.
В новых моделях замков для дверей с процессом запирания связан моторедуктор, который активирует сигнализацию.
Замочный фиксатор, который обеспечивает запор для дверного замка. Он закреплен к кузову автомобиля.

Как устроены бесшумные замки ВАЗ 2114

Принцип их работы состоит в шумоизоляции движущихся металлических элементов. Металлическая защелка соприкасается с пальцем фиксирующего механизма – поэтому они покрыты шумоизоляционным материалом. При производстве деталей вместо пластика используется каучук, потому что он намного лучше поглощает звуки – правда, он слегка хрупче.

Кроме того, производится обработка силиконом запирающих узлов замка – это также обеспечивает дополнительное поглощение шумов.

Замечательный звукоизолирующий эффект производят «бесшумные болты», которые используются для крепления бесшумных замков. Снижение шума происходит из-за пластиковых хомутов, надеваемых на болты до резьбы. Бесшумные болты для замка ВАЗ 2114 можно легко найти в магазине автозапчастей, либо попробовать сделать самостоятельно (ниже будет приведена инструкция).

Как сделать бесшумные замки самостоятельно

Все довольно просто сделать с помощью термоусадочной трубки (понадобится около 40 см.). Выкрутите пальцы из фиксаторов, которые вы собираетесь сделать бесшумными, и порежьте трубку так, чтобы она не заходила на резьбу. Полученные отрезки нагрейте зажигалкой или свечкой.

От нагревания она расширится – как только это произойдет, нацепите ее на палец фиксатора. После того, как она остынет, повторите процедуру. После этого можно вставлять палец обратно – только отрежьте излишки и проверьте, чтобы резьбу ничего не перекрывало.

Если модернизированная деталь мешает закрывать дверь – отрегулируйте замки. Ослабьте крепление фиксатора и немного подвиньте его так, чтобы дверь начала легко закрываться.

Бесшумные болты изготавливаются аналогично – однако, для них достаточно одного слоя термоусадочной трубки.

Как самостоятельно установить бесшумные замки на ВАЗ 2114

В среднем цена бесшумных замков на ВАЗ 2114 составляет около 600 руб. Если хотите сэкономить эти деньги – можете сделать их самостоятельно с помощью этого простого и недорогого способа.

Что для этого потребуется:

Шприц.
Моторное масло.
Клеящийся утеплитель для окон.
Молоток.
Ударная отвёртка.
Бесшумные болты (можно изготовить их самостоятельно, либо купить их в магазине автозапчастей).

Снимете замок с двери, открутив болты крепления. После того, как снимете замок, вставьте вместо старых креплений шпильку с резьбой м8 – тогда крепления не уйдут в обшивку и ее не придется разбирать.
Обклейте кусочками уплотнителя ось поворотного механизма (с внутренней части замка) и стенку замка, в которую упирается затвор при отпирании.
Наберите моторное масло в шприц и смажьте механизм закрытия замка. Излишки тщательно протрите сухой тряпкой.
Установите замок обратно с помощью бесшумных болтов.

Замена замка двери ВАЗ 2114

Поломка двери, в частности её замков, вызывает не только дискомфорт у автомобилиста, но и ставит под вопрос сохранность личных вещей, поэтому замена замка двери ВАЗ 2114 не та процедура, которую стоит откладывать. Так как качество производства и состав металла отечественных дверных замков оставляет желать лучшего, то их поломки и отказы происходят довольно часто.

Неприятность может поджидать водителя в любой момент, когда водительская дверь «вдруг» отказывается открываться и приходится выбираться через пассажирскую. Гораздо хуже ситуация, когда при поломке замка, дверь остаётся открытой и машина остаётся «беззащитной».

Распространенные причины поломок дверных замков ВАЗ 2114

Блокировка кнопкой замка двери не происходит и/или замок не запирается ключом. Данная поломка характерна, когда блокируется верхний конец рычага наружного привода, например, о буртик ручки.
Невозможно открыть двери наружной ручкой. Происходит, в результате увеличения зазора буртика между наружной ручкой двери и рычагом в приводе замка.
Произошел разлом пружины центрального замка или рычага наружного привода, вследствие чего дверь не закрывается.
При закрывании двери зуб рычага не входит в сцепление с храповым механизмом, такое происходит из-за ослабления заклёпок оси рычага.
Запирание двери не происходит по причине заклинивания рычага замка или запрессовки смазки и пыли в замке.
Не открывается полностью дверь внутренней ручкой. Сбилось положение рычага внутреннего замка двери, как следствие рычаг привода не совершает полный ход.

Читать еще: Тюнинг кпп ваз классика

Советы по замене и регулировке замка двери ВАЗ 2114

При замене замка двери следует учитывать, что принципиальных отличий в устройстве замков передних и задних дверей нет. Главное отличие передних дверных замков от задних в том, что в конструкции предусмотрено дополнительная тяга для присоединения цилиндров выключателей дверных замков (личинок). Соответственно, отличаются и дверные ручки, так как в передних наружных ручках предусмотрено отверстие для личинки.

Чтобы произвести правильную регулировку замков дверей необходимо:

Ослабить болты крепления фиксатора двери.
Рекомендуется простым карандашом обрисовать контуры фиксатора на стойке кузова.
Если дверь захлопывается слишком туго, необходимо произвести сдвиг фиксатора наружу. Если дверь закрывается неплотно, то фиксатор необходимо сместить внутрь.
Соответственно необходимо отрегулировать фиксатор по вертикале, если дверь опускается, необходимо сместить фиксатор вверх, если приподымается, то вниз.

Для выполнения замены дверных замков необходим такой инструмент:

трещотка и удлинитель;
головка «на 8»;
проникающая смазка WD-40;
отвертка плоская и крестообразная;
новые замки для двери.

Замок внутренний для задней двери ВАЗ 2109-15: правый — 21090620501210, левый — 21090620501310, c ценой в 200 рублей. Замок внутренний для передней двери ВАЗ 2109-15: правый — 21080610501210, левый — 21080610501310, цена в 260 рублей.

Стоимость указана на лето 2017 года по Москве и области.

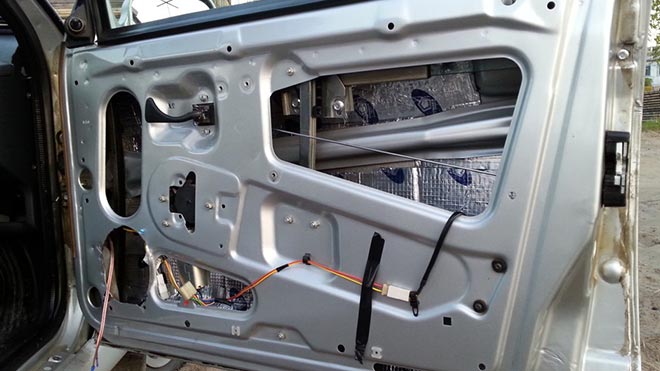

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери и снимаем облицовку.

Замена всех замков двери, тяг и личинки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Дверь – она состоит из личинки, из тяги, из наружного замка, внутреннего замка и т.д., благодаря которым дверь у автомобиля и удерживается при этом на ходу не давая ей открыться, со временем замки или сама личинка приходит в негодность и при вставлении ключа в личинку, проворачивая его в ней дверь может не открыться или же не закрыться, это и будет говорить о том что либо личинка, либо тяга, либо внутренний замок пришёл в негодность и их пора менять, делается это не очень то и сложно и справиться с этим может даже обычный автолюбитель если будет всё делать аккуратно и соблюдать инструкцию которую мы описали в этой статье.

Примечание!
Чтобы произвести замену замка на двери автомобиля, из инструментов вам понадобиться взять: Ударно-поворотную отвёртку, а так же обычную отвёртку, консистентная смазка ещё понадобиться, ну и сами новые детали!

Краткое содержание:

Где находятся все замки двери, тяги и личинка?
Как вы уже поняли замков всего два, один из них внутренний который находиться внутри двери и его скрывает обшивка, а другой наружный, его вы видите постоянно когда открываете дверь и для наглядности на фото ниже он ещё стрелкой указан, кроме этого ещё и личинка присутствует благодаря которой и происходит открывание внутреннего замка и ещё тяга присутствует которая идёт от личинки к данному замку, кстати если тяга вдруг с личинки соскочит то дверь вы уже не откроете и поэтому придётся снимать обшивку с той двери на которой личинка неисправна или либо же менять её на новую (Если старая деформирована) или же либо просто тягу на личинку одеть как она была одета до этого (Делается это при помощи рук) и всё у вас снова станет работать.

Когда нужно менять все замки двери, тяги и личинку?
Если что то из перечисленного в самом вопросе придёт в негодность, то дверь у вас либо перестанет открываться (Это может из-за неисправности замков быть), либо она будет открываться но вставляя ключ в личинку, автомобиль вы уже сможете закрыть и открыть тоже (Это либо тяга соскочила с личинки, либо же сама личинка износилась), ещё может быть такое что ключ просто не проворачивается (В этом однозначно виновата сама личинка замка и она подлежит замене).

Как заменить все замки двери, тяги и личинку на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) Сперва начнём с самого главного, без этого вы не то чтобы замки заменить не сможете, а вообще к операции не сможете приступить потому что все работы по замене всех вещёй которые перечислены в заголовке, производятся при снятой с двери обшивки, она снимается достаточно легко и более подробно о том как это сделать если вы ещё не знаете, читайте в статье: «Замена двери на ВАЗ» в пунктах 1-8, а после того как обшивка будет снята, приступайте к снятию, сразу отметим пару фактов, чтобы заменить личинку обязательно тяги от неё нужно будет отсоединить, но чтобы заменить тяги, ничего уже снимать и отсоединять не нужно, тоже самое с замками дверей, от них тоже тяги нужно будет отсоединить и только после этого откручивать винты которые замки крепят, поэтому в начале с самих тяг начнём и объясним как они снимаются, во-первых начать отсоединять их можно абсолютно с любой стороны и с любого места, к примеру начните отсоединять тягу сперва от внутреннего замка как это показано на фото 1 и 2 (На фото 1 показано отсоединение отвёрткой стопорной шайбы которая тягу удерживает, а уже на фото 2 показано отсоединение от внутреннего замка самой тяги), затем воспользовавшись отвёрткой и руками другие тяги отсоедините и продолжайте всю операцию до того, пока тяги с обоих сторон не будут отсоединены, как только они с обоих сторон отсоединены, полностью снимите их с автомобиля (Тяг в автомобиле несколько и каждые идут на замки и ещё на личинку даже идёт тяга, отсоединяются они как вы уже поняли при помощи отвёртки и рук, в начале просто все стопорные шайбы или же пластмассовые фиксаторы отсоедините и рукой потянув за тягу, отсоедините её от замка или же от личинки и т.д., но не всегда с помощью фиксаторов тяга крепиться, иногда она зацеплена одним концом за что то, в этом случае так же отвёрткой её конец отсоедините и после чего снимите полностью саму тягу), таким образом все тяги и снимите с автомобиля.

Читать еще: Как выставить развал на ваз 2109

2) После того как тяги сняты или отсоединены от тех вещей которые вы собираетесь заменять, приступайте к снятию самих этих вещей, для начала разберём снятие обоих замков двери, внутренний замок и наружный снимаются совместно, то есть если вы решите сменить наружный замок то вам и внутренний придётся затронуть (Внутренний замок можно даже и не менять на новый, но просто и с ним повозиться придётся даже если вам только наружный нужно заменить) и наоборот всё так же, для снятия наружного замка вам нужно будет ослабить ударно-поворотной отвёрткой два винта которые его крепят (Заметьте ослабить, больше ударно-поворотная отвёртка ни для чего и не служит, полностью выворачивать винты рекомендуем вам обычной отвёрткой) эти винты ещё стрелками указаны на фото 1, как только винты вывернуты, идите далее и потянув за замок, снимите его с автомобиля (см. фото 2) если вам так же понадобиться заменить и внутренний замок, то в таком случае ручку открывания двери снимите (Как это сделать читайте в статье: «Замена стеклоподъёмника на автомобиле», в пунктах всё расписано) и после этого во внутреннюю часть двери залезьте и отсоедините при помощи отвёртки и рук две тяги (Те тяги которые вам нужно будет отсоединить от внутреннего замка, на фото ниже под цифрой 1 показаны), как только тяги отсоединены, вытащите внутренний замок и как только он будет вынут, приступите к его разборке, для этого отсоедините от него стопорную шайбу с помощью отвёртки которая крепит тягу внутреннего привода (см. фото 3, на нём стопорная шайба стрелкой указана) и после чего от замка отсоедините саму тягу (см. фото 4), почти таким же образом отсоедините другую тягу, она крепиться к внутреннему замку за счёт пластмассового фиксатора, его вам нужно будет просто отодвинуть и тягу после чего можно спокойно отсоединить от замка, более подробно на видео-ролике смотрите в конце статьи.

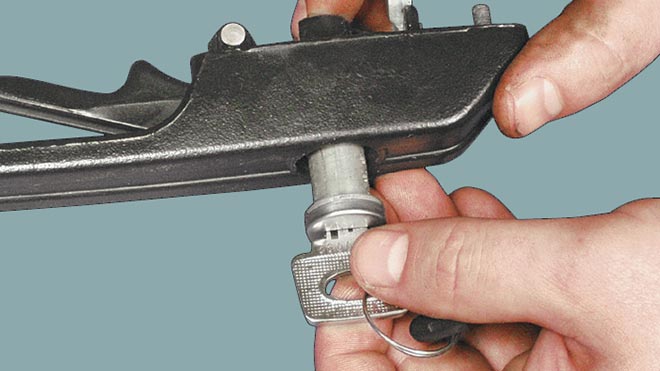

3) Теперь о том как снять личинку с наружной ручки поговорим, она вставлена в саму ручку и для того чтобы её снять, придётся ручку снять сперва с двери ну а потом уже личинку извлекать, делается это всё следующим образом, от наружной ручки во внутренней части двери отсоединяются обе тяги (см. фото 1) и после того как тяги отсоединены, отверните две гайки которые ручку крепят к двери (см. фото 2) и потянув рукой за ручку, снимите её полностью с автомобиля, после того как ручка снята (Она кстати с тягами снимется), берите в руки шило и с его помощью вытолкните боковой штифт который личинку и поводок личинки удерживает (см. фото 3, поводок указан красной стрелкой, когда штифт его крепления будет вытолкнут, снимите поводок полностью с личинки), затем отвёрткой подденьте пружину которая эту же личинку крепит и снимите её (см. фото 4), ну и в завершение когда поводок и пружина сняты, вставьте ключ в личинку и поверните его, тем самым вы разблокируете механизм и сможете легко потянув за ключ, вынуть личинку из наружной ручки.

Установка:
Устанавливаются все детали на свои места в обратном порядке снятию, но не забывайте с помощью ударно поворотной отвёртки затягивать винты крепления замков до упора, но учтите тот факт, что данной отвёрткой винты нужно только ослаблять и затягивать до упора, поэтому просто использовать её как обычную отвертку (Отвернуть полностью винт, завернуть) мы вам не советуем, потому что она не предназначена для этой цели.

Примечание!
Все детали замков которые трутся, рекомендуем смазать консистентной смазкой благодаря чему они будут защищены у вас от преждевременной коррозии (Если смазка хорошая), да ну и вообще хуже от этого не будет!

Кстати, совсем забыли упомянуть в статье в некоторых случаях бывает ещё что дверь не закрывается при нажатии на кнопку блокировки дверей на сигнализации, в этом причин может быть несколько но одна самая главная причина это выход из строя мото-редуктора двери (Данный мото-редуктор на каждую дверь установлен и благодаря нему двери закрываются без помощи рук), заменяется он полностью и как таковому ремонту не подлежит (Но всё же некоторые люди его на две части разделяют по полам и заменяют дефектные детали, и обратно всё собирают с помощью изоляционной ленты и клея, но это муторно, проще новый сразу поставить да и стоит он не очень то и дорого, главное китайские не берите, просто они бывает даже не подходят), для замены отверните два винта которые его крепят (см. фото 1) и после чего выньте мото-редуктор из двери и отсоедините от него тягу (см. фото 2), после этого разъедините между собой две колодки проводов и два разъёма (Вы их сразу увидите, без их разъединения мото-редуктор не снять с автомобиля), ну и после чего снимите мото-редуктор с двери автомобиля! (Кстати учтите тот факт что возможно тягу придётся от мото-редуктора отсоединять или полностью его снимать, когда такие вещи как замки будете снимать к примеру)!

Читать еще: Распределитель зажигания ваз 21083

Дополнительный видео-ролик:
Более подробно и наглядно увидеть процесс замены обоих замков, вы сможете в ролике который размещён чуть ниже, в нём достаточно подробно всё показано и рассказано ко всему этому, но только в ролике используется автомобиль ВАЗ 2110, но вы особого внимания на это не обращайте, потому что замки дверей на автомобилях семейства Самара, Десятка, а так же Самара 2 заменяются идентично и разницы в этом ощутимой практически нет.

Особенности замены личинки замка двери на автомобиле ВАЗ 2114

Личинка имеет цилиндрическую форму, которая активируется при повороте ключа в скважине. Если механизм заедает и затрудняет открытие/закрытие, то однажды водитель просто не сможет попасть за руль своего авто. Поэтому при некорректной работе устройства, показана замена личинки замка двери на ВАЗ 2114.

Причины замены личинки замка ВАЗ 2114

Механизм бесшумный, но если при открытии дверного элемента появился посторонний звук, устройство придется демонтировать или перебрать. Замена личинки замка передней двери на ВАЗ 2114 требуется по ряду причин:

резкое снижение температуры;
выход из строя стопорного кольца;
выпадение фиксирующего столбика;
разрушение пластмассового колпачка тяги;
износ внутренних штифтов и зубьев.

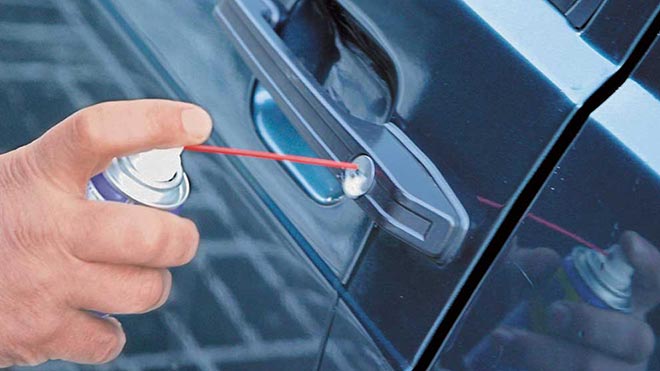

В зимний период замочные устройства замерзают, из-за чего ключ поворачивается с трудом или не двигается. Если при этом человек прилагает усилия, то есть риск надлома открывающего элемента в сердцевине замка.

При износе отдельных деталей они будут цепляться друг за друга, блокируя функцию поворота. Основной фактор, указывающий на ремонт — проворот ключа.

Процедура снятия

В зависимости от причины выполняется полная или частичная замена. Переборкой простому обывателю заниматься не рекомендуется, поскольку в этом процессе слишком много нюансов, а вот заменить механизм сможет практически каждый. Пошаговая инструкция:

Откручиваются три винта. Они расположены на внутренней стороне ручки. Для этого используется крестообразная отвертка, благодаря этому снимается накладка.
Извлекается переключатель положения переднего спускового стекла вместе с колодкой жгута проводов. Для этого провода сначала отсоединяются.
Снимается заглушка на ручке подлокотника, элемент подцепляется тонким уголком отвертки.
Откручиваются 2 винта на рукояти, которые держат внутреннюю панель.
Отжимаются пластмассовые клипсы, чтобы снять облицовку.
Извлекается 6 пистонов для снятия дверной карты.
Снимаются наружные крепления, гайки откручиваются ключом на 8.

Последним действием человек получает доступ к тяге.

Как снять тяги

Чтобы снять этот фрагмент, потребуется ударная отвертка и ключ на 8. Элемент присоединен ко внутреннему замочному механизму и выключателю замка. Алгоритм действий:

Проводится полное отсоединение внутреннего замка тяги наружной ручки.
Снимается ручка вместе с тягами.
Вынимается штифт из наконечника тяг.
Извлекается наконечник из пластмассы из сердцевины цилиндрового устройства.

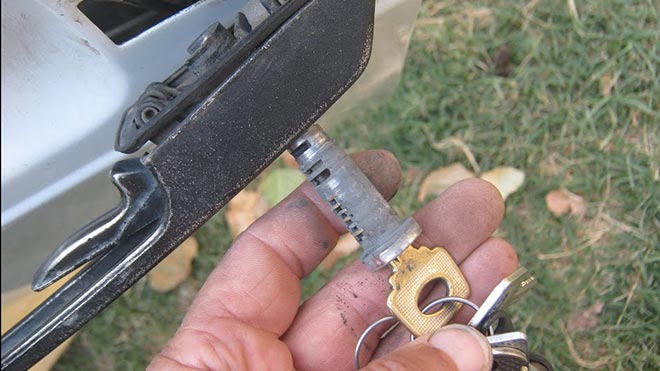

Снимается возвратная пружина. Проводится выемка старой личинки.

Обычно тяги фиксируются шарнирами из пластика, поэтому их можно отсоединить плоской отверткой.

Установка новой детали

Алгоритм снятия и сборки одинаковый, хотя инструкция по установке цилиндрового механизма имеет свои нюансы. Перед тем как вкладывать новую личинку в сердцевину, деталь смазывается силиконовым веществом и только потом вставляется в ручку. Дальнейший алгоритм действий:

Вставляется возвратная пружина рядом с личинкой.
Проверяется работоспособность ключа. Он должен легко поворачиваться во всех положениях.
Устанавливается штифт на наконечник поворотной тяги. Проводится подключение.
Прикручивается внутренняя и внешняя панель, фиксируются ручки, возвращается на место заглушка.
Закручиваются основные три винта изнутри.

Менять личинку замка не придется длительное время, если аккуратно пользоваться открывающим механизмом.
