Замена передних стоек бмв е39

Proinomarki.ru

Как известно амортизационная стойка состоит из амортизатора и пружины, ну и дополнительных элементов, которые служат для усиления жесткости. Рано или поздно, но данный элемент подвески приходится менять. В сегодняшней статье предлагаю узнать, как заменить передние стойки бмв е39. Да, владельцам данных авто можно только позавидовать. Ведь это поистине воплощение комфорта, мощности и хорошей управляемости. Но в то же время даже на этой машине со временем приходится сталкиваться с заменой амортизационных стоек. Вечного как мы знаем, ничего нет. В статье вы сможете узнать, как заменить передние стойки своими руками. Если вы не боитесь трудностей, тогда вперед!

Как демонтировать амортизационную стойку

Для снятия амортизационной стойки бмв е39 выполняем следующие действия:

• поднимаем передок своего авто с помощью домкрата и фиксируем его в этом положении. Не забываем о безопасности, подставляем упоры, не надеемся только на домкрат;
• откручиваем и снимаем переднее колесо;
• с помощью второго домкрата необходимо приподнять и зафиксировать поперечный рычаг;
• ослабляем 3 гайки, крепящие амортизационную стойку к кузову. Расположены они в выпуклой нише для колеса внутри моторного отсека;
• снизу стойки ослабляется гайка и болт;
• далее выбиваем болт и высвобождаем стойку;
• следующее что нужно сделать – это не спеша опустить домкрат, при этом нужно одновременно выводить поворотный кулак из зацепления со стойкой.

На чем хотелось заострить внимание: на стойке помимо трех обозначенных гаек находится еще одна посередине. Так вот откручивать ее не нужно. Откручивают ее только в том случае, если предполагается замена отдельных деталей стойки. Выбивать болт можно в принципе любыми подручными средствами, но при этом нужно быть аккуратным, чтобы его не повредить.

Снимаем винтовую пружину

Если вы собираетесь заменить винтовую пружину на рассматриваемом автомобиле, а именно бмв е39, нужно учесть следующие особенности:

• в зависимости от двигателя на вашем авто могут отличаться и пружины амортизационных стоек;
• помимо этого не стоит забывать о цветовой маркировке пружин – менять местами их нельзя;
• в случае отсутствия цвета его наносят самостоятельно. Левая и правая пружины должны быть помечены разными цветами;
• соответственно разные модели имеют разные пружины.

Важно учесть, что при замене пружины на стойку не должны попасть различного рода загрязнения. Также амортизационную стойку бмв е39 нельзя зажимать в тисах. Чтобы снять пружину нужно воспользоваться специальным приспособлением для снятия пружин.

Далее рассмотрим процесс снятия пружины:

• сжимаем пружину до тех пор, пока не увидим опору стойки, которая располагается в верхней части, при этом ее можно будет провернуть рукой;
• ослабляем гайку удерживающую шток поршня;
• далее снимаются все детали верхней опоры;
• снимем непосредственно саму пружину;
• все демонтированные детали промываем с помощью промывочного бензина, вычищаем и просушиваем. На помощь нам придет сжатый воздух.

После промывки и сушки деталей нужно убедиться, что на них отсутствуют загрязнения. Далее их нужно тщательно осмотреть и в случае выявления износа на тех или иных деталях их следует заменить. По сути, пружина и стойка бмв е39 у нас разобраны. Дальше можно приступать к замене данных элементов подвески. В случае если шток поршня имеет износ либо стойка утратила амортизационные свойства, то ее нужно менять в обязательном порядке.

Какие детали нужно заменить на стойке?

Ниже приводится перечень:

• непосредственно стойка;
• пружина;
• соответствующая прокладка;
• соответствующая гайка;
• верхняя резиновая втулка;
• нижняя резиновая втулка;
• специальная чашка;
• верхняя опора для пружины;
• резиновая подушка, устанавливаемая в верхней части;
• буфер;
• защитная манжета

Сборка передней стойки бмв е39

Сборку выполняем в следующей последовательности:

• удаляем воздух поступательными движениями поршня вверх и вниз. При этом нужно следить, чтобы поршень со штоком проходили полную длину хода;
• далее необходимо вытянуть шток поршня, если сторона поворотного кулака располагается внизу, и соответственно наоборот сжать – если вверху;
• пружина опять-таки сжимается специальным приспособлением и одевается на стойку. Важно проследить, чтобы она села на свое место;
• далее на стойку одевают все детали;
• на шток поршня одевают буфер, затем манжету и чашку в соответствующем направлении;
• прежде чем надевать верхнюю опору стойки нужно найти выемку, которая располагается на верхней окружности;
• одевать опору нужно таким образом, чтобы выемка после установки стойки была направлена к внутренней части авто;
• гайка на шток должна накручиваться с усилием в 18-24 Н*м. Помимо того что она должна быть новой, ее нужно удерживать в правильном направлении;
• когда все перечисленные выше операции выполнены, медленно разжимается пружина, при этом нужно следить чтобы она стала на свое место.

После сборки стойки ее можно устанавливать на автомобиль. Устанавливается она в обратной последовательности.

Оцениваем проделанную работу

Проконтролировать насколько правильно и качественно была выполнена работа можно в следующем порядке:

• поворачиваем несколько раз рулевым колесом в левую и правую стороны, при этом тормозной шланг не должен ни обо что тереться;
• гайки верхней опоры затягиваются с усилием в 45-53 Н*м;
• далее нужно забить болт амортизатора на нижней стороне в поперечный рычаг;
• в случае снятия при замене стойки тормозного шланга обязательно нужно прокачать тормоза.

Я надеюсь, что описанный процесс по замене передних стоек бмв е39 не показался слишком сложным. Теперь вы сами в случае необходимости сможете отремонтировать свой автомобиль.

Замена передних амортизаторов на BMW E39

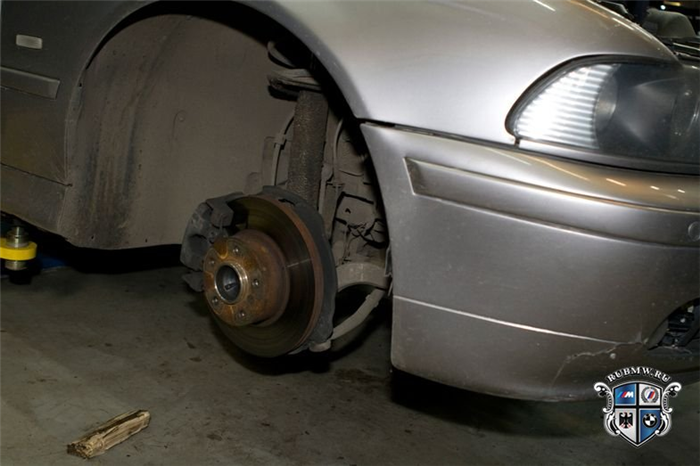

Поднимаем автомобиль на подъемник, снимаем колесо.

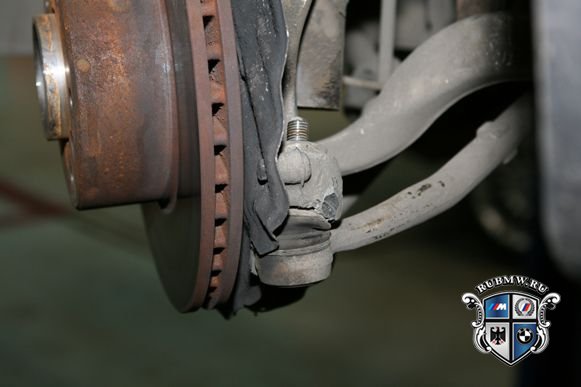

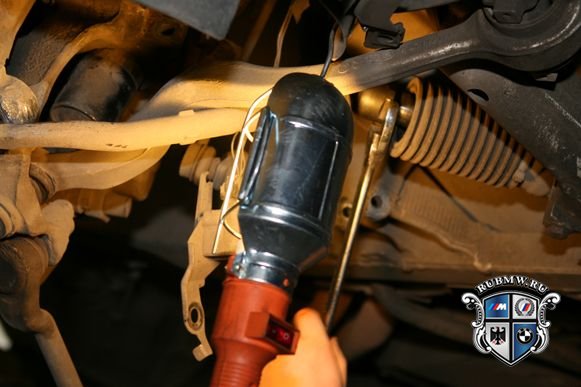

На наконечнике рулевой тяги откручиваем гайку, небольшими постукиваниями по проушине молотком освобождаем тягу (делается для того, чтобы снять тягу и поменять порванный пыльник).

Из поворотного кулака вынимаем наконечник тяги и откручиваем на кулаке болты (т. е. там где в кулак входит амортизатор).

От рулевой рейки откручиваем рулевую тягу.

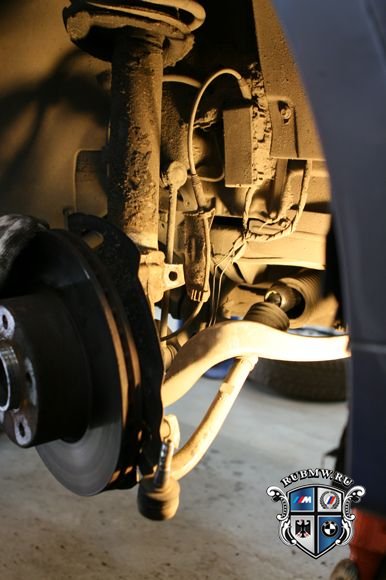

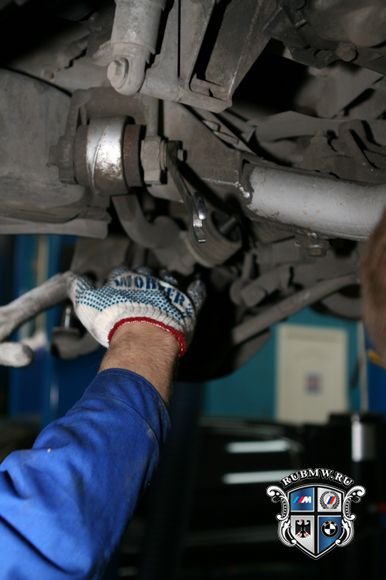

Для того чтобы обеспечить ход амортизатору вниз ослабляем оба болта рычагов.

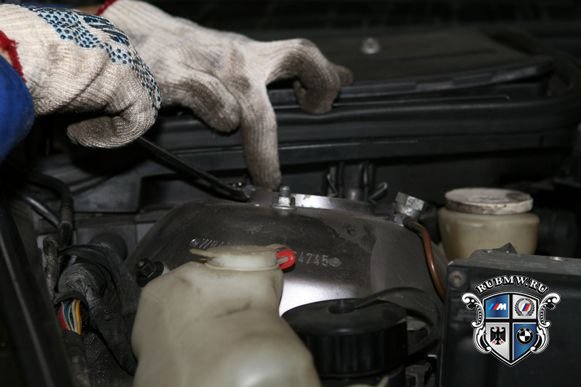

Откручиваем гайки верхней опоры амортизатора под капотом.

Забиваем зубило и расклиниваем паз, в котором был болт фиксирующий амортизатор, вынимаем амортизатор в сборе с пружиной опуская их вниз.

После того как вынули амортизатор, чтобы не оторвать трубки подвязываем кулак.

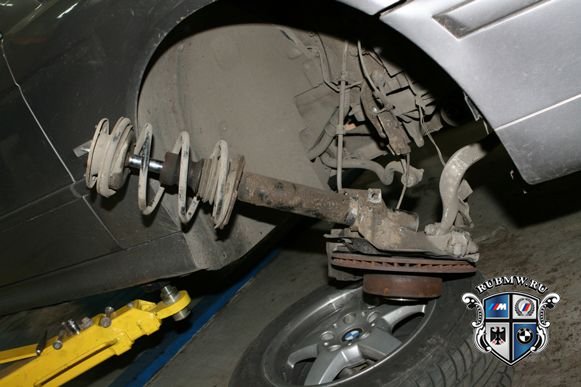

Снимаем пружину и откручиваем гайку на опорном подшипнике.

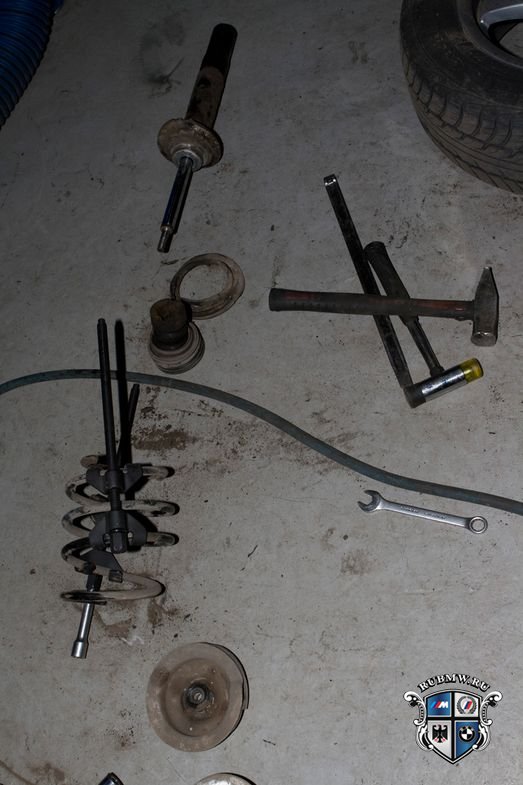

Дефектуем разобранную пружину (не стоит экономить на резинках).

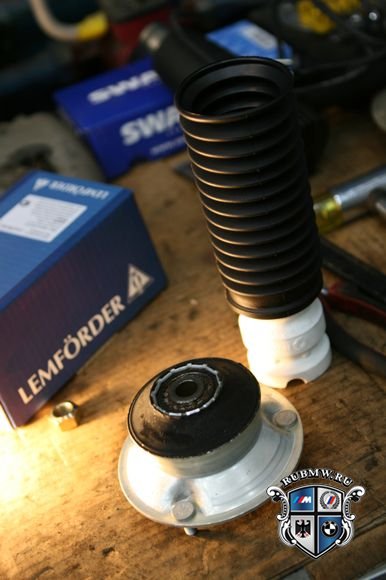

Новый отбойник, пыльники и верхняя опора.

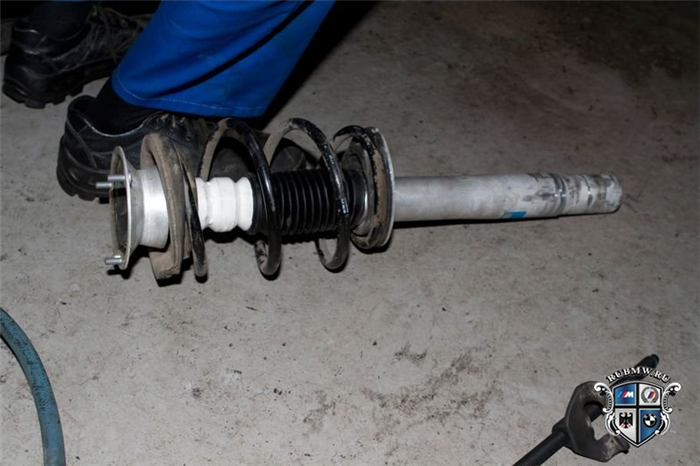

Новая стойка в сборе.

Делаем сборку в обратной последовательности.

После того как все собрано остается сделать развал-схождение.

12.1.2. Снятие и установка амортизационной стойки

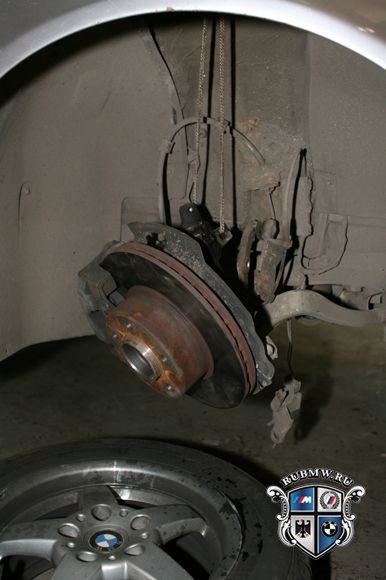

1. Снимите суппорт тормоза и привяжите его проволокой к кузову, обратитесь к Разделу Снятие и установка тормозного диска/суппорта переднего тормоза.

Не отсоединяйте тормозной шланг. В противном случае после сборки необходимо удалить воздух из системы

2. Выньте из держателя кабели ABS и датчик и износа тормозных колодок. Расстыкуйте штекерные соединения в штепсельной коробке.

3. Отсоедините от стабилизатора штангу, отвернув гайку. Стабилизатор от проворачивания удерживайте гаечным ключом.

4. Снимите шарнир рулевой тяги у поворотной опоры, обратитесь к Разделу Снятие и установка троса стояночного тормоза.

5. Проверьте, видна ли маркировка положения амортизационной стойки, нанесенная на заводе-изготовителе. В противном случае нанесите краской полосу, являющуюся продолжением зазора опорного подшипника.

6. Подведите под амортизационную стойку снизу гаражный домкрат, чтобы стойка после ее отделения не упала.

7. Отверните гайку крепления амортизационной стойки, выньте болт.

8. Разведите шлиц поворотной опоры и зафиксируйте его положение. Автомастерские для этого применяют специальный инструмент BMW-31-2-200.ки.

9. Снимите крышку амортизационной стойки.

10. Расстыкуйте штекерное соединение электронного контроля амортизации, если он имеется, и снимите крышку с кабеля.
11. Отверните три гайки крепления (стрелки) опоры амортизационной стойки.

12. Нажмите на поворотную опору рычагом, например удлинителем торцевой головки, вниз так, чтобы опрокинуть стойку наружу из колесного кожуха.

Для этого требуется ассистент. Следите за тем, чтобы не повредить колесный кожух. Крыло накройте крышкой (2). При необходимости снимите нижний щиток двигательного отсека, обратитесь к Разделу Снятие и установка нижнего щитка двигательного отсека.

13. Выдавите большой отверткой или монтировкой амортизатор из поворотной опоры.

Не отделяйте амортизационную стойку от поворотной опоры вращательными движениями. Это может привести к возникновению радиальных рисок, приводящих к повреждению стойки.

1. Вставьте амортизационную стойку в поворотную опору так, чтобы маркировка совпала с положением шлица на опоре.
2. Осторожно вставьте амортизационную стойку в колесный кожух и закрепите ее моментом 20 Нм у верхней опоры.
3. Состыкуйте штекерное соединение электронного контроля амортизации, если он имеется, и закройте его крышкой.
4. Установите крышку на опору амортизационной стойки.
5. Прижмите поворотную опору гаражным домкратом вверх до упора. Обратите внимание на маркировку на стойке.
6. Вставьте зажимной болт и затяните его новой самостопорящейся гайкой моментом 80 Нм.
7. Установите рулевую тягу у поворотной опоры, обратитесь к Разделу Снятие и установка троса стояночного тормоза.
8. Установите колеса прямо.
9. Закрепите штангу стабилизатора новой самостопорящейся гайкой моментом 60 Нм.
10. Состыкуйте штекерное соединение ABS и датчика износа тормозных колодок. Закрепите соединение в держателе.
11. Установите суппорт тормоза, обратитесь к Разделу Снятие и установка тормозного диска/суппорта переднего тормоза.
