Что такое ШРУС или граната в автомобиле

В разговорной речи бывалых автомобилистов и мастеров по ремонту встречается много слов, абсолютно незнакомых новичкам. Например, шарнир равных угловых скоростей или ШРУС. Нередко этот узел также называют автомобильной гранатой или просто гранатой. В нашей статье мы подробно расскажем, что такое ШРУС в автомобиле, зачем он нужен, поделимся интересной и полезной информацией об этом важном устройстве.

Зачем нужен ШРУС в автомобиле

Как выглядит граната в автомобиле

Необходимость изобретения ШРУСа возникла одновременно с появлением первых автомобилей с передним приводом. 3 основных преимущества переднеприводных машин хорошо известны каждому автомобилисту:

• повышенная проходимость;
• лучшая управляемость;
• экономичность.

Но, при передаче крутящего момента на управляемые колёса, постоянно изменяющие своё положение, возникали серьёзные потери мощности и другие негативные последствия:

1. Обычные шарнирные механизмы быстро приходили в негодность.
2. Вращение на колёса передавалось неравномерно.
3. Возникала сильная дополнительная вибрация.
4. Валы и шестерни трансмиссии работали со значительными перегрузками.

Изобретение автомобильной гранаты в 20-х годах прошлого века позволило полностью решить эту сложную техническую задачу. С помощью ШРУСа крутящий момент на управляемые колёса передаётся без потерь мощности и других недостатков.

Благодаря надёжности и простоте, шарнир равных угловых скоростей также широко используется на заднеприводных машинах, в которых установлена независимая подвеска.

Качественная граната отличается длительным ресурсом работы. При бережной эксплуатации автомобиля необходимость её замены или ремонта возникает крайне редко.

Типы ШРУСов, их устройство и принцип работы

В современных автомобилях используются различные ШРУСы, которые классифицируются:

• по месту установки (внешние и внутренние);
• по типу конструкции (шариковые, триподные, кулачковые и спаренные карданные).

Внешние и внутренние ШРУСы

На каждое колесо переднеприводного автомобиля устанавливаются 2 ШРУСа. Внутренний шарнир соединяет коробку передач и полуось, внешний – полуось со ступицей колеса. Работая в паре, они обеспечивают передачу крутящего момента при всех типах нагрузок.

В наиболее распространённых шариковых шарнирах, внешние ШРУСы оборудованы радиусными канавками, обеспечивающими бесперебойность работы автомобиля при поворотах колёс. Внутренние гранаты с прямыми канавками компенсируют перемещения деталей узла вдоль оси при колебаниях передней подвески и вибрации автомобиля.

Конструктивные отличия различных типов ШРУСов мы опишем ниже.

Читайте также: Внутреннее устройство и принцип работы автоматической коробки передач , коробки робот и вариатора .

Шариковые

Состоят из корпуса (наружной обоймы) с 6 канавками, сепаратора, 6 шариков и внутренней обоймы с 6 канавками. В ходе эксплуатации автомобиля, шарики перемещаются по канавкам, обеспечивая передачу крутящего момента от двигателя на колёса.

Шариковые гранаты чаще всего встречаются на переднеприводных легковых автомобилях.

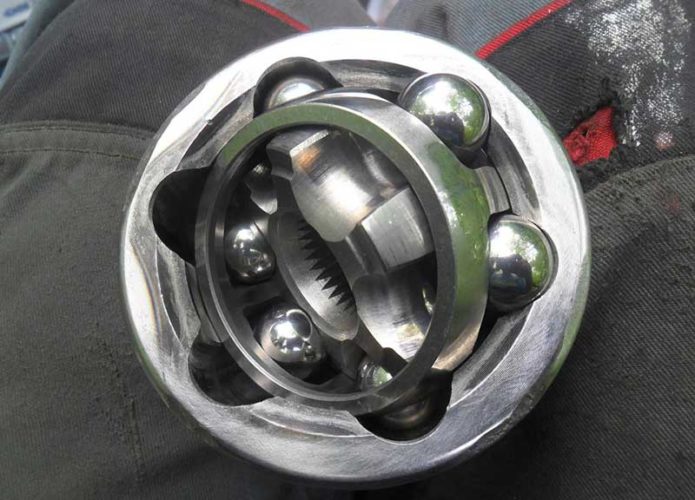

Внутреннее устройство шарикового ШРУСа

Принцип работы шарикового шруса

Триподные

В триподных ШРУСах вместо шариков используются сферические ролики, которые крепятся на пальцах опоры с помощью подшипников.

Триподные автомобильные гранаты устанавливаются как на легковые, так и на грузовые машины с малой грузоподъёмностью.

Принцип работы триподной автомобильной гранаты

Внутреннее устройство триподного ШРУСа

Кулачковые

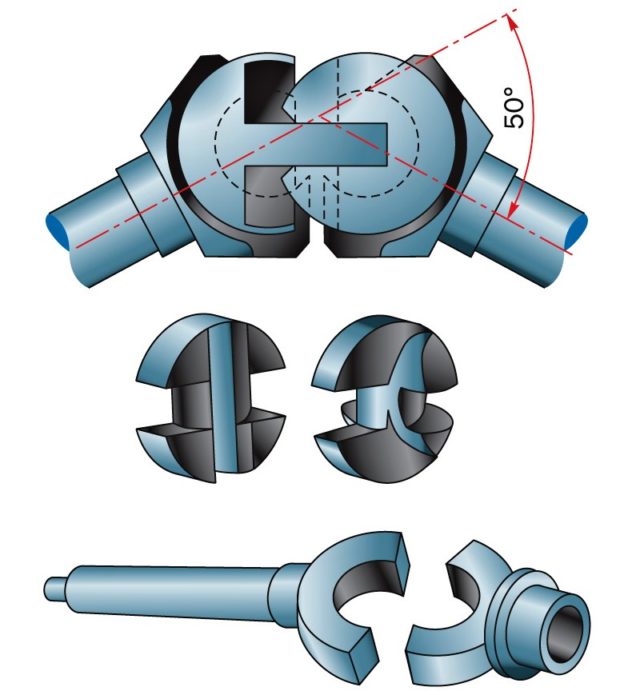

Кулачковые ШРУСы конструктивно состоят из 2 вилок и 2 фасонных дисков. Площадь сцепления (контакта) вилок является значительной, поэтому элементы шарнира выдерживают серьёзные нагрузки при эксплуатации.

Кулачковые шарниры получили широкое распространение на грузовых автомобилях повышенной грузоподъёмности.

Внутреннее устройство кулачковой автомобильной гранаты

Спаренные карданные

Являются наименее востребованными устройствами. Изготавливаются из двух карданных шарниров, состыкованных между собой.

В настоящее время используются при производстве мощной строительной техники, тракторов, некоторых моделей грузовиков и внедорожников.

Принцип работы спаренного карданного ШРУСа

Читайте также: Внутреннее устройство и принцип работы коробки передач DSG и CVT .

Видео про ШРУС

Признаки неисправности ШРУСа

ШРУСы относятся к категории наиболее надёжных и долговечных узлов автомобиля. Для защиты от неблагоприятного воздействия шарнирное соединение внутри устройства защищено гибким пыльником. Пыльники препятствуют проникновению к местам контакта деталей шарнира грязи, влаги и пыли. При езде по дорогам с хорошим покрытием и своевременном техническом обслуживании, автомобильные гранаты служат владельцу авто долгие годы без ремонта.

Неисправности шарниров равных угловых скоростей, чаще всего, возникают при активной эксплуатации автомобиля на плохих дорогах или бездорожье. Основными причинами выхода из строя ШРУСов являются:

1. Повреждение пыльника и проникновение загрязнений внутрь шарнирного соединения.
2. Отсутствие или применение низкокачественной смазки.
3. Использование бракованного металла или нарушение технологий при производстве устройства.

Характерным признаком неисправности автомобильной гранаты является появление посторонних звуков при эксплуатации машины (специфического хруста, пощёлкивания или скрежета). Они возникают вследствие попадания частичек пыли или грязи в пространство между элементами шарнира (обоймами и шариками). При ремонте необходимо заменить ШРУС целиком на новый аналог.

Но, в целом шарнир равных угловых скоростей – это устройство, обеспечивающее надёжную, долговечную и эффективную эксплуатацию автомобиля. ШРУС редко становится причиной обращения в автосервис.

Что такое шрус в автомобиле?

Один из ответственных в устройстве автомобиле, который занимается передачей крутящего момента при углах до 70 градусов относительно оси.

Что такое шрус в автомобиле

Шарнир равных угловых скоростей называется ШРУС. В обиходе разговорной речи автомобилистов называют также гранатой или автогранатой.

Шрус в автомобили начали устанавливать, когда появились первые машины с передним приводом. Переднеприводные авто обладают некоторыми преимуществами:

• улучшенная проходимость;
• улучшенная динамика управления;
• экономичность.

При создании ведущих передних колес, во время передачи крутящего момента на передние колеса терялась мощность и были другие недостатки:

1. Механизмы шарниров быстро ломались.
2. Передача вращения была неравномерной.
3. Передача сопровождалась с сильной вибрацией.
4. Шестерни и валы коробки передач работали с превышенной нагрузкой.

После этого, когда изобрели автомобильные гранаты (шрусы) эффективно решили эти недостатки. Благодаря ШРУСАМ момент вращения передается без уменьшения мощности и не создает другие минусы.

Шарнир равных угловых скоростей применяется и на заднеприводных автомобилях, в устройстве которых есть независимые подвески.

Если менять ШРУСЫ во время и покупать качественные, то они, относительно надежные и ломаются не так часто.

Типы автомобильных ШРУСОВ

Всего есть 4 типа автошрусов по конструктивной особенности:

1. Сухариковый. Устанавливается на грузовые автомобили и автобусы.
2. Трипоидный. Используется во внутренних конструкциях из-за осевого своего перемещения.
3. Спаренный. Редкоиспользуемый тип шарниров. Сложный в конструкции.
4. Шариковый. Это самый распространенный тип. Устанавливается во всех легковых переднеприводных машинах.

Классификация ШРУСОВ:

• внутренние;
• внешние.

Внутренний шрус является соединительным звеном между коробкой передач и полуоси. Внешний шрус является соединительным элементом между полуоси и ступицы колеса. Они работают в паре и передают все типы нагрузок. Если во время движения прокололо бескамерное колесо, в него можно закачать специальный герметик для бескамерных шин.

Известно ли вам, что ксеноновые фары запрещено использовать, так как они светят слишком ярко и ослепляют водителей встречных авто. Но, можно устанавливать ксеноновые противотуманники.

Устройство шарнира равных угловых скоростей

Так как нас интересует шариковый шарнир, то рассмотрим его устройство. Из-за того, что элементы не находятся в масле (в отличие от заднего моста), то устройство называется «сухим». Устройство конструкции шарикового шруса довольно простое.

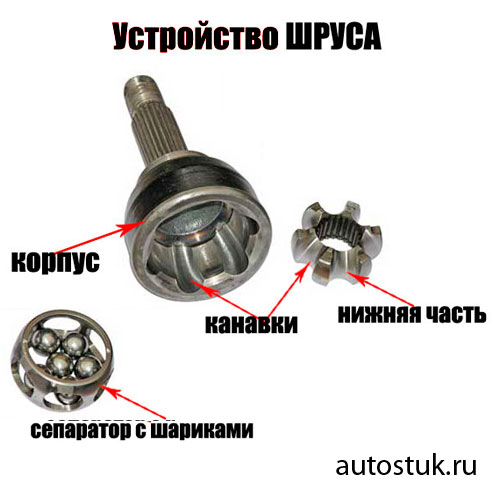

Из чего состоит ШРУС:

• Корпус. Представляет собой полусферу, чашу. В нее устанавливается ведомый вал.
• Нижняя часть. Это кулачок в виде сферы с ведущим валом.
• Сепаратор. Это кольцо с отверстиями, в которые устанавливаются металлические шарики и удерживаются там.
• Шарики из металла. Подвижные элементы. Их 6.

Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:

• Pilenga. По отзывам хороший вариант.
• Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
• Metelli. Рекомендуемые.
• Loebro. Рекомендуемые.
• SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.

Признаки неисправности ШРУСА

Благодаря наличию в устройстве шруса пыльника — он защищен от попадания пыли, влаги и грязи.

Причины поломок шарниров равных угловых скоростей:

1. Порванный пыльник.
2. Использование некачественной или не подходящей смазки.
3. Бракованный металл.

Если во время езды появились хрусты, щелчки, скрежет (металл об металл), то это и есть не что иное как признак поломки ШРУСА. Эти звуки появляются, когда через порванный или слетевший пыльник попали механические частицы в подшипники и шарики заедают.

На видео показаны устройство и замена шрусов своими руками.

Что такое ШРУС в автомобиле

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

• Преодолеть неравномерность передачи вращения колеса;
• Снять вибрацию;
• Нивелировать перегрузки на шестерни и валы во время движения ТС.

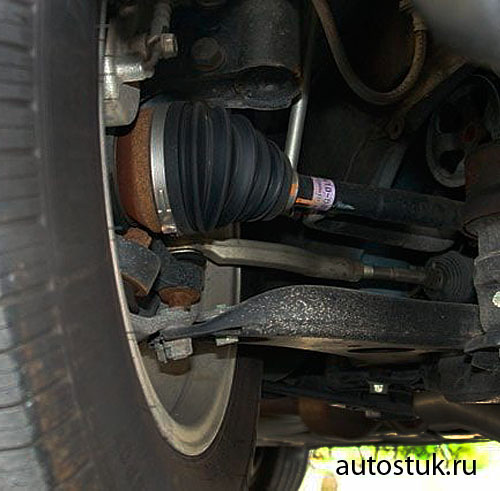

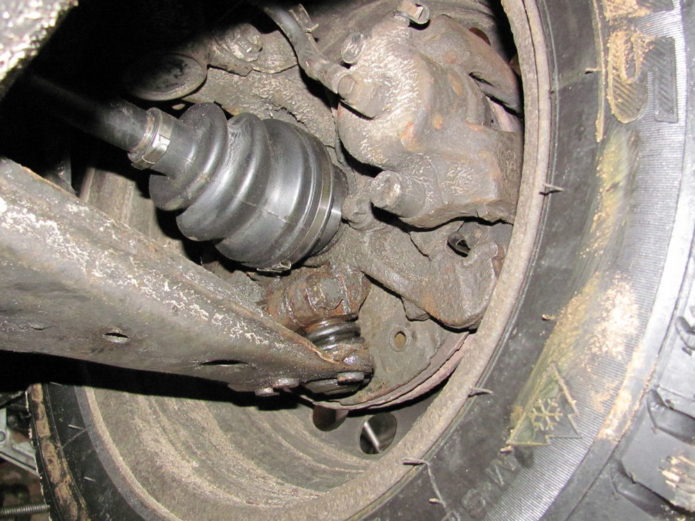

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

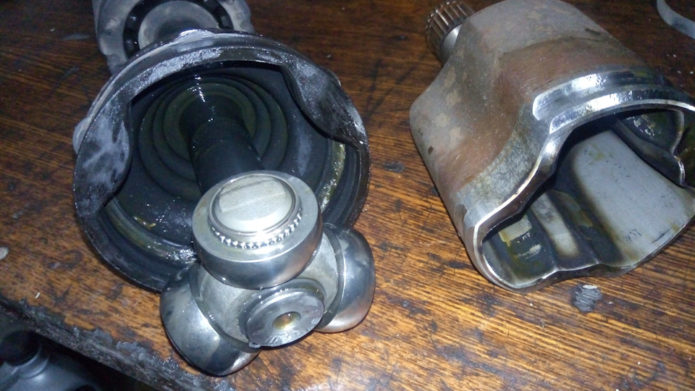

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

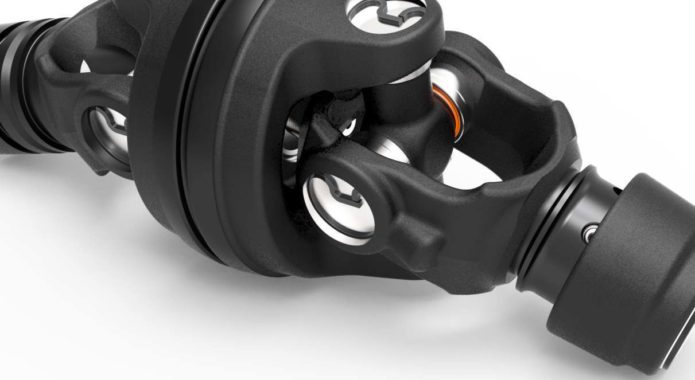

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

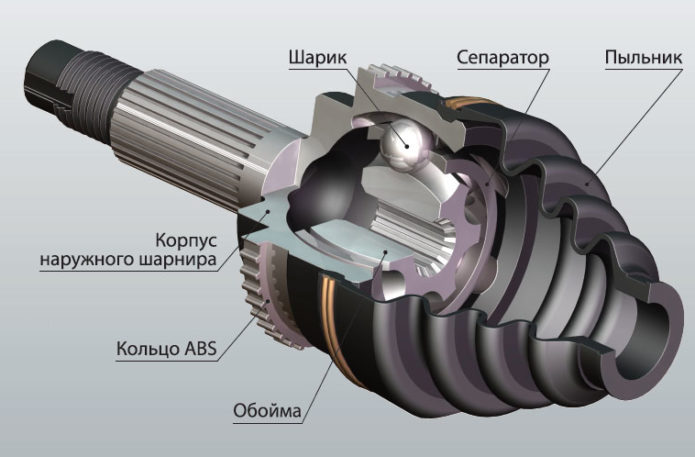

Основные узлы ШРУСа

Принцип работы детали:

• Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
• Кулак и корпус разделены подшипниками, удерживающими сепаратор;
• Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
• Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
• При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

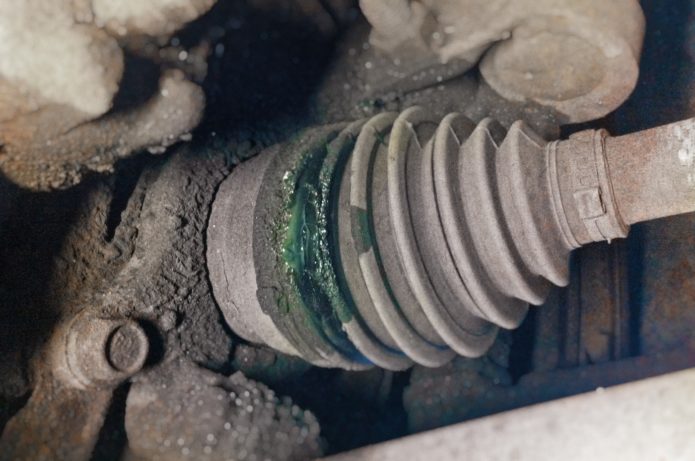

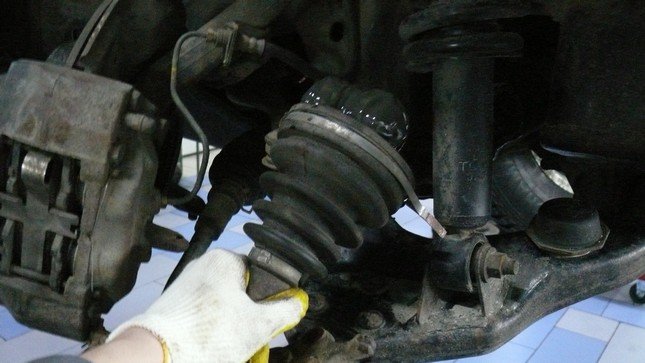

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

1. Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
2. Рывки в начале движения, ускорения или замедления автомобиля.
3. Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

1. Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
2. Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
3. Слушают звуки при езде по неровностям или наборе скорости.
4. Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Это важно! Проверку ШРУСов на предмет появления хруста желательно проводить раз в 3–4 месяца. Контролировать состояние пыльников и крепление хомутов нужно после каждой поездки по сильно пересечённой местности.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

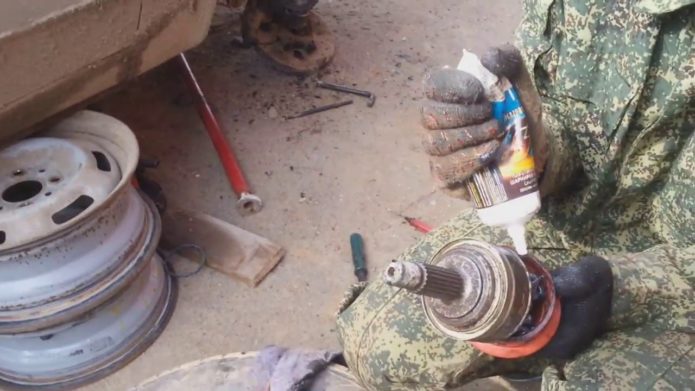

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Шарниры равных угловых скоростей

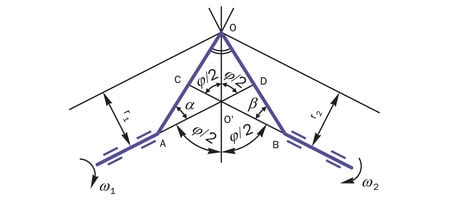

Схема ШРУСа:
ω1, ω2 — угловые скорости валов 1 и 2 соответственно;
α, β — угол шарнира;
О — точка контакта рычагов валов 1 и 2;
r1, r2 — радиусы вращения рычагов вала 1 и вала 2 соответственно;
OO’ — биссектриса угла ϕ

Передние ведущие колеса полноприводных и переднеприводных автомобилей являются также и управляемыми, т. е. должны поворачиваться, что требует использования между колесом и полуосью шарнирного соединения. Карданные шарниры неравных угловых скоростей передают вращение циклически и работают при небольших значениях углов между валами, что делает в этом случае их применение проблематичным. В этих условиях нашли применение синхронные шаровые сочленения, называемые шарнирами равных угловых скоростей (ШРУС).
В переднеприводном автомобиле обычно используются два внутренних таких шарнира (связаны с коробкой передач) и два внешних (крепятся к колесам). Устройство этих шарниров можно представить так: в каждом шарнире имеются две главные детали — корпус и обойма, одна в другой. В этих деталях выполнены канавки с шариками, которые, по сути дела, жестко соединяют обе сферические детали, через них и передается вращение от двигателя к колесу. В то же время, двигаясь в канавках, шарики позволяют одной сферической детали поворачиваться относительно другой и при этом осуществлять поворот колеса. При всем многообразии конструктивных решений, в шарнирах равных угловых скоростей должен выдерживаться единый принцип: точки контакта, через которые передаются окружные силы, должны находиться в плоскости, проходящей через биссектрису угла между валами (в биссекторной плоскости).

Содержание

Cдвоенный карданный шарнир

Это условие можно обеспечить различными способами. Простейшее решение — объединить два обычных карданных шарнира неравных угловых скоростей так, чтобы ведомая вилка одного служила ведущей вилкой другого. Такая конструкция получила название сдвоенного карданного шарнира.
Первые конструкции сдвоенных шарниров в 20-х гг. прошлого века были довольно громоздки, не оставляли в ступице переднего колеса места для тормозного механизма, который приходилось перемещать к картеру главной передачи. Однако со временем сдвоенные карданные шарниры совершенствовались, становились более компактными и продержались на легковых автомобилях до 60-х гг. Для сдвоенных шарниров на игольчатых подшипниках характерен усиленный износ этих подшипников и шипов крестовины, так как благодаря преимущественно прямолинейному движению автомобиля иглы подшипников не перекатываются, вследствие чего поверхности деталей, с которыми они соприкасаются, подвержены бринеллированию, а сами иглы иногда сплющиваются.

Кулачковые карданные шарниры

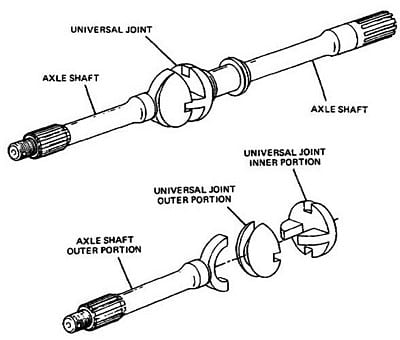

Карданный шарнир «Тракта»

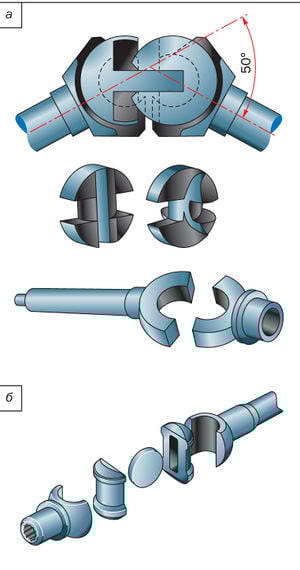

Кулачковые карданные шарниры:
а — шарнир «Тракта»,
б — дисковый

В 1925 г. на переднеприводных автомобилях появляется шарнир «Тракта» (позиция “а” на рисунке), состоящий из четырех штампованных деталей: двух втулок и двух фасонных кулаков, трущиеся поверхности которых подвергаются шлифованию. Если разделить по оси симметрии кулачковый карданный шарнир, то каждая часть будет представлять собой карданный шарнир неравных угловых скоростей с фиксированными осями качания (так же, как у сдвоенного карданного шарнира). В нашей стране был разработан кулачково-дисковый шарнир, который применяется на полноприводных грузовиках КрАЗ, Урал, КамАЗ.
Шарнир (позиция “б” на рисунке) состоит из пяти простых по конфигурации деталей: двух вилок, двух кулаков и диска.
Кулачковые шарниры благодаря наличию развитых поверхностей взаимодействующих деталей способны передавать значительный по величине крутящий момент при обеспечении угла между валами до 45°. Но трение скольжения между контактирующими поверхностями приводит к тому, что этот шарнир имеет самый низкий КПД из всех шарниров равных угловых скоростей. Следствием этого является значительный нагрев и задиры на деталях шарнира.

карданный шарнир «Вейс»

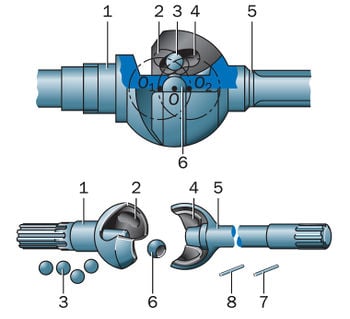

Шарнир с делительными канавками типа «Вейс»:
1, 5 — валы;
2, 4 — кулаки;
3 — шарики;
6 — центрирующий шарик;
7, 8 — фиксирующие штифты

Недостатки сдвоенных шарниров и шарниров кулачкового типа были толчком к поиску новых решений, и в 1923 г. немецкий изобретатель Карл Вейс запатентовал шариковый карданный шарнир с делительными канавками (типа «Вейс»).
Особенностью этого шарнира является то, что при движении автомобиля вперед движение передается одной парой шариков, а задним ходом — другой парой. Передача усилий только двумя шариками при точечном контакте приводит к большим контактным напряжениям. Поэтому он обычно устанавливается на автомобили с нагрузкой на ось, не превышающей 30 кН. В годы Второй мировой войны подобные шарниры производства фирмы «Бендикс» устанавливались на такие автомобили, как Виллис, Студебекер, Додж. В отечественной практике они применяются на автомобилях УАЗ, ГАЗ-66.
Сочленения типа «Вейс» технологичны и дешевы в производстве, позволяют получать угол между валами до 32°. Но срок службы из-за высоких контактных напряжений обычно не превышает 30 тыс. км.

Карданный шарнир «Рцеппа»

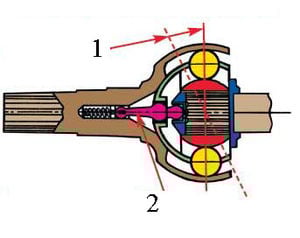

Карданный шарнир «Рцеппа»:
1 – биссекторная плоскость
2 – делительный рычажок

В 1927 г. появился шариковый шарнир с делительным рычажком (шарнир “Рцеппа”). Шарнир технологически сложен, но он более компактен, нежели шарнир с делительными канавками, и может работать при углах между валами до 40°. Так как усилие в этом шарнире передается всеми шестью шариками, он обеспечивает передачу большого крутящего момента при малых размерах. Долговечность его достигает 100–200 тыс. км.

Карданный шарнир «Бирфильд»

Шестишариковый шарнир с делительными канавками

Дальнейшей эволюцией этого подхода является шестишариковый шарнир типа «Бирфильд» с делительными канавками. Такой шарнир может работать при угле между валами до 45°. Шарниры этого типа имеют высокую долговечность. Основной причиной преждевременного разрушения шарнира является повреждение эластичного защитного чехла. По этой причине автомобили высокой проходимости часто имеют уплотнение в виде стального колпака. Однако это приводит к увеличению габаритов шарнира и ограничивает угол между валами до 40°. Данный тип шарниров широко применяется в карданной передаче передних управляемых и ведущих колес современных автомобилей. Он устанавливается на наружном конце карданного вала; при этом на внутреннем конце необходимо устанавливать шарнир равных угловых скоростей, способный компенсировать изменение длины карданного вала при деформации упругого элемента подвески. Такие функции совмещает в себе универсальный шестишариковый карданный шарнир (тип GKN).

Карданный шарнир тип GKN

Универсальный шестишариковый карданный шарнир GKN:
1 — стопорное кольцо корпуса внутреннего шарнира;
2 — защитное кольцо внутреннего шарнира;
3 — корпус внутреннего шарнира;
4 — упор вала;
5 — стопорное кольцо;
6 — обойма;
7 — шарик;
8 — упорное кольцо;
9 — сепаратор;
10 — наружный хомут;
11 — фиксатор внутреннего шарнира;
12 — защитный чехол;
13 — внутренний хомут;
14 — вал привода колеса;
15 — защитное кольцо наружного шарнира;
16 — корпус наружного шарнира

Осевое перемещение обеспечивается перемещением шариков по продольным канавкам корпуса, при этом, требуемая величина перемещения определяет длину рабочей поверхности, что влияет на размеры шарнира. Максимальный допустимый угол наклона вала в данной конструкции ограничивается 20°. При осевых перемещениях шарики не перекатываются, а скользят, что снижает КПД шарнира.

Карданный шарнир Loebro

Карданный шарнир Loebro:
1- Канавки с углом проточки 15-16°

Шарнир Loebro отличается от GKN тем, что канавки в чашке и кулаке нарезаны под углом 15-16° к образующей цилиндра, а геометрия сепаратора правильная – без конусов и с параллельными наружной и внутренней сторонами. Он меньших размеров, чем другие шестишариковые шарниры, кроме того, сепаратор его менее нагружен, поскольку не выполняет функции смещения шариков кулаков.
