Шланги системы охлаждения приора

Патрубки системы охлаждения ваз Калина и Приора

Приветствую всех читателей в блоге RtiIvaz.ru. В рубрики авто ремкомплектов я опубликовал рассказ автолюбителя где он задает вопрос всем автолюбителям — от чего рвутся патрубки системы охлаждения ваз?

Сегодня я хочу продолжить разговор о патрубках системы охлаждения. Патрубки системы охлаждения автомобилей ваз, Калины-1118, Приоры-2170 подводящие «верхние», также отводящие «нижние» через себя охлаждающую жидкость предназначены для эластичного соединения двигателя и радиатора между собой.

Они вместе сообща служат для принудительного отвода от деталей двигателя лишней теплоты далее передачи её окружающей среде. По ходу процесса охлаждения создается нормальный температурный режим, при котором движок не греется, также не охлаждается без причин, когда рабочий цикл протекает нормально.

Отвод от деталей движка теплоты необходим, так как когда сгорает газовая смесь внутри цилиндров, температура двигателя достигает 2000°, средняя температура держится на уровне 800–1000°С. Тут все понятно, если не охлаждать жидкость движок перегреется последующем пищальным выходом его из строя. Поэтому для создания нормальной температуры работы двигателя любой машины есть вместе с патрубками сама система охлаждения. Также такая система помогает быстро прогревать мотор особенно зимой.

В современных машинах применим тосол, антифриз или дистиллированная вода. Простую воду не рекомендуется заливать, так как образуется накипь.

Основные элементы системы охлаждения, например рубашку охлаждения блока, головку блока цилиндра, термостат, помпу, радиатор, вентилятор, шланги печки подробно рассматривать не будем. Мы всего лишь узнаем самое главное для автомобилистов при эксплуатации машины, посмотрев для примера обзор фотографий соединительных патрубков радиатора ваз автомашин «Калина» «Приора» их конструкторские номера.

Начинающим автолюбителям и бывалым водителям не стоит забывать, помня, как учили в автошколе, что авто время от времени требует несложного технического обслуживания.

Главное надо все время проверять уровень жидкости в расширительном бачке он установлен под капотом. Жидкость добавляется в систему через пластмассовый расширительный бачок. Расширительный бачок выполняет еще одну немаловажную роль, а именно компенсирует изменение объема, также давления жидкости в системе при ее нагреве или остывание.

Тосол или антифриз в зависимости от того что залито со временем процесса эксплуатации машины нагреваясь до высокой температуры испаряется. Не допускайте испарения жидкости до уровня ниже метки «MIN» впрочем выше «MAX» не заливайте тоже, лишнее расширится, затем выльется через клапан крышки расширительного бочка, а тосол или антифриз, состоящий из химии ядовито токсичен, попадает, испаряясь от горящего мотора в салон автомобиля далее через наши легкие в кровь не будем отвлекаться это уже из области медицины.

Не стоит переживать, если приходится доливать жидкость один раз за несколько месяцев. Если же приходится доливать постоянно, то тогда уже надо начинать искать, задавшись вопросом, что пропускает патрубок помпа или радиатор.

Избегайте перегрева мотора в пробках или при движении на маленьких скоростях по прямой дороге особенно на гору, когда буксуете следите за температурой не давая закипеть мотору. Охлаждающую жидкость на всякий случай надо держать в запасе минимум полтора литра. Работа перегретого мотора приводит к деформации его частей, и исправить последствия можно будет, только сделав дорогостоящий капитальный ремонт у моториста или поменять двигатель.

Читать еще:  Что такое угловая скорость

Воду дистиллированную можно использовать в качестве охлаждения жидкости летом. Перед наступлением морозов воду нужно незамедлительно слить, затем налить тосол или антифриз в зависимости от того, что у вас рекомендовано в руководстве по эксплуатации, как известно, вода при минусовой температуре расширяется, что может нанести неисправимый вред деталям автомашины. Хорошо использовать охлаждающую жидкость весь круглый год.

Вот мы рассмотрели основные моменты системы охлаждения, за которыми надо следить эксплуатируя машину. Давайте далее плавно пройдемте к рассмотрению фото ремкомплектов патруб подводящих отводящих охлаждающую жидкость .

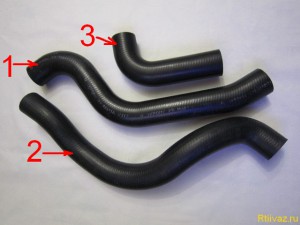

Фотографии ремкомплекта патрубков Калина-1118 и Приора-2170:

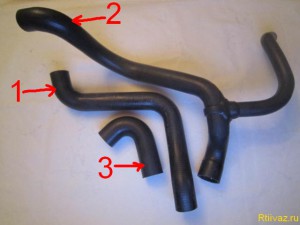

Ремкомплет патрубков радиатора системы охлаждения ваз-1118 состоит из трех разных по форме и размеру шлангов (см. фото).

Имеют конструкторские номера:

  • 1. 1118-1303025-00P шл. «подводящий» (номер-1) количество 1-штука.
  • 2. 1118-1303008-01P шланг «отводящий» стыковочный (номер-2) количество 1-штука.
  • 3. 1118-1303093P шланг соединительный термостата и водяного насоса (номером-3) количество 1-штука.

Ваз-2112 и для Ваз-2170 ст/образца

Комплект патрубков радиатора системы охлаждения ваз-2112 состоит из трех разных по форме и размеру шлангов (см. фото). Подходят для первых Приор 2170 вышедших в свет.

Их конструкторские номера:

  • 1. 2112-1303025Р шланг подводящий (номер-1) количество 1-штука.
  • 2. 2112-1303010Р шланг отводящий (номер-2) количество 1-штука.
  • 3. 2109-1303093-01P шланг «уголок» термостата к водяному насосу (номер-3) 1-штука.

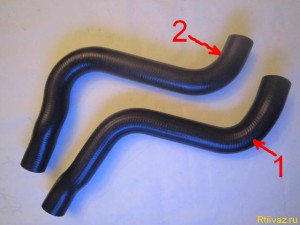

Комплект патрубок радиатора системы охлаждения для ваз 2170 состоит из трех шлангов, два из которых подводящих и отводящих почти одинаковы по форме и размеру, отличие между ними все таки есть (см. фото). Третий шланг под номером-3 «уголок» от термостата к водяному насосу подходит от ваз-2112 (см. фото выше).

Имеют конструкторские номера:

  • 1. 2170-1303010-10 шл. «отводящий» (номер-1) количество 1-штука.
  • 2. 2170-1303025-10 шл. «подводящий» (номер-2) количество 1-штука.
  • 3. 2109-1303093-01P шл. «уголок» термостата к водяному насосу (номер-3) 1-штука.

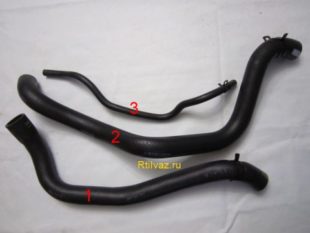

Ремкомплект патрубков системы охлаждения, Лада Гранта ваз 2190, состоит из двух патрубков подводящих и отводящих охлаждающую жидкость и одной резиновой трубки пароотводящей от расширительного бочка к радиатору. В принципе тоже, как на всех автомобилях только имеют другую форму и длиннее.

Имеет конструкторские номера:

  • 1. 2190-1303025-10 патрубок рад. верх. подв. «короткий» (номер-1 см. фото) 1-штука.
  • 2. 2190-1303010 патрубок рад. ниж. отвод. «длинный» ( номер-2 см. фото) 1-штука.
  • 3. 2190-1303095 трубка пароотводящая «тонкая» (номер-3 см. фото) 1-штука.

Видео:

Система охлаждения 16-клапанного двигателя Лада Приора

Система охлаждения Лада Приора является типичной для представителей силовых агрегатов АвтоВАЗ — жидкостная, закрытого типа. Она практически ничем не отличается от стандартного 8-клапанного силового агрегата.

Описание системы охлаждения

Система охлаждения двигателя Приоры имеет жидкостный закрытый тип. В неё входит стандартный набор деталей и компонентов. Что же именно входит в этот узел: радиатор, термостат, помпа, патрубки, отопитель и водяная рубашка.

Эта система необходима для поддержания рабочей температуры силового агрегата. Циркуляция жидкости производится по двум кругам — малому и большому. Рассмотрим, схему циркулирования ОЖ: водяная рубашка ГБЦ — патрубки — радиатор — водяной насос — термостат. В эту систему может добавляться отопитель.

Схема системы охлаждения

Система охлаждения приора 16 клапанов инжектор, схема выглядит следующим образом:

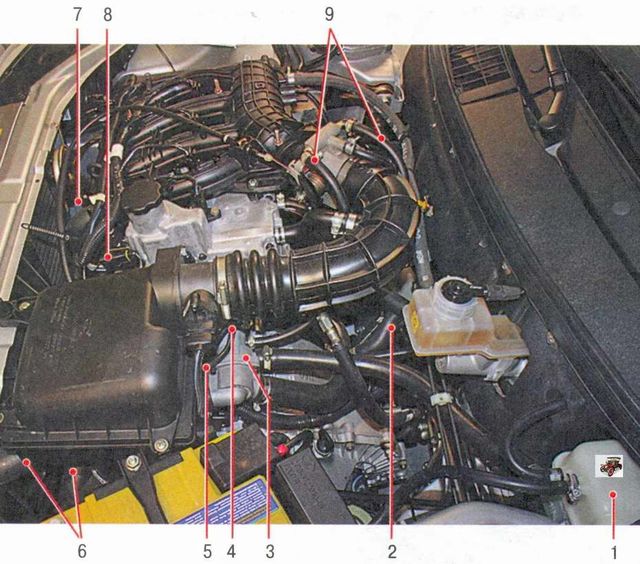

Рис. 1. Расположение элементов системы охлаждения двигателя Лада Приора ВАЗ 2170:
1 — расширительный бачок; 2 — шланги отопителя; 3 — термостат; 4 — датчик указателя температуры охлаждающей жидкости (на фото не виден,
расположен под термостатом); 5 — датчик температуры охлаждающей жидкости; 6 — шланги радиатора; 7 — пробка сливного отверстия радиатора;
8 — пробка сливного отверстия блока цилиндров; 9 — шланги подогрева дроссельного узла

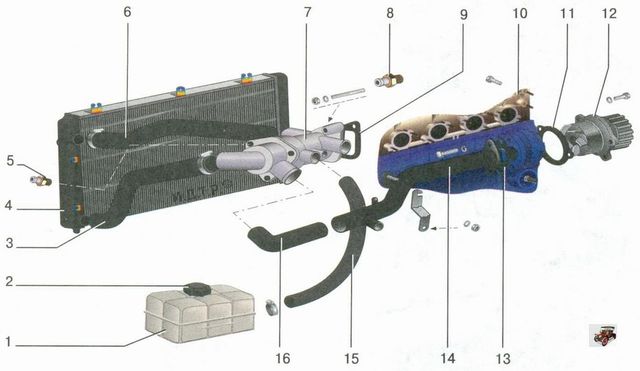

Рис. 2. Система охлаждения двигателя Лада Приора ВАЗ 2170:
1 — расширительный бачок; 2 — пробка расширительного бачка; 3 — отводящий шланг радиатора; 4 — радиатор системы охлаждения двигателя;
5 — датчик температуры охлаждающей жидкости системы управления двигателем; 6 — подводящий шланг радиатора; 7 — термостат;
8 — датчик указателя температура охлаждающей жидкости; 9 — прокладка термостата; 10 — головка блока цилиндров; 11 — прокладка водяного насоса;
12 — водяной насос; 13 — прокладка подводящей трубы; 14 — подводящая труба водяного насоса;
15 — заправочный шланг; 16 — шланг от термостата к подводящей трубке водяного насоса

Читать еще:  Ткань для обшивки салона авто

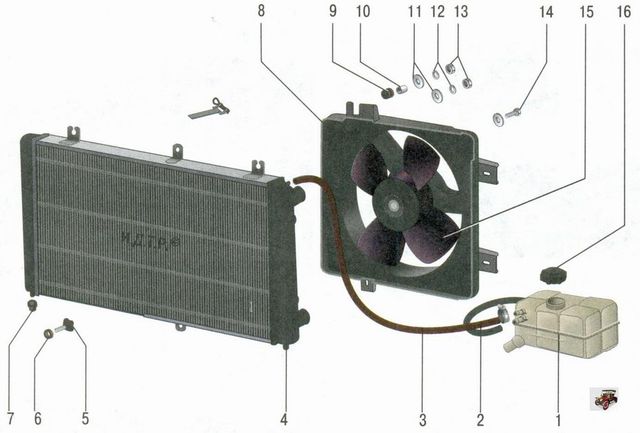

Рис. 3. Радиатор с электровентилятором и расширительный бачок Лада Приора ВАЗ 2170:
1 — расширительный бачок; 2 — пароотводящий шланг радиатора отопителя; 3 — пароотводящий шланг радиатора системы охлаждения; 4 — радиатор;
5 — сливная пробка; 6 — уплотнительное кольцо сливной пробки; 7 — подушка опоры радиатора; 8 — кожух электровентилятора; 9 — упругая втулка;
10 — дистанционная втулка; 11 — шайба; 12 — шайба пружинная; 13 — гайка; 14 — болт; 15 — электровентилятор; 16 — пробка расширительного бачка

Детали и узлы системы

Схема устройства охлаждения двигателя Лада Приора достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

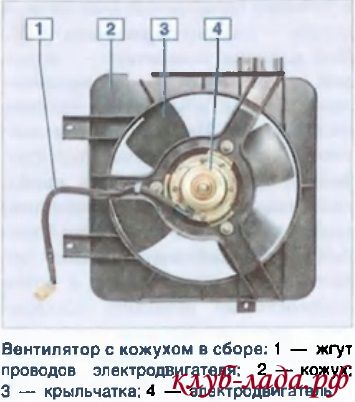

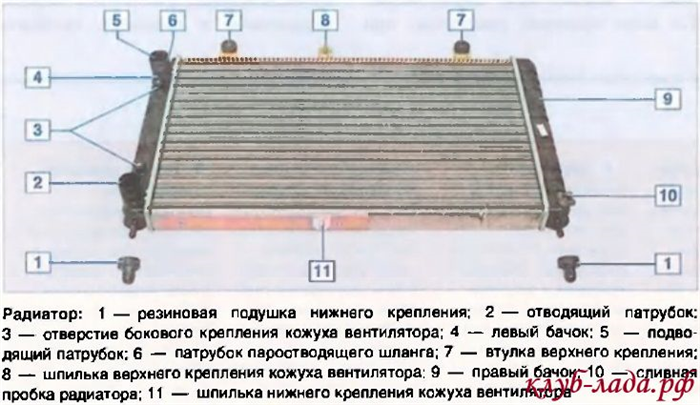

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции, и недостаточном охлаждении системы. При этом мотор может перегреваться.

Если в паре с этим ещё и неисправен термостат, то это приведёт к перегреву мотора, что потянет более серьёзные неполадки.

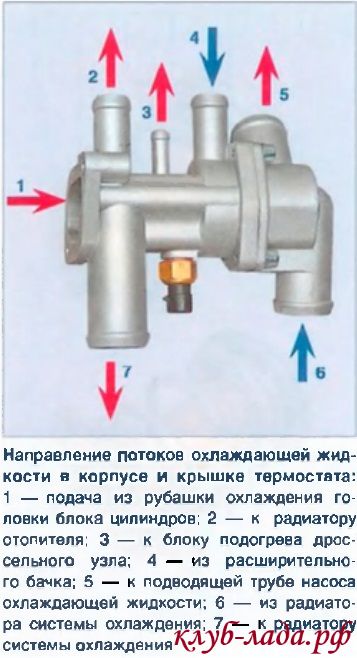

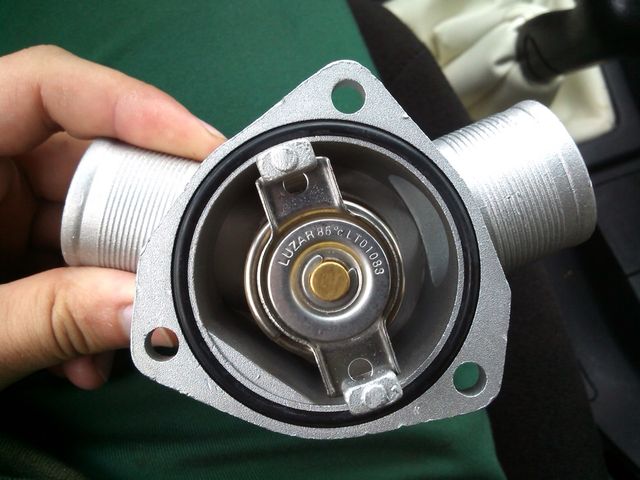

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора. Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие.

При замене стоит менять и уплотнительную резинку.

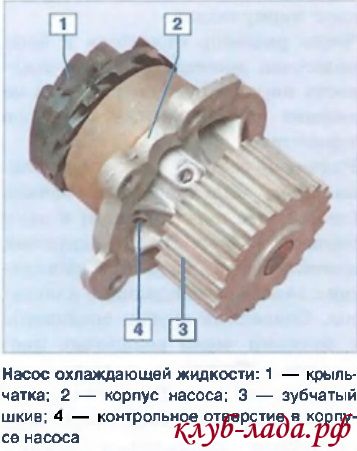

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

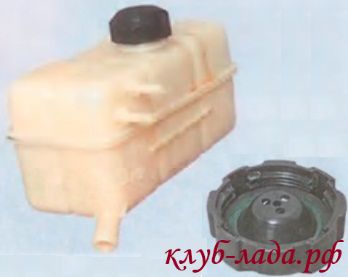

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

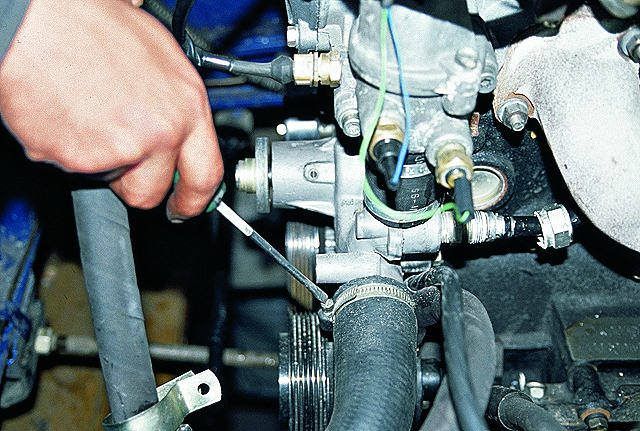

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Читать еще:  Уаз переделанный под гелендваген

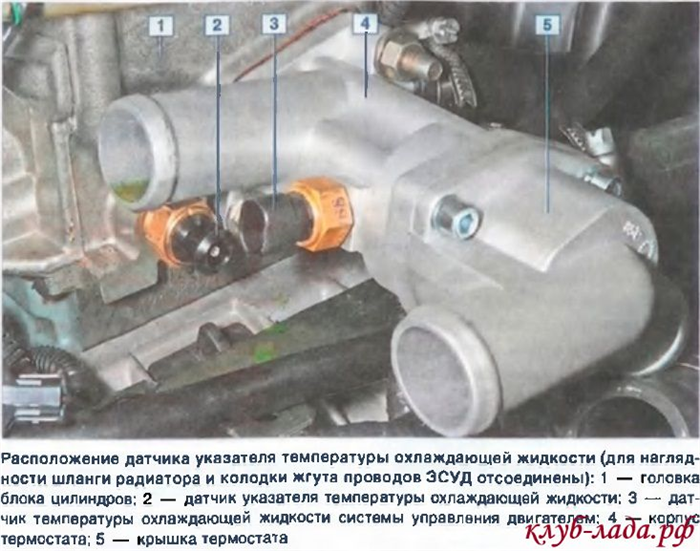

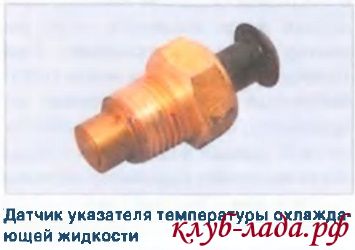

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате. Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться.

Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Вывод

Система охлаждения 16-клапанного мотора Лада Приора достаточно простая. Что касается неисправностей и ремонта, то они характерны и типичны для всех силовых агрегатов производства АвтоВАЗ. Многие автолюбители, как показывает практика, проводят ремонтно-восстановительные работы самостоятельно.

Устройство системы охлаждения двигателя Приоры

Особенности конструкции системы охлаждения двигателя LADA Priora

Система охлаждения двигателя ЛАДА Приора жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

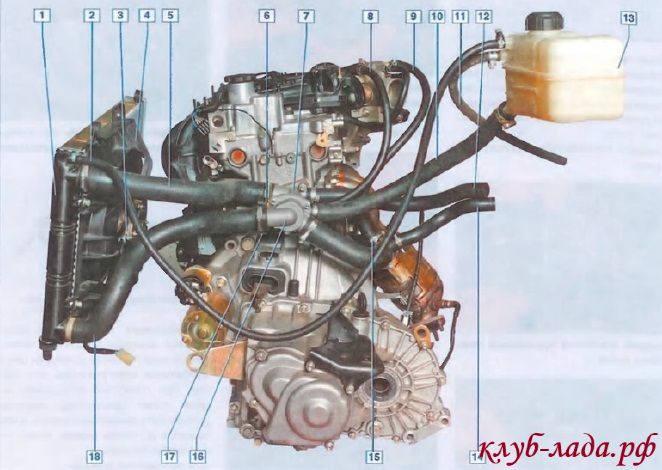

Конструкция системы охлаждения ЛАДА Приора

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Замечание

Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под катколлектором. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — в корпус термостата.

Система охлаждения состоит из двух так называемых кругов циркуляции:

  1. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя.
  2. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.

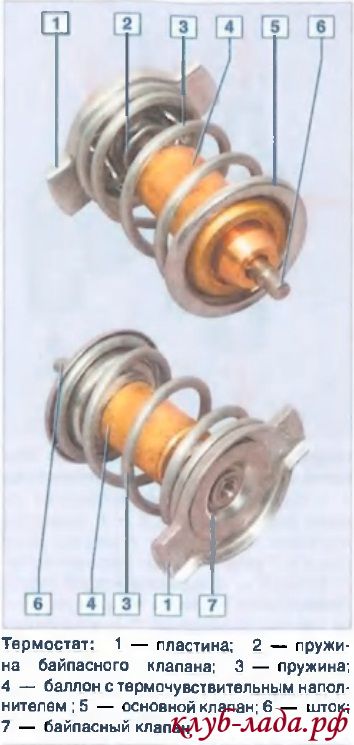

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Схема системы охлаждения двигателя LADA Priora

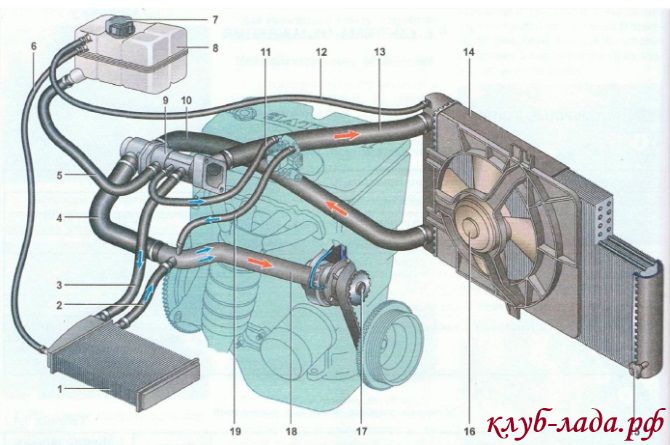

Система охлаждения двигателя: 1 — радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к радиатору отопителя; 4 — шланг насоса охлаждающей жидкости; 5 — шланг расширительного бачка; 6 — пароотводящий шланг радиатора отопителя*; 7 — крышка расширительного бачка; 8 — расширительный бачок; 9— термостат; 10 — шланг отвода охлаждающей жидкости из радиатора двигателя; 11 — шланг подвода жидкости к дроссельному узлу; 12 — пароотводящий шланг радиатора двигателя; 13 — шланг подвода жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора*; 16 — электровентилятор радиатора двигателя; 17 — насос охлаждающей жидкости; 18 — подводящая труба насоса охлаждающей жидкости; 19 — шланг отвода охлаждающей жидкости из дроссельного узла.
* Отсутствует на автомобиле с кондиционером.
