Карбюратор ваз 21213 нива регулировка

Содержание

Регулировочные винты карбюратора 21073 Солекс

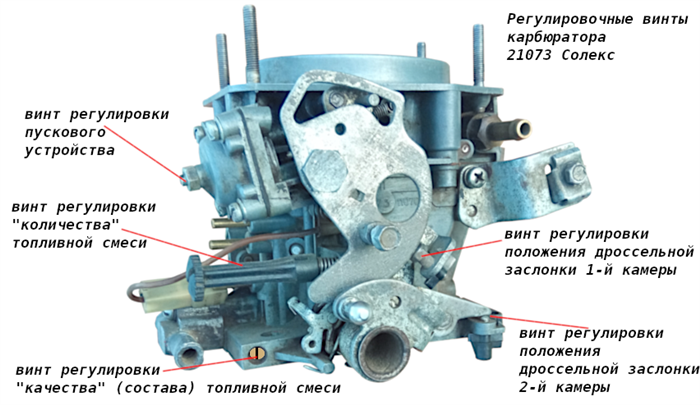

Регулировочные винты карбюратора 21073 Солекс Нива 21213

Винт «количества» топливной смеси

Ввернут в отлив с резьбовым отверстием в средней части корпуса карбюратора. Своим наконечником касается ребра рычага управления дроссельной заслонкой первой камеры. Предназначен для увеличения объема топливной смеси поступающей в цилиндры двигателя на холостом ходу. При заворачивании, своим наконечником перемещает рычаг управления, приоткрывая дроссельную заслонку первой камеры – обороты ХХ растут. При выворачивании – обороты ХХ падают. Наконечник винта «количества» так же выступает в роли минусового контакта в системе ЭПХХ. Он сигнализирует о начале открытия дроссельной заслонки блоку управления ЭПХХ. По этому сигналу прекращается подача топлива в систему ХХ.

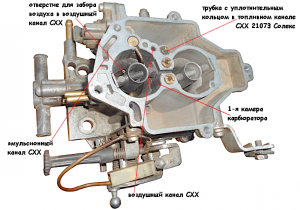

Винт «качества» топливной смеси

Винт «качества» расположен в нижней части корпуса карбюратора и перекрывает своим конусом выходное отверстие топливной смеси из системы холостого хода.

Он предназначен для контроля за точной дозировкой топливной смеси поступающей через систему холостого хода в цилиндры двигателя путем изменения сечения этого отверстия. Проще говоря, винт «качества» пускает дополнительный бензин в топливную смесь на ХХ, тем самым, обогащая ее.

Особенности регулировки: изначальное положение винтов «количества» и «качества» — 1 – 1,5 оборота от полностью завернутого состояния.

Необходимы для установки дроссельных заслонок обеих камер карбюратора в нужное положение для пуска и нормальной работы двигателя.

Винт регулировки положения дроссельной заслонки первой камеры карбюратора (при пуске двигателя)

Расположен на рычаге управления дроссельной заслонкой первой камеры карбюратора. Закреплен пружинным фиксатором. Служит для установки величины пускового зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора при взведении пускового устройства (вытягивании «подсоса»). В этом случае рычаг управления воздушной заслонкой воздействует на винт и через него на рычаг управления дроссельной заслонкой.

Винт регулировки положения дроссельной заслонки второй камеры карбюратора

Расположен на отливе нижней части корпуса карбюратора. Закреплен пружинным фиксатором. Сверху на него надет защитный колпачок. На головку винта опирается рычаг управления дроссельной заслонкой второй камеры карбюратора.

Винт предназначен для регулировки величины зазора между стенками смесительной камеры карбюратора и кромками дроссельной заслонки (0,1±0,05 мм) в целях предотвращения скапливания топлива при работе ускорительного насоса. Нужное положение винта выставляется на заводе и больше не меняется.

Винт регулировки положения воздушной заслонки (регулировки пускового устройства)

Винт регулировки пускового устройства расположен в торце корпуса пускового устройства карбюратора Солекс. Он застопорен контргайкой.

Винт предназначен для ограничения хода диафрагмы пускового устройства при пуске двигателя. Тем самым достигается оптимальный угол открытия воздушной заслонки (пусковой зазор) необходимый для притока дополнительного воздуха в топливную смесь на режиме пуска.

Примечания и дополнения

Еще статьи по устройству карбюратора 21073 Солекс автомобиля Нива 21213

Добавить комментарий Отменить ответ

Навигация по записям

Искать информацию

Наш канал TWOKARBURATORS в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля.
Читайте и подписывайтесь на новые статьи.

Обслуживание и корректировка работы карбюратора Нивы

Бензиновый двигатель ВАЗ 21213 объемом 1,7 л комплектуется карбюратором семейства Солекс ДААЗ-21073.

Наличие двухпоплавковой камеры обеспечивает бесперебойную подачу смеси независимо от режима езды. Но заводские настройки не всегда отличаются точностью и иногда отклонения от эксплуатационных нормативов достигают 15%.

Поэтому практически каждый карбюратор ВАЗ 21213 нуждается в регулировке. Еще одним немаловажным условием безотказной работы узла является своевременное проведение технического обслуживания.

Особенности обслуживания аппаратов ДААЗ-21073

Всевозможные нарушения в работе устройства напрямую зависят от качества и периодичности сервиса. Несмотря на конструкционные различия «вазовского» ДААЗ-21073 с *карбюратором ДААЗ-4178 на УАЗ*, их обслуживание мало чем отличается. В число технически необходимых работ входят:

  • наружная очистка;
  • мойка сетчатого фильтра поплавковой камеры;
  • очистка поплавковой камеры;
  • очистка жиклеров;
  • наладка поплавкового устройства;
  • корректировка пускового устройства;
  • стабилизация системы ХХ.

Мойка наружных и внутренних частей карбюраторного узла осуществляется при помощи керосина, уайт-спирита или препаратов в аэрозольных баллонах. Аэрозольный состав впрыскивается в камеры и жиклеры при работающем моторе. Очищенный аппарат обдувается сжатым воздухом.

Читать еще:  Схема проводки ваз 2106 скачать

Регламент юстировки карбюратора на ВАЗ 21213

Любые работы, которые связаны с двигателем или системой питания на ВАЗ 21213 должны заканчиваться регулировкой параметров карбюратора. После проведения вышеописанных процедур следует последовательно выполнить ряд настроек:

  1. Привода дроссельных заслонок
  2. Привода воздушной заслонки
  3. Пускового устройства
  4. Автоматического пускового устройства
  5. Системы холостого хода
  6. Концентрации CO и CH выхлопных газов

Некоторые юстировки могут быть выполнены как на снятом устройстве, так и непосредственно на машине. В случае провисания или большой натянутости приводного троса дроссельных заслонок — регулировочной гайкой выставить нужное положение, предварительно открутив контргайку. Стоит проверить расстояние между центрами наконечников поперечной тяги, оно должно быть в пределах 80 мм. В итоге при полностью нажатой педали акселератора заслонка абсолютно открыта, а при отпущенной педали – закрыта.

Тяга привода воздушной заслонки должна свободно перемещаться в оболочке, а рычаг без усилий вращаться вокруг оси. Утопленная до упора ручка в салоне автомобиля соответствует полностью открытой заслонке (вертикальное положение). При вытягивании рукоятки площадь входного отверстия камеры должно быть перекрыто. Отклонения от этих требований устраняются путем корректировки крепления оболочки троса или ремонтом рычага привода.

Следующим этапом идет наладка пускового устройства. Методом принудительного открытия отверткой воздушной заслонки на 1/3 необходимо установить обороты 3200 – 3300. Затем убрать отвертку и регулировочным винтом снизить частоту вращения коленвала до 2800-3100 об/мин. На этом регулировка карбюратора ВАЗ 21213, можно сказать, практически закончена.

Наладку системы ХХ и концентрации углеводородов в выхлопе можно провести одним этапом. Запустив двигатель, необходимо винтом качества установить максимально возможные обороты холостого хода. Далее винтом количества уменьшить обороты так, чтобы они на 50-100 единиц превышали нормальные показатели ХХ. После этого винтом качества добиться нужного значения.

Качественная настройка карбюраторного узла доступна автолюбителю с начальными знаниями принципов работы ДВС и минимумом инструментария.

Как самостоятельно настроить карбюратор на автомобиле ВАЗ – 2107

Если Вы хотите знать,как отрегулировать карбюратор ВАЗ 2107 своими руками, то данная статья именно для Вас. На автомобилях ВАЗ 2107 установлены отечественные карбюраторы «Озон» 1107010, а также их модификации. Своё первое апробирование данные карбюраторы прошли на более ранней модели ВАЗ 2105.

Советы по регулировке карбюратора «Солекс» на автомобиле ВАЗ 2109

Все автомобили ВАЗ 2109 оснащались отечественными карбюраторами «Солекс». Вне зависимости от модификации карбюратора принцип его настройки однотипен. Поэтому рекомендации по настройке карбюратора ВАЗ 2109, изложенные в этой статье, подойдут также владельцам различных марок автомобилей, на которых

Подбор жиклеров на карбюраторе Солекс 21083

Модель карбюратора Солекс 21083 с жиклерами, которые влияют на свойства топливо-воздушной смеси, может быть доработана под любой объем двигателя. Для этого достаточно подобрать жиклеры, что вполне под силу опытному автолюбителю. Солекс 21083 при условии грамотного усовершенствования вполне в

Обслуживание карбюратора Озон собственными силами

Кабюраторами Озон комплектуются классические модели автомобилей семейства ВАЗ. Все изделия проходят заводской контроль на предмет топливоподающих характеристик на вакуумных установках. Однако в условиях массового производства добиться полной идентичности показателей практически невозможно. Поэтому

Режим холостого хода карбюратора К-151 и минимизация выброса CO и CH

Все более ужесточающиеся требования к концентрации углеводородов в отработавших газах заставляют автовладельцев задуматься о способах, позволяющих добиться оптимальных показателей.

Все, что нужно знать о карбюраторе К-151

Профилактика поломки карбюраторовДанная разновидность карбюратора выпускается заводом ПеКАР для комплектации моторов ЗМЗ и УЗАМ объемом от 2,4 до 2,9 л.

Карбюратор ваз 21213 нива регулировка

1. Промойте фильтр в бензине и продуйте сжатым воздухом.
2. Проверьте состояние фильтра.
3. Если фильтр или патрубок подвода топлива повреждены, замените их новыми. Поплавковый механизм
4. Промойте детали в бензине, проверьте состояние.
5. Поплавки не должны иметь повреждений. На уплотняющей поверхности игольчатого клапана и его седла не допускается повреждений, нарушающих герметичность клапана.
6. Клапан должен свободно перемещаться в своем гнезде, а шарик не должен зависать. Вес поплавков не должен быть более 6,23 г.
7. Неисправные детали замените новыми.

8. Очистите от грязи и масла крышку и все отверстия и каналы.
9. Промойте крышку в ацетоне или бензине и продуйте сжатым воздухом.
10. Осмотрите уплотняющие поверхности крышки. Если имеются повреждения, замените крышку новой.

11. Все детали пускового устройства очистите, промойте бензином и продуйте сжатым воздухом.
12. Осмотрите детали, поврежденные замените новыми.

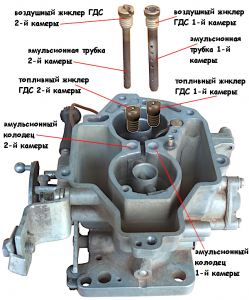

Жиклеры и эмульсионные трубки

13. Очистите жиклеры и эмульсионные трубки от грязи и смолистых соединений, промойте их ацетоном или бензином и продуйте сжатым воздухом.
14. Нельзя очищать жиклеры металлическим инструментом или проволокой, а также протирать жиклеры и другие детали карбюратора ватой, тканью или ветошью, так как ворсинки могут засорить топливоэмульсионный тракт.
15. При сильном засорении можно очистить жиклеры иглой из мягкого дерева, смоченной ацетоном.

Читать еще:  Подтянуть трос сцепления ваз 2109

16. Очистите корпус от грязи и масла.
17. Промойте его каналы ацетоном или бензином и продуйте сжатым воздухом.
18. При необходимости каналы и эмульсионные трубки очистите специальными развертками.
19. Осмотрите уплотняющие поверхности корпуса, при их повреждениях или деформациях корпус замените новым.

20. Очистите детали насоса, промойте их в бензине и продуйте сжатым воздухом.
21. Проверьте легкость перемещения шарика в распылителе и движение подвижных элементов насоса (рычаг, детали диафрагмы). Заедания не допускаются.
22. Диафрагма должна быть целой, без повреждений.
23. Проверьте состояние уплотняющих поверхностей и прокладок.
24. Поврежденные детали замените новыми.

Экономайзер мощностных режимов

25. Диафрагма должна быть целой и без повреждений.
26. При полной длине толкателя диафрагмы, включая головку, меньшей 6,0 мм замените диафрагму в сборе с толкателем.

ВАЗ-21213 (Нива). Сборка карбюратора

1. Карбюратор собирайте в последовательности, обратной разборке. При этом обращайте внимание на следующие моменты.
2. Поплавок должен свободно поворачиваться на своей оси, не задевая стенок камеры.
3. Игольчатый клапан должен свободно скользить в своем гнезде, без перекосов и заеданий, момент затяжки седла игольчатого клапана должен быть 14,7 Н·м (1,5 кгс·м).
4. Момент затяжки электромагнитного запорного клапана должен быть 3,68 Н·м (0,4 кгс·м).
5. Чтобы при сборке не перепутать местами жиклеры, обращайте внимание на маркировку жиклеров и при установке их руководствуйтесь подразделом 2.15.2.
6. Перед установкой оси 19 (см. рис. Детали крышки карбюратора) смажьте торец оси и крайние 1–1,5 витка резьбы герметиком УГ–9.
7. При сборке ускорительного насоса наживите винты крепления крышки, нажмите на рычаг привода до упора, заверните винты и отпустите рычаг.

ВАЗ-21213 (Нива). Регулировка и проверка карбюратора

Установка уровня топлива в поплавковой камере карбюратора

2 – крышка карбюратора;

3 – уплотнительная прокладка;

4 – калибр для проверки положения поплавков;

5 – игольчатый клапан

Винты регулировки системы холостого хода

Установка уровня топлива в поплавковой камере

1. Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства. Правильность установки поплавка 1 (см. рис. Установка уровня топлива в поплавковой камере карбюратора) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм.
2. При необходимости отрегулируйте подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Регулировка пускового устройства

3. При повороте рычага 4 (см. рис. Пусковое устройство карбюратора) управления воздушной заслонкой 5 до отказа против часовой стрелки воздушная заслонка должна быть полностью закрыта под действием пружины 7. Если заслонка не закрыта, устраните причину заедания.
4. При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открыться на 3,0 мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.
5. Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 1,1 мм (пусковой зазор С). При необходимости отрегулируйте этот зазор винтом 10.

Регулировка привода карбюратора

6. При полностью нажатой педали 7 (см. рис. Привод управления карбюратором) управления дроссельными заслонками, дроссельная заслонка первой камеры должна быть полностью открыта и тяга 15 не должна иметь дополнительного хода. При отпущенной педали 7 дроссельная заслонка должна быть полностью закрыта. Если этого нет, отрегулируйте положение педали и дроссельной заслонки наконечником 10 на переднем конце продольной тяги 1.
7. В приводе воздушной заслонки конец троса 3 закрепите так, чтобы при вытянутой рукоятке 5 воздушная заслонка была полностью закрыта, а при утопленной – полностью открыта.

Регулировка холостого хода двигателя

8. Регулировка обеспечивается регулировочным винтом 2 (рис. Винты регулировки системы холостого хода) качества (состава) смеси и регулировочным винтом 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо штопором вынуть заглушку.
9. Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 85–90° С), с отрегулированными зазорами в механизме газораспределения, с правильно установленным моментом зажигания и при полностью открытой воздушной заслонке.
10. Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750–800 мин–1.
11. Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах не более 1,5 % при данном положении винта 1 (содержание СО приводится к 20° С и 101,3 кПа (760 мм рт. ст.)).
12. Винтом 1 восстановите частоту вращения коленчатого вала до 750–800 мин–1.
13. При необходимости регулировочным винтом 2 восстановите содержание СО не более 1,5 %.
14. По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшение ее – не заглохнуть. В случае остановки двигателя, винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750–800 мин–1.
15. Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

Читать еще:  Воздушная гофра ваз 2114

Проверка работы механизма блокировки второй камеры

16. Поверните рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки.
17. Затем поверните рычаг оси 19 (см. рис. Детали корпуса карбюратора) управления дроссельными заслонками до полного открытия заслонки 23 первой камеры, при этом дроссельная заслонка 24 второй камеры должна оставаться в закрытом положении.
18. Поверните рычаг управления воздушной заслонкой по часовой стрелке до отказа, а рычаг 19 управления дроссельными заслонками до полного открытия заслонок.
19. Если дроссельная заслонка второй камеры при этом не откроется, устраните неисправность. Причиной может быть заедание рычага 20 блокировки второй камеры или отсоединение пружины 21 рычага блокировки.

Какой карбюратор на Ниву 21213

Практически вездеход Нива по праву занимает уже полвека лидирующее место в продажах отечественного автопрома. Среди всех плюсов (проходимость, простота ремонта, дешевизна запчастей) в наличие присутствуют неприятные минусы. Один из них, высокий расход топлива, решается заменой и регулировкой карбюратора (карба) в соответствующих моделях.

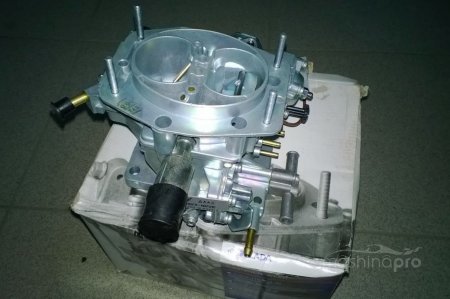

Заводской карбюратор Нива 21213

Модели автомобилей с двигателем до 1,7 литра комплектовались карбами «Озон». По отзывам, это далеко не лучший двухкамерный узел с экономайзером холостого хода. Последнее приспособление представляет собой автономный аппарат с электромагнитным замком. Он активируется при старте двигателя и отключается после набора двигателем 1000 оборотов. Двигатели объемом 1,7 литра комплектовались карбюратором «Солекс», который обрабатывал большее количество топливовоздушной смеси.

Смысл замены штатного узла

Заводская комплектация Нивы 21213 – знаменитая головная боль владельцев. Она не плохая, но многие детали категорически рекомендуются к замене. Их сочетание значительно снижает возможный потенциал отечественного внедорожника. Что касается карбюратора, то его замена производится по следующим причинам:

  1. Установка пары деталей. Два карба устанавливают те владельцы, которым не хватает мощности. Такая компоновка достаточно редкая, потому что того же эффекта можно достичь тюнингом или установкой более совершенного карбюратора.
  2. Вторая причина смены узла – уменьшение штатно высокого расхода топлива. Редкая эксплуатация вездехода по прямому назначению, городская езда провоцируют излишний расход горючего без использования всех возможностей авто.

Выбор новой детали

Какой поставить карбюратор на Ниву 21213? Практически единодушно специалисты выбирают модель ДААЗ 21083 для ВАЗ Нива 21213 на двигатель 1,7 литра. Этот карб максимально отвечает требованиям ДВС и ощутимо снижает расход топлива. К минусам относятся снижение приемистости двигателя из-за меньшего диаметра заслонки дросселя, меньший ход поплавка. Установка и регулировка вполне реальны без посторонней помощи. Стоимость средняя (около 6 300 рублей), но качество сборки и долговечность полностью ее окупают. Дополнительно потребуется учитывать:

  • понадобится набор жиклеров топлива большего диаметра;
  • придется купить новую систему управления дросселем;
  • потребуется растачивать посадочное место под новый карб.

Выбирать для Нивы 21213 карбюратор стоит крайне внимательно. Даже заводские упакованные узлы могут оказаться с дефектом. Так, к примеру, все винты должны быть зафиксированы заводскими заглушками, все подвижные элементы – двигаться без заеданий. Такие товары поставляются с завода уже отрегулированными. Некоторые элементы (жиклеры, ремкомплект) можно использовать от старого агрегата.

Замена карбюратора на Ниве 21213

Как практически все узлы и детали на Ниве можно заменить или отремонтировал самостоятельно и одному. Главное четко двигаться по схеме:

  1. Открыть капот и вытащить запасное колесо.
  2. Снять воздушный фильтр вместе с корпусом.
  3. Отсоединить штатный карб от всех тяг и шлангов и снять его.
  4. Качественно зачистить посадочное место и установить новую прокладку (присутствует в стандартном ремкомплекте).
  5. Проверить коллектор на зазубрины и при наличии устранить их.
  6. Расточить крепежные проушины в новом узле до совпадения со штатными шпильками.
  7. Установить новый карб и затянуть крест-накрест.
  8. Поставить заглушку или систему обратной прокачки остатков топлива в бак.

Воздушный фильтр устанавливают после регулировки нового карбюратора на Ниве 2121.

Настройка нового карбюратора

Перед регулировкой нужно установить подходящие под объем двигателя жиклеры. Слишком маленькие спровоцируют потерю мощности и увеличат расход топлива. Поплавковую камеру настраивать не нужно, это было сделано на заводе. Далее происходит регулировка самого карбюратора:

  1. Запустить двигатель и прогреть до рабочей температуры.
  2. Винт количества крутить до падения оборотов двигателя до 800 об/мин.
  3. Винт качества выкрутить до максимального увеличения оборотов коленвала.
  4. Теперь снова количество выставить на 800 об/мин.
  5. Винт качества выкручивать постепенно, пока двигатель не станет немного подрагивать (это означает, что выброс СО2 будет минимальным).

Полезное видео


После этого можно устанавливать обратно воздушный фильтр. На это регулировка нового карбюратора завершена. Реальные трудности с заменой этого узла возникают непосредственно при установке и расточке проушин. Настройка при всех остальных рабочих системах занимает не более получаса.
