Замена ступичного подшипника ваз 2110 видео

Замена подшипника передней ступицы на ВАЗ 2110 своими руками (видео)

За свободное вращение колес на оси отвечают подшипники ступицы. Их монтируют непосредственно на корпус ступицы, а внутренней обоймой крепятся на колесную ось. Между обоймами имеются пластиковые заглушки, которые не позволяют влаге и пыли негативно воздействовать на механизмы. Но замена ступичного подшипника у ВАЗ 2110 со временем все равно потребуется. Сегодня мы об этом и поговорим.

Передний подшипник

Диагностика

В ступице колес располагаются однорядные роликовые подшипники . Их там 2 штуки. Во время эксплуатации автомобиля они нуждаются в уходе. Этот уход включает в себя замену смазки и регулировку зазоров.

Проверьте, свободно ли проворачиваются подшипники на оси, нет ли заеданий, а на кольцах должны отсутствовать следы износа, выкрашиваний. Если это имеется в наличии, обязательно следует разобраться в том, как поменять подшипник.

Регулировка

Проверка его работоспособности и регулировка выполняется следующим образом:

  • Поднимите переднее колесо при помощи домкрата;
  • Снимите колесо;
  • Зубилом удалите защитный колпачок на подшипнике передней ступицы;
  • Демонтируйте тормозные колодки;
  • На поворотном кулаке следует закрепить держатель индикатора;
  • Ножку этого индикатора уприте в ступицу, максимально близко к регулировочной гайке;
  • На шпильки накидываются кольца накидных ключей, и затягиваются гайки. Удерживая их, ступица в осевом направлении проворачивается и смещается;
  • При помощи индикатора определяется показатель перемещения или зазора. Если он составляет более 0,15 миллиметров, зазор обязательно нужно отрегулировать;
  • Установите колесо на место, не используя защитный колпачок. Закрепите его двумя болтами, ввинченными диаметрально;
  • Зубилом распрямите бортик на гайке подшипника и ключом на 27 (торцевым) демонтируйте гайку;
  • Применяя момент затягивания 2,0 кг-см, закрутите новую регулировочную гайку;
  • Ослабьте гайку, после чего вновь ее затяните, но теперь с моментом 0,7;
  • Регулировочную гайку медленно отпустите на 25 градусов, в вертикальной плоскости проверните колесо. Должен появиться незначительный люфт;
  • Проверьте зазор. Его показатели должны составлять в пределах от 0,08 до 0,02 миллиметра;
  • В таком положении гайку застопорите с зачеканкой буртика в специальных пазах. Они расположены на поворотном кулаке в конце его цапфы;
  • Удалите из защитного колпачка старую смазку и заложите новую. Около 25 граммов. Специалисты рекомендуют использовать Литол 24, хотя есть и достойные альтернативы;
  • Монтируйте защитный колпачок на подшипник;
  • Колесо устанавливается на свое законное место.

Способы замены

Советуем посмотреть видео о том, как снять подшипник ступицы с ВАЗ 2110. Это позволит лучше разобраться в нюансах работы. Наглядный пример никогда не будет лишним.

Установка

Что касается замены, то здесь также есть видео, обучающее делать данный процесс. Мастера пользуются тремя способами замены, каждый из которых имеет свои особенности и преимущества. Потому правильно будет поговорить о каждом из них.

Первый способ

Вынимаем стопорное кольцо

  1. Вам обязательно потребуется съемник, с помощью которого демонтируют подшипники.
  2. Аккуратно вынимайте подшипник специализированным инструментом и ставьте на его место новый.
  3. По завершению работ по смене, выполняется обратная сборка узла.

Но есть и недостатки — вам придется принять далеко не самую удобную позу, чтобы выполнить операцию. Потому настоятельно рекомендуется проводить работу с подъемником или при помощи смотровой ямы. Но даже так про комфорт можете забыть.

Второй способ

Тут вам предстоит выполнить следующие шаги:

  1. Аккуратно демонтируйте поворотный кулак, чтобы снять подшипник. После этого ступица полностью снимается;
  2. Далее используйте верстак;
  3. На верстаке выполните замену элемента, а затем поставьте его на место;
  4. Важно соблюдать правильную последовательность обратной сборки

Идеальное совпадение по меткам не получается даже у профессионала, но свести к минимуму отклонения более чем возможно.

Советуем выполнить несколько действий:

  • Поставьте метки. Первая — положение регулировочного болта на стойка, а вторая — прежнее положение кулаков;
  • Выбейте болты кулака;
  • Демонтируйте крепежные элементы из шаровой нижней опоры;
  • Выбейте подшипник из ступицы;
  • Демонтируйте стопорные кольца;
  • Распрессуйте тисками подшипники;
  • Когда будете собирать узел обратно, полости в кулаках обильной смажьте смазками.

Такой метод актуален для тех случаев, когда выполняется полноценный ремонт ходовой части. Так вы с легкостью замените не только подшипники ступицы, но и шаровые опоры, рулевые наконечники, сайлентблоки рычагов и пр.

Третий способ

Перед проведением работ любым методом подумайте, какой подшипник передней ступицы для ВАЗ 2110 будет лучше использовать. Это могут быть заводские элементы, либо аналоги от других производителей. Большой разницы между ними нет, но лучше выбирайте самые качественные.

Согласно третьему способу замены, процесс выполняется следующим образом:

  • Вам потребуется полностью демонтировать всю стойку;
  • Воспользуйтесь специальными тисками;
  • В этих тисках меняется подшипник ступицы, и все элементы устанавливаются обратно на свои места.

Как видите, процесс замены подшипника ступицы — относительно простой, но имеет свои тонкости и нюансы. Подумайте, стоит ли браться за работу самостоятельно, или лучше поручить задачу профессионалам. В таком случае, это должны быть проверенные специалисты, которые действительно сумеют грамотно заменить подшипник, поставить на его место качественную, новую деталь и не нарушить целостность вашей подвески.

Читать еще:  Шрус что это такое в машине

Как провести своими руками замену подшипника передней ступицы ВАЗ-2110

Если владелец автомобиля ВАЗ 2110 заметит, что при движении машины в области колеса прослушивается непонятный стук или звук, который может просто исчезнуть, если транспорт входит в крутой разворот, то это значит, что требуется незамедлительная замена подшипника передней ступицы. Дело в том, подшипник, относящийся к области передней ступицы, не ремонтируется, поэтому данную деталь в автомобиле ВАЗ-2110 нужно как можно быстрее сменить.

Замена своими руками происходит достаточно просто, если хозяин авто владеет навыками ремонтных автомобильных работ, и у него есть удобное гаражное помещение. Следует как можно быстрее провести это мероприятие, чтобы избежать неприятных ситуаций при вождении машины.

Какие необходимо подготовить инструменты для работы

В первую очередь следует сделать хорошее освещение в гаражном помещении, так как размер подшипника передней ступицы ВАЗ-2110 имеет небольшие размеры, и чтобы замена неисправного компонента прошла правильно и эффективно, автолюбитель должен видеть все детали хорошо.

Лучше всего поставить машину на специальную яму для осмотра и ремонта, чтобы операция прошла быстрее, а работа была удобной. Стоит отметить, что замена подшипника задней ступицы проводится намного легче, чем передней. Но все же, придерживаясь рекомендаций и проводя ремонт поэтапно, можно своими руками сделать всю работу, как говорится, «на отлично».

Подготавливают для нее следующие инструменты:

  1. Автомобильный съемник для легкого демонтажа непригодного подшипника, относящегося к передней ступице.
  2. Заранее приготовленный отрезок прочной металлической трубы, который называют «оправкой». Он потребуется для выбивания ступицы в машине.
  3. Автомобильная головка, оснащенная 30-м воротком.
  4. Накидные ключи на 19 и 17.
  5. Новые качественные подшипники.

По мнению опытных специалистов, замена подшипника, относящегося к области передней ступицы, для автомобильного транспорта ВАЗ-2110 будет качественной, если автовладелец приобретет новую деталь, изготовленную российскими производителями. Цена на российский материал не сильно отличается от китайского аналога, поэтому не стоит пытаться сэкономить несколько рублей, а приобрести в итоге малонадежный компонент.

Поэтапные работы

Замена подшипника передней ступицы, как говорилось ранее, должна осуществляться поэтапно:

  • ВАЗ-2110 нужно поставить на 1-ую передачу скорости;
  • под колеса автотранспорта подкладывают упоры, чтобы машина оставалась в постоянном положении;
  • ключом отвинчиваются крепления колес в виде болтов и гаек. Если ВАЗ-2110 предусматривает наличие литых дисков, то колеса необходимо снять полностью. Рекомендуется воспользоваться помощью помощника в момент поворачивания гаек, выступающих в роли фиксатора для передней автомобильной ступицы, так как отвинчивание детали намного проще проводить, если будет удерживаться тормозная педаль;
  • при помощи надежной отвертки отжимаются суппорты;
  • используя ключ на 17, откручиваются суппорты, которые фиксируются к поворотным кулакам. Чтобы не повредить суппорт при отвинчивании, следует этот элемент подвязать к тормозному шлангу;
  • задействовав автомобильный ключ, диски тормозов ВАЗ-2110 выкручиваются из самой ступицы.

Какие варианты используются для работ

Замена подшипника передней ступицы может быть произведена двумя способами. При первом способе проводятся следующие действия:

  • используется специальное приспособление (съемник) для изъятия непригодного подшипника;
  • наличие дополнительного компонента позволяет намного проще провести замену непригодной детали ВАЗ-2110, быстро установить обновленный элемент;
  • установка нового подшипника проводится в обратном порядке, который применялся при снятии.

Замена, осуществляемая данным способом, не подразумевает отвинчивания болта крепления, предназначение которого в регулировке и сбалансированности развала колес. Дело в том, что если крепеж будет снят, правильно поставить его на прежнее место самостоятельно довольно проблематично. Однако при таком варианте автолюбитель должен проводить работы в неудобном положении тела, поэтому лучше всего установить автомобильный транспорт на специальную яму, предназначенную для осмотра машины и его ремонта.

Другой способ – замена подшипника передней ступицы с демонтажем поворотного кулака. Операция с ВАЗ-2110 осуществляется по следующему логарифму:

  • производится снятие ступицы и кулака поворотного;
  • на специальном верстаке осуществляется замена снятой детали на новую;
  • устанавливаются все снятые детали в обратном порядке.

Этот вариант отличается простотой исполнения, однако обязательно затрагивает крепежный болт регулировки, поэтому дальнейшая регулировка должна осуществляться в обязательном порядке. Чтобы упростить процесс регулировки развала, рекомендуется перед отвинчиванием креплений поставить небольшие черточки специальным маркером или мелом, которые станут указателем автолюбителю их прежнего, правильного места положения. Приступая к сборке всех компонентов ВАЗ-2110, нужно ориентироваться на поставленные отметины, чтобы свести все погрешности к минимальной отметке.

Замена подшипника передней ступицы Ваз 2109 2110 Видео

Подшипник ступицы — основной элемент колеса. Именно он позволяет колесу вращаться. На него приходятся очень высокие нагрузки и как любая деталь он выходит из строя. Это «живучий» элемент автомобиля но и он имеет ресурс.

Признаки неисправности подшипника передней ступицы Ваз 2109

  • Звук похожий на хруст при прямолинейном движении. Его будет слышно как на улице так и в салоне.
  • Вибрация на руль. Этот признак появляется когда подшипник сильно изношен. Очень большая вероятнасть клина колеса, что может привести к аварии.
  • Авто тянет в сторону. Подшипник какбы затармашивает колесо
  • Если появился люфт при раскачке колеса руками. Так же будут слышны щелчки.
Читать еще:  Блок предохранителей ваз 2131 карбюратор

Замена подшипника передней ступицы Ваз 2109 2110, при этих симптомах неизбежна.

Видео по замене подшипника передней ступицы

1. Снимите колпак ступицы.

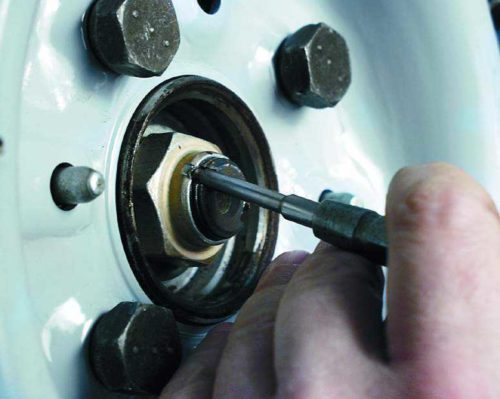

2. Зубилом расправьте вмятый бортик гайки подшипника в двух местах.

3. Затяните ручной тормоз, включите 1-ю передачу и подставьте под колеса упоры.

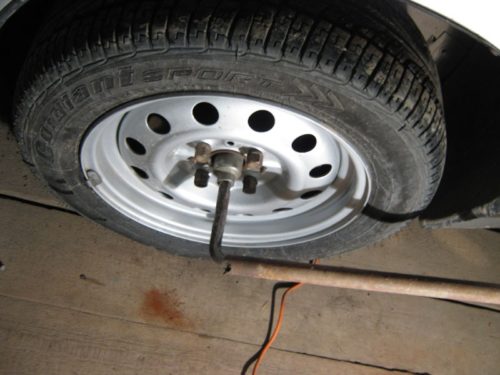

4. Головкой или накидным изогнутым ключом «на 30» ослабьте гайку подшипника. Она затянута очень сильно, поэтому головка или ключ должны быть прочными, чтобы не погнуться или переломиться. Используйте длинный рычаг для ослабления гайки (кусок трубы).

5. Ослабьте болты колеса.

6. Поднимите передние колеса, в этом случае стабилизатор поперечной устойчивости не будет мешать ремонту. Так же возможно и поднять лишь колесо, на котором будет производиться ремонт. В этом случае, для отжатия элементов подвески, используйте монтировку. Поставьте под автомобиль страховочную опору рядом с домкратам (пенек или что то подобное). При ремонте будут прилагаться порой немалые усилия и если домкрат сорвется, опора удержит автомобиль.

7. Снимите колесо, направляющую тормозных колодок с суппортом и тормозной диск.

8. Подвяжите направляющую тормозных колодок вместе с суппортом, чтобы они не повисли на тормозном шланге и не повредили его.
9. Отверните окончательно гайку подшипника и снимите шайбу.

10. Вставьте в два диаметрально противоположных отверстия в тормозном диске болты длиной примерно 135мм и с резьбой М12 x1,25мм. Подойдут болты крепления, головки которые стоят на «классике» (2106, 2107 и т.д.)
11. Верните эти болты в отверстия ступицы (друг напротив друга) на всю ее толщину
12. Резко водя тормозной диск по болтам, как по направляющим, ударяйте им по головкам болтов и тем самым вы снимите ступицу.


13. Отверните болты крепления шаровой опоры к поворотному кулаку (Замена шаровой) и выводите ШРУС (гранату) из отверстия подшипника.

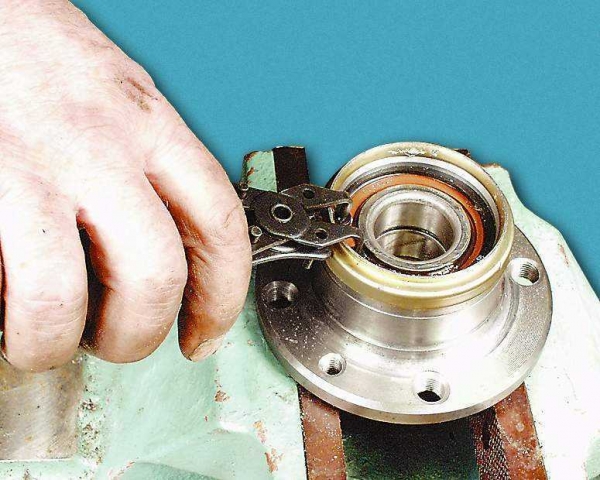

14. Щипцами снимите стопорное кольцо.

15. Съемником выпрессуйте подшипник в чашку, которая находиться снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

Съемник с подшипником

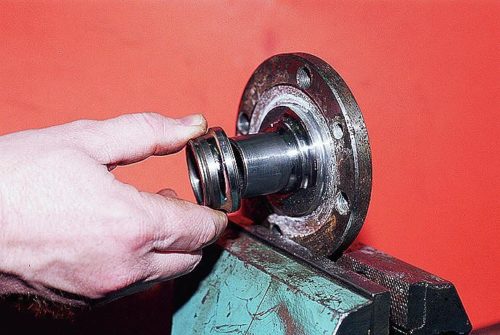

16. Если нет съемника, то можно со ступицы снять обойму подшипника (см с п. 17) (хотя это тоже не так просто, а без съемника, но уже другого вида, еще сложнее) и вставив ее в отверстие, где находится подшипник, узкой частью бить через что-то металлическое.

17. Как правило, после выпрессовке ступицы, на ней обычно остается кольцо подшипника (обойма). Чтобы его снять, понадобиться съемник. Если его нет, то подденьте отверткой и снимите грязезащитное кольцо…

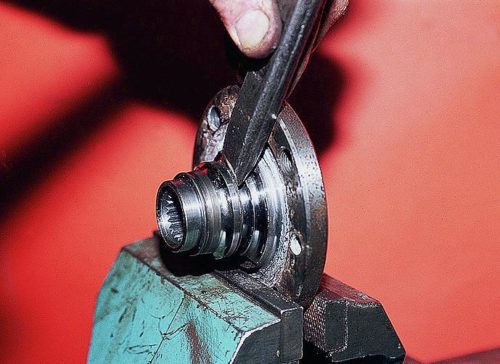

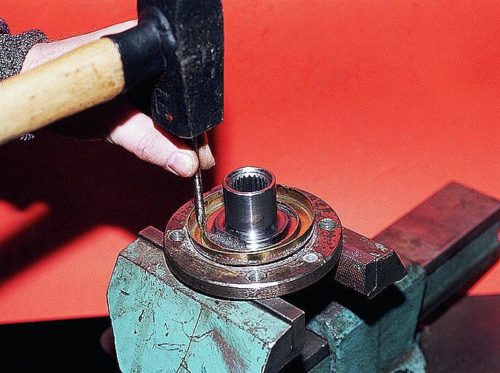

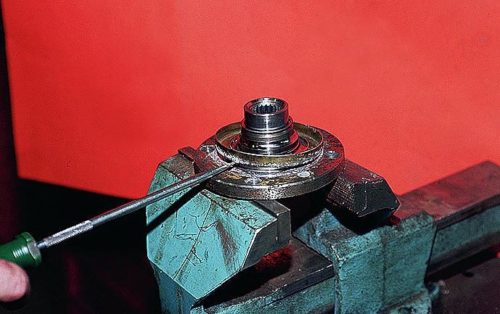

18…зубилом сдвиньте кольцо подшипника.

19. Когда снимите кольцо, то задиры от зубила зачистите надфилем.


20. Установите грязезащитное кольцо и заверните его на ступице.


21. Очистите, смажьте внутреннюю поверхность поворотного кулака.
22. Съемником запрессуйте новый подшипник в поворотный кулак. При этом большая шайба съемника должна опираться изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие лишь через наружное кольцо.


Поставьте стопорное кольцо.
23. Съемником запрессуйте ступицу в подшипник, предварительно смажьте отверстие маслом или WD-40. Сейчас шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Если нет съемника, то забейте немного ступицу и выведите конец ШРУСа так, чтобы можно было наживить гайку ступицы. Вращая гайку вы будете притягивать ШРУСом ступицу, как съемником. Придерживайте подшипник с внутренней стороны поворотного кулака.

Дальше собираем в обратном порядке

Затяните гайку ступицы до конца только когда колесо будет уже на земле. Не забудьте загнуть буртик на гайку. Замена подшипника передней ступицы Ваз 2109 2110 окончена

Меняем подшипник передней ступицы на ВАЗ-2110 своими руками

Отечественному производителю волей-неволей приходится адаптироваться под европейские стандарты. И это очень здорово, поскольку в режиме советской технической изоляции мы бы до сих пор использовали морально устаревшие решения. Такая, казалось бы, мелочь, как подшипник передней ступицы, но с переходом на европейскую систему HUB (закрытый роликовый или шариковый необслуживаемый подшипник), ресурс детали вырос чуть ли не втрое. Даже если учитывать издержки местного производства.

Какие ступичные подшипники лучше купить на ВАЗ-2110

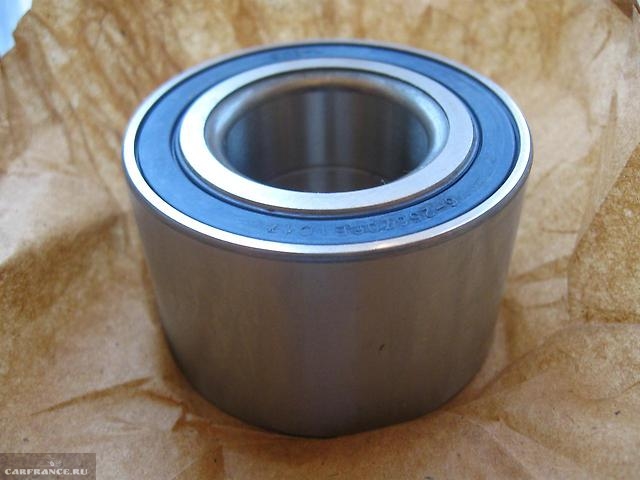

Подшипник передней ступицы 2108-3103020-01.

В разработке ВАЗ 2108 активное участие принимали западноевропейские инженеры. Именно поэтому от переднеприводного первенца ВАЗ десятке достались самые передовые на то время решения. В том числе, и подшипник передней ступицы. Отечественные производители всегда гордились своими подшипниками, однако время показало, что из огромного количества заводов, конкурентоспособными в современных условиях оказались всего лишь пять. И именно ступичный «хабовский» подшипник вывел их в лидеры отрасли.

Читать еще:  Тормозная лягушка урал 4320

Артикулы

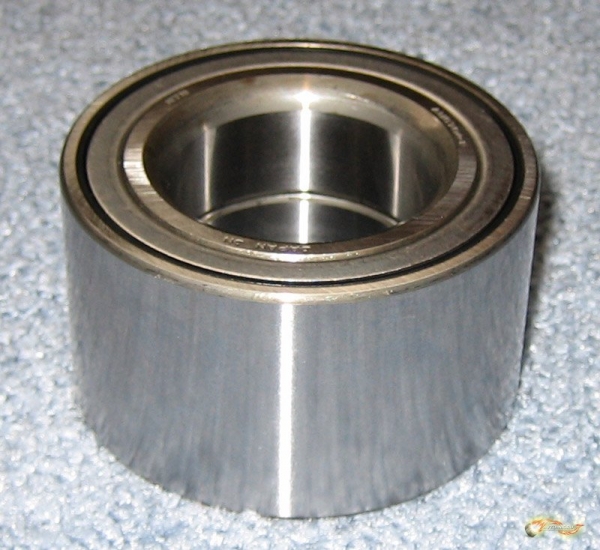

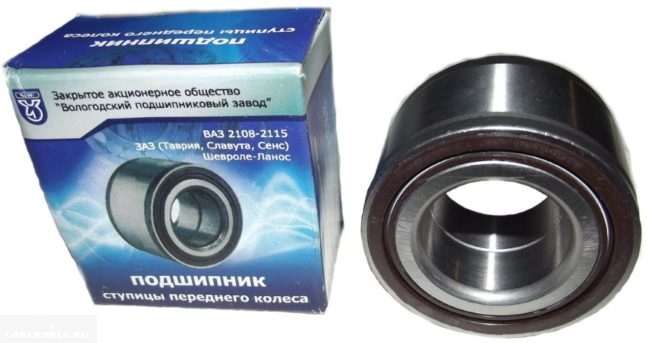

Десяточный роликовый ступичный подшипник имеет артикулы 2108-3103020-01 и 2108-3103020-02 , его размеры 34х64х37 мм .

На конвейер эту деталь поставляет предприятие Лада-Имидж. Ресурс родного подшипника очень посредственный и, конечно, он зависит от условий эксплуатации — от 30 до 45 тысяч пробега.

«Надфильный» тест

При замене можно провести «надфильный» тест : берём новый и старый подшипники, пробуем спилить кромку надфилем. Хорошая обойма ни в какую не поддастся , надфиль будет просто скользить по поверхности, не оставляя следов. Дешёвые отечественные подшипники выполняют с нарушением технологии и поэтому надфиль оставляет на пробном участке заметные следы — металл сырой, а, следовательно, проходят такие подшипники до появления люфта или даже до разрушения совсем не долго.

Качество и проверка

Это лирика, а теперь идём в магазин выбираем качественную деталь. Китайских кустарей просим не беспокоиться, обращаем внимание сначала на отечественные заводы. Их подшипники дешевле, а выбирать придётся из такого списка:

  • 23-й вологодский ГПЗ сейчас называется VBF ;
  • 3-й ГПЗ из Саратова носит название SPZ ;
  • 10-й ГПЗ (Ростов) название не поменял;
  • VPZ 15 — это Волжский завод;
  • 9-й ГПЗ из Самары превратился в завод SVZ-Group.

Маркировка

При выборе нужно обращать внимание на маркировку: сертифицированный подшипник будет маркироваться только по европейскому стандарту (не ГПЗ-15, а VPZ, к примеру).

Вологодский подшипник обойдется примерно в полтысячи рублей.

Цена отечественных деталей может колебаться от 500 до 700 рублей за штуку. Импортные аналоги стоят дороже, но там и стандарты качества другие, если не брать во внимание братский Китай:

  • немецкий подшипник LGR с каталожным номером LGR-4703 , цена порядка 700 рублей , отличное качество, если не подделка;
  • итальянский Marel ( 2108-3103020M ) с ценой порядка 750 рублей , качественный и выносливый, гарантированно используется смазка ESSO;
  • за 800 рублей можно купить ступичный подшипник Sachs с номером 3464 0037 , именитая фирма, превосходное качество;
  • SNR (R172.03) , Япония, цена порядка 1200 рублей, почти вечный подшипник, если не подделка.

Симптомы поломки

Замену подшипника проводим при появлении таких симптомов:

  1. Шум и постукивание в передней ступице.
  2. Сильный люфт на подшипнике.
  3. Утечка смазки из-под сальника подшипника.
  4. Механические повреждения узла.

Способы замены подшипника передней ступицы на ВАЗ-2110

Процедура замены не самая простая, зато можно сэкономить тысячу-полторы. Именно такую сумму просят только за работу на СТО.

Чтобы все прошло гладко, нам будет необходим съёмник ступичных подшипников 2108-2112. К сожалению, без него мы не сможем ни снять, ни запрессовать новый подшипник. Винтовой съёмник очень простой по конструкции и стоит около 300-380 рублей, поэтому не станет обузой для бюджета и пригодится не раз. Ещё нам понадобится ключ или головка на 30 и стандартный набор инструментов.

Технология замены подшипника зависит от того, будем ли мы проводить попутный ремонт или замену элементов подвески, тормозной системы или рулевого управления. Можно пойти по одному из трёх путей:

  1. Демонтаж подшипника без снятия поворотного кулака . Самый быстрый и простой способ. Не потребуется даже смотровая яма. Он хорош ещё тем, что мы не нарушаем выставленный развал колес. Минус его в том, что выпрессовывать обоймы на весу не очень удобно.
  2. Замена со снятием кулака . Работы куда больше, но зато сам подшипник можно снять в тисках на верстаке.
  3. Демонтаж ступицы в сборе со стойкой . Этот вариант самый трудоёмкий и используется тогда, когда мы попутно меняем стойку, сайлентблоки, шаровые, поворотный подшипник стойки или другие детали. Полностью снимать стойку для замены подшипника нерационально и долго.

Если снять кулак, то выпрессовать подшипник получится и без съемника.

Алгоритм замены

Имея все необходимые инструменты, можно без промедления начинать работу. Мы заменим подшипник, следуя первому алгоритму, то есть без разборки стойки и кулака

  1. Устанавливаем автомобиль на ровную поверхность, затягиваем ручник и ставим упоры под задние колеса.

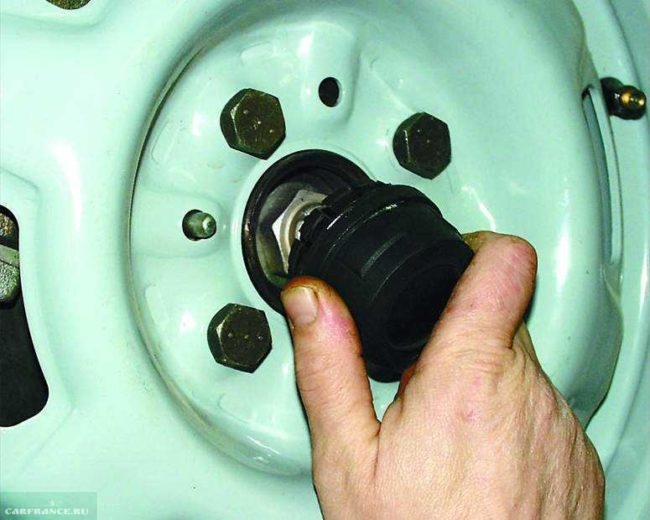

  2. Снимаем защитный колпачок гайки подшипника.

Снимаем защитный колпак.

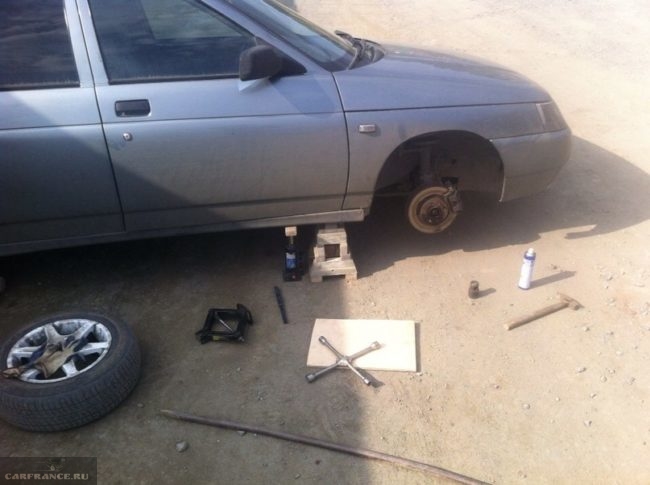

Подставляем опору под днище автомобиля.

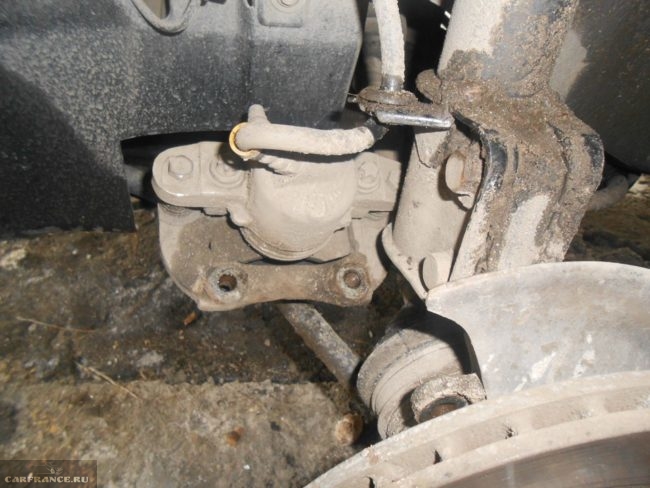

Отводим суппорт в сторону.

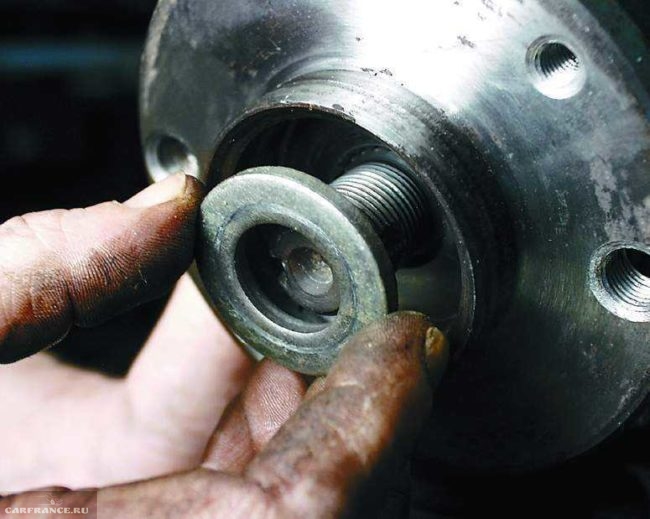

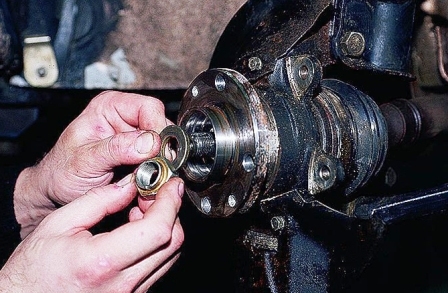

Отворачиваем до конца гайку и снимаем шайбу.

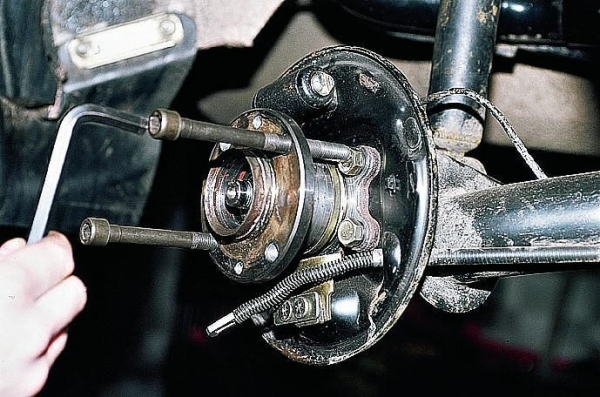

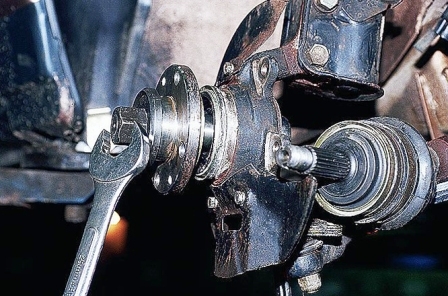

Вворачиваем болты на всю глубину ступицы.

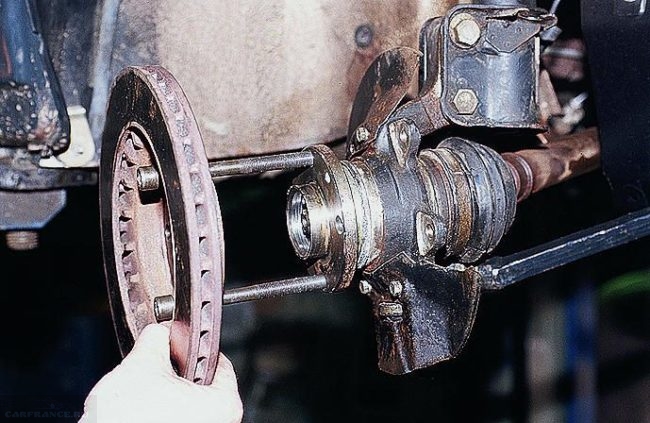

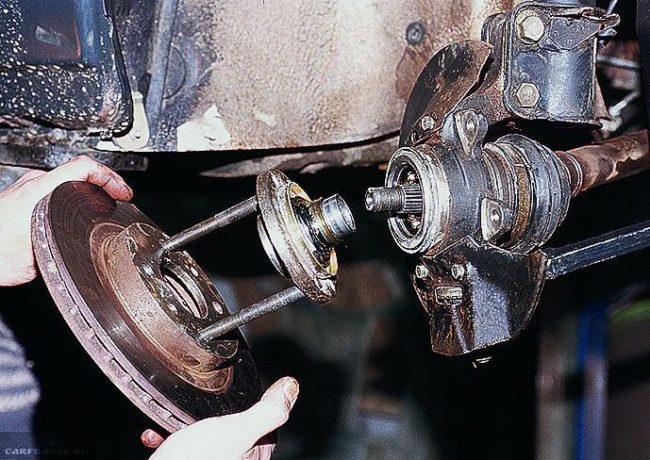

Резко ударив тормозным диском по головкам болтов, выпрессовываем ступицу.

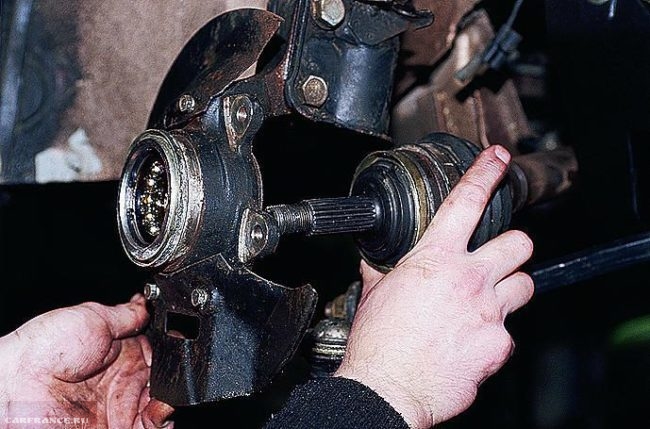

Выворачиваем болты шаровой опоры и выводим ШРУС из отверстия подшипника.

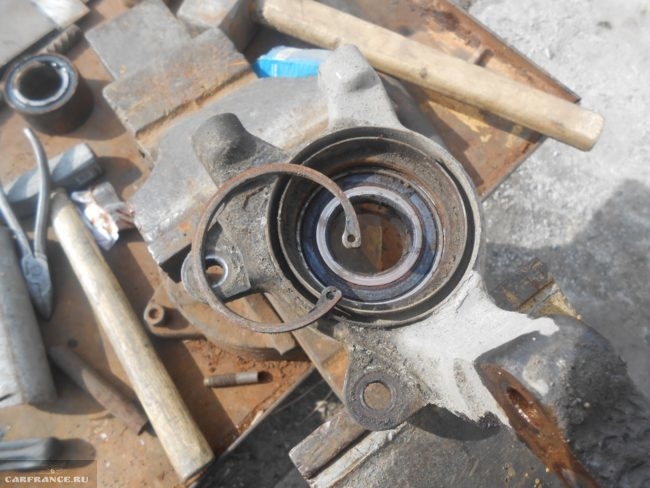

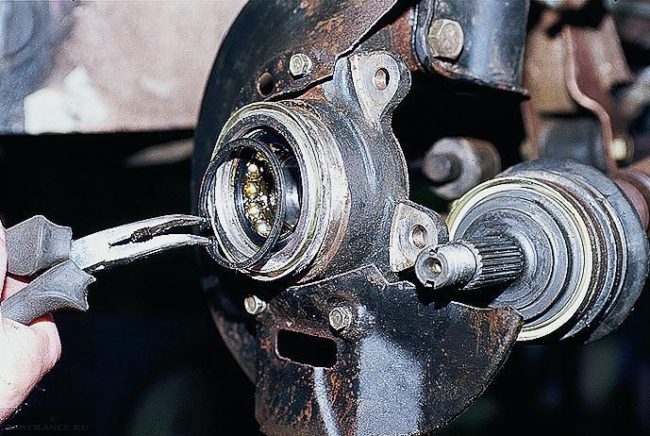

Щипцами вытаскиваем стопорное кольцо.

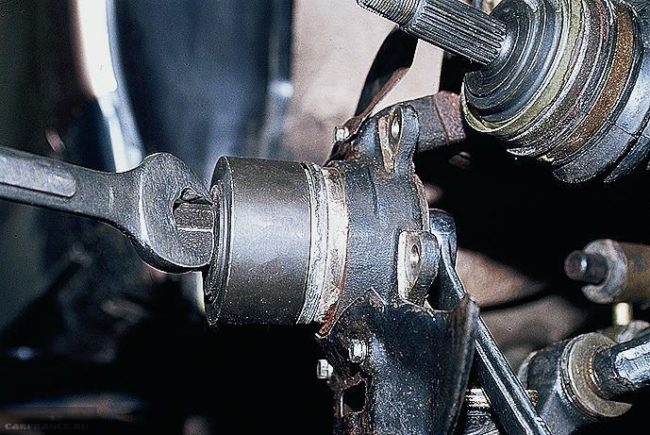

Съемником снимаем старую обойму.

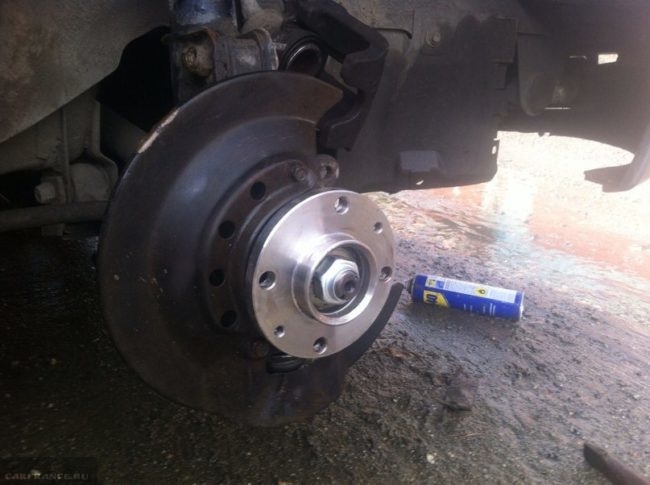

Сборка передней ступицы проводится в обратном порядке. Крепкой всем ходовой и ровных дорог!

После сборки закручиваем новую гайку подшипника до упора, ставим колесо, опускаем машину, дотягиваем гайку хорошим рычагом и контрим её бортик.
