Импульсное ЗУ для автомобильных аккумуляторов с током до 7 Ампер.

Импульсное ЗУ для автомобильных аккумуляторов с током до 7 Ампер.

Импульсное зарядное устройство_схема_описание

Для радиолюбителей, отдающих предпочтение импульсной технике, предлагаем ознакомиться с принципиальной схемой малогабаритного зарядного устройства, способного заряжать аккумуляторы током до 7 Ампер, при этом ток потребления устройством от сети 220 Вольт не превышает 2 Ампер, и остается работоспособным при снижении питающего напряжения примерно до 170 Вольт.

Принципиальная схема зарядного устройства изображена на следующем рисунке:

Установив необходимый ток заряда, данным устройством можно заряжать не только автомобильные, но и другие аккумуляторы, например, блоков бесперебойного питания, аккумуляторы электроинструмента, и т.д. Зарядный ток контролируется с помощью встроенного амперметра, в роли которого можно использовать стрелочный индикатор от магнитофона с соответствующим шунтом, и шкалой, отградуированной в амперах.

Вернемся к принципиальной схеме. Входная часть – высоковольтная. На входе стоит выпрямитель D1, рассчитанный на ток до 10 Ампер, и пара сглаживающих емкостей С1 и С2. Выпрямленное напряжение получается порядка 290 Вольт. На транзисторах Т1 и Т2 собран блокинг-генератор, на выходе которого стоит импульсный трансформатор. Обмотка III является нагрузкой генератора, обмотки II и IV обеспечивают поочередное открывание транзисторов генератора, частота которого лежит в пределах 25…30 кГц. Диоды D2 и D3 обеспечивают защиту транзисторных ключей от пробоя обратным напряжением, это связано с индуктивными выбросами, которые могут возникать в импульсном трансформаторе. R2 и R3 стоят как ограничители тока, протекающего через ключи, а резисторы R4 и R5 – ограничители токов баз Т1 и Т2 соответственно.

Далее по схеме идет низковольтная часть. С обмоток импульсного трансформатора V и VI
Переменное напряжение поступает на выпрямитель D4, фильтруется емкостью С4 и поступает на ШИМ-регулятор (транзисторы Т3 и Т4). Переменный резистор изменяет скважность импульсов, которыми управляется полевой транзистор Т5. От номиналов емкостей С6 и С7 зависит частота генерации широтно-импульсного модулятора, она должна лежать в диапазоне 5…7 кГц.

Лампа HL1 – визуальный контроль работы зарядного устройства.
На низковольтном выпрямителе получается порядка 18 Вольт, поэтому последовательно с вентилятором, рассчитанным на напряжение 12 Вольт, включен резистор номиналом 10 Ом.

Чуть не забыли написать про кнопку S1. С ее помощью производится запуск генератора, и, соответственно пуск зарядного устройства в работу. Эта кнопка не фиксированная, запуск осуществляется коротким нажатием, то есть импульсом. Если на выходе будет короткое замыкание, генерация сорвется, и блокинг-генератор прекратит работу. После устранения КЗ пусковая кнопка нажимается заново.

Основой для намотки служит ферритовое кольцо, наружный диаметр которого 30 мм. Параметры намотки следующие:

● Обмотка III – 140 витков, провод ПЭЛ-0,31 мм, мотается первой, далее слой фторопластовой ленты.

● Обмотки I, II, IV – по 2 витка каждая, можно использовать жилы от телефонного кабеля.

● Обмотки V, VI – по 18 витков каждая, диаметр провода 3,6 мм. Для удобства в намотке скрутите жгут из 20-ти жил провода диаметром 0,18 мм, намотать будет гораздо легче. Для скручивания жгута используйте шуруповерт.

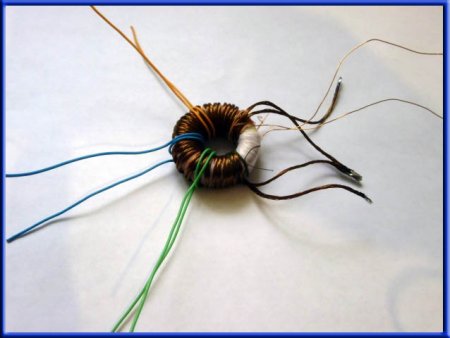

В результате должно получиться примерно так:

Импульсный трансформатор для зарядного устройства

Ключевые транзисторы Т1 и Т2 – биполярные, типа MJE13007, устанавливаются на небольшие радиаторы. Можно заменить на EN13007, EN13009.
Транзисторы Т3 и Т4 – биполярные, 2SC1815. Можно заменить на КТ315.
Транзистор T5 – полевой, типа N302AP, тоже можно установить на небольшой радиатор.
Диодный мост D1 – KBP208G, или аналогичный на ток 10 Ампер.
Диоды D2 и D3 – 1N4007, можно заменить на отечественные КД226Д.
Резисторы R1, R4, R5, R7, R8, R9, R10, R11, R12 – типа МЛТ-0,25.
Резисторы R2, R3, R6 – типа МЛТ-0,5.
Конденсаторы С1 и С2 – 33 мкФ, на напряжение не ниже 250 Вольт.
Конденсатор С3 – 2200 пФ на 400 Вольт.

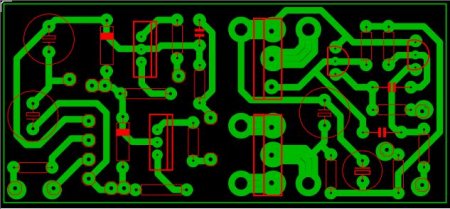

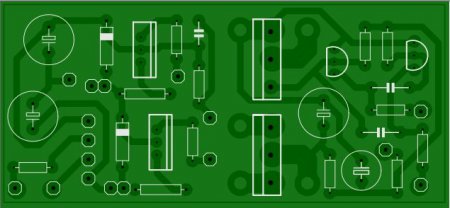

Ниже на снимках показан внешний вид печатной платы:

Печатная плата зарядного устройства

Печатная плата зарядного устройства_сторона элементов

. Печатную плату в формате LAY и принципиальную схему можно скачать одним файлом по прямой ссылке с нашего сайта. Размер файла архива – 0,045 Mb.

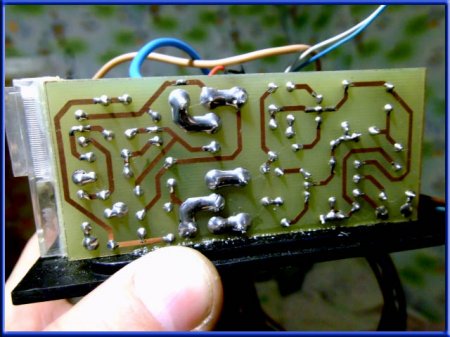

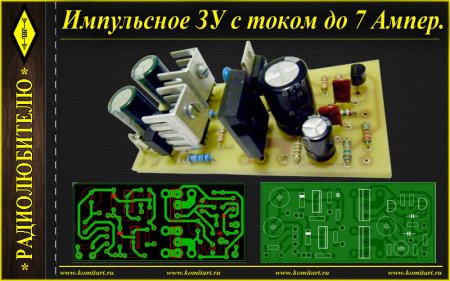

Далее на снимках показана собранная печатная плата (вид со стороны элементов, и вид со стороны дорожек):

Плата импульсного ЗУ_вид со стороны элементов

Плата импульсного ЗУ_вид со стороны дорожек

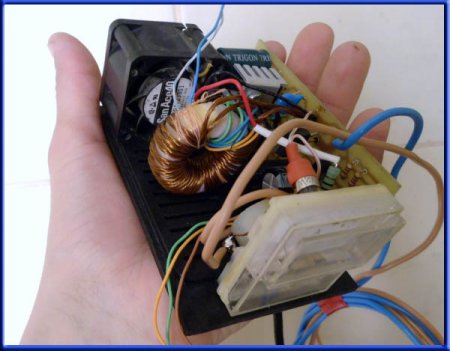

Импульсное зарядное устройство в сборе

. Будьте аккуратны при отладке зарядного устройства, помните, что входные цепи находятся под напряжением питающей сети, ведь правила электробезопасности еще никто не отменял.

Зарядное устройство из импульсного блока питания

Многие радиолюбители пытаются переделывать старые компьютерные блоки питания собранные на микросхемах TL494 и KA7500 в зарядные устройства для автомобильных аккумуляторов. К сожалению старые запасы блоков питания подходят к концу. С каждым днем все труднее, а порой совсем невозможно найти подходящий для переделки компьютерный блок питания. Зато универсальных импульсных блоков питания предназначенных для питания светодиодных лент, видеокамер и прочих низковольтных девайсов, огромное количество находится на полках растущих, как грибы магазинов «Электротовары».

И вот мне в голову пришла хорошая идея, переделать импульсный блок питания в зарядное устройство. В качестве подопытного я выбрал китайский, с выходным напряжением 12В 10А мощностью 120 ватт блок питания с маркировкой «S-120-12», приобретенный мною за 13$ в известном интернет магазине китайских товаров, не буду его рекламировать, о нем и так, уже все знают.

Все импульсные блоки такого формата рассчитаны на питание от сети 110/220В, с завода оснащены защитой от короткого замыкания и перегрузки по току, во всех блоках питания на передней панели имеется маленький подстроечный резистор, позволяющий регулировать напряжение в диапазоне 12±1В.

Конечно для полноценной зарядки аккумулятора такого напряжения не достаточно. Поэтому надо расширить диапазон регулировки напряжения в более широких пределах, ну например, от 9 до 20В. Как, это сделать сейчас я вам расскажу…
И, так для переделки в зарядное устройство подойдет любой 12В 10А импульсный блок питания с установленным с завода подстроечным резистором на плате.

Переделка заключается в замене двух резисторов обозначенных на картинке Р1 и R1. Подстроечный резистор Р1 с сопротивлением 1K надо заменить на переменный резистор 5K. Далее надо найти и заменить постоянный резистор R1 сопротивлением 5K на резистор с сопротивлением 2.7K или поставить подстроечный резистор на 5К. Тем самым изменится диапазон регулировки напряжения от 9 до 20В. Если при выкручивании ручки переменного резистора Р1 в крайнее положение напряжение будет более или менее 20В, тогда надо подобрать сопротивление постоянного резистора R1. Минимально допустимое напряжение 7В, максимальное напряжение которое можно выжать из блока питания 23В, далее блок уходит в защиту.

После переделки должно получиться примерно так.

Не спешите выжимать из БП максималку… Поскольку напряжение на выходе из блока питания можно регулировать от 9 до 20В, во избежание большого взрыва надо заменить выходные конденсаторы 1000 мкф 16В на более мощные 1000 мкф 25В. В моем блоке их оказалось пять штук. Новые конденсаторы оказались такого же размера и поэтому идеально стали на свои места. Чтобы контролировать процесс зарядки аккумулятора я установил китайский универсальный вольтметр амперметр, приобретенный за 3$ во всем известном китайском интернет магазине, не буду его рекламировать. Провода я решил проложить аккуратно припаяв к плате снизу и вывел на верх через имеющиеся под импульсным трансформатором технологические отверстия. Получилось довольно компактно и ничего не торчит.

На этой картинке изображена схема подключения китайского вольтметра амперметра к выходу блока питания. Возможно кому то она пригодиться.

Собранное устройство будет выглядеть примерно так. На верхней крышке блока питания, чуть выше импульсного трансформатора приклеил термопистолетом китайский вольтметр амперметр. На передней стенке я установил два разъема «Banana», к ним легко подключать провода. На правой стенке установлен выключатель питания и переменный резистор Р1.

Как заряжать аккумулятор?
Включаем зарядное устройство в сеть и нажимаем выключатель расположенный на боковой стенке устройства. Как только китайский вольтметр амперметр заработает, поворачиваем пластиковую ручку переменного резистора влево до упора на приборе будет 9В. Далее подключаем аккумулятор к выходу зарядного устройства и плавно поднимаем напряжение для полностью разряженного аккумулятора не более 13.5В, а для наполовину разряженного не более 14.5В. Внимательно смотрите за показаниями амперметра, начальный ток заряда должен быть не более 10% от емкости аккумулятора. То есть, для АКБ емкостью 60А/ч начальный ток заряда будет составлять не более 6А. Далее по мере заряда сопротивление аккумулятора понемногу снизится и сила тока упадет, как только это произойдет доведите напряжение до 14.5В. Постепенно по окончанию процесса зарядки аккумулятора сила тока снизится до 0.1А, а плотность электролита в каждой банке поднимется до 1.27 г/см³. Запрещается заряжать аккумулятор напряжением более 14.5В потому, что напряжение в бортовой сети автомобиля находится в пределах 13.5 — 14.5 вольт.

Как работает защита от короткого замыкания?
Если случайно или специально закоротить выход блока питания, ничего страшного не произойдет, мгновенно сработает защита от короткого замыкания, блок питания выключится и будет находиться в таком состоянии до устранения причины короткого замыкания. После устранения КЗ блок снова перейдет в рабочее состояние. Также имеется защита от перегрузки по току, порог срабатывания не более 10А. Спалить сей девайс практически не возможно, при подключении нагрузки более 10А блок снова уйдет в защиту. Чтобы наглядно показать вам мощь устройства я подключил к блоку питания галогеновую лампу на 55 Ватт и выставил напряжение 14.5В. Амперметр показал 6А и это еще не предел…

Стоимость всех компонентов для изготовления зарядного устройства.

• Блок питания 13$ или 800 руб.
• Китайский вольметр амперметр 3$ или 180 руб.
• Конденсаторы 1000 мкф 25В по 15 руб. в количестве 5шт. 75 руб.
• Крокодилы 2 шт. 60 руб.
• Переменный резистор 50 руб.
• Разъемы «Banana» 2 шт. 30 руб. можно было не ставить
• Провода соединительные выдрал из компьютерного БП бесплатно
• Комплект прямых рук для сборки (использовал свои) тоже бесплатно

Итого: 1195 рублей.

И, так всего за 1195 деревянных рублей возможно собрать компактное и довольно мощное бюджетное зарядное устройство. Напряжение питания 110/220В, выходное напряжение от 9 до 20 вольт, сила тока 10А и мощность 120 ватт. Да, еще большой плюс, встроенная защита от короткого замыкания и защита по току до 10А.

Какое зарядное устройство можно купить в магазине за 1195 рублей?
Если честно я сомневаюсь, что за эти деньги можно купить, что то адекватно работающее, хоть как то заряжающее аккумуляторную батарею. Был у меня случай, лет 10 назад купил я в автомагазине зарядное устройство «Striver PW 265» за 1500 рублей с защитой по току, от перегрева, от КЗ, 200 ватт 6А. Ну, купил да и ладно. Решил зарядить аккумулятор, накинул клеймы, включил в розетку, вроде бы все по инструкции. День заряжаю, два заряжаю… На третий день не выдержал, измерил выходное напряжение ровно 12В. Господа производители, почему оно не заряжает? Отнес в магазин, поменяли. Прямо в магазине на новом заряднике измерил напряжение снова 12В. Короче было у продавца семь зарядных устройств и все одинаковые, больше 12В не выдают. Вернули деньги. И это не первый случай. На днях друг принес новенькое зарядное устройство, которое не заряжает.

Друзья, выбор за вами, покупать готовый зарядник в магазине или делать своими руками из импульсного блока питания. Я всего лишь написал о простом способе переделки импульсного блока питания в достойное вашего внимания, бюджетное зарядное устройство для автомобильного аккумулятора. В ходе многочисленных тестов и испытаний проводившихся лично мною в течении трех месяцев, зарядное устройство ни разу меня не подвело. Если у вас есть вопросы, смело задавайте их в комментариях.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать зарядное устройство из импульсного блока питания.

Поделки своими руками для автолюбителей

Импульсное зарядное устройство для авто, схема, описание

К вашему вниманию простая схема импульсного ЗУ для автомобильного акб, компактная, проверенная в работе и со всеми защитами.

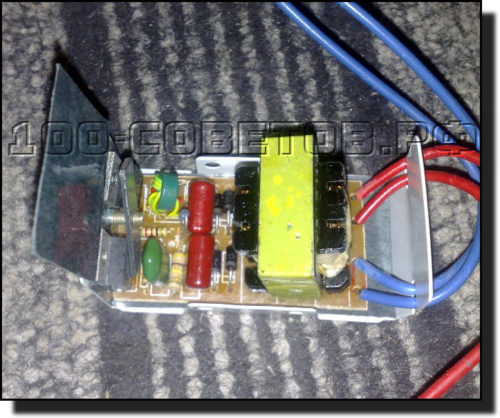

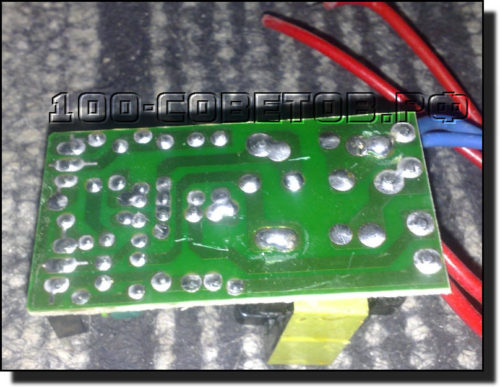

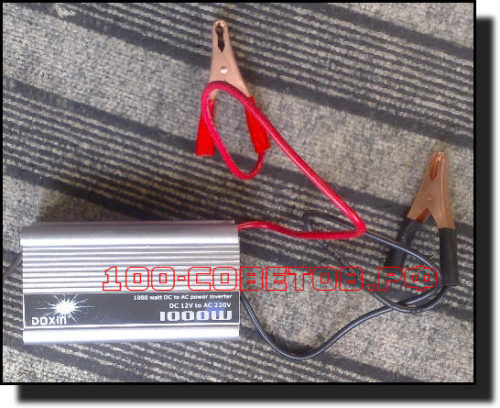

Электронный трансформатор немного дорабатываем, чтобы в конечном итоге выход был 14 вольт, то есть если нет 14 вольт, то нужно немного домотать вторичную обмотку. Затем мы добавим (тут по желанию) сетевой фильтр. Сделаем обязательно диодный выпрямитель и схемы защиты от короткого замыкания, переполюсовки и перегрузки. Ну и добавим индикацию.

Я взял китайский электронный трансформатор на 80 ватт. Частота задаётся динистором DB3 в районе 30 кГц. Имеется 2 трансформатора, один ОС, второй (основной) понижающий.

3 обмотки содержит тран-тор ОС, две базовые обмотки ключей и саму обмотку ОС. Были взяты ключи MJE 13005.

Чтобы использовать наше зарядное устройство можно было ещё и в качестве БП, реализуем включение без нагрузки.

Итак, что для этого надо….

1) Выпаять обмотку ОС и вместо неё сделать перемычку.
2) Мотаем 2 витка проводом 0.4 мм на основном трансе и подключаем всё это дело как показано на схеме ниже. Это делать не обязательно, если данное устройство будет работать только как зарядное для аккумуляторов.

Резистор нужно взять мощностью 5-10 ватт и то он всегда будет тёплый, но это нормально.

Такая переделка даёт нам защиту от короткого замыкания и включение системы без нагрузки. Но всё равно при длительном замыкании (больше 10 сек) ключи могут выйти из строя, поэтому мы будем делать отдельную защиту от короткого замыкания.

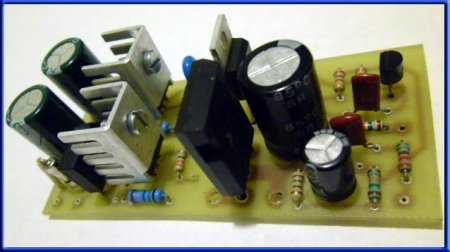

Сделаем на отдельной плате.

В схеме использован транзистор IRFZ44, можно взять и помощней IRF3205. Ключи можно использовать на ток более 20 ампер, такие как IRFZ24, IRFZ40, IRFZ46, IRFZ48 и т.д. Теплоотвод для полевика не требуется. Выбор второго транзистора не критичен, я взял биполярник MJE13003, но выбор за вами. Шесть резисторов по 0.1 ому, подключены параллельно задают сопротивление шунта, которым подбирается ток защиты. При таком раскладе ток защиты срабатывает при нагрузке в 6 или 7 ампер. Также можно подстроить ток срабатывания переменным резистором.

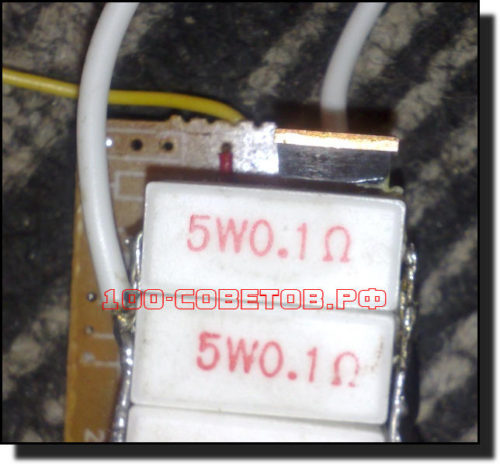

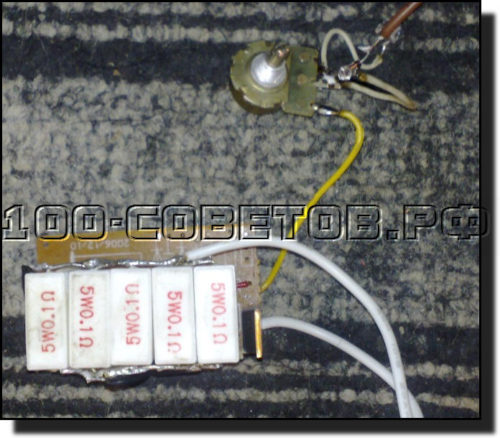

Выходной ток БП доходит до 7 ампер, довольно прилично. Резисторы для шунта брал на 5 ватт, но подойдут и по 2-3 ватта.

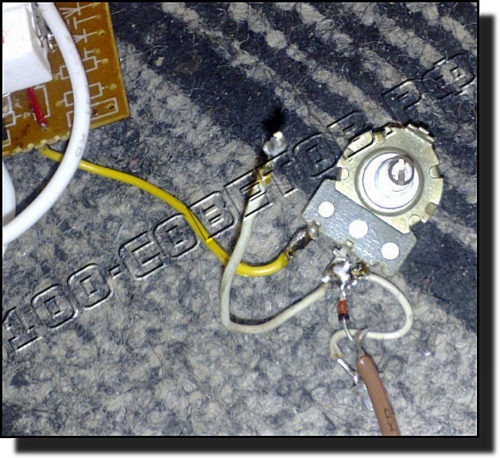

Теперь нужно переделать чтобы выходное напряжение было 14 вольт вместо 10-12.

Это делается просто на вторичную обмотку доматываем всего 3 витка и этим повышаем напряжение на три вольта. Сердечник сам разбирать не обязательно. Провод брал сечением 1 мм и подключаем, вернее припаиваем нашу обмотку одним концом к заводской, а другой конец получается выходом. (то есть последовательно)

Теперь приступим к выпрямителю.

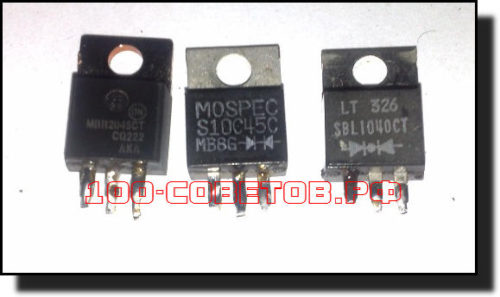

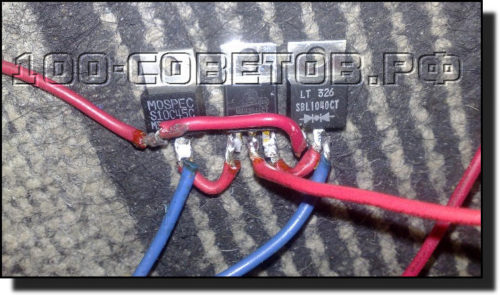

Диоды взял шоттки, выпаял из БП от компьютера. Нужны три одинаковые сборки. Обязательно диоды должны быть импульсные или ультрафасты и не менее 10 ампер. Подойдут и наши типа КД213 и подобные.

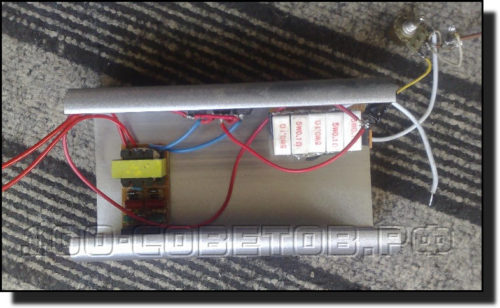

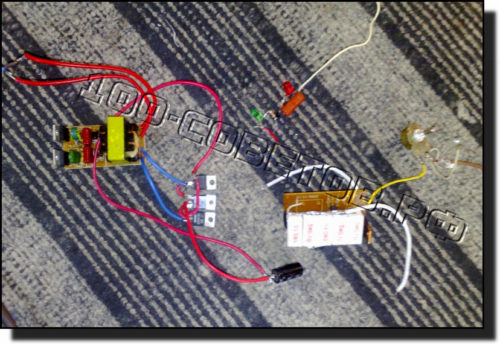

Собираем мост, блоки в кучу и включаем в сеть 220, чтобы схема не сгорела (в случаи если что накосячили) её следует подключить через обыкновенную лампочку на 60-100 ватт, которую соединяем последовательно с нашей схемой.

При правильной сборке блок работает сразу, теперь замыкаем выход на нём, при этом загорается светодиод (свидетельствует о коротком замыкании).

Теперь собираем схему индикатора

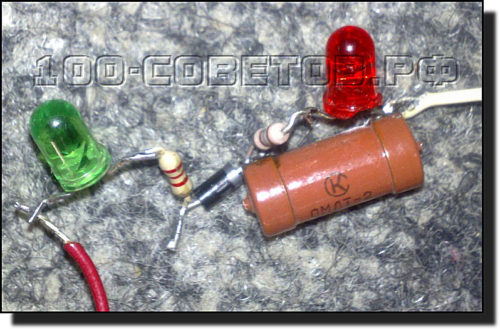

Сама схема взята от зарядника аккумуляторной отвёртки. Где зелёный огонёк показывает, что идёт заряд, а красный показывает, что есть напряжение на выходе блок питания.

Зелёный индикатор будет затухать постепенно и после 12.4 вольт он окончательно потухнет.

Сетевой фильтр

Но вот и осталось нам только сделать сетевой фильтр, он у нас будет состоять из 2-х плёночных конденсаторов и дросселя.

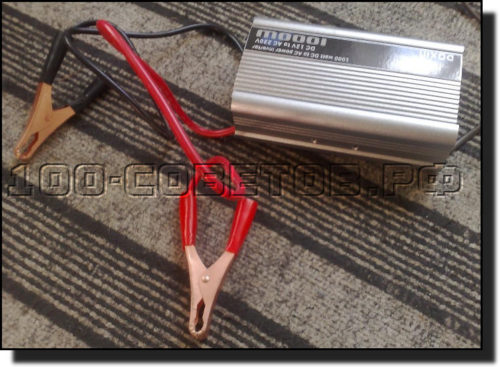

Коденсаторы подключаются перед дросселем и после. Дроссель можно взять готовый от ИБП или намотать самому. Берём кольцо и мотаем две отдельные обмотки, по 20 витков проводом 0.5 мм. Конденсаторы по 0,47 мкФ 250 или 400 вольт, лучше взять плёночные.Теперь собираем всё в корпус и наслаждаемся полноценным импульсным зарядным устройством. Если будет желание, можно сделать и регулятор мощности.

В устройстве можно применить и более мощные трансформаторы. Практика показала надёжность данного устройства и его простоту в изготовлении. Автор; АКА Касьян

Схема импульсного зарядного устройства для автомобильного аккумулятора

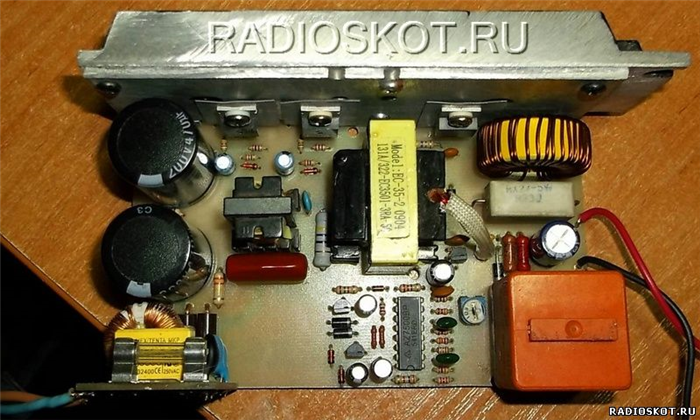

В настоящее время, при построении мощных автомобильных зарядных устройств с токами до 10 ампер и более, мало кто использует обычные трансформаторы, да и достать их проблематично, не говоря уже о том, что пару кило меди обмоток будут стоить пару десятков долларов. В то же время практически у каждого есть готовый 12-ти вольтовый импульсный блок питания AT или ATX. Их мы и приспособим для создания самодельного зарядного к авто. Изучим схему устройства, клик по картинке для увеличения размера.

Схема переделки БП в импульсное зарядное

Зарядка сделана на основе стандартного компьютерного блока питания. Схема не содержит цепей запуска блока, цеплять к зарядке дежурное питание не имеет смысла, а подпитка ключей только сильнее разогревает их, соответственно без АКБ работать не будет.

Налаживание зарядки довольно простое: не включая в сеть надо стать осциллографом на Б-Э любого ключа, к выходу зарядки подключить регулируемый БП, дальше выставить примерно 14,4-14,8 вольт, и подстроечным резистором R31 добиться прекращения генерации. Далее включить зарядное устройство в сеть, подключить нагрузку и подбором шунта выставить требуемый максимальный зарядный ток.

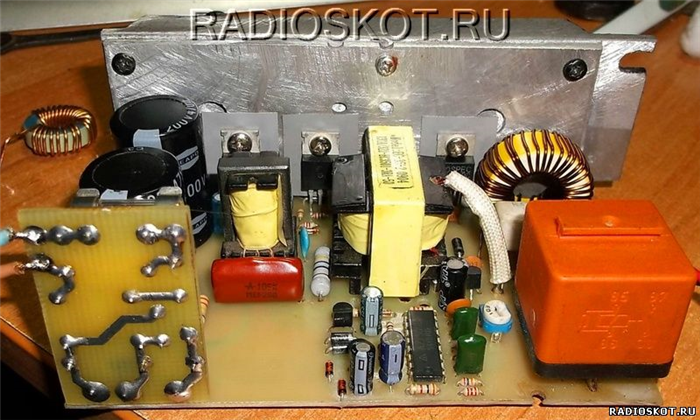

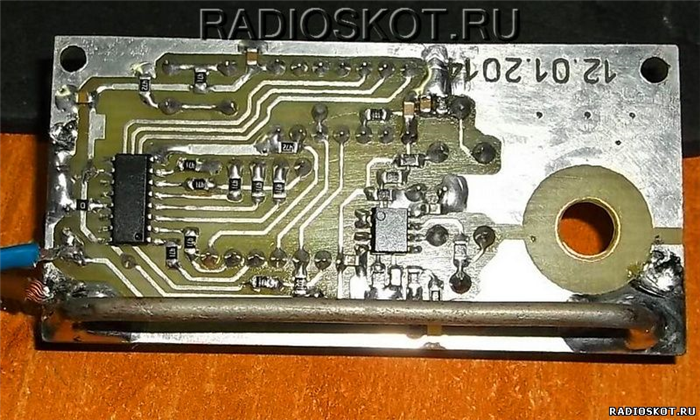

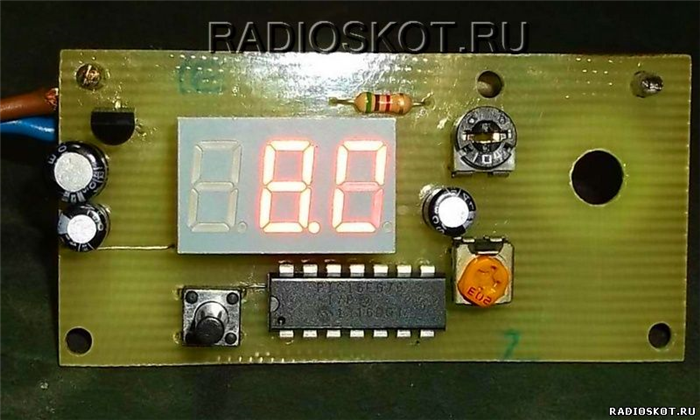

Печатка прилагается, она находится в архиве на форуме. Зарядку можно дополнить цифровым вольтамперметром, собранном, к примеру, по такой схеме:

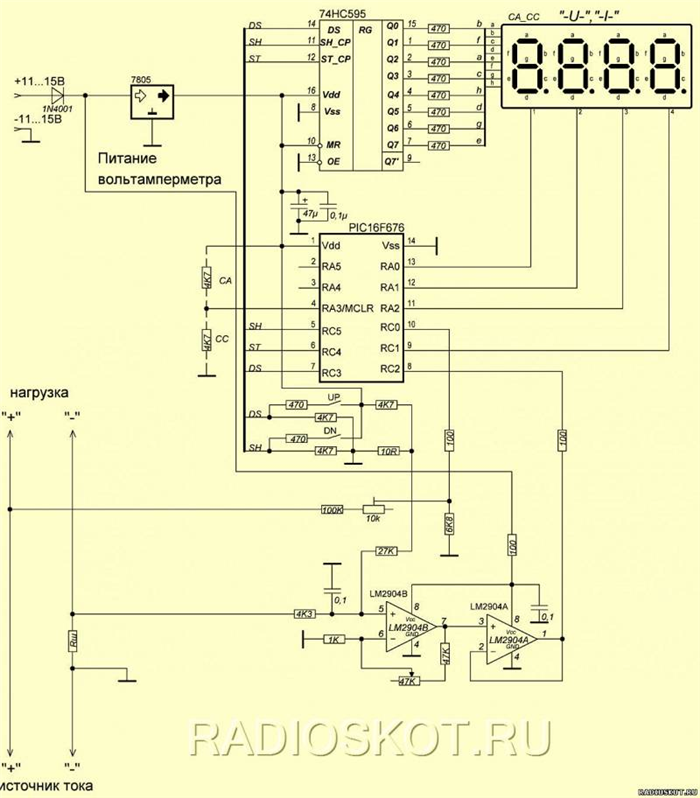

Схема цифрового ампервольтметра для ЗУ

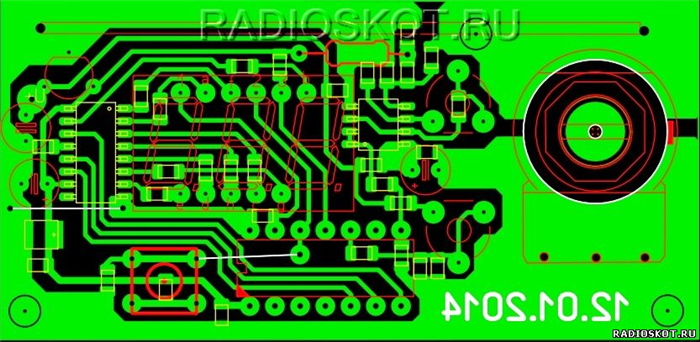

Выбор между вольтами и током осуществляется нажатием одной единственной кнопки. Печатная плата и прошивка там же на форуме, в архиве.

Если нет возможности собрать или купить блок цифровой индикации напряжения и тока – ставьте любой подходящий стрелочный вольтметр на напряжение 20 вольт и амперметр на 10 ампер. Сборка, испытания и фото прибора – nickolay78.
