Замена задних подшипников ваз 2114 видео

Содержание

Замена заднего ступичного подшипника ВАЗ 2113, 2114, 2115

Радиальные и ударно – осевые нагрузки на подвеску современных автомобилей Лада приводят к выходу из строя заднего ступичного подшипника на ВАЗ 2114, замену которого производитель регламентирует проводить не реже сто тысячного пробега, а учитывая состояние полотна на отечественных дорогах, срок данного ремонта наступает значительно раньше.

Устранение такой неполадки начинается с выбора новой детали, которая должна обладать высоким качеством для долго безаварийного срока эксплуатации и подходящего для ремонта инструмента.

Перечень требуемых запчастей и инструмента

На отечественном рынке запчастей представлен большой ассортимент деталей для замены заднего ступичного подшипника на ВАЗ 2115 и схожих моделей, но при выборе, стоит обратить внимание на те, которые имеют допуск автопроизводителя, подтверждая тем самым свое качество, а именно:

  • задний ступичный подшипник (ориг. арт 2108 – 3104020 – 00);
  • стопорные кольца 2 шт (арт. RG2108 – 3104800);
  • гайка ступицы с предохранительной шайбой (арт. арт. RG2108 – 3104800);

Выполнить быстро, надежно и не повредив другие узлы подвески, работу по замене заднего ступичного подшипника на ВАЗ 2115, возможно с применением следующих инструментов:

  • рожково-накидные ключи (идут набором от 8 до 21 мм);
  • накидные торцевые головки (набор от 8 до 24 мм);
  • автомобильный домкрат;
  • накидная головка на 30 мм и удлиненный вороток;
  • динамометрический ключ;
  • тонкие круглогубцы для снятия стопорных колец;
  • специализированный выпрессовщик подшипников;
  • специализированный ступичный съемник;
  • молоток;
  • набор отверток;
  • флакон WD 40;
  • корщетка;
  • перчатки для безопасности рук.

Стоимость устранения данной неполадки на площадках официальных дилеров составляет от 3500 до 4000 рублей (на конец 2018 года), небольшие частные мастерские гаражного типа, оценивают ее от 2000 до 3000 рублей. Наличие же вышеупомянутых деталей и инструмента, а так же простых автослесарных навыков, позволит владельцу без особых трудностей провести ремонт своими руками.

Этапы самостоятельного ремонта

Весь процесс самостоятельного ремонта, можно условно разделить на несколько этапов, внимательно ознакомившись с которыми, любому владельцу станет понятно, как починить машину, не обладая при этом навыком профессионального автослесаря, достаточно выполнить следующие пункты:

  1. Необходимо загнать автомобиль в помещение с ровным полом, заглушить, включить первую передачу на КПП, подложить под передние колеса упор для безопасности, снять заднее с нужной стороны, предварительно домкратом приподняв машину. Здесь важно учитывать, что ставить на ручной стояночный тормоз транспортное средство нельзя, иначе снять тормозной барабан и разобрать задний ступичный узел будет невозможно.

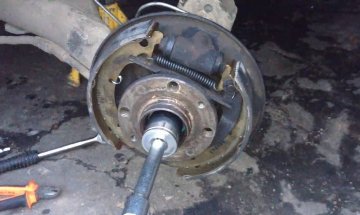

  2. Сняв колесо, приступаем к откручиванию гайки крепления задней ступицы, которая имеет свойство быть сильно затянутой от вращательных осевых нагрузок, поэтому возможно понадобиться приложить максимально возможное усилие для ее срывания.
  3. На этом этапе приступают к снятию тормозного барабана. Крестообразной отверткой выкручивают винты, которыми крепится барабан. Затем аккуратно (через небольшой брусок), стучим по барабану молотком с обратной стороны по всей его поверхности (предварительно перед демонтажем, желательно обработать его посадочное место жидкостью WD 40 и обработать корщеткой, что заметно упростит снятие детали).
  4. Следующим шагом, необходимо демонтировать ступицу с ее оси, для этого необходимо воспользоваться специальный съемником, который аккуратно снимет деталь. Тут стоит учесть, что внутренняя обойма ступичного подшипника может остаться на оси, и выпрессовать ее возможно двумя способами: с помощью ступичного съемника, или применяя зубило, аккуратно сбить молотком.
  5. Далее приступаем к выпрессовыванию самого старого подшипника из посадочного места в ступице, для чего снимаются два стопорных кольца, и на прессе или применяя специализированный съемник удаляем его оттуда. При отсутствии пресса или съемника, можно обойтись молотком, просто аккуратно выбив старый подшипник из узла задней подвески.
  6. Полностью демонтировав старую деталь, необходимо тщательно очистить от грязи все посадочные места и ось на цапфе (грязеотталкивающий щиток задних тормозных колодок), после чего все внимательно осматривается на наличие различных повреждений, и в случае их обнаружения, поврежденный узел надо заменить на новый.
  7. Смазывается посадочное место подшипника и в ступице и на ее оси, далее он аккуратно впрессовывается или забивается молотком через буфер (в основном используют старую обойму подшипника), устанавливаются стопорные кольца на свои места, и собранный узел монтируется на ось, после чего закручивается фиксирующаяся ступичная гайка.
  8. Оставшиеся детали собираются в обратном разбору порядке.
    Также смотрите поэтапное выполнение работ с объяснением мастера на видео:
Читать еще:  Ваз двадцать один четырнадцать

Инструкция по замене подшипника задней ступицы на Ваз 2114 своими руками

Задний ступичный подшипник на ВАЗ 2114 (2110, 2111, 2112, 2115), как заявлено производителем, меняется каждые 100 000 км пробега. Это обусловлено внешними воздействиями на подшипник: ударные осевые и радиальные нагрузки, грязь, влага, повреждение тел качения, дорожек качения.

Замена заднего ступичного подшипника ВАЗ 2114 — не сложный вид ремонта, с которым справится даже начинающий автомобилист своими руками. Узел ступичного подшипника «четырнадцатой» не сложен по конструкции, поэтому в снятии и установке нового подшипника не возникнет сложности.

В статье подробно разобран вопрос замены, диагностики заднего ступичного подшипника, а так же даны советы и рекомендации по ремонту, рассказано об особенностях выбора нового изделия.

Диагностика подшипника задней ступицы ВАЗ 2114, причины и признаки износа

Перед заменой задний подшипник ступицы ВАЗ 2114 желательно проверять каждые 20 000 км пробега, тогда вы сможете заранее предусмотреть замену. Для диагностики поднимаем автомобиль домкратом, а точнее сторону с характерными признаки поломки:

  • Шум со стороны колеса, переходящий в вибрацию;
  • Скрежет свидетельствуется о том, что сепаратор или обоймы уже разрушены;
  • Увеличенный люфт шасси — контргайка не затянута или подшипник вышел из строя.

Действия по диагностике подшипника:

  1. Покрутите шасси в подвешенном состоянии, если слышите шум или другой посторонний звук, то подшипник придется заменить. Так же колесо при прокручивании может тормозить.
  2. Проверьте люфт колеса, руками перемещая его в осевом направлении. Если значительного люфта нет, это не говорит о том, что деталь исправна. Так как осевой зазор проверяют специальной методикой. Ориентируетесь по пункту №1.
  3. Для точного определения «диагноза», открутите болты и проверьте, как крутиться тормозной диск. При исправном изделии, лёгкость вращения — без заедания и шума. На видео показано, какой шум возникает при вращении шасси если есть неисправность в ступичном узле. На втором видео — подробно по замене.

Диагностика заднего подшипника

Замена подшипника задней ступицы ВАЗ без съемников

Подготовка к замене заднего подшипника ВАЗ 2114

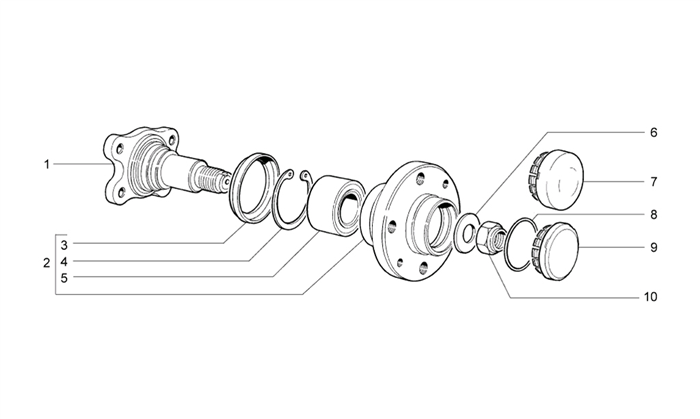

В первую очередь перед разборкой узла и заменой ознакомьтесь с устройством задней ступицы ВАЗ 2114.

  1. Задняя полуось
  2. Грязезащитное кольцо
  3. Стопорное кольцо
  4. Ступичный подшипник
  5. Задняя ступица
  6. Шайба
  7. Ступичная гайка
  8. Прокладка
  9. Защитный колпак

Ремонтировать ВАЗ 2114 следует только на ровной поверхности. Обеспечьте свободное пространство и освещение ремонтируемого узла. Включается первая передача, ставятся противооткатные упоры. Выключите ручной, а так же педальный тормоз, чтобы колодки не помешали разборке.

Собираем комплект из инструмента:

  • Домкрат, тиски.
  • Съемник с плоскими лапками.
  • Круглогубцы.
  • Набор слесарных ключей, головок и трещотка.
  • Головки 17 и 30.
  • Вороток или торцевой ключ.
  • Ключ моментный.

Технология замены заднего ступичного подшипника ВАЗ 2114 своими руками

Снятие заднего ступичного подшипника

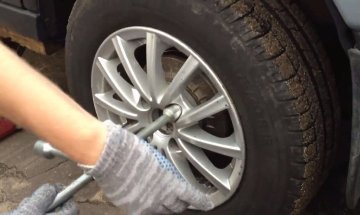

  1. Начинаем с ослабления колесных болтов и ступичной контргайки, до того как поднимите авто домкратом.
  2. Теперь поднимаем авто домкратом. Свинчиваем до конца ступичную гайку, снимаем колесо. Откручиваем крепления барабана.
Читать еще:  Замена подшипника передней ступицы ваз 2112 видео

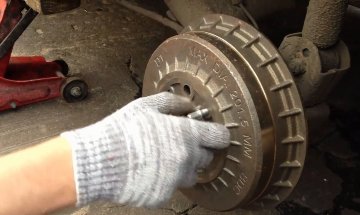

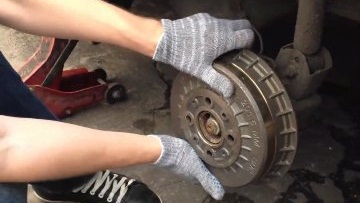

  1. Снимаем барабан. Пробуйте сначала расшатать его руками.

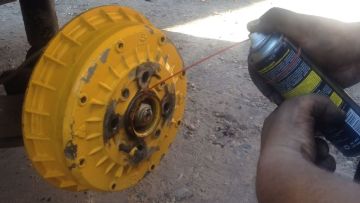

  2. Если не получается, обработайте соединения смазкой WD-40.

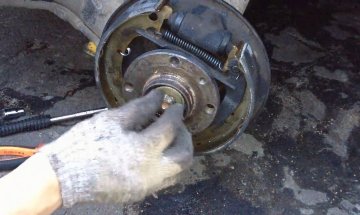

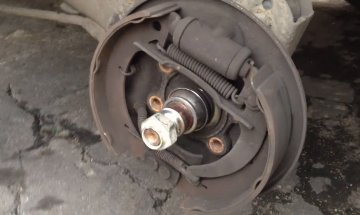

  1. Получаем доступ к ступице и контргайке. Разгибаем стопор, откручиваем её. Для усиления момента используем удлинитель для ключа в виде трубы.

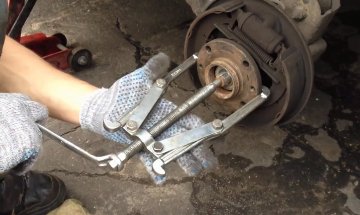

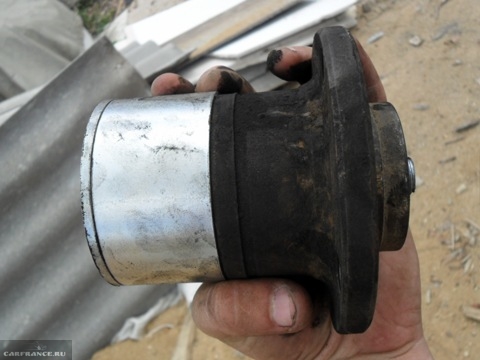

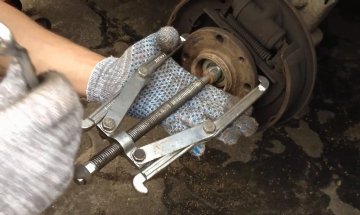

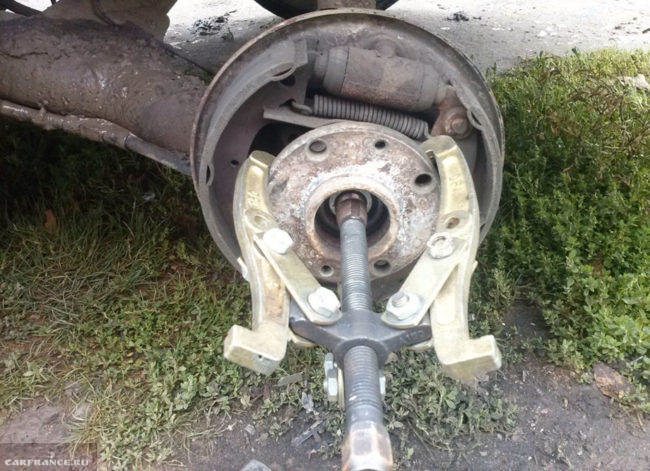

  1. Спрессовываем ступицу. Для этого устанавливаем съемник с лапками, как показано на фото. Захватываем тыльную часть ступицы, упор делаем на торец цапфы. Затягиваем съемное устройство, так деталь постепенно снимется.

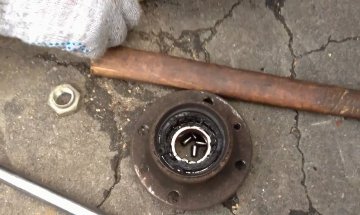

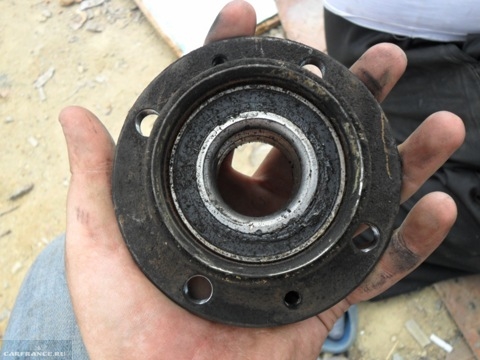

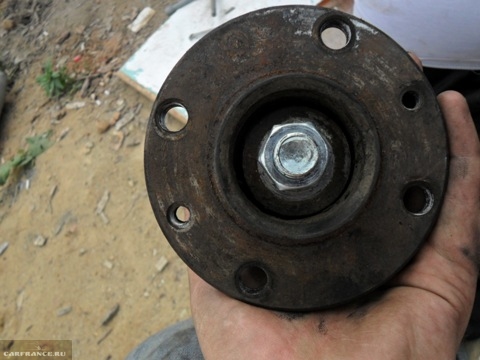

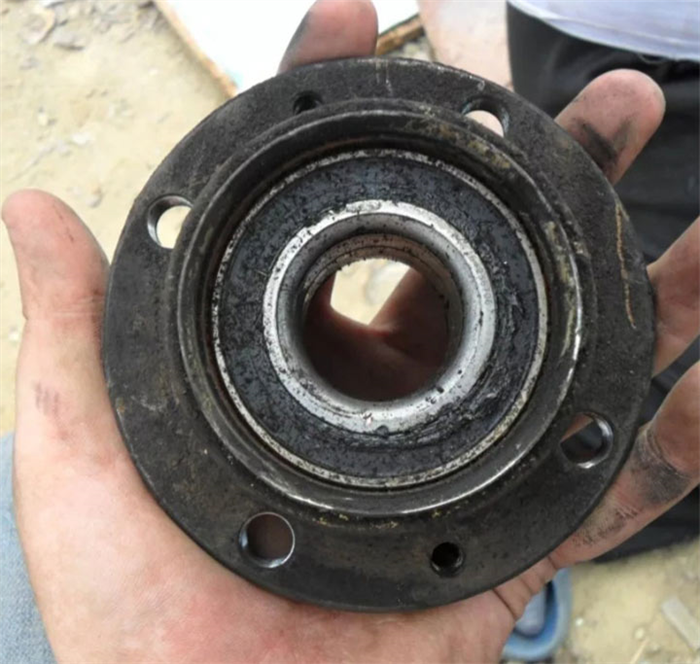

  1. Внутри корпуса останется наружная часть изделия с сепаратором и роликами, а на валу внутренняя обойма. Если собираетесь менять колодки, то откручиваем крепления полуоси.

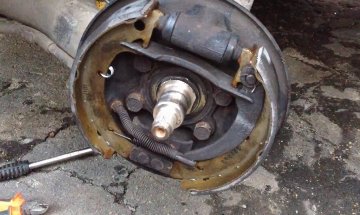

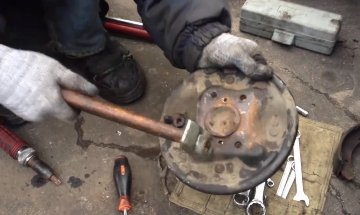

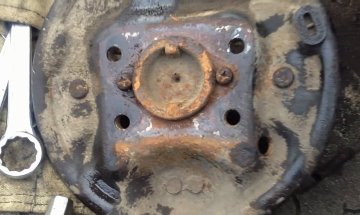

  1. Открутив болты, демонтируем конструкцию (цапфу, тормозной щиток с колодками). Помогаем ударами молотка по накрученной ступичной гайке. Не повертите полуось!

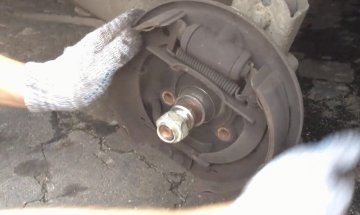

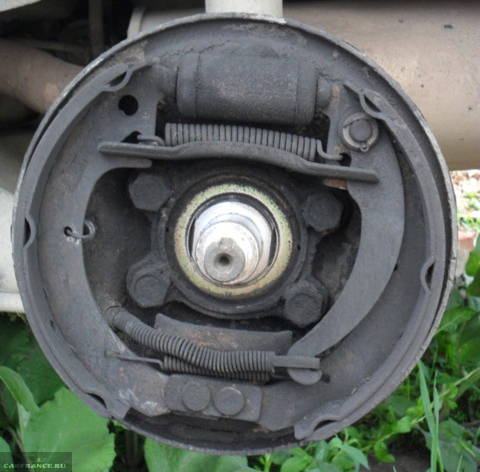

  1. Щиток тормозов снимется вместе с-осью, задняя часть которой обычно прикипает. Стучим по ней, демонтируем.

  1. С посадочной поверхности цапфы стаскиваем обойму ступичного подшипника, с помощью съемника. Эту же операцию осуществляют так же непосредственно на автомобиле, не снимая полуоси, в том случае если не требуется замена тормозной системы.

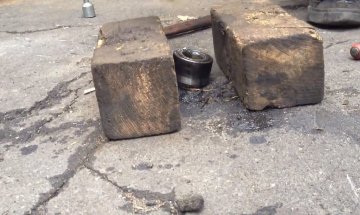

  1. Теперь переходим к ступице. Устанавливаем её, как показано ниже, например между двух кирпичей или брусков. Подбираем головку под диаметр внутренней обоймы, с помощью которой, ударами молотка выбиваем деталь из ступицы. Демонтаж завершен.

Установка заднего подшипника ступицы ВАЗ 2114

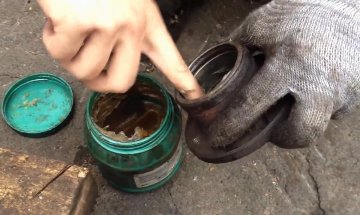

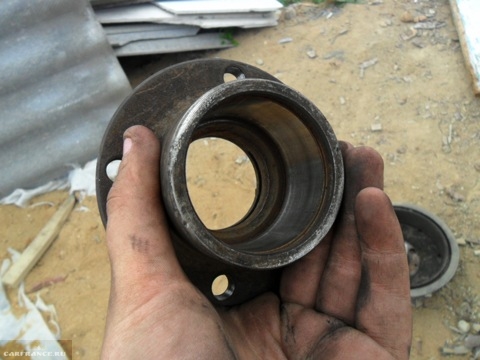

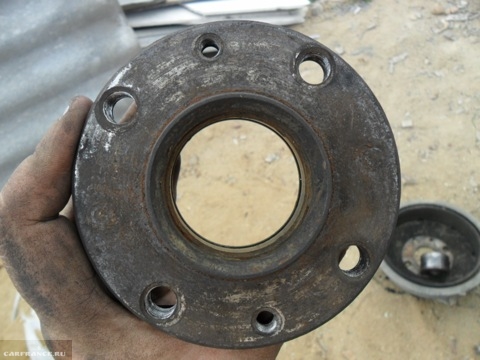

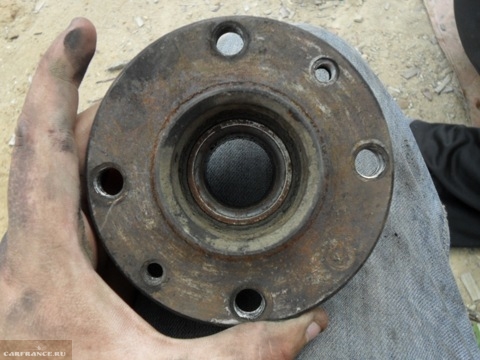

  1. Отчищаем ступицу от грязи, промываем в бензине, так же делаем с полуосью. Далее смазываем густой смазкой посадочную поверхность ступицы. Ставим шарикоподшипник на отверстие ступицы, ровно и без перекосов, для этого есть монтажные фаски.

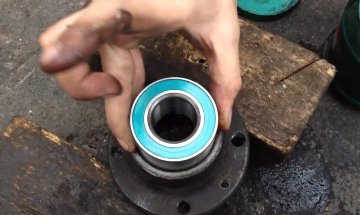

  1. Руками нажимаем на новую запчасть, вставляем её на 3 мм. Теперь потребуется старый подшипник, который наставляем сверху.

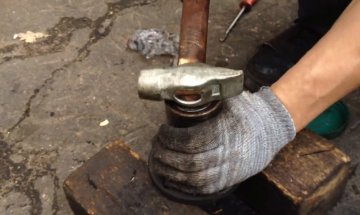

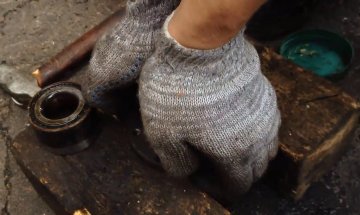

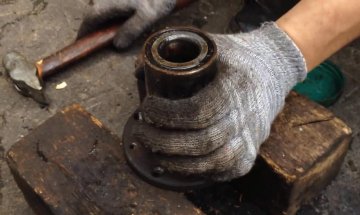

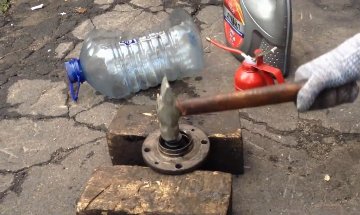

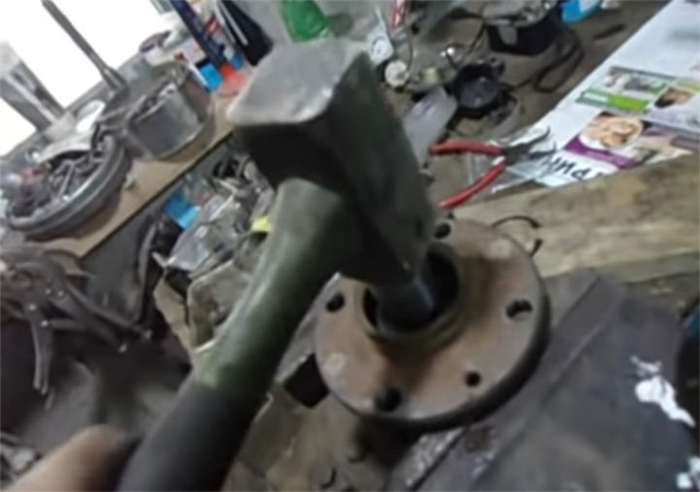

  1. Равномерными ударами боковой частью молотка постепенно забиваем деталь внутрь ступицы. Следите, чтобы не было перекосов.

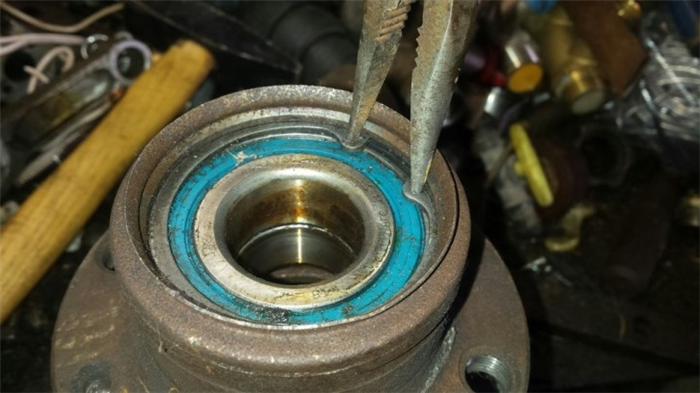

  1. После того как шарикоподшипник зайдет до конца, появиться возможность вставить стопорное кольцо, устанавливаем его с помощью круглогубцев. Ось так же смазываем.

  1. Наживляем собранную конструкцию на цапфу, ровно, без перекосов. Далее шайбу надеваем на резьбу, накручиваем ступичную контргайку.

  1. Теперь затягиваем гайку, с помощью которой напрессовываем ступицу на ось, не забываем её законтрить. Момент затяжки приведен в таблице ниже. После этого устанавливаем барабан, крепим его и прикручиваем шасси.

Самостоятельно выбираем задний ступичный подшипник для ВАЗ 2114

В задней ступице установлен радиально-упорный двухрядный шарикоподшипник. Российские производители данного изделия хорошо зарекомендовали себя, но зарубежные аналоги так, же рассматриваются при выборе. Маркировка по ГОСТу 6-256706 С17.

Задний ступичный подшипник ВАЗ 2114 2115 2113 замена. Видео и фото инструкция

Покажем наглядную инструкцию как своими руками заменить задний ступичный подшипник в автомобилях ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 без использования смотровой ямы, пресса имея лишь в наличии съёмник.

На машине при движении стало слышно неприятный звук в районе заднего колеса, после остановки поддомкратив проблемную сторону и покрутив колесо, убедились что неисправен ступичный подшипник.
Перед началом работы убедитесь что автомобиль стоит на ровной поверхности, включите первую передачу, под другие колёса поставьте кирпичи или противооткатные пластины.

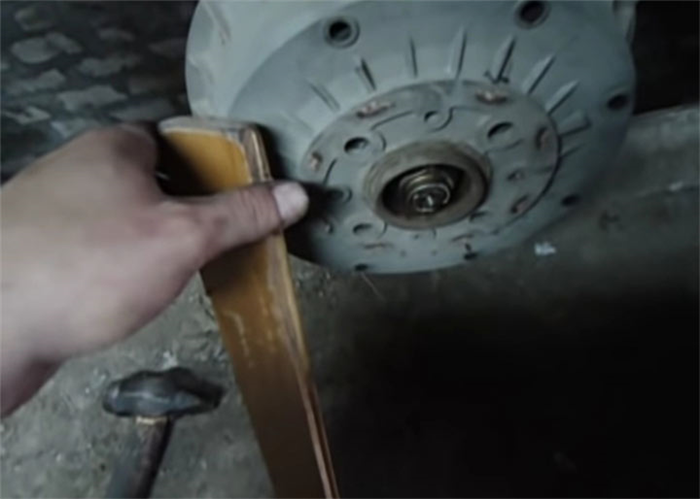

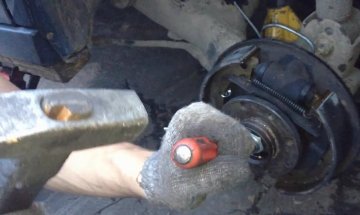

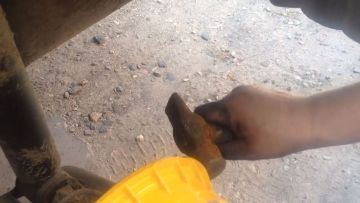

Приступаем к замене, демонтируем колесо. Выбиваем шплинт при помощи керна и молотка:

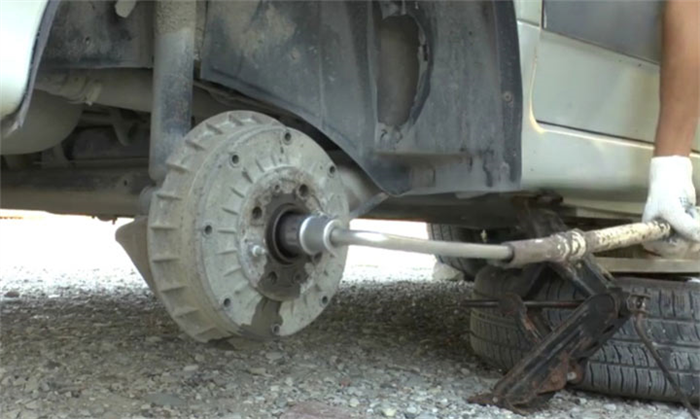

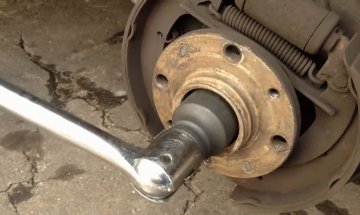

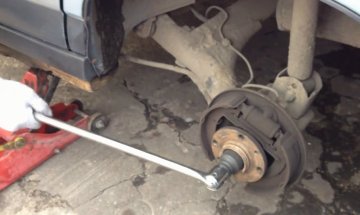

Ослабляем гайку, которая затягиваем подшипник, делаем это при помощи головки на 30 и трубы, которая создаст нам рычаг:

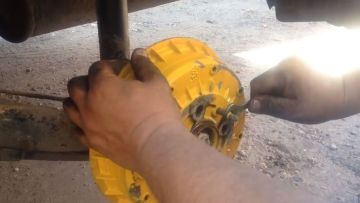

Выкручиваем гайки крепления крышки барабана:

В соседних отверстиях специально нарезана резьба, вкручиваем туда болты, чтобы выдавить (снять) барабан:

До конца откручиваем ступичную гайку:

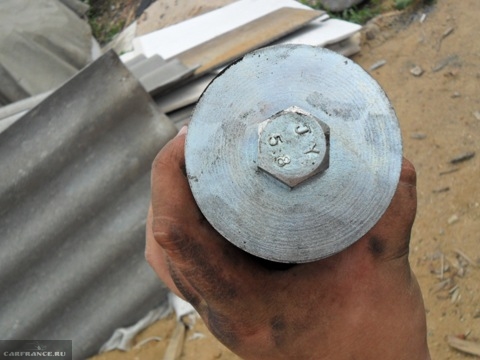

Далее используем болты от головки двигателя, закручиваем крышку барабанов задом наперёд:

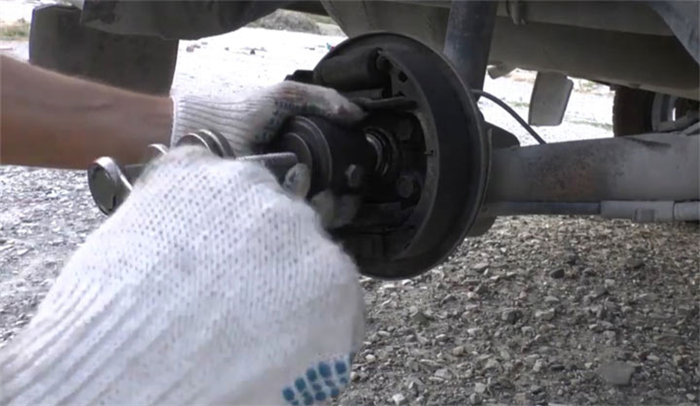

Получается самодельный обратный молоток, несколько раз тянем сильно на себя, постепенно ступица с подшипником выйдет. Теперь настало время специального инструмента «Съёмника подшипника ступицы», советую его приобрести всем автолюбителям которые своими руками ремонтируют машину, подходит как для передних, так и задних подшипников на большую часть семейства переднеприводных ВАЗ, цена в районе 1000 рублей.

Читать еще:  Усилитель лонжерона ваз 2109

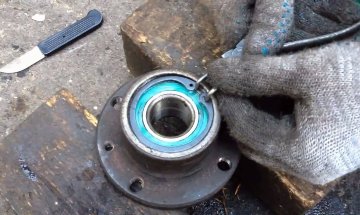

Круглогубцами или другим подходящим инструментом снимаем стопорное кольцо:

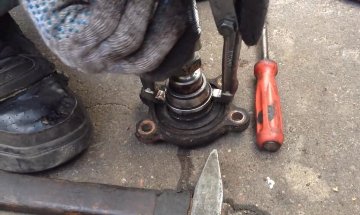

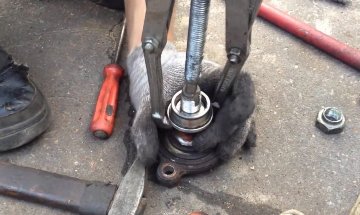

Съёмником выпрессовываем подшипник:

Если у вас нет такого инструмента, то его можно просто выбить, правда это довольно не гуманный способ. Посадочное место и сам подшипник смазываем литолом или маслом.

Запрессовываем новый подшипник, для этого используем съёмник, колесо и уже известные нам болты от головки движка:

Не забываем ставить новые стопорные кольца:

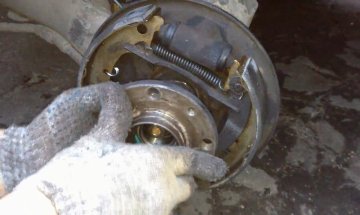

Смазываем ступицу и устанавливаем на место:

Делается это при помощи силы рук, молотком стучать нет необходимости. Далее собираем в обратном порядке.

Видео замена заднего ступичного подшипника в ВАЗ 2114, ВАЗ 2115:

Резервное видео как заменить задний ступичный подшипник в ВАЗ 2114, ВАЗ 2115:

Меняем подшипник задней ступицы на ВАЗ-2114 своими руками

Заменить подшипник задней ступицы на ВАЗ-2114 достаточно сложно, но реально своими руками. Так, автомобилисту необходимо знать конструктивные особенности автомобиля, а также иметь некоторый опыт в ремонте подвески, но даже начинающий автолюбитель сможет разобраться в процессе, прочитав данный материал. Статья расскажет о всех особенностях операциях, а также пошагово покажет, как делается процедура.

Видео о быстрой и лёгкой замене заднего ступичного подшипника на ВАЗ-2114

Видеоматериал расскажет о том, как заменить подшипник передней ступицы, а также поведает о некоторых нюансах и тонкостях процесса.

Устройство задней подвески и ходовой части

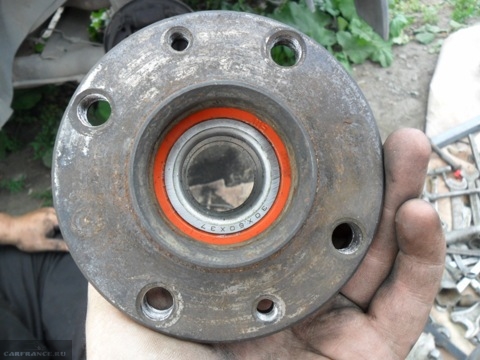

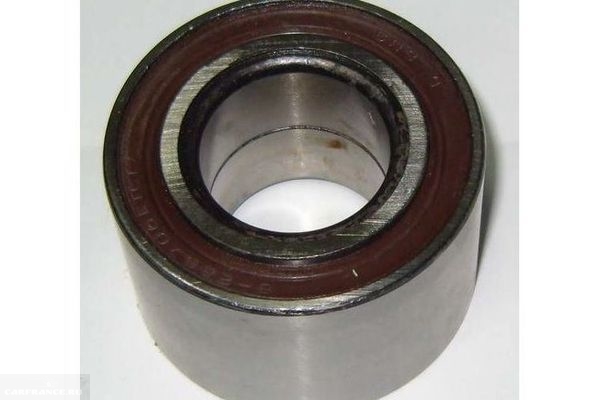

Подшипник производства АвтоВАЗ

Прежде чем перейти непосредственно к процессу замены стоит рассмотреть устройство задней подвески, чтобы понять месторасположение детали, а также определить, что необходимо снять, чтобы поменять задний ступичный подшипник.

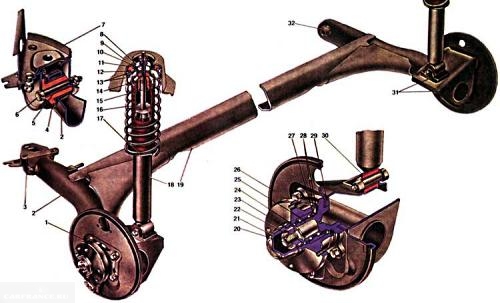

Устройство задней ходовой части в разрезе

1. Ступица заднего колеса; 2. Рычаг задней подвески; 3. Кронштейн креплений рычага подвески; 4. Резиновая втулка шарнира рычага; 5. Распорная втулка шарнира рычага; 6. Болт крепления рычага задней подвески; 7. Кронштейн кузова; 8. Опорная шайба крепления штока амортизатора; 9. Верхняя опора пружины подвески; 10. Распорная втулка; 11. Изолирующая прокладка пружины подвески; 12. Пружина задней подвески; 13. Подушки крепления штока амортизатора; 14. Буфер хода сжатия; 15. Шток амортизатора; 16. Защитный кожух амортизатора; 17. Нижняя опорная чашка пружины подвески; 18. Амортизатор; 19. Соединитель рычагов; 20. Ось ступицы: 21. Колпак; 22. Гайка крепления ступицы колеса; 23. Уплотнительное кольцо; 24. Шайба подшипника; 25. Подшипник ступицы; 26. Щит тормоза; 27. Стопорное кольцо; 28. Грязеотражатель; 29. Фланец рычага подвески; 30. Втулка амортизатора; 31. Кронштейн рычага с проушиной для крепления амортизатора; 32. Резинометаллический шарнир рычага подвески;

Процесс замены подшипника

Теперь, когда с конструктивными особенностями разобрались, можно перейти к непосредственному процессу замены. Для начала необходимо собрать инструментарий. Что же понадобится: домкрат, набор рожковых и накидных ключей, баллонный ключ, ветошь, торцовый ключ на 30, круглогубцы для снятия стопорных колец, ВД-40 (по надобности), а также новый подшипник.

Когда все собрано, можно рассмотреть пошаговую инструкцию по замене заднего ступичного подшипника на автомобиле ВАЗ-2114:

  1. Устанавливаем автомобиль на ровную поверхность.

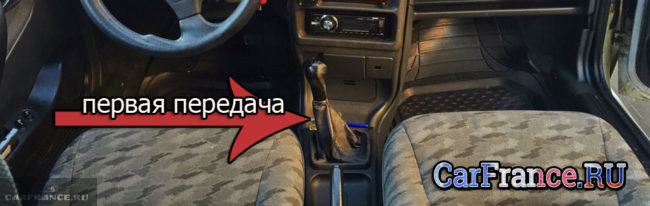

  2. Устанавливаем первую передачу на КПП и под передние колеса ставим противооткаты (башмаки).

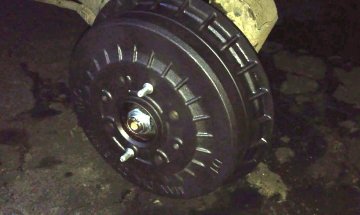

Вид снятого колеса с автомобиля

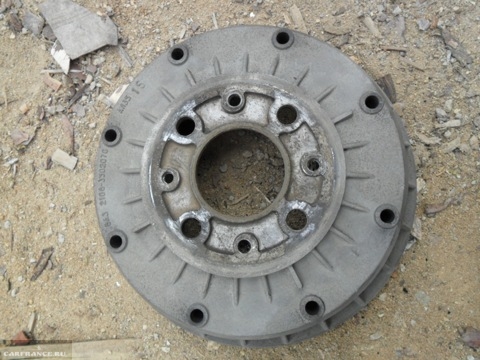

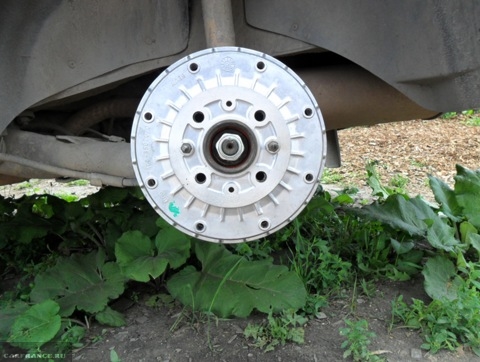

Снимаем верхнюю крышку тормозного барабана

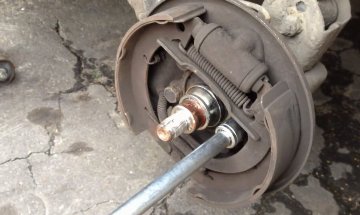

Выкручиваем ступичную гайку

Съёмник задней ступицы классический

Выбор детали

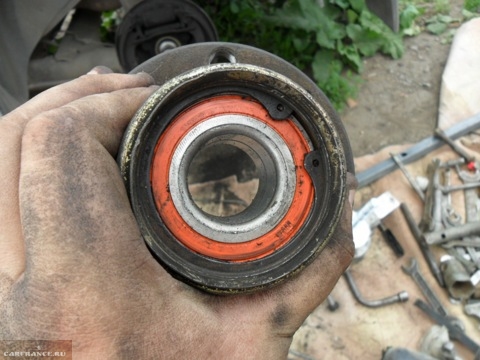

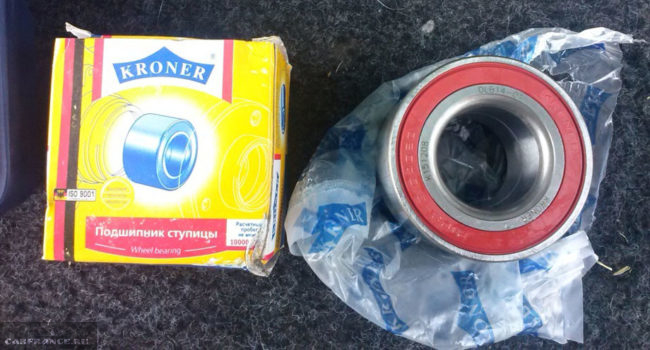

Не оригинальный подшипник задней ступицы Kroner

Выбор запасной части всегда становиться не простым заданием, поскольку существует много факторов, которые на это влияют. Стоит отметить, что изделие необходимо выбирать качественное и проверять наличие сертификатов, оригинальных упаковок, а также голограмм. Кроме основного оригинального изделия, существует ряд аналогов, которые рекомендованы к установке. Рассмотрим, все возможные варианты покупки запасной части.

Оригинал

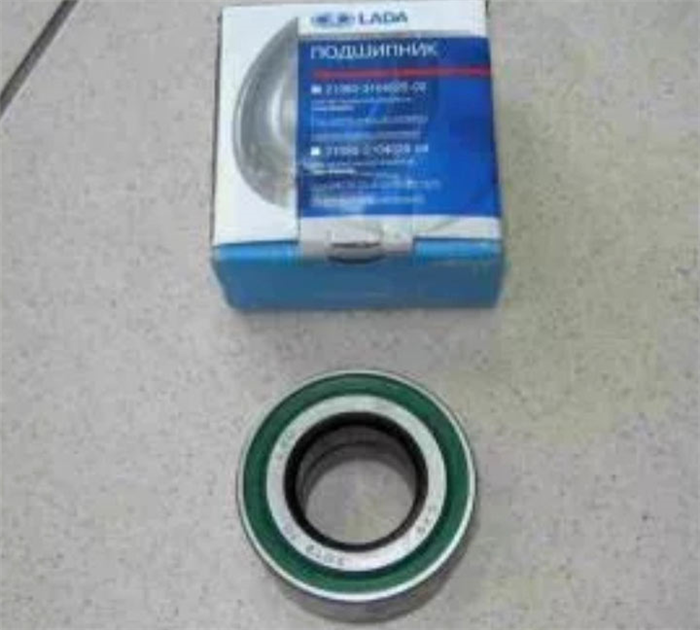

2108-3104020 и 2108-3104020-02 – оригинальные каталожные номера подшипника задней ступицы ВАЗ-2114. Запасная часть под этим артикулом производиться на заводе АвтоВАЗ. Идеально садиться в посадочное место. Средняя стоимость составляет 2000 рублей.

Аналоги

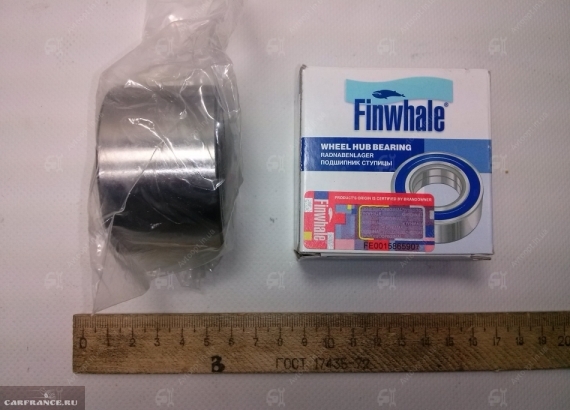

Подшипник задней ступицы

Кроме оригинала существует целый ряд заменителей рекомендованных к установке. Как показывает практика, именно их выбирают большинство автомобилистов, поскольку качество изготовления и ресурс эксплуатации намного выше.

Итак, рассмотрим, все варианты покупки ступичного подшипника:
