Новая лада гранта установка магнитолы

Содержание

Установка магнитолы на Ладу Гранту

В современном автомобиле не только двигатель и ходовая часть имеют решающее значение, которое позволяет судить о комфортности передвижения.

В пору новой эры мультимедийных технологий крайне важной становится сфера обеспечения автомобиля качественным звуком и изображением, предоставление водителю и пассажирам такого уровня комфорта, который позволит полностью насладиться путешествием в транспортном средстве.

Новые творения волжского автозавода заставляют говорить о них как о современных и высокотехнологичных средствах передвижения, не обделенных последними достижениями науки и техники.

В частности оставляет впечатление вполне европейского автомобиль Лада Гранта. Это, наверное, один из первых автомобилей, который настолько близко подкрался к семейству авто европейского класса, причем как по качеству, так и по ценовой политике.

Магнитола на Ладу Гранта: мультимедийное счастье

Владельцы Lada Granta, обзаведясь новым автомобилем, хотят все в нем довести до совершенства: делают антикоррозионную обработку, устанавливают сигнализацию, тонируют автомобиль. Но существует еще одна процедура, которую делает каждый автолюбитель, обзаведясь новенькой Грантой, – это установка магнитолы на Гранту.

Нет, наверное, ни одного человека, который бы не любил слушать музыку, а делать это в своем автомобиле вдвойне приятно.

Эта статья поможет всем автолюбителям, обладающим столь привлекательным и надежным автомобилем, установить магнитолу на Лада Гранта своими силами, не прибегая к помощи столь дорогих, а иногда и непрофессиональных мастеров. Причем результат самостоятельной установки будет ничем не хуже, чем монтаж на специализированном сервисе.

Следует сказать, что производитель существенно облегчил участь владельцев автомобиля Лада Гранта, поскольку сжалился и изначально установил все необходимые соединительные провода для питания магнитолы и непосредственно динамиков.

По сравнению с семейством «десяток» и «двенашек», владельцы которых вынуждены были производить процедуры прокладки проводов от начала и до конца, обладатели Лада Гранта освобождены от столь муторной и дорогостоящей манипуляции.

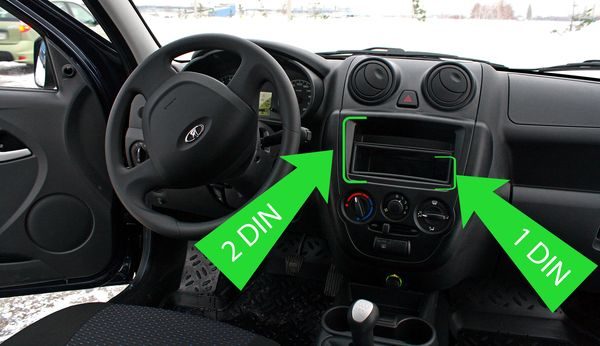

Размеры магнитолы для установки на штатное место

Ниша, где совершается установка магнитолы Лада Гранта, расположена на консоли приборов и рассчитана на обычную 1 DIN-овую автомагнитолу.

Владельцы, желающие установить 2 DIN-овую автомагнитолу, вынуждены будут прибегнуть к хитрости и выпилить перегородку вверх и выполнить подгон рамки консоли под габариты аудиосистемы. Это хоть и немного, но все-таки усложняет жизнь меломана.

Как подключить магнитолу на Лада Гранта: ход действий

Самой первой манипуляцией, которую предстоит выполнить, чтобы установка магнитолы на Гранту своими руками прошла успешно, будет демонтаж пластикового кармана, установленного на месте будущей аудиосистемы. Эту процедуру легко выполнить, воспользовавшись отверткой, которая имеет плоское лезвие.

При демонтаже кармана водитель обнаружит, что на обратной стороне присутствуют слоты, куда вставляются ISO – разъемы для подключения автомагнитолы. Эти разъемы довольно крепко держатся в карманах, то есть их не придется долго искать на панели, чтобы скоммутировать все подключения.

Далее снимаем с автомагнитолы металлическую рамку и устанавливаем на место, где до недавнего времени стоял пластиковый карман. Надежную фиксацию можно произвести, разгибая усики рамки.

Следующим действием будет коммутация разъемов к автомагнитоле и установка в уже установленную в нишу рамку. При совершении монтажа выполняющему установку потребуется лишь инструментарий для изменения формы отверстий (это может быть пилка, напильник). Следует учитывать, что все размеры уже исполнены соответственно стандартам корпусов для 1 DIN-овых автомагнитол.

Установка динамиков в передние двери на Ладе Гранта

Монтаж мультимедийной системы не ограничивается только установкой автомагнитолы. Для нормальной работы всей аудиосистемы требуется также установить акустику и динамики в двери Лада Гранта. Для прорезки отверстий в пластиковой обивке дверей ее лучше демонтировать с автомобиля.

Снимаем ручку дверей, далее демонтируем пластиковый кожух рычага открывания двери и рычаг регулировки положения стекла.

В обивке передних дверей уже предусмотрено отверстие для динамика, равное 16 см. Далее следует подключение динамика и установка его на штатное место посредством 4-х саморезов, за этим следует монтаж обивки дверей и установка решетки динамиков

Установка аудиосистемы на Гранту разных комплектаций

В комплектации “стандарт” в Гранте уже предустановлены жгуты питающих проводов, которые расположены в консольном проеме. Провода подведены исключительно для автомагнитолы, поэтому не удивляйтесь, если не сможете обнаружить их в дверных проемах.

В Лада Гранта Норма питающие провода, идущие от консоли, уже подключены к дверным проемам. Следует только подсоединить звуковую систему в полном соответствии со схемой сборки. Часто бывает, что предустановленная дверная проводка не сочетается с разъемами некоторых динамиков. Тут из положения выходят докупкой подходящих проводов.

Читать еще:  Что такое полоса движения в пдд

Во время сборки Лада Гранта “люксовая” снабжается особой сенсорной мультимедийной системой и уже установленными динамиками. Улучшенная магнитола дополнена системой Bluetooth и дисплеем в 5 дюймов с линейным выходом.

Кроме всего прочего, встроенная автомагнитола позволяет подключать носитель памяти – флеш-карту USB 2.0, посредством которой можно прослушивать записанную музыку.

Особенности монтажа аудиосистемы

При присоединении проводки аудиосистемы следует учитывать некоторые особенности электропитания этого узла. Оно в автомобиле обеспечивается посредством красного и желтого проводов. Задача первого – запоминание настроек аудиосистемы, а задача второго провода – выключение магнитолы, процесс которого зависит от положения ключа зажигания.

Производитель рекомендует использовать параллельный способ соединения обоих проводов, в таком случае аудиосистема будет отключаться только вручную, а влияние на работу магнитолы ключа зажигания исключается.

В Сети можно найти много роликов, где производится установка магнитолы на Гранту видео, но универсального варианта установки аудиосистемы на данный автомобиль не существует. Здесь многое зависит от комплектации Гранты, и чем она богаче, тем меньше головной боли доставляет своему владельцу с установкой магнитолы.

Практически всегда, когда монтируется магнитола в Гранту, установка производится со снятой «минусовой» клеммой на аккумуляторе. Несоблюдение элементарных требований к безопасности может не только вывести акустическое оборудование из строя, но и существенно подпортить всю электрическую систему автомобиля.

В таком деле, как установка магнитолы Гранта спешка никак не может способствовать удачному монтажу, ведь от качественности установки и соблюдения мер безопасности зависит стабильная работа аудиосистемы и хорошее настроение водителя, решившего обзавестись автомобильной «музыкой».

Пошаговая установка магнитолы Лада Гранта: как поставить самому в стандарт, норму и люкс

Гранта в комплектации Стандарт и Норма идет с завода без магнитолы. АвтоВаз сделал все, чтобы упростить процесс ее установки: протянул провода питания и акустики, установил антенну и кинул провод в салон. Осталось лишь воткнуть динамики и головное устройство. Рассмотрим, как происходит установка магнитолы Лада Гранта.

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

  • сама магнитола – она же головное устройство;
  • плоская отвертка;
  • прямые руки.

Аббревиатуры и обозначения в тексте:

  • ГУ – головное устройство;
  • ММС – мультимедиа система;
  • DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

  1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
  2. 1-din магнитола с рамкой.

Посадочное место в Гранте рассчитано на 1 din. Для работы с большими размерами на 2 дин потребуется выпилить перегородку и поставить декоративную рамку.

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

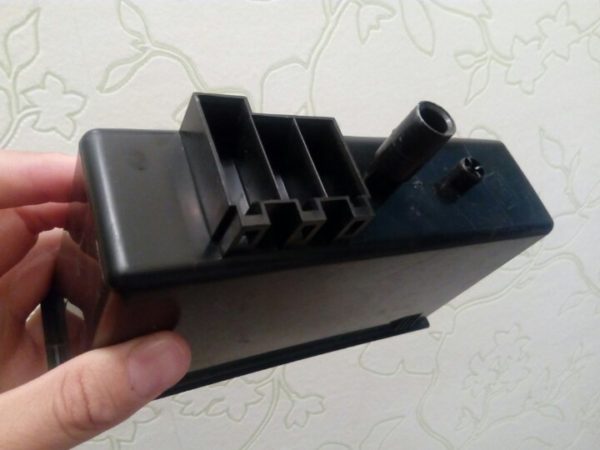

Заглушка места для магнитолы, установленная с завода.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

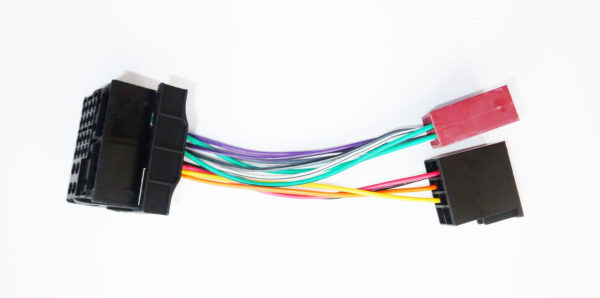

Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.

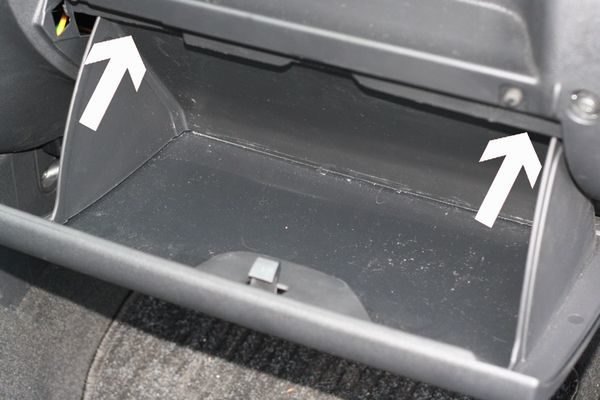

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Здесь ищем провод антенны.

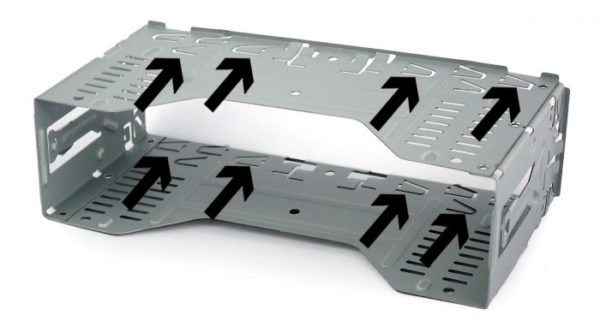

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Эти крепежи фиксируют салазки в проеме панели.

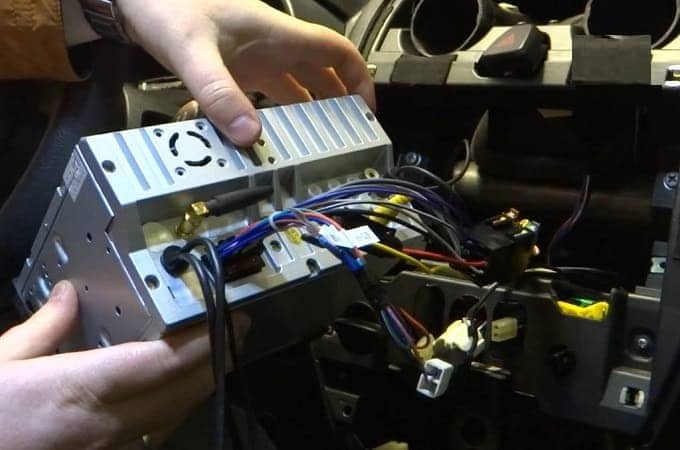

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

  1. Суем руку под панель в районе бардачка;
  2. Ставим магнитолу в салазки, подводим к штекерам;
  3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

  1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;
  2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
  3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
  4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

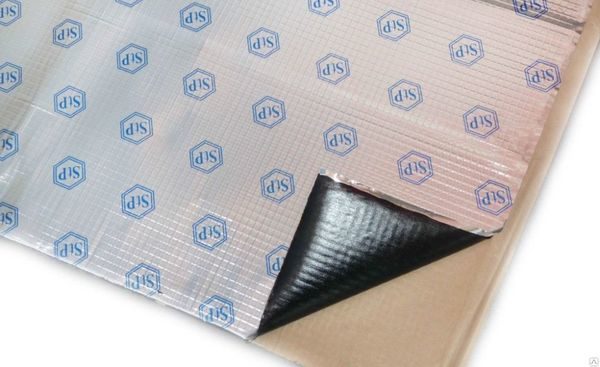

Вибропласт помогает не только при шумоизоляции машины.

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

  • берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
  • в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
  • вынимаем ГУ на себя.

Подробно все описано в видео:

Читать еще:  Как отвадить кошек от машины

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности: возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Купили новую магнитолу на 2 din размером, но нет рамки в продаже? Можно сделать самому. Пример по ссылке.

Как поставить 2 din в гранту норма или стандарт

Здесь все сложнее. Нужно:

  • демонтировать накладку центральной консоли – отщелкнуть крепления, отвести ее вперед и отсоединить кнопки и рукоятки отопителя;
  • выпилить вертикальную пластиковую перегородку, которая не даст поставить 2 дин устройство;
  • подпилитьпластиковый кожух центрального воздуховода;
  • примерить новый блок акустики, при необходимости подогнать крепления;
  • установить на проводку переходники из комплекта поставки (если это потребуется);
  • поставить устройство;
  • если оставляем старую накладку центральной консоли: выпиливаем перегородку, примеряем, ставим на место с подключением кнопок и рукояток, подгоняем декоративную рамку ГУ, устанавливаем;
  • если ставим новую накладку на консоль под 2 дин устройство: переносим со старой накладки блок управления отопителем и кнопки, устанавливаем на место, ставим декоративную рамку на ГУ.

Размеры магнитолы для установки в Ладу Гранту

Стандартный размер 1 дин устройства для установки не более 178*50 мм.

Размер 2 дин ГУ: 178*100 мм. Для установки потребуется доработать внутреннее пространство. По отзывам можно поставить ММС размером 178*120*100 мм.

Вместо итога

  • Если ставим простую магнитолу, размер должен быть не более 178*50 мм. Для установки нужны пластиковые лопатки или отвертка. Переходники и салазки идут в комплекте.
  • Для установки 2 дин нужна новая накладка на консоль, декоративная рамка на само ГУ, кусачки и полотно по металлу для подгонки установочного места.
  • Меняем штатную акустику на другую такого же размера? Все равно нужна новая декоративная рамка. Иначе будет видно щели в панели.

Больше статей про Гранту здесь .

Установка магнитолы в Ладу Гранта своими руками. Советы мастеров

С начала 2011 года все модели Лада Гранта изготавливаются с аудиоподготовкой: заводскими магнитолами, приемниками. Качество приема, звучания не всегда на высшем уровне ввиду дешевизны и простоты.
При покупке Лада Гранта с салона владелец получает аудио подготовку, акустические провода, проложенную электрическую проводку.

В дверных картах уже подготовлены проемы для монтажа колонок. Правда, штатным местом мало кто пользуется, так как предпочитают заднюю полку для улучшения звучания.

Правильно выбираем размеры магнитолы

Монтаж проводим, как самостоятельно, так и обратившись в сервисный центр к специалистам. Во втором случае услуга платная.

По умолчанию, на всех моделях ВАЗ, Лада предусмотрена установка магнитолы размером 1-DIN. Размеры проема соответствуют: 180 х 50 мм. Это старая стандартизация, действующая со времен СССР.
Современные аудио модули можно приобрести в комплекте с предустановленным ЖК-дисплеем. Размер проема должен соответствовать стандарту: 180 х 100 мм, то есть, увеличенный по высоте в два раза. Маркировка размера: 2-DIN.

Для установки магнитолы в Гранту лифтбек вырежьте верхний карман, извлеките пластик, установите модуль в сборе. Для новичка процесс покажется несколько сложным, поэтому строго следуйте требованиям инструкции.

Как подключить штатную магнитолу Лада Гранта с разъемом 1-DIN

  • Работы проводим в салоне машины, предварительно скинув клеммы от аккумуляторной батареи, с целью предотвращения короткого замыкания в цепи;
  • Извлекаем пластиковую перегородку – карман. Она прикрывает отверстие, предотвращая попадание предметов внутрь торпеды. Используем отвертку с плоским наконечником для отвинчивания болтов;
  • За корпусом перегородки видны два ISO штекера. Колодки с проводами такого типа изготовлены в соответствии с международными стандартами для автомобилей. Более 98% всех автопроизводителей используют стандарт при оснастке технических средств;
  • С корпуса аудио блока снимаем металлическую рамку – блок, помещаем ее в полость торпеды.
  • Предварительно подключаем колодки с проводами. Посадка в разъемы сопровождается характерным щелчком;
  • Вставляем модуль в металлическую рамку.

Водителю на заметку. Некорректное подключение клемм приводит к короткому замыканию. Для безопасности процесса соединения, на разъемах имеются направляющие, они позволяют установить колодку лишь в одном положении.

Распространенные ошибки при установке штатной магнитолы Гранта лифтбек своими руками

  • при подключении дополнительных колодок применяют ручную скрутку проводов вместо классической пайки;
  • на соединениях используют обычную изоляционную ленту, вместо термостойких рукавов;
  • некорректное подключение большого количества колонок на одну ветку приводит к перегрузке, нагреву, короткому замыканию.

Установка усилителя звука

Под усилителем магнитолы на лифтбек понимают:

  • монтаж кроссовера;
  • установку сабвуфера.

Выбор за владельцем Лада Гранта, так как преследуются разные цели: чистота, качество звука. Очевидно, что стоимость оборудования также будет отличаться в сторону увеличения.
Кроссоверы устанавливают в полости вещевого ящика, так как их размеры не превышают 100 х 150 мм, форма прямоугольная. Сабвуферы фиксируют в багажном отсеке. Оборудование требует большего пространства.

Подключение внештатного устройства проводится строго в соответствии с инструкцией по эксплуатации:

  • коричневый цвет провода: отвечает за работу системы;
  • черный: подача питания на оборудование;
  • желтый: активация аудио модуля;
  • красный: настойки и программирование.

В самом конце не забудьте подключить к плюсовой клемме аккумуляторной батареи провод красного цвета с предустановленным предохранителем. Он напрямую соединяет усилитель (сабвуфер) с источником тока.

Установка двух динамиков в передние двери

  1. демонтируем дверную карту, ручку, блок управления;
  2. сопоставляем штатные вырезы для динамиков с фактическими размерами. При необходимости расширяем напильником, наждачной бумагой мелкой фракции. Категорически запрещено использовать режущие предметы, так как высокий риск повреждения пластика дверной карты;
  3. проверяем на отсутствие шероховатостей в отверстии, устанавливаем динамик, фиксируем его, подключаем штатные колодки с проводкой;
  4. проверяем работу динамика, устанавливаем дверную карту, фиксируем металлическую решетку для защиты колонки от механических повреждений.

Характеристики штатной магнитолы «Лады Гранты Лифтбек»

Магнитолу для Лада Гранта лифтбек поставляют в качестве штатного оборудования. Изделие формата 2-DIM (100 х 180 мм.).

Читать еще:  Ямный домкрат своими руками

Кроме классического радиоприемника, имеется встроенный кардридер, блютуз, ЮСБ выход для подключения флеш накопителей. Единственный минус аудио модуля — он кнопочного типа. Что не по душе многим автолюбителям, из-за чего они устанавливают более современные модификации.

В процессе запуска аудио модуля высвечивается приветствие от Лада Калина 2. Это не ошибка, как думают многие владельцы. Данный тип аудио изначально разработан под Лада Калина 2. Очевидно, что изготовитель не стал ничего менять и запустил производство для Гранты. Монтаж / демонтаж модуля несколько усложнен плотной посадкой, так что будьте готовы к этому.

За основу взята операционная система «Windows», что позволяет подключаться к всемирной паутине посредством 3g-модема. С коробки такой возможности не имеется, предварительно нужно перепрошить устройство, но об этом далее.

Посредством Блютуз возможно соединение с телефон, активируется опция «hands-free». Что очень удобно и практично в процессе управления автомобилем.
Порадовал владельцев и стоковый радиоприемник. На первый взгляд он простенький, но оказалось не так. Доступная функция программирования на определенный канал по заданной тематике.

Например, как только выходит выпуск новостей, радио автоматически переходит на запрограммированный канал. Аудио модуль читает следующие форматы: MP3, WMA, WAV, WMV.
Управление штатной магнитолой Лада Гранта лифтбек доступно, интуитивно понятно, даже неопытному владельцу.

Как выполнить перепрошивку

  • Приобрести SD-карту, отформатировать в формате FAT, exFAT;
  • На официальном сайте производителя бесплатно скачиваем прошивку;
  • Сохраняем данные в корневом каталоге SD-карты;
  • Вставляем SD-карту в разъем на магнитоле, запускаем, ждем окончания обновления;
  • Включаем, выключаем модуль;
  • Настраиваем новый интерфейс под себя.

При некорректной установке прошивки потребуется дополнительная калибровка экрана с помощью CAN-шины. Сделать это самостоятельно невозможно, только в условиях СТО.
После успешной перепрошивки доступно:

  • графический эквалайзер;
  • просмотр фото, картинок, видео;
  • улучшенное качество звучания;
  • возможность установки навигационного комплекса.

Недостатки штатной магнитолы

  • Устаревшая прошивка с «коробки»;
  • Не все опции изначально доступны;
  • Необходимость в периодическом обновлении программного обеспечения;
  • Кнопочный интерфейс.

Установка и подключение магнитолы на Ладу Гранту Лифтбек

Для самостоятельной установки магнитолы в Лада Гранту требуются базовые знания в автоэлектрике. Однако даже при отсутствии опыта можно выполнить эти действия самостоятельно. Достаточно следовать рекомендациям мастеров.

Какую поставить магнитолу вместо штатной

При покупке новой магнитолы следует учитывать стандартные размеры, предусмотренные для автомобилей данной марки. Они обладают габаритами 180*50 мм. Такой типоразмер именуют DIN-1. Магнитолы этого типа устанавливали во все авто российского производства.

Если приобрести магнитолу с такими же размерами, процесс установки займет минимум времени. Если автовладелец решил расширить функционал акустики, можно купить и магнитолу другого типоразмера DIN-2 с габаритами 180 мм*100 мм. Однако в этом случае нужно будет: провести некоторые модификации.

Как установить

Установку магнитолы на Гранту следует делать в то штатное гнездо, которое предусмотрено производителем. После этого происходит монтаж колонок и дополнительных деталей. Наличие заводского коммуникационного жгута обеспечивает максимально быстрое и легкое подключение.

Автомагнитола

Если выбрано головное устройство стандартных размеров, процесс установки магнитолы в Ладу Гранту состоит из следующих шагов.

  1. Чтобы вывести фиксаторы из фронтальной рамки, необходимо подцепить карман-заглушку за его кромки.
  2. Штекеры электропроводки осторожно отсоединяют.
  3. Корпус перчаточного ящика нужно откинуть. Ограничители хода, установленные вверху задней стенки, выводят из сцепления с приборной панелью.
  4. Крышку демонтируют — для этого ее осторожно нужно потянуть на себя.
  5. Для протягивания кабеля к проигрывателю следует приподнять напольное декоративное покрытие в автомобиле, которое расположено рядом с сиденьем пассажира.
  6. Штатные салазки, необходимые для установки головного устройства, устанавливают с использованием отгибаемых элементов.

Акустика

После того как удалось установить магнитолу в штатный разъем, требуется установка колонок. В автомобилях Лада Гранта лифтбек с базовой комплектацией предусмотрена штатная проводка для акустики. Она проложена под декоративной обшивкой дверей.

Расположить колонки стоит в дверях. Для этого в металлическом каркасе дверей на Лада Гранта уже есть отверстия диаметром 16 см. Однако в обшивке предусмотренных для этого отверстий нет — автовладельцу нужно будет сделать их самостоятельно. При этом диаметр отверстия в обшивке должен равняться размеру диффузора.

После установки кольцо динамика следует закрепить на обшивке с помощью винтов. Верх закрывают декоративной сеткой.

В ходе установки могут возникнуть некоторые сложности. Когда автовладелец решил поставить колонки, у которых диаметр не превышает показатель 13 см, нужно будет “нарастить” недостающую плоскость. При выборе передних динамиков для Lada granta liftback мастера советуют отдавать предпочтение тем моделям, у которых металлическая решетка и пластиковая рамка имеют минимальный выступ над поверхностью двери. В противном случае могут возникнуть сложности с открыванием вещевого ящика.

Задние динамики автолюбитель может выбрать компактные или увеличенные. В последнем случае их встраивают в полку багажного отделения. Защищают диффузоры при таком расположении оригинальные сетки — их предлагает автозавод.

Как подключить к электросети

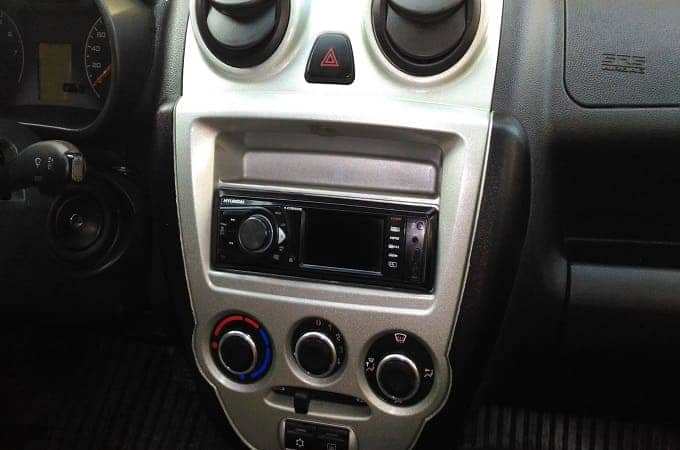

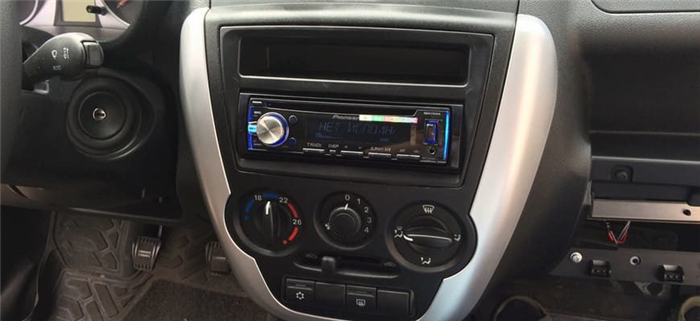

После установки штатной магнитолы для ее подключения к питанию используются штекеры ISO стандарта, который считается международным. Большинство автомагнитол уже оснащены таким разъемом, однако некоторые производители выпускают головные устройства с разъемами других типов. В этом случае необходимо приобрести переходник для ISO. Описанные варианты относительно просты в реализации и не требуют больших усилий.

В отдельных моделях ни один из описанных способов не подходит. При таких условиях остается только один путь: чтобы подключить акустику — срезать штекеры с магнитолы и автомобиля и соединить их напрямую. В ходе такой работы нужно обязательно учитывать цветовую маркировку проводов.

При монтаже магнитолы в Гранту не следует использовать в качестве крепления изоленту. При отрицательной температуре изолента склонна к замерзанию и появлению трещин. Это может привести к поломке акустики и выходу из строя всей электрики.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
