Схема электропроводки иж планета 5

Схема проводки ИЖ Планета 5: особенности головного света, генератора и контрольных приборов

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Дорожная версия мотоцикла ИЖ Планета 5 выгодно отличалась от других отечественных аналогов применением масляного насоса, что позволило отказаться от схемы предварительного смешивания топлива с маслом.

Кроме того, последующие модификации отличались своей бесконтактной системой зажигания, независимой от аккумуляторной батареи и измененной кинематикой.

  1. Приводить в движение мотоцикл «с толкача» – включив зажигание, владелец включал вторую передачу и собственными усилиями, толкая вперед мотоцикл, запускал двигатель;
  2. Эксплуатация без АКБ была возможной в светлое время суток (для работы габаритных огней и света фары все же требовался аккумулятор).

Особенности мотоцикла

Согласно отраслевой нормали, мотоцикл имел буквенно-цифровой индекс:

  1. ИЖ 7.107-010 – базовая модель;
  2. ИЖ 7.107-020 уже оснащался новой системой смазки и улучшенной подвеской передней оси. Кроме того, схема электропроводки мотоцикла ИЖ Планета 5 имела бесконтактную систему зажигания, независимую от аккумуляторной батареи;
  3. ИЖ 7.107-030 оснащался пружинно-гидравлическим амортизатором и переработанным тормозным приводом заднего колеса;
  4. ИЖ 7.107-040 выпускался с измененной кинематикой и доработанным передним колесным тормозом. Схема электропроводки на ИЖ Планета 5 вплоть до 2008 года оставалась бесконтактной.

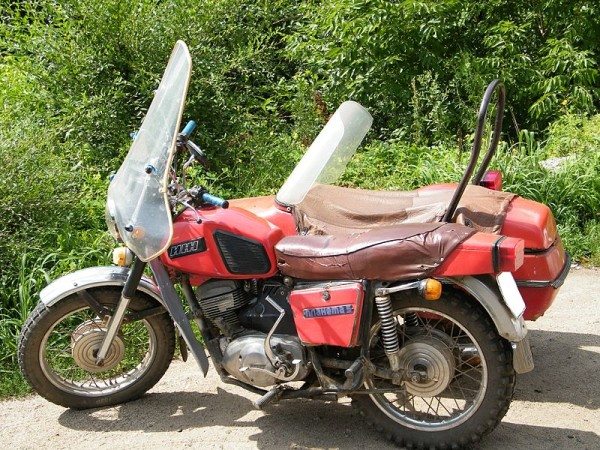

Кроме того, к мотоциклу можно были прицеплять боковой прицеп (коляску) или универсальную грузовую платформу (без посадочного места).

Электрооборудование ИЖ Планета 5

На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.

Среди основных компонентов можно выделить:

  1. Источники питания;
  2. Систему зажигания;
  3. Головной свет;
  4. Габаритное освещение и повороты.

Справочно: как принято в авто и мото строении, модификация узлов и агрегатов позволяет уменьшить себестоимость изделий.
Для потребителей плюс в том, что цена невысока и ряд деталей взаимозаменяемы.

Генератор

На мотоцикле устанавливается трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения.

Принцип его работы заключается в следующем:

  1. Электрический ток с обмоток, расположенных на статоре, подается на выпрямитель;
  2. Тот преобразует его в постоянный ток;
  3. И подает через замок зажигания потребителям.

На представленной инструкции указаны следующие элементы:

  1. Регулятор напряжения с выпрямителем БПВ-14-10;
  2. Ротор генератора;
  3. Статор генератора с обмотками;
  4. Щетки токоснимателя;
  5. Кулачок системы зажигания (батарейной);
  6. Контактный узел системы зажигания

Справочно: на трехфазных генераторах мотоцикла ИЖ Планета 5 обмотки соединяются по схеме «звезда» либо «треугольник».
Выпрямитель устанавливается в виде отдельного блока, и уже к нему подключается электропроводка ИЖ Планета 5.

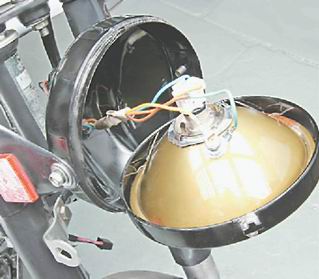

Головной свет

В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами – поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).

Справочно: с подобным генератором ИЖ Планета 5 не нуждался во внешнем источнике тока при запуске двигателя.
Поэтому, в состав электрооборудования аккумуляторная батарея не входила.

В цепь головного света входит:

  1. лампа головного света фары (35Вт);
  2. контрольная лампа синего цвета включения (2Вт);
  3. лампа стояночного света фары (4Вт);
  4. лампа заднего стоп-сигнала (15Вт).

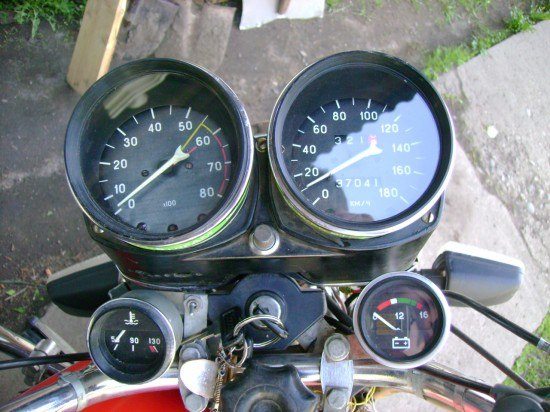

Контрольные приборы

На мотоцикле установлены следующие контрольные приборы:

  1. спидометр со счетчиками суточного и общего пробегов;
  2. тахометр с контрольными лампами указателей поворотов и головного света;
  3. указатель температуры двигателя;
  4. вольтметр.

Особенности технического обслуживания

Нередко в процессе эксплуатации требуется правильно выставить зазор между контактами прерывателя. Для этого необходимы инструменты и схема, чтобы видеть какие элементы требуется демонтировать.

Совет: хорошим подспорьем в наши дни служит видео по обслуживанию того или иного узла мотоцикла.
Например, на нашем сайте есть материалы по обслуживанию нескольких марок и моделей, и вы сможете почерпнуть из них нужные вам сведения (см., например, статью о электропроводке Ява 350).

Алгоритм действий следующий:

  1. устанавливаем мотоцикл на подножку;
  2. включаем нейтраль;
  3. выкручиваем свечу зажигания из цилиндра;
  4. снимаем крышку картера двигателя;

  1. проворачиваем коленвал до тех пор, пока контакты не окажутся максимально разомкнутыми;
  2. с помощью отвертки ослабляем затяжку стопорного винта;
  3. используя специальный щуп, выставляем зазор 0,35-0,45 мм и фиксируем его винтом;
  4. собираем все обратной последовательности;

  1. включаем зажигание и запускаем двигатель. Его устойчивая работа на холостом ходу свидетельствует о правильно выполненной регулировке.

Вообще вся проводка ИЖ Планета 5 своими руками перебирается очень легко.

Необходимость в такой работе часто возникает при эксплуатации мотоцикла:

  1. в сырую погоду двигаясь под дождем длительное время (окисление или отсыревание электрических контактов);
  2. при поездках по пересеченной местности, изобилующей растительностью и кустарниками (механические повреждения проводки);
  3. при эксплуатации в зимнее время (снег и слякоть налипают на провода и могут их повредить).

Нередко при эксплуатации страдает и звуковой сигнал. Его неисправности проявляются сами в виде ухудшения качества звучания.

Читать еще:  Установка багажника атлант на гладкую крышу видео

Чтобы восстановить его работоспособность необходимо выполнить следующую процедуру:

  1. ослабляем с помощью рожкового ключа контргайку;
  2. включаем зажигание;
  3. нажимаем на кнопку включения звукового сигнала;
  4. с помощью отвертки регулируем тональность;
  5. повторяем процедуру до тех пор, пока не получим чистого и громкого звучания;
  6. затягиваем контрольную гайку.

Выводы: выражаем уверенность, что данная статья поможет вам в обслуживании мотоциклов семейства ИЖ (см. также статью о схеме проводки ИЖ Юпитер 5). И прилагаемые схемы, и описание позволят не совершить ошибок по время работы.

Схема электропроводки иж планета 5

Электросхемы отечественных мотоциклов ИЖ юпитер-5, планета, ИЖ юнкер, ИЖ49. Для увеличения схемы нажмите на неё. Так-же вы можете скачать бесплатно и по прямой ссылке архив со схемами иж.

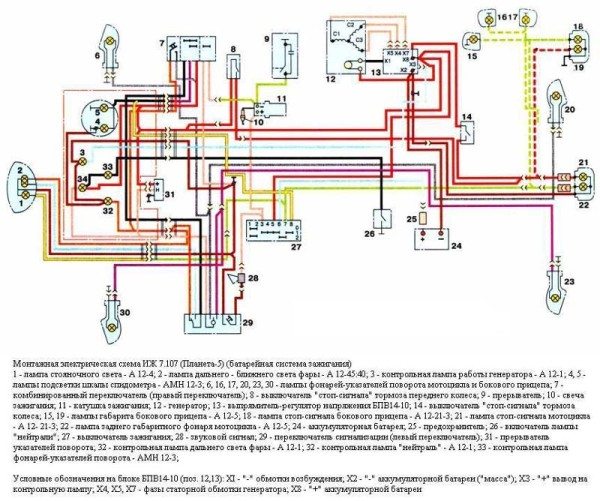

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5


1 – лампа стояночного света – А 12-4; 2 – лампа дальнего – ближнего света фары – А 12-45:40; 3 – контрольная лампа работы генератора – А 12-1; 4, 5 – лампы подсветки шкалы спидометра – АМН 12-3; 6, 16, 17, 20, 23, 30 – лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 – комбинированный переключатель (правый переключатель); 8 – выключатель “стоп-сигнала” тормоза переднего колеса; 9 – прерыватель; 10 – свеча зажигания; 11 – катушка зажигания; 12 – генератор; 13 – выпрямитель-регулятор напряжения БПВ14-10; 14 – выключатель “стоп-сигнала” тормоза колеса; 15, 19 – лампы габарита бокового прицепа – А 12-5; 18 – лампа стоп-сигнала бокового прицепа – А 12-21-3; 21 – лампа стоп-сигнала мотоцикла – А 12- 21-3; 22 – лампа заднего габаритного фонаря мотоцикла – А 12-5; 24 – аккумуляторная батарея; 25 – предохранитель; 26 – включатель лампы “нейтрали”; 27 – выключатель зажигания; 28 – звуковой сигнал; 29 – переключатель сигнализации (левый переключатель); 31 – прерыватель указателей поворота; 32 – контрольная лампа дальнего света фары – А 12-1; 32 – контрольная лампа “нейтраль” – А 12-1; 33 – контрольная лампа фонарей-указателей поворота – АМН 12-3;
Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI – “-” обмотки возбуждения; Х2 – “-” аккумуляторной батареи (“масса”); ХЗ – “+” вывод на контрольную лампу; Х4, Х5, Х7 – фазы статорной обмотки генератора; Х8 – “+” аккумуляторной батареи.

ИЖ Планета-5 (электронная система зажигания)
1, 13, 28, 32 – лампы А 12-21-3 фонаря-указателя поворота; 2, 14, 27, 33 – фонари-указатели поворота; 3 – контрольная лампа А 12-1 “дальний свет”; 4 – лампа А 12-4 – стояночного света; 5 – фара; 6 – лампа А 12-45-40 дальнею – ближнего света фары; 7 – контрольная лампа АМН 12-3-1 указателя поворота; 8 – контрольная лампа А 12-1 “нейтраль”; 9 – контрольная лампа А 12 “масло”; 10 – лампа АМН 12-3-1 освещение спидометра; 11 – спидометр; 12 – щиток приборов; 15 – комбинированный переключатель (правый переключатель); 16 – выключатель “стоп-сигнала” тормоза переднего колеса; 17 – выключатель зажигания; 18 – звуковой сигнал; 19 – прерыватель указателей поворота; 20 – свеча зажигания; 21 – свечной наконечник; 22 – катушка зажигания; 23 – коммутатор; 24 – предохранитель; 25 – генератор; 26 – датчик; 29 – лампа А 12-21-4 стоп-сигнала; 30 – задний фонарь; 31 – лампа А 12-5 заднего габаритного фонаря мотоцикла; 34 – выключатель “стоп-сигнала” тормоза заднего колеса; 35 – выпрямитель-регулятор напряжения; 36 – конденсатор 2200 мкф 63В; 37 – аккумуляторная батарея; 38 – клапан-датчик подачи масла; 39 – включатель лампы “нейтраль”; 40 – переключатель сигнализации (левый переключатель).

1 – фара ФГ 137Б2; 2 – лампа 12-45-40; 3, 4, 11, 12 – лампы А 12-1; 5 – звуковой сигнал С205Б; 6 – термореле включения электровентилятора 661.3710; 7 – электровентилятор; 8 – выключатель лампы “нейтраль”; 9 – лампа А 12-4; 10, 13 – лампа АМН 12-3-1; 14 – комбинированный переключатель (правый переключатель); 15 – выключатель ИЖВК 103; 16, 28, 32, 35, 39 – лампы А 12-21-3; 17, 29, 34, 38 – фонари -указатели поворота; 18 – датчик сигнализатора перегрева ТМ111; 19 – выключатель зажигания; 20, 23 – свечи зажигания; 21, 24 – свечные наконечники; 22, 25 – катушки зажигания; 26 – генератор ГП7; 27 – выпрямитель-регулятор напряжения БПВ14-10; 33 – лампа А 12-5; 30 – выключатель ИЖВК107; 31 – задний фонарь 111.3716; 36 – аккумуляторная батарея; 37 – предохранитель; 40 – переключатель сигнализации (левый переключатель); 41 – прерыватель указателей поворота.

Электросхема ИЖ юпитер – второй вариант




Электросхема ИЖ 49


Электросхема мотоцикла ИЖ Юнкер

Подробная электросхема проводки ИЖ Планета 5: пошаговая инструкция проверки и устранение неисправностей

Схема проводки ИЖ Планета 5 имеет простую конструкцию: однопроводная сеть постоянного тока обеспечивается аккумулятором на 12 вольт, который заряжается генератором мощностью 100–140 ватт. Роль минусового провода в электросхеме выполняет металлическая рама, а так как остальная проводка имеет положительный заряд, то их замыкание часто является основной причиной неисправности.

Читать еще:  Уаз буханка какая категория

Электрооборудование ИЖ Планета 5

Видео: обзор проводки ИЖ Планета 5

Лампы фонарей фар и приборной панели

Схема проводки ИЖ Планета 5

Разъяснения к схеме

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Как правильно выставить зазор между контактами прерывателя?

Устранение неисправности звукового сигнала и улучшение качества сигнала

Видео: монтаж электропроводки на ИЖ Планета 5 с описанием

Комментарии и Отзывы

Электрооборудование ИЖ Планета 5

Проводка ИЖ Планета 5 включает в себя:

  • генератор;
  • аккумулятор;
  • систему зажигания;
  • фонари фар;
  • контрольные приборы;
  • элементы коммутации.

Видео: обзор проводки ИЖ Планета 5

Снято пользователем Агроном.

Генератор

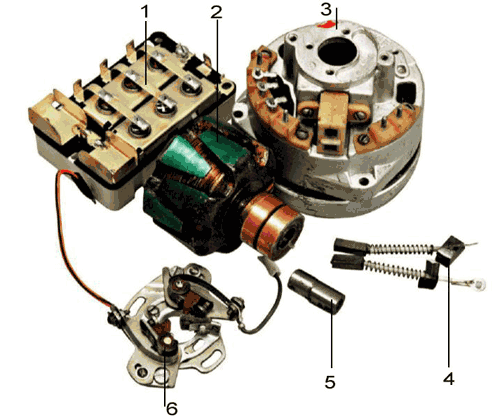

Устройство генератора ИЖ Планета 5:

  • регулятор напряжения с выпрямителем БПВ-14-10 — 1;
  • ротор — 2;
  • статор с обмотками — 3;
  • щетки токоснимателя — 4;
  • кулачок системы зажигания (батарейной) — 5;
  • контактный узел системы зажигания — 6.

Генератор преобразовывает механическую энергию бензинового двигателя в электрическую, чем обеспечивает зарядку аккумулятора. Переменный ток вырабатывается 3 обмотками и подается на выпрямитель, который преобразует его в постоянный. В качестве возбудителя используется дополнительная катушка.

Фотогалерея: генератор ИЖ Планета 5 и его устройство

Аккумулятор

Для снабжения всех компонентов требуется маломощный накопитель энергии именно на 12 вольт, так как в ИЖ Планета 5 отсутствует стартер. Задача свинцово-кислотного аккумулятора только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска.

Система зажигания

В ИЖ Планета 5 катушка зажигания преобразовывает низковольтное напряжение в высоковольтное и передает его на свечу. Та, в свою очередь, отвечает за искру, которая детонирует топливо. Чтобы детонация происходила только в нужном положении поршня, существует прерыватель зажигания.

В заводской комплектации в этой модели установлена классическая система зажигания, которая требует периодической зачистки контактов прерывателя и регулировки зазора между ними.

Установка бесконтактной СЖ на мотоцикл даёт:

  • своевременное мощное искрообразование;
  • снижение уровня вибрации;
  • уменьшение расхода топлива.

Контрольные приборы

На мотоцикле стоят следующие контрольные приборы:

  • тахометр, на котором находятся контрольные лампочки головного света и поворотов;
  • спидометр, показывающий общий и суточный километраж;
  • указатель температуры силового двигателя;
  • вольтметр.

Лампы фонарей фар и приборной панели

В качестве светотехники и для подсветки приборной панели устанавливаются обычные лампы накаливания. За подачу электроэнергии с аккумулятора к лампам отвечают элементы коммутации.

В цепь головного света входят лампы:

  • головного света фары (35 ватт);
  • стояночного света фары (4 Вт);
  • контрольная — синего цвета включения (2 ватт);
  • заднего стоп-сигнала (15 Вт).

Элементы коммутации

Элементы коммутации — это различного рода переключатели, которые замыкают либо размыкают электрическую цепь. В действие могут приводиться при помощи клавиш на приборной панели (например, поворотники) либо за счет датчиков.

В ИЖ Планета 5 к элементам коммутации относятся:

  • переключатели поворотов;
  • клавиша сигнала;
  • переключатели ближнего/дальнего света фар;
  • датчик нейтральной передачи;
  • замок зажигания;
  • датчики ножного и ручного тормоза.

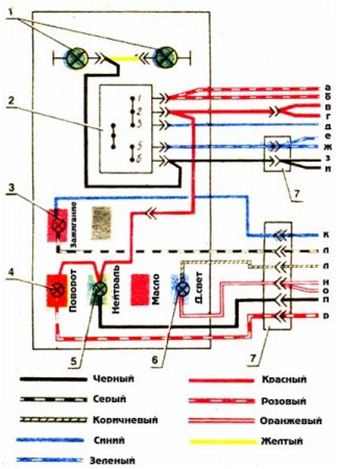

Схема проводки ИЖ Планета 5

Подробная цветная схема подключения проводки мото ИЖ Планета 5

Разъяснения к схеме

Номера на электросхеме соответствуют следующим элементам:

  1. Тумблер света, габариты/ближний.
  2. Переключатель света, указатели поворота и кнопки звукового сигнала.
  3. Передние «поворотники».
  4. Подсветка приборного щитка.
  5. Контрольная лампа работы генератора.
  6. Индикатор работы маслонасоса.
  7. Лампочка, отражающая работу нейтральной передачи в КПП.
  8. Указатели поворота.
  9. Индикатор дальнего света фары.
  10. Лампочка переднего габаритного огня.
  11. Лампа головного света фары.
  12. Звуковой сигнал.
  13. Датчик Холла.
  14. Генератор.
  15. Замок зажигания.
  16. Реле-прерыватель указателей поворота.
  17. Датчик контрольной лампы нейтральной передачи.
  18. Блок БПВ 14-10.
  19. Коммутатор.
  20. Аккумулятор.
  21. Предохранитель.
  22. Блок реле.
  23. Катушка зажигания.
  24. Датчик стоп-сигнала ножного тормоза.
  25. Задние указатели поворота.
  26. Задний фонарь с лампами.

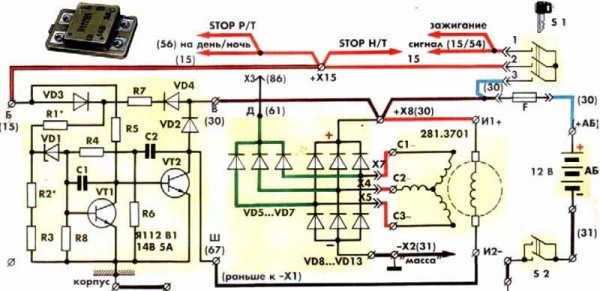

Описание условных обозначений для выводов на блоке выпрямитель-регулятора БПВ 14-10:

  • –x1 — «минус» обмотки возбуждения генератора;
  • –x2 — «минус» аккумулятора («масса»);
  • x2 — «плюсовой» провод на контрольную лампу щитка приборов;
  • x3 — «плюсовой» провод на индикатор щитка;
  • x4, x5, x7 — фазы статорной обмотки;
  • x8 — «плюс» аккумуляторной батареи.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

  • проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
  • выставлять зазор между контактами прерывателя;
  • регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

  • мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
  • мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
  • водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

  • прибор мультиметр;
  • прямая отвертка.
Читать еще:  Эстакада без ручника инструкция

Пошаговая инструкция

Необходимо следовать следующим этапам:

  1. Отключить провода от аккумулятора и демонтировать крышку генератора.
  2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
  3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
  4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

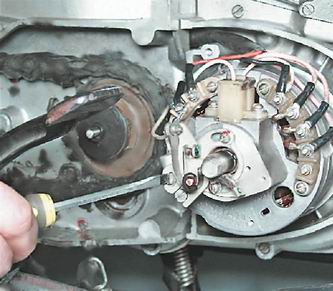

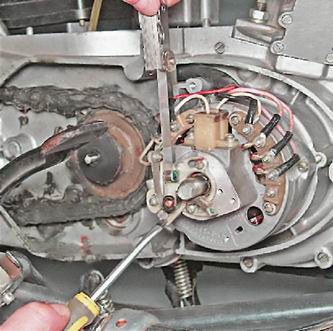

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

  • прямая отвертка;
  • гаечный ключ на 10;
  • ключ для свечей;
  • щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

  1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
  2. Снять правую крышку картера и выкрутить свечу зажигания.
  3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
  4. Ослабить винт прикрепления контакта.
  5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
  6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

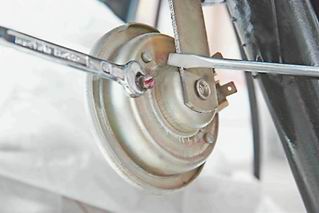

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

  • гаечный ключ на 7;
  • простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

  1. Ослабить контргайку гаечным ключом.
  2. Включить зажигание.
  3. Нажать на кнопку включения звукового сигнала.
  4. Настраивать звук путем вращения регулировочного винта.
  5. При достижении необходимого результата затянуть контргайку.

Актуальная схема проводки ИЖ Планета 5 и ее проблемы

Описание схемы проводки мотоцикла ИЖ Планета 5, принцип работы и её основные проблемы.

Схема проводки ИЖ Планета 5 не отличается сложностью, и человеку даже с небольшим опытом вполне реально самостоятельно проверить её исправность и выполнить ремонт. Достаточно знать принцип работы и её основные проблемы, с которыми часто встречаются владельцы мотоцикла ИЖ П5.

Как сделана проводка ИЖ Планета 5

Большая часть эксплуатирующихся сегодня мотоциклов Планета 5 оснащена бесконтактной системой зажигания. Это делает возможным использование мотоцикла даже без аккумулятора — но при этом не будут работать приборы освещения и указатели поворотов. Некоторые владельцы самостоятельно убирают аккумулятор или вынимают основной предохранитель, если схема электрооборудования повреждена и нет времени или желания с ней разбираться. Но, согласно действующих ПДД, эксплуатация мотоцикла с подобными неисправностями запрещена, и поэтому проводка Планета 5 всегда должна быть в идеальном состоянии.

Схема электропроводки ИЖ разработана для напряжения 12 Вольт, а не 6, что следует учитывать владельцем мотоциклов. В качестве минусового провода схема использует металлическую раму мотоцикла: все провода имеют положительный заряд, и их замыкание с рамой часто является основной причиной неисправности проводки.

Типовая схема проводки ИЖ Планета

Условно проводку можно разделить на 2 контура: внешние приборы и зажигание.

В мотоцикле используется следующая модель работы: при заведённом двигателе генератор подаёт напряжение на катушки и обеспечивает зарядку аккумулятора. Уже от аккумулятора напряжение идёт к остальным потребителям.

Проблема мотоциклов Планета 5 заключается в отсутствии отдельного блока предохранителей, и часто в случае неисправности приходится проводить ревизию всей электропроводки. Штатная модель проводки ИЖ планета 5 предусматривает установку предохранителя на плюсовом проводе АКБ. Поэтому, в случае возникновения неисправностей в работе внешних приборов, но с работающей системой зажигания, следует первым делом проверять именно этот предохранитель.

Одна из наиболее распространённых проблем мотоциклов Планета — потеря заряда АКБ из-за неисправного генератора. Проверить его довольно просто самостоятельно, схема проверки следующая:

    Отключить аккумулятор, затем снять крышку генератора.

Открутить крепления 5 верхних проводов. Рекомендуется пометить провода или связать их тонкой проволокой, чтобы не перепутать.

При помощи мультиметра, установлено в режим омметра, измерить сопротивление обмоток. Для этого нужно одним щупом прикоснуться к корпусу, а вторым — к трём проводам обмотки по очереди. Мультиметр должен указывать на отсутствие КЗ.

Затем следует проверить сопротивление между выводами статора, прикасаясь поочерёдно к ним щупами. Номинальное значение должно составлять 8 Ом.

  • Аналогичным образом проверяется обмотка ротора.
  • Руководствуясь знаниями электропроводки ИЖ Планета 5, легко можно восстановить проводку и на других мотоциклах: проводка ИЖ Юпитер 5 схема и её подключения аналогична.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    Статьи c упоминанием слов:
