Дтож ваз 21099 инжектор

Содержание

Датчик температуры охлаждающей жидкости ВАЗ 21083, 21093, 21099, инжектор

Датчик температуры охлаждающей жидкости (ДТОЖ) – является элементом электронной системы управления инжекторным двигателем (ЭСУД) автомобилей ВАЗ 21083, 21093, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и обеспечения нормальной работы двигателя на разных режимах.

На автомобилях ВАЗ 21083, 21093, 21099 с инжекторными двигателями датчик устанавливается в выпускной патрубок охлаждающей жидкости между термостатом и головкой блока.

Он представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.

Принцип действия ДТОЖ ВАЗ 21083i, 21093i, 21099i

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива впрыскивается больше) и небольшим на прогретом (топлива впрыскивается меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.

Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.

Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать дозу топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот, его длительного прогрева.

В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка Check Engine на панели приборов, и система самодиагностики запишет код ошибки в память блока управления.

Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД. Так же, если двигатель автомобиля плохо запускается, либо не запускается вовсе при низкой температуре, можно снять фишку с датчика, и двигатель запустится.

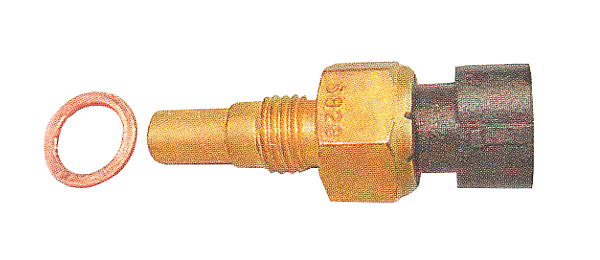

ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 – ДТОЖ 2112-3851010 (23.3828).

Примечания и дополнения

— Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.

— Помимо датчика температуры охлаждающей жидкости на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 имеется датчик указателя температуры охлаждающей жидкости, который предназначен для вывода информации на щиток приборов о температуре двигателя. Это два совершенно разных датчика с разными функциями.

Расположение узлов и деталей на инжекторном автомобиле ВАЗ-21099

Переднеприводные автомобили ВАЗ очень популярны в России благодаря высокой ремонтопригодности, относительно небольшой стоимости запчастей, простой конструкции. Но в связи с большим количеством модификаций водителю нелегко разобраться даже с инструкцией, где находится тот или другой узел (деталь), в частности, на машине ВАЗ-21099 инжектор.

Прежде чем отремонтировать авто, некоторые детали приходится искать долго и кропотливо, теряя при этом немало времени. В этой статье мы поможем разобраться, где находится то или иное устройство на Вазовской модели 21099, и надеемся, что информация в какой-то степени пригодится автовладельцам, только что только что купившим автомобиль, или начинающим водителям.

Где расположен бензонасос на ВАЗ-21099 инжектор

Снятие и установка бензинового насоса (БН) – работа несложная, не требует большого слесарного опыта и высокой квалификации. Но если топливный насос на карбюраторных авто искать долго не приходится (он расположен на двигателе, под капотом), то на инжекторе с первой попытки новичку его можно и не найти. Где же расположен бензонасос на седане ВАЗ-21099 инжектор? Разбираемся в этом пошагово:

  • сдвигаем в машине передние кресла по максимуму вперед, чтобы освободить пространство салона сзади;
  • открываем заднюю левую дверь авто, находим небольшую петлю на заднем диване, которая расположена на стыке «сидушек» примерно посередине салона;
  • тянем за петлю вверх, тем самым поднимая заднюю часть нижнего сиденья;
  • под ковролином видим лючок бензобака;
  • отворачиваем два винта крепления, снимаем лючок и обнаруживаем под ним бензонасос.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.

Читать еще:  Тюнинг мотоцикла днепр фото

Где находится масса ВАЗ-21099 инжектор (основная)

Если слабо крутит стартер, или вовсе не запускается двигатель (происходят щелчки при запуске), возникают различные проблемы с электрикой, вполне вероятно, что на автомобиле нет нормальной массы. Устранить такую проблему в целом несложно, но для этого еще нужно знать, где находится масса ВАЗ-21099 инжектор.

Основной массовый (толстый) провод идет от минусовой клеммы аккумулятора на двигатель, более тонкий проводок соединяется с кузовом машины, от этого соединения зависят все потребители энергии в автомобиле. При плохом контакте аккумуляторная батарея перестает нормально заряжаться, чтобы стартер хорошо крутил, следует проверять надежность этих контактов, зачищать металл от окисления. Если из-за большой нагрузки (например, при установке дополнительного оборудования) массовый провод греется, и его явно не хватает, можно «проложить» дополнительную массу практически в любом месте, где обеспечивается хороший контакт двигателя с кузовом. Главное, чтобы этот провод был достаточного сечения.

Где находится реле стартера

Так же, как и вентилятором охлаждения мотора, стартером управляет реле, и из-за его неисправности могут возникать проблемы:

  • при повороте ключа зажигания ничего не происходит, мотор не подает никаких признаков жизни;
  • при попытке запустить двигатель раздаются щелчки, но стартер не прокручивает.

Узнать, где находится реле стартера на авто ВАЗ-21099i, очень просто, для этого только нужно открыть капот автомобиля и заглянуть за воздушный патрубок инжекторного движка, искомая деталь показана ниже на картинке.

Где находится датчик температуры

Если на щитке приборов не показывает датчик температуры, есть большой риск перегреть двигатель, так как приборная панель не информирует водителя о нагреве охлаждающей жидкости ДВС (двигателя внутреннего сгорания). Разумеется, могут быть неисправными приборная панель или электропроводка, но чаще всего отказывается работать температурный датчик (ДТОЖ) на самом движке.

Где находится датчик температуры на инжекторном авто 099? Конечно, его нужно искать в моторном отсеке:

  • открываем капот;
  • находим проводку, которая располагается между задней частью клапанной крышки двигателя и корпусом воздушного фильтра;

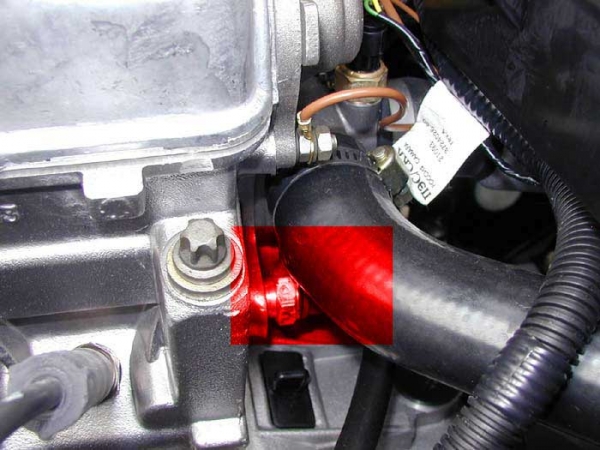

  • где расположен ДТОЖ, можно более подробно рассмотреть на следующих фото.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных автомобилях ВАЗ считывает импульсы в зависимости от оборота колеса и передает данные на электронный блок управления (ЭБУ). При торможении двигателем с помощью ДС и ЭБУ отключается подача топлива, таким образом достигается более экономичная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько возрастает потребление бензина, понижаются холостые обороты, особенно при резком торможении. Где находится датчик скорости, обнаружить сразу сложно, так как он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем нужную нам деталь следующим образом:

  • открываем капот машины;
  • ключом на 10 отворачиваем два болта крепления КВФ;
  • расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
  • вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

После удаления топлива из магистрали приступаем к замене ТФ.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Местонахождение

Располагается в выпускном патрубке головки блока цилиндров, смотрите на фото ниже:

Примечание!

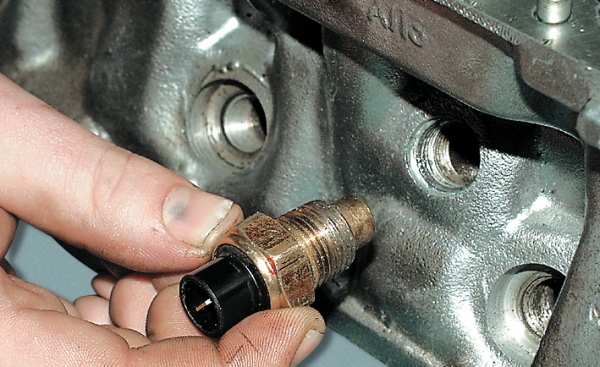

В руке у человека находится непосредственно датчик, а красной стрелкой указано отверстие – место его установки.

Когда менять датчик?

Наличие неисправности датчика приводит к нарушению работы двигателя – затруднен пуск в холодную погоду.

В жару двигатель у автомобиля нагревается до высокой температуры. Сломанный датчик станет причиной потери мощности двигателя и увеличится расход топлива.

Замена датчика «ДТОЖ» на ВАЗ 2108-ВАЗ 21099

Снятие

1) Слейте охлаждающую жидкость из радиатора. Подробную инструкцию читайте в нашей статье: «Замена охлаждающей жидкости».

2) Далее отсоедините клему «-» с аккумуляторной батареи во избежание короткого замыкания во время работы с датчиком. Подробно про клемму читайте здесь: «Замена аккумулятора», в пункте «1».

3) Следом отсоедините колодку проводов, подсоединенных к датчику.

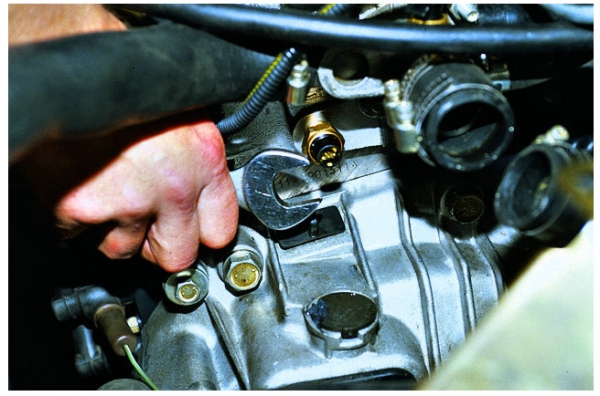

4) Воспользуйтесь гаечным ключом и полностью выверните датчик.

5) Извлеките датчик из отверстия, находящееся в патрубке.

Примечание!
На данном датчике присутствует уплотнительная прокладка, старайтесь ее не терять, ведь она подайдет на новый датчик.

Установка

1) Поставьте новую деталь в отверстие и заверните с помощью гаечного ключа до упора.

2) Теперь подсоедините колодку проводов.

3) Залейте охлаждайку в радиатор. В статье о замене жидкости есть инструкция.

4) Подсоедините клему «-» к аккумулятору.

Проверка на работоспособность:

Примечание!
Запаситесь мульти-метром, без него проверка невозможна!

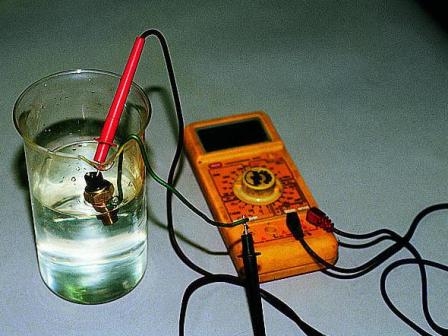

1) Снимите датчик с автомобиля, поместите его в какую-нибудь емкость, заранее наполненнную охлаждающей жидкостью.

Примечание!
Подойдет любой сосуд, а наиболее часто используемые вещи в народе: ненужный чайник, большая кружка!

2) Нагрейте в ёмкости охлаждайку до определенной температуры и опустите туда датчик с заранее подключенным мульти-метром. В конце статьи прикреплена таблица со значениями температуры и соответствующими показаниями прибора.

Примечание!
С целью более точной диагностики рекомендуем нагревать жидкость до различных температурных значений.

Таблица

Согласно данной таблице значений измеряйте сопротивление датчика.

Примечание!
В левом столбце указана температура охлаждайки, а в правом столбике необходимые значения мульти-метра, после погружения датчика в сосуд.

Вам также может понравиться

Как проверить компрессию двигателя на ВАЗ?

Антикоррозийная обработка автомобиля своими руками

Тонирование стёкол на автомобилях

Замена задних тормозных цилиндров на ВАЗ 2108, ВАЗ 2109, ВАЗ.

Замена задних тормозных колодок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Замена клемм проводов аккумулятора на всех автомобилях ВАЗ

34 комментария

Вчера заменил датчик температуры на новый, а стрелка как не работала так и не работает, в чем может еще проблема? Комбинация приборов от низкой панели!

Здравствуйте Кирилл!
У вас я так понимаю все другие стрелки которые расположены на комбинации приборов работают? Не работает только стрелка температуры охлаждающей жидкости? Если это действительно так, то в таком случае проблема у вас скорее всего в самом приводе стрелки температуры охлаждающей жидкости!

Читать еще:  Щетка для полировки автомобиля

Еще проблема может быть в проводке, для этого снимите комбинацию приборов (Снятие комбинации приборов низкой панели) и не отсоединяя от неё проводов, включите на автомобиле зажигание и соедините с «массой» верхний вывод указателя температуры, который соединяется со штекером «2» белой колодки (см. на «фото»). Если стрелка отклонилась, то в таком случае с комбинацией приборов всё в порядке. А если же стрелка как стояла на одном месте так и осталась стоять, то в таком случае скорее всего поврежден провод соединяющий датчик и указатель.

Здравствуйте, решил заменить ДТОЖ, когда выкручивал старый он обломился,да так что ничем его не зацепишь, может дадите совет как его оттуда извлечь?

Здравствуйте Вячеслав!
Не аккуратно работу проводите, поэтому такое и случае, а насчет достать есть несколько способов при выполнении которых нужно будет охлаждающую жидкость сливать с автомобиля, первый заключается в этом как раз, то есть выливаете всю жидкость из радиатора и надеетесь на то что через сливное отверстие остатки датчика выпадут, если не выпадут, тогда снимайте все патрубки и ищите куда он у вас упал, ну и последний самый простой способ, но только он действует не всегда, потому что датчик мог упать далеко в шланги и производить его лучше всего как только остатки датчика упали во внутрь (Просто чтобы его провести, машина должна ровно стоять на месте во-первых и во-вторых после того как датчик в жидкость упал, её раскачивать нельзя), заключается он вот в чём, берёте верёвочку, берёте тонкий магнит и погружаете это дело всё в жидкость через отверстие под датчик и при помощи магнита пытаетесь найти металлические остатки!

Олег,извините просто я не так объяснил, сам датчик обломился под корень и у меня сама резьба осталась там, не знаю как её выкрутить теперь.. ещё и подлезть не удобно у меня отверстие для датчика находится на стенке блока цилиндров:(

Здравствуйте Вячеслав!
Высверлить аккуратно большими сверлами можно попробовать, или зубилом и молотком по стукать по остаткам датчика, тем самым пытаясь выкрутить остатки против часовой стрелки!

Херню написали если честно, менял я этот датчик как стрелка лежала так и лежит.

Смотреть нужно датчик и одиночный провод, который находится рядышком только ниже с торца ГБЦ, как оказалось выскочил провод (на конце клемма).

А датчик который в статье это ДОЖ для того чтоб включался вентилятор автоматом.

Здравствуйте Степан!
Данный датчик который описан в статье, работает с контроллером (ЭБУ), он посылает показания на него и по этим показаниям контроллер регулирует топливо-воздушную смесь двигателя автомобиля, благодаря этому же датчику контроллер понимает когда двигатель холодный и когда он ещё не прогрет, в связи с этим на холодном двигатели смесь богатиться (Бензина в неё больше добавляется) и двигатель таким образом на много быстрее прогревается, так же он отвечает за включение вентилятора как вы и написали (Но не на всех автомобилях, на некоторых сам датчик включения вентилятора присутствует), за стрелку же отвечает другой датчик (Мы убрали в статье этот отрывок про стрелку) называется он точно так же «ДТОЖ», но ввёрнут он в головку блока цилиндров, более подробно узнать информацию о его замене, вы можете в статье под названием: «Замена датчика температуры на ВАЗ 2110»!

Ещё раз извините за предоставленные не удобства, статьи по не многу обновляются и как только мы дойдём до обновления этой статьи, мы её полностью исправим!

На половине датчиков герметик идет, который на середине резьбы уже колом встает и на ура отламывается при затягивании. Вот и сам попался, теперь как то извлекать остатки надо. Экстрактор не помогает. Видимо высверливать прийдется

Подскажите пожалуйста,заменил дтож,а вентилятор на ваз 2108i также крутится и при холодном движке,может датчик не рабочий?

Здравствуйте Дмитрий!
А это точно именно тот датчик, просто их там два и перепутать их можно, сделайте вот как, отсоедините от этого датчика провода и попробуйте завести машину, вентилятор не должен будет включится, кстати еще на самом радиаторе датчик может быть, так не на всех машинах но посмотреть все же вам нужно его там будет, если он там есть, тогда произведите с ним аналогичную операцию!

Спасибо Олег!На радиаторе есть датчик,но он никогда не подключался,у меня финка все через ж)Купил другой датчик сегодня буду ставить!Думаю может где замкнуло,т.к вентилятор начинает работать при включении зажигания!

И фишку отключал,работает!

Здравствуйте.ваз 2109 греется. Термостат поменял, никаких результатов,помпа вряд ли,потому что радиатор горячий,то есть жидкость циркулирует.Греется как в пробках,так и на скорости 90км час,стабильно держит 110-120 гр.Возможно искажает датчик,но при снятии крышки с бачка антифриз реально кипит.В чем может быть проблема?

Здравствуйте Владимир!
Может воздушные пробки у вас присутсвуют в системе или просто некачественный антифриз залит?

ваз21099инжектор 2007года випуска об.дв. 1600 куб.см. двигатель закипает а потом включаеться вентилятор когда охлаждающая жидкость вибегает из расширителного бачка.при етом антифриз циркулирует по большому кругу. что может бить етому причиной.

Здравствуйте Игорь!
Воздушные пробки в системе охлаждения у Вас, или просто охлаждающая жидкость в расширительный бачок и в радиатор не по уровню залита (Её мало), в общем все проверьте, а как воздушную пробку убрать, ищите на нашем сайте воспользовавшись для этого системой поиска, там всё подробно описано!

Здравствуйте. У меня ВАЗ 2108, сегодня обнаружил течь тосола, под трамблером, патрубки сухие. Может проблема в датчики температуры!? Может ли отдуда вытекать жидкость? Кстати стрелка темпераратуры у меня не работает. За ранее спасибо!

Здравствуйте Александр!
Через резьбу может, заведите автомобиль и когда помпа качать начнет жидкость, тогда и смотрите откуда вытекает она у Вас в Вашем же автомобиле!

А если не сам датчик менять, а на фишке провода обломились, так вот если менять фишку и перепутать цвет провода, чем чревато? так как старые провода одного цвета, а новые другого. Извиняюсь, может вопрос глупый)))

Не работает вентилятор 2109 инж, при включенном зажигании и снятии колодки с датчика вентилятор включается, менял 2 датчика… пробка расширительного рабочая, давление в системе держит… остается эбу… есть какие мысли по этому поводу?

Подскажите пожалуйста,получайнику,желающему научиться.ТОЖ на приборке(высокая панель) не поднимается выше 85 градусов.При этом зимой в машине было тепло, а летом вентилятор включался только при парковке на узкой площадке. В чем может быть причина? Привычка контролировать работу ДВС по приборам, и чтобы все показания были в норме. Заранее благодарен.

Двигатель держит обороты 3000.Заменил все датчики.Промыл проверил дросель. Форсунки. Температуру на приборной доске показывает. Всё таки может дело в датчике температуры который работает с контролером? ВАЗ 2109 инжектор.

Здравствуйте! Негерметичность впускного тракта либо неполное закрытие дросселя, либо неисправность регулятора холостого хода.

Здравствуйте! У меня проблема такая: 21099i иногда по утрам (температура сейчас в среднем – 10) заводится, жутко троит и глохнет, закидывая при этом свечи. Потом заводится только с подгазовкой, и нужно газовать минут 5, пока она более менее ровно не начнёт работать и перестанет глохнуть на ХХ. Может быть это связано с ДТОЖ?

Читать еще:  Ямный домкрат своими руками

Здравствуйте, Сергей! Конечно, может.

Здравствуйте!а для чего необходимо сливать ОЖ при замене датчика? Без слива не обойтись?

Здравствуйте, Александр! Не знаю, что там за датчик, о чём речь. Можете попробовать обойтись, но это, вероятно, приведёт к потере части ОЖ и обливанию окрестностей местоположения датчика. Инструкции обычно составляются так, чтобы избежать подобных моментов.

Утро доброе, ваз 21099 карбюратор. Стрелка теспературы очень медленно поднимается, и опускается. ( Когда машина 90 градусов, глушишь – медленно и долго падает до нуля, потом включаешь зажигание, и ждёшь с минуту где-то, пока поднимется стрелка ) Грешу на датчик температуры. Температуру показывает вроде правильно. Как быть? Менять датчик? Или что можно сделать?

Здравствуйте, Николай! Проблема, похоже, не в датчике, а в индикаторе. Замкните на массу провод, идущий на датчик температуры. Если стрелка опять будет подниматься медленно, а не сразу зашкалит, то точно индикатор.

Доброго дня или ночи! У меня неисправность на ВАЗ 2108 такая: После замены бензонасоса на новый. При включении зажигания не запускается двигатель. На приборном щитке вольтметр показывает разряд. Все остальное работает. Контакты зачистил на реле и предохранители поменял, заземление зачистил. Стартер проверял, рабочий. Разъемы смотрел окиси нет. Клемы на АКБ зачистил, зажал плотно. В чем проблема! Зарание благодарен.

Здравствуйте, Александр! Может, аккумулятор зарядить?

АКБ поставил неделю назад новый. А не заводится.

АКБ новая тоже может быть разряженной… Что значит “не запускается двигатель”? Стартер крутит?

Замена датчика температуры охлаждающей жидкости на ВАЗ 2109 (инжектор)

На любом автомобиле, включая ВАЗ 2109, датчик температуры охлаждающей жидкости играет огромную роль, поскольку во многом обеспечивает должную, эффективную работу охладительной системы мотора.

Расположение

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

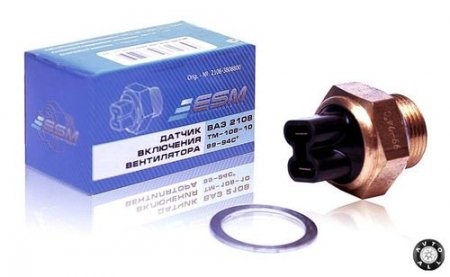

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Расположение

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

  • Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
  • Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
  • Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

  1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
  2. На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
  3. Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Способ проверки

Ваши действия

  • Подключите минусовой конец от вольтметра на двигатель;
  • Включите зажигание;
  • Вольтметром определите, какое напряжение образуется при езде на автомобиле;
  • В норме показатель должен составлять не меньше 12 Вольт, если АКБ полностью заряжена;
  • Если показания заметно меньше, потребуется ремонт или замена ДТОЖ
  • Возьмите мультиметр, включите его в режиме вольтметра;
  • Измерение должно происходить в пределах от 100 Ом до 10 кОм;
  • Возьмите термометр, измеряющий температуру более 100 градусов по Цельсию;
  • Опустите датчик в емкость с жидкостью охлаждения;
  • Начинайте подогревать ОЖ;
  • По мере роста температуры следите за показателями с помощью термометра;
  • Измерьте показатели сопротивления датчика при различных температурах;
  • Либо можете взять кипяток, залить его в емкость, вставить туда рабочий элемент датчика. И следите за сопротивлениями датчика, пока температура воды остывает;
  • Сопоставьте показания с таблицей, приведенной ниже

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

Температура (в градусах Цельсия)

Сопротивление (Ом)

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.

Замена

Замена

Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.

Снятие устройства

  1. Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
  2. Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.
  3. Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
  4. Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
  5. Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
  6. Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
  7. Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
  8. Отключите проводку от датчика.
  9. С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
  10. Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
  11. Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
  12. Обработайте гнездо обезжиривателем.
  13. Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
  14. Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
  15. Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
  16. Запустите мотор, проверьте в действии новый датчик ТОЖ.

Самостоятельная замена ДТОЖ — процесс достаточно простой. Вам не придется тратить деньги на услуги автосервиса, плюс получите необходимый опыт по ремонту автомобиля своими собственными руками.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
