Доработка замков ваз 2109

Бесшумные замки дверей на Ваз 2109 ставим своими руками

Замок для двери автомобиля бесшумный

Бесшумные замки дверей на Ваз 2109 сегодня ставят многие водители. Штатные замки этих автомобилей, как известно, издают неприятный металлический лязг.
Бесшумные замки дверей Ваз 2109 ставятся в большинстве своем на автомобили с немалым пробегом, так как на сравнительно новых такая проблема, как металлический лязг, не столь заметна.

Бесшумные замки

Бесшумные замки на двери Ваз 2109

Можно сказать и так, что проблемой этот звук стал в последнее время, когда водитель получил возможность сравнивать свой автомобиль с иномаркой или даже с нынешней продукцией завода АвтоВаз. Последние передовые методы, заимствованные у различных концернов по производству автомобилей, позволяют полностью модернизировать старый замок.

Примечание. На иномарках, к примеру, запирающийся замок покрыт сверху износостойким материалом. Часто в роли такого материала выступает полиуретан. Сам замок бывает спрятан внутри двери, а на «девятке», «восьмерке» или других старых моделях Ваз, он снаружи.

Этот самый «голый» лязг металла издается от соприкосновения дверных составляющих с наружным замком. Сегодня не обязательно менять всю систему двери, чтобы сделать себе бесшумный замок.
Отечественные производители стали выпускать в наши дни бесшумные замки с нужными болтами. Такие конструкции идеально подходят для Ваз 2109 и не надо искать здесь или там.
В продаже можно подобрать замки от разных производителей, необязательно отечественных. В комплекте всегда идут бесшумные болты и вставка из полиуретана.

Совет. Если из-за чего-то в комплекте с бесшумным замком нет болтов, все можно исправить. Они сегодня имеются и в свободной продаже.

Процесс замены

Бесшумный замок двери Ваз 2109

Для начала вооружимся нужными инструментами:

  • Ударной отверткой, которая позволит открутить и закрутить болты (они очень прочно закреплены и простая отвертка здесь будет не к месту).

  • Ключом-трещоткой с подходящей битой. Этот инструмент понадобится нам для своеобразного рычага.
  • Выкручиваем болт, а на его место ставим шпильку, которая удержит старый замок от проваливания внутрь двери ваз.
  • Старый замок демонтируем.
  • Устанавливаем на это место бесшумный замок.

Безшумные замки в Ваз 2109

Примечание. Болты надо будет затягивать с максимальным усилием. Докручивать надо будет с помощью ударной отвертки. Если будут использованы специальные бесшумные болты, то и их тоже надо будет довернуть ударной отверткой, чтобы сложнее было выкрутить.

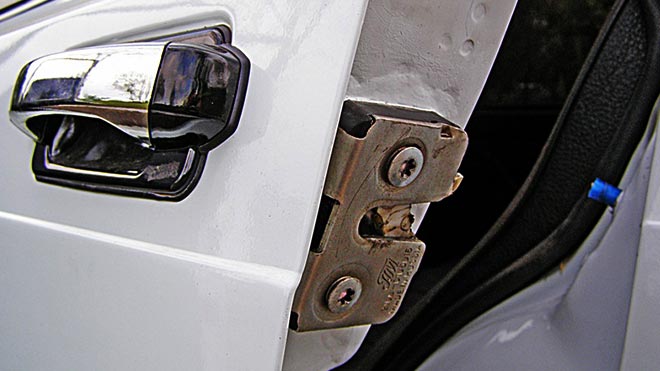

Регулировка

Безшумные замки Ваз 2109 и их регулировка

После установки бесшумных замков, обязательно понадобится регулировка.
Проводить ее нужно будет следующим образом:

  • Изменяем положение фиксатора, который отвечает за регулировку двери автомобиля.
  • Проверяем, как закрывается дверь. Если слишком туго, винты крепления фиксатора ослабляются. Надо будет их сместить наружу и заново закрепить.
  • Напротив, если дверь закрывается слабо, нужно этот самый фиксатор сместить внутрь.

Примечание. Осуществляя регулировку двери, которая закрывается слабо, надо следить за тем, чтобы дверь стояла как надо, а не свисала либо выступала.

  • Если при закрывании она опускается, рекомендуется фиксатор приподнять.
  • Если же дверь при закрывании наоборот приподнимается, то фиксатор опускают.

Безшумные замки на Ваз 2109

Примечание. Для того чтобы не нарушилась регулировка фиксатора, рекомендуется устанавливать проладку из специального водостойкого материала.

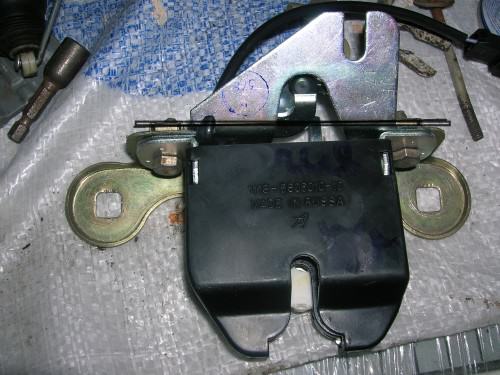

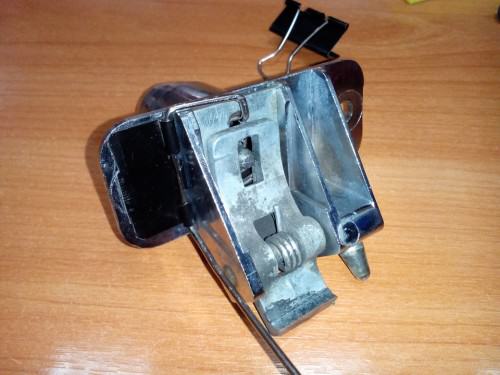

Доработка замка

Безшумный замок Ваз 2109

Бесшумный замок, оказывается, можно сделать еще тише. Как известно, любую конструкцию можно усовершенствовать. Не исключение в этом плане и такой замок.

Первый вариант доработки бесшумного замка

Для выполнения этой работы понадобятся следующие инструменты и составляющие:


Приступим:

  • Замок разбираем.
  • Из замка вытаскивается пружинка.
  • Затем надо вырезать кусок уплотнителя и приклеить внутрь бесшумного замка.
  • Все обратно собираем.

Второй вариант доработки

  • Нужно будет разобрать замок двери.
  • Теперь смягчим удар при отщелкивании.
  • Спиртом обезжириваем поверхность.
  • Из демпфирующего материала вырезаем полоску подходящей ширины.
  • Вставляем ее и приклеиваем, прижима изнутри отверткой.
  • Лишний материла срезаем лезвием.

Третий вариант доработки

  • Опять же надо снять пружины.
  • Большая пружина от старого обычного замка ставится на место нового.

Примечание. Можно и оставить свои пружины, которые отличаются от пружин обычного замка мягкостью. Но в этом случае придется от пружины поуже, отрезать малую часть.

В конце рекомендуется смазать замок литолом.

Бесшумные замки на Ваз 2109

В процессе проведения работ своими руками крайне рекомендуется изучить побольше фото и видео – материалов. Не помешает и пошаговая инструкция из других источников для сравнения процесса и получения практического понимания.
Цена на подобный тюнинг всегда высокая в специализированных мастерских и поэтому будет актуально научиться все делать самому, тем паче, ничего невозможного в этом нет.

Читать еще:  Компрессор кит на ваз 8 клапанов

Замок багажника Калины на ВАЗ 2109: реальность или миф?

Замок багажника Калины на ВАЗ 2109 можно поставить или нет? И почему именно этот механизм нужно выбирать? В данной статье постараемся пролить свет на все эти вопросы. Замок багажника на ВАЗ 2109 в один прекрасный момент стал настоящей проблемой. А началось все неожиданно – на кочках открылась ляда, как оказалось – оборвало зуб. Дело было очень ранним утром, поэтому привязал дверцу к кузову и поехал дальше, новый замок (и ответную часть к нему) установил чуть позже в тот же день. Но дальше начались проблемы – замки багажника менял каждые полгода-год, а однажды попался такой дряной, что зуб у него развалился через пару недель.

Проблема, казалось бы, не очень серьезная, но как она напрягает – это не передать словами. И пару месяцев назад началось все заново – ляда стучит о кузов, на кочках вообще невыносимо. Пока были холода, не затевал ремонт, но вот при первых лучах весеннего солнышка решил выбраться к машине и посмотреть, что да как. Вот тут-то и начнется повествование о том, как мне удалось решить (пока что частично) эту проблему.

Замок багажника на ВАЗ 2109 от Калины – можно ли поставить?

Забив аналогичный запрос в поиск, я нашел скудную информацию о том, что люди действительно ставят замки с Калины на свои девятки, после чего забывают обо всех проблемах. Как мне показалось, я тоже смогу о них забыть, поэтому в голове составил примерно такой список:

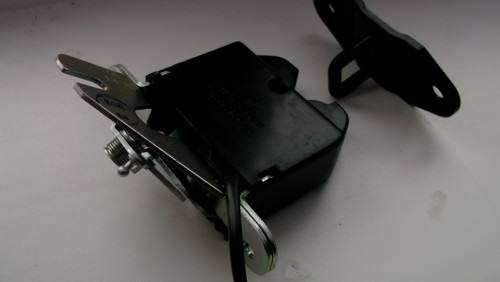

  1. Замок от Калины (как оказалось во время поисков, нужен от седана, а не от хэтчбека, они разные по конструкции).
  2. Ответная часть, которая крепится к кузову. Кстати, она идеально становится на девятке, никаких лишних отверстий сверлить не придется. Но есть мелкие нюансы, о которых будет рассказано дальше.

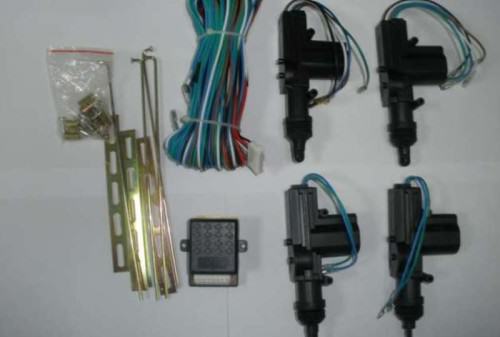

  3. Установка замка Калины подразумевает, что открываться багажник будет только электроприводом (или рычагом изнутри). Поэтому нужно взять комплект для центрального замка – один мотор-редуктор, все причиндалы идут с ним (саморезы, планка).
  4. Для электропроводки нужна кнопка, реле необязательно устанавливать, так как это лишь нагрузит всю схему. А вот предохранитель на 16 А максимум стоит поставить. Но хватит с головой и на 8 А.

Потом оказалось, что еще нужно две пластиковых или резиновых заглушки – подобрать можно, наведавшись в любой магазин автозапчастей.

Вот это все в кучу собрал, скупился, осталась одна важная деталь – кронштейн для крепления. Судя по отзывам людей, нужно использовать уголок 30Х30 мм. Ничего подходящего не нахожу, делаю из планки уголок и открываю дверцу, чтобы все пробовать.

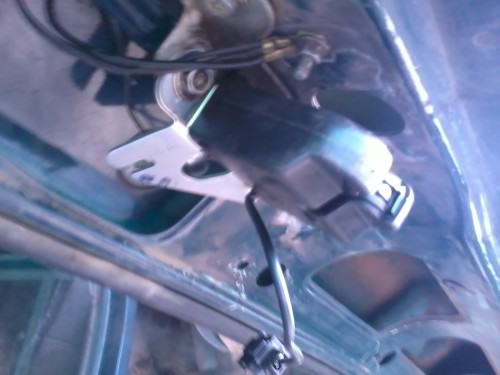

Процесс установки замка на ВАЗ 2109

Вот тут начинается самое интересное – или я везунчик, или же другим счастья перепало меньше, но оказалось, что замок с Калины идеально становится на кронштейн, который уже прикручен к ляде под мотор заднего дворника. Правда, пришлось немного лепестки выгнуть и рассверлить дырки (со стороны багажника). Нашел фото замка Калины, пунктиром показал лишние части – их обрезать при помощи болгарки или ножовки.

Недостаток кронштейна такого я ощутил сразу же – соединение немного хлипкое, поэтому замок может сместиться и в итоге не закроется багажник девятки. Чтобы сделать крепче стыковку, нужен капитальный уголок. Вот во время поиска и попалась мне пластина с перфорацией. Из нее сделал уголок, вырезал отверстие под рычажок замка (который открывает багажник). На фото вы можете увидеть этот уголок. Его устанавливаете на ляду и крепите к нему замок. Жесткость достаточная, поэтому дверца не откроется на ходу.

Впрочем, даже в случае использования первого кронштейна, вероятность открывания багажника крайне низкая. А теперь об ответной части. На фото вы можете видеть, что она прикручена теми же болтами, что и родная, в те же отверстия. Одно но – пришлось слегка приподнять, для этого использовал две шайбы, устанавливаемые под гайки крышки ГБЦ классики. Они красиво становятся, большая площадь опоры, петля в итоге не двигается в стороны.

Для реализации электропривода открывания замка Калины на ВАЗ 2109 был выбран мотор-редуктор с двумя проводами. С пятью брать смысла нет – нет необходимости в концевике. Проверьте, как работает привод – шток находится в среднем положении, при подключении к питанию (минус на синий, плюс на зеленый) происходит втягивание, при обратной полярности – вытягивание. Поэтому пляшите именно от этих параметров, для меня удобнее оказалось использовать режим втягивания, так как мне он кажется наиболее подходящим.

То ли сейчас все начали активно ремонтировать свои машины, а заодно и дома, но не нашел провода с сечением около 0,75 кв. мм. Ну максимум полтора! Нет нигде, есть желто-зеленый (для заземления), да и тот 2,5 кв. мм. Поэтому выбор пал на двужильный, сечение каждой жилы 0,5 кв. мм. Такие обычно китайцы в своих магнитофонах бытовых применяют. Прикрутил к планке мотор-редуктор и установил на дверцу багажника. На рычажок замка прикрутил, если честно, не знаю, как ее правильно назвать. Пусть будет это переходник, которым соединяются тяги замка и спица привода. Наверное, так и будет правильно, а если нет, то поправьте меня. На фото они слева в пакетике лежат.

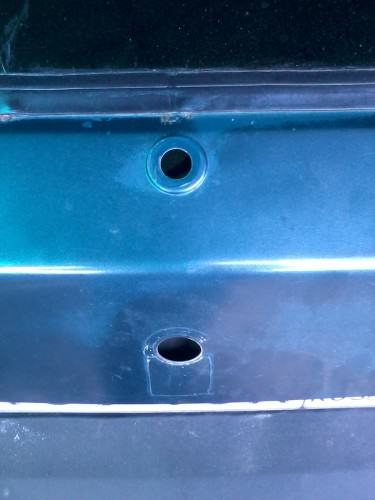

Вот такие дыры появились после того, как убрал все «лишнее»

И теперь осталось дело за малым – кинуть провода в такой последовательности: прикуриватель – кнопка – вывод (зеленый) моторчика. Синий, как вы понимаете, нужно прикрутить к массе, благо болтов и гаек там полно. И самое смешное — я ведь убрал дворник и у меня уже до подрулевых переключателей как минимум три провода лежит! Прозваниваю — выбор падает на белый с голубой полоской, его и использую в качестве питающего. А купленный провод пригодится для чего-нибудь другого. Вот и все, пробуете, оцениваете, при необходимости ослабляете крепление и смещаете в нужную сторону корпус замка. А теперь один маленький «бонус». На замке багажника Калины есть концевой выключатель, а его я планирую использовать для включения подсветки багажника. Думаю, синяя светодиодная лента окажется в самый раз.

Читать еще:  Салонный плафон ваз 2110

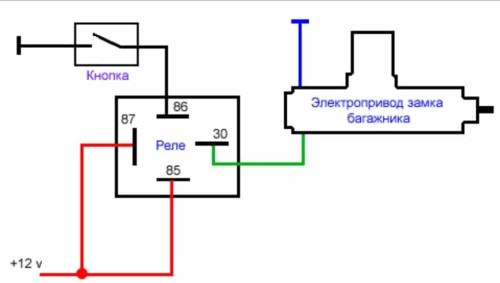

А чтобы сделать все, как положено, то придется использовать эту схему с реле. Вероятность повреждения кнопки сводится к нулю. И настало время итог подвести, сосчитать затраты:

  1. Замок Калина седан — 450 рублей.
  2. Ответная часть — 135 р.
  3. Электропривод — 170 р.
  4. Кнопка — 60 р.
  5. Провод — 50 р.
  6. Планка — 33 р.
  7. Всего — 898 рублей.

Целесообразно? Мне кажется, что да, ведь за три года поменял не меньше шести замков! Так же как и целесообразно установить ГБО, чтобы экономить на топливе. Каждый замок в среднем 400 р стоит (когда-то они были по 350, а потом пошло подорожание). Поэтому лучше сделать раз и надолго. И если вы попали сюда, то явно столкнулись с подобной проблемой. Ее можно решить, делайте это, не бойтесь, хуже не сделаете. Отписывайтесь в комментариях, делитесь своим опытом. Возможно, кто-то пробовал замок Гранты? В чем преимущества?

Замена замков ВАЗ 2109

Одним из слабых мест ВАЗовских машин вообще, и ВАЗ 2109 в частности, являются двери и их содержимое (замки, дверные ручки, стеклоподъёмники). На морозе дверные ручки, которые сделаны из пластика, становится хрупкими и ломаются. Приходится их менять на новые отечественные или на «евроручки».

Со временем, двери на «девятке» имеют свойство менять зазоры, создавая при этом плохую герметичность салона автомобиля, и провоцируя шумы. Особенно преуспела в этом задняя дверь багажника: скрипы и самопроизвольные открытия при движении, плохо или недостаточно плотно закрывается, иногда ломается «зуб» на замке, который входит внутрь площадки при закрывании.

Гораздо хуже, когда вдруг выходит из строя замок двери, вследствие чего вы не можете открыть дверь, ни снаружи, ни изнутри, чтобы затем извлечь замок. Некоторые народные «умельцы» советуют распилить дверной замок болгаркой или вырвать с мясом при помощи баллонного ключа, отвертки и плоскогубцев. Ни в коем разе этого делать не нужно, достаточно знать устройство дверного замка.

Надо поддеть отвёрткой промежуточный рычаг «7» и потянуть за тягу внутреннего привода «6» ручки двери «4». См. фото 6.

Замена и регулировка замка двери на ВАЗ 2109

Конструкция замков передних дверей всех автомобилей и задних дверей автомобилей ВАЗ 2109/21099 принципиально одинакова, основное отличие замков в том, что в наружных ручках передних дверей установлены цилиндры выключателей замков (личинки). Замки дверей ВАЗ 2109/21099 не разборные и ремонту не подлежат. В случае поломки требуется их замена.

Итак, для этой работы понадобится: вороток или трещотка с головкой «на 8», удлинитель, отвертка плоская, новые замки.

Каталожные номера замков дверей ВАЗ 2109:

  • замок наружный для дверей ВАЗ 2108-15: правый — 21080610501400, левый — 21080610501500;
  • замок внутренний для передней двери ВАЗ 2109: правый — 21080610501210, левый — 21080610501310;
  • замок внутренний для задней двери ВАЗ 2109: правый — 21090620501210, левый — 21090620501310.

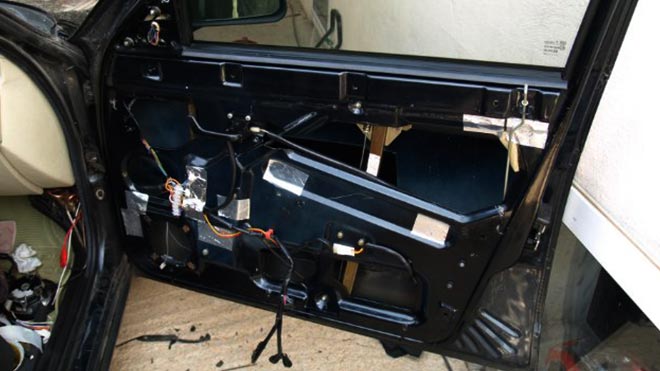

  1. Необходимо будет полностью снять обшивку передней двери. Вынимаем защитную плёнку двери, отжав уплотнитель от трёх пружин зажима.
  2. Отсоединяем две тяги. Одну от внутреннего замка и другую от ручки выключения замка.
  3. Откручиваем со стороны торца двери два винта крепления замка двери и вынимаем его.
  4. Откручиваем два винта крепления внутренней ручки замка и выводим ручку из паза двери.
  5. Вынимаем замок двери и меняем его на новый, отсоединив тяги.

Как отрегулировать замок двери ВАЗ 2109:

  • следует вытащить пластиковый паз и открутить/закрутить его в соответствии с регулировкой. Таким образом, достигается верная настройка замка запирания.
  • для регулировки закрывания двери «не на ключ», необходимо менять положение фиксатора на кузове. Кстати, изменение положения этого фиксатора может способствовать снижению шума и усилий при закрывании двери.

Замена личинки замка багажника ВАЗ 2109

Если багажник не закрывается, возможно понадобиться замена замка багажника или личинки. Причин может быть несколько, самая частая из них – неправильное положение запорной площадки или штока, на который крепится запорный механизм. Также неисправность может быть вследствие ослабления различных крепежных элементов, как облицовки, так и узлов внутри двери. При ремонте двери потребуется дополнительно уплотнить места соприкосновения пластика обшивки к металлическому каркасу двери.

Боковые двери, чаще всего, ограничиваются просто затяжкой крепежных болтов и гаек. Однако, в случае с дверью багажника, могут возникнуть определенные трудности. Порядок действий таков:

  1. Перед началом работ нужно снять обшивку двери багажника, которая крепится к металлической части клипсами по всему периметру и пластиковый кожух замка.
  2. Осуществляется замена опорного механизма. Если стерся или сломался запорный «зуб» замка, который входит внутрь площадки необходимо приобрести новый корпус и заменить личинку замка ВАЗ 2109. Это отображено в фотоотчете, начиная с фото № 7.
  3. Открутите гайки с нижнего фиксатора двери и вытащите шайбы.
  4. Регулируйте положение фиксатора до тех пор, пока дверь багажника не начнет закрываться плотно и без приложения дополнительных усилий.

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка. Отворачиваем два винта крепления замка двери.

Пошаговая инструкция по замене замка двери на ВАЗ 2109

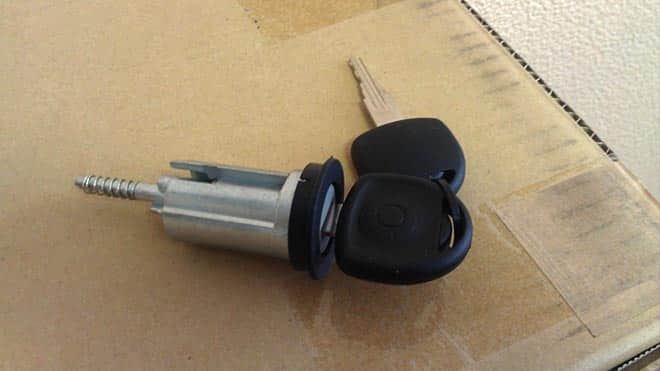

Замок двери ВАЗ 2109 сделан из металла цилиндрической формы и личинки. Сердцевина содержит внутри зазубренные штифты. После длительной эксплуатации показана регулировка детали в случае некорректной работы изделия. Если починить механизм не удается, то за ремонтом следует замена. Подробная схема позволит разобраться в процессе и заменить автомобильный механизм самостоятельно.

Устройство, принцип работы

Чаще всего ломается на ВАЗ 2109 замок передней двери. Принцип работы заключен в механизме, который находится не только внутри конструкции, но и снаружи. Устройство представляет собой цилиндр, внутри которого зубцы во время движения попадают в пазы. Когда они смыкаются – происходит закрытие, когда размыкаются – открытие. На ВАЗах стоят стандартные изделия с личинкой. Если периодически проводить смазочные работы, то они прослужит долго. Чтобы заменить или отремонтировать прибор, необходимо снимать обшивку салона, разбирать стальной блок, вынимать сердцевину.

Устройство личинки не хитрое, но надежное. Зубцы расположены с двух сторон. Они начинают движение с помощью ключа, на котором стоят насечки. Производители хорошо смазывают внутренние элементы во время сборки устройства, поэтому долгое время механизм работает исправно. Внутри личинки находится фиксатор, который контролирует работу штифтов и тяга, соединяющая цепочку элементов. В случае облома зубца, повреждения корпуса или блокировки паза, механизм перестанет исполнять свои функции.

Замок двери ВАЗ 2108 продается в любом автомобильном магазине. Средняя цена – 1500 руб.

Основные виды поломок

Первое предупреждение для водителя – посторонний звук во время поворота ключа. Заедания, трудный ход или блокировка ключа внутри личинки сообщит о том, что с устройством что-то не так. Вариации поломок:

  • сломался штифт;
  • заржавел паз или внутренние детали;
  • механическое повреждение двери;
  • внутри замка появилась и замерзла вода;
  • вышло из строя стопорное кольцо;
  • надломился фиксатор;
  • разрушился колпачок тяги;
  • произошел надлом открывающего элемента, внутри прибора осталась часть ключа;
  • временной износ деталей.

Чаще проблемы начинаются в конце осени. Мокрый снег попадает в сердцевину, а с понижением температуры замерзает. Попадание воды приводит к тому, что начинается порча стали. Не меньший урон приносит пыль, грязь, а также длительная эксплуатация. Если отпирающий прибор вставляется в личинку с большим трудом, туго идет, как будто цепляясь за что-то, то требуются профилактические мероприятия или ремонт.

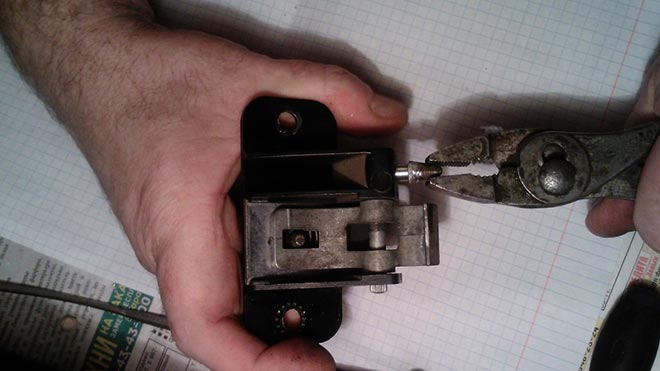

Разбор цилиндра потребуется в любом случае, затем выполняется смазка, починка, замена или простой осмотр.

Ремонт

Для того чтобы замок передней двери наружный правый на 2108 или любая другая деталь снова заработала без огрехов, следует установить причину поломки. После разбора замкового блока будет получен доступ к личинке. Вытащив сердцевину, осмотр позволит выявить вид поломки и дальнейшие действия. Для этого потребуются:

  • отвертки;
  • плоскогубцы;
  • торцевой ключ на 8;
  • силиконовая смазка;
  • нож.

Дополнительно необходимо приобрести запасные части, которые будут заменяться, личинку или целый замок. Специалисты рекомендуют сразу заменять сердцевину. Ремонт отдельных
фрагментов – это временная мера.

Замена замка задней двери

Процесс начинается с раскрутки обшивки дверной карты. Далее по инструкции:

  1. Демонтаж заглушек, внутренней ручки: отстегиваются защелки, производится открутка винтов.
  2. Открывается декоративная панель, но не до конца. После того как произведется отключение электропроводки, облицовочный фрагмент можно вынимать полностью.
  3. Открепляется тяга от замыкающего устройства.
  4. Извлекается скоба, фиксатор, левый внутренний винт.
  5. Проводится съем стопорной шайбы, отключение лифтбека.

Когда цилиндр будет раскручен, станет ясно: требуется смазка, замена деталей, сердцевины или полностью замка. После извлечения водитель может поставить новую деталь. Чтобы сменить замок полностью, откручиваются удерживающие болты. Установка другого механизма проводится в аналогичном порядке.

При желании можно переделать прибор. Например, собрать из двух старых – один новый.

Замена замка передней двери

При нарушении работы механизма, практикуется частичный ремонт фрагментов или полновесная замена устройства. Алгоритм действий:

  1. Снимается заглушка, внутренняя рукоять.
  2. Демонтируется обшивка — отщелкиваются клипсы.
  3. Извлекается переключатель положения переднего спускового стекла вместе с колодкой жгута проводов. Гайки откручиваются ключом.
  4. Отключается тяга. Для этого вынимается штифт из наконечника и возвратная пружина.
  5. Откручиваются винты, удерживающие коробку замка.
  6. Смазываются внутренние элементы.
  7. Вставляется новое устройство.
  8. На место возвращается тяга, фиксатор, пружина.
  9. Закручиваются болты.
  10. Проверяется работоспособность прибора.

Только после этого проводится обратный монтаж дверной конструкции: подключается электроника, пристегивается облицовочная деталь, прикручивается внутренняя ручка.

Заклинил замок двери на ВАЗ 2109 — как исправить

Некорректность работы вызывается различными ситуациями: длительный износ, попадание влаги, надлом металлических деталей или ржавчина. Чтобы исправить положение, потребуется разборка механизма. Дальнейшие шаги:

  1. Визуальный осмотр.
  2. Удаление грязи, зачистка коррозии.
  3. Замена металлических частей.
  4. Смазка.
  5. Сборка.

Замена штифтов, стопорного кольца или фиксатора – ювелирная работа. Не каждый водитель без должного опыта способен сделать это.

Как установить бесшумный замок

Бесшумные механизмы устанавливаются на транспорт зарубежного производства, но никто не запрещает поставить это устройства на отечественный автомобиль. Эти замки считаются более надежными и качественными. Съем и установка проводится с наружной стороны. Инструкция по монтажу:

  1. Откручиваются винты. Извлекается ручка.
  2. Отключается фиксатор.
  3. Меняется старое изделие на новое.
  4. Закручиваются болты. Сделать это нужно с усилием.
  5. Проводится регулировка. Выполняется проверка работоспособности.

Если ключ поворачивается туго, то можно ослабить болты, удерживающие фиксатор. Чтобы продлить срок эксплуатации, дополнительно рядом с винтами вставляется специальная прокладка.
