Стеклоподъемники на ваз 21 0 7

Содержание

Как производится замена стеклоподъемника на ВАЗ-2107

Стеклоподъемники в любой машине должны находиться в исправном состоянии, даже если они используются очень редко. С завода на ВАЗ-2107 устанавливаются тросовые подъемники, которые приводятся в действие вручную. Если же на машине установлен электропривод, это уже говорит о том, что была произведена доработка автовладельцем. В данной статье мы рассмотрим вопрос о том, как заменить стеклоподъемник на «семерке» самостоятельно.

Особенности конструкции

Большинство владельцев седьмой модели нового поколения уверены в том, что процесс замены стеклоподъемника несколько усложнен. Все потому, что стекло соединено с опорами и тросиком не в одном, а 2-х местах. Такое решение потребовало добавить еще один ролик. Теперь их используется 4 штуки (три – для направления, один – для натяжения).

Произвести замену самостоятельно вполне возможно при наличии простых инструментов:

  1. Ключи (8, 10).
  2. Крестообразная отвертка.

Пошаговая последовательность замены на передней двери

Чтобы установить новый стеклоподъемник, предварительно необходимо демонтировать старый механизм.

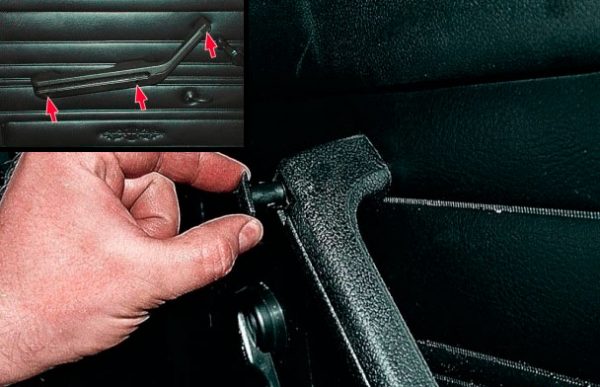

  1. Открутите три болта, которые фиксируют ручку к двери.
  2. Демонтируйте ручку.
  3. Снимите обшивку с двери.

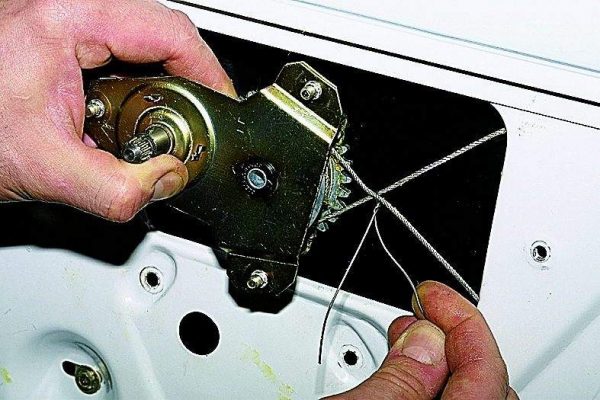

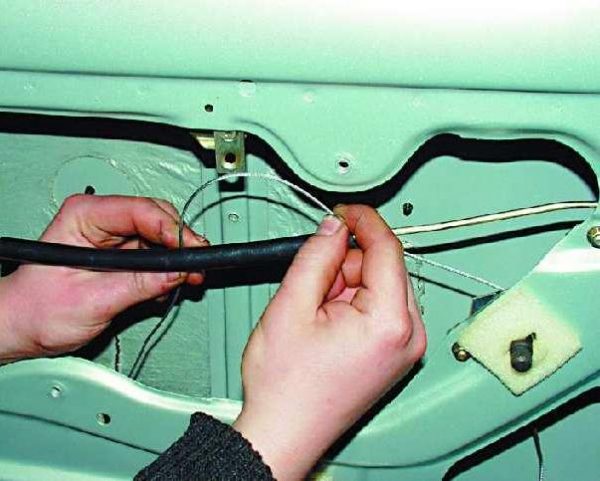

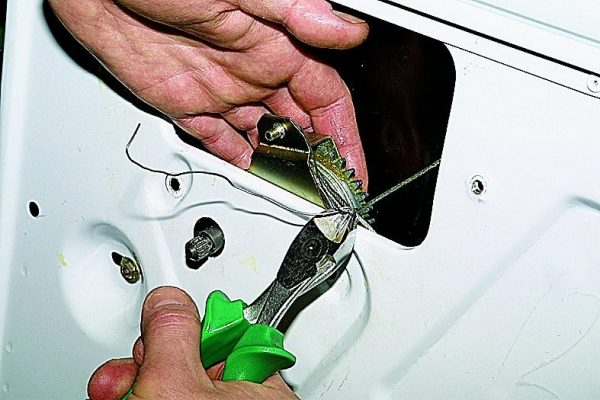

Перед демонтажем заводского подъемника обвяжите две ветви троса проволокой.

Это нужно для того, чтобы тросик не вылетел с пазов в барабане, и механизм можно было применить повторно.

Снятие конструкции выполняется следующим образом:

  1. Спустите стекло в пределах одного оборота рукоятки подъемника стекла, чтобы через технологические дверные проемы можно было добраться до фиксатора троса и к опорам стекла.
  2. Один фиксирующий винт нужно выкрутить полностью, а другой немного ослабить у скобы крепления тросика к несущему выступу. Выведите его.
  3. Поднимите стекло в крайнее верхнее положение и закрепите его при помощи обычной отвертки. Для этого можно использовать и другие подручные средства.
  4. Возьмите ключ на 10 и немного ослабьте гайку, которая крепит натяжной ролик. Он находится по центру снизу двери.
  5. Уберите трос с натяжного и трех направляющих катушек.

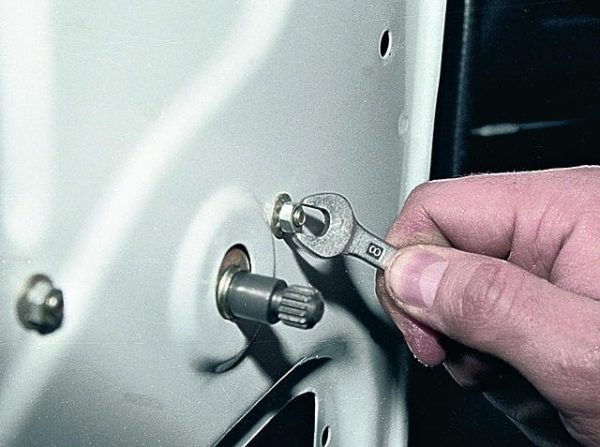

  6. Открутите три гайки, которые крепят устройство стеклоподъемника к двери.

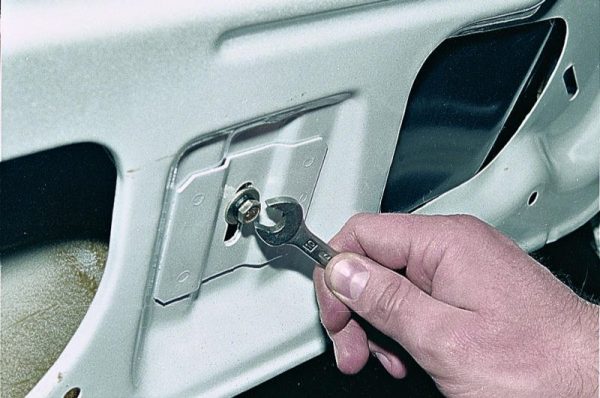

  7. Открутите 2 гайки, фиксирующие направляющий желобок и отодвиньте его вправо.
  8. Завершающим этапом идет демонтаж стеклоподъемника из двери.

После того, как механизм снят, можно проверить, как вращаются ролики.

Установка нового стеклоподъемника

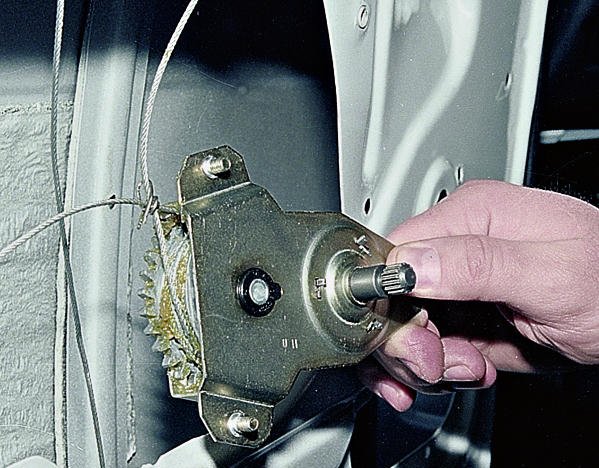

Новый механизм должен в обязательном порядке обладать скобой, которая фиксирует две ветки тросиков. Ее нельзя снимать до того момента, пока не будет произведена полноценная установка.

В целом процесс монтажа выглядит следующим образом:

  1. Установка и фиксация корпуса на «свое» место.
  2. Установка тросов вокруг роликов.
  3. Закрепление обойм стекла с тросом. Он фиксируется винтами с помощью 2-х скоб.
  4. Монтаж направляющего желобка.
  5. Натяжка троса.
  6. Теперь убирается скоба, которая фиксирует ветви троса.
  7. Установка дверной обивки и ручки.

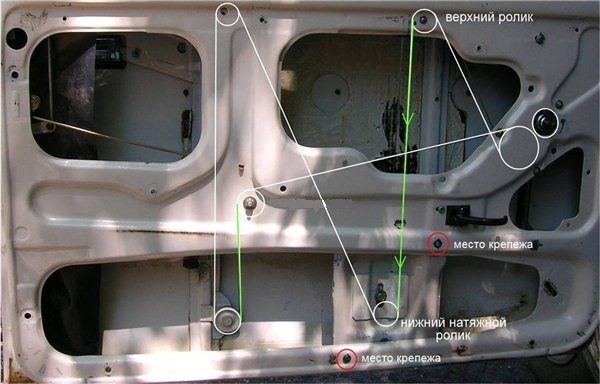

Обводить тросик вокруг роликов можно двумя путями через опору качения (верхнюю или нижнюю). Если обводка идет через нижний ролик, тогда трос направляется следующим образом:

  1. Левый направляющих ролик (нижний).
  2. Левая направляющая опора (вверху).
  3. Центральная натяжная катушка (внизу).
  4. Направляющий элемент справа вверху.

Если производится замену фронтального стеклоподъемника, тогда можно обводить через верхнюю катушку в обратной последовательности.

  1. Опустите стекло в нижнее положение.
  2. Поверните ручку до упора в направлении опускания стекла.
  3. Отрегулируйте натяжение троса путем передвижения необходимого ролика.
  4. Зажим болта, который фиксирует ролик.

Обратите внимание на то, что натяжка должна быть чувствительной. Трос не должен быть перетянут, но и позволять ему болтаться, также не стоит.

Если после установки нового механизма появился скрип, тогда сделайте следующее:

  1. Ослабьте и выведите трос из-под роликов.
  2. Перекрестите нижнюю и верхнюю ветви, которые выходят из барабана механизма.
  3. Повторите процедуру установки и натяжения.

Краткая инструкция по замене механизма

В общем, процедура замены стеклоподъемника выглядит так:

  1. Снимается дверная обшивка.
  2. Отсоединяется трос от обойм, которые удерживают стекло.
  3. С роликов снимается трос.
  4. Далее идет снятие направляющего желоба и механизма подъемника.
  5. Установка нового стеклоподъемника.
  6. Заправка троса.
  7. Фиксация кронштейнов стекла и натяжка троса.
  8. Установка обшивки дверей обратно.

Подводя итог, отметим, что процесс замены стеклоподъемника на ВАЗ-2107 – это вполне посильная задача для автовладельца. В процессе ремонта главное внимательно выполнять все рекомендации и установка нового механизма не станет для вас проблемой.

Стеклоподъемники для ВАЗ-2107

Вы смотрели

Нравится магазин?
Оцени на Маркете!

Фамильевич Евген

Очень хороший магазин,рекомендую!

Аминев Максим

Лучший магазин стеклоподъёмников в России!:)

Латышева Июлия

Быстрое? оформление и отправление заказа, полная и точная информация о заказе.

Осипов Алексей

сразу-же перезвонили ,уточнили заказ.Заказ пришёл раньше срока.

сафаров олег

Молодцы. Оперативно работаете. И самое главное цены приемлемые .так держать!!

Николай Сотниченко

Достоинства: Хорошая скорость обработки заказов.Приятное общение у сотрудников.
Недостатки: нет.

Руслан Лукоянов

Я очень доволен работой магазина, всё без обмана и быстрая доставка. Так держать!

Дорофеев Тимофей

Магазин безусловно рекомендую. Очень быстро и чётко. Другим интенет-магазинам получится бы.

сухоловский виталий

Достоинства: Все понравилось
Недостатки: нет
Комментарий: Заказ пришол вовремя все устраивает спасибо вам.

Маленкин Роман

Заказал в воскресенье, отзвонились через 10 секунд. Отправили в понедельник. Молниеносные товарищи! Молодцы!

федотов николай

Достоинства: отличный магазин
Недостатки: нет
Комментарий: быстро,дешевле чем в других магазинах,качественно.

Королев Александр

Очень отзывчивые продавцы, после оформления сразу же перезвонили и обговорили заказ, на следующий день выслали.

Читать еще:  Как усилить лонжероны на ваз 2107

Сулин Владимир

Отличный магазин,четко приняли заказ,быстро отправили,получил раньше чем ожидал.Товар соответствует заказу. Молодцы!

Богумилов Валерий

Достоинства: Все супер, быстро и качественно.
Недостатки: Нет
Комментарий: Спасибо, молодцы все качественно и быстро.

Бобровский Игорь

Достоинства: удобно, быстро, без проблем
Недостатки: нет
Комментарий: Работают оперативно, отправляют быстро. Спасибо!

Семён Семёхин

Достоинства: Быстрая реакция на заказ, вежливая тех поддержка,оперативная помощь в возникших вопросах
Недостатки: Не выявлено

Богун Орест

В целом только положительные впечатления. Рекомендую этот магазин. Цены могут оказаться даже дешевле, чем в розничных магазинах.

арбузов валерий

Отличный магазин, быстро приняли и обработали заказ. Качественно вели посылку до пункта назначения. Успехов вам ребята. Всех благ.

Тушаков Руся

Достоинства: Быстрая доставка, качество
Недостатки: Нет недостатков
Комментарий: Отправили быстро, ЭСП шикарны в установке и эксплуатации

gilmanov sergey

Понравилось оперативность, отлата при получении товара, широкий выбор с доставкой товара, ну и конечно качество самого тавра не высоте.

super.tatana87

не правильно сам оформил заявку заказал обратный звонок тут же перезвонили все исправили прям не ожидал такого самый классный интернет магазин

Борисов Владислав

С момента заказа до отправки прошло чуть больше трёх часов. и это в ВЫХОДНОЙ день. МОЛОДЦЫ. Достойный пример для других интернет-магазинов!

Алексей Смирнов

Заказал на камаз стеклоподёмник. Доставили раньше срока даже. Установил, работает отлично, всё подошло в штатные места. Молодцы оперативно работают.

ушаков дмитрий

Достоинства: Быстрое оформление, общительные консультанты, быстрая доставка удобно.
Недостатки: нет
Комментарий: Отличный магазин заказал не пожалел

Ловцов Александр

просто нет слов, особенно об персанале магазина. Молодцы ребята, всю дорогу информировали что и как))) не капли не пожалел что заказал именно у вас)

пугачев александр

Достоинства: всё оперативно.
Недостатки: необноружил
Комментарий: пока не устанавливал,но вроде все в хорошем качестве ,даже довольно толстые провода.

Викторов Артём

Достоинства: Быстрое оформление заказа и доставка
Недостатки: Нет
Комментарий: Впечатления только наилучшие, цены приятные и доставка в указанные сроки

Вилисов Вячеслав

Достоинства: Удобно, понятно, доступно, легко сделать и получить заказ!
Недостатки: При первом заказе не обнаружил 🙂
Комментарий: Так держать, Молодцы.

briz-reg

Достоинства: Хороший сайт, отзывчивые менеджеры.
Недостатки: Нет
Комментарий: Понравилась, что есть доставка почтой. Заказ хорошо упакован. СМС уведомление.

Руденко Наталья

Достоинства: Спасибо четко работают это сейчас редкость
Недостатки: нет
Комментарий: Спасибо огромное даже не ожидали что так быстро пришлют посылку прислали то что нужно.

Климентьев Алексей

Достоинства: Быстрая оперативная доставка!
Недостатки: нет
Комментарий: Товар пришел аккуратно упакованный, Все соответствует описанию. Приобретением доволен.

турабов элизбар

Достоинства: очень удобный сайт ни чего лишнего все удобно и понятно
Недостатки: для меня лично ни каких недостатков нет в этом интернет магазине
Комментарий: спасибо что вы есть

лисицкий юрий

Достоинства: быстрая доставка,хорошо упаковано,брал стеклоподъемники все работает вобщем заказом и магазином остался доволен.
Недостатки: не обнаружил
Комментарий: спасибо магазину

Пользователь скрыл свои данные

впервые так удивлен заказом из интернет магазина, и смс-ки прислали, и на почту@ письма, даже оператор позвонил! Быстро все оформили и отправили. В общем впечатлен таким отличным обслуживанием!

Черников Василий

Достоинства: работают оперативно, вежливо
Недостатки: не обнаружил
Комментарий: заказал подъемник на девятку , сразу же позвонили ,уточнили,доставили в короткие сроки, упаковали на совесть всем советую

Генаев Владимир

Сразу же перезвонили уточнили заказ, адрес. Сказали что товар есть в наличии и сегодня же будет унесен на почту. Заказ шёл меньше недели, наложенным платежом. Магазином доволен. Буду заказывать еще и советовать друзьям.

Ярыгов Андрей

Достоинства: Понравилось все.Заказывал доводчик стекол.Прислали почтой все в комплекте.
Недостатки: Их нет.
Комментарий: Магазин нашел в интернете .Прекрасное общение.С разу выслали трек номер.СОВЕТУЮ ВСЕМ!

Макеев Вадим

лёгкость выбора товара,и быстрота оформления.Доставка тоже приятно удивила ,быстро и чётко.А ещё чёткая информация по SMS о заказе. Когда отправлен, куда доставлен.Очень удобно. Вообще спасибо за вашу работу всё очень здорово!

ЖИЛИН АЛЕКСЕЙ

Достоинства: быстро , удобно , не дорого . качественно .
Недостатки: их просто нет .
Комментарий: отзывчивые менеджеры . Все было сделано и доставлено в срок. Приятно иметь дело с честными людьми, удачи Вам ребята

Кудряшов Андрей

Достоинства: Хорошая работа интернет-магазина от принятия заказа до получения товара!
Недостатки: Не увидел.
Комментарий: Заказывал стеклоподъемники доставкой по почте наложенным платежом. Приятно удивил срок доставки — очень быстро! Работа — на высоте!

Читайте в блоге

Видеоотчет об установке электростеклоподъемников «ФОРВАРД» на ИЖ-21261 «Фабула» в передние двери

Фотоотчет об установке электростеклоподъемников «ФОРВАРД» на Daewoo Nexia в передние двери

Фотоотчет об установке доводчика стекол МАКС-2 на LADA Kalina

По дороге с ветерком на ВАЗ 2107: устройство, ремонт и установка стеклоподъёмников

Стеклоподъёмники — неотъемлемая часть управления автомобилем. Водителю стоит быть в курсе основных неисправностей этого узла и способов их самостоятельного устранения, а также знать, что делать, если стекло заклинило, упало или возникла необходимость снятия/установки стелоподъёмника. Практический интерес также представляет выбор и самостоятельная установка электростеклоподъёмников на ВАЗ 2107.

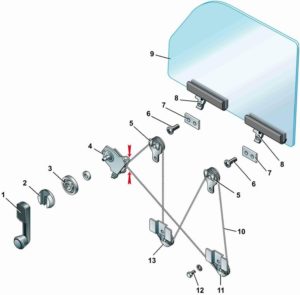

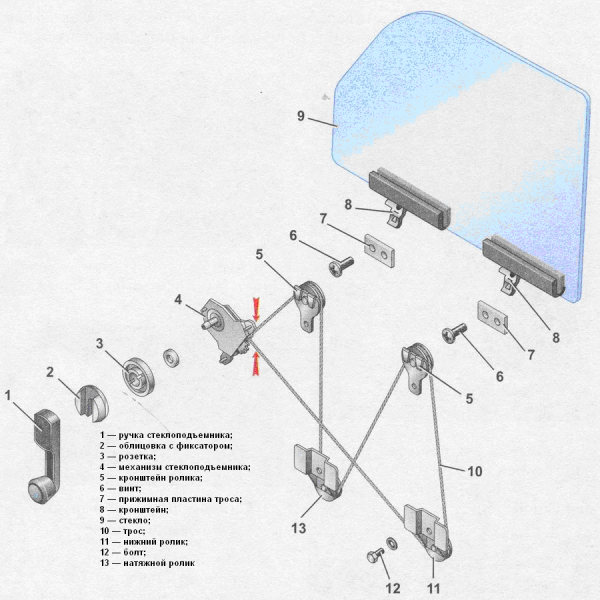

Устройство стеклоподъёмников ВАЗ 2107

Что такое стеклоподъёмник, знает каждый автолюбитель. Функции его просты: открывать и закрывать окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъёмники бывают двух видов: ручные (в просторечье костыли или мясорубки) и электрические, управляемые с приборной панели или отдельных кнопок.

На заводе-изготовителе на ВАЗ 2107 устанавливались ручные стеклоподъёмники, имеющие довольно простую конструкцию. Они основаны на работе механизма, к которому при помощи специальных фиксирующих устройств прикрепляется стекло. Боковые стекла опускаются и поднимаются за счёт поворотов ручки, находящейся внутри салона.

Какие бывают стеклоподъёмники на «семёрке»

За время своего существования автомобиль ВАЗ 2107 оснащался двумя видами стеклоподъёмников:

    Реечными. Они считаются более надёжными. Установка такого типа стеклоподъёмников совершенно исключает перекос стекла. Работа механизма заключается в передаче силы вращения шестерёнки, взаимодействующей с рейкой линейного типа, к каретке стекла. Основным недостатком является потребность в постоянной смазке, т. к. шестерёнки механизма изготавливались из пластика, который довольно быстро изнашивается и может вывести из строя весь механизм.

Неисправности стеклоподъёмников и пути их устранения

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Читать еще:  Балка переднего бампера ваз 2114

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Скрип стеклоподъёмника

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

  • смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;

Стеклоподъёмник заклинило

Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:

  • поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
  • трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;

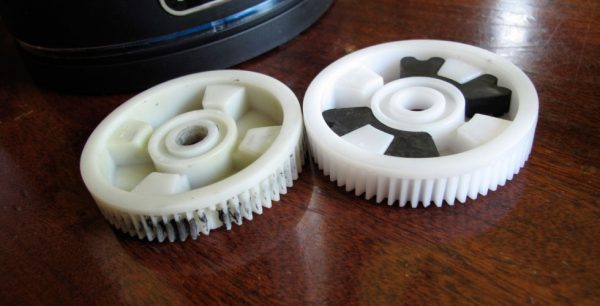

  • износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.

Падает стекло

Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика. Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа. Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.

Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция

Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки. Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.

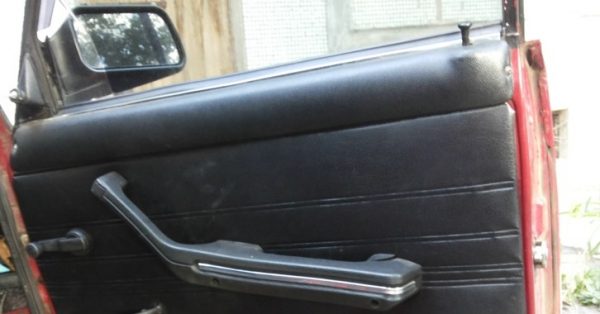

Снимаем ручку стеклоподъёмника

Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.

За несколько лет владения ВАЗ 2107 мы убедились, что в случае поломки ручку лучше сразу поменять, так как ремонт её помогает ненадолго и экономически нецелесообразен. Стоимость ручки стеклоподъёмника на «семёрку» составляет в разных автомагазинах от 20 до 80 рублей, так что можно заодно заменить все четыре ручки, выбрав их внешний вид на свой вкус. Можно даже выбрать и установить красивые ручки от других автомобилей.

Заменить ручку несложно, это происходит в следующем порядке:

  1. Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.
  2. Снять и на её место установить новую.

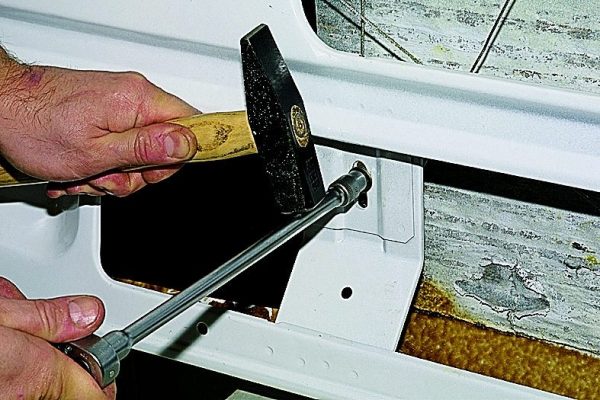

Снимаем стеклоподъёмник

Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:

  1. Опустить стекло до упора и снять ручку стеклоподъёмника.
  2. Открутить болты крепления дверной ручки и снять её.

Устанавливаем новый механизм

Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:

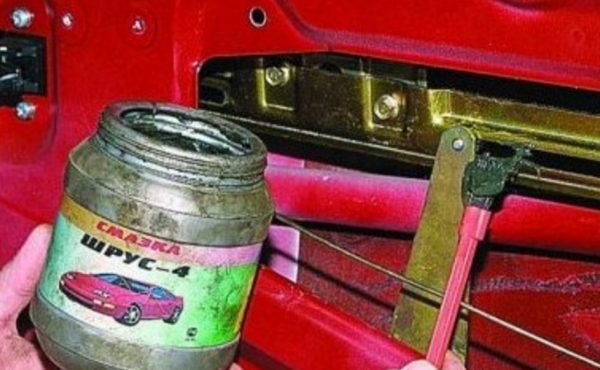

    Смазать трос стеклоподъёмника.

Замена тросика

Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:

  • перед установкой обязательно нужно обильно промазать трос смазкой;
  • на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
  • в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.

Замена роликов

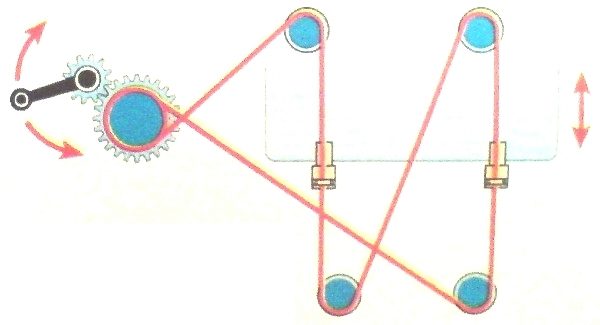

В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами. Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла. В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.

Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.

Видео: замена стеклоподъёмника на ВАЗ 2107

Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.

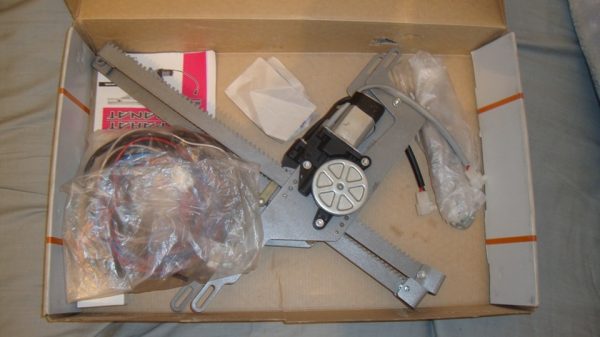

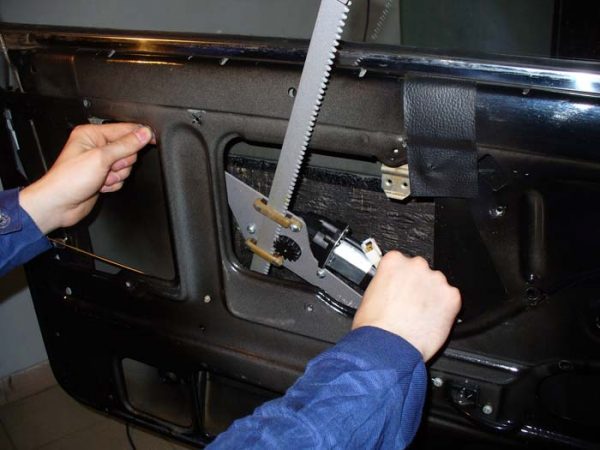

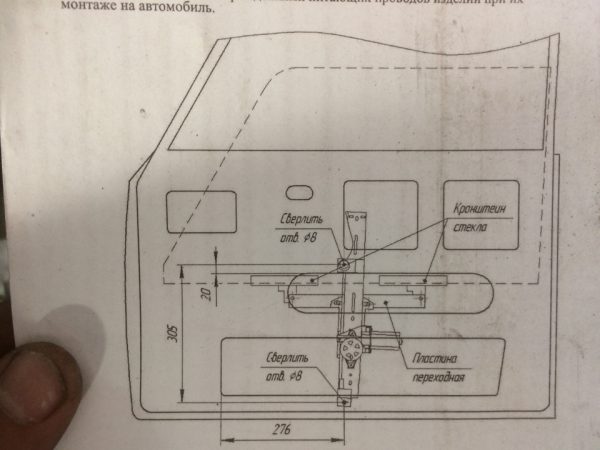

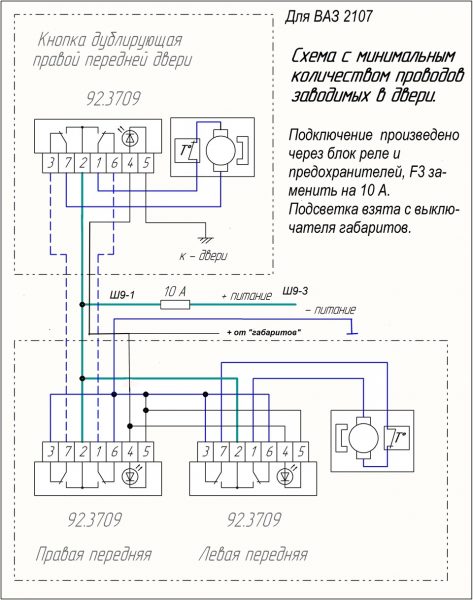

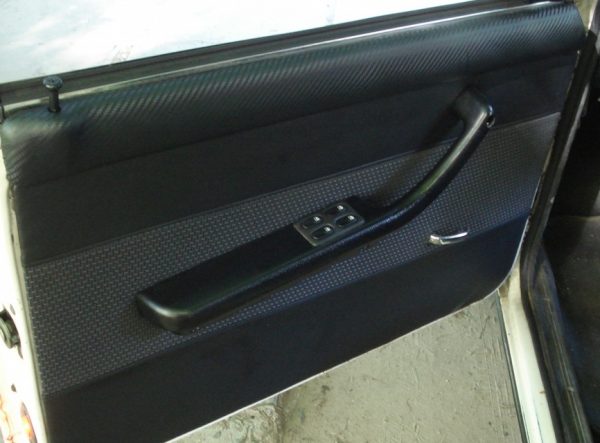

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

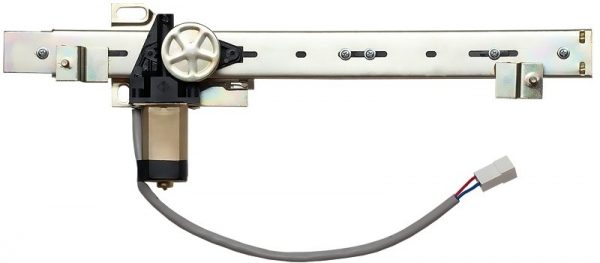

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

  1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
  2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

  • инструкция по установке;
  • два электростеклоподъёмника;
  • жгут электропроводки;
  • два переключателя;
  • декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Как установить электростеклоподъёмник на ВАЗ 2107

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.

Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла. В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно. Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.

Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

  1. Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.
  2. Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.
  3. Снять заводской стеклоподъёмник.

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.

Электрические стеклоподъемники на ВАЗ 2107: особенности монтажа

Классические модели от Волжского автозавода в базовой комплектации имеют минимум удобств. Электростеклоподъемники, смонтированные на ВАЗ 2107, существенно повышают уровень комфорта и позволяют водителю и пассажирам открывать и закрывать окна, не прикладывая излишних усилий. Установка такого рода оборудования открывает и новые возможности: автоматическое закрытие стекол при постановке машины на охрану.

Штатная конструкция стеклоподъемников на модели ВАЗ 2107 — тросовая не отличается высокой надежностью. Попадание влаги через зазор между стеклом и уплотнителем может привести к заклиниванию механизма. Существует два варианта монтажа и подключения комплектов ЭСП:

  1. С сохранением штатного механизма и установкой электромотора, при этом сохраняется высокий риск выхода из строя всей системы.
  2. С монтажом комплекта оборудования ЭСП, предназначенного для ВАЗовской «восьмерки» с более надежной шарнирной конструкцией.

Предпочтение следует отдать второму варианту тем более разница в стоимости комплектов оборудования незначительная.

Для выполнения данной операции потребуется инструмент слесарный: ключи гаечные, отвертки, пассатижи и тому подобное и комплект из двух или четырех ЭСП для автомобиля ВАЗ 2107. Работы удобнее проводить в гараже или закрытом боксе, обычно установить стеклоподъемники быстро, не имея соответствующего опыта, не удается. В ходе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей.

Подготовительные мероприятия и разборка дверей

Для обеспечения доступа к механизму необходимо демонтировать обивку, операция выполняется следующим образом:

  1. Отверткой выкручиваем шурупы, крепящие ручку дверей, снимаем и убираем ее в сторону.
  2. Аккуратно демонтируем ручку механических стеклоподъемников и рукоятку открывания.
  3. Вставив плоскую отвертку в зазор между обивкой и дверью, отжимаем ее, преодолевая сопротивление пластиковых защелок.
  4. Выкручиваем винты, удерживающие детали привода и исполнительной части штатного механизма и вынимаем их вместе со стеклом.

Подготовительные мероприятия для монтажа электростеклоподъемников на автомобиль модели ВАЗ 2107 окончены и можно переходить к следующему этапу.

Инсталляция электроприводов

Установка ранее приобретенных ЭСП и механизмов проводится в такой последовательности:

  1. В нижней части дверей внутри прикладываем корпус мотора и производим разметку под крепеж.
  2. При помощи электродрели высверливаем отверстия для монтажа оборудования.
  3. Устанавливаем электромеханический узел на предназначенное ему место в дверях ВАЗ 2107 и прикручиваем его.

Полезный совет: обычно в комплекте поставки для этих целей предусмотренный саморезы, специалисты рекомендуют заменить их винтами с гайкой и фиксирующей шайбой гровером.

  1. Сверху устанавливаем боковое стекло автомобиля ВАЗ 2107 опускаем его вниз и закрепляем в монтажной рейке. Данная операция выполняется аккуратно, чтобы не повредить хрупкую деталь.

Следующим этапом будет подключение ЭСП бортовой сети автомобиля, в комплекте поставки имеется принципиальная схема. Следует внимательно ее изучить и действовать строго в соответствии с инструкцией по монтажу электростеклоподъемников в таком порядке:

  1. Протягиваем провода от привода через защитную гофру–трубку к центральной консоли автомобиля.
  2. На панели рядом с часами вырезаем отверстия для кнопок управления, выводим через них провода и подключаем и устанавливаем на отведенное им место.
  3. Силовой контур ЭСП подключается к бортовой сети с обязательным применением предохранителей. Схема, по которой производится коммутация, должна предусматривать возможность использования электроприводов только при включенном двигателе.
  4. Провода, проложенные в салоне, изолируются трубками из ПВХ и укладываются под обивку.

Установка оборудования ЭСП и его подключение завершено, можно приступать к проверкам и регулировкам. При помощи электропривода поднимаем стекло вверх и настраиваем положение механизма так, чтобы не оставалось зазоров. Устанавливаем на двери обивку в обратном порядке, на место рукоятки механического привода стеклоподъемника ставим заглушку.

Работы по монтажу дополнительного оборудования на ВАЗ седьмой модели завершены, теперь нет необходимости упорно крутить ручку достаточно нажать клавишу опускания или поднимания окна. Установленные электростеклоподъемники могут быть интегрированы в систему обеспечения безопасности. Схема несложная и после ее реализации постановка на охрану с закрыванием окон будет производиться автоматически.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
