Рулевая рейка Mitsubishi Lancer 9

Рулевая рейка Митсубиси Лансер 9 является механическим устройством, которое предназначено для передачи усилия с рулевого колеса на рулевые тяги управляемых колёс. С помощью данного механизма передние колёса автомобиля синхронно поворачивают в ту сторону, куда следует руль.

Кроме того, следует отметить, что для облегчения процесса поворота колёс на всех современных автомобилях устанавливаются специальные усилители руля, которые имеют гидравлический или электрический привод. На нижнем фото схематично представлен основной принцип работы рулевой рейки с гидроусилителем руля.

Распространённые неисправности рулевой рейки и методы их устранения

Ключевым фактором износа рулевой рейки является некачественное дорожное покрытие, которое способствует быстрому износу всех её элементов. К часто встречающимся поломках данного агрегата можно отнести:

• Автомобиль непредсказуемо ведёт себя на дорогое, его «кидает». Всему виной – несоответствие угла поворота руля к углу поворота управляемых колёс, которое возникло из-за неисправной крестовины рулевого вала, неверно отрегулированной рулевой рейки, износа элементов подвески (сайлентблоков). Устранить данную поломку можно путём замены вышедших из строя деталей либо регулировкой рулевой рейки;
• При стандартном положении руля (колёса стоят прямо) отсутствует усилие. Скорее всего в корпусе силового цилиндра слишком большая выработка. Единственный выход – замена рулевой рейки;
• При повороте руля в одну из сторон всё также пропадает усилие. В этом случае причиной неисправности является износ в корпусе распределительной части. Проблема решается заменой рулевой рейки;
• При вращении рулевого колеса во время движения появляются скрипы. Это свидетельствует о изгибе поперечного вала. В данном случае устранить проблему можно путём его замены;
• Руль не возвращается (или делает это с трудом) в исходное положение. Здесь может наблюдаться износ червячной передачи рулевой рейки, либо неправильная её регулировка. Необходимо соответственно заменить её или правильно отрегулировать;
• Самопроизвольный поворот руля говорить о том, что рулевая рейка вышла из зацепления с распределителем, поэтому необходима её замена;
• Уровень гидравлической жидкости также может падать из-за изношенных сальников и уплотнителей рулевой рейки;
• Появился стук и люфт рулевой рейки – признак того, что скоро выйдет из строя крестовина рулевого вала или же вся рулевая система неправильно отрегулирована.

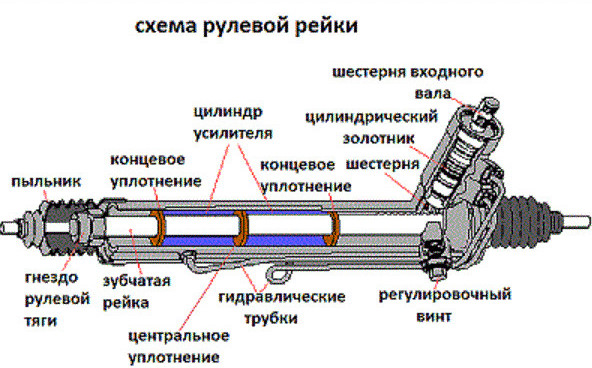

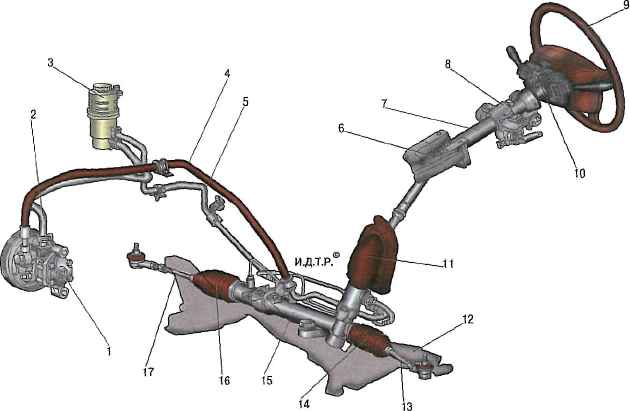

Ниже представлены составные элементы рулевой рейки:

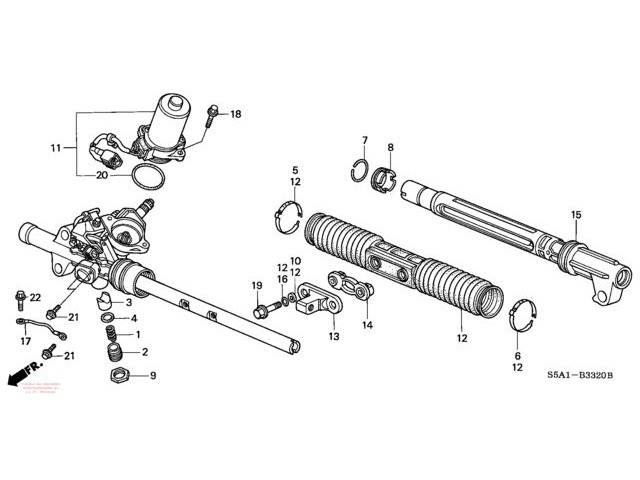

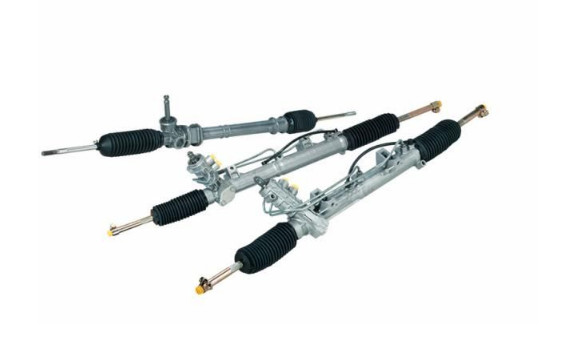

Выбор рулевой рейки для Митсубиси Лансер 9

Не всегда при неисправности рулевой рейки требуется её замена. Например, если потекли сальники или другие уплотнительные элементы, достаточно лишь приобрести ремкопмлект, который обойдётся в 2 500 рублей. Однако, для этого необходимо обладать некоторыми знаниями навыками, чтобы самостоятельно осуществить ремонт рулевой рейки.

Если же неисправность носит серьёзный характер и без замены не обойтись, рекомендуется выбрать качественную рулевую рейку. Так оригинальная деталь от компании Mitsubishi с номером артикула 4410A351 оценивается в 55 000 рублей. Более дешёвые аналоги представлены в следующей таблице:

Как проходит ремонт рулевых реек «Лансер 9»

«Митсубиси Лансер IX» (Mitsubishi Lancer IX) – это легковой переднеприводный автомобиль, имеющий большую популярность среди водителей всех поколений. Качественное обслуживание и своевременный ремонт японского автомобиля дают гарантию его долгой и надежной службы на дорогах.

Основные особенности конструкции рулевых реек «Митсубиси Лансер 9»

Нередко при пробеге более 150 тыс. км у автомобилей «Лансер 9» возникают проблемы с рулевым механизмом. Для решения этих проблем необходимо понимать особенности конструкции управления автомобиля. Система узла состоит:

• руль с колонкой;
• рейка с системой ГУР;
• насос ГУР;
• шланги высокого и низкого давления;
• компенсационный бачок гидроусилителя.

Рулевой механизм является самым сложным элементом автомобиля и служит для передачи силы колонки руля к управляемым колесам. Она имеет такую конструкцию:

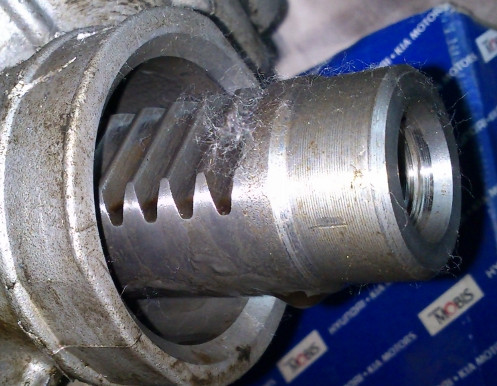

• поворотное устройство, вращающее вал, передает вращение на шестерню;
• шестерня, вращаясь в стороны, подает импульс движения зубчатой рейке, расположенной внутри корпуса рейки;
• зубчатая рейка, при горизонтальном вращении, создает движение тягам, которые двигают рычаги колес.

Признаки неисправности

Основные типичные признаки неисправности при необходимости ремонта рулевой рейки «Митсубиси Лансер 9»:

• течь гидравлической жидкости – происходит при износе сальников вала или коррозии;
• стук при управлении рулем –вызывается износом центрального зуба вала или шарового шарнира. Характерный стук может быть вызван повреждением кардана;
• тугой поворот руля и не возврат его в центральное положение – последствие деформации вала или картера.

Проблемы, связанные с ГУР:

• зудящий звук при повороте руля – характерен при снижении уровня масла в баке;
• затрудненное вращение руля на низкой скорости движения – говорит об износе расходного клапана;
• плохой поворот руля с сопровождением характерного свиста – происходит при появлении дефектов на роторной паре или привалочных плоскостях, а также ослаблении ремня привода.

Причины поломки

Рулевой механизм Mitsubishi в целом очень надежен и рассчитан на большой пробег авто. Однако при возникновении ряда причин, рабочее состояние узла значительно ухудшается. К ним можно отнести:

• езда на высокой скорости при неровностях дорожного покрытия и игнорирование высоких препятствий и бордюров;
• несвоевременная или некачественная замена гидравлической жидкости;
• игнорирование систематического осмотра пыльников рулевой рейки «Лансера 9», что может привести к разрушению трущихся элементов при попадании мусора и мелких частиц.

Диагностика в автосервисе

Если во время движения «Митсубиси Лансер 9» проявляются вышеуказанные признаки неисправности детали, необходим срочный ремонт или замена рулевой рейки.

Поэтому для грамотного выявления той или иной поломки и устранения неполадок, связанных с управлением авто, необходимо провести диагностику узла.

Полная компьютерная диагностика проводится квалифицированными специалистами в профессиональном автосервисе с помощью специального оборудования.

Они делают необходимую разборку, дефектовку и проверку неисправностей систем руля и усилителей.

Как выполняется ремонт рулевой рейки

Ремонт рулевой рейки Mitsubishi Lancer 9 обычно проводится стандартной процедурой: полная разборка агрегата, выявление дефектов, очистка деталей и замена изношенных комплектующих.

В зависимости от сложности поломки, ремонт может быть поверхностным, полным или с заменой механизма.

Поверхностный

Поверхностный ремонт проводят для предотвращения ситуации полного выхода из строя механизма руля и автомобиля в целом.

Проводится профессиональная очистка и регулировка узла:

• подтяжка креплений тяг и наконечников;
• укрепление подшипников;
• регулировка рейки.

Полный

При проведении ремонта проводится ряд работ:

• полная разборка механизма;
• дефектовка;
• устранение коррозии и выработки деталей, зачистка с помощью шлифовальной машины;
• рихтовка вала;
• расточка корпуса рейки;
• возвращение первоначального размера детали с помощью газотермического напыления;
• устранение зазоров шлицевого соединения;
• реставрация тяг, наконечников, шаровых опор и так далее.

Замена механизма

В случае необходимости полной замены неисправных элементов рулевой рейки «Лансер 9» по причине их изношенности, проводятся такие работы:

• замена сальников, тефлоновых или резиновых колец, подшипников, манжетов и т.д.;
• замена деформированных и коррозийных штоков;
• замена наконечников и тяги;
• замена жидкости в ГУР;
• замена сайлентблоков;
• замена крестовины и стойки вала;
• замена трубки высокого давления;
• замена рейки.

После проведения ремонта проводится заливка гидравлической жидкости и полная проверка механизма.

Как правило, на восстановление работоспособности рулевого узла требуется от нескольких часов до двух дней, в зависимости от изношенности деталей и компетентности автомастеров.

Надежность рулевого управления во время движения автомобиля очень важна, поэтому профессионализм в работе специалистов играет большую роль. По окончании работ они обычно делают развал-схождение колес и дают рекомендации по дальнейшему обслуживанию авто.

Регулировка рулевой рейки Митсубиси Лансер 9 своими руками

Рулевое управление или СРУ Лансер 9 даёт сбой, в среднем, спустя 70-100 тысяч километров пробега по дорожному полотну умеренного качества. Заподозрить проблему можно сразу, как только начинают стучать тяги. Если из строя полностью выходит рейка рулевая Mitsubishi Lancer 9, возникает необходимость проведения соответствующих ремонтных работ.

Настройка или регулировка рулевого вала автомобиля Лансер 9 может быть проведена своими руками, если деталь переставлена с другого автомобиля или переделана. Как правило, заводскую рейку крайне сложно настраивать, легче ее заменить, тем более, что стоит она недорого.

Настройка

Как правило, регулировка переделанных праворульных Лансер осуществляется накидным ключом из под колеса со стороны водителя. Заводскую рейку Лансера отрегулировать будет крайне сложно, так как там установлена защита от производителя.

Если контргайка ослабла, то нужно подкрутить на пол оборота. Она накручивается на болт. Как правило, этот болт может потребовать ключ в виде звездочки, которым будет сподручно держать его в процессе регулировки.

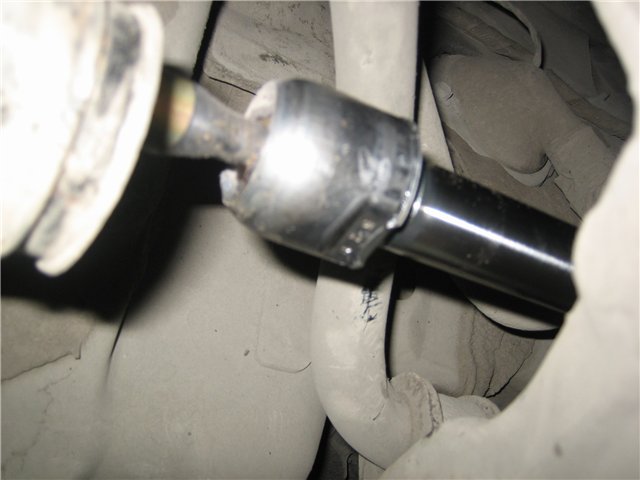

Втулка и пыльники – это первые неисправности СРУ. Если речь идет о регулировке рулевой Лансер 9, то первое, что надо сделать, это подтянуть втулку. Для этого нужен специальный ключ. В случае его отсутствия, можно изготовить инструмент самостоятельно из болта на 19 длиною 10 см. На втулку оказывается усилие примерно в 23 Н.м.

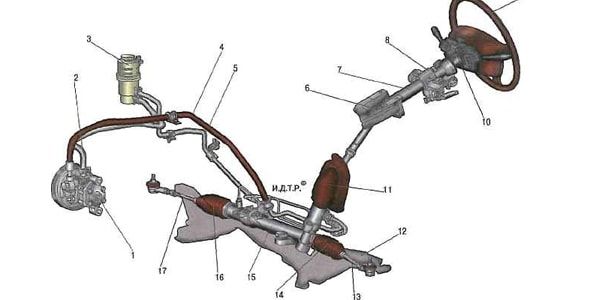

Фото схема: СРУ Митсубиси Лансер 9

В конце работы надо обязательно прокачать систему ГУР, так как будет снят нижний штуцер шланга.

Общая схема строения и функционирования рейки

Руль Лансера является главным звеном управления, который в своём распоряжении имеет систематизированный режим усиления гидравлического типа, а также насос, компенсационный бочек и шланг давления.

Более подробно рассматривать принцип строения и функционирования СРУ, лучшего всего, непосредственно наглядным образом просматривая соответствующий видеоматериал.

Видео: обзор рулевой рейки

С какими проблемами наиболее часто приходится сталкиваться на практике водителю Лансер 9

Рассмотрим подробнее ситуации, с которыми проходится сталкиваться владельцам Lancer 9, касающиеся рулевой рейки или РР.

Первая трудность

Ремонт рулевой рейки Мицубиси Лансер

В зоне СРУ слышен характерный стук, иногда с отдачей, а иногда без неё. Причиной этого зачастую является износившийся шарнир, расположенный на тяге руля и одноимённого наконечника. Убедиться в неисправности в РР можно с помощью простого теста:

• вначале руль поворачивают быстро вправо, а затем влево;
• если при этой манипуляции наблюдается стукающий звук, значит РР требует срочного ремонта или даже капитальной замены.

Устранить представленную выше неисправность путём перебора комплектующих РР с практической точки зрения почти невозможно, так как для этого нужно иметь соответствующий узкоспециализированный багаж знаний и умений. Ими, естественно, редко владеет среднестатистический автомобилист.

Точную причину звука можно установить лишь после поднятия автомобиля на подъёмник. Это необходимо с целью обнаружения различного рода микродефектов и следов износа на значимых комплектующих рулевой рейки.

Вторая трудность

Иногда при повороте руля после солидного пробега наблюдается жужжание. Это достоверно свидетельствует о наличии неисправности гидравлики.

Рейка рулевая Митсубиси Лансер 9

Наиболее часто происходит представленное явление в тех случаях, когда было залито мало соответствующей жидкости (масла) в гидравлическую систему или была произведена замена шланга высокого давления. Нельзя исключать вероятность повреждения последнего в результате износа.

Если жужжащий шум появился после замены шланга, то поводов для волнения нет, так как в ходе эксплуатации он растянется, и посторонний звук самостоятельно уйдёт.

Судить о неисправности гидравлической системы руля оправдано, если руль поворачивается со значительным приложением усилий, чего раннее никогда не наблюдалось.

Узнать о том, как заменить масло ГУР своими руками, можно здесь.

Третья трудность

Руль практически перестал функционировать, и для его поворота нужно прилагать невероятные усилия. Причиной этого функционального явления зачастую является дефект РР. Внутрь попадает вода, которая портит не только втулку, но и саму РР. В этом случае уже осуществляется полная замена.

Демонтаж и установка новой рулевой рейки Митсубиси Лансер 9

Самостоятельно починить узел, как и говорилось выше, крайне сложно. Если деталь пребывает в неисправном состоянии, то лучше с заменой не медлить. Примерная цена её — 3-4 тысячи рублей, так что большой тратой средств это не грозит.

Совет. Вначале все этапы работ лучше выполнять не самому, а в паре с ассистентом, что позволит в разы ускорить процесс ремонта.

Демонтируется рулевая рейка Mitsubishi Lancer 9 за счёт снятия её с подрамника. Торопиться при выполнении этой технической манипуляции не стоит, чтобы не повредить вблизи расположенные силовые узлы.

Как снять рулевую рейку с Митсубиси Лансер 9

Порой снять РР в некоторых комплектациях Митсубиси Лансер 9-й генерации крайне сложно, так как она удерживается лонжеронами с помощью четырёх крепёжных болтов.

Инструкция по демонтажу выглядит примерно так:

• к стокам прикреплены опоры фиксирования рычагов, которые также необходимо аккуратно извлечь;
• тяги оснащены наконечниками, их нужно выпрессовать, а затем открутить;
• специальная крепёжная балка, имеющей продольное сечение, может также помешать (ее нужно также аккуратно снять);
• после этого появляется возможность добраться без каких-либо затруднений к шлангам.

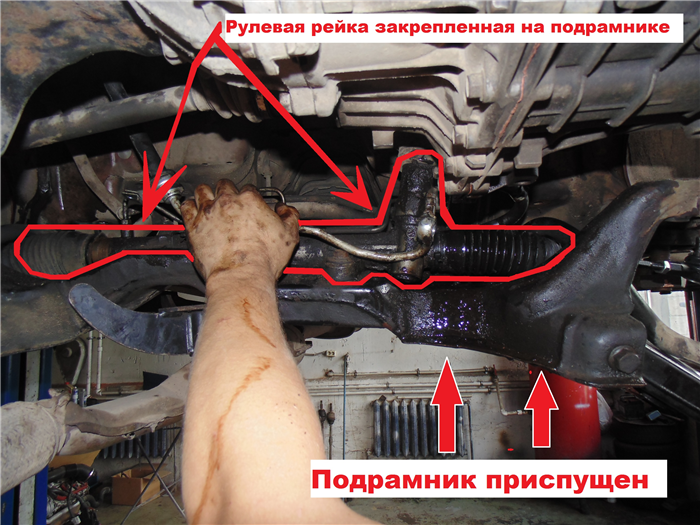

Шланги и подрамник вместе с рейкой должны быть обязательно извлечены.

Внимание. Подрамник и РР снимаются в сборном виде, после чего, их нужно тщательно отмыть от плотного слоя пылевых частиц и прочих составов, которые накопились за время эксплуатации автомобиля.

Самое сложное уже позади, теперь осталось установить новую рейку вместо старой.

Таким образом, замена РР осуществляется легко. Можно, конечно, попробовать разобрать старую деталь, и устранить неисправность своими руками, но это потребует тщательной переборки, диагностики всех элементов.

Как предотвратить неисправность рейки

Ели гидравлическая жидкость время от времени вытекает, то РР непременно выйдет из строя в любом случае. Поскольку грязи, вода и другие агрессивные вещества регулярно оказывают влияние на СРУ, пыльник в скором времени разрывается. Собственно с этого момента времени и начинаются все проблемы.

Схема устройство рулевой рейки Митсубиси Лансер

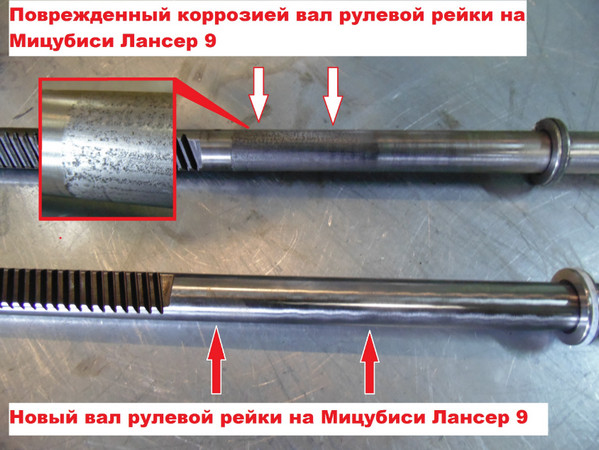

Выходит, что даже самая прочная деталь быстро выходит из строя из-за рваного пыльника, расположенного на рулевом наконечнике. Фактически губительное действие оказывает коррозия, которая возникает из-за регулярного попадания воды. В связи с этим пыльникам следует уделить особое внимание.

Видео в этой статье: новая рулевая рейка Лансер 9

Подводя итог

Если регулировка рулевой рейки Митсубиси Лансер 9 своими руками не удалась, придется осуществить замену. Если устранить даже опытному автомобилисту внутреннюю неисправность детали будет сложно, то замена пойдет как по маслу. Итак, вот чем можно резюмировать эту статью.

1. Рекомендуется крайне тщательно наблюдать за состоянием крепления пыльников РР, которые являются «ахиллесовой пятой» весьма надёжного функционального агрегата.
2. Если наблюдается стук, жужжание и трудность поворота руля, то следует заподозрить неисправность детали.
3. Если на РР будут обнаружены следы коррозии, то причина и необходимость ремонта и даже замены уже полностью очевидны, так как вода проникла внутрь.

Больше информации по регулировке или замене рулевой рейки Митсубиси Лансер 9 можно вычерпать из видео и фото – материалов. Читайте также другие инструкции, размещенные на сайте. Они помогут своевременно устранить причину неисправности, тем самым, защищая детали от окончательной их порчи.

Как подтянуть рулевую рейку на Mitsubishi Lancer 9 и 10

• Сложность выполнения работ:

Слышен неприятный стук в передней части авто при движении по мелким выбоинам? Биения отдают в рулевое колесо и со временем их амплитуда увеличивается? Это и есть явные признаки того, что необходимо срочно обратить внимание на состояние рулевой рейки.

Также одним из признаков ее неисправности является то, что крупные выбоины авто проходит практически бесшумно, а вот мелкую шагрень – наоборот. В этом случае совсем не обязательно записываться в очередь на СТО.

Первичная диагностика исправности, а также регулировка рулевой рейки на Мицубиси Лансер своими руками выполняется достаточно легко. Возможен ли ремонт или замена, и в чем причина этой неисправности, попробуем разобраться.

Причины выхода из строя рулевой рейки, возможно ли их предотвратить?

Надежность рулевого механизма у японских авто рассчитана на 150-200 тысяч км. Но это только приблизительные показатели, которые могут меняться в ту или иную сторону.

Рулевой механизм выходит из строя по следующим причинам:

• высокая скорость проезда по неровной дороге;
• несвоевременность осмотра резиновых пыльников рулевой рейки приводит к попаданию мелких частиц, с последующим разрушением трущихся элементов;
• замена гидравлической жидкости, которая проводится время от времени или используется некачественная смесь.

Обратить внимание на вышеперечисленные причины, приводящие к преждевременному ремонту, следует еще и потому, что рулевая рейка весьма дорогостоящая деталь у японских автомобилей. Замена на деталь, бывшую в употреблении – временное решение проблемы, немного меньше стоит ее восстановление, но оно также довольно затратное. При движении по неровным дорогам происходит выработка уплотнителей, штока и ползуна.

Для того чтобы точно определить причину необходимо обратиться к специалистам и проверить состояние рулевых наконечников и тяг. Без специального инструмента и соответствующего опыта это сделать трудно. Элементы рулевого механизмам (наконечники рулевых тяг) также становятся частой причиной появления стука при проезде мелких ям.

Состояние шаровых опор можно проверить самостоятельно, для этого поочередно поддомкратьте левое и правое переднее колесо и пошатайте, взявшись двумя руками за него. Если стук не слышен, значит все в порядке.

Подтяжка рулевой рейки на Мицубиси Лансер 9 и 10 своими руками

Регулировка рулевой рейки Лансер проводится для того чтобы не усугубить ситуацию, которая может обернуться заменой уплотнителей и даже капитальным ремонтом всего узла. В этом случае дешевле предотвратить проблему, чем устранять ее последствия.

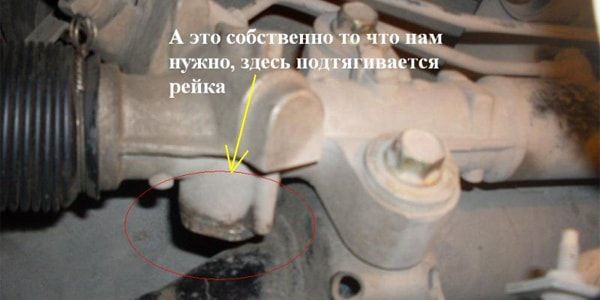

Подтяжка рулевой рейки Митсубиси Лансер осуществляется регулировочным болтом, удерживающим подшипник. В процессе эксплуатации автомобиля крепление подшипника ослабевает и требуется его подтяжка.

Порядок выполнения регулировки:

1. Расположить автомобиль на яме и заблокировать передние колеса противооткатными упорами.
2. Рулевое колесо установить прямо.
3. Очистить от пыли и грязи место крепления регулировочного винта на рулевой рейке (находится в нижней части).
4. Белым маркером провести вертикальную линию по заводской контргайке и регулировочному винту.
5. Используя не острое зубило и молоток, деликатными ударами, направленными против хода часовой стрелки, необходимо ослабить контргайку.

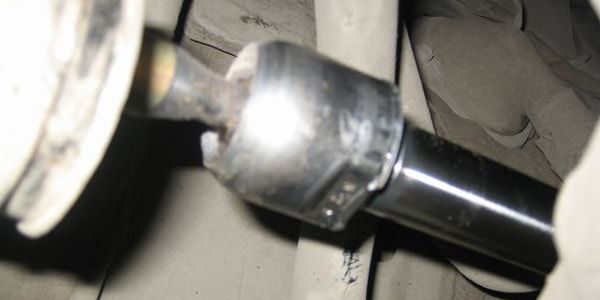

6. Удерживая контргайку ключом на 41 мм, вставить шестигранник в регулировочный винт и закрутить (по ходу часовой стрелки) его до показаний 23 Н/м на динамометрическом ключе, а затем открутить винт на 30 градусов.
7. Убедиться, легко поворачивая руль на 15-20 градусов, что стук не слышен.
8. Если стук остался, уменьшить ослабление винта до 20 градусов, добиться исчезновения посторонних звуков.
9. Завести двигатель и прокрутить в крайние положения до упора, проверив таким образом, не закусывает ли рейка.
10. Затянуть контргайку, обращая внимание на то, чтобы регулировочный винт остался неподвижен (ориентироваться на вертикальные метки, оставленные при разборке).

Важно провести эту настройку таким образом, чтобы не перетянуть регулировочный винт. Биение руля прекратится, но усилие при поворачивании рулевого колеса значительно увеличится. В этом случае рассчитывать на то, что проблема исчезнет и со временем поворачивать станет легче, не стоит. Винт необходимо срочно отпустить.

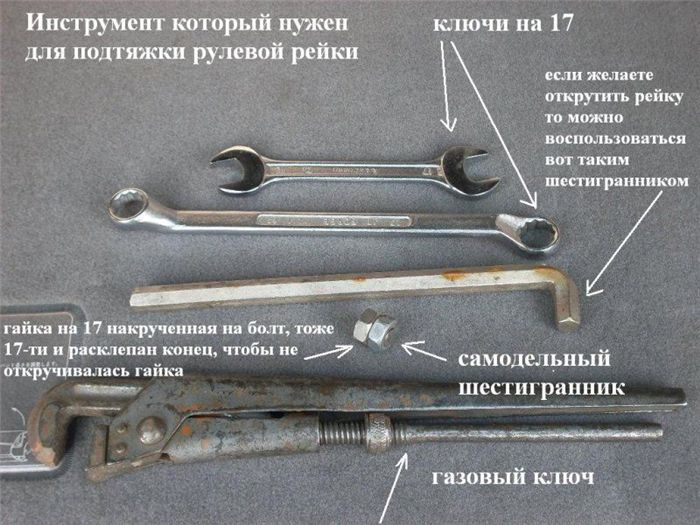

Нужно быть готовым к тому что выполнять регулировку будет сложно по причине ограниченного места и отсутствия специального инструмента. В первом случае лучше снять рулевую рейку вместе с подрамником, хотя можно и не прибегать к этому, а во втором – изготовить из болта на 17 мм длиной 10-15 см приспособление, проворачивающее нужный винт, предварительно обработав шляпку угловой машинкой до такой же формы, как и у регулировочного винта.

Для того чтобы не искать информацию о том, как подтянуть рулевую рейку на Лансер, воспользуйтесь простыми советами: следите за резиновыми пыльниками. Для длительной эксплуатации после мытья авто обрабатывайте их защитными силиконовым спреем. Если появились трещины на защитных изделиях, сразу меняйте их с обязательной заменой смазки.

Не удерживайте рулевое колесо в крайних положениях больше 5 секунд. Это приводит к дополнительной нагрузке на гидроусилителе. В зимнюю пору во время начала движения (особенно на непрогретом автомобиле) плавно поворачивайте руль, при этом избегайте управления авто в крайних положениях.
