Диагностика ходовой шевроле нива

Содержание

Как определить неисправности передней подвески в Ниве Шевроле

Передняя подвеска в Ниве Шевроле — важнейший элемент в устройстве автомобиля. Автовладельцев интересует вопрос вероятных неисправностей и методов диагностики. Существует инструкция по ремонту передней подвески. Его можно сделать самостоятельно.

Назначение и устройство передней и задней подвески

Устройство подвески Нивы Шевроле обеспечивает свободное вращение передних и задних колес. Второе назначение — гашение колебаний во время езды. Подвеска выступает связующим звеном между кузовом и колесами транспортного средства.

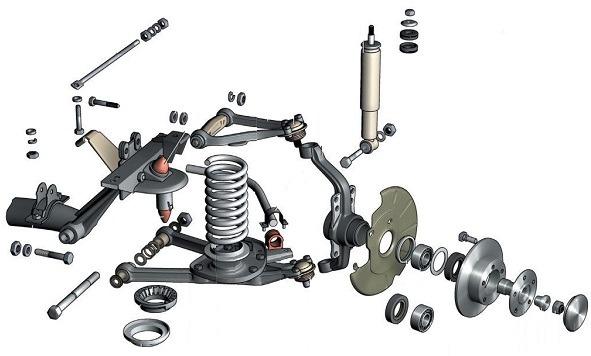

Передняя подвеска Нива Шевроле состоит из следующих деталей:

  • защитный кожух;
  • колпаки;
  • кулак;
  • шарнирный элемент крепления.
  • чашка стабилизатора;
  • боковые опоры;
  • подшипники;
  • тормозной диск;
  • ступица;
  • защитный буфер;
  • рычаги со скобами.

Основные неисправности

Передняя подвеска Нива Шевроле чаще всего страдает от таких неисправностей:

  • повреждение амортизаторов;
  • износ шарниров;
  • низкое давление;
  • дисбаланс между колесами;
  • проблемы с креплением;
  • износ пружины;
  • неисправность рычага;
  • протечка жидкости.

Иногда в мастерской выявляют неисправности шарниров рычага. Этот элемент передней подвески при длительном использовании стирается. Отдельно проверяются подшипники, поскольку они влияют на люфт. Машина может легко отправиться на ремонт, если есть проблемы с тормозным механизмом.

Признаки неисправностей и диагностика подвески Нивы Шевроле

Выявив неисправности подвески машины Chevrolet Niva, ремонт сделать можно самостоятельно либо в мастерской. Некоторые автомобилисты даже без осмотра могут прислушаться работе транспортного средства и разобраться в причинах.

Распространенные признаки:

  • стук в районе колеса;
  • во время движения уход в сторону;
  • проблема с регулировкой колес;
  • слабый писк;
  • колебание транспортного средства;
  • разное состояние шин с левой, с правой стороны;
  • поскрипывание подвески;
  • повышенная жесткость амортизаторов.

Для диагностики транспортного средства необходимо осмотреть все узлы. Идеальный вариант, когда транспортное средство можно поднять на подъемнике или заехать на смотровую канаву. Мастера должно беспокоить наличие механических повреждений на деталях.

Есть понятие естественного и ускоренного износа. К примеру, на шарнирах считаются допустимыми небольшие царапины, трещины. Если наблюдаются сколы, скорее всего запчасть нуждается в замене.

Этапы диагностики:

  1. Осмотр чехла.
  2. Проверка шаровых опор.
  3. Состояние шарниров.
  4. Проверка защитных подушек.
  5. Визуальная оценка резины.
  6. Положение металлических втулок.
  7. Разбор стабилизатора.
  8. Проверка крепления рычагов.

Стоит ли делать ремонт этого элемента своими руками

При наличии специального инструмента у автомобиля Нива ремонт передней подвески можно сделать своими руками.

Преимущества:

  • тщательный осмотр узлов;
  • экономия средств;
  • подборка качественных деталей.

Недостатки:

  • требуется время;
  • нужен инструмент;
  • особые условия для ремонта;
  • риск повреждения деталей;
  • неправильный осмотр и замена узлов.

Какие приспособления, инструменты и расходные материалы потребуются для ремонта

Качественный ремонт передней подвески автомобиля может быть произведен только после подготовительного этапа.

Инструменты для работы:

  • набор ключей (в основном 6,13, 27);
  • отвертки;
  • динамометрический ключ;
  • молоток;
  • ключ баллонного типа;
  • тазик или ведро;
  • литиевая смазка;
  • щетка по металлу;
  • домкрат.

Для быстрой разборки элементов используются съемники специально под сайлентблоки. Для промывки узлов потребуется керосин. Из слесарного инструмента пригодится бородок. С его помощью можно подбить болты или сбить ржавчину.

Инструкция по ремонту своими руками

Чтобы отремонтировать подвеску, придерживайтесь следующих этапов:

  1. Проверка узлов.
  2. Регулировка подшипника.
  3. Смазка деталей.
  4. Замена элементов (в случае необходимости).

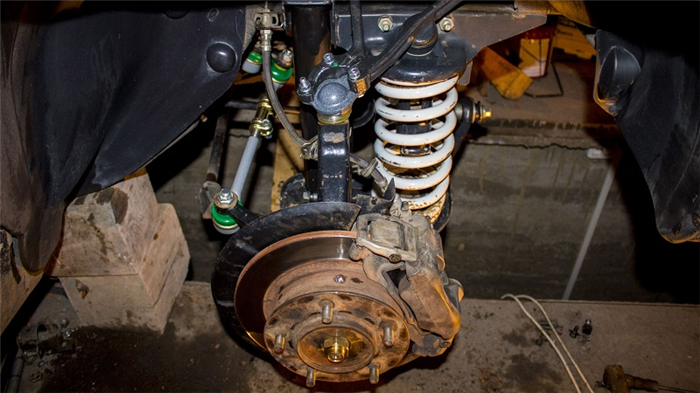

Внешний осмотр подвески

Заглянув под транспортное средство, первым делом обращают внимание на резиновые накладки. Они изнашиваются первыми — и следы износа визуально заметны. На шарнирах при активной езде по бездорожью появляются сколы. Резина в некоторых местах полностью выпадает. Иногда заметна частичная деформация, к примеру, выпуклости или сжатие.

Важно! Рядом с колесом осматривается защитный чехол. Интересует состояние шаровых опор, а также стоек.

Отдельные элементы можно заменить в сборе или по отдельности. Сложнее всего рассматривать нижние втулки, лучше поворачивать колеса в сторону поочередно, чтобы увеличился угол обзора. Так вы узнаете о состоянии подушек. Иногда деформация наблюдается только на верхних втулках, нижние — в идеальном состоянии.

Читать еще:  Датчик фаз шевроле лачетти

Поскольку на деталях могут быть загрязнения, их нужно промыть и только после этого давать оценку. За слоем пыли может скрываться вполне рабочий элемент. После втулок подлежат проверке стабилизаторы. После этого осматривают скобы, идущие к лонжерону.

Зазоры в подвеске

Зазор между ступицами можно отрегулировать — главное, придерживаться инструкции. Ресурс подшипников ограничен, при чрезмерном сжатии колесо не вращается. Оптимальный зазор для машины — 15 мм. Баллонный ключ поможет отрегулировать подшипники (дополнительно пригодится ключ на 27).

Используя молоток, можно подбить ступицу, поставить ее на место. Если зазор более 0.15 мм, хорошо ощущается люфт. Колесо должно свободно вращаться в вертикальной плоскости. Если рядом есть напарник, попросите его во время прокрутки колеса нажимать на тормоз.

Внимание! В момент срабатывания педали люфт может проходить, это свидетельствует о проблеме с подшипником.

Используя бородок, снимают верхний колпак. Если при осмотре оказывается, что гайки устарели, их лучше заменить. Когда подшипники находятся в новом положении, важно, чтобы крепления не подвело. То есть гайки затягивают до конца. При фиксации гайки ступицу удерживают при помощи ключа.

Инструмент лучше держать под углом 90°. Для максимальной затяжки узла необходимо временно ослаблять и подтягивать гайки. После манипуляции необходимо вновь проверить вращение колеса. Если люфт отсутствует, значит, все сделано правильно.

Смазка элемента

Завод-изготовитель четко определяет сроки проведения смазки. Водители не всегда следуют инструкциям, забывая об этой процедуре или используя некачественные масла. Если технология нарушена, скорость износа деталей увеличивается. Чтобы исправить ситуацию, надо перепроверить инструмент. В отличие от регулировки зазора, процедура предполагает снятие колеса.

Когда диск отсоединен, можно оценить тормозные колодки. В мастерской никогда не трогают шланги. Даже при отсоединении суппорта они остаются на месте. Чтобы элемент не мешал, он подвешивается на веревку или проволоку.

Важно! При снятии суппорта открывается доступ к резиновым держателям.

Когда кронштейн заблокирован, прикручивают гайки. Лучше придерживать кольца, чтобы они не выскочили. На этом этапе работы потребуется съемник. Основная задача — снять палец рулевого шарнира. Элемент фиксируется на подвеске за счет трех гаек. Когда крепление высвобождается, можно снять кулак со всей начинкой. Чтобы добраться до сальника, пригодится отвертка, но при этом важно не повредить ступицу.

Промывают элемент при помощи керосина, смазку используют для суппорта и подшипников. Подготовленный литиевый раствор необходим для обработки колец, внутренних и внешних элементов. Сборка происходит в обратном порядке. В конце процедуры выполняют регулировку зазора.

Замена ступичного подшипника

В мастерской неохотно берутся за замену ступичного подшипника. Процедура деликатная, отнимает много времени. Если все оставить без изменений, появится значительный шум в колесе. Основная задача — произвести замену, отрегулировать элемент. Для работы из набора пригодится смазка, керосин, набор ключей, бородок.

Инструкция выполнения:

  1. Демонтаж поворотного кулака.
  2. Осмотр колец.
  3. Проверка роликов.
  4. Снятие кольца.
  5. Установка поворотного кулака.

Процесс начинается с демонтажа поворотного кулака, важно высвободить ступицу. Во время работы контролируют положение дистанционного кольца. Детали промывают керосином.

Важно! При осмотре элементов беговые дорожки легко повредить.

Если взглянуть на ролики, наблюдается их частичная или полная деформация. Это могут быть потертости или глубокие трещины. За счет этого машина на ходу издает неприятные звуки. Для высвобождения внешних колец пригодится бородок. Элемент проще всего подбить, постукивая молотком. Новички допускают ошибку, прикладывая излишнюю силу. При чрезмерном механическом усилии есть риск повредить кольцо. На место расположения подшипников равномерно наносят смазка. Когда подготовленный поворотный кулак установлен, можно начинать сборку узла в обратном порядке.

Заключение

Выше рассмотрена передняя подвеска Нивы Шевроле. После проведения диагностики выявляют причины неисправности. Во время работы придерживайтесь инструкции, следовать поэтапному плану.

Подвеска Шевроле Нива, диагностика и ремонт

Ремонт или произвести диагностику можно как специализированном автосалоне, так и самостоятельно. И чтобы с экономить средства многие отдают предпочтение второму варианту. И если вы так же отдаете предпочтение второму варианту это статья поможет вам в этом.

Отличным отечественным внедорожником является нива шевроле, передняя подвеска так же, как и на любом другом автомобиле, требует своевременного обслуживания, чтобы она служила долго.

Назначение и устройство передней подвески

Она служит для связующим элементом на шевроль нива, обеспечивающее упругости между колесом и кузова транспортного средства, благодаря восприятию и гашению колебаний действующих сил, и этот элемент позиционируется как независимый.

Также основным преимуществом данного автомобиля, как указывалось выше является наличие независимых передних подвесок. С обоих сторон имеются два рычага поперечных, пружины витые цилиндрические, телескопический амортизатор, и поперечный стабилизатор.

Так же в данной конструкции имеются такие элементы как:

Чтобы произвести диагностику нужно над смотровой ямой поставить свой авто, или поднять его специальным подъёмником, важно чтобы передние колесам были подвешены.

Читать еще:  Замена стекол на шевроле круз

Во время работы необходимо соблюдать технику безопасности. Поэтому если ямы нет нужно выбрать такое метод, при котором свой автомобиль будет хорошо зафиксирован, так если машина будет стоять только на одном домкрате, то лесть под него будет очень опасным. Очень часто применяют для работы деревянные подставки, рампы, специальные стойки. Так же когда транспортное средство поднимаете не забывайте использовать противооткатные упоры.

Какие приспособления, инструменты и расходные материалы требуются для ремонта

Ели Нива 2121 требует ремонта, потребуются такие инструменты как:

Диагностик подвесок

  1. Проверти чтобы на деталях всех резиновых отсутствовали признаки износа, старения и не было механических повреждений
  2. Также проверти чтобы на резинометаллических шарнирах, не встречались различных трещин, признаков старения, либо чтобы от арматуры не было отрывалась резина. Если вы обнаружите такие элементы их следует в срочном порядке на новые поменять.
  3. Проверти в каком состояние находятся защитные чехлы шаровых опор, а также шарниров. Если они кажутся изношены их придётся менять весь шарнир в полном сборе.
  4. Обратите внимание в каком состояние находятся втулки резиновых нижних и верхних шарниров.
  5. Проверти у нижнего и верхнего шарнира в какое состояние резинометаллические втулки рычагов.
  6. Произведите осмотр резиновых втулок у стабилизатора поперечной устойчивости, проверти в каком состояние находится крепление скобы стабилизатора, которые крепятся к рычагам и лонжеронам.

Независимый ремонт зазора ступичных подшипников

Если во время движения вы ощущаете или вибрация присутствует на рулевой колонке, то скорей всего увеличился зазор на передних колёсах в подшипниках самой ступицы, по этому их ресурс сократится, а шины начнут неравномерно изнашиваться. А если зазор и вовсе будет отсутствовать, то ступица будет туго вращаться что также приведет к снижению ресурса, поэтому его зазор должен быть больше ноль пятнадцати м.л. Регулировка передних подшипников осуществляется при помощи баллонного ключа, ключа на двадцать сем и молотка.

  • Колесо, которое находится в подвешенном состояние следует покачать, если люфт присутствует необходимо отрегулировать зазор. После этого нажмите на педаль тормоза, и покачайте колесо, если люфта нет значит зазор имеется в подшипниках.
  • Необходимо демонтировать декоративный колпак и открутить у ступицы контргайку, и чтобы она не провернулась удерживайте ее воротком. Во время ремонта ходовой во время регулировки ступицы желательно установить новые ступичные гайки, так как даже после регулировки велика вероятность того что старые займут прежнее место, что не позволит законтрить их как следует. Если такой возможности нет, то можно взять гайку с Другова автомобиля.
  • Затем нужно такрутить гайку ступицы так чтобы крутящий момент был 19.6 Н·м. проворачивая ступицу несколько раз, на девяносто градусов в двух направлениях, тем самым произойдет само установка подшипника. После этого ослабляем гайку регулировочную и затягиваем ее на 6,8 Н·м. проделав все это просто отворачиваем гайку на двадцать пять градусов.
  • После того как все сделано меняем буртик гайки, на цапе внешнего шарнира привода.
  • После того как регулировка произведена проверти как вращаются колеса, если они вращаются легко значит все хорошо. Конечную проверку можно произвести лишь после того как проедите несколько километров без торможения, оценив, как нагревается ступица.

Достоинства и недостатки в устройстве подвески Нивы Шевроле и стоит ли ее ремонтировать своими руками?

Подвеска Нивы Шевроле обеспечивает плавный ход и управляемость автомобиля независимо от качества дорожного покрытия.

От ее состояния зависит безопасность и комфорт водителя и пассажиров.

Износ элементов подвески приводят к увеличению тормозного пути. Они могут стать причиной потери управления.

Поэтому владельцам надо следить за состоянием элементов и менять или ремонтировать их при первых признаках неисправности.

Назначение и устройство передней и задней

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

  • Снижение ударных нагрузок на кузов, колеса, подшипники.
  • Обеспечение сцепления с дорогой.
  • Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

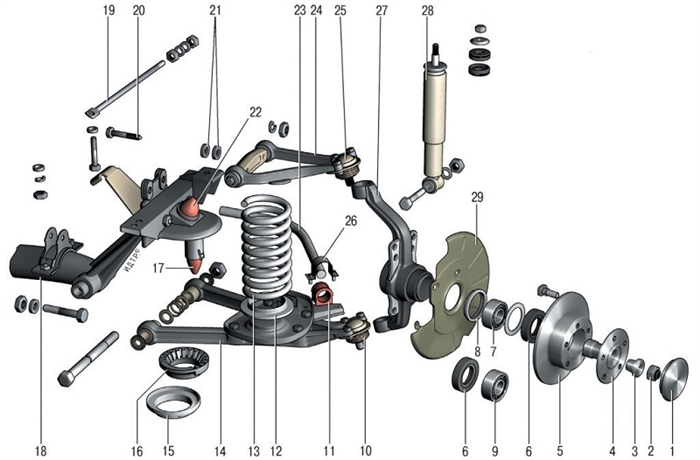

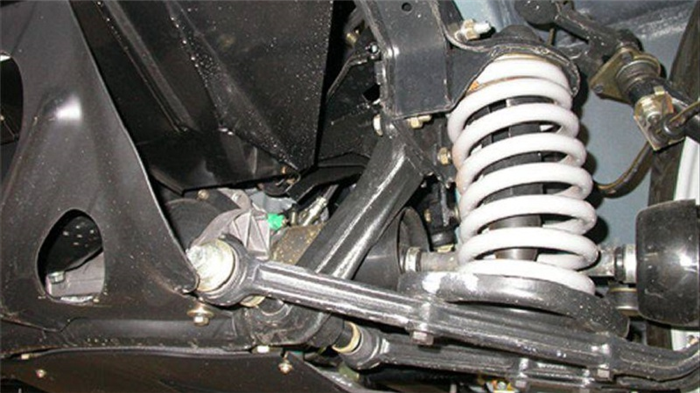

  • Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.

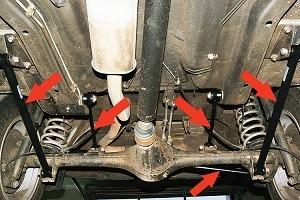

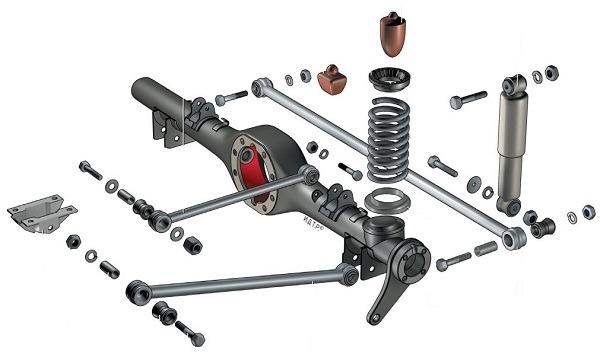

  • Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

Читать еще:  Шины на шевроле лачетти хэтчбек

Достоинства и недостатки

Машина демонстрирует неплохие внедорожные качества. Они ярко проявляются после лифтинга для установки резины с увеличенным внешним диаметром.

Комфорт в салоне сохраняется не только на асфальте. Этому способствует независимая передняя подвеска вместе с достаточно мягкими пружинами.

Однако многие владельцы Нивы Шевроле отмечают недостаточную прочность реактивных тяг, удерживающих задний мост.

Тем, кто планирует активные поездки по бездорожью, стоит позаботиться об усилении деталей. Для этого продаются комплекты усиленных реактивных тяг.

Также нуждаются во внимании шаровые опоры с сайлентблоками, которые не отличаются долговечностью. Чтобы продлить срок службы шарниров, необходимо контролировать состояние пыльников, чтобы вовремя менять их.

Основные неисправности

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Рычаги, балку и стабилизатор поперечной устойчивости не нужно менять даже через 100-200 тысяч километров пробега.

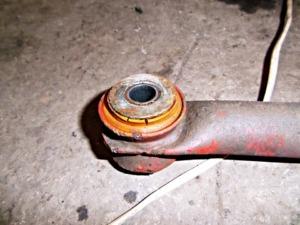

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

  • Износ сайлентблоков, шаровых опор.
  • Повреждение или растрескивание пыльников.
  • Снижение эффективности работы амортизаторов.
  • Обрыв реактивных тяг.

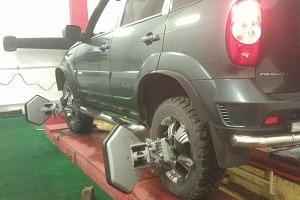

Кроме замены неисправных деталей, необходимо регулярно проверять и регулировать углы установки передних колес.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Признаки неисправностей

Часть проблем можно определить на слух во время движения. Изношенные шаровые опоры или сайлентблоки, неисправные амортизаторы или оборванные тяги стучат, скрипят или звенят при движении по неровной дороге.

Кроме посторонних звуков, неисправности подвески проявляются следующим образом:

  • Раскачивание либо прыжки кузова при проезде неровностей.
  • Увод автомобиля в сторону.
  • Увеличение тормозного пути.
  • Ухудшение управляемости.
  • Ускоренный или неравномерный износ покрышек.

Важно: повреждение пыльников можно заметить лишь при осмотре. Если вовремя не заменить их, грязь попадет в шарниры и станет причиной их поломки.

Стоит ли делать ремонт своими руками

Любой ремонт требует не только опыта, слесарных навыков и наличия стандартного набора инструмента. Большинство операций выполняется на смотровой яме или эстакаде.

Для замены шаровых опор и сайлентблоков требуются съемники, а проверка и регулировка углов установки передних колес выполняется только на специальных стендах.

Ремонтировать автомобиль своими руками стоит лишь при наличии необходимого оборудования и инструментов. Часто дешевле обратиться на СТО, чем покупать съемники или ключи для разовой работы.

Ремонт подвески — серьезный процесс, от которого зависит ваша безопасность на дороге. Если вы не уверены в своих силах или не располагаете нужными инструментами, лучше обратиться к профессионалам.

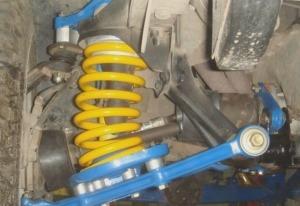

Тюнинг

В магазинах имеются готовые комплекты для модификации подвески. Популярны три вида тюнинга:

  • Лифтинг — увеличение клиренса за счет установки прокладок под пружины и установки амортизаторов с увеличенным ходом.
  • Усиление — замена реактивных тяг и других деталей на более прочные.
  • Установка пневмоподвески, которая позволяет регулировать клиренс и жесткость в соответствии с состоянием дороги

Последний вариант — наиболее сложный и дорогой. Зато он позволяет быстро настроить поведение в соответствии с условиями эксплуатации.

Важно: некоторые варианты тюнинга законодательство расценивает как переоборудование автомобиля. В таких случаях нужно пройти процедуру сертификации и внести изменения в техпаспорт.

Проверка технического состояния деталей передней подвески Chevrolet Niva

Примечания:

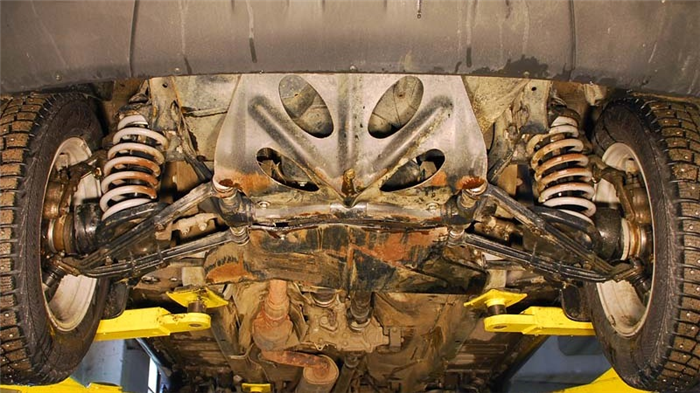

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).
Для удобства снимите соответствующее колесо.

На резиновых деталях подвески не допускаются:

  • признаки старения резины;
  • механические повреждения.

На резинометаллических шарнирах не допускаются:

  • признаки старения, трещины, одностороннее выпучивание резинового массива;
  • отрыв резинового массива от арматуры. Дефектные детали замените.

Примечание:
Особое внимание обратите на механические повреждения (деформации, трещины и т.п.) элементов подвески, особенно рычагов.

1. Проверьте состояние защитных чехлов шаровых опор.

2. Проверьте состояние защитных чехлов шаровых шарниров. Если чехлы имеют повреждения, замените шарнир в сборе.

3. Осмотрите резиновые подушки верхних шарниров.

4. Осмотрите резиновые втулки нижних шарниров амортизаторов.

5. Осмотрите резинометаллические втулки верхнего рычага.

6. Осмотрите резинометаллические втулки нижнего рычага.

7. Проверьте состояние резиновых втулок стабилизатора поперечной устойчивости и надежность крепления скоб стабилизатора к нижним рычагам.

8. Проверьте состояние к лонжеронам кузова.

9. Проверьте состояние к редуктору переднего моста.

Полезный совет:
Не торопитесь менять втулки верхнего и нижнего рычага при потрескавшейся резине, т.к. треснутая резина в этом месте не редкость, машина с трещинами проходит ещё не 1н год . Менять в случае если рычаг не начнёт брякать, скрипеть, произойдёт выдавливание или отслоение резины, смещение оси втулки.
