Снятие заднего тормозного диска лансер 10

Какие задние тормозные диски поставить на Lancer 10

Митсубиси Лансер Х – это автомобиль с серьезными разгонными характеристиками и внушительной максимальной скоростью порядка 200 км/ч.

При таких показателях безопасность вождения напрямую зависит от надежности узлов тормозной системы, в частности – задних тормозных дисков.

Лансер 10 оснащен дисковыми тормозными механизмами задних колес с автоматической регулировкой зазора. Внешняя часть задних тормозных дисков служит рабочей поверхностью для основной тормозной системы, а внутренняя центральная полость диска является тормозным барабаном для ручного тормоза. Штатные тормозные диски имеют следующие параметры:

  • Внешний диаметр – 262 мм;
  • Толщина – 10 мм;
  • Высота – 60,2 мм;
  • Разболтовка – 5х12,6 мм;
  • Диаметр окружности центров болтовых отверстий (PCD) – 114,3 мм;
  • Диаметр ступичного отверстия – 79,9 мм.

Каталог оригинальных запчастей Mitsubishi содержит следующие oem-позиции для данной детали:

Аналоги и заменители

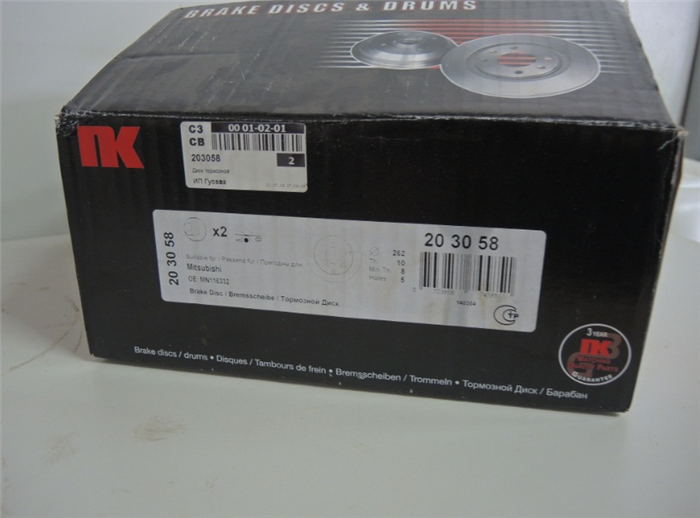

Ассортимент альтернативных тормозных дисков для Lancer X весьма разнообразен: на рынке представлена продукция многих европейских и азиатских компаний.

По опыту эксплуатации владельцев Митсубиси хорошими показателями обладают следующие модели задних тормозных дисков:

В большинстве случаев все указанные аналоги обеспечивают эффективную работу тормозной системы и имеют продолжительный эксплуатационный ресурс.

Процедура замены

Тормозные диски могут выйти из строя по нескольким причинам:

  • перегрев после сильных торможений на высокой скорости;
  • деформация при попадании на горячий диск воды, грязи и реагентов;
  • износ, вызванный некачественным материалом тормозных колодок.

Задние тормозные диски Мицубиси Лансер необходимо осматривать при каждой смене колодок. При обнаружении трещин, нарушений геометрии или утонении рабочей поверхности до 8,4 мм диски подлежат обязательной замене.

Ремонт выполняется следующим образом:

  • Автомобиль устанавливается на ровную поверхность и фиксируется противооткатными упорами;
  • Задняя часть машины поддомкрачивается, снимается заднее колесо;

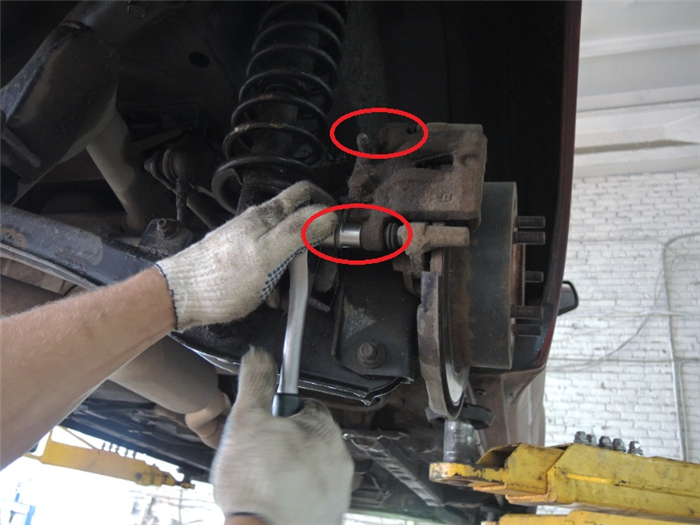

  • Ключом на 14 откручиваются направляющие шпильки тормозного суппорта;
  • Суппорт отводится в сторону и закрепляется проволокой к подвеске машины;

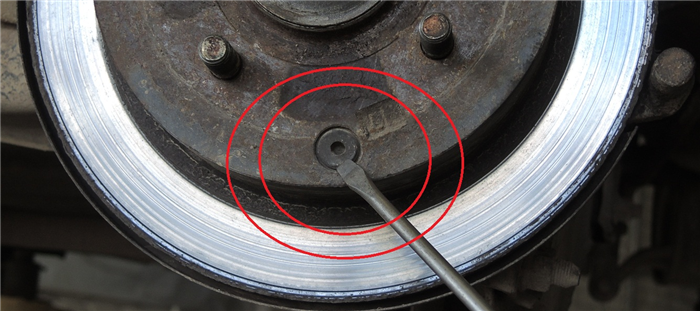

Перед дальнейшими операциями необходимо снять резиновую заглушку и через специальное отверстие в диске выкрутить регулировочную шестеренку, чтобы свести колодки ручного тормоза. Когда тормозные колодки ослабнут, можно аккуратно обстучать задний тормозной диск по кругу и снять его со ступицы.

Пользуясь возможностью, стоит проверить состояние колодок и механизма стояночного тормоза, при необходимости провести очистку, смазку системы и заменить изношенные детали.

Сборка выполняется в следующей последовательности:

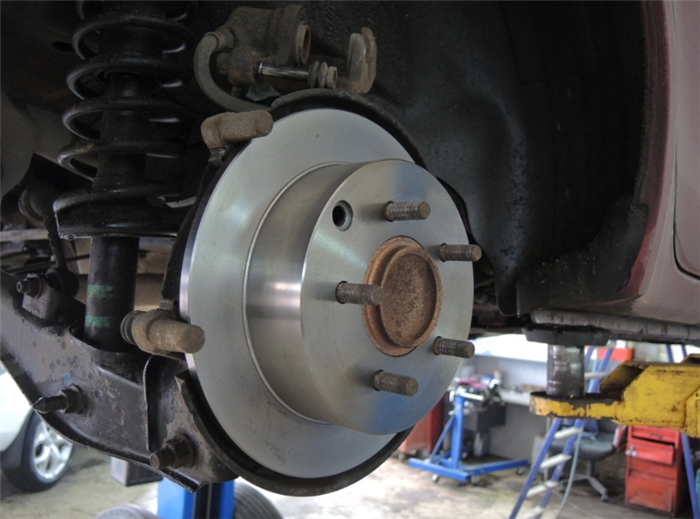

  • Новый тормозной диск одевается на ступицу;
  • Разводятся колодки стояночного тормоза;
  • Регулировочное отверстие закрывается резиновой заглушкой;
  • Суппорт с новыми тормозными колодками устанавливается на место и закрепляется винтами;
  • Прикручивается заднее колесо.

Затем вся процедура повторяется с другой стороны автомобиля.

Если попутно проводилась замена колодок ручника, необходимо отрегулировать натяжение тросов стояночного тормоза в центральном тоннеле салона.

Как снять задний тормозной диск на лансере 10

Главная / Энциклопедия ремонта Митсубиси / Энциклопедия ремонта Мицубиси Лансер 10 / Замена задних тормозных дисков на Мицубиси Лансер 10

Описание работ по замене задних тормозных дисков Mitsubishi Lancer 10

  1. комплексно проверить все детали на целостность и герметичность (манжеты, пыльники, направляющие).
  2. крайне выгодно совместить работы по замене дисков, колодок и диагностике системы тормозов, ведь всё равно там всё разбирается.
  3. не стоит гнаться за дешевизной и покупать самый дешевый неоригинал. Диски или колодки могут или противно скрипеть при торможении или стираться очень быстро.
  4. нужно проверять наличие смазки в суппортах, направляющих.
Читать еще:  Что такое тормозной путь

Так же значение в скорости изнашивания имеют смазанные направляющие – не забывайте производить эту операцию. Чем чаще – тем лучше. Технику лишней смазкой не испортишь. Отдельно стоит отметить езду за городом – застрявший камень может очень прикончить тормозной диск. При замене тормозных дисков следует осмотреть и колодки и возможно поменять задние тормозные колодки (ссылка на работу) – ведь гораздо выгодней поменять и их, что снизит конечную стоимость счёта на эти работы.

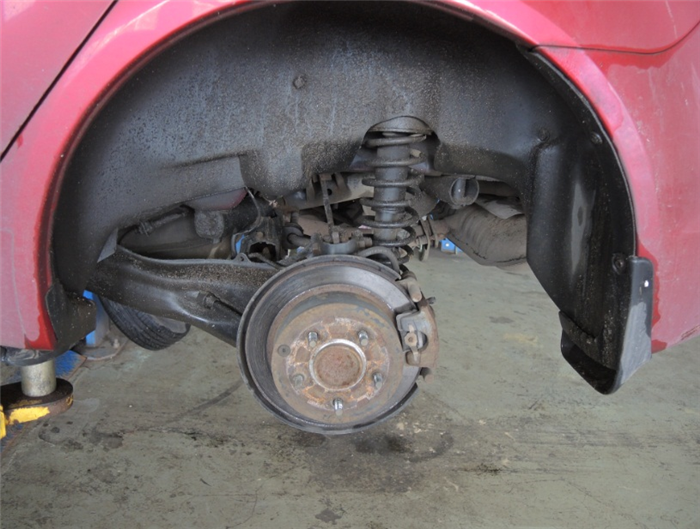

Отворачиваем задние колёса.

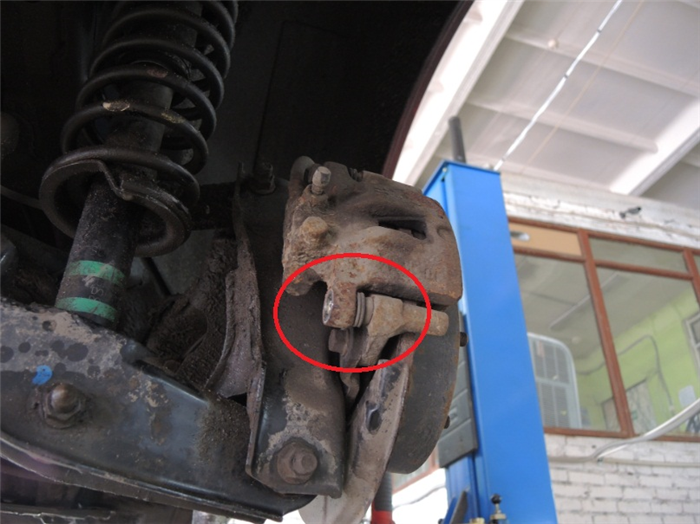

Далее отворачиваем направляющие (тормозные «пальцы»).

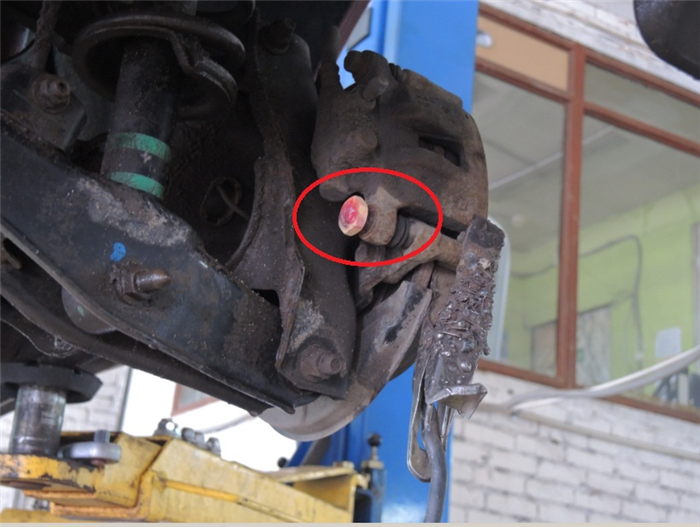

В данном случае нижняя направляющая прикипела намертво и головка болта «слизалась». Для отворачивания привариваем новую гайку к головке, для того, чтобы было за что зацепиться гаечным ключом.

Наконец-то нижняя направляющая поддалась, и мы её отвернули.

Отводим в сторону тормозную скобу и извлекаем тормозные колодки, аккуратно обстукиваем тормозной диск по кругу и снимаем его. Предварительно через маленькое окошко в нём сводим колодки ручного тормоза.

Устанавливаем новые тормозные диски, а сборку производим в обратной последовательности. Не забываем проверить колодки ручника – возможно, их тоже потребуется заменить.

После установки тормозного диска Мицубиши Lancer 10, необходимо подвести тормозные колодки стояночного тормоза обратно, с помощью той же гайки (см. выше).

Устанавливаем обратно тормозную скобу и затягиваем направляющие, предварительно щедро смазав их специальной смазкой.

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск.
Минимально допустимая толщина тормозного диска _ 8,4 мм. Если толщина одного из дисков меньше указанного значения, замените оба диска. При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.
1. Снимите колесо со стороны заменяемого диска.

2. Выверните направляющие пальцы тормозного суппорта и отсоедините суппорт от продольного рычага подвески.

3. Привяжите тормозной суппорт проволокой к пружине, чтобы удержать его от падения.


4. ..и снимите тормозной диск

Примечание
Если снять тормозной диск руками не удается, спрессуйте его со ступицы, аккуратно нанося удары по обратной стороне диска через деревянную проставку.

Для предотвращения падения диска навинтите гайку на одну из шпилек крепления колеса.
5. Установите тормозной диск в порядке, обратном снятию.

Примечание
Перед установкой диска тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины. так как даже мельчайшая частица, зажатая между привалочными поверхностями. вызовет биение диска и вибрации при торможении.

Полезный совет
Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхностях диска, образовавшиеся с обеих его сторон в результате износа.

Источник: Руководство по эксплуатации Mitsubishi Lancer X

Замена задних тормозных колодок и дисков на Mitsubishi Lancer IX и X аналогична. Именно поэтому эту инструкцию по замене заднего тормозного диска и колодок можно назвать универсальной. Задние тормоза нуждаются в обслуживании реже, чем передние, так как на них приходится куда меньшая нагрузка, а значит у них и меньше износ. Тем не менее и для них приходит свое время, когда пора менять колодки или сам тормозной диск. Именно об этой процедуру мы и расскажем в нашей статье.

Инструменты и детали для замены тормозных колодок и тормозного диска Mitsubishi Lancer IX и X

Задние тормозные колодки имеют оригинальный номер Mitsubishi 4605A337 или 4605A479. Также возможно применение аналогов:
Textar 2401401;
Road house 21051.02;
TRW GDB 3341;
ABS 37384.

Для ручного тормоза применяются колодки с номером 91068300 или также их аналоги.

Как вы заметили, в машине применяется два пары задних колодок на одно колесо. Одни относятся к гидравлической тормозной систем, а вторые к ручному тормозу. Эту информацию мы привели к тому, что если вы будете менять «основные» тормозные колодки, то возможно следует приобрести и установить сразу колодки для ручного тормоза, чтобы не выполнять двойную работу, которая может случиться вскоре.
Тормозной диск в нашем случае взят Japan Parts DP-510. Также нам потребуется ключ на 14, жидкий ключ для того чтобы открутить заклинившие болты. Не помешает струбцина для вдавливания поршня, консистентная смазка для смазывания трущихся элементов и ключ для спускного штуцера.

Читать еще:  Меняем тормозной цилиндр на ваз 2110

Процесс замены тормозных колодок и тормозного диска Mitsubishi Lancer IX и X

Вывешиваем машину и снимаем колесо.

Вообще, данная процедура схожа с той, о которой мы уже рассказывали, а именно с заменой тормозных колодок для передней оси. Здесь также имеются направляющие шпильки, открутив которые можно снять тормозной суппорт и тормозные колодки вместе с ним.

Тормозной суппорт подвешиваем в подкрылке таким образом, чтобы не натягивать тормозной шланг. Здесь все просто.

Если вы меняете только колодки для тормозногго диска, то можно открутить одну нижнюю шпильку и повернуть суппорт вокруг верхней шпильки.

Сложнее с тормозным диском. Как правило, он «прикипает» и снять его со своего места можно только вкручиванием болтов в его корпус. Тем самым болты выдавливают диск, упираясь в ступицу, что позволяет его снять.

После снятия тормозного диска видны следы от болтов на ступице, с помощью которых мы снимали его.

После того как сняли диск, осматриваем и его. Если он имеет сильный износ то его можно проточить, если его толщина менее 8,4 мм, то его необходимо заменить.

Обычно на самом диске имеется маркировка 8,4, что указывает на минимальный предельный размер толщины. Также в суппорте имеется ревизионное окошко, через которое можно посмотреть на состояние колодок, их толщину.
Такой диск (менее 8,4 мм) эксплуатировать нельзя, так как это грозит разгерметизацией гидравлической системой и поломкой тормозов, что самое страшное, это может произойти во время движения.
Итак, осматриваем колодки и диск. При необходимости меняем детали. Установка всех деталей происходит в обратном порядке.

При установке лучше применять консистентную смазку, для деталей, которые двигаются: шпильки, поршень. Также смазка будет защищать трущиеся места и от коррозии. При обратной сборке возможно надо будет вдавить тормозной поршень. Сделать это можно с помощью струбцины, надавив на поршень через старую колодку. Чтобы поршень передвигался легче, можно открутить спускной штуцер. Ставим колесо на место, опускаем машину.

Снятие заднего тормозного диска лансер 10

Главная / Энциклопедия ремонта Митсубиси / Энциклопедия ремонта Мицубиси Лансер 10 / Замена задних тормозных дисков на Мицубиси Лансер 10

Описание работ по замене задних тормозных дисков Mitsubishi Lancer 10

  1. комплексно проверить все детали на целостность и герметичность (манжеты, пыльники, направляющие).
  2. крайне выгодно совместить работы по замене дисков, колодок и диагностике системы тормозов, ведь всё равно там всё разбирается.
  3. не стоит гнаться за дешевизной и покупать самый дешевый неоригинал. Диски или колодки могут или противно скрипеть при торможении или стираться очень быстро.
  4. нужно проверять наличие смазки в суппортах, направляющих.

Так же значение в скорости изнашивания имеют смазанные направляющие – не забывайте производить эту операцию. Чем чаще – тем лучше. Технику лишней смазкой не испортишь. Отдельно стоит отметить езду за городом – застрявший камень может очень прикончить тормозной диск. При замене тормозных дисков следует осмотреть и колодки и возможно поменять задние тормозные колодки (ссылка на работу) – ведь гораздо выгодней поменять и их, что снизит конечную стоимость счёта на эти работы.

Отворачиваем задние колёса.

Далее отворачиваем направляющие (тормозные «пальцы»).

В данном случае нижняя направляющая прикипела намертво и головка болта «слизалась». Для отворачивания привариваем новую гайку к головке, для того, чтобы было за что зацепиться гаечным ключом.

Наконец-то нижняя направляющая поддалась, и мы её отвернули.

Отводим в сторону тормозную скобу и извлекаем тормозные колодки, аккуратно обстукиваем тормозной диск по кругу и снимаем его. Предварительно через маленькое окошко в нём сводим колодки ручного тормоза.

Устанавливаем новые тормозные диски, а сборку производим в обратной последовательности. Не забываем проверить колодки ручника – возможно, их тоже потребуется заменить.

Читать еще:  Как снять форсунки с рампы ваз 2114

После установки тормозного диска Мицубиши Lancer 10, необходимо подвести тормозные колодки стояночного тормоза обратно, с помощью той же гайки (см. выше).

Устанавливаем обратно тормозную скобу и затягиваем направляющие, предварительно щедро смазав их специальной смазкой.

Производим самостоятельно замену задних тормозных колодок Mitsubishi Lancer X

Замена задних тормозных колодок на Mitsubishi Lancer X необходима в случае выявления дефектов колодок, неравномерного торможения. Срок службы задних колодок зависит прежде всего от стиля вождения и качествами из самих. Некоторым хватает колодок на 50 тыс пробега, другие стирают их чаще.

Признаки износа задних колодок

При износе как передних, так и задних тормозных колодок не трудно понятно изношены они или нет. Необходимо своевременно реагировать на них и производить замену колодок.

  • Педаль тормоза «уходит практически полностью. Это может означать либо о недостаточном объеме тормозной жидкости или износе колодок.
  • Слышен отчетливый скрип при торможении. Колодки стерты и задевают основанием за тормозной диск.
  • Неравномерное торможение. Одно колесо тормозит полностью, второе лишь претормаживает.

Если вы обнаружили один или несколько указанных выше признаков, самое время провести диагностику задних тормозов. Проверить колодки на дисковых тормозах очень легко.

Проверка задних колодок

Снимаем заднее колесо и осматриваем состояние тормозного диска и колодок. Тормозной диск должен быть ровным и не иметь борозд или заусенец. При использовании качественных колодок, в зависимости от пробега, диск будет иметь износ, но явно выделенных борозд на нем не будет.

Осматриваем задние тормозные колодки. Допустимая величина использования колодки вместе с основанием должна быть больше 5мм. Колодки должны иметь равномерный износ. При выявлении неравномерного износа, необходимо проверить тормозной суппорт.

Выбираем качественные задние колодки

С завода устанавливаются оригинальные колодки Mitsubishi 4605A336. Стоимость на данный момент составляет порядка 3500 — 4000 руб за комплект. Эти же колодки можно найти под артикулом MZ690350. Согласитесь, не очень то и дешевое удовольствие установка оригинальных колодок. Для замены можно выбрать аналоги хорошего качества, которых предлагается достаточное количество.

Аналоги Mitsubishi 4605A336

  • Allied Nippon ADB31290 (Япония) от 1400 руб
  • AMD AMDBF382 (Корея) от 900 руб
  • Bosch 0986424814 (Германия) от 1700 руб
  • Brembo P54034 (Италия) от 2000 руб
  • Kashiyama D6124 (Япония) от 1300 руб
  • LYNXauto BD5505 (Япония) от 1200 руб
  • Sangsin Brake SP2111 (Корея) от 1700 руб

Все указанные выше цены являются примерными и указаны за комплект колодок. Как видите аналогов достаточно, совсем не обязательно покупать оригинал, можно выбрать качественные аналоги.

Этапы замена колодок

Для замены потребуются накидной и простой ключи на 14 мм и большая отвертка или молоток.

С помощью домкрата поднимаем автомобиль, снимаем колесо для замены колодок.

Теперь с помощью накидного ключа на 14 необходимо открутить нижний направляющий болт суппорта.

Предварительно обработайте его любой проникающей смазкой или WD-40 и дайте постоять несколько минут.

Открутив нижний болт суппорта, поднимаем сам суппорт вверх и извлекаем старые колодки.

Со старых колодок снимаем специальные противоскрипные пластины и устанавливаем на новые колодки.

Перед установкой колодок необходимо полностью «утопить» тормозной поршень в цилиндр, так как он будет мешать установке новых колодок. Сделать это можно с помощью большой отвертки или молотка.

Устанавливаем колодки и производим сборку в обратной последовательности.

Совет! Перед установкой колодок осмотрите состояние пыльников направляющих пальцев и самого цилиндра, при необходимости смажьте направляющие специальной высокотемпературной смазкой. Например МС 1600, Liqui Moly, Molykote M-77 или другими на выбор.

После сборки суппорта и установки колеса, необходимо несколько раз нажать на медаль тормоза, чтобы поршень занял рабочее положение, а так же проверить уровень тормозной жидкости.

Сколько стоит замена задних колодок в автосервисах

По Москве цены на замену задних тормозных колодок на Mitsubishi Lancer X составляют в среднем от 700 рублей. По времени процедура занимает не более часа.

Некоторые автосервисы предлагают замену колодок за 1000 руб вместе с чисткой и смазкой направляющих суппорта высококачественной смазкой.
