Почему сгорает предохранитель печки на ваз 2107

Содержание

Перегорание предохранителя печки ВАЗ-2107 — варианты устранения проблемы

С проблемой в работе отопительной системы автомобилей семейства ВАЗ сталкивается практически каждый владелец транспортного средства. Особенно болезненны для владельцев неисправности в системе обогрева в холодные поры года. Водителя пытаются первым делом устранить неисправность в работе отопителя, чтобы обеспечить для себя и пассажиров комфортное пребывание в салоне машины.

Нередко причиной неисправности отопительной системы салона является перегорание предохранителя печки. В этой статье рассмотрим причины выхода из строя детали и варианты устранения неполадки на автомобиле ВАЗ-2107.

Замена предохранителя печки своими руками

Понять, что система отопления салона ВАЗ-2107 не работает, довольно просто. Для этого всего лишь необходимо завести машину и повернуть переключатель салонного отопителя. Если не появились звуки, характерные для работающего вентилятора печки, значит, необходимо искать причину неполадки и устранять её. Если отопительная система не функционирует ни на одном режиме, тогда чаще всего причина в сгоревшем предохранителе печки.

Сгорание защитного устройства — это самая частая поломка, которая устраняется заменой вышедшего из строя изделия. Заменить его очень просто. ВАЗ-2107 оборудован флажковыми предохранителями нового образца.

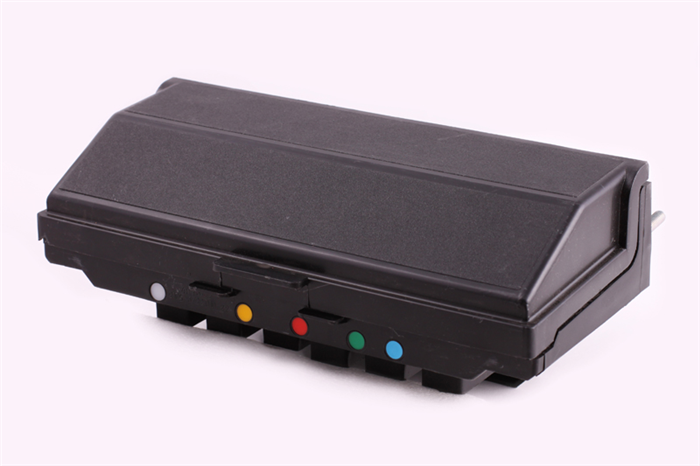

Блок защитных приспособлений расположен под капотом с правой стороны по ходу движения машины, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, надо открыть капот. Обзору откроется пластиковая крышка блока, на которой находятся обозначения и названия деталей. За систему отопления отвечает изделие с маркировкой F7 в системе реле R1. Если вышел из строя этот элемент, параллельно не будут работать прикуриватель и подсветка бардачка.

Для замены необходимо приобрести новый флажковый предохранитель на тридцать ампер. При покупке изделия обязательно обращайте внимание на его нагрузку. Не устанавливайте изделия с увеличенным номинальным значением. Это может быть чревато серьёзными последствиями, вплоть до возгорания машины.

Для начала надо демонтировать сгоревший элемент с помощью пинцета, который находится в блоке. Дальше новая деталь устанавливается на штатное посадочное место, для фиксации контактов незначительно надо нажать на изделие.

На этом можно считать работу завершённой. Если защитный элемент вышел из строя через длительную его эксплуатацию, то дальше отопитель автомобиля будет работать без проблем.

Однако часто случаются ситуации, когда сразу же после замены детали происходит повторное её перегорание. Дело в том, что предохранитель установлен на автомобиль с целью защиты электрических цепей машины от перегрева и перегорания при больших нагрузках. Повторно вышедший из строя элемент может свидетельствовать о более серьёзных неполадках в электрической цепи отопления машины.

Причины перегорания предохранителя печки и способы их устранения

Спровоцировать перегорание предохранителя печки ВАЗ-2107 может короткое замыкание в электрической цепи отопительной системы. Замыкание возникает через неисправность какой-либо детали в системе вентиляции или попадание влаги на контакты, что вызывает большую нагрузку в сети и выход из строя защитного устройства. Для этого необходимо с помощью тестера проверить цепь питания всех отопительных приборов салона. Если у вас есть знания и навыки работы по электронике, тогда для вас это не составит труда. В ином случае потребуется обращение к специалистам.

Некачественные контакты внутри монтажного блока также могут быть источником поломки вентилятора печки. Проверить эту гипотезу можно взявшись рукой за коробку с проводкой и хорошенько пошевелить ей. Если вентилятор заработал, значит, в монтажном блоке отходят контакты или имеются окислившиеся элементы. Необходимо разобрать блок, провести очистку всех контактов и заизолировать стыковые места проводов.

Иногда вентилятор начинает функционировать только после прогрева мотора. Тогда неисправность в реле зажигания, которое находится под приборной панелью и подлежит обязательной замене.

Виновником сгорания также может быть электрический моторчик вентилятора. С помощью тестера надо проверить его функционирование. Если есть напряжение, тогда надо визуально осмотреть двигатель, возможно, в нём залипли щётки. Если моторчик вентилятора вышел из строя, необходимо купить новый и заменить неработающий элемент. Залипание щёток можно устранить с помощью механической чистки изделия своими руками.

Устранив возможные источники выхода из строя предохранителя, надо заменить старый защитный элемент новым качественным изделием. После устранения неполадок деталь перегорать не будет, печка станет работать без перебоев.

Подведём итоги

При регулярном сгорании предохранителя печки не спешите менять изделие. На самом деле, изначально необходимо выявить причину возникновения этой неполадки. Сделать это можно самостоятельно, если есть элементарные знания по электронике, и тестер для проверки контактов и исправности работы элементов сети. Если же электроника — это не ваш конёк, тогда лучше обратиться к специалистам для обнаружения и устранения причин перегорания защитного элемента.

Читать еще:  Замена привода печки ваз 2110

Помните, что замена сгоревшей детали не всегда решает проблему. Только комплексный подход к модернизации отопительных элементов и устранение источников неполадок обеспечит эффективную работу отопителя и комфортную температуру в машине.

Перегорает предохранитель вентилятора печки ваз 2107

Предохранители и реле ВАЗ 2107. Неисправности электрики

Предохранители и реле ВАЗ 2107, электрические схемы

Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Блок предохранителей

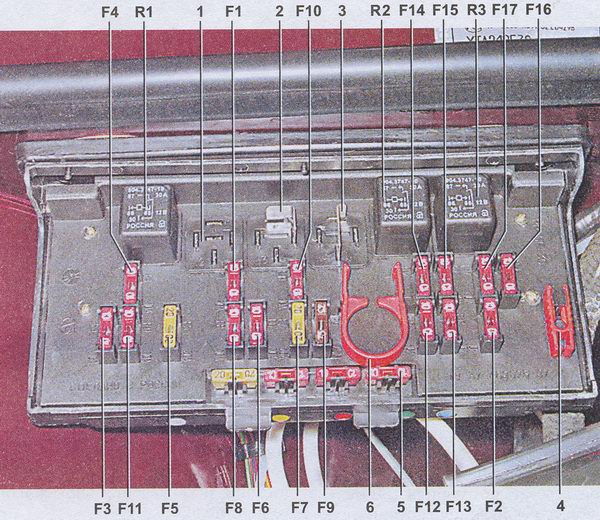

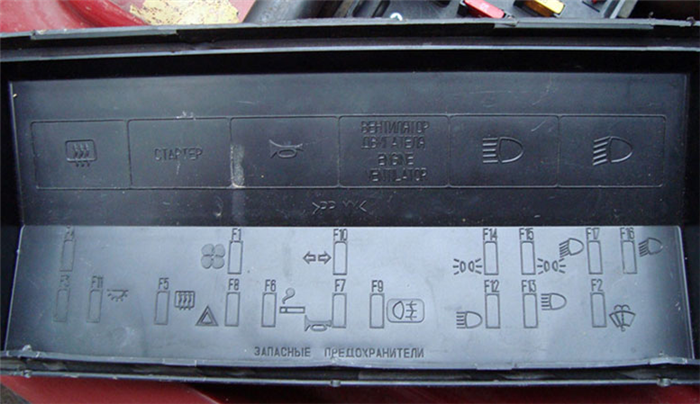

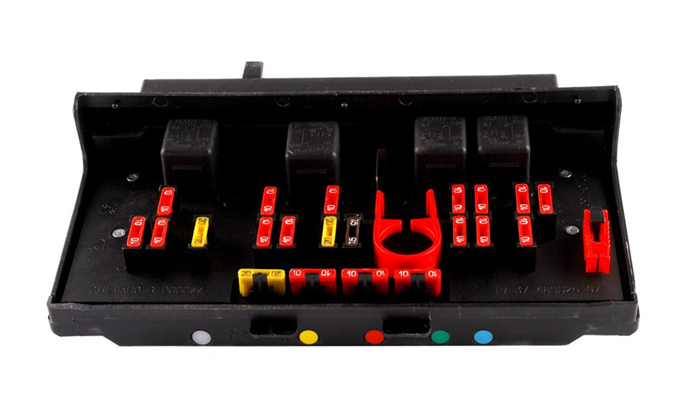

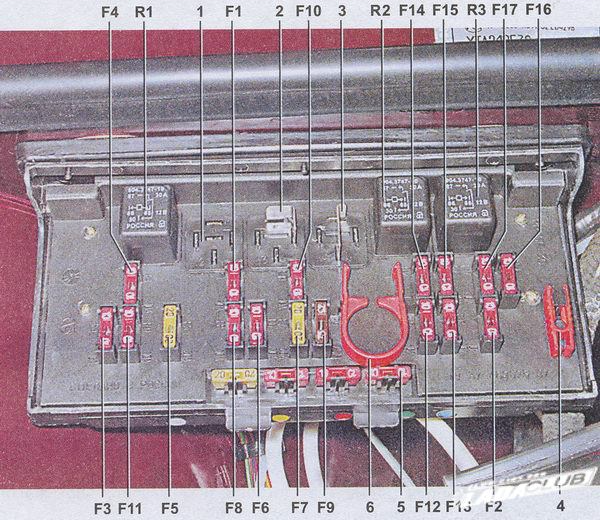

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей
5 — запасные предохранители
6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

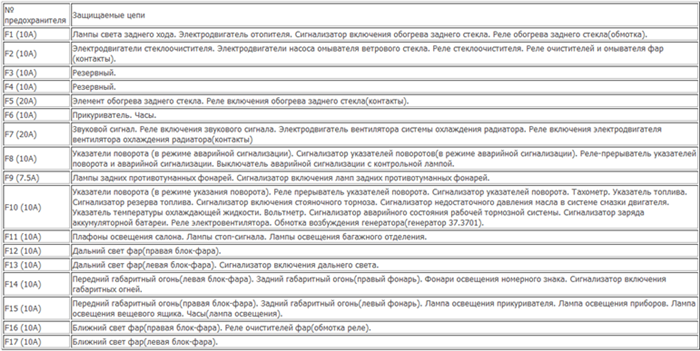

Предохранители

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.

Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).

Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный
F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

Читать еще:  Сколько весит корпус ваз 2106

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.
Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

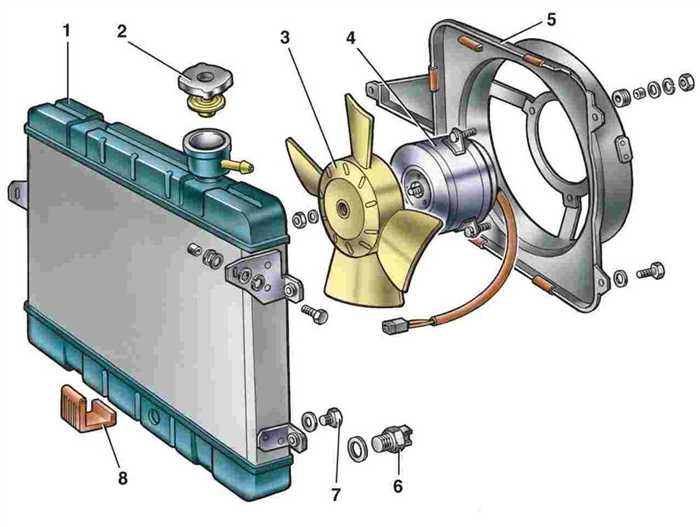

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).
Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.

Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.

Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа.

Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов. Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.

Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

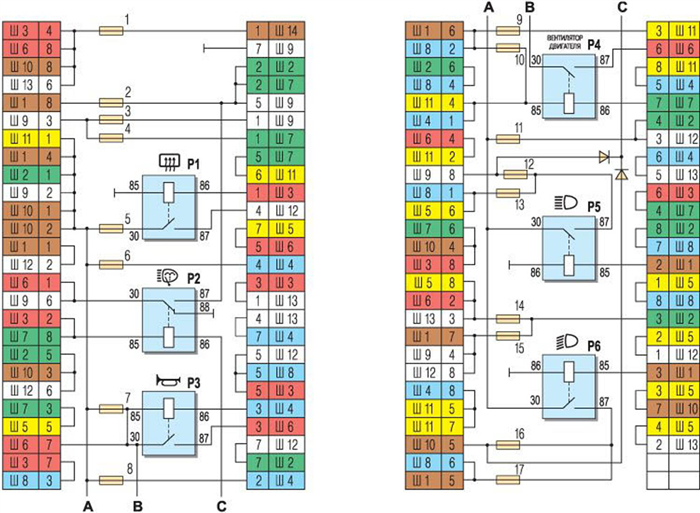

Блок предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мой транспорт

Статьи экспертов в области авто

Предохранители ВАЗ 2107 неисправности схема

Предохранители служат для защиты изоляции проводов и приборов от перегорания.
Предохранители, установленные в автомобилях семейства ВАЗ плавкие 2-х видов.

Старого образца – пальчиковые, и нового – флажковые.

Принцип работы.
В случае короткого замыкания или заклинивания вала электродвигателя, в цепи, сила тока резко возрастает, вставка нагревается и плавится, отключая прибор.
Перед заменой предохранителя на новый, необходимо выявить и устранить причину его перегорания

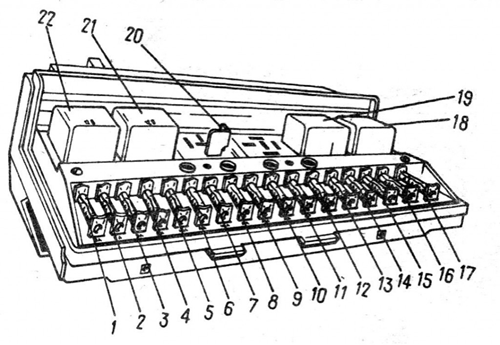

Монтажный блок реле и предохранителей автомобиля ВАЗ 2105, ВАЗ 2107.
R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; F1 — F17 — предохранители; 1 — место установки реле включения очистителей и омывателей фар; 2 — перемычка (ранее устанавливалось реле включения звукового сигнала); 3 — перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения); 4 — пинцет для замены предохранителей; 5 — запасные предохранители; 6 — пинцет для замены реле.
*На автомобиле ВАЗ 2105, ВАЗ 2107 применены предохранители флажкового типа, которые в зависимости от силы максимального тока имеют различную окраску:
7,5 А — коричневый;
10 А — красный;
15 А — синий;
20 А — желтый.

К частым причинам перегорания предохранителя можно отнести:

— На холостом ходу мигает индикатор заряда АКБ, а при включении света или повышения оборотов двигателя, мигание прекращается. Виной тому окисление предохранителя №10 он начинает работать как паразитное сопротивление. Необходимо заменить, даже если он цел, а посадочное место почистить от окислов.

Читать еще:  Ваз двадцать один четырнадцать

— Не горят фонари заднего хода, и при включении зажигания или начале движения, сгорает №1 предохранитель. Чаще всего это происходит из-за соскочившего провода с выключателя заднего хода. Находится он на крышке КПП со стороны пассажира.

— Сгорает предохранитель прикуривателя №6. В прикуривателе раскрутилась крепежная гайка и замыкает на массу.

— Соскочил провод с лампы освещения вещевого ящика и замыкает на массу. Предохранитель №15

— Сгорает предохранитель печки или стеклоочистителей. Причина в межвитковом замыкании катушек двигателя. Поможет только замена или ремонт.

Электрооборудование ВАЗ 2107 за длительное время эксплуатации показало себя с хорошей стороны, кроме некоторых «болячек» описанных выше.

Своевременное проведение ТО, периодическая подтяжка соединений проводов, зачистка контактов, содержание блока предохранителей в чистоте поможет избавиться от неприятных поломок и выхода из строя оборудования в пути.

При ремонте и обслуживании электрооборудования, необходимо придерживаться простыми правилами техники безопасности. Всегда отключайте минусовой провод с АКБ.
Не устанавливайте предохранитель больше положенного. Это может повлечь ужасные последствия вплоть до возгорания автомобиля!

Не работает печка ВАЗ 2107 (инжектор)

Отказ отопителя летом, это небольшая проблема, отказ зимой — большая. Если летом открыв окно вопрос решен, то зимой такой номер не пройдет. Статья о том, что делать если не работает печка ВАЗ 2107 инжектор, хотя диагностика подойдет и к другим моделям классики — ВАЗ 2101 — 2106.

Причины отказа печки

Если не включается печка на «семерке», то возможно:

  • неисправен переключатель вентилятора печки;
  • неисправен монтажный блок;
  • сопротивление регулировки скорости;
  • неисправен двигатель печки.

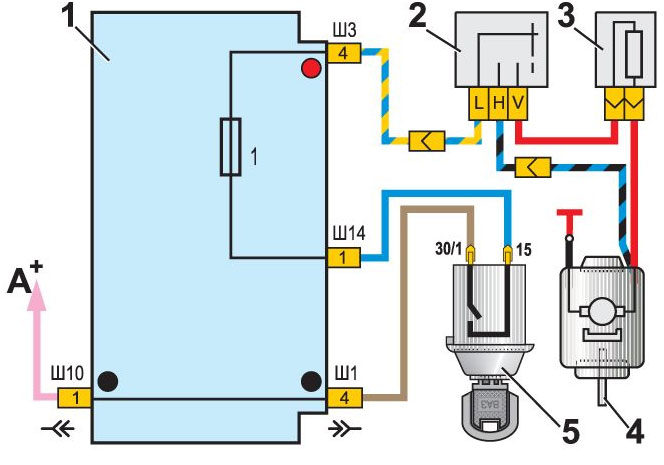

Схема подключения печки ВАЗ 2107

  1. монтажный блок;
  2. кнопка печки;
  3. сопротивление;
  4. электродвигатель вентилятора;
  5. замок зажигания.

Что бы провести диагностику нужно сделать контрольную лампу (бывают и заводского исполнения) или лучше всего иметь тестер (мультиметр). Контрольная лампа представляет собой лампочку с проводами, концы которых заканчиваются щупами.

Неисправность монтажного блока предохранитель печки ваз 2107

Если при нажатой клавише включателя печки не слышен шум вентилятора, то первое с чего надо начать осмотр, это проверить исправен ли предохранитель печки ВАЗ 2107 F1 (они подписаны и помечены на крышке) в монтажном блоке. Кроме печки он отвечает за работу обогревателя заднего стекла и фонарей заднего хода. Оценить исправность предохранителя можно в большинстве случаев на просвет, но иногда случается что его просто не видно, в этом случае лучше иметь под рукой «контрольку» или тестер.

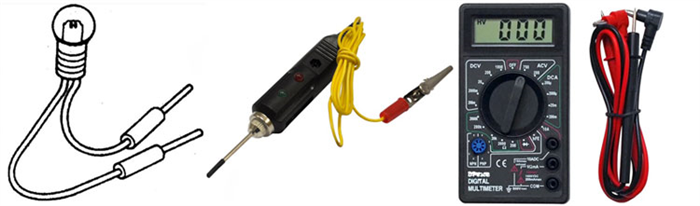

Приборы для диагностики

Для проверки подключите один щуп к аккумулятору, вторым прикоснитесь к предохранителю, а свободным концом предохранителя к второй клемме АКБ. При исправном предохранителе лампочка загорится.

Следуйте рекомендации завода и ставьте аналогичные предохранители, в данном случае 10 ампер.

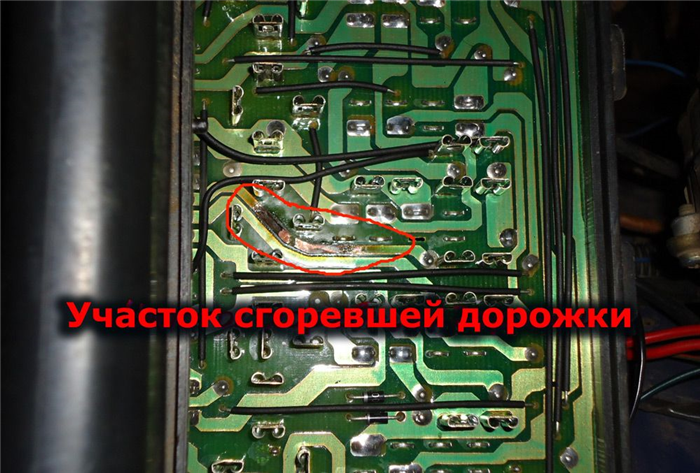

Когда при диагностике F1 исправен, а напряжения на желто-голубом проводе выключателя нет, здесь вероятно имеет место обрыв дорожек в самом монтажном блоке. Отремонтировать его можно, но нужны инструменты и навыки пайки или придется менять на новый. Подробнее о вазовском монтажном блоке в статье.

Неисправность переключателя

После предохранителя проверяем кнопку включения. Питание с блока приходит на желто-голубой провод, как уже было сказано и если напряжение на нем есть, то проверяем выключатель отопителя.

Берем кусок провода, один конец подключаем к желто-голубому и поочередно касаемся других выводов, если мотор начинает работать прикасании обоих выводов, то выключатель исправен. Если в одном из положений двигатель не работает, то делается вывод о неисправности переключателя, но для точной оценки нужно проверить сопротивление.

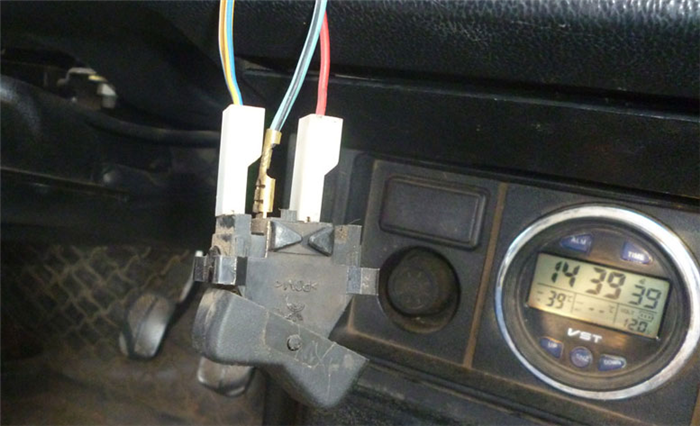

Подключение кнопки печки ВАЗ 2107 показано на фото.

Если отсутствует напряжение на обоих выводах нужна замена кнопки печки ВАЗ 2107. Для этого подденьте ее отверткой и вытащите кнопку. Вытаскиваем из старой кнопки фишки и подключаем поочередно новую.

Двигатель работает на одной скорости

В данном случае это может быть неисправность кнопки, сгоревшее сопротивление или неисправность двигателя (обрыв одной обмотки). Если кнопка исправна, а вентилятор печки работает только на высокой скорости, то первое что нужно проверить, это балластное сопротивление. Проверяется оно так же как и предохранитель, в случае обрыва замерите его.

На «семерке» проверить ее можно только сняв корпус печки, так как оно располагается внутри корпуса. В более ранних моделях оно находится под торпедой по середине, чуть ближе к водителю.

Неисправность электродвигателя печки

Основные неисправности двигателя — это заклинивание ротора во втулках или подшипниках. При такой неисправности обычно сгорает предохранитель, поэтому не ставьте предохранитель с большим током иначе приведет к сгоранию дорожек блока или проводки.

Вторая неисправность это износ щеток. В данном случае при подаче напряжения на любую из обмоток, двигатель работать не будет.

Чтобы точно убедится в исправности двигателя нужно проверить проводку подходящую к нему, так как может просто отсоединились фишки или отсоединился минусовой провод.
