Фары под ксенон на ваз 2110

Ксенон на ВАЗ 2110: установка в стандартную фару своими руками

Не секрет, что качество освещения автомобиля оказывает непосредственное воздействие на уровень безопасности. Как самого автомобилиста и его пассажиров, так и остальных участков дорожного движения.

Многие считают, что ксенон на ВАЗ 2110 устанавливается незаконно, и любой инспектор может оштрафовать вас на кругленькую сумму денег. Сегодня мы поговорим о законности ксенона и особенностях его установки на отечественную «десятку».

Вопрос закона

Легальное оборудование

Потому для установки ксенона в качестве противотуманок и основных фар вам потребуется приобрести комплект легального оборудования. На стекле фары обязательно должно красоваться надпись в виде буквы D. Она говорит о том, что в этих фарах подключаются биксеноновые фонари. Следовательно, все законно, а потому опасаться постом ГИБДД не придется.

Если у вас ксенон, но на стекле фар буква H, у вас будут проблемы. Все потому, что такая надпись говорит о том, что под стеклом обязаны находиться галогенные светильники.

Преимущества и потенциальные проблемы

Биксенон великолепно справляется с освещением дорожного полотна и прилегающих к нему участков. Это касается как головных фар, так и противотуманных. Характерная особенность ксенона заключается в излучении яркого белого света с голубым оттенком.

Ксеноном в фарах и ПТФ

Противотуманки от фирмы Bosch, которые устанавливаются на ВАЗ 2110, линзы отсутствуют. Вместо них здесь предусмотрены отражатели. От этого пучок света получается недостаточно низким.

Потому при установке ксенона очень важно установить фокусирующие линзы, чтобы биксенон вел себя подобающим образом. То есть освещал качественно дорогу, не слепил встречные машины.

Снятие

Комплект

Разумеется, без демонтажа старых фар будет невозможно установить ксеноновые устройства. Выполняется демонтаж следующим образом.

  1. Автомобиль лишается питания путем снятия минусовой клеммы с аккумуляторной батареи.
  2. Отключаются разъемы, идущие на фары. Все без исключения.
  3. С верхнего крепления демонтируются крепежи. Там располагаются болты.
  4. Демонтируется радиаторная решетка.
  5. Снимается болт, который удерживает блок фару в нижней ее части. Он там один.
  6. Далее поддевается накладка с помощью плоской отвертки и снимается.
  7. Теперь берется ключ на 10 миллиметров, которым демонтируется гайка фиксации к кронштейну.
  8. Остается извлечь блок фару.
  9. Не забудьте поддеть фиксатор цилиндра гидрокорректра с помощью все той же плоской отвертки, чтобы извлечь агрегат.
  10. Снимаются указатели поворотов. Для этого просто откручивается пара болтов.

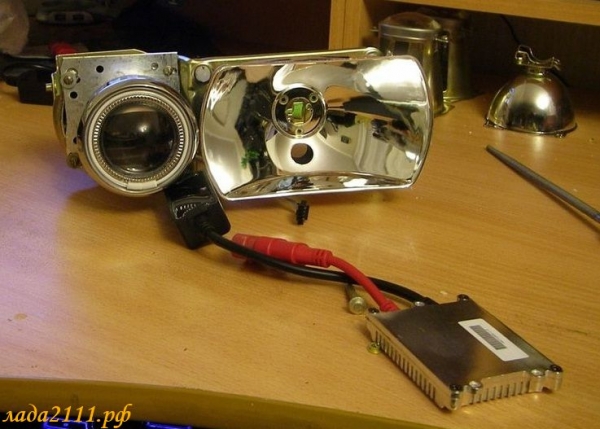

Монтаж модуля

Если вы хотите, чтобы установка ксенона на ВАЗ 2110 выполнялась в рамках закона, купите новый разрешенный модуль.

Киржач в разборе

Только обязательно учтите тот факт, что для ВАЗ 2110 подойдут «баварские» модули Hella Lens G2 . Это модуль второго поколения, имеющий более широкие линзы. Первое поколение нам не подходит.

Разумеется, конструктивно автомобили отличаются, потому придется несколько подкорректировать установку.

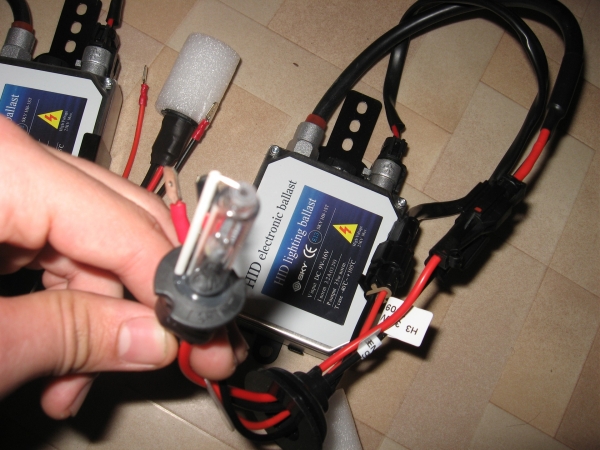

Для начала приобретите необходимые материалы. Всего по две штуки:

  • Игнитор;
  • Блок розжига;
  • Линзы Hella;
  • Биксеноновые фонари.

Если брать не новые линзы, а бывшие в употреблении, покупка всего комплекта обойдется вам примерно в 3,5 тысячи рублей. Поскольку ставить вы их будете сами, дополнительных финансовых затрат быть не должно.

Процесс доработки выглядит так.

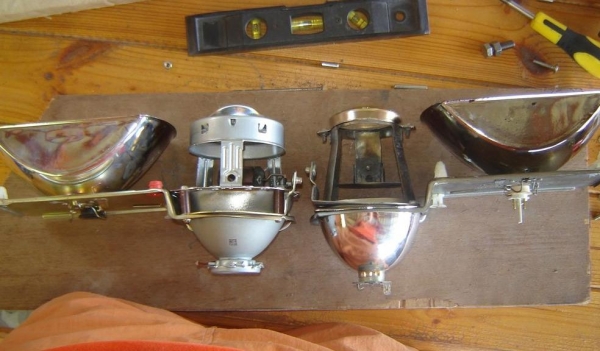

  1. Замерьте размер посадочного места, куда монтируется стандартный модуль Киржач. Теперь там будет располагаться модуль Hella. Место следует подготовить заранее.
  2. К штатной проводке подключается проводка от биксеноновой оптики. Здесь проблем не возникает, поскольку все идеально совпадает.
  3. Теперь ставится на свое место новый биксеноновый модуль.
  4. Фиксировать блок розжига можно любым удобным для вас способом, поскольку места для установки более чем достаточно в ВАЗ 2110.

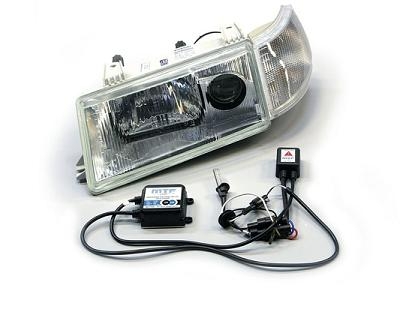

Установка в стандартную блок фару

Подготовка проводки

Сделать это удастся при соблюдении определенной последовательности действий:

  • Обязательно первым шагом является отключение минусового провода с аккумуляторной батареи;
  • Подготовьте проводку. На плюс идет желтый, на минус — коричневый провод. Два минуса и столько же плюсов обжимаются поочереди, после чего обязательно тщательно изолируются;
  • Отверстия для ламп обработайте простым подручным инструментом — напильником. Периодически проверяйте, входят ли лампочки. Если перестараться с заточкой, вернуть спиленный материал на место уже будет сложнее;
  • Теперь выполните установку биксеноновой оптики;
  • Проводку от лампочек протягивают с защитную крышку. Предварительно вам придется просверлить отверстие. Потому наличие дрели под рукой обязательно;
  • Установив фару в цоколе, зафиксируйте ее. Только ни в коем случае не намудрите в полярностью;
  • Вместе с лампой предлагается инструкция по подключению блока розжига. Следуйте ей, ничего сложного в этой схеме нет;
  • Поставьте фары на место;
  • Подключите минусовую клемму обратно на аккумулятор;
  • Если фары функционируют, включаются, как и положено, тогда работу считать завершенной рано. Остается последний, но очень важный этап — регулировка.

Как видите, ксенон на ВАЗ 2110 — это вполне реально. Но чтобы проблем с законом у вас не возникало, советуем потратить немного больше денег, но приобрести полноценный легальный модуль, чем рисковать, проезжая мимо каждого поста ГИБДД.

Читать еще:  Предохранитель стоп сигналов ваз 21 10

Тюнинг и ремонт ВАЗ 2110

Очень часто владельцев десяток не устраивает штатный свет фар. Во первых, он не достаточно хорошо освещает дорогу, а во вторых визуально он отдает желтизной, что выглядит не очень симпатично.

Поэтому в этой статье я расскажу вам, как в ВАЗ 2110 установить ксенон. Причем мы не будем здесь рассматривать обычные лампочки, которые просто светят белым (такой себе псевдоксенон), а установим реальный ксенон с блочками розжига.

Сразу отмечу, что данный вид доработки не является сложным, поэтому такой тюнинг оптики ВАЗ 2110 может сделать практически любой автовладелец.

УСТАНОВКА КСЕНОНА НА ВАЗ 2110.

Какой ксенон выбрать?

В этом разделе я не буду делать реклам, каких либо фирм. Как говорится на вкус и цвет товарища нет. Здесь я хочу рассказать о температуре свечения: 4300 К, 5000 К, 6000 К и так далее. Чем же они отличаются? Ксеноновые лампы с температурой свечения в 4300 К и 5000 К имеют на вид ярко-белый цвет. 6000 К — голубой оттенок. 8000 К — розоватый оттенок. Изначально, многие заблуждаются в том, что чем выше температура, тем лучше видимость — это не так, особенно при дожде или тумане. Ксеноновый свет с высокой температурой горения очень сильно отражается от мокрого асфальта и от тумана.
Поэтому мой вам совет, используйте ксенон в 5000 К. Это самый оптимальный вариант.

Подготовка. Съем фары.

  1. В самом начале данной доработки нужно произвести съем фары, для этого:
  2. Откиньте «минус» с аккумуляторной батареи.
  3. Отключаем питание от фары. (разъединив фишку с проводами)
  4. Откручиваем пару болтов, сверху фары, которыми она крепится к кузову.

    1. Теперь нужно снять пластмассовую решетку радиатора, так как она закрывает еще один болт.
    2. Используя отвертку подденьте декоративную накладку, сдвигая ее к центру и вытяните ее.
    3. Вот она, гайка, которой прикручена блок-фара к кронштейну. Используя ключ на «10», выкрутите ее.
    4. Теперь отключаем гидрокорректор. Используя отвертку поддеваем фиксатор, проворачиваем корректор и вынимаем с фары.
    5. На этом этапе нужно снять поворотник, это делается просто — открутив пару болтов.

Подготовка к установке ксенона закончена, теперь начинаем сам процесс.

Желательно приобрести 4 «мамы» (на концы проводов) для удобства подключения, чтобы не делать скруток.

Установка и подключение

      1. Вынимаем штатную галогеновую лампу, нажав на зажимы.

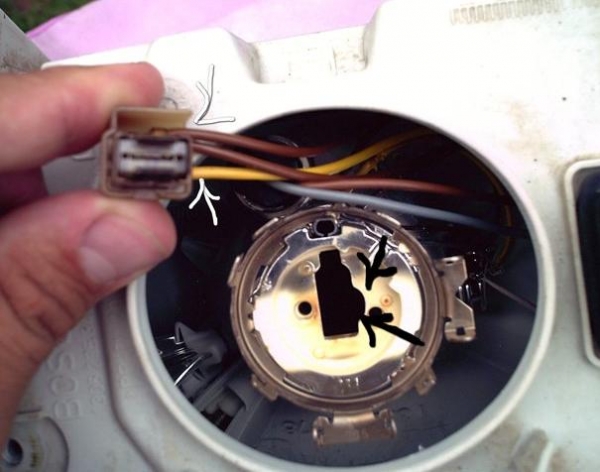

      2. Следующим этапом отрезаем провода (желтый и коричневые). Это плюс и минусы соответственно.
      3. Обжимаем 2 коричневых провода и ставим на них «мамку».

      1. Ставим на желтый(плюсовой) провод мамку.
      2. Так как у меня фары «Киржач», то ксеноновые лампы вошли на раз-два. Если же у вас фары фирмы «Bosh», то вам немного будет сложнее, в них лампы сразу не станут. Расширьте диаметр отверстия, но не перестарайтесь (можно использовать круглый напильник).

      1. Теперь нужно сделать отверстие в защитной крышке под проводку. Я использовал 23-х миллиметровое сверло.
      2. Вставляем лампу и зажимами закрепляем ее.
      3. Подключаем «мамками» «плюс» и «минус», только не перепутайте полярность, это очень важно. Так как можно «запороть» или лампы или блочки розжига.

      1. Мало установить ксеноновые лампы, нужно еще подключить их к блоку розжига. Детальная инструкция расположена на фото ниже.

      1. Итак, лампы на месте, теперь блочки. Подключаем их по схеме (должна идти в наборе с лампами).

Все готово, можно делать пробный запуск. Подключите минусовой провод к АКБ (мы в начале его откидывали). Включите зажигание и ближний свет. И наслаждайтесь красивым, ярким светом.

Осталось произвести все эти действия со второй фарой и установить фары на место.

Блоки розжига лучше крепить подальше от днища автомобиля, чтобы на них не попадала влага. Кстати, не вздумайте делать, как некоторые умельцы — НЕ заматывайте блоки в полиэтилен. Так как даже если влага попадет на блок — ничего с ним не случится, они водонепроницаемы. А вот если вы его обмотаете чем-нибудь там соберется столько конденсата, что ваш блок просто сгниет.

И еще, после установки ксенона на ВАЗ произведите его регулировку. Как это сделать можете посмотреть здесь: РЕГУЛИРОВКА ФАР ВАЗ 2110. Так как сразу пучок света может бить либо сильно вверх, либо сильно вниз. Тем самым вы будете либо слепить встречные авто — а они вам спасибо не скажут, либо свет будет бить не очень далеко — тем самым видимость дороги будет плохая.

Ксеноновые лампочки на ваз 2110: их преимущества и установка

Ксенон на ваз 2110

Как известно, ксеноновые лампочки на ваз 2110 устанавливаются в последнее время все чаще. И причин такой любви к этим источникам света множество.
Ксеноновые лампы ваз 2110 позволяют значительно улучшить световые характеристики фар и водитель будет ночью видеть дорогу, практически как и днем. Каких-либо выдающихся знаний или секретов для того чтобы установить эти лампы на свой автомобиль знать не нужно.
В данной статье будет представлена пошаговая инструкция того, как это быстро сделать.

Немного информации про ксенон

Ксеноновые лампы для автомобиля ваз 2110

Откуда появился ксенон и что это такое? Такой вопрос может задать человек, который ни разу не слышал о ксеноновых лампах, но таких людей в последнее время становится все меньше и меньше.
Первая ксеноновая лампа была придумана еще в 1940 году, а представлена была на обозрение общественности уже после войны. Ксеноновые лампы стали после этого очень популярны, так как нашли свое применение вначале в киноиндустрии, где им удалось отправить на заслуженный отдых допотопные угольные дуговые лампы.
Характерной особенностью ксеноновых ламп является их свет – голубовато-белый и очень яркий. Сегодня ксеноновые лампы нашли применение не только в киноиндустрии, но и в автомобильном производстве.
Без них невозможно говорить о прогрессе или модернизации автопромышленности.Практически половина наших отечественных автомобилей, вышедших после 90-ых не оснащены ксеноновыми лампами.
Эту установку частенько владельцы проводят сами, тюнингуя автомобиль. Результат всегда превосходит ожидания.

Читать еще:  Дроссельный узел ваз 2114 с электронной педалью

Принцип работы

Ксеноновые лампы для ваз 2110

Почему же ксеноновая лампа светит ярче обычной лампы накаливания? Оказывается основной поток света излучается в данном случае непосредственно возле катода.
Кроме того, светящаяся область лампочки сделана конусообразной формы, что имеет свой эффект. По мере удаления от катода по экспоненте, интенсивность свечения спадает.
Именно по этим причинам свет ксеноновых ламп схож к дневному свету и практически от него не отличается.

Установка ксеноновых ламп

Лампочки ксенон на ваз 2110

Узнаем, как же установить ксеноновые лампочки самостоятельно и что нужно для это знать. Но прежде проанализируем преимущества установки этих ламп по сравнению с обычными.

Преимущества установки ксеноновых ламп на Ваз 2110

Сегодня ксеноновый свет является визитной карточкой, своеобразным модным прикидом современных автомобилей, в основном импортных. И этому есть свое объяснение.
Ниже представлены преимущества использования ксеноновых ламп вместо традиционных:

  • Освещение, которое в разы лучше. Этого у ксенона не отнять, ведь по сравнению с галогеновыми лампочками ксенон ярче в несколько раз, да и цветовой спектр у этих ламп комфортнее для глаз человека.

Лампочки ксеноновые на ваз 2110

  • Ксеноновый луч не отражается во время тумана или от капелек дождя, как традиционный. Этот луч способен проникать сквозь толщу атмосферных осадков, предоставляя водителю четкую и ясную картину дороги.
  • Ксеноновые лампы сверхнадежны и имеют большой гарантийный срок. С этим не поспоришь, ведь по сравнению с галогенкой у ксенона внутри нет слабой спиральки, которая так и норовит оборваться на ухабах или неровных дорогах.

Примечание. С другой стороны на ксеноне установлен довольно сложный блок розжига, который содержит множество деталей, рискующих выйти из строя. На традиционных лампах такой блок не нужен.

  • Ксеноновые лампочки потребляют гораздо меньше энергии. Если для традиционных ламп нужно около 55 Вт на одну, то ксенон обходится всего 35-ю Вт.
    Приплюсовав столько же для двух ламп получаем разницу в 40 Вт, что согласимся не мало (лампы светят круглосуточно, согласно новым законам ПДД) и можно неплохо сэкономить на установке ксенона, если еще учитывать перманентно растущую цену на топливо.
  • Ксеноновые лампочки практически не нагреваются в процессе работы. Если опять же сравнить с галогеном, то тот от 55 Вт энергии все 40% превращает в бесполезное тепло.
    Ксенон же из 35 Вт только 7% превращает в тепло, которое не только бесполезно, но и вредно.

Примечание. Нагретые фары труднее очищаются от грязи, а если их окатить в этот момент холодной водой, то могут и потрескаться. В этом отношении прохладные ксеноновые фары смотрятся более предпочтительнее.

  • Ксеноновые лампы смотрятся эстетичнее, они престижны и стильны.

Минусы использования ксенона

Кроме плюсов от установки этих ламп, есть еще и минусы, которые было бы не честно не привести.
Хотя они и незначительны, но знать о них полезно:

  • Дороговизна. Действительно, ксенон по сравнению с традиционными лампами дороговат и позволить его установку может не каждый.
    Сюда включается не только суммарная стоимость ксеноновых ламп, но и цена блока розжига и установки, которая в нашем случае будет проведена своими руками.
  • Ксенон ослепляет встречных водителей. Это происходит из-за повышенной яркости.
    Кроме того, ослепляют обычно неправильно установленные ксеноновые лампы или полусамодельные, на которых нет предусмотренных заводских адаптированных фар.

Вот и были приведены эти два минуса, которые никак не способны повлиять на напрашивающийся сам собой выбор в пользу установки ксеноновых ламп вместо обычных.

Алгоритм проведения замены

Лампы ксенон ваз 2110 – дневное освещение

Данная пошаговая инструкция станет вдвойне полезнее, если использовать в процессе наглядные пособия.
Разбор фары:

  • Снимаем первым делом минусовую клемму с аккумуляторной батареи;
  • Теперь находим электрические разъемы фар и отключаем их;
  • Берем ключ, которым откручиваем болты, фиксирующие верхнее крепление блок-фары;

Откручиваем болты верхнего крепления блок-фары

  • Снимаем теперь радиаторную решетку;
  • Откручиваем болт нижнего крепления;
  • Берем отвертку и аккуратно поддеваем декоративную накладку;
  • Сначала накладку сдвигаем к центру, а после полностью ее вытягиваем;
  • Теперь следует вывернуть болт, фиксирующий блок-фару к кронштейну (используем для этого ключ на 10);
  • Снимаем блок-фару;
  • Берем отвертку и поддеваем фиксатор цилиндра гидрокорректора;
  • Вынимаем фиксатор из корпуса фары;
  • Демонтаж поворотника происходит путем откручивания двух крепежных винтов;
  • Из фары демонтируем галоген или традиционную лампочку (в зависимости от того, что там установлено).

Непосредственная установка ксенона на фару

Перед тем, как начать второй этап работы, следует вооружиться необходимыми материалами: 2-мя простыми креплениями и 2-мя креплениями под толстый провод (мамки).

  • После снятия галогена берем нож и отрезаем провода (нужно будет отрезать коричневый и желтые провода).

Примечание. Как правило, желтый провод, это плюс, а коричневый – минус.

  • Берем плоскогубцы и нож и зачищаем провода;
  • С помощью тонкогубых плоскогубцев обжимаем два коричневых провода и крепления для толстого провода – мамки (не забываем заизолировать их специальной лентой);

Установка ксенона на фары

  • С желтыми проводами делаем то же самое, только берем уже мамки для тонких проводов;
  • Все тщательно изолируем лентой во избежание короткого замыкания.
Читать еще:  Воздушный фильтр для ваз 2110

Примечание. Стоит знать о том, что ксеноновая лампочка в фары Киржач устанавливается без каких-либо особых проблем.
Если же на автомобиле установлены фары Бош, то придется воспользоваться круглым напильником, которым нужно будет обработать отверстие. Во время этой работы нужно быть крайне внимательным и слишком не увлекаться, а время от времени примерять лампу.

  • Вооружаемся дрелью, на которую насаживаем тонкую дрель;
  • В защитной крышке отверстия проделываем дыру диаметром примерно 23 мм;
  • Протягиваем в сделанное отверстие провода от ксеноновой лампы;
  • Теперь устанавливаем саму ксеноновую лампу через отверстие и закрепляем ее;
  • Соединяем мамки так, чтобы не перепутать плюс с минусом.

Примечание. Нужно внимательно проверить в этот момент, все ли грамотно сделано. Помним, что ошибка может дорого стоить, ведь от неправильного подключения можно испортить дорогие ксеноновые лампочки или блок розжига.

  • Подключаем блок розжига, используя специальную схему, которая идет в комплекте с ксеноном;

Схема подключения блока розжига

  • Подключаем фару;
  • Подсоединяем минусовую клемму на АКБ.

Вот и настал ответственный момент, Включаем ближний свет и если видим очень яркое свечение, похожее на дневной свет, значит установка прошла успешно!
В процессе работ своими руками очень важно использовать фото и видео – материалы. Также не помешает воспользоваться информацией из дополнительных инструкций, найденных в сети Интернет.
Цена установки ксенона в СТО довольно высока, поэтому самостоятельная замена лампы ксенон для ваз 2110 позволит сэкономить немалые денежные средства, которые и пойдут на покупку блока розжига последней версии.

Установка ксенона на ВАЗ 2110 в домашних условиях — инструкция + фотоотчет

Автор: ides · Опубликовано 12.07.2016 · Обновлено 12.07.2016

Сегодняшняя статья будет посвящена головному свету. Я расскажу вам о том, как установить ксенон на ВАЗ 2110 своими руками. То есть, благодаря данному фотоотчету вы сможете самостоятельно прокачать фары своей «десятки».

Данная работа не отличается какой-либо сложностью и вполне под силу среднестатистическому автолюбителю.

Те, кто подумал, что сегодня мы будем устанавливать «синенькие лампочки», которые прикольно светятся, скажу, что это не так, никакого псевдоксенона. Мы будем устанавливать оригинальные полноценные ксеноновые лампы. Углубляться в историю происхождения ксеноновых ламп не буду, для этого существуют поисковые системы, кому надо, тот найдет. Сегодня мы будем говорить о том, как установить это чудо техники на наш ВАЗ 2110.

Установка ксенона на ВАЗ 2110 — пошаговая инструкция. Снимаем фару

1. Первым делом нужно снять фару. Чтобы сделать это вам нужно:

  • Обесточить автомобиль, для этого снимите «минусовую» клемму с аккумулятора.
  • После этого отключите разъем питания блок-фары.
  • Используя ключ, открутите два верхних болта крепления блок-фары.

  • Снимите декоративную решетку радиатора и открутите нижний крепежный болт.
  • Поддев отверткой декоративную накладку, сдвиньте ее ближе к середине, затем полностью вытяните чтобы не мешала.
  • Используя торцевой на «10», открутите гайку крепления блок-фары к кронштейну, затем достаньте саму блок-фару.
  • Поддев фиксатор цилиндра гидрокорректора отверткой, поверните, а после достаньте его из корпуса фары.
  • Снимите «поворот», для этого нужно открутить два болта.
  • Теперь когда ничего не мешает можно достать лампу и установить ксенон на ВАЗ 2110.

    Установка требует наличия кое-каких деталей, к примеру вам потребуется 4 разъема типа «мама» (2 с простым креплением, 2 с крепежом под толстый провод).

    Как установить ксенон на ВАЗ 2110 — установка и подключение

    1. Когда фара снята и лампа извлечена, отрежьте ножом желтый и коричневый провода. Желты провод — «плюс», коричневый — «минус». Вам нужно зачистить ножом или плоскогубцами эти провода.

    2. Круглогубцами нужно обжать два коричневых провода и «маму» под толстый провод, после все как следует заизолируйте.

    3. Повторите все те же действия по отношению к желтым проводам. Только теперь вам нужна будет «мама» под тонкий провод.

    4. Я устанавливал свой ксенон в фары «Киржач», стали они без каких-либо проблем. Если же у вас установлены «Бошовские» придется помучиться. Используя подручные материалы и приспособления, вам нужно будет расширить отверстие для того чтобы в него стала ксеноновая лампа. Будьте внимательны, слишком большое отверстие может все испортить.

    5. Дрелью нужно просверлить отверстие диаметром

    23мм, затем протянуть через него проводку.

    6. Установите ксеноновую лампу в цоколь, в подготовленное для этого отверстие. Затем закрепите саму лампу.

    7. Соедините «мамки». Будьте бдительны и предельно внимательны, если вы перепутаете «плюс» с «минусом» вы можете вывести из строя ксеноновые лампы, а также блоки розжига.

    8. Мало установить ксеноновые лампы, нужно еще подключить их к блоку розжига. Детальная инструкция расположена на фото ниже.

    9. Теперь можете подключить «минусовую» клемму и проверить как работает ваш «самопальный» ксенон.

    Не знаю как у вас, а у меня лично все прошло «как по нотам». Включив ближний свет, я увидел долгожданный яркий синий свет. Радости не было предела, надеюсь и у вас все вышло.

    Когда установка ксенона на ВАЗ 2110 завершена, повторите все вышеописанные действия по отношению ко второй фаре. Сборка производится в обратном порядке. Закрепите блоки розжига в сухом и чистом месте.

    Внимание. После того как вы установите ксеноновые лампы ОБЯЗАТЕЛЬНО произведите регулировку фар, как это сделать написано здесь. Уважайте других участников дорожного движения, которые могут быть ослеплены ярким слепящим светом, который будет светить не на дорогу, а прямо им в глаза. Помните, ослепление может стать причиной серьезного ДТП.

  • Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
