Установка задних дисковых тормозов на ВАЗ 2110

Владельцы отечественной «десятки» знают, что штатная тормозная система предусматривает использование барабанных тормозов сзади и дисковых впереди .

С точки зрения надежности особых претензий к барабанам нет, однако задние дисковые тормоза на ВАЗ 2110 служат лучше, эффективнее и дольше. Особенно замена актуальна для тех случаев, когда повышается мощность силовой установки. Тормозная система обязательно подлежит модернизации.

Недостатки барабанных механизмов

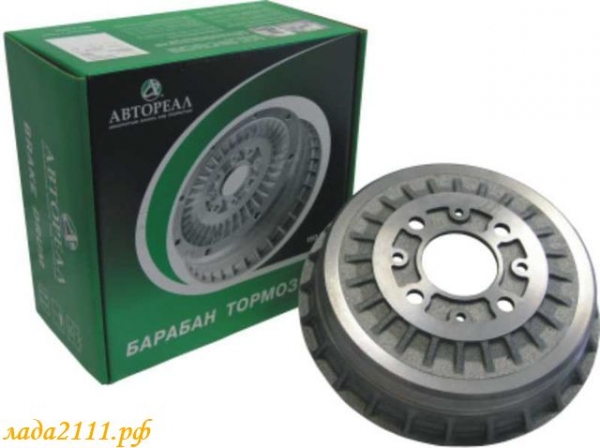

Барабанные

Несмотря на то, что барабанные тормоза грамотно рассчитаны, монтированы и отрегулированы на заводе, из-за чего вмешательство в них не требуется, определенные недостатки они имеют:

Это устаревшее решение, которое практически не встречается на новых автомобилях европейских ведущих производителей;
Если сравнивать с дисковыми механизмами, барабаны существенно уступают в эффективности;
На барабанах отсутствует охлаждение, вентиляция, что приводит к перегреву при больших нагрузках на автомобиль;
Барабаны имеют закрытое пространство, потому удалить загрязнения и продукты износа в виде черной пыли, подтеки ТЖ и попавшую влагу естественным путем не получится. Для этого проводится чистка.

Преимущества дисковых механизмов

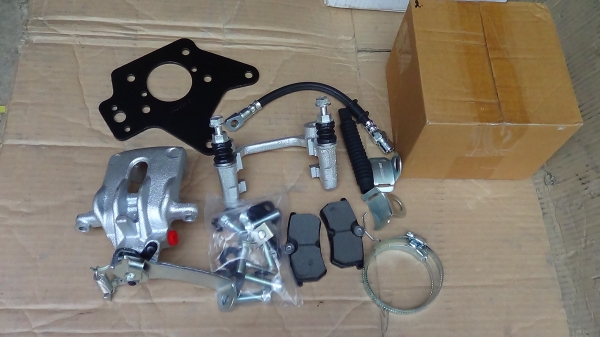

Комплектующие

К основным преимуществам замены барабанных тормозов на дисковые относят:

Повышенная надежность при торможении;
Уменьшенный тормозной путь;
Равномерное распределение тормозного усилия, что особенно важно для переднеприводной «десятки»;
Тормоза быстрее реагируют при нажатии на педаль тормоза;
Неподрессоренные массы уменьшаются;
Более эффективное охлаждение при движении по горным участкам и при резких разгонах или торможениях;
Дисковые механизмы более просты в замене и демонтаже;
Не требуется регулировать ручной тормоз после каждого ремонта. Нужно сделать это лишь раз после установки и все;
Диски не примерзают в зимний период времени после мытья, в отличие от барабанов;
Дисковые механизмы позволяют вовремя определить износ колодок.

Выбор дисковых тормозов

Диски

Сами понимаете, что на тормозах экономить глупо по крайней мере с точки зрения собственной безопасности. Также рекомендуется приобретать вентилируемые диски . Дополнительно можно оснастить опцией ABS или гидравлического стояночного тормоза.

Если вы ранее не модернизировали тормоза на передних колесах, тогда сзади устанавливаются диски на 13 дюймов. Если же впереди стоят диски больше по размеру, нежели штатные, тогда задние выбирайте на 1 дюйм меньше.

Не забудьте про важность суппорта, который выпускается в трех вариантах исполнения. Его выбирают в соответствии с диском. К суппорту прилагается тормозная колодка и шланг. Плюс в каждом комплекте имеется планшайба. Это универсальный фиксатор, который подойдет под любой тип суппорта.

Демонтаж и установка

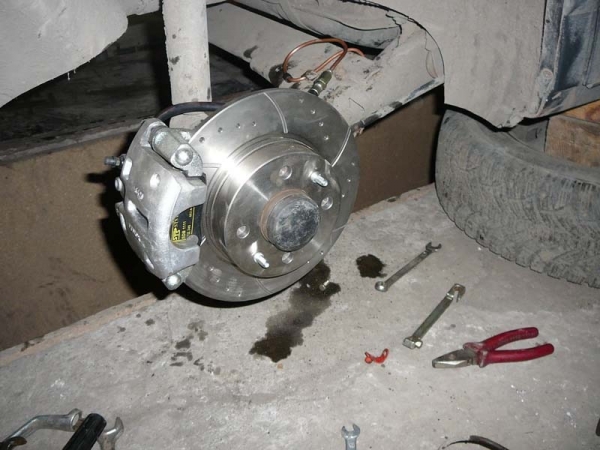

Разумеется, установить новые дисковые тормоза на заднюю ось ВАЗ 2110 вы не сможете, пока не снимите барабанные механизмы. Для их демонтажа делается следующее:

Снимается колесо;
Демонтируется барабан;
Снимаются колодки;
Откручивается тормозная трубка;
Снимается ступица с колеса.

На словах это выглядит просто, это факт. Но на деле могут возникнуть определенные сложности. Прежде всего, по причине прикипания элементов и приставания болтов крепления в результате воздействия коррозии. Дабы не мучиться с ними, обработайте заранее всемогущим средством WD40, которое позволит растворить ржавчину и «накипь», и без серьезных усилий и вреда граням крепежных элементов снять их.

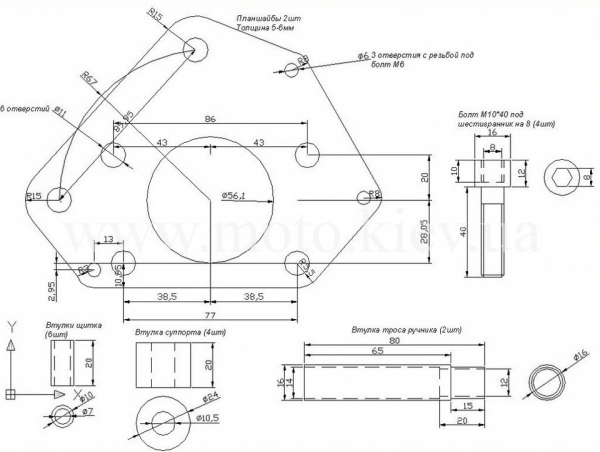

Чертежи крепежей

Теперь приступаем к установке, при котором старые барабаны отправляются на заслуженный отдых, а на их место приходят новые дисковые тормоза.

Когда вы собьете ступицу, ее нужно поставить на место.
Устанавливайте элемент через пластину с вмонтированным в нее суппортом.
Убедитесь, что все отверстия совпадают и центровка выполнена правильно.
С помощью молотка подкорректируйте угол расположения балки. Суппорт не должен в нее упираться.
На ступицу насаживайте диск тормозной системы. Между элементами ставится дистанционная шайба и скобами диск фиксируется на своем новом месте.
Установите теперь тормозные колодки, подобранные именно под ВАЗ 2110.
Сперва к суппорту прикрепите тормозной шланга, а затем соедините его с трубкой.
Фрикционный материал колодки обязательно частично стачивается. Это нужно для того, чтобы тормозное усилие на задних тормозах оказалось меньше, чем на передних.

Проверка качества установки

Вентилируемые

Когда вы завершите процесс сборки, обязательно проверьте, насколько герметично была выполнена установка на каждом из колес.

Нажмите на педаль тормоза. Если вы все сделали верно, нажатие будет сопровождаться тугостью, усилием;
Вы или ваш помощник нажмите на педаль еще раз, а второй человек тем временем начнет поворачивать новые дисковые тормоза;
Если сдвинуть ничего не удалось, значит, сборка выполнена качественно и надежно.

Регулировка

После установки дисковых механизмов обязательно проводится процедура проверки герметичности и, конечно же, прокачка .

Но на этом работу считать завершенной нельзя, поскольку требуется отрегулировать тормозное усилие.

Эффективность дисковых тормозов значительно выше барабанных, потому регулятор усилия торможения подлежит обязательной настройке.

Этот узел расположен у левого колеса, закреплен на кузове и имеет соединение с балкой по средствам небольшой тяги.
Крепление тяги к регулятору (колдуну) ослабьте, переместите ее на 2-4 миллиметра назад.
В таком положении тяга фиксируется.
Подобные манипуляции позволяют обмануть колдуна. Он будет распределять меньшее тормозное усилие на задние тормоза.
Покатайтесь на машине при благоприятных погодных условиях в течение нескольких дней после замены тормозной системы, аккуратно тормозите, не давите резко на педаль.
Обратите внимание на тот факт, что «прокатка» может как позитивно, так и негативно отразиться на поведении автомобиля. Если машина ведет себя хорошо, значит, вам удалось правильно заменить барабаны на диски. При возникновении проблем с устойчивостью и балансом тормозов, регулировку желательно доверить специалистам с хороших станций технического обслуживания.

Читать еще: Удаление запахов в авто

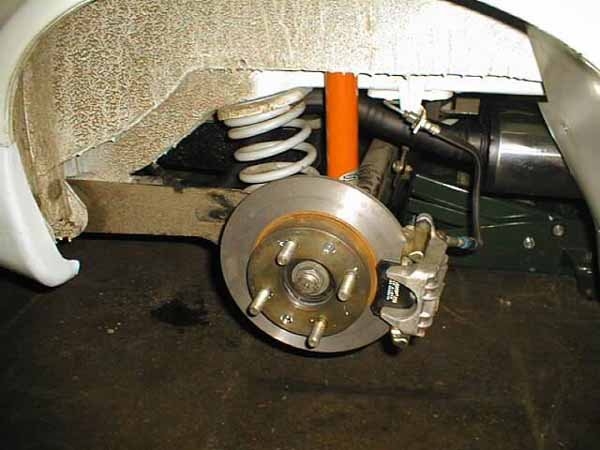

Установка дисковых механизмов сзади — это грамотное и правильное решение для всех владельцев ВАЗ 2110. Конечно, если барабаны ведут себя хорошо, на качество торможения нет нареканий, и вы не собираетесь повышать мощность силового агрегата, тогда ярко выраженной потребности в переходе на дисковые тормоза нет. Но если вы это со временем сделаете, вы наглядно на собственном примере ощутите разницу между дисками и барабанами.

Самостоятельная установка на ВАЗ 2110 задних дисковых тормозов

Обычно «десятки» имеют задние барабанные тормоза, но сегодня можно купить и даже самостоятельно установить на ВАЗ 2110 задние дисковые тормоза, которые идеально подходят, без особых усилий и сложностей монтируются. Все, кто их установил, утверждают, что у них масса преимуществ.

Плюсы

Рассмотрим, в чем же дисковые тормоза лучше проявляют себя, чем барабанные:

Торможение становится более надежным, уменьшается тормозной путь;
Тормозные усилия распределяются более равномерно, учитывая, что ВАЗ 2110 – переднеприводный автомобиль;
Возникает эффект более быстрого срабатывания после нажатия на педаль;
Снижаются неподрессоренные массы;
Лучше происходит рассеивание тепла, что особенно важно во время движения на горной дороге или при активных разгонах/торможениях. По этой причине тормозная система лучше охлаждается;
Дисковые значительно проще демонтировать и менять;
Исчезает необходимость регулировать ручник после каждого ремонта задних тормозов, хотя в первый раз придется это сделать;
Не примерзают зимой после мойки, как барабанные;
Дисковые задние тормоза, установленные на ВАЗ 2110, значительно удобнее контролировать и своевременно замечать износ колодок.

Заменить задние тормозные колодки в случае их износа поможет данная статья: https://vazweb.ru/desyatka/tormoza/zamena-zadnih-tormoznyh-kolodok.html

Минусы

Не обошлось в замене тормозов на дисковые и без знаменитой «ложки дегтя», хотя касается она скорее именно тех проблем, которые может вызвать их установка.

Во-первых, их монтаж на ВАЗ 2110, наши органы правопорядка рассматривают как изменение конструкции.

Что это может повлечь за собой?

Штраф при прохождении техосмотра;
Можно оказаться элементарно неправым в спорном ДТП, если сотрудники ГИБДД акцентируют внимание что у вас «не правильные» тормоза;
Да и страховая компания тоже может счесть это причиной для невыплаты страховки.

Во-вторых, дополнительно нужно будет дорабатывать ручник – или менять его на гидроручник, хотя последний со временем ослабевает.

Статья, содержащая пошаговую инструкцию по замене троса ручника, находится здесь: https://vazweb.ru/desyatka/tormoza/zamena-trosa-ruchnika.html

В-третьих, необходима доработка или тщательная регулировки колдуна, чтобы на ВАЗ 2110 задние колеса не тормозили сильнее передних, так как это непременно вызовет занос, особенно на льду или мокром асфальте. Для этого иногда даже приходится на четверть, а то и больше стачивать колодки.

Особенности конструкции

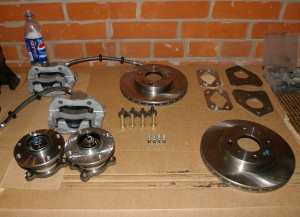

Задние дисковые тормоза лучше приобретать полным комплектом. На Ваз 2110 подходят тормозные диски 13 или 14 дюймов (вентилируемые или не вентилируемые). Постарайтесь приобрести сертифицированные диски, чтобы их не пришлось дорабатывать.

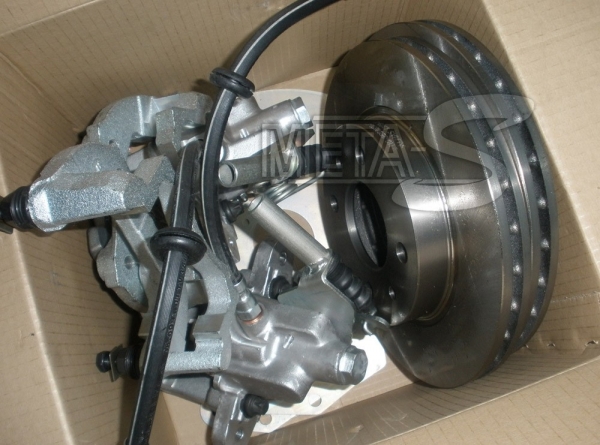

Комплект задних дисковых тормозов с необходимыми комплектующими

Нужен также суппорт, бывающий трех видов, поэтому подбирать его нужно именно под соответствие диску. С суппортом идут шланг и тормозные колодки. В комплект входит универсальный, подходящий для всех суппортов фиксатор – планшайба.

Демонтаж

Прежде чем устанавливать дисковые, нужно демонтировать старые задние тормозные механизмы ВАЗ 2110.

Делается это так:

Снимаем колесо;
Снимаем тормозной барабан;
Убираем колодки;
Снимаем с колеса ступицу, предварительно открутив тормозную трубку.

Следует подготовиться к тому, что демонтаж будет нелегким. Мало того, что при эксплуатации тормоза имеют неприятное свойство прикипать, так еще и болты «приваривает» коррозия. Поэтому желательно гайки и сами болты обработать специальным средством (например WD 40), чтобы не сорвать их грани.

Снятую трубку важно чем-нибудь заглушить, чтобы не вытекала тормозная жидкость, а в систему не подсасывало воздух. После этого – сбивать ступицу. Лучше всего это получается, если приложить к опорному диску с обратной стороны доску или рейку, и бить по ней молотком, перемещая удары: один – снизу, другой – сверху. Так вы не нанесете серьезных повреждений диску.

Установка

Пришел черед монтировать дисковые тормоза, вместо удаленных задних барабанных.

Сбив ступицу, будем ставить ее обратно, но другим образом:

Устанавливать ее следует через пластину, в которую уже вмонтирован суппорт. Внимательно следите за совпадением всех отверстий. Особое внимание – центровке;
Далее молотком следует подрихтовать угол балки, чтобы в нее не упирался суппорт;
Теперь можно одевать на ступицу тормозной диск, проложив между этими деталями дистанционные шайбы, и закрепить диск скобой;
Ставим тормозные колодки от ВАЗ 2110;
Сначала к суппорту, а затем к трубке тщательно и надежно прикрепляем тормозной шланг;
Чтобы уменьшить тормозные усилия задних тормозов по сравнению с передними, нужно частично сточить фрикционный материал колодок.

Проверка

Проведя все вышеописанные операции – сначала на одном колесе, а затем и на втором, нужно еще проверить систему на герметичность. Первая фаза – просто нажать на педаль.

На то, что все сделано нормально, указывает то, что педаль нажимается с усилием, довольно туго.

Но этого недостаточно. Попросите кого-то другого жать на тормозную педаль, а сами в это время попробуйте повернуть детали, составляющие ваши новые задние дисковые тормоза.

Если ничего не движется, значит, у вашего ВАЗ 2110 теперь есть новые задние дисковые тормозные системы — лучше и надежнее прежних.

Для максимального сокращения тормозного пути рекомендуется установить вакуумный усилитель. Подробности: https://vazweb.ru/desyatka/tormoza/vakuumnyi-usilitel-tormozov.html

Прокачка и регулировка

После любых манипуляций с тормозной системой (неважно, ремонтировали вы задние, передние или стояночный), на ВАЗ 2110 жизненно необходимо еще прокачать тормоза, чтобы в них нигде не образовалась воздушная пробка, способная свести на нет возможность затормозить в нужный момент.

Делать это удобно вдвоем, но можно и самому, хотя для этого нужно кое-какое дополнительное оборудование. Как прокачать тормоза на ВАЗ 2110, знают многие. Главное, не забывать это делать по диагонали, всегда начиная с передних колес, причем первым прокачиваем правое.

После прокачки еще нужна проверка на тормозные усилия. Для этого нужен наблюдатель со стороны. Вы разгоняетесь и резко тормозите, а он наблюдает, как срабатывают тормоза. Должны сработать вначале передние, затем (с небольшим отрывом) – задние, причем тормозное усилие должно быть большим у передних.

Задние дисковые тормоза для «Лады-Калина»: стоп-кадры

Мы легко очаровываемся прогрессом, на веру принимая те или иные технические решения. Поэкспериментируем с задними дисковыми тормозами для «Лады-Калина»?

Лада Калина

Большинство автомобилистов знают: дисковые тормоза эффективнее и гораздо терпимее к нагрузкам, чем барабанные. Даже скептики, вероятно, согласятся — правда, сразу возразят: такие тормоза дороже (в том числе и в эксплуатации) да и к грязи диски куда менее терпимы, что весьма актуально, например, для вседорожников. В общем, тут есть о чем подискутировать.

Вспомнился мне сравнительный тест двух близких по массе и энерговооруженности автомобилей. Отличались они, в частности, задними тормозами: у одного дисковые, у другого барабанные. Который из них победил в абсолюте, каюсь, не помню. А вот разница в длине тормозного пути — всего полметра — в память врезалась крепко.

Но когда появилась возможность оценить задние дисковые тормоза на обычной «Калине», отказаться не смог. Обязательное условие — никакой кустарщины и наличие сертификата соответствия, позволяющего пройти государственный технический осмотр.

Решили испытывать два похожих комплекта разных производителей. Компания «Дарбис» (Darbis) использует схему первого «Форда-Фокус». Фирма «Авто Спорт Техника» (АСТ) предпочла конструкцию китайской «Чери». Устанавливаем, обкатываем, измеряем.

СТЕНДОВЫЕ ИСПЫТАНИЯ

Распределение тормозных сил на задней оси «Лады-Калина»:

а — барабанные тормоза

1_no_copyright

б — дисковые тормоза

2_no_copyright

ЗА СТРОКОЙ ИНСТРУКЦИИ

Признаюсь, были моменты, когда хотелось все бросить и вернуть «Калине» обычные тормоза. Сначала при демонтаже ступиц развалились основательно прикипевшие к цапфам задние подшипники, до этого без лишних звуков отходившие 70 000 км. Затем, уже при сборке первого «инородного» комплекта, почему-то не хватило длины троса ручника и пришлось спешно придумывать способы его наращивания.

Не говоря уже о таких «мелочах», как индивидуальная подгонка датчиков антиблокировочной системы (они стали цепляться за диски) или неожиданная течь в уплотнении тормозного шланга. Потратив на монтаж двух комплектов в общей сложности часов десять, убедился — работу лучше доверить профессионалу. А если желание покрутить гайки самому все же возобладает, надо запастись съемниками, расходниками и терпением.

Обкатка и притирка — отдельная тема. После установки комплекта «Дарбис» машина вдруг перестала нормально катиться. А стоило тормозам хоть немного нагреться, начинался такой гул и скрип, что вздрагивали бывалые водители соседних фур. Постепенно все наладилось, но избавиться от посторонних звуков, явно связанных с неважнецким растормаживанием колодок, так и не удалось.

Комплект задних дисковых тормозов «Дарбис» для «Калины» с АВS. Цена 10 000 рублей. При установке необходимо учитывать состояние троса ручного тормоза и специфику его прокладки. Нам пришлось изобретать переходник-удлинитель для основных ветвей. + Умеренная цена, стойкость к нагреву, стабильность показателей. — Невысокий технологический уровень проработки конструкции.

Комплект АСТ, поначалу показавшийся более правильным и завершенным (по крайней мере, он не потребовал долгой притирки поверхностей) вдруг потихоньку тоже начал подпевать предыдущему. Причем опять правой стороной! Только теперь это не было связано с нагревом, более того, в момент жестких испытаний звук как раз пропадал. Поэтому грешим на вибрацию самой длинной, правой ветки тормозной магистрали.

СОБЛЮДАЯ ФОРМАЛЬНОСТИ

Даже бегло взглянув на результаты, можно смело утверждать — чуда не произошло. После двух-трех жестких торможений со 100 км/ч «Калина» и с дисками, и с традиционными барабанами демонстрирует достаточно стабильный и одинаково неплохой результат. Конечно, на дисковых тормозах показатели стабильнее, но, когда они округляются до целых, выигрыш в тормозном пути ничтожен.

Зависимость тормозного пути «Лады-Калина» от количества торможений; V = 100–0 км/ч.

Но есть еще и водительские ощущения. Именно они позволяют довольно быстро почувствовать заметную разницу в управлении замедлением, не говоря уже о специфическом запахе подгорающих накладок, благодаря которому автомобиль с барабанными тормозами легко узнаваем на нюх.

После установки дисков в обоих случаях тормозная педаль стала более легкой и отзывчивой. Машина гораздо меньше рыскает, вне зависимости от тормозных нагрузок. Теперь замедление можно не только довольно приблизительно дозировать — им удается управлять. Но ход педали «Калины» по-прежнему велик и далек от иномарочного. Иногда даже кажется, что на барабанах он был меньше! Дело в другом: тормоза в базовом варианте отличались инертностью да и паразитных усилий хватало. Проще говоря, усилие на педали не вызывало должной реакции автомобиля.

ДО ОТКАЗА

Настоящая правда в характерах тормозов проявляется, лишь когда их заставишь хорошо потрудиться. Поначалу, когда разгоняешь «Калину» до 160 км/ч, с издевкой думаешь: «А сможет ли?». Когда наступает черед тормозить в пол, шуткам не место. Ужимки барабанного варианта заставляют заранее крепче взяться за руль.

При этом, можно не сомневаться, машина все равно проявит характер и все 130 с лишним метров будет «искать дорогу», активно рыская из стороны в сторону. Не сильно (с амплитудой примерно метр-полтора), но очень настойчиво. Диски дают не только уменьшение тормозного пути, но и более стабильное поведение. Хорошо заметна разница и на более низкой скорости 120 км/ч. Здесь «Калина» с дисковыми тормозами останавливается, как по струнке, тогда как барабаны вновь обрекают ее на небольшую, но явно излишнюю самостоятельность.

«Авто Спорт Техника» только начинает поставку на рынок задних дисковых тормозов для ВАЗов. Наш комплект один из первых, отсюда и детские болезни: например, понадобилась подгонка датчиков антиблокировочной системы. Ориентировочная цена — 14 000 рублей. Есть индивидуальная гравировка номеров оригинальных деталей и новый, с иголочки трос ручника. + Высококачественное исполнение и легкий монтаж, стабильность показателей при первых торможениях, в том числе с высоких скоростей. — Недостаточная стойкость к нагреву.

Ну а настоящее испытание — цикл из десяти торможений подряд со 100 км/ч. Барабанные тормоза начинают сдаваться на пятой-шестой попытке. Педаль вначале напрягает резко возросшим усилием, а затем проваливается. Тормозной путь к последней попытке возрастает на десяток метров.

Дисковые тормоза «Дарбис» демонстрируют поразительную стабильность: никаких побочных явлений. Лишь последнее, десятое торможение дается «Калине» чуть сложнее, чем предыдущие.

Версия АСТ выглядит уже не столь убедительно. В целом и этот комплект гораздо стабильнее базового и в первых попытках дает отличный результат, но потом в сравнении с изделиями «Дарбис» немного плывут результаты, особенно по мере роста температуры фрикционных пар. Тормозная педаль начинает потихоньку проваливаться лишь к концу испытаний.

РЕЗУЛЬТАТЫ ЗАМЕРОВ ТОРМОЗНОГО ПУТИ «ЛАДЫ-КАЛИНА», м

Главному «калиноводу» редакции Максиму Сачкову в итоге больше понравились тормоза «Дарбис», как более жесткие. А мне, наоборот, версия АСТ. Возможно, потому, что я присутствовал при монтаже обеих систем, вникая во все огрехи, а затем начинал обкатку. Изделие АСТ показалось более завершенным, удобным, доведенным до хорошего потребительского уровня.

В общем, я за диски по кругу даже на обычной «Калине». И вовсе не из-за их стойкости к нагрузкам или высоким скоростям. Куда важнее ощущения. Ну а нам теперь осталось пройти последнее испытание — техосмотр.

Установка здт на ваз

Инструкция по установке ЗДТ на ВАЗ 2101 – 2107.

В комплект поставки входит:

Суппорт левый ВАЗ 2108 – 1 шт.
Суппорт правый ВАЗ 2108 – 1 шт.
Направляющая колодок ВАЗ 2108 – 2 шт.
Шланг гибкий переднего тормоза – 2 шт.
Планшайба – 2 шт.
Шайба дистанционная – 2 шт.
Пыльник тормозного диска – 2 шт.
Полукольцо – 2 шт.
Колодки тормозные Ladasport ВАЗ 2108 – 1 комплект.
Диск тормозной ВАЗ 2108 – 2 шт.

Полуось ВАЗ 2101, доработанная – 2 шт.

Порядок выполнения работ.

Устанавливаем автомобиль на ровную площадку.
Устанавливаем противооткатные упоры.
Ослабляем болты крепления заднего колеса.
Домкратом поднимаем автомобиль, полностью выкручиваем крепежные болты колеса и снимаем колесо с автомобиля.
Снимаем тормозной барабан.
Поворачиваем полуось до совпадения больших отверстий с двумя гайками крепления тормозного щита.
Торцевым ключом на 17 мм с удлинителем откручиваем гайки крепления тормозного щита.
Поворачиваем полуось и аналогичным образом выкручиваем оставшиеся 2 гайки.
Снимаем полу ось с автомобиля. Сделать это можно специальным съемником или закрепив колесо 2мя болтами к полуоси. Резким движением на себя выдергиваем подшипник полуоси из фланца балки заднего моста.
Отвернув болты снимаем колесо.
Вынимаем полуось.
Снимаем тормозные колодки.
С задней стороны тормозного щита ключом 10мм откручиваем тормозную трубку.
Снимаем тормозной щит полностью.
Осматриваем сальник полуоси, при необходимости производим его замену.
Возьмите доработанную полуось из комплекта поставки.
Между подшипником и масло отражательным щитком установите полукольцо.
Оденьте планшайбу и сориентируйте ее так, чтобы отверстия на планшайбе и масло отражательном щитке совпали.
Оденьте пыльник тормозного диска на балку заднего моста.
Установите полуось с планшайбой в балку заднего моста. Внимание! Отвертстия для крепления тормозных механизмаов должны быть с ориентированы таким образом, чтобы томорзной механизм распологался спереди (перед мостом), отверстия должны быть направлены вниз, как на фото ниже.
Затяните 4 гайки крепления полуоси.
Закрепите пыльник тормозного диска на планшайбе.
Оденьте дистанционную шайбу на полуось. Сориентируйте шайбу таким образом, чтобы отверстия в шайбе и на полуоси совпадали.
Установите тормозной диск и закрепите его к фланцу полуоси.
Установите суппорт в сборе на планшайбу и затяните его двумя болтами М10. Внимание. Штуцер на тормозном цилиндре должен смотреть вверх.
Соедините тормозной шланг с тормозной трубкой.
Закрепите тормозной шланг пластиковыми стяжками. Закрепляйте таким образом, чтобы шланг не имел постоянного контакта с другими деталями.
Установите колесо. Для крепления колеса необходимо использовать удлиненные болты. Либо заменить болты на шпильки.
Опустите автомобиль.
Протяните колесные болты.
Повторите пункты 4- 27 со второй стороны.
Проверьте уровень масла в редукторе заднего моста. При необходимости долейте масло.
Прокачайте тормозную систему.
