Самостоятельно меняем тормозной суппорт на ВАЗ 2107

Если у машины во время движения откажут тормоза, ни к чему хорошему это не приведёт. Правило справедливо для всех автомобилей, и ВАЗ 2107 исключением не является. Эта машина, при всей её популярности на просторах нашей необъятной страны, никогда не могла похвастаться надёжными тормозами. Чаще всего на «семёрках» выходит из строя тормозной суппорт, который приходится срочно менять. Можно ли самостоятельно произвести такую замену? Да. Попробуем разобраться в том, как это делается.

Устройство и назначение тормозного суппорта на ВАЗ 2107

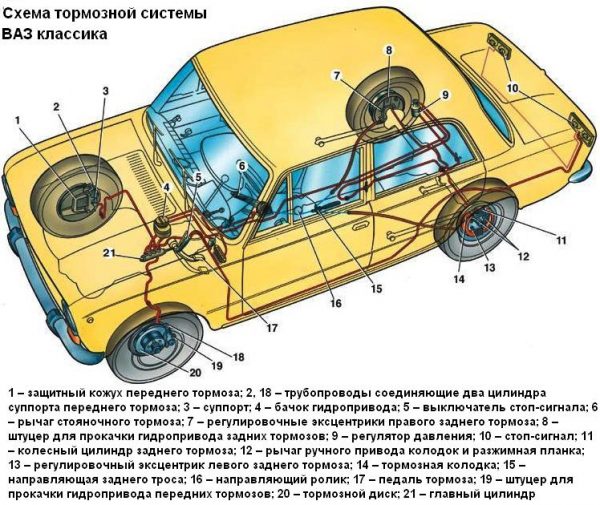

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

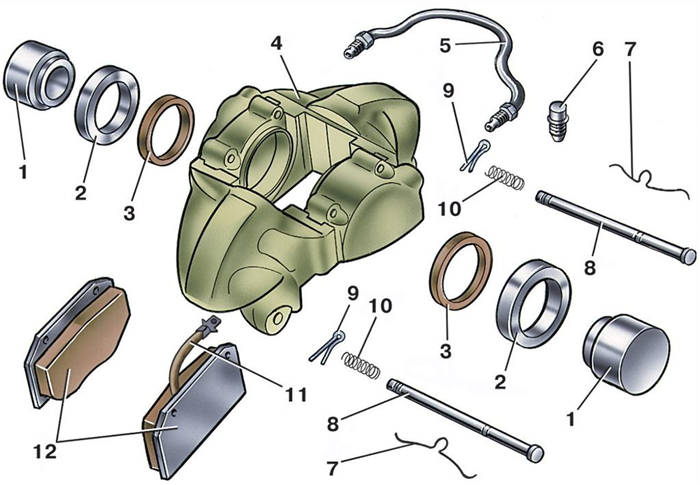

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

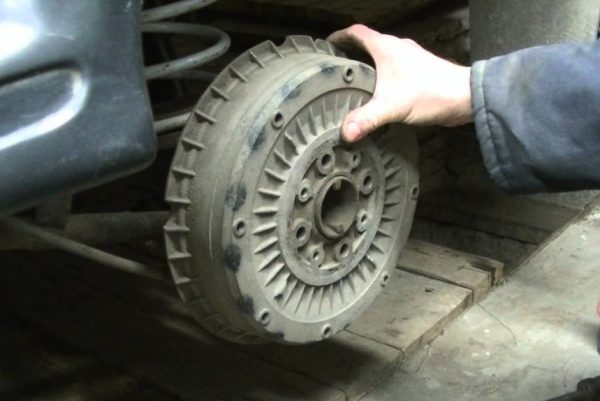

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Замена тормозного суппорта на ВАЗ 2107

Чтобы заменить тормозной суппорт на ВАЗ 2107, нам потребуются ряд инструментов. Перечислим их:

рожковые ключи, комплект;
новый тормозной суппорт для ВАЗ 2107;
отвёртка плоская;
обрезок резинового шланга диаметром 8 мм и длиной 5 см;
домкрат;
бородок.

Последовательность действий

Прежде чем снимать суппорт, колесо, за которым он находится, придётся поддомкратить и снять. Без этой подготовительной операции дальнейшая работа будет невозможна. После снятия колеса доступ к суппорту открывается, и можно переходить к основной работе.

Видео: меняем суппорт на ВАЗ 2107

Здесь нельзя не рассказать один случай, связанный с предотвращением утечки тормозной жидкости из шланга «семёрки». Один знакомый водитель, у которого не оказалось под рукой вышеуказанной резиновой затычки, вышел из положения просто: он затолкал в проушину тормозного шланга обыкновенный болт на 19, лежавший неподалёку. Как оказалось, болт подходит к отверстию в проушине идеально, и «тормозуха» не вытекает. Проблема только одна: достать такой болт из проушины получается только плоскогубцами. Тот же человек уверял меня, что другой идеальной затычкой для тормозного шланга является огрызок старого химического карандаша «Конструктор». Это толстый советский карандаш круглого сечения, его водитель с тех пор так и возит в бардачке.

Читать еще: Диодные лампы ваз 2107

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

на поздних моделях ВАЗ 2107 под крепёжными болтами тормозных кронштейнов начали устанавливать пружинные шайбы. Они тонкие, и их очень легко потерять, снимая кронштейн. Чтобы этого не произошло, под суппортом целесообразно расстелить какую-нибудь газету или тряпку. Если шайба всё-таки выскочит, отыскать её будет гораздо легче;
если водитель при замене суппорта не планирует менять тормозные колодки, то их перед извлечением следует пометить маркером или мелом, чтобы при сборке установить их на то же место. Если изменить первоначальное расположение колодок, то в негодность они придут гораздо быстрее;
если водитель решил оставить суппорт на месте и планирует поменять в нём только тормозные колодки, то покупать ему придётся не один, а два комплекта колодок, поскольку эти детали всегда меняются на двух колёсах, а не на одном. Если оставить на одном из колёс старые колодки, это неизбежно приведёт к быстрому износу и к новым нарушениям в работе тормозной системы;

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд. Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю. Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта. И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание.

Суппорт: демонтаж и установка узла на ВАЗ 2107

На передних колесах «семерки» установлены дисковые тормозные механизмы, отличающиеся высокой эффективностью. Каждый из узлов автомобиля ВАЗ 2107 имеет по два рабочих цилиндра, которые сводят колодки и зажимают находящуюся между ними деталь. Это приводит к прекращению вращения диска. В процессе эксплуатации происходит износ деталей и требуется замена неисправного суппорта новым.

Обычно причинной отказа узла становятся коррозионные процессы, стенок цилиндра и поршня. У исправного механизма они защищены от попадания влаги специальными резиновыми манжетами. Повреждение данных элементов ведет к попаданию влаги внутрь, со временем узел теряет подвижность и требуется его замена или квалифицированный ремонт. Восстановление работоспособности тормозного механизма может быть выполнено и самостоятельно.

Демонтаж узла

Для проведения ремонтных работ на тормозной системе автомобиля ВАЗ 2107 потребуются запасные части: суппорт в сборе или комплект цилиндров. Из инструмента потребуется: набор ключей, отвертки, пассатижи и молоток. Работы желательно организовать в гаражном боксе, для подсветки рабочего места используется переносная лампа. Ремонт тормозной системы выполняется в следующем порядке:

Передняя часть машины приподнимается домкратом и устанавливает на подпорку, колеса снимаются.
Производится тщательный осмотр суппорта и его очистка от загрязнений, ключом на «17» выкручиваем болт крепления тормозного шланга и сливаем жидкость в заранее приготовленную емкость.
Аккуратно разводим в стороны тормозные колодки при помощи отвертки, при этом усилие прилагается к металлическим деталям основания. Выколоткой подходящего размера выбиваются направляющие и вытаскиваются колодки.
Выворачиваем болты крепления корпуса к кулаку, тем самым высвобождая механизм, и снимаем его с тормозного диска.

Замена неисправных цилиндров, установленных в пазах суппорта, осуществляется путем его выбивания. Ремонт желательно производить в тисках, предварительно обработав пазы специальной проникающей жидкость. Установка новых цилиндров обычно не вызывает особых сложностей, они вставляются в корпус и досылаются до упора при посредстве молотка и выколотки из мягкого металла.

Установка тормозного механизма и прокачка системы

Восстановленный суппорт автомобиля ВАЗ 2107 надевается на диск и закрепляется при помощи болтов к поворотному кулаку. В зазор вставляются колодки и фиксируются направляющими пружинами, при необходимости выполняется замена деталей новыми. На место монтируется тормозной шланг и трубка, а система заправляется жидкостью до установленного уровня. Ремонт тормозного механизма заканчивается прокачкой для удаления из системы.

Данный процесс на автомобиле ВАЗ 2107 осуществляется следующим образом: на ниппель рабочего цилиндра надевается шланг подходящего диаметра. Другой его конец опускается в емкость с жидкостью. Помощник садится за руль и несколько раз нажимает на педаль тормоза и удерживает ее в таком положении. Ключом отпускаем ниппель и выпускаем воздух. Действие повторяем до тех пор, пока в емкости не прекратится появление пузырьков.

Суппорт на ВАЗ 2107: как снять и отремонтировать

Тормозная система автомобиля ВАЗ 2107 состоит из разных конструктивных деталей и механизмов. Одним из таковых устройств является суппорт ВАЗ 2107, который является составляющей частью тормозов передних колес. Рабочими механизмами суппортов передних тормозов являются цилиндрики, которые с течением времени изнашивается, как и прочие составляющие.

Где расположен передний суппорт

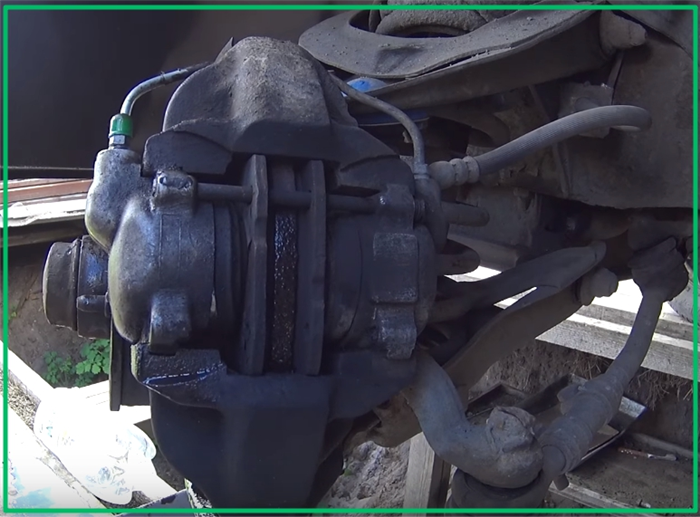

Суппорт — это своеобразный корпус тормозной системы передних колес, в котором крепятся сменные колодки, а также рабочие цилиндры. Изготавливается эта деталь из стали. Располагается на тормозных дисках. В конструкции этого устройства с двух сторон имеются параллельные отверстия, в которых расположены тормозные цилиндры. Эти цилиндры приводят в движение поршни, которые перемещаются при нажиме на педаль тормоза.

Поршни в рабочем цилиндре воздействуют на колодки, которые фрикционным слоем прижимаются к вращающемуся вместе с колесом тормозному диску. Таким образом, происходит замедление движения автомобиля. Без этого корпуса реализовать механизм дисковых тормозов практически невозможно, поэтому, когда возникают неисправности устройства, их необходимо как можно быстрее устранить. Этот механизм выходит из строя крайне редко, и служить он может до 500 тысяч км пробега, однако под влиянием некоторых факторов, срок его службы может быть снижен в 2-3 раза.

Механизм относится к категории неремонтируемых устройств, которые при выходе из строя, нуждаются в замене. Именно о том, как снять суппорт на ВАЗ 2107, подробно рассмотрено в материале, что позволит не только новичкам, но и профессионалам с большим стажем вспомнить, как это правильно делается.

Какие инструменты нужны для снятия

Перед тем, как приступать к ремонту или замене тормозного суппорта на ВАЗ 2107, понадобится выяснить, что конкретно стало причиной поломки. Чаще всего меняются колодки, которые при истирании фрикционного слоя, подлежат замене. Однако для замены колодок, нет необходимости снимать деталь.

Кроме того, из строя могут выйти рабочие цилиндры, при неисправности которых понадобится их ремонт или замена. Чтобы произвести замену, для начала предстоит снять суппорт. Для его демонтажа потребуются инструменты и материалы:

Суппорт в комплекте с новыми рабочими цилиндрами. Если сам корпус механизма исправен, то замене подлежат только рабочие цилиндры, которых в конструкции каждого устройства по 2 штуки.
Набор ключей на 10, 14 и 17.
Шлицевая отвертка.
Пассатижи с молотком.
Домкрат и бородок.

После замены понадобится залить тормозную жидкость в систему и произвести удаление воздуха — прокачать.

Снимаем суппорт на ВАЗ 2107

Снятие суппорта на автомобиле ВАЗ 2107 выполняется в следующих случаях:

Если нужно отремонтировать или заменить рабочий цилиндр.
При деформациях и повреждении корпуса механизма.

Замена тормозных суппортов ВАЗ 2107 выполняется в такой последовательности:

Выкачать из расширительного бака тормозной системы жидкость, если она еще пригодна к эксплуатации. Если она не пригодна, то можно этого не делать, так как при вывинчивании шлангов, она вытечет из системы.
Сначала нужное колесо автомобиля приподнимается домкратом.

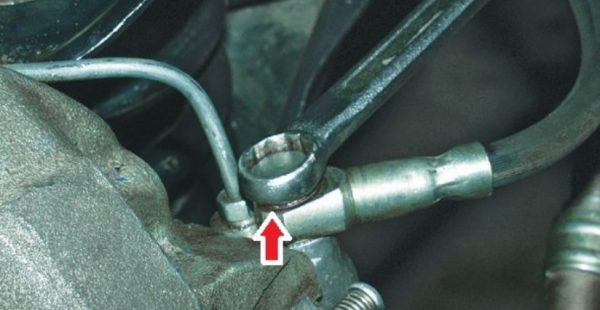

Гаечным ключом вывинтить болт кронштейна крепления тормозного шланга.
Кронштейн демонтировать для того, чтобы он не мешал проведению последующих манипуляций.
Произвести вывинчивание болта крепления резинового шланга.
Извлечь болт из посадочного места. Снимаем два уплотнительных кольца.
Слить жидкость из шланга в предварительно подготовленную емкость. Жидкость можно не сливать, но для этого понадобится вставить в отверстие наконечника, например, деревянный чепик.
Извлечь шплинты, которыми фиксируются пальцы фрикционных колодок.
Извлечь пальцы, которыми фиксируются колодки. Для их извлечения понадобится воспользоваться бородком и пассатижами.
Извлечь пружины с тормозных колодок, которые их удерживают.

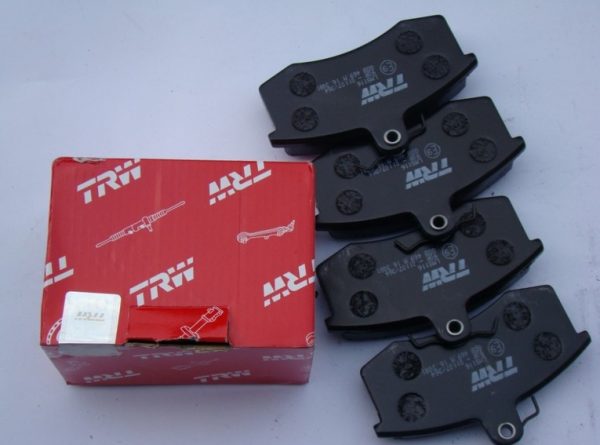

Снять фрикционные колодки. Если менять колодки не планируется, то нужно отметить, какая деталь, где она находилась.
Плоскогубцами выпрямить стопорные шайбы на болтах, которыми крепится устройство.
Вывинтить болты, за счет которых механизм крепится к поворотному кулаку.
Извлечь устройство с посадочного места.

При демонтаже суппорта нужно учитывать, что болты крепления тормозного механизма имеют разные формы головок. Требуется запомнить или отметить, какой болт, из какого посадочного места был снят.

Как выполняется ремонт

Если механизм поврежден или имеются деформации, то его требуется заменить полностью. Ремонт суппорта ВАЗ 2107 заключается в том, что выполняется замена нерабочих цилиндров. Порядок ремонта следующий:

Устройство фиксируется в лапках тисков.
Выкрутить крепления соединительной металлической трубки. После этого трубку надо демонтировать.

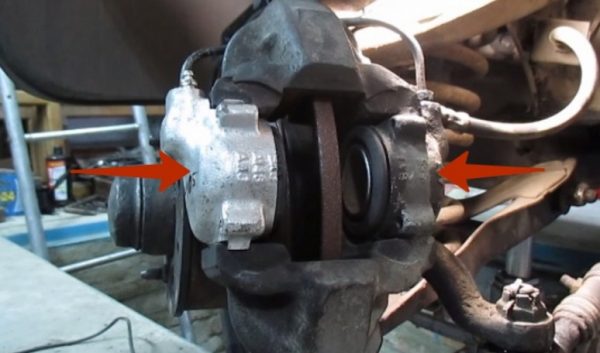

Произвести выбивание рабочих цилиндров из направляющих.
Фиксаторы демонтировать и переставить на новые цилиндры, если их нет.
Цилиндры разместить в направляющих, а затем установить соединительную трубку с последующей затяжкой штуцеров.
Если необходимо выполнить ремонт тормозных цилиндров на суппорте, то суть ремонтных действий заключается в том, что меняются резиновые уплотнители.
Чтобы произвести ремонт, понадобится снять цилиндр, а затем демонтировать резиновый колпачок с цилиндра, воспользовавшись отверткой.
Выдавить поршень наружу, после чего снять уплотняющее кольцо при помощи отвертки.
На место старого кольца нужно установить новое из ремкомплекта. Цилиндр, а также поршень и кольцо подлежат смазке тормозной жидкостью.
Установить поршень в цилиндр механизма.

Устанавливать старые детали на место можно только в случае их полной исправности и без царапин, деформаций и повреждений. В противном случае, если такие имеются, то их следует заменить.

Монтаж устройства

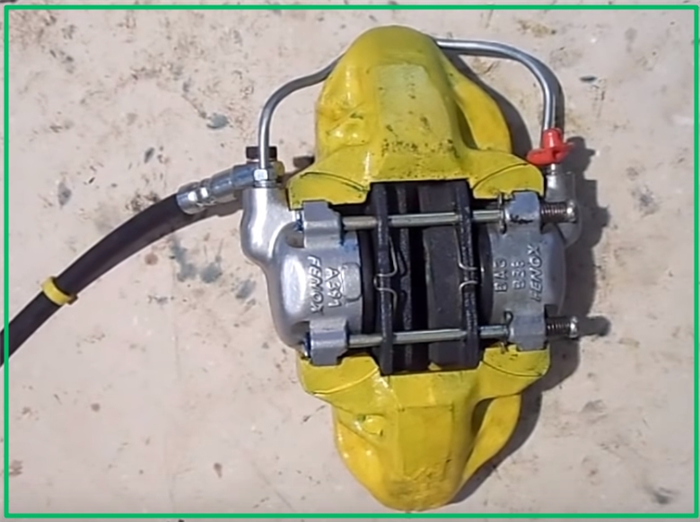

Установить передний суппорт на ВАЗ 2107 не составит труда после его снятия, ремонта и замены. Установка завершается тем, что выполняется прокачка системы для того, чтобы выкачать воздух. Если жидкость устарела (изменила цвет и потемнела), то ее необходимо заменить.

При замене суппортов полностью, нужно учитывать, что для левого и правого колес эти механизмы отличаются. После окончания работ нужно проверить исправность работы системы. На этом процесс ремонта механизма завершен, а в завершении стоит отметить, что менять их рекомендуется в паре.

Замена тормозного суппорта на Ваз 2107

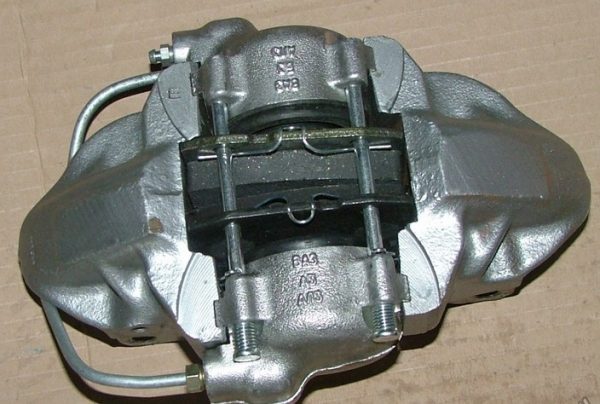

Важной частью тормозного механизма является суппорт. Он удерживает рабочие тормозные цилиндры, которые при нажатии педали сдавливают тормозной диск, замедляя вращение колеса. Со временем тормозные цилиндры и сам тормозной суппорт ВАЗ 2107 изнашиваются и колесо начинает тормозить хуже, что может привести к уводу в сторону при торможении или отказу тормозов. Поэтому данные детали нуждаются в контроле состояния и, при необходимости, в ремонте либо замене.

Где находится передний суппорт ВАЗ 2107

На “семерке” дисковые тормоза стоят только на передних колесах. На задних же применяется барабанный тормозной механизм. Поэтому в словосочетании “передний суппорт ВАЗ 2107” слово “передний” излишнее. Суппортов всего два и оба они стоят на передних колесах.

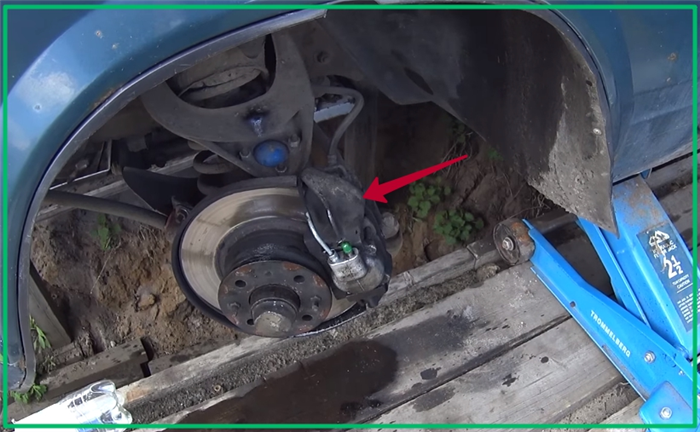

Доступ к тормозным суппортам открывается после демонтажа передних колес автомобиля.

Что необходимо для снятия суппорта

отвертка или бородок;
ключи на 17 , 14 и 10;
пассатижи;
отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
маркер.

Снимать и ставить суппорт необходимо при его замене в случае деформации или повреждения. Также это необходимое действие для для того, чтобы провести ремонт суппорта ВАЗ 2107.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;

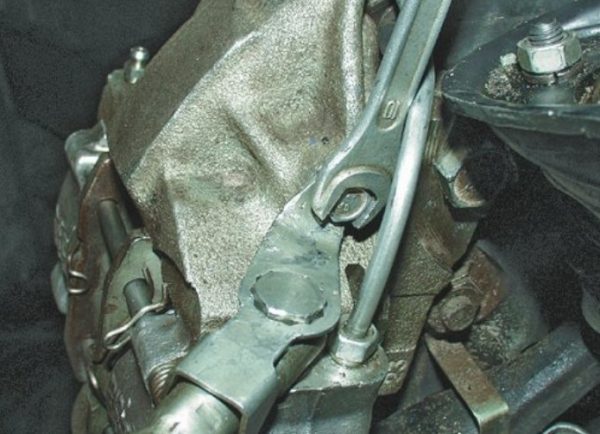

при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна.

открутить болт крепления тормозного шланга;
вытащить болт, предварительно сняв два уплотнительных кольца;

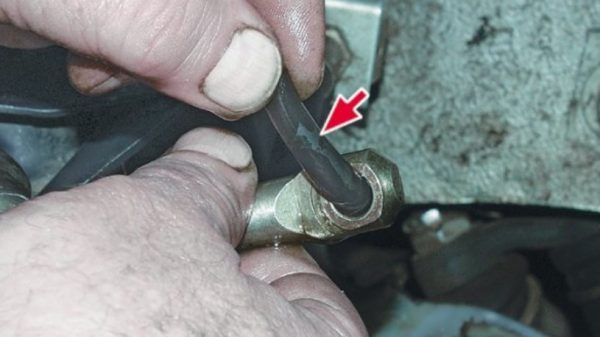

вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;

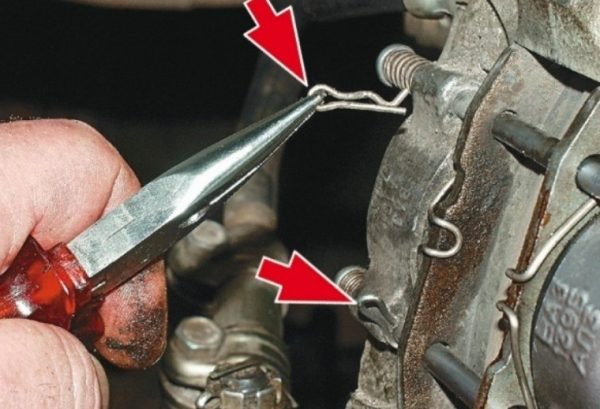

пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;

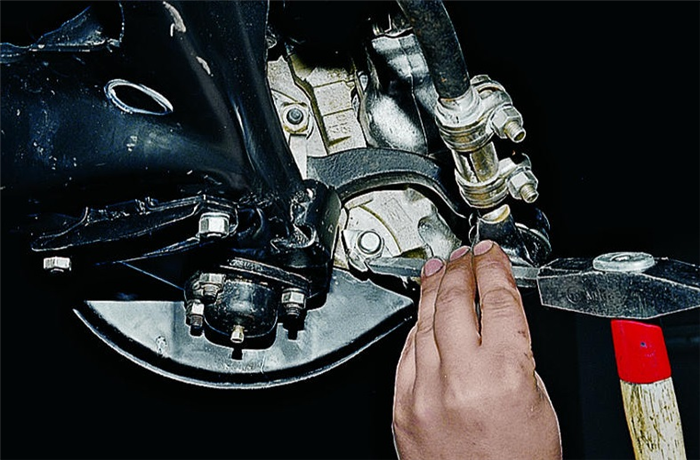

вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
снять удерживающие пружины с тормозных колодок;
демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

отогнуть стопорные пластины шайб на болтах крепления суппорта;

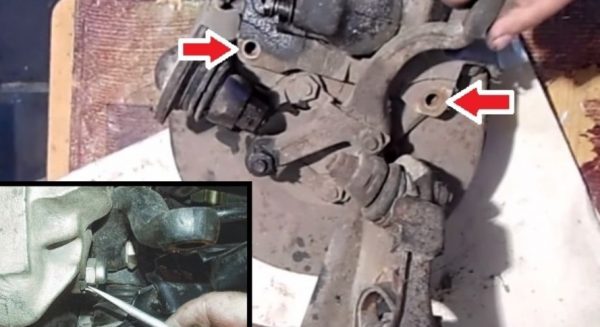

открутить и снять болты, крепящие суппорт к поворотному кулаку;
снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами.

Ремонт тормозного суппорта Ваз 2107

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Порядок замены цилиндров следующий:

зажать суппорт в тиски;

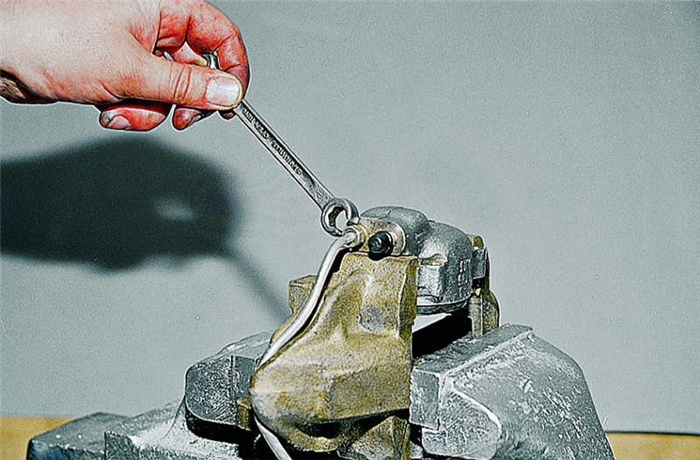

открутить ключом на 10 штуцеры соединительной трубки;

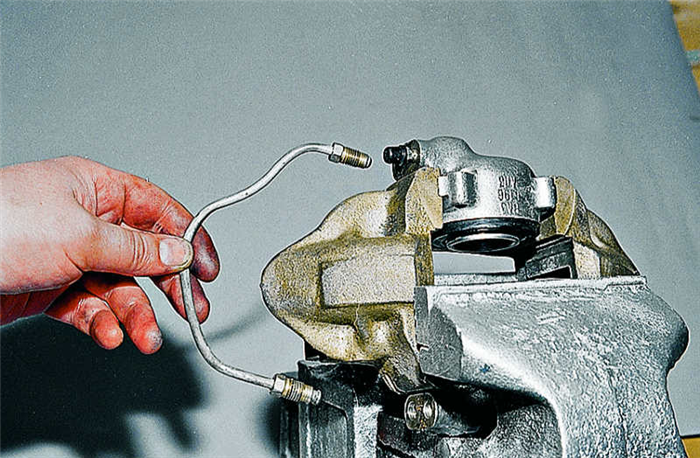

демонтировать трубку, соединяющую рабочие цилиндры;
выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
вставить цилиндры в направляющие;
установит соединительную трубку и затянуть штуцеры.

Ремонт рабочих цилиндров заключается в замене резиновых уплотнительных колец на поршнях. Порядок операций такой:

снять тормозной цилиндр;
снять защитный колпачок с поршня, используя отвертку;
подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
снять уплотнительное кольцо, поддев его отверткой;
установить новое кольцо;
смазать цилиндр, поршень и кольцо тормозной жидкостью;
вставить поршень в тормозной цилиндр.

Важно: перед установкой новых уплотнительных колец и сборкой цилиндров необходимо убедиться что внутренняя поверхность цилиндра и поршень не имеют повреждений, раковин, деформаций. В противном случае следует заменить тормозной цилиндр новым.

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание.

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.
