Устройство домкрата шааз 5т

Устройство и ремонт гидравлического домкрата бутылочного типа

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

1. Основной поршень

4. Клапан всасывания

5. Запорный клапан

6. Резервуар хранения масла.

7. Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

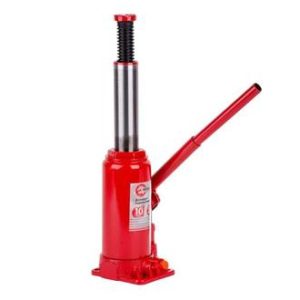

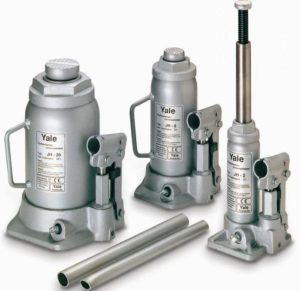

  • Одноштоковый бутылочный, самый распространенный вид Рис 2.

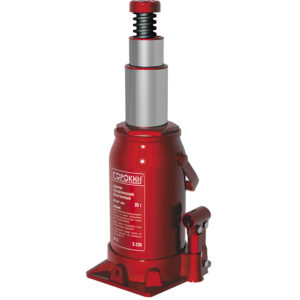

  • Двухштоковый бутылочный Рис 3.

Еще есть деление по принципу работы насоса перекачивающего жидкость:

  • Ручной, приводится в действие давлением пользователя на рычаг
  • Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Ремонт и обслуживание.

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло. Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Читать еще:  Эмаль по ржавчине hammerite

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Устройство домкрата шааз 5т

Доброго времени суток, дорогие друзья! Магазин Avtoall представляет вашему вниманию бутылочный гидравлический домкрат ШААЗ Д139 130 10 50, грузоподъемностью 5 тонн. Домкраты Шадринского Автоагрегатного Завода, годами зарекомендовали себя как надежные, и при этом весьма бюджетные устройства, отечественного производства.

Домкрат поставляется в коробке из прочного гофрокартона, снабженной прорезями для рук, для удобства переноски. Упаковка убережет ваш домкрат от пыли и механических повреждений, в то время, когда вы его не используете. Но давайте посмотрим, что внутри.

Комплектация представлена самим домкратом…. Далее идет заводской сертификат качества… и инструкция по эксплуатации.

Она представлена в виде флаера-гармошки, где помимо самой инструкции, вы найдете схематику домкрата с указанием всех органов управления и регулировок; сведения о комплектации; техническую информацию и другие данные, подробнейшим образом описывающие данное изделие.

Данный домкрат предназначен для подъема автомобилей с высоким клиренсом при их ремонте и техническом обслуживании, например для самостоятельной замены колес.

Дополнительно, его можно использовать в любой работе, при которой требуется подъемное усилие до 5 тонн, о чем, помимо всего прочего, указывает заводской штамп на основании.

Гидравлическая система позволит вам с легкостью поднимать внушительный вес не прилагая при этом практически никаких усилий.

Надежная, прочная конструкция. Корпус изготовлен из литого чугуна. Общий вес домкрата составляет — 5.8 кг.

Модель весьма устойчива, ведь опорная площадь его основания 18000 мм2

Подъемная площадка имеет крестовую бороздку, что облегчит ее установку под любое ребро жесткости.

Высота подхвата: 236 мм, а полная высота подъема составляет 478 мм, что весьма немало!

Пользоваться домкратом очень просто. Никаких особых настроек здесь нет. Все элементарно. Просто вставьте любую подходящую железку в гнездо рычага на домкрате, и качайте ее поступательными движениями, поднимая груз. В моем случае, в качестве рычага, используется удлинитель от ключа трещотки. Засчет гидравлики, тягового усилия даже такого короткого рычага будет достаточно, чтобы поднять автомобиль.

Но давайте посмотрим, как подобный домкрат работает на практике. Он рассчитан на работу с крупными внедорожниками, и легко справится с подъемом лифтованного УАЗА на больших колесах. Необходимо подставить площадку домкрата ровно под один из мостов — задний или передний, в районе нужного вам колеса. Так как мост, круглый в сечении, чтобы автомобиль н е соскользнул, я рекомендую воспользоваться специальной резиновой накладкой для домкрата, которая не входит в комплект, но стоит отдельно не более 200 рублей. У меня такой к сожалению нет, поэтому я задомкрачусь в более менее плоское место у колеса.

Далее, я уже показывал, просто качаете рычаг домкрата, поднимая таким образом автомобиль. Как я уже говорил, да вы и сами видите, я практически не прикладываю никаких усилий. Это очень большой плюс данного типа домкратов. Скажем, быстро перебросить большие колеса, перестает быть проблемой и отсутствие необходимости применять какие либо сверх усилия, сэкономят вам значительное количество времени и сил.

Вот и все! Как видите бутылочный домкрат ШААЗ Д139-130 прекрасно справился со своей задачей.

Чтобы опустить автомобиль, ключом на 10, поверните клапан запорной иглы, чтобы стравить давление в гидравлической системе. (в на этом моменте поворачиваю ключиком винт)

Читать еще:  Сколько сейчас госпошлина за водительское удостоверение

Чтож, на мой взгляд все очень просто и интуитивно понятно. Но помните о безопастности! Со временем, в процессе эксплуатации, клапан запорной иглы может начать травить и домкрат под большой нагрузкой может самопроизвольно опускаться. Это один из минусов такого типа домкратов. Поэтому, при длительном ремонте, рекомендую после поднятия автомобиля, установить под него специальные стойки или механический, винтовой домкрат.

Чтож, желаю вам удачи на дорогах и отличных и полезных покупок в магазине Avtoall

Устройство гидравлического домкрата

Гидравлические домкраты можно назвать незаменимыми механизмами при проведении самых различных работ. Подобный инструмент предназначается для подъема тяжелых объектов на небольшую высоту. Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Рассматриваемое грузоподъемное устройство характеризуется определенными качествами, которые нужно учитывать при его выборе и ремонте. Рассмотрим подробнее устройство и принцип действия гидравлического домкрата, особенности проведения ремонтных работ и обслуживания подробнее.

Основные части домкрата

Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:

  1. Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью. Стоит учитывать, что корпус имеет размеры штока.
  2. Рабочей камеры, которая имеет зеркальную поверхность.
  3. Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
  4. Специальный клапан, ограничивающих движение жидкости.
  5. Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.

Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:

  1. Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
  2. Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
  3. Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
  4. Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.

Схема гидравлического домкрата

Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:

  1. Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
  2. Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
  3. Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода. Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
  4. Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
  5. Подъем осуществляется циклами, плавности у хода нет.
  6. Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
  7. Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.

Подкатной гидравлический домкрат

В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.

Устройство домкрата бутылочного типа

Довольно большое распространение получили бутылочные домкраты. Это связано с их невысокой стоимостью, а также простотой конструкции и ее надежностью. Устройство гидравлического домкрата бутылочного типа характеризуется наличием следующих элементов:

  1. Основной поршень.
  2. Шток.
  3. Рычаг.
  4. Клапан всасывания рабочей жидкости.
  5. Предохранительный элемент, не позволяющий жидкости идти в обратную сторону.
  6. Резервуар, в котором хранится масло.
  7. Рабочая камера.

Только при обеспечении герметичности конструкции можно обеспечить надежную работу рассматриваемого устройства. При изготовлении наружного корпуса применяется чугун или сталь, которые могут выдержать высокую нагрузку.

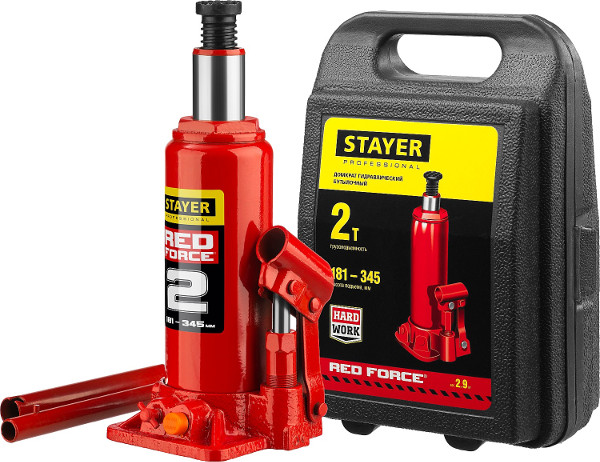

Гидравлический домкрат бутылочного типа

Читать еще:  Шкода октавия замена масла коробка автомат

Устройство бутылочного домкрата определяет то, что при увеличении размеров механизма повышается и показатель грузоподъемности.

Принцип работы

Устройство гидродомкрата позволяет быстро поднять различные объекты, вес которых может достигать несколько тонн. Принцип работы подкатного гидравлического домкрата можно охарактеризовать следующим образом:

  1. Для подъема груза первым делом нужно оказать воздействие на рычаг. При этом передаваемое усилие невысокое, оно способно создать требующееся давление для открытия клапана.
  2. После открытия клапана жидкость из накопительной камеры попадает в рабочую. При отсутствии давления на момент подъема рычага клапан закрывается, исключая вероятность обратного тока масла.
  3. При наполнении рабочей камеры происходит постепенный подъем поршня. Стенки цилиндра рассчитаны на нагрузку, которая прямо пропорциональна весу поднимаемой конструкции.

Для того чтобы поршень вернулся в нижнюю точку требуется открыть запорный клапан. Оказываемое давление на конструкцию приведет к тому, что масло будет выдавлено в накопительную камеру. Работает гидравлический домкрат по закону Паскаля, поршень некоторых приводится в действие не рычагом, а другим механизмом.

В заключение отметим, что подкатная конструкция характеризуется наличием специальной подвижной опоры. За счет этого механизм можно быстро разместить под автомобилем или другим объектом. Основная часть также представлена бутылочным домкратом, который рассчитан на большую нагрузку.

Как отремонтировать гидравлический домкрат своими руками ?

Не работает домкрат .
Лежал себе в гараже, а тут срочно понадобилось поднять… и на тебе, не работает !
Что же можно с ним сделать, да по-быстрому?
1. Испытаем вхолостую: с открученным запорным винтом 10 качаний, заворачиваем до упора(без фанатизма), качаем.
Варианты:
— поднимает на 1/3 высоты и встаёт.То есть мало масла.Выкручиваем(или дёрг пассатижами резиновую) пробку заливной горловины, уровень меряем — вровень с отверстием, у иных ещё выше.Ищем что долить — тормозуху нельзя, трансмиссионку допустимо, моторку можно, индустриальное надо.Испытываем.
— поднимает оч.медленно при опускании рукоятки, а при ее подъёме опускается.Смотрим масло.Откручиваем заглушки и корпус нагнетательного плунжера и ищем инородное тело — кусочек резины/пластика, не теряем пружинки-шарики, вытекла вода — в сервис.
— не поднимает.Смотрим масло — ищем засор — в сервис.
— вытекает масло.Протягиваем — очищаем в поиске модели домкрата (если ШААЗ 8т/ШААЗ 12т у Вас нет шансов)- по магазинам (ремкомплект)- там вежливо посылают **- в сервис.
-поднимает оч.медленно, удерживает.Поднимаем на 1/4 хода, отпускаем пробку зал.горловины, затягиваем надёжно(фум — лента в помощь).Или разбавляем 10% керосина.
2. Испытываем под нагрузкой:
— груз не держит.Вывинчиваем запорный кл. Шарика нет-ставим от подшипника Ф 6 мм. Шарика нет но на винте конус (ну и старьё у Вас !)
— к токарю шлифовать и седло править .
Для тех кто не опознал свой гидравлический домкрат, фото в помощь:

ШААЗ 5т. телескопический.

ШААЗ 3т телескоп.

3 Комментария 3

Каким бы не был богатым опыт специалиста, и как бы он не был уверен в себе, иногда ему нужно посоветоваться с кем-то. Общение на просторах интернет-сети уже давно стало привычным нам. Разнообразные пользователи сети – будь то профессионал или много знающий любитель – могут выставить в сеть лайфхаки (простые полезные советы на разные темы), которые могут быть с пользой применены для вашего дома.

Какие плюсы пользования ресурсами форума?

  • Постоянный поток интересной информации о новых идеях построек.
  • Простые и полезные советы для строительства.
  • Возможность общения с интересными людьми, опытными мастерами своего дела.
  • Рекомендации о выборе инструмента или материалов.
  • Также приятным плюсом является отсутствие рекламы, ведь пользователи такие же потребители, как и вы сами.

На нашем форуме размещены все свежие новости строительства, ведь наши специалисты всегда держат руку на пульсе событий строительства. У нас вы найдете полезную информацию для эксплуатации помещения, инвентаря и так далее. Многие считают полезным делать для дома больше своими руками, ведь это и полезно для здоровья, выгодно экономически, и предоставляет некий моральный комфорт. И возникает логичный вопрос: «Как самому сделать?» Ответы можно получить, полистав наш сайт. Именно после посещения этого форума вы ощутите полностью все плюсы. На этом интернет-ресурсе вы найдете сведения для обустройства дачи своими руками. Но многие из тех рекомендаций можно будет учесть и при обустройстве квартиры. Для осуществления бытовых проектов разного масштаба нужен инвентарь. Для общей консультации посетителей сайта создается обзор инструментов, где информация подана просто и доступно.
