Блок предохранителей opel zafira b

Схема предохранителей и реле OPEL ASTRA H / ZAFIRA B с 2004

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Опель.

Цветовая идентификация предохранителей по номинальной силе тока
Цвет предохранителя / Сила тока
Фиолетовый ЗА
Бежевый 5А
Коричневый 7,5 А
Красный 10 А
Синий 15 А
Желтый 20 А
Прозрачный 25 А
Зеленый 30 А
Синий 20 А
Прозрачный 25 А
Розовый 30 А
Зеленый 40 А

Размещение предохранителей в подкапотном монтажном блоке

Подкапотный монтажный блок
/ Защищаемый контур / Номинальная сила тока

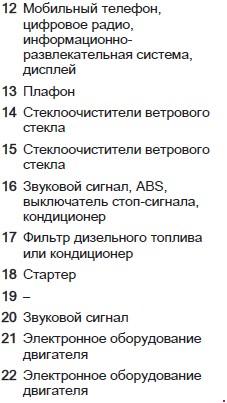

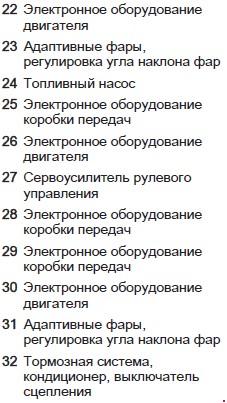

1 ABS 20 А
2 ABS 30 А
3 Система обогрева, вентиляции салона, климат-контроль (HVAC) 30 А
4 Система обогрева, вентиляции и кондиционирования (HVAC) 30 А
5 Вентилятор системы охлаждения 1» 30 А / 40 А
6 Вентилятор системы охлаждения 2″ 20 А / 30 А / 40 А
7 Омыватели стекол 10 А
8 Звуковой сигнал 15 А
9 Омыватели фар 25 А
10 — •
11
12 Циркуляционный насос 5 А
13 Противотуманные фары 15А
14 Очистители стекол 30 А
15 Очистители стекол 30 А
16 Модуль управления двигателем/система Open&Starl/cTon-CMrHan ABS 5А
17 Подогрев топливного фильтра (дизельные модели) 25 А
18 Стартер 25 А
19 Электронное оборудование коробки передач 30 А
20 Кондиционер 10 А
21 Электронное оборудование двигателя 20А
22 Электронное оборудование двигателя 7,5 А
23 Система адаптивного света фар (AFL), регулирование угла наклона фар 10А
24 Топливный насос 15А
25 Электронное оборудование коробки передач 15А
26 Электронное оборудование двигателя 10 А
27 Усилитель рулевого управления 5А
28 Электронное оборудование коробки передач 5А
29 Электронное оборудование коробки передач 7,5 А
30 Электронное оборудование двигателя 10 А
31 Система адаптивного света фар (AFL). регулирование угла наклона фар 10 А
32 Тормозная система, кондиционер 5А
33 Система адаптивного света фар (AFL). регулирование угла наклона фар 5А
34 Блок управления модуля рулевой колонки 7.5 А
3S Информационно-развлекательная система ’20 А
36 Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей 7.5 А

Размещение предохранителей в салонном монтажном блоке

/ Защищаемый контур / Номинальная сила тока

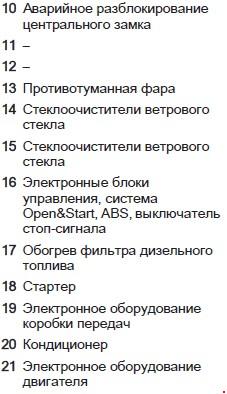

1 Электропривод управления передними стеклоподъемниками 25 А
2 — —
3 Приборы 7,5 А
4 Обогрев/кондиционер/климат-контроль (HVAC) 5А
5 Подушка безопасности 7,5 А
6 — —
7 — —
8 — —
9 —
10 — —
11 Обогрев заднего стекла 25 А
12 Очиститель заднего стекла 15 А
13 Система помощи при парковке 5А
14 Обогрев/кондиционер 7,5
15 —
16 Система опознавания занятости сиденья/система Open&Start 5А
17 Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида 5А
18 Приборы/переключатели 5А
19 — —
20 CDC 10 А
21 Обогрев наружных зеркал'» 7,5 А
22 Верхний люк 25 А
23 Электронное управление задними стеклоподъемниками 7,5 А
24 Диагностический разьем 7,5 А
25 —
26 Электропривод складывания эс_ркпл 7,5 А
27 Ультразвуковой датчик, устройство противоугонной сигнализации 5А
28 —
29 Прикуриватель, передняя розетка 15А
30 Задняя розетка 10 А
31 .
32 Система Open&Start 25 А
33 .
34 Верхний люк 25 А
35 Розетка отбора мощности (задняя) 10 А
36 Тягово-сцепное устройство 20 А
37 Освещение салона 5А
38 Центральное запорное устройство, клемма 30 А
39 Обогрев левого сидения 15А
40 Приборы, переключатели 15А
41 — •
42 —
43 —
44 —

Читать еще:  Опель астра турбо отзывы владельцев

Подкапотный монтажный блок
/ Рабочий контур / Обозначение реле
1 Вентилятор системы охлаждения К11 Х125
2 Вентилятор системы охлаждения К12 Х125
3 Насос омывателей фар К7 Х125
4 Противотуманные фары К16 Х125
5 Передние очистители (медленно/быстро) К5 Х125
6 Передние очистители (включение/выключение) К6_Х125
7 Вентиляция салона К15 Х125
8 Подогрев топливного фильтра (дизельные модели) К14_Х125
9 Стартер К1 Х125
10 Вентилятор системы охлаждения К13 Х125
11 Компрессор К/В К8 Х125
12 ЕСМ К2 Х125
13 Топливный насос К10 Х125
14 Клемма 15 КЗ Х125

Салонный монтажный блок
Рабочий контур Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Opel Zafira b предохранители и реле

Opel Zafira B (опель зафира б) производилась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. Она известна так же под названием Zafira Family. В данной статье вы найдёте места расположения всех электронных блоков управления, подробное описание блоков предохранителей и реле Опель Зафира б, со схемами и фотографиями. Отдельно отметим предохранитель отвечающий за прикуриватель.

Общее расположение блоков

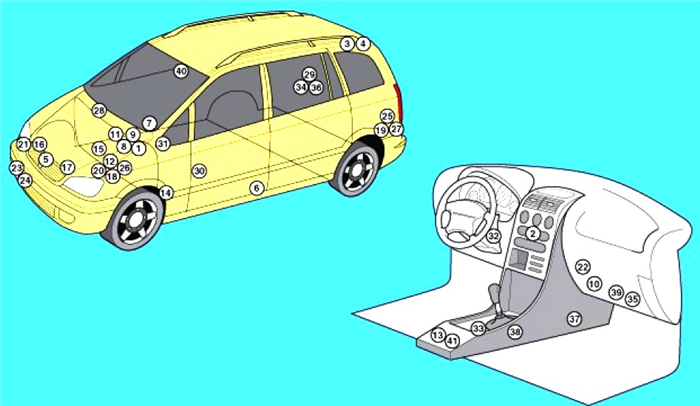

Общая схема расположения электронных блоков управления

Описание

  1. Электронный блок управления ABS – под расширительным бачком
  2. Электронный блок управления кондиционером
  3. Усилитель 1 сигнала антенны
  4. Усилитель 2 сигнала антенны
  5. Датчик удара (SRS) -передний
  6. Боковой датчик удара, со стороны водителя
  7. Боковой датчик удара, со стороны пассажира
  8. Реле отключения противоугонной системы
  9. Сирена противоугонной системы
  10. Блок управления дополнительным отопителем
  11. Реле дополнительного отопителя – за расширительным бачком
  12. Аккумуляторная батарея
  13. Диагностический разъем (DLC)
  14. Электронный блок управления двигателем, дизель — за аркой колеса
  15. Электронный блок управления двигателем, бензин — правая верхняя часть двигателя
  16. Реле 4 электродвигателя вентилятора системы охлаждения — радиатор
  17. Реле 5 электродвигателя вентилятора системы охлаждения — радиатор
  18. Блок предохранителей/ реле, моторный отсек
  19. Блок предохранителей/ реле, багажное отделение
  20. Блок управления свечами накаливания
  21. Блок управления корректором фар (адаптивные дополнительные фары)
  22. Резистор электродвигателя вентилятора отопителя
  23. Звуковой сигнал 1
  24. Звуковой сигнал 2
  25. Блок управления системы keyless entry — за блоком предохранителей /реле
  26. Многофункциональный блок управления 1- встроен в блок предохранителей/ реле в моторном отсеке — функции: Центральный замок, многофункциональный дисплей, противотуманные фары, топливный насос, фары, омыватель фар, обогреватель заднего стекла, отопитель/ кондиционер, звуковой сигнал, иммобилайзер, указатели поворота, комбинация приборов, лампы освещения салона, система дистанционного управления центральным замком, лампа освещения багажного отделения, омыватель заднего стекла, фонари заднего хода, стоп-сигналы, задние габариты, очиститель/омыватель лобового стекла, датчик дождя (очистители лобового стекла)
  27. Многофункциональный блок управления 2 — встроен в блок предохранителей/ реле в багажном отделении — функции: Противоугонная система, центральный замок, топливный насос, обогреватель заднего стекла, комбинация приборов, лампы освещения салона, лампа подсветки номерного знака, очиститель заднего стекла, стоп-сигналы, разъем электрооборудования прицепа, лампа подсветки косметического зеркальца
  28. Датчик температуры окружающего воздуха
  29. Блок управления системой парковки — за правой задней отделочной панелью
  30. Блок управления подогревом сиденья водителя – под сиденьем
  31. Блок управления подогревом сиденья пассажира — под сиденьем
  32. Блок управления электрооборудованием рулевой колонки
  33. Электронный блок управления SRS
  34. Блок управления подвеской — с системой активной подвески
  35. Блок управления телефоном
  36. Блок управления электрооборудованием прицепа
  37. Электронный блок управления КПП
  38. Блок управления переключением передач
  39. Блок управления системы контроля давления в шинах
  40. Датчик дождя (очиститель лобового стекла)
  41. Датчик бокового перемещения

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой. Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

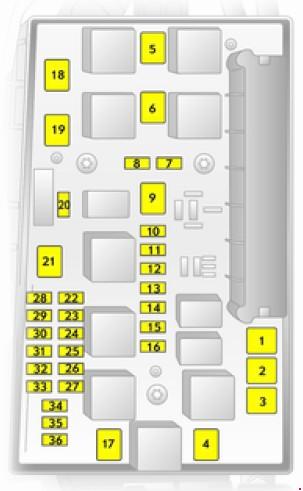

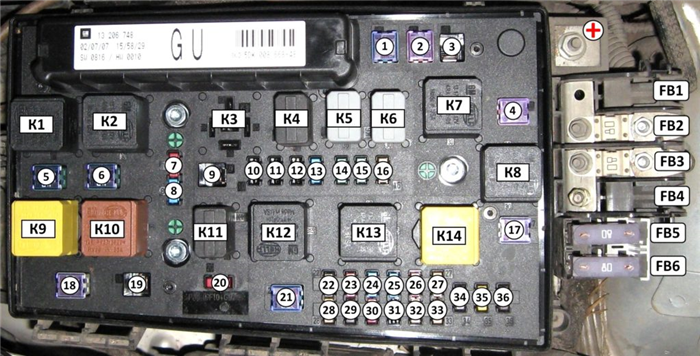

Фото — схема

Обозначение предохранителей

В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.

Назначение реле

  • К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
  • К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
  • К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
  • К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
  • К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
  • К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
  • К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
  • К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
  • К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
  • К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
  • К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
  • К9 (K1_X125) Стартер (FE18, K3_X125)
  • К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
  • К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
  • К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
  • К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
  • К13 (K10_X125) Топливный насос (FE24)
  • К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Читать еще:  Какие колодки на опель астра н

Отдельные элементы реле могут находится вне основного блока, например:

  • K30A Реле — вентилятор радиатора (FE5, FE6)
  • K30B Реле — вентилятор радиатора (FE5, FE6)
  • K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
  • K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Предохранители Opel Zafira B

Любой автомобиль имеет в своей комплектации блоки предохранителей, которые содержат плавкие вставки небольших размеров.

Именно эти маленькие устройства отвечают за защиту всей электрической системы Опель Зафира б от возможных перегрузок. Каждый владелец автомобиля обязан знать их расположение. Вдруг понадобится определить поломку в случае отказа работы автотранспортного средства.

Автомобиль Opel Zafira B немецкого производителя отличается от своей предыдущей серии включением большего количества электрических компонентов и узлов.

Монтажные предохранительные блоки содержат многочисленные плавкие защитные вставки и реле, которые обеспечивают надежную эксплуатацию и управление автомобилем. Стоит отметить, что схема установки предохранительных элементов может изменяться в зависимости от года выпуска данной модели.

Места установки блоков

Опель Зафира отличается от других автомобилей тем, что он не имеет ярко выраженного салона и багажника, машина представляет собой минивэн, задняя часть которого трансформируется из грузового отсека в пассажирский. Поэтому, когда говорят, что модуль находится в салоне, то многих это приводит в заблуждение.

Сразу начинаешь искать салонный блок на приборной панели (как у Астры и Вектры), а ее там нет. Итак, модель Опель Зафира серии В оснащается двумя блоками, один из которых находится в моторном отсеке под капотом авто, а второй –на боковой облицовочной панели в багажном отделении на водительской стороне.

Некоторые автомобили Зафиры второго поколения имеют дополнительный третий модуль, спрятанный в декоративной обшивке багажника, но это зависит от года выпуска автомашины.

Салон

Меняя модель серии А на авто модификации В, сразу надо определиться с местом установки в салоне автомобиля блока предохранителей (БП).

Первая модель Зафиры, которая выпускалась до 2004 года, практически полностью повторяет Опель Астра G, где модуль располагался на панели приборов. Zafira B была изменена в этом плане. Блок установлен в декоративной панели на левой стороне авто.

Расшифровка установленных предохранительных устройств в блоке.

Назначение реле

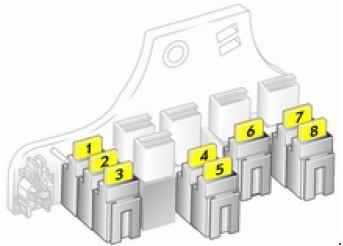

Под капотом

В моторном отсеке Опель Зафира В расположены два предохранительных блока, один из которых является основным, а другой – вспомогательный.

Во вспомогательном блоке размещены защитные плавкие элементы для контроля наиболее нагруженных электрических цепей автомашины.

Внутри модуля установлены предохранители для следующего электрооборудования:

  • свечи для нагрева воздуха при запуске двигателя (только для дизельных силовых установок);
  • электрический мотор гидравлического усилителя руля;
  • обогреватель салона автомобиля;
  • защитная система дополнительного блока предохранителей, установленного в багажном отделении.

Основной БП Зафиры второй серии содержит реле, которые отвечают за работу узлов авто, при чем, их расположение в модуле может меняться в зависимости от комплектации машины.

Читать еще:  Замена ступицы опель астра j

Багажное отделение

Здесь можно встретить два вида БП: большой и малый. В случае наличия маленького блока основное количество защитных устройств и реле перераспределяется в предохранительный БП, который расположен в моторном отсеке.

Установка предохранителей в большом блоке выглядит следующим образом (для моделей Опель Зафира второго поколения, чей выпуск начат с после 2011 года).

Способ замены предохранителей

Если в автомобиле перестал работать электрический прибор, то первое, что необходимо сделать, надо проверить защитные устройства, отвечающие за работу этой цепи. Обнаруженную перегоревший плавкий предохранитель нужно снять и заменить на новый.

При установке новой детали, ее номинал должен быть такой же, как у вышедшей из строя. Если после установки защитное устройство сразу перегорает, это может означать одно – причина в цепи.

В моторном отсеке:

  • первым делом отключают источник питания и выключают зажигание;
  • при помощи отвертки отводят в сторону фиксатор крышки предохранительного блока и снимают крышку;
  • внутри БП находятся запасные защитные вставки и пинцет, с помощью которого можно вынимать старые детали и вставлять новые;
  • определяют неисправный предохранитель по внешнему виду (будет просматриваться перегоревшая нить, а сам корпус вставки потемнеет) или при помощи специальной лампы;

  • необходимо снять из гнезда вышедшую из строя деталь и поменять на новую;

  • подключают аккумуляторную батарею и включают зажигание;
  • если цепь работает исправно, то собирают блок в обратном порядке (укладывают на место пинцет и закрывают блок крышкой).
  • способ замены предохранителей ничем не отличается от моторного отсека. Снимают клеммы аккумулятора и выключают зажигание
  • находят на левой стороне авто (водительская сторона) в декоративной обшивке крышку блока
  • нажатием на фиксаторы (2 шт.) снимают ее
  • осматривают модуль и определяют неисправную защитную плавкую вставку
  • при помощи пинцета выполняют замену старого устройства на новое
  • проверяют работу электрической цепи
  • если сбоев в работе нет, кладут на место пинцет и закрывают предохранительный БП крышкой.

Каждый водитель обязан знать устройство своего автомобиля. Поскольку предохранительные модули являются важными элементами организма автомобиля и отвечают за исправную работу электрического оборудования, то, зная назначение отдельных защитных предохранителей, можно безошибочно находить неисправные участки электрической цепи, связанные с эксплуатацией автомобиля.

Где находятся предохранители своего автомобиля. Поскольку предохранительные блоки являются важными элементами организма автомобиля и отвечают за исправную работу электрического оборудования, то, зная назначение отдельных защитных предохранителей, можно безошибочно находить неисправные участки электрической цепи, связанные с эксплуатацией автомобиля.

Назначение и расположение предохранителей Opel Zafira (2009)

Запасные предохранители хранятся в блоке предохранителей исполнения В, расположенном в багажном отделении. Откройте
крышку.
Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.
Дефектный предохранитель можно определить по сгоревшей плавкой нити. Замену предохранителя производить только после устранения причины его выхода из строя.

Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, могут быть вставлены предохранители, не имеющие конкретного назначения.

Приспособление для снятия предохранителей
Присособление для снятия предохранителей хранится в блоке предохранителей, установленном в багажном отделении.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

Вставьте отвертку в отверстие как можно глубже и наклоните ее в сторону. Поднимите крышку вверх и снимите ее.
В зависимости от варианта исполнения блока предохранителей багажного отделения, установленные в блоке предохранители имеют два разных расположения.

Блок предохранителей в багажном отделении

Блок предохранителей расположен за облицовкой. Нажмите лепестки фиксатора вперед и снимите облицовку.
Не храните под облицовкой никаких посторонних предметов.
В зависимости от оборудования, имеются два разных блока предохранителей.

Для замены предохранителя снимите соответствующий защитный колпачок.

Блок предохранителей, вариант В

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
