Подлокотник на ваз 2107

Как сделать подлокотник для Ваз 2107 своими руками

Подлокотник уже давно стал считаться неотъемлемой частью комфорта для автомобилей высокого класса. Однако более дешевые модели не могут порадовать своих владельцев этим приятным и полезным предметом. Конечно, подлокотник Ваз 2107 можно и купить. Однако не тот это автомобиль, для которого принято покупать дорогие прибамбасы. Если вы являетесь счастливым обладателем русской «Семерки», все можно и нужно делать своими руками! Вот и обсудим мы с вами в этой статье, как же недорого и качественно сделать самодельный подлокотник.

А нужен ли он вообще?

Думается, что раз уж вы читаете эту статью, то лично вам он действительно нужен. А может быть и не очень нужен, но сильно хочется. А почему бы и не исполнить это простое человеческое желание?

Тем более что и штука эта весьма полезная. Многие водители отмечают, что наличие хорошего подлокотника значительно облегчает нагрузку на спинные и ручные мышцы, особенно если на автомобиле установлена механическая КПП. Если же вы относите себя к разумным здравомыслящим водителям, то и на вашей семерке стоит именно такая коробка.

Также подлокотник весьма удобно использовать в качестве места хранения нужных мелочей. Кто-то здесь возит воду или мобильный телефон. Для многих это удобное место хранения футляра для очков. Кто-то кладет сюда документы и кошелек. При желании можно сделать устройство так, что на нем будут располагаться кнопки для управления некоторыми функциями автомобиля.

Так что установка подлокотника на Ваз 2107 – это не роскошь, а вполне себе оправданная с практической точки зрения штука.

Как подготовиться к работе

Выбираем материал для каркаса

Самый лучший материал – это дерево. Причем можно использовать и обычную доску. Но в работе намного удобнее ведет себя ДСП, ДВП или же любая фанера. Если вы хотите конструкцию без углов, то можно использовать только фанеру, так как она позволяет себя согнуть. Для этого ее держат над горячим паром или размачивают в воде.
Обратите внимание на толщину материала: самый лучший вариант – 1 сантиметр. Возможен небольшой разброс от 0,8 до 1,5 сантиметров.
В качестве обивки на крышку используют обычный поролон.
Из инструментов вам понадобятся: электролобзик, миллиметровая бумага, метровая лента.

Делаем замеры для будущего чертежа

Конечно, вы можете воспользоваться уже готовыми схемами и чертежами. Но чтобы у вас все надежно получилось, лучше не полагаться полностью на информацию из интернета, а действовать самостоятельно. Поэтому действуем по следующей схеме:

  1. Замерьте расстояние между двумя сиденьями.
  2. Сядьте на водительское место, возьмитесь за рычаг КПП и определите, какая высота будущего подлокотника наиболее удобна для вас.
  3. Также вам нужно сделать замер между тыльной стороной сидений и ручным тормозом.
  4. Нужно определить, какое расстояние между замками ремней безопасности.
  5. Замерьте высоту подъема ручного тормоза и его размеры.
  6. Также вам нужно узнать размеры места крепления будущего изделия.

Делая все необходимые замеры, помните, что нужно будет учесть и толщину обивки, которую вы планируете использовать впоследствии.

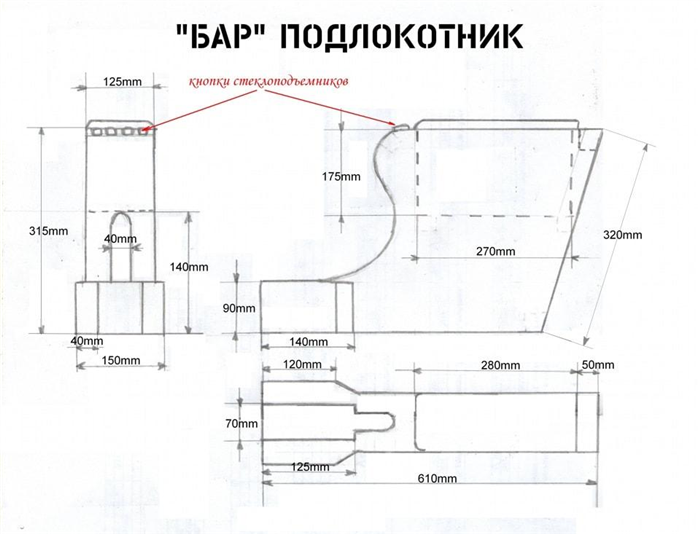

Процесс проектирования, чертежи и схемы

После того, как замеры сделаны, вы можете приступить к чертежу будущего изделия. Нужно быть предельно внимательным: маленькая ошибка может стать причиной того, что подлокотник не встанет на место или помешает нормальному функционированию других элементов авто.

Вы можете воспользоваться готовыми эскизами и схемами. Но даже в этом случае нужно придерживаться следующих советов:

  1. Изобразить изделие нужно со всех сторон: вид сбоку, вид спереди, вид сзади, вид сверху. На чертеже указывайте все размеры, эти записи вам еще пригодятся при выполнении работ.
  2. Чертеж нужно сделать отдельно и для крышки подлокотника.
  3. Также нужно придумать заранее, как крышка будет крепиться – должна ли она сгибаться или откидываться. Это повлияет на то, где будут находиться пазы и другие крепления.
  4. Сразу решите, какой длины саморезы вам будут необходимы. Укажите их размеры прямо на чертеже.
  5. Определите, как вы будете устанавливать готовое изделие – либо просто плотно зафиксируете его между сидений, либо будете использовать специальные крепления. На схеме должны быть изображены пазы нижней части изделия.
  6. Готовый чертеж нанесите на специальную миллиметровую бумагу (найти ее можно в швейном магазине). Это позволит вам создать выкройку, с помощью которой вы точно не ошибетесь с размерами при изготовлении подлокотника.
Читать еще:  Как поменять салонный фильтр ваз 2114 видео

Изготовление

Работа это достаточно несложная для тех, кто хоть раз в жизни держал электролобзик. Если все замеры были сделаны верно, и вы выполнили хороший чертеж будущего изделия, то вам остается лишь выполнить следующие шаги:

  1. На миллиметровой бумаге вырежьте все детали, создав тем самым выкройки.
  2. Приложите выкройки к фанере и с помощью карандаша нанесите на нее контуры будущих деталей.
  3. Электролобзиком вырежьте детали из фанеры.
  4. Чтобы легче было сделать закругления, с помощью горячей воды или пара размягчите фанеру.
  5. Теперь наступило время скрепить отдельные детали саморезами. Клей лучше не использовать – соединение вряд ли будет качественным.

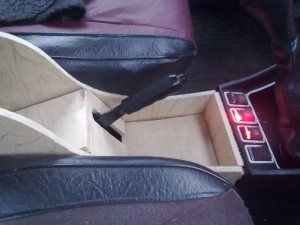

  6. Если есть желание, разделите внутреннее пространство изделия перегородками, создав тем самым несколько отсеков.
  7. На верхнюю часть крышки приклейте кусок поролона, который создаст ощущение мягкости и комфорта для вашего локтя.

Изделие можно считать практически готовым. Все что осталось – это обтянуть его и установить на место.

Процесс обтяжки

Для обтяжки изделия нам снова пригодятся выкройки из миллиметровой бумаги. Надеемся, что вы еще их не выкинули. Также вам пригодится примерно погонный метр выбранного материала для обтяжки, клей высокого качества, капроновые нитки, хороший фен.
Сначала более подробно обсудим, какие материалы и инструменты лучше выбрать.

Самый очевидный материал для обтяжки элементов салона – это кожа. Можно остановиться как на натуральной коже, так и на экокоже. Главное, чтобы материал действительно был качественным и не трескался на морозе. Лучше всего покупать специализированную кожу для автомобилей. Вряд ли подойдет материал, который предназначен для мебели. Ведь мебель обычно используется в комфортных домашних условиях. А автомобиль будет подвергаться как воздействию прямых солнечных лучей, так и сильным морозам.

Владельцы Ваз 2107 также часто выбирают в качестве обшивки алькантару. Ее стоимость примерно такая же, что и у натуральной кожи. Более дешевые материалы обычно имеют низкое качество. Алькантара хороша тем, что ее бархатистая поверхность приятна на ощупь и защищает от запотевания локтя. Ее легко очистить от грязи, она легко переносит перепады температур. Ее несложно использовать в процессе перетягивания элементов салона. Можно даже приобрести алькантару с самоклеющейся основой, что облегчит работу с ней в разы.
Клей – очень важный материал для дальнейшей работы. Клей «Момент» не годится для подлокотника. Со временем он приведет к вспучиванию и отслоению кожи от корпуса. Лучше всего использовать специальный клей для автокожи.

Для того, чтобы бардачок приятно выглядел и изнутри, можно использовать обыкновенный карпет. Он недорого стоит, устойчив к царапинам и не рвется. Это очень практично, учитывая, что вы будете хранить внутри изделия.

Итак, переходим к описанию самого процесса обтягивания.

  1. С помощью выкройки из миллиметровой бумаги перенесите контуры деталей подлокотника на изнаночную сторону облицовочного материала. Нужно учитывать, что для крышки придется добавить несколько миллиметров, что связано с наложенным на нее паролоном. У других же деталей лучше убрать два миллиметра, чтобы натянуто обивку и посадить ее как можно плотнее.
  2. Нанесите клей на один край детали и осторожно приклейте ее к корпусу. Каждую следующую сторону детали приклеивайте спустя несколько минут, чтобы давать возможность клею подсохнуть.
  3. Предварительно прогревайте материал с помощью фена. Если используете кожу, то можете подержать ее в течении 15 минут в теплой воде. Работать с таким материалом будет сложнее, но в итоге получится более аккуратный результат.
  4. Загибайте края материала во внутреннюю сторону, а излишки отрезайте.
  5. Материал нужно натягивать как можно сильнее – иначе он будет небрежно болтаться.

Установка

Чаще всего устанавливают подлокотник следующим образом: зажимают болтами, которые удерживают замки ремней безопасности. Сиденья придется сместить вперед, крепежные болты нужно будет выкрутить, вставить туда вилкообразные скобы крепления подлокотника и затянуть болты обратно. Некоторые же делают специальные уголки, с помощью которых подлокотник крепят к полу саморезами.

Как самостоятельно сделать и установить подлокотник на ВАЗ-2107

Такой изъян, как дефицит подлокотника на ВАЗ-2107, устраняется с легкостью. Естественно, можно купить, но если изготовить его своими руками, в салоне появится удобная вещь, которая идеально впишется в общий дизайн салона и будет отвечать запросам хозяина автомобиля.

Место водителя в автомобиле должно быть удобным и комфортным, а подлокотник – это одна из составляющих комфорта, ведь рука, лежащая на нем, расслабляется, нагрузка на руки и позвоночник становится меньше, вследствие этого водитель меньше устает, а поездки на дальние расстояния не так сильно выматывают.

Читать еще:  Ваз 2114 на торусах р14

Универсальный подлокотник обладает некоторыми удобными функциями, которые делают поездку на авто еще более комфортной:

  1. Бокс для небольших предметов. Очень полезен, в нем можно разместить средства защиты, деньги, документацию, которые часто нужны под рукой.
  2. Специальное место для маленькой бутылки с водой либо стаканчика.
  3. Механизм, дающий возможность двигать опорную подушку.
  4. Кнопки управления электронными приборами, расположенными на панели.

Изготовление подлокотника на ВАЗ-2107: чего начать

Прежде чем приступить к изготовлению подлокотника, необходимо сделать замеры расстояний и размера по месту предварительной установки. Выполнять эти действия нужно в своем салоне, так как некоторые параметры могут отличаться даже в автомобилях одной серии. Чтобы потом не пришлось вспоминать какой замер и откуда, все параметры необходимо вносить на заранее нарисованный эскиз будущего подлокотника.

На нем будет хорошо видно, какие расстояния и габариты замерены, и какие еще осталось внести. Имея самостоятельно выполненные чертежи, в процессе изготовления не нужно возвращаться к машине, чтобы уточнить некоторые параметры.
Необходимо нанести такие замеры:

  • расстояние между креслами;
  • высоту уровня подлокотника;
  • промежуток между рычагом ручного тормоза и поверхностью спинки кресла (предусматриваем безопасность для пассажиров, сидящих сзади);
  • расстояние между замками ремня безопасности, позволяющее свободно пристегивать их;
  • габариты ручного тормоза и высоту подъема ручки (подлокотник будет устанавливаться сверху некоторой его части).

Проектирование элементов для подлокотника на ВАЗ-2107

Используя снятые параметры, делаем чертеж. Для удобства желательно начертить подлокотник в трех плоскостях: вид сбоку, сверху и сзади (спереди по необходимости). Далее на все чертежи наносим размеры деталей, из которых он состоит.
Для крышки, а также стенок, к которым она будет крепиться, нужно указать место крепежа с размерами, а также точки их соединения. У кого имеется опыт в конструировании, самостоятельно разработает механизм более сложной сдвижной крышки.

Фиксировать самодельный подлокотник на ВАЗ-2107 можно будет за счет очень плотной посадки либо на заранее подготовленный крепеж. В первом варианте на боковых деталях нужно предусмотреть пазы, которые плотно сядут на нижнюю часть салона. Во втором – нанести места крепления на чертеже и в салоне автомобиля.

Не стоит забывать о толщине подкладочного материала для боковых стенок подлокотника. В обоих вариантах закрепления подлокотника все дополнения фиксируем в чертеже. После тщательной подготовительной работы основная работа будет приносить удовольствие, если, конечно, при проектировании не было ошибок.

Необходимый материал

Для изготовления крышки и корпуса желательно применять древесину, толщиной в пределах 8 мм. Хорошо поддается обработке ДСП и фанера. Если опорная подушка либо передняя панель планируется с изгибами, то подойдет только фанера – она легко выгибается под воздействием пара. Для наружной обшивки подойдет кожа, замша, дерматин и т. д.

Детали вырезаем ножовкой по дереву. Если нужно изготовить изгибы, то желательно применять электролобзик, он позволит легко выпилить желаемые фигурные элементы.

После выпиливания всех деталей собираем корпус, применяя саморезы или столярный клей. Если его крепление не будет производиться путем плотной посадки, то следует определиться с толщиной прокладочного материала. Приготовленные накладки наклеиваем по бокам или крепим теми же саморезами. Далее обтягиваем весь корпус понравившимся материалом. Чтобы опорной подушке придать мягкость и желаемую форму, наклеиваем на верхнюю часть крышки поролон. Сверху на него настилаем войлок и крепим по бокам крышки. После этого обтягиваем нужным материалом и устанавливаем на корпус с последующим закреплением на петли. При желании обтягиваем внутреннюю часть подлокотника.

Установка подлокотника на ВАЗ 2107

Установка подлокотника на ВАЗ 2107 – это моя старая мечта, которую я наконец-то решился воплотить в жизнь. Мой бардачок уже давно забит различными вещами, а заднюю полку как-то не красиво обкладывать. Подлокотник – как раз то место, где будут находится различные тряпочки, лампочки и свечи. Так же на него удобно опираться во время поездки, чувствуешь себя уверенным и расслабленным, при этом бдительность не теряется.

Было решено приобрести подлокотник за 20-30 долларов, за такие деньги можно было найти достойную модель для отечественного автомобиля. Приехав на авторынок, я увидел, что на прилавках два вида подлокотников – это сам-склепал в подвале и китайские. Как по мне, качество китайских намного лучше наших производителей.

Читать еще:  Датчик холостого хода ваз 2199 инжектор

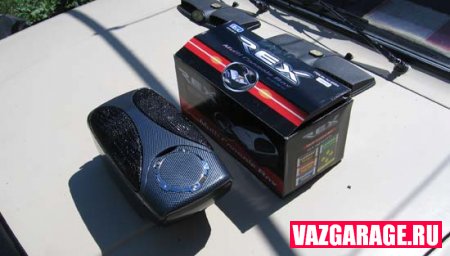

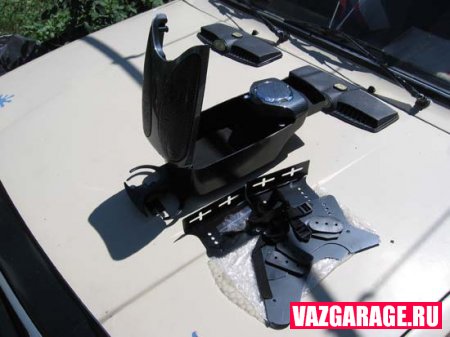

Я себе подобрал оригинальный китайский подлокотник для своей ласточки ВАЗ 2107. Смотрите фото ниже.

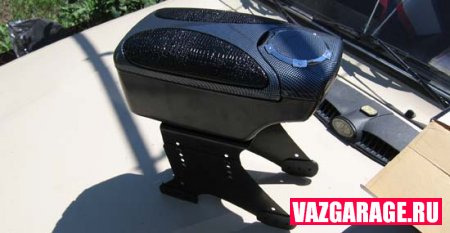

Сначала я приступил к сборке подлокотника, чтобы посмотреть как и куда нужно будет крепить. Стоит отметить, что крепление подлокотника можно регулировать по ширине и высоте, что есть большим плюсом. Так же в коробке была инструкция, но я не пользовался.

Так как те крепления, которые шли в комплекте, мне не подошли – было решено сделать универсальные. Более подробней вы сможете увидеть на фотографии ниже.

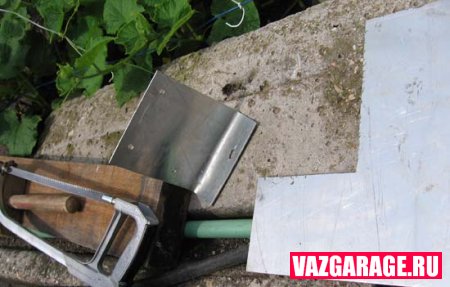

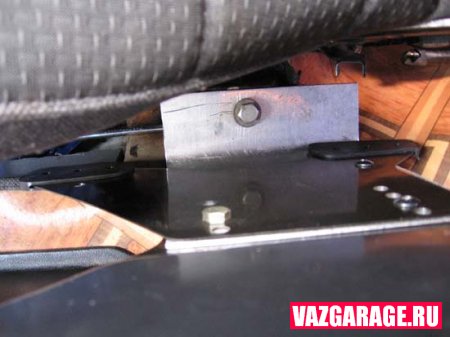

Вот крепления, которые я самостоятельно вырезал и подогнал под свой автомобиль.

Публиковать здесь свои размеры креплений нету смысла, так как у каждого свои “тараканы” на автомобиле.

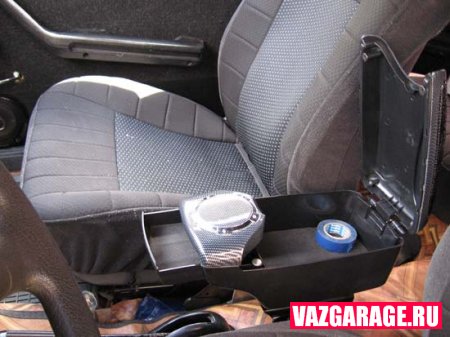

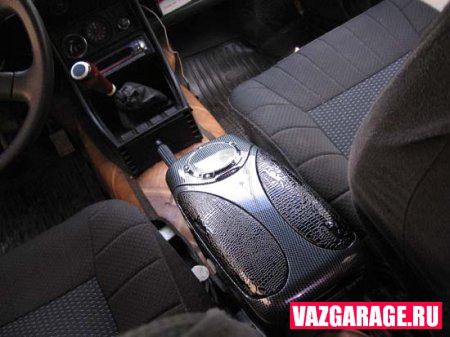

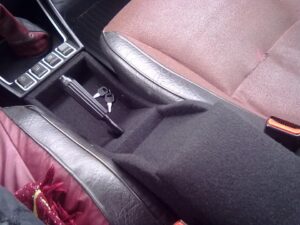

Установка подлокотника на ВАЗ 2107 своими руками успешно завершена.

Если у Вас появились вопросы как установить подлокотник на ВАЗ 2107, задавайте его в комментариях. Мы пока напоминаем, что предыдущая статья была про установку евроручек на ВАЗ 2110.

Изготовление и монтаж подлокотника ВАЗ 2107

Владельцы “семерки” часто стараются придать ей индивидуальные черты, сделать автомобиль удобней и комфортнее. Монтаж подлокотника на ВАЗ 2107 — недорогой и простой способ улучшить эргономику места водителя и переднего пассажира.
Установив подлокотник на ВАЗ 2107, кроме дополнительного комфорта, можно получить:

  • дополнительное отделение для мелких предметов;
  • подставку для бутылки с напитком или стаканов;
  • место для удобного расположения кнопок управления (например, стеклоподъемниками).

В продаже имеются готовые подлокотники, но только индивидуальная деталь, изготовленная самостоятельно, может идеально вписаться в интерьер салона, соответствуя вкусам и требованиям водителя.

Проектирование подлокотника на Ваз 2107

Начать следует с проведения замеров размеров в месте установки подлокотника. Эти параметры могут немного отличаться даже в машинах одной серии. В случае, если салон дорабатывался, менялись сиденья или консоль, без предварительных замеров не обойтись. Полученные результаты лучше сразу наносить на эскиз подлокотника, чтоб после не пришлось долго разбираться с записями. Обязательно следует учесть такие параметры:

  • высота подлокотника ВАЗ 2107;
  • расстояние между креслом водителя и пассажира;
  • промежуток между замками, удерживающими ремни безопасности;
  • габариты ручки и высоту подъема “ручника”;
  • расстояние до торпеды или консоли.

На основании эскиза и результатов измерений необходимо сделать чертеж в трех проекциях. При расчете размеров конструкции следует учесть толщину войлока или поролона на стенах подлокотника. Также нужно предусмотреть и разметить места соединений и крепления для стенок и крышки подлокотника.

Важно: надежное крепление конструкции можно обеспечить лишь при помощи креплений к деталям салона.

Материалы для изготовления подлокотника

Для изготовления корпуса лучше всего применить ДСП или фанеру примерно 8 мм толщиной. Такой материал доступен, легко обрабатывается и обеспечивает достаточную прочность конструкции. Если форма подлокотника предусматривает изогнутые поверхности, подойдет только фанера — ее можно согнуть после отпаривания.
Обшить подлокотник можно кожей, дерматином или тканью, а под ошибку поместить поролон или войлок. Также понадобятся металлические уголки, саморезы и клей.
Для выпиливания деревянных деталей подойдет электролобзик.

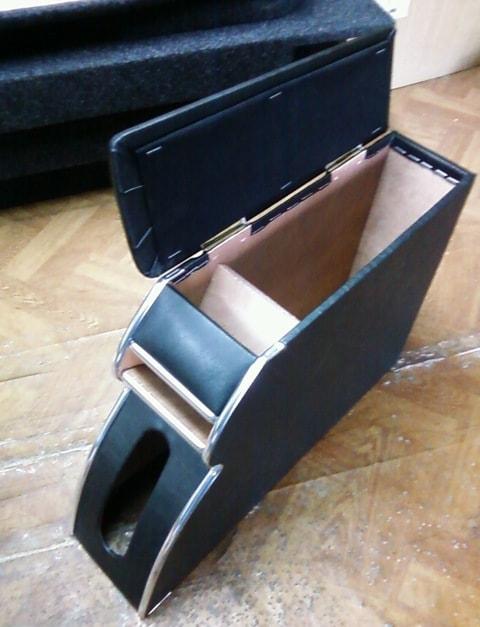

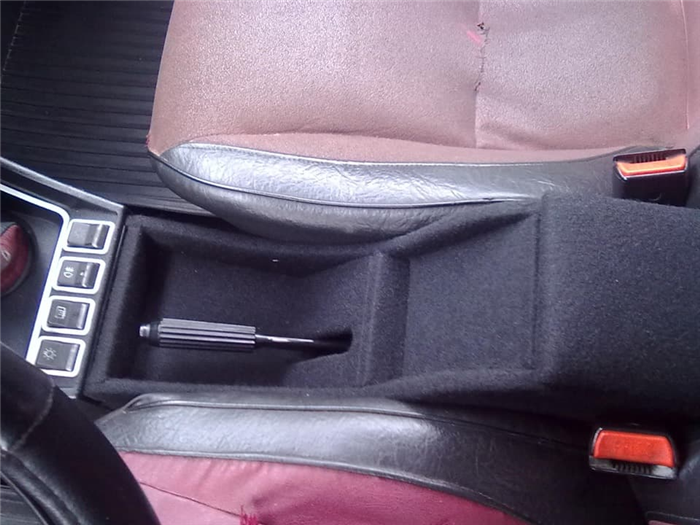

Изготовление подлокотника

Если вы впервые приступаете к работе такого рода, прежде чем делать конструкцию из ДВП или фанеры, стоит изготовить из картона макет в натуральную величину. Для соединения картонных деталей макета можно воспользоваться скотчем или скрепками. Макет позволит убедиться, не были ли допущены просчеты при проектировании конструкции подлокотника ВАЗ 2107.
Процесс изготовления подлокотника выглядит так:

  • разметить будущие детали на листе ДСП или фанеры;
  • вырезать размеченные элементы электролобзиком;
  • при необходимости изогнуть фанерные детали, предварительно обработав их паром или вымочив;
  • соединить детали металлическими уголками и саморезами, предварительно смазав стыки клеем;
  • уложить на крышку слой поролона и обшить кожей или иным материалом;
  • обшить стенки подлокотника (чтобы сделать их мягкими, можно подложить под обивку войлок или поролон).

Установка подлокотника на ВАЗ 2107

Для крепления подлокотника можно использовать детали старой детали или изготовить скобы самостоятельно.
Самый распространенный способ крепления — зажать болтами, удерживающими замки ремней безопасности, вилкообразные скобы крепления подлокотника. Для этого необходимо сместить сиденья вперед, выкрутить болты крепления замков ремней безопасности, а затем затянуть их, предварительно вставив туда скобы. Также можно изготовить уголки, которые позволяют прижать подлокотник к полу саморезами.
