Замена привода печки ваз 2110

Содержание

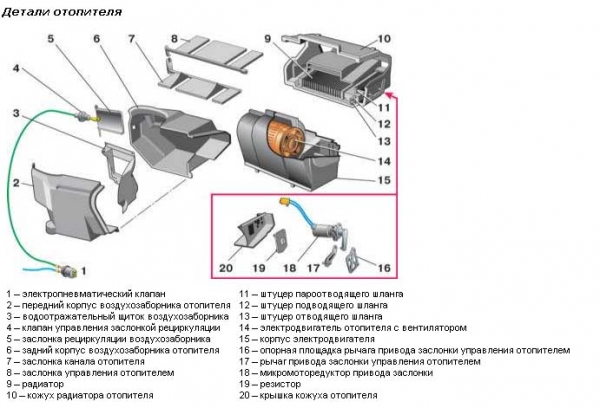

Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

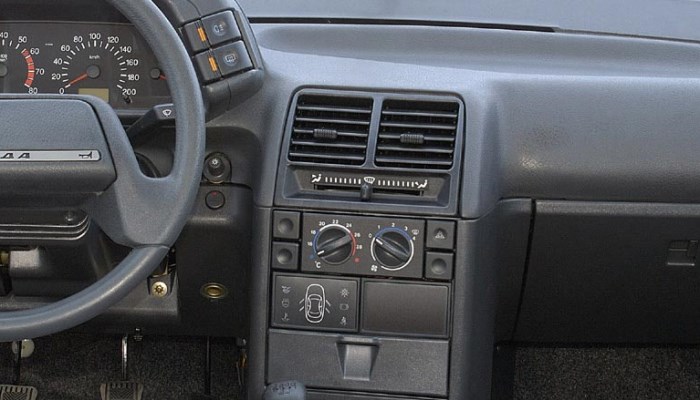

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

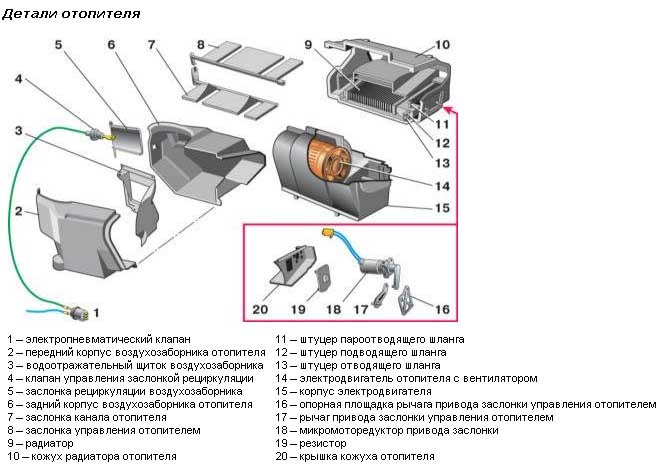

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

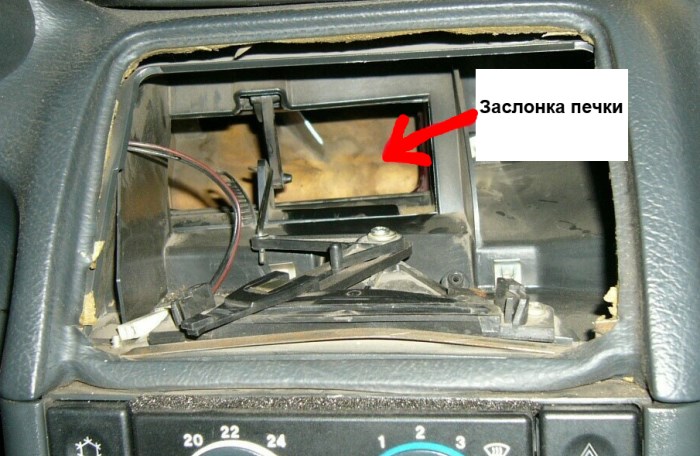

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

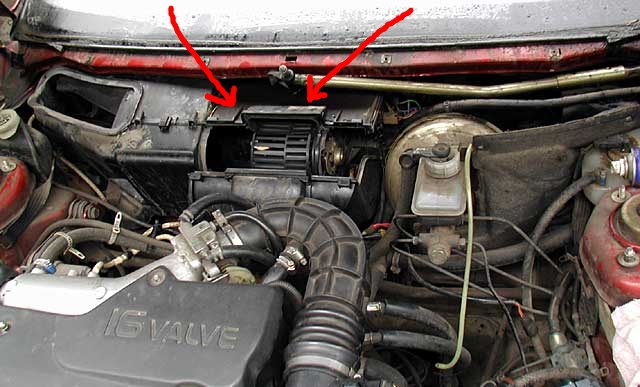

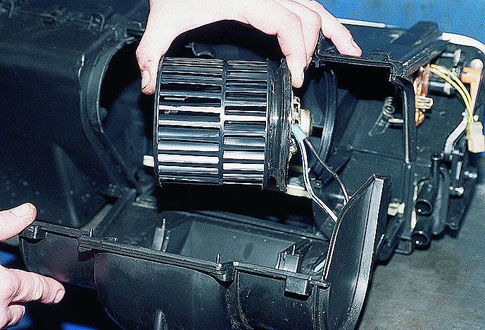

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Читать еще:  Как поменять салонный фильтр ваз 2114 видео

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Замена радиатора отопителя (печки) ВАЗ 2110 видео

Видео замены радиатора печки “десятки” старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Как правильно выполняется на автомобиле ВАЗ 2110 замена заслонки отопителя

Общий вид металлической заслонки ВАЗ 2110

В автомобиле ВАЗ 2110 вентиляция салона – приточно-вытяжная. Регулирование температуры в салоне осуществляется с помощью воздушной заслонки, регулирующей подачу в салон горячего воздуха.
Автоматическая система управления отопителя поддерживает температуру в салоне с отклонением не более двух градусов Цельсия.

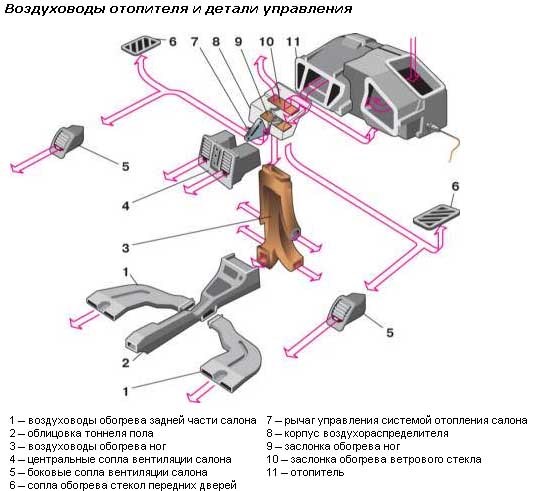

Принципы вентиляции салона

Прежде чем разобраться с причинами неисправности, следует знать принцип устройства и правила, по которым осуществляется вентиляция.
Итак:

  • В салон воздух подается через отверстия, имеющиеся в накладке на ветровом стекле: при движении автомобиля произвольно, или принудительно с помощью вентилятора печки – отопителя.
  • Выходит воздух через щели между внутренними панелями дверей и между обивками, затем через отверстия находящиеся на торцах дверей. Теплоизоляцию салона улучшают клапаны встроенные в отверстия, которые пропускают воздух наружу, и препятствуют его поступлению во внутрь автомобиля.
  • На ветровое стекло направляется основная часть воздуха, в центральную часть и боковым стеклам потоки направляются через дефлекторы, перекрываемые заслонками.
  • Воздух к ногам водителя и рядом с ним сидящему пассажиру подается посредством двух пар дефлекторов: одна пара расположена у пола, другая – на уровне коленей.
  • Через накладку, расположенную на тоннеле пола и двух воздуховодов, встроенных под передними сидениями, воздух подается к ногам пассажиров, находящихся сзади.
  • Для предотвращения поступления наружного воздуха, особенно если участок дороги загазован, задымлен или очень пыльный имеется система рециркуляции воздуха. Когда на панели приборов утапливается кнопка рециркуляции, открывается электропневмоклапан.
    В этом случае под действием разрежения, возникающего во впускном трубопроводе, перекрывается доступ наружного воздуха, заслонкой системы рециркуляции, в салон автомобиля.

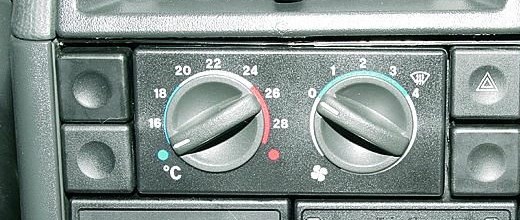

  • Температура воздуха регулируется ручкой контролера от 16°С до 30°С.
  • Информацию о температуре с ее датчика считывает блок, имеющий микровентилятор, расположенный на потолке. Блок включает микромотор, при возникновении разницы температуры, который управляет заслонками отопителя.
    Когда заслонка займет нужное положение, от датчика поступает сигнал на блок управления, отключающий микромотор.

Неисправности в системе отопления ВАЗ 2110 и методы их устранения

При выходе из строя блока управления, температурного датчика с микровентилятором, микромотора, датчика положения заслонки отопителя лучше всего заменить новыми, иначе цена ремонта автомобиля может стать значительно больше при дальнейшей его эксплуатации с неисправными узлами.
Если перемещающаяся заслонка издает характерный звук, слышимый в салоне, а воздух не прогревается, значит заслонка или ее привод повреждены. В этом случае требуется замена заслонки отопителя ваз 2110 или замена привода заслонки отопителя ваз 2110.

Замена заслонки в отопительной системе ВАЗ 2110

Замена заслонки в отопителе ваз 2110 выполняется в случае:

  • Выхода из рабочего состояния.
  • Постоянного заклинивания. Случается это при перекосе заслонки или ее повреждении от коррозии. В этом случае отопитель можно не разбирать.

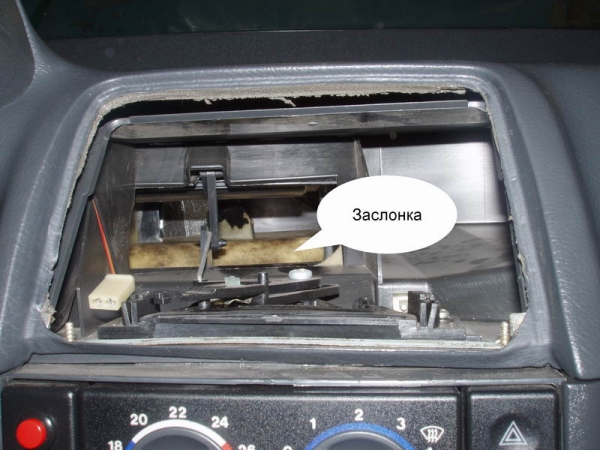

    Достаточно снять дефлектор, установленный в центре, и вручную активировать заслонку.

На автомобиле ВАЗ 2110 заслонки могут быть установлены старого или нового типа. Старая выполняется из пластика с поролоновым утеплителем, новая – металлическая, с резиновым уплотнителем.

Совет: В случае, если необходима замена заслонки отопителя ваз 2112 лучше использовать металлические устройства нового типа.

Снятие заслонки отопителя ВАЗ 2110

  • Сливаем из системы охлаждения жидкость.
  • От клеммы аккумуляторной батареи отсоединяется « — » провод.
  • Снимаются облицовка, накладка рамы на ветровом стекле и обивка шумоизоляции.
  • Снимается вентилятор отопителя.
  • От корпуса отопителя отсоединяется хомут вакуумного шланга.
  • Снимаются три пружинные скобы, которые крепят передний корпус воздухозаборника отопителя.

Совет: для того чтобы легче было открутить и закрутить винты крепления воздухосборника, можно снять панель приборов, открутить винты крепящие отопитель и приподнять его.

  • Отворачиваются винты крепления переднего корпуса.
  • Снимается передний корпус.
  • Освобождается радиатор от всех шлангов.

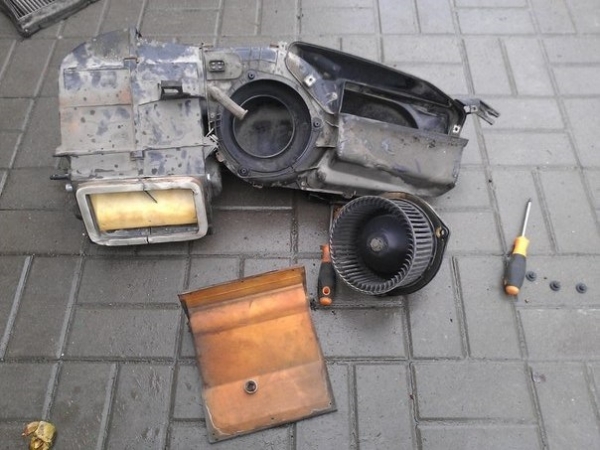

  • Снимается задний кожух отопителя.
  • Из отопителя вынимается радиатор.
  • Устанавливается новая заслонка, таким образом, чтобы вилка расположенная на оси заслонки была в зацеплении с рычагом.
  • Заслонка должна быть в поднятом состоянии.
  • Сборка отопителя выполняется в обратном порядке разборки.
  • Заливается охлаждающая жидкость.
  • Проверяется герметичность всех соединений и шлангов, работа заслонок, и всего отопителя.

Как выполняется замена заслонки отопителя на ваз 2110 хорошо видно на видео, аналогично производится и на автомобиле модели ваз 2112 замена заслонки отопителя.

Регулировка заслонок отопителя

Регулировкой заслонок своими руками устраняется подача части воздуха «на стекло» когда в положение «в грудь» или «в ноги» устанавливается в отопителе рычажок, управляющий потоками воздуха. На фото указаны узлы управления регулировки заслонки.

Регулировочный узел с расположением управляющего рычажка вертикально

Читать еще:  Двигатель на ваз 21114 8 клапанов

2 – регулируемая тяга для установки заслонки «в грудь» — «в ноги»
3 – крепление тяги «в грудь» — «на стекло».
Для этого необходимо регулируемую тягу укоротить на три деления, бокорезами откусить выступающий на ней наконечник. После выполнения таких операций заслонка отопителя станет в нужное положение, а тепло от печки поступать в заданном направлении будет лучше.

Ремонт привода заслонки отопителя ваз 2110

Самая распространенная неисправность привода системы отопления – в салон поступает от печки только холодный или горячий воздух, независимо от положения рукоятки, предназначенной для изменения температуры подачи воздуха.
Когда вышел со строя моторедуктор заслонки отопителя ваз 2110 замена элемента производится после проверки работы САУО и моторедуктора.

Проверка работы привода:

  • Снимаются центральные сопла, рукоятка направления потока воздуха передвигается до конца влево, в этом случае весь воздух должен идти в салон.
  • Включается зажигание. Положение регулятора температуры меняется с «минимума» на «максимум», обозначенные синей и красной точками, соответственно.
  • Если обнаружено, что заслонка не движется, то, скорее всего, заклинил моторедуктор привода заслонки системы отопления.
  • Включается зажигание, рукоятка температуры переводится из крайних положений влево и вправо, заслонку очень осторожно нужно подергать рукой, если она заработала, причина в неисправности моторедуктора.
  • Из последнего вынимается моторчик и ремонтируется или заменяется новым.

Таким образом может выполняться замена моторедуктора заслонки отопителя ваз 2110.

  • Отсоединяется от аккумуляторной батареи «минусовый» провод.
  • Снимается облицовка и накладка ветрового окна.
  • Отсоединяются разъем моторедуктора, который расположен за вакуумным усилителем, и разъем потенциометра микромотора.
  • Отворачиваются саморезы, и вытаскивается моторедуктор привода заслонки.
  • Используя тонкую отвертку, освобождаются зацепы корпуса, и вынимается моторчик.
  • Проверяется его работа, подсоединением к питанию от САУО.
  • Моторчик можно заменить или попытаться исправить.

Инструкция по ремонту моторчика:

  • Снимается крышка. Для этого отгибается в двух местах опрессованный бортик.
  • Проверяются, в каком состоянии: коллектор, щетки и подшипники.
  • Если детали можно отремонтировать или заменить, моторчик собирается.
  • Подшипники смазываются силиконовой смазкой.
  • Если на шестерне редуктора срезались зубья ее лучше заменить.
  • После сборки проверяется работоспособность моторчика и выполняется сборка моторедуктора.
  • Штифт рычага устройства вводится в прорезь рычага на приводе заслонки управления отопителем.
  • Необходимо, чтобы рычаг моторедуктора был повернут в нужное положение. Для этого двумя проводами нужно подать напряжение 12 В на разъем электродвигателя.
  • После установки моторедуктора проверяется движение рычага управления отопителем в приводе заслонки от крайнего верхнего положения, до крайнего нижнего, при повороте ручки, с помощью которой задается температура воздуха внутри салона.

Исправная работа системы отопления делает автомобиль уютным и теплым средством передвижения. Каждый автовладелец должен следить за ее состоянием и своевременно проводить ремонт всех элементов.

Ремонт/замена микро мотора редуктора заслонки печки ВАЗ 2110

Одной из самых распространённых болячек ВАЗ 2110, мы бы даже сказали неисправность «стандартная» — это печка данного автомобиля. В нашем случаи поток воздуха был постоянно горячим (возможно постоянно холодный), на изменения положения рычага печки реакции никакой. Это связано со специфической конструкцией отопления в ВАЗ 2110. Оно устроено так, что нет крана подачи охлаждающей жидкости в радиатор, а регулирование температуры потока происходит посредством работы воздушной заслонкой (улица/радиатор). То есть охлаждающая жидкость в радиатор печки подаётся постоянно.

Весь процесс ремонта своими руками описан в данной фото инструкции. А если вас интересуют другие причины почему не работает печка ВАЗ 2110 читайте нашу статью.

Первым делом нужно определить причину проблемы. Практически в 90% случаем виновником «не работающей печки» или «постоянно работающей» печки, является заслонка воздуховода, а точнее её микро редуктор, в силу специфичности конструкции отопления на ВАЗ 2110.

Поэтому разбираем на центральной консоле сопла, т.е. снимаем их.

Далее с помощью рычага регулирующий подачу воздуха(переводим его в крайнее левое и крайнее правое положение), нужно посмотреть движется ли заслонка.

В нашем случае, действительно заслонка не реагирует на движение рычага, и её заклинило в одном крайне правом положении.

На изображении показано правильная работа заслонки.Если заслонка реагирует на движение заслонки, а дует если теплый или холодный воздух, то нужно искать неисправность в области радиатора.

Можно очень просто проанализировать как работает блок САУО. Подаётся ли с САУО управляющее напряжение на мотор редуктора? Вот схема

Подключаем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание. Когда переводите рукоятку температуры в самое положения, на 10-15 секунд должен появиться управляющее напряжение 10 Вольт. Далее при каждом изменении положения рукоятки температуры в боковое положения, полярность управляющего напряжения должна меняться. В случаи когда напряжение нет совершенно, то нерабочий САУО.

В случаи когда печка фунциклирует только в крайних положениях или есть подозрения, что редуктор исправен, а его вал проворачивается в гнезде заслонки, то легко проверить исправность датчика положения заслонки. При переводе рукоятки температуры в крайние положения сопротивление между контактами х1.1(зелёный) и х1.4(голубой с пурпурной полосой) должно меняться.

Итог: САУО исправен, даёт микро моторедуктору напряжение, а заслонка на это не реагирует.

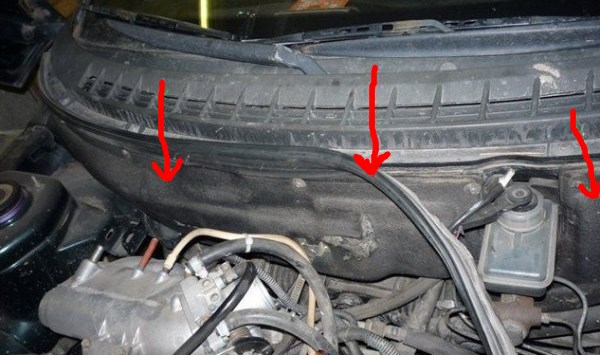

Демонтируем дворники, выкручиваем показанные стрелками болты.Также выкручиваем 2 гайки что находятся по бокам. Осторожно отводим пластмассовый зацеп от отверстия в кузове, демонтируем жабо.

Далее чтобы более удобно было снимать и устанавливать жабо, разрезаем трубочку, что служит для подачи омывателя и вставляем в неё трубочку от баллона с монтажной пеной.

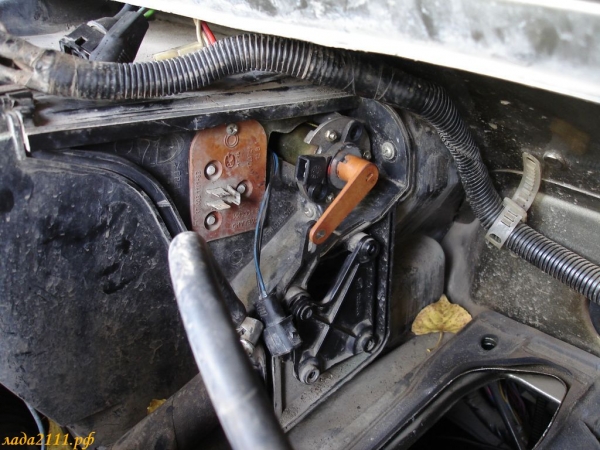

Место дислокации редуктора.

Демонтировать редуктор можно из этого положения. Крепится он 3-мя болтами.

Редуктор демонтирован с автомобиля.

Далее приступаем ку его разборки.

При помощи плоской отвертки аккуратно отгибаем защелки и разъединяем две половинки.

Читать еще:  Замена успокоителя цепи ваз 2106 видео

Подключаем к разъёму моторчика питание от САУО и тестируем работает ли моторчик?

В любом случаи снимаем моторчик и разбираем его.

Если моторчик не работает, ищем место где произошел обрыв цепи. Если всё в порядке смазываем его.

После смазывания подключаем моторчик к редуктору, если вал движется — это значит всё в полном порядке.

Сборку производим в обратной последовательности.

Не работает заслонка печки на ВАЗ 2110: причины и самостоятельный ремонт

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка . В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Схема

Причины поломки заслонки бывают разные

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки . Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Демонтаж

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Сборка

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

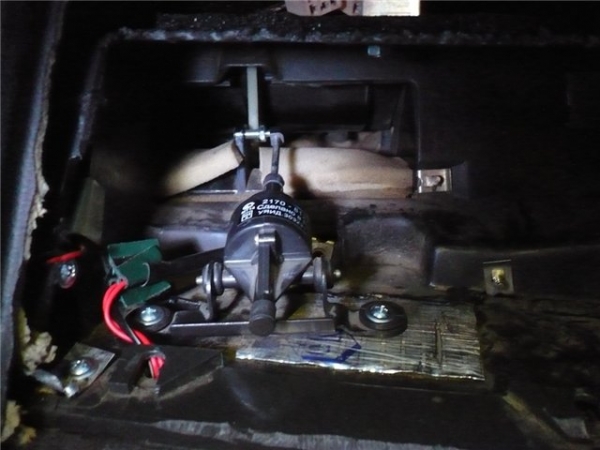

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.
