Датчик дроссельной заслонки шевроле лачетти

Содержание

Доводим до Ума Шевроле Лачетти

ВСЁ СВОИМИ РУКАМИ

Главное меню

Дроссельная Заслонка Лачетти

17.06.2017

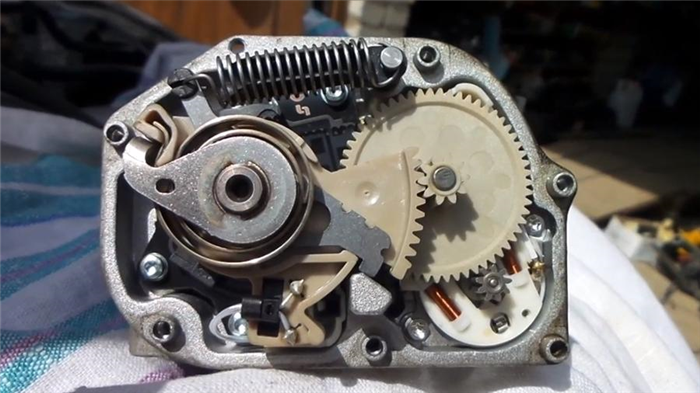

. . Смотрим работу Дроссельной Заслонки Лачетти прямо на заведённом двигателе. Снял защитную крышку и перевернул дроссельный узел на 180 градусов относительно шпилек крепления.
Стало всё видно, и появилась возможность заснять работу Дроссельной Заслонки на работающем двигателе. Начало поиска неисправностей на странице Дергается ЛачеттиСам Дроссельный Узел не разборный, поэтому заменяется целиком. Но в России покупать оригинал очень дорого от 12 500 до 15 000 рублей. Неоригинал идёт от 7 500 рублей. Мне ребята пишут, что заказывают на Али, и вместе с доставкой выходит около 4 000 рублей. Говорят, что работает не хуже оригинала. Некоторые даже и адаптацию не делали. Можете сами посмотреть и почитать отзывы на этой странице


. .
. . Статью буду писать позже, когда всё обмозгую, пересмотрю все предыдущие видео. Главная неувязка в том, что ДУ у всех одинаковые, а параметры двигателя — разные, и заслонки у всех на ХХ открыты по разному. Я могу подогнать ДУ под свою машину, всё будет идеально. Но если переставить мой ДУ на другую машину, то она не будет работать лучше. А мне хочется найти общий вариант для всех машин.

13.08.2017
. . Пока на сегодняшний день лучшим вариантом, что пришло в голову, является установка микро переключателя вместо концевика в дроссельном узле Дергается Лачетти 2. И усиление средней или нижней опоры двигателя Дёргается Лачетти 3. Может потом ещё на что осенит. Сейчас уже сделал по-другому: Переделываем Дроссельную Заслонку

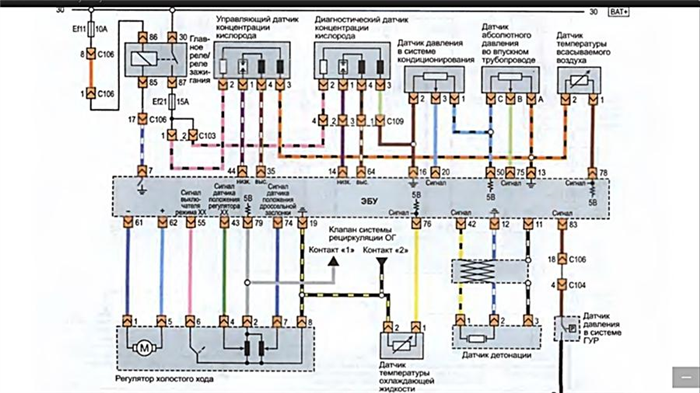

Электрическая схема Дроссельного узла Лачетти:

Дроссельная Заслонка Лачетти : 8 комментариев

Навигация по комментариям

Здравствуйте теперь в этой теме. Посмотрев все видео, пришла идея попробовать понастраивать (поподгибать) пластинки контактов концевика ХХ в узле ДУ, т.е. чтобы размыкался концевик ХХ в ДУ подобно тому как размыкается внешний приделываемый концевик. Что думаете по этому поводу.

Не получится — сама конструкция не даст. Можно попробовать сделать жёсткий контакт, если на корпус ДЗ подать массу, то на рычаге оси появится минус. На пластмассовый рычаг РХХ впаять или приклеить металлическую пластинку в месте соприкосновения этих рычагов. Эту пластинку спаять проводочком с контактом, с которого подаётся минусовой сигнал на ЭБУ. Там ток маленький, а прижимаются они хорошо. Думаю пригорать не будут. Тогда эти контакты будут размыкаться не после, а во время открытия ДЗ. А вот с микрушкой, благодаря зазору в конструкции, можно сделать размыкание контактов раньше открытия ДЗ

Скажите пожалуйста, до чистки ДЗ положение ДЗ было 3.5% на заглушенной и 5.6% на заведенном авто!
После чистки ДЗ даже не откручивая его( почистил на совесть очень тщательно) на звглушенном авто положение стало 3.1% ,а на заведенном 0% . На форумах мне говорят такого быть не должно , должно быть как минимум 3% ( на ХХ) . Сброс адаптаций делал 3 раза вподряд успешно. в параметрах реальное положение ДЗ и Желаемое положение ДЗ 23 шага.
Скажите это норма? Или что то не то?

По идее 23 шага соответствуют 2,3% открытия ДЗ, но не нулю. Трос газа случайно не перетянут? Не лопнул ли какой шланг после ДЗ?

Все шланги полностью проверены, все надежно закреплено и категорически нет никаких подсосов воздуха( при затыкании дросселя ладонью машина сразу же глохнет).Машину ведет себя нормально , то есть обороты не зависают,сама не газует,в разнос не идет.НО теперь после чистки ДЗ при движении на ХХ педаль газа иногда бьет в ногу( чувствуется что заслонка играется по градусам как бы).Куда копать?

Описание и расположение датчиков на Chevrolet Lacetti

В Шевроле Лачетти (седан, хэтчбек 1.6) силовой агрегат оснащен системой распределительного впрыска горючего. Топливо подается в каждый цилиндр через форсунки с запрограммированной очередностью.

Конструкция системы типичная, как для большинства марок с предустановленным ЭБУ: датчик параметров работы мотора, ЭБУ, исполнительные устройства.

ЭБУ – это мини компьютер, установленный в двигатель автомобиля. Он состоит из модуля оперативной памяти, запоминающего устройства.

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

Читать еще:  Как пользоваться блокировкой на ниве шевроле

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.

Датчик положения коленчатого вала

ДПКВ установлен на передней стенке блока цилиндров. Механизм в режиме онлайн передает микроконтроллеру информацию о частоте вращения коленчатого вала.

При прохождении зубьев вблизи диска он фиксирует данные, передает микроконтроллеру. Зубья с наклоном в 6 градусов. С целью упрощения положения коленвала два зуба из шестидесяти удалены, образуется широкий паз. Проходя мимо ДПКВ, в последнем возникает опорный импульс, считывается положение коленвала.

Датчик фаз (положения распределительного вала)

Датчик распредвала зафиксирован в правой части головки блока цилиндров с торцевой части, вблизи шкива распредвала. Работа ДПРВ основана на работе датчика Холла. Фиксация происходит в момент прохода выступа на торце распредвала. На основании импульсов выставляется угол опережения зажигания, определяется цилиндр, в который необходимо подать горючее в «данный момент».

При неисправности ЭБУ переходит в режим аварийной работы, на центральной консоли приборов горит индикатор ошибки, уведомляющий о поломке в работе механизма.

Датчик положения дроссельной заслонки Шевроле Лачетти

ДПДЗ установлен на дроссельном узле, вместе с регулятором холостого хода. На основании полученных сигналов от ДПДЗ ЭБУ определяет текущее положение заслонки, рассчитывает нагрузку на силовой агрегат. Корректируется качественный и количественный составы топливовоздушной смеси.

О неисправности датчика сигнализирует индикатор на центральной консоли приборов Chevrolet Lacetti (седан, хэтчбек 1.6). Необходима замена датчика в сборе с блоком регулятора холостого хода.

Датчик детонации Шевроле Лачетти

ДД установлен на стенке блока цилиндров. На основании сигналов ЭБУ корректирует зажигание на скоростном режиме свыше 90 км/час. О повышении амплитуды вибрации датчику указывает керамический элемент с чувствительной поверхностью. По достижении критической отметки, ЭБУ в автоматическом режиме корректирует угол опережения в сторону позднего.

В случае неисправности, агрегат переходит в аварийный режим работы, на центральной консоли приборов сигнализирует индикатор о наличии неисправности. О наличии неисправности также будет указывать вибрация мотора при резком повышении оборотов.

Датчик абсолютного давления Шевроле Лачетти

ДАД установлен на патрубке забора воздуха. На основании переданных параметров ЭБУ анализирует и корректирует разрежение, снижает (увеличивает) нагрузку на силовой агрегат. Также стабилизируется пропорция топливовоздушной смеси в соответствии с нагрузкой мотора. Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается. Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.

Датчики концентрации кислорода

В штатной комплектации установлено два датчика: один (управляющий) на корпусе впускного коллектора, второй (диагностический) – на приемной трубе.

Первый кислородный датчик – лямбда зонд на основании импульсов, которые передаются ЭБУ, проводится анализ, корректировка, дозирование кислорода, топлива, количества выхлопных газов. Порции настраиваются в соотношении максимальной балансировки горючей смеси, снижения количества выхлопных газов.

Частицы кислорода, содержащиеся в отработанных газах, при взаимодействии с поверхностью датчика повышают (снижают) напряжение. При минимальном количестве оно равно 0.1 В, при максимальном — 0.9 В. В первом случае называется обедненной смесью, во втором – обогащенной. На основании показателей, переданных лямбда зондом, ЭБУ формирует настройки топливной системы.

Нередки случаи выхода из строя лямбда зонда по причине использования этилированного бензина, термостойкого герметика, силикона при сборке силового агрегата.

Диагностический датчик (нижний) в процессе работы систематически отслеживает концентрацию выхлопных газов, работу катализатора. Принцип работы схож с управляющим. При неисправности горит индикатор на приборной панели.

С целью снижения уровня фактической токсичности, экономии на ежемесячном обслуживании в СТО устанавливается обманка – металлическая проставка под лямбда зонд. Обязательной диагностике и замене подлежит клапан рециркуляции выхлопных газов – EGR (ЕГР).

Датчик температуры охлаждающей жидкости

ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача – передача температурных показателей в режиме онлайн ЭБУ. Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата.

ДТОЖ – это терморезистор с отрицательным коэффициентом температуры. Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.

Датчик температуры поступающего в цилиндры воздуха

ДТПЦ – установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность (нестабильная работа) сигнализируется на приборной панели.

Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин – неисправность ДМРВ датчика массового расхода воздуха. От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.

Датчик скорости

ДС – устанавливается на верхней части корпуса коробки передач Шевроле Лачетти (седан, хэтчбек 1.6). Независимо от типа: МКПП или АКПП, он информирует ЭБУ о скорости машины в текущий момент. Принцип работы основан на эффекте Холла. Шестерня привода приводит в зацепление дифференциал. ДС передает ЭБУ импульсы напряжения определенной частоты. Электронный блок управления интерпретирует данные, выводит на монитор показатель скорости автомобиля.

Читать еще:  Гайки для литых дисков нива шевроле

Датчик уровня топлива

Внутри бака расположена механическая часть, а под приборной панелью электрическая. Интерпретируя импульсы, на центральную консоль выводится показатель уровня топлива. Индикатор не загорелся при запуске двигателя – вероятнее всего он вышел из строя, подлежит замене.

Датчик давления масла

ДДМ находится в правой части силового агрегата с тыльной стороны. Для замены нужно демонтировать переднее правое колесо, отсоединить колодку с проводами, снять датчик.

На этапе запуска мотора загорается индикатор красного цвета, после двух секунд он должен погаснуть. В противном случае это указывает на неисправность. Датчик давления масла состоит из механической и электрической частей. Первая вкручивается непосредственно в стенку блока мотора, вторая в приборную панель Шевроле Лачетти (седан, хэтчбек 1.6).

Антиблокировочная система

АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.

Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта. Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево.

В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.

Дроссельная заслонка на Шевроле Лачетти?

Шевроле Лачетти считается компактным автомобилем класса “С”, который был разработан южнокорейским автомобильным производителем — GM Daewoo. В нём сочетаются итальянский дизайн, усовершенствованные технические характеристики Шевроле, а также отличное соотношение цены и качества. Это вторая модель автомобиля, которая была построена на абсолютно новой платформе — J200 и сменила DaewooNubira 2. В Европейских странах автомобиль с самого начала выпускался как марка — Daewoo, а с 2004 года начал выпускаться под именем — Шевроле.

Особенности Шевроле Лачетти

Интерьер Шевроле Лачетти оформлен без каких-либо изысканных особенностей, но всё равно он имеет достаточно современный вид. Отделка салона автомобиля оснащена большим количеством алюминиевых вставок. Представленный автомобиль является одним из самых больших в классе, а значит, пассажиры имеют достаточно просторное пространство. Багажник любой версии автомобиля Лачетти имеет достаточно большой объём и к тому же его всегда легко можно увеличить за счет заднего сидения автомобиля.

Стандартная комплектация автомобиля Шевроле Лачетти:

  • Рулевой гидроусилитель;
  • Кондиционер;
  • Фронтальные подушки безопасности для пассажиров и водителя;
  • Распределение тормозных усилий и автоблокировка тормозных механизмов;
  • Электрические зеркала;
  • Звуковая сигнализация;
  • Задние фары — противотуманки;
  • Заднее стекло, оснащенное обогревом;
  • Тонированные стёкла;
  • Аудиоподготовка;
  • Декоративные колпаки;
  • Передняя подвеска, имеющая тип — McPherson;
  • Спереди установлены электростеклоподъёмники;
  • Центральный замок с возможностью дистанционного управления;
  • Электрическая коррекция фар;
  • По цвету кузова были сделаны боковые молдинги;
  • Полное соответствие с требования — Евро 2;
  • Возможность регулирования высоты руля и водительского сидения;
  • На задних сидениях установлены подголовники.

Лачетти выпускается в четырёхдверном кузове — седан, пятидверном кузове — хетчбэк и универсал. Дизайн модели автомобиля с кузовом универсал и седан были разработаны в итальянском ателье — Пининфарина, а дизайн хетчбэка — Джоржетто Джуджаро. Модель, оснащенная кузовом седан, была представлена в 2002 году, через полтора года выпустился хетчбэк, а в 2004 году началась продажа универсала. На рынках некоторых стран под именем Лачетти распространяется исключительно хетчбэк, а универсал и седан называют — Нубира.

Шевроле Лачетти седан и хечбэк

Шевроле Лачетти с кузовом седан:

Считается одной из самых первых корейских моделей, которые были выпущены на продажу после приобретения американской компанией GeneralMotors модели Daewoo. На сегодняшний момент Лачетти седан выпускается в нескольких комплектациях, таких как SX и SE. Основное их отличие заключается в установленном бензиновом моторе. В комплектации SX автомобиль имеет 1,6 — литровый двигатель, а SE считается более мощной и имеет 1,8 — литровый мотор. К тому же в версию с большей установкой силовой производительности автомобиля включена обивка руля из кожи, спереди установлен подлокотник, а также водительское кресло имеет подпорку для поясницы.

Шевроле Лачетти с кузовом хетчбэк:

Среди европейских стран модель с кузовом хетчбэк пользуется большим спросом, чем модель, оформленная в кузове седан. На сегодняшний момент из всего списка моторов изготовленных для хетчбэка используется исключительно 1,6 — литровый двигатель на бензине, который развивает мощность до 109 лошадиных сил. Механическая трансмиссия имеет пять передач.

Шевроле Лачетти с кузовом универсал:

Считается одним из самых популярных универсалов. Здесь покупателю не предоставляется альтернативный бензиновый мотор уже установленному мотору, имеющему объём 1,8 литра. Двигатель автомобиля с кузовом универсал может развивать мощность до 122 лошадиных сил. Механическая трансмиссия имеет исключительно пять передач.

Помимо правильного выбора модели автомобиля каждый автолюбитель должен уметь ухаживать за ним. Среди автомобилистов довольно распространён такой вопрос: Что такое дроссельная заслонка и как за ней ухаживать?.

Немного информации о датчике положения дроссельной заслонки

Датчик положения дроссельной заслонки или как его сокращенно называют ДПДЗ — это устройство, которое изначально было предназначено для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Этот датчик считается одним и датчиков всех систем электронного управления двигателем автомобиля с топливным впрыскиванием. После получения сигнала датчика положения дроссельной заслонки контролёром отслеживается угол, на который отклонилась дроссельная заслонка. На основании информации полученной с датчика дроссельной заслонки электронным блоком управления производится выбор режима передачи топлива.

Читать еще:  Шевроле авео или солярис

Алгоритм корректирования троса привода:

  • Подготовьте автомобиль для выполнения необходимых действий;
  • Отделите наконечник троса от педальки газа. Для этого его нужно немного подтянуть на себя, а потом направо;
  • Демонтируйте декоративную накладку двигателя;
  • Поверните по часовой стрелке сектор привода дроссельной заслонки и отделите от него наконечник троса;
  • Достаньте из кронштейнов впускного трубопровода трос привода заслонки;
  • В отверстии щитка двигателя отсоедините оболочку троса от уплотнённого кольца;
  • Вытяните трос в отсек двигателя;
  • Соберите все части в обратной последовательности.

Алгоритм установления декоративной накладки двигателя:

  • Подготовьте автомобиль для выполнения необходимых действий;
  • Попросите, кого-то нажать на педаль газа до ограничения и зафиксировать её;
  • Прокрутите по часовой стрелке сектор привода заслонки. Если у вас получилось осуществить поворот, то заслонка откроется не полностью;
  • Отсоедините стопор оболочки троса;
  • Сдвиньте назад оболочку и установите стопор;
  • Повторите диагностирование. Отпустите педаль газа и прокрутите против часовой стрелки сектор привода заслонки. Если у вас получилось его повернуть, то заслонка не откроется полностью;
  • Отсоедините стопор оболочки и немного сдвиньте её вперед;
  • Установите стопор;
  • Полностью повторите диагностику. Если у вас не вышло отрегулировать трос привода, то проведите его замену.

Проверка датчика положения дроссельной заслонки Шевроле Лачетти

Постепенный переход системы управления двигателем с механической на электронную с одной стороны сильно упрощает жизнь водителю. С другой стороны, любое непредсказуемое поведение датчиков или контроллера ставит автолюбителя в тупик. Если в механических системах все было просто и ясно, видно явно, то электронная система управление требует проверки более деликатной.

Принцип работы и неисправности датчика положения заслонки дросселя Лачетти

На всех двигателях Chevrolet Lacetti, которые поставлялись в Украину (а это только 1,6 и 1,8-литровые бензиновые атмосферники), реализовано электронное управление. На момент разработки, хорошо это или плохо, были распространены самые простые датчики и простейшие схемы управления, перекочевавшие под капоты корейских Шевроле с автомобилей Опель. Поэтому определить любую неисправность того или иного датчика не составит труда для водителя, хоть немного знакомого с электроникой или даже с электротехникой.

Датчик положения дроссельной заслонки (на схеме выделен красным) служит для отслеживания угла ее открытия. Информация о положении дросселя мгновенно передается в электронный блок управления, который на основе полученных импульсов решает, сколько топлива и сколько воздуха необходимо подать в камеру сгорания для нормальной и экономичной работы мотора под той или иной нагрузкой, при той или иной температуре воздуха и охлаждающей жидкости. Вкратце, так.

Неисправности датчика положения дроссельной заслонки (ДПДЗ) Лачетти чаще всего связаны с рядом неприятностей:

Высокий расход топлива.

Провалы при разгоне.

Появление ошибок системы управления, прямо или косвенно говорящих о неисправностях в дроссельном узле. Кодов ошибок много и каждый из них говорит о конкретной неисправности.

Тяжелый пуск двигателя.

Потеря тяги под нагрузкой.

Список можно продолжать, но это самое важное из того, на что обращают внимание автолюбители.

Как проверить ДПДЗ Шевроле Лачетти

Мы понимаем, что все эти неприятности могут быть вызваны совсем не дроссельным узлом. Похожие симптомы могут проявляться, к примеру, при выходе из строя или износе элементов системы впрыска, системы зажигания, а также другими датчиками.

Особенность дроссельного узла двигателей Лачетти (и на 109-сильном и на 122-сильном моторе) в том, что он работает в тесном контакте с регулятором холостого хода. Поэтому, если есть претензии к работе автомобиля на холостых оборотах, виновен, скорее регулятор. Впрочем, проверить и ДПДЗ не помешает тоже, благо, на это уйдет пара минут.

Самый простой способ — отключение датчика положения дросселя. В том случае, если в работе двигателя будут изменения в лучшую сторону, будем менять или ремонтировать ДПДЗ, если нет — оставляем его в покое и ищем причину дальше. Словом, для проверки поступаем так.

Глушим двигатель, отключаем контактную колодку датчика. Она находится слева от дроссельного узла и показана на фото.

Запускаем двигатель и прислушиваемся к его работе. Скорее всего, поднимутся обороты холостого хода до 1000-1100 об/мин.

После этого делаем пробную поездку. Если поведение двигателя абсолютно не изменилось, устанавливаем колодку на место и сбрасываем ошибки с помощью сканера OBDII. Ошибки 0222 и 0122 будут обязательно, но сбросятся легко и больше не появятся, если с датчиком все нормально.

Проверка ДПДЗ мультиметром

Если же провалы пропали и появилась мощность, тяга, проверяем датчик более детально. Для этого нам понадобится всего лишь мультиметр.

Выставляем мультиметр в режим измерения сопротивления и устанавливаем щупы прибора на контакты 79 и 74 контактной колодки блока электронного управления.

Номинальное сопротивление датчика при нулевом положении заслонки около 700 Ом.

Оставляем щупы на колодке и проворачиваем рукой заслонку, плавно и медленно. Так же плавно и медленно должно расти сопротивление вплоть до 1,2 кОм. В самом конце контактной дорожки возможен скачок до 1,3 кОм, но при крайнем стабильном положении исправного дросселя сопротивление останется на уровне 1,22-1,24 кОм.

В том случае, если замеры не соответствуют номиналам (что бывает, к слову, крайне редко), датчик положения дроссельной заслонки требует замены или очистки.
