Монтажный блок предохранителей в ВАЗ 21099

Являясь главным узлом, соединяющим и защищающим различные электрические цепи авто, монтажный блок может стать и средоточием многочисленных проблем, связанных с проводкой.

Не совсем удачное расположение блока предохранителей на автомобиле ВАЗ 21099 делает его уязвимым для негативного воздействия влаги. Поэтому для тех владельцев этих автомобилей, кто не желает по каждому пустяку обращаться в автосервис, важно знать не только какой и где именно стоит предохранитель, но и взаимозаменяемость блоков различных модификаций – на случай замены.

Монтажный блок старого образца

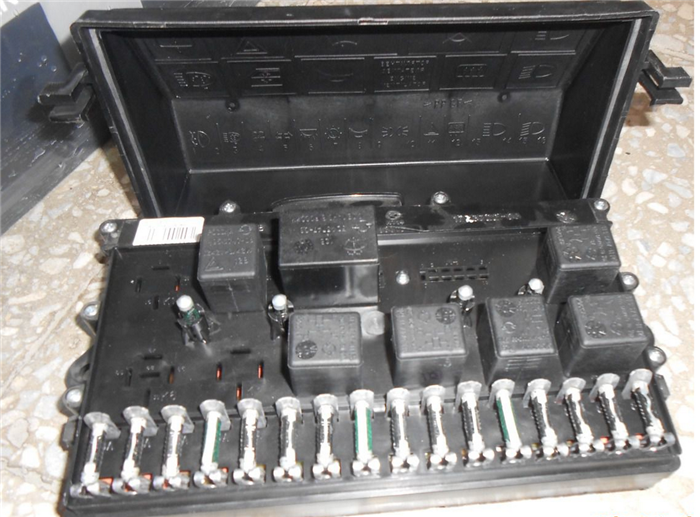

На карбюраторных ВАЗ 21099 с высокой панелью (до 1998г.в.) устанавливались блоки предохранителей 17.3722 , выглядевшие так:

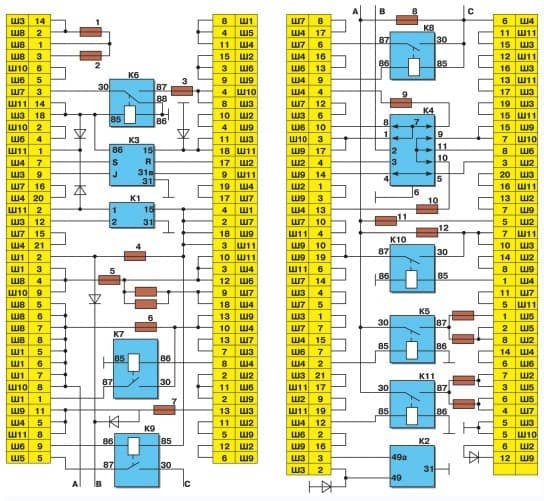

Электрическая схема блока старого образца и его распиновка:

Для того чтобы найти ответный адрес конкретного провода в жгутах, сначала определите, в каком разъёме он находится, а потом найдите его номер в колодке.

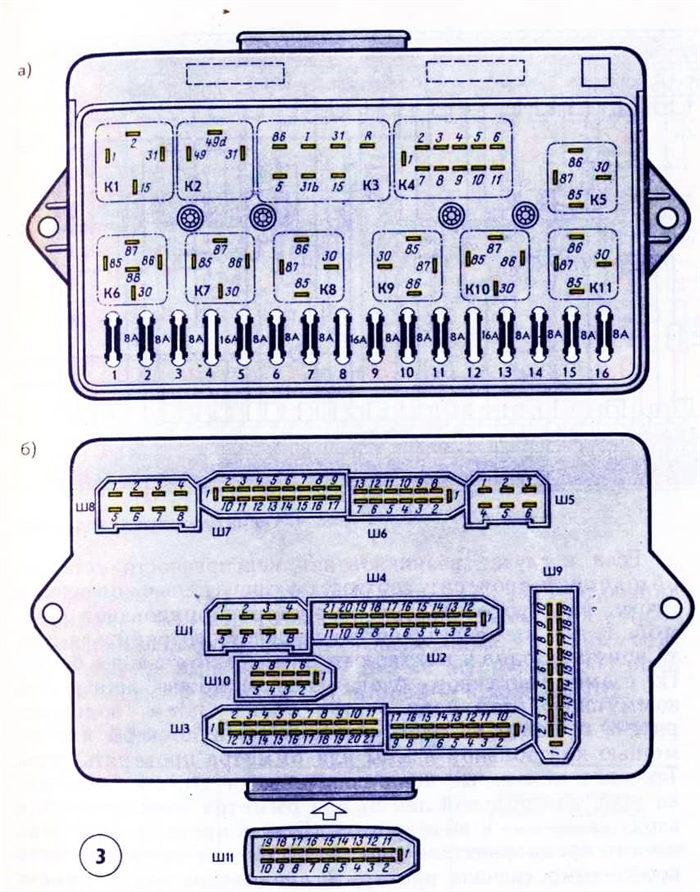

Обозначение разъёмов и их контактов блока 17.3722. Обозначения реле и предохранителей монтажного блока 17.3722:

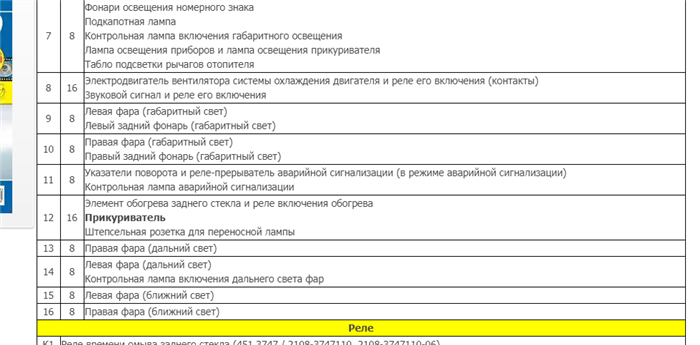

Защищаемые предохранителями цепи:

Реле (с указанием заводской маркировки):

Цепь стеклоочистителя и стеклоомывателя

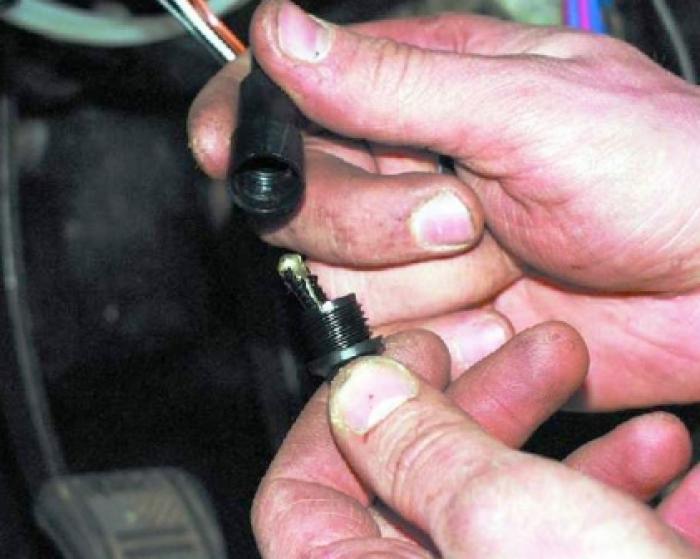

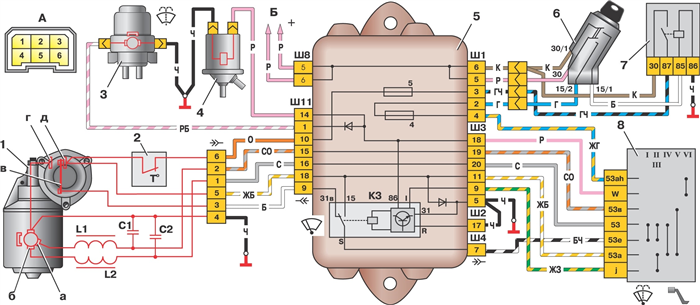

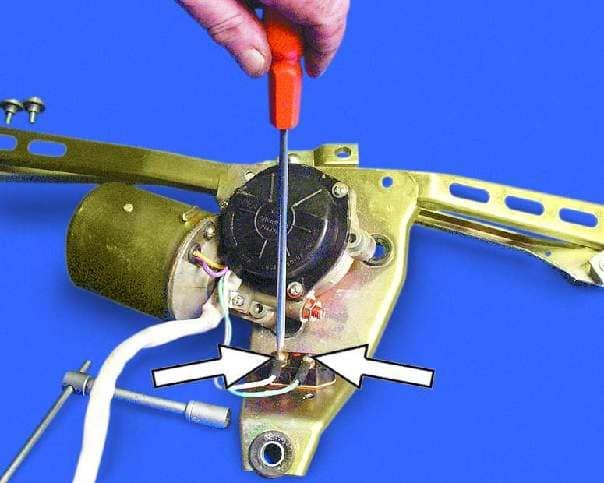

Несмотря на то, что за дворники «отвечает» плавкий предохранитель 5 монтажного блока, цепь моторедуктора имеет дополнительную защиту – биметаллический тепловой предохранитель (на рис. ниже обозначен красной стрелкой).

Располагается он непосредственно на кронштейне «трапеции» дворников:

Цепи, не защищаемые предохранителями

С целью обеспечения бесперебойной работы и безотказного запуска двигателя не защищаются следующие электрические цепи:

  • зарядки аккумулятора. Силовой провод от генератора напрямую подключен к «плюсовой» клемме АКБ;
  • зажигания (на карбюраторных двигателях);
  • пуска двигателя (реле стартера и сам стартер);
  • провода от генератора на замок зажигания и – далее – к монтажному блоку.

Реле зажигания находится под «торпедой» около рулевой колонки, реле стартера – на щитке передка.

Дополнительный блок реле и предохранителей на инжекторных ВАЗ 21099

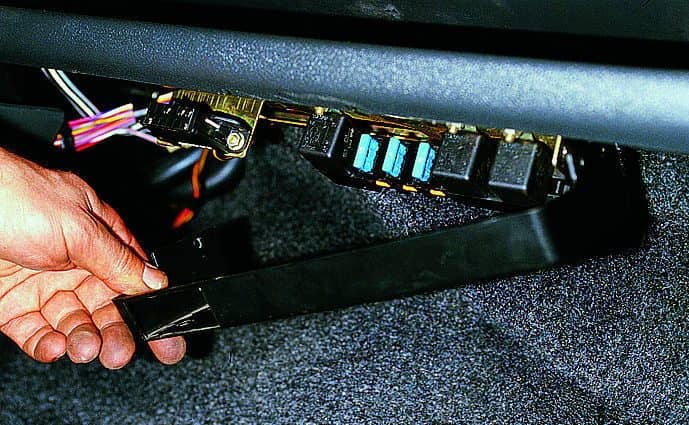

Дополнительные реле установлены под полкой с правой стороны:

Назначение реле и предохранителей:

Блоки предохранителей ВАЗ 21099 нового образца

С 1998г. на начали устанавливать блоки предохранителей 2114-3722010-60 – для автомобилей с высокой «торпедой»:

Для машин с «торпедой» от ВАЗ 2115 – блоки 2114-3722010-10 и 2114-3722010-18:

Читать еще:  Датчик распредвала ваз нива

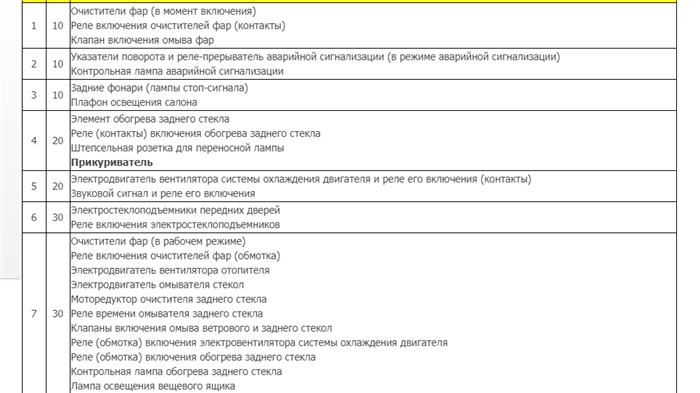

Предохранители БП 2114-3722010-60:

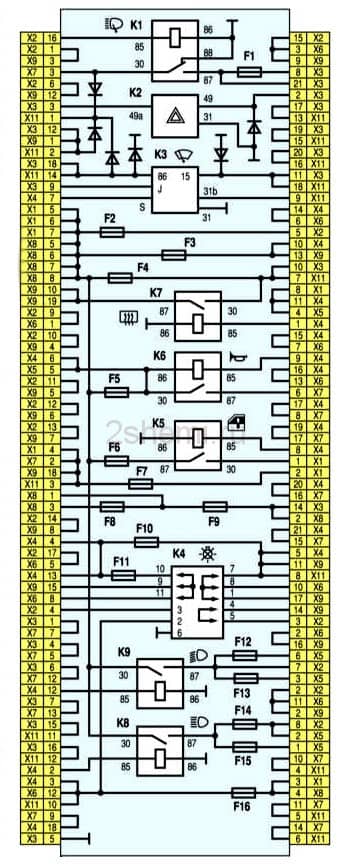

Распиновка и схема монтажного блока нового образца с инжекторным мотором и высокой панелью:

Нумерация колодок блока (на схемах обозначаются буквами «Ш» или «Х»):

Для поиска обрыва того или иного провода недостаточно знать только распиновку блока – потребуется подробная схема с цветовой маркировкой проводов.

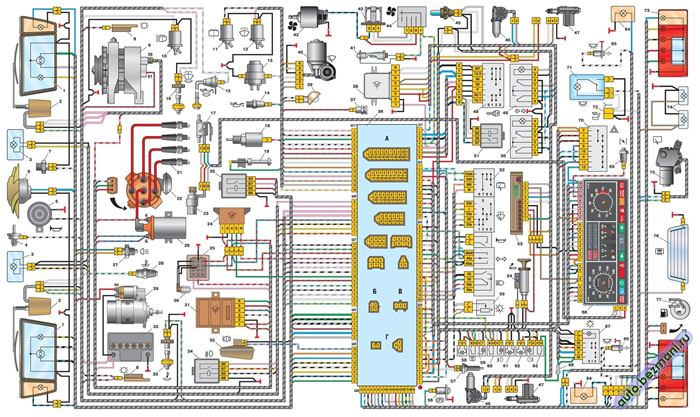

Электрическая схема карбюраторного ВАЗ 21099 с высокой панелью приборов:

Взаимозаменяемость и ремонт блоков

Блок 17.3722 («старый») легко заменяется новым, но необходимо учесть, что БП 2114-3722010-60, выпускаемый для «девяток» и «девяносто девятых», обозначается белой меткой у разъёма Х11. Различие монтажных блоков для ВАЗ 21099 и ВАЗ 2115 заключается в изменении значения тока, подаваемого на генератор – при необходимости можно перепаять со старого блока резистор и диод.

Также придётся заменить датчик включения вентилятора – в новом блоке отсутствует соответствующее реле. Электровентилятор включается за счёт замыкания более мощных контактов датчика нового образца.

В случае разрушения разъёмов блока в результате окисления качественно восстановить их не получится. Но если имеет место обрыв какой-либо цепи внутри блока, то, зная его схему и распиновку, можно «вычислить» обрыв цепи и заменить повреждённую дорожку печатной платы припаянным параллельно ей проводом.

Предохранители и защищаемые ими цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099

Монтажные блоки предохранителей для автомобилей ВАЗ 2108, 2109, 21099 бывают старого и нового образца.

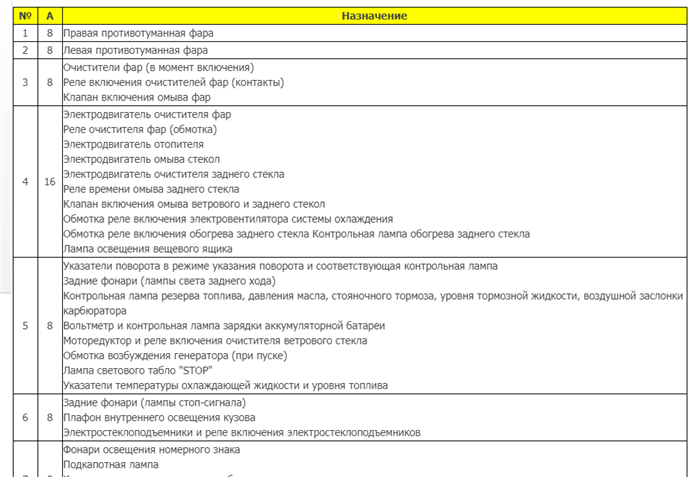

Предохранители и защищаемые цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в.

№1 (8А)

Резерв (левая противотуманная фара).

№2 (8А)

Резерв (правая противотуманная фара).

№3 (8А)

Клапан включения или электронасос омывателя фар.

Мотор-редуктор очистителей (в момент включения).

Реле (контакты) включения омывателей фар.

№4 (16А)

Очистители фар (в рабочем режиме).

Лампа освещения вещевого ящика.

Реле времени омывателя заднего стекла.

Реле (обмотка) обогрева заднего стекла.

Клапаны омывателя ветрового и заднего стекол.

Контрольная лампа обогрева заднего стекла.

Реле (обмотка) включения электровентилятора радиатора двигателя.

№5 (8А)

Указатели поворотов с контрольными лампами.

Реле указателей поворота и аварийной сигнализации.

Контрольная лампа аварийного состояния тормозной системы.

Контрольная лампа аварийного давления масла.

Контрольная лампа включения стояночного тормоза.

Реле контроля исправности ламп.

Лампы света заднего хода.

Обмотка возбуждения генератора.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва топлива.

№6 (8А)

Мотор-редуктор стеклоподъемников дверей.

Реле (контакты) стеклоподъемников.

№7 (8А)

Очистители фар (в рабочем режиме).

Электронасос омывателя ветрового стекла (для F7).

Моторредуктор очистителя заднего стекла (для F7).

Лампа освещения вещевого ящика.

№8 (16А)

Реле звукового сигнала.

Электровентилятор радиатора двигателя.

№9 (8А)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет).

№10 (8А)

Правая фара (габаритный свет).

Правый задний фонарь (габаритный свет).

№11 (8А)

Указатели поворотов, реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации.

№12 (16А)

Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.

Розетка переносной лампы.

№13 (8А)

Правая фара (дальний свет).

№14 (8А)

Читать еще:  Тюнинговые бампера на ваз 2112

Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

№15 (8А)

Левая фара (ближний свет).

№16 (8А)

Правая фара (ближний свет).

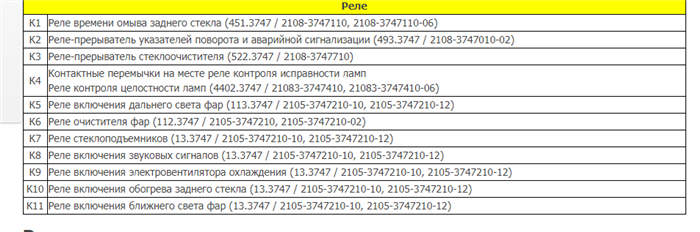

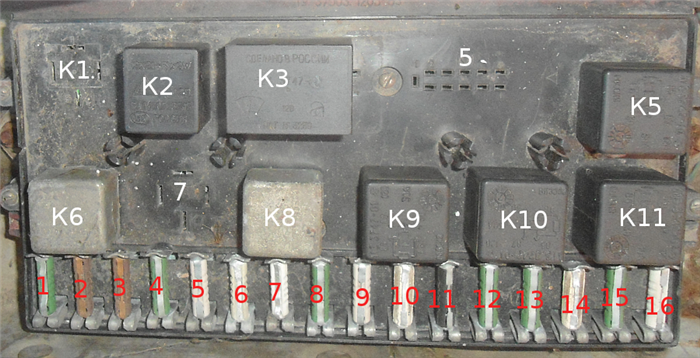

Реле монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099

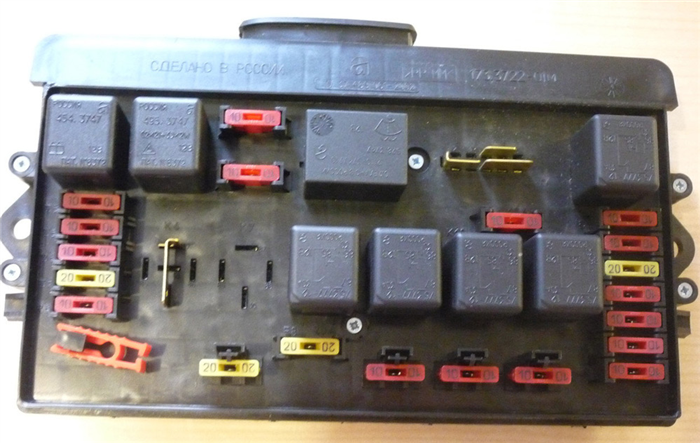

Фото в начале статьи.

К1 — реле времени омывателя заднего стекла.

К2 — реле указателей поворота и аварийной сигнализации.

К3 — реле стеклоочистителя.

К5 — реле включения дальнего света фар.

К6 — реле включения очистителей фар.

К8 — реле звукового сигнала.

К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.

К10 — реле включения обогрева заднего стекла.

5 — место установки реле контроля исправности ламп (или перемычки).

Еще пять статей по электрооборудованию автомобилей ВАЗ

Принцип расположения блока предохранителей отопителя в отечественном ВАЗ-2109

Любой отечественный ВАЗ-2109 имеет блок предохранителей, как правило, такой системой комплектуются как старые, так и более новые модели. Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится резистор печки ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка вентилятора печки, электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в автомобиле старого образца

Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.

Чтобы разобраться в том, как работает блок управления отопителем ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.

Читать еще:  Как крепится защита на ваз 2114

Общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на сгоревший предохранитель. На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.

Схема и расположение предохранителей в блоке предохранителей ВАЗ-2109, 2108 и 21099

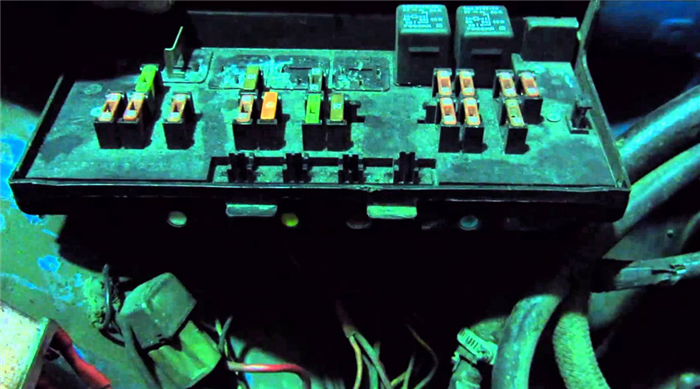

Блок предохранителей на ВАЗ-2109 расположен под капотом и выглядит следующим образом:

Прилагаем так же схему расположения предохранителей и реле в блоке:

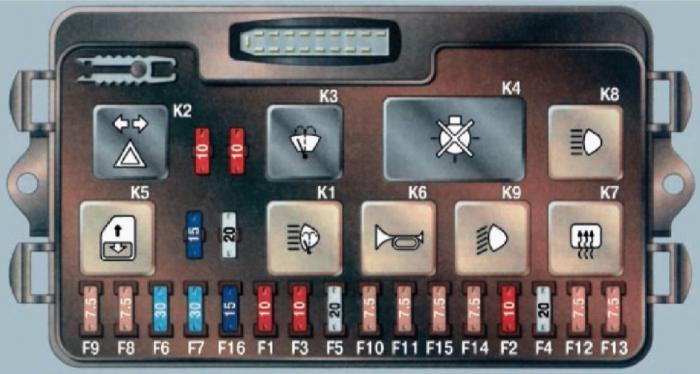

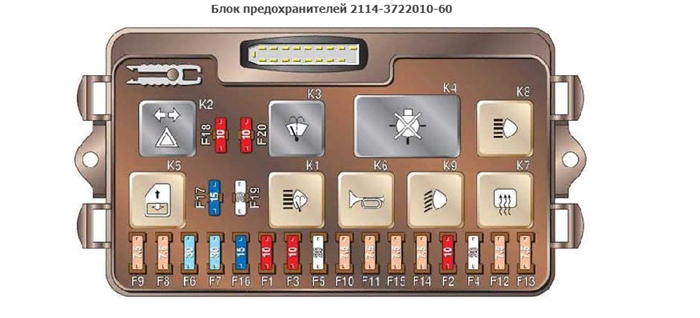

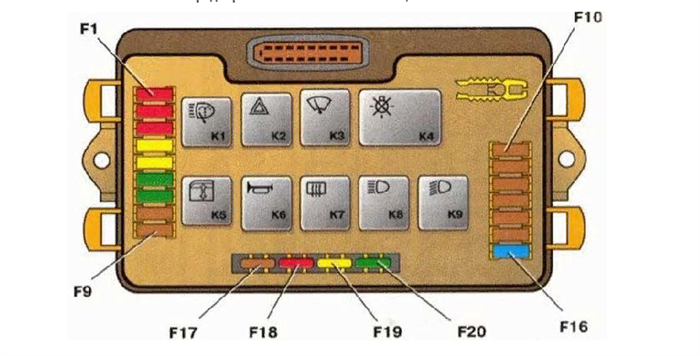

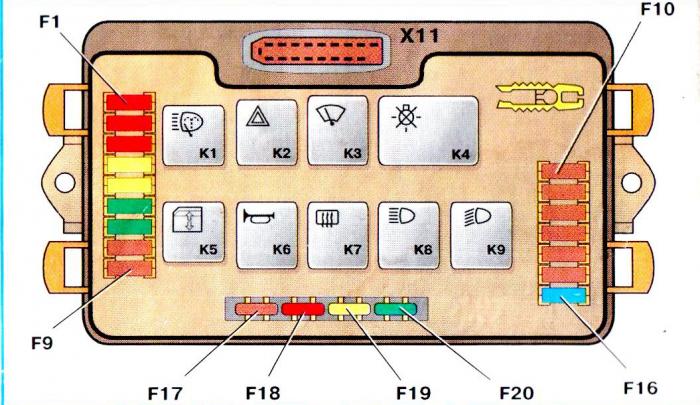

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

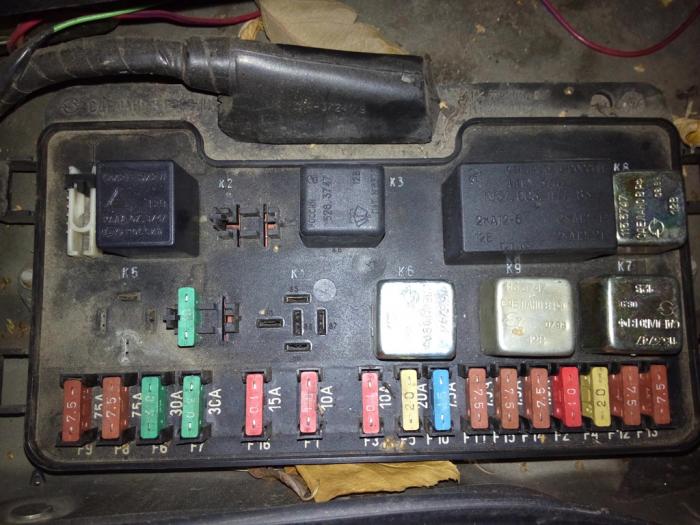

Монтажный блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители

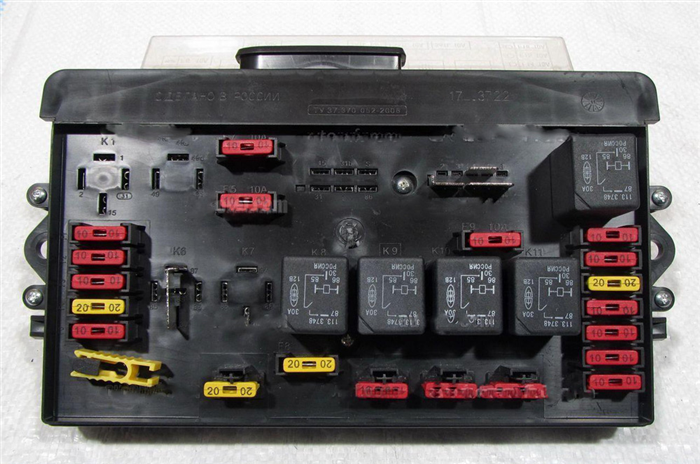

Монтажный блок предохранителей 17.3722

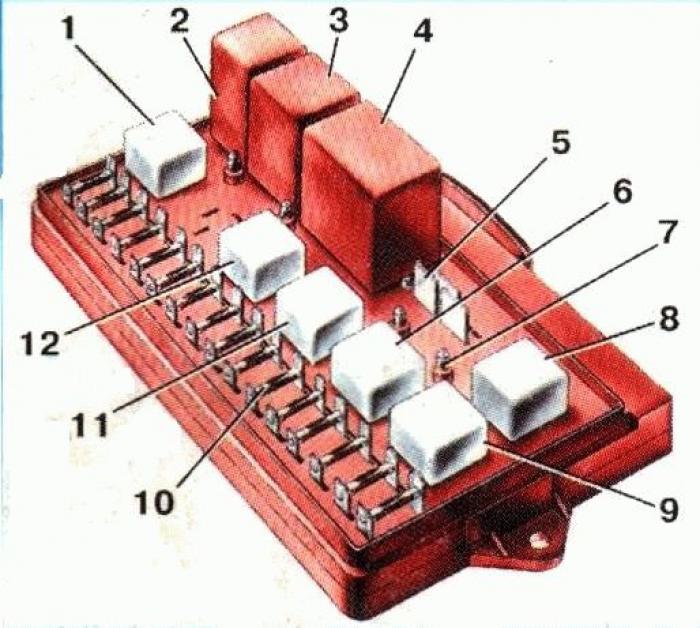

1 — реле включения очистителей фар (K6); 2 — реле времени омывателя заднего стекла (K1); 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2); 4 — реле стеклоочистителя (KЗ); 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла (K10); 7 — запасной предохранитель; 8 — реле включения дальнего света фар (K5); 9 — реле включения ближнего света фар (K11); 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9); 12 — реле включения звукового сигнала (K8)

Обращаем ваше внимание, что предохранитель задних ПТФ ВАЗ-2109 и 2108 расположен отдельно от блока, с лева от водительского места под панелью.

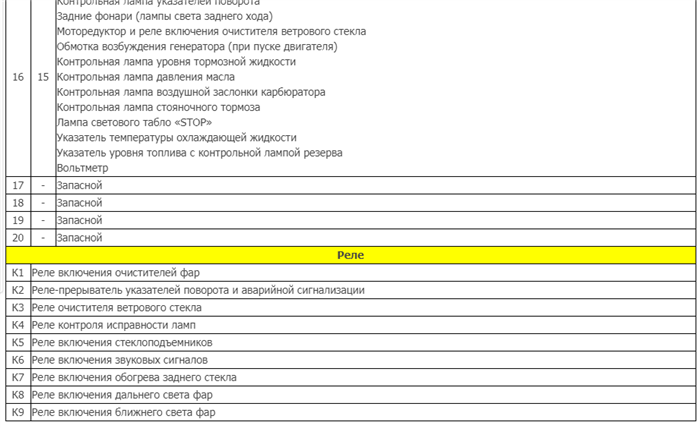

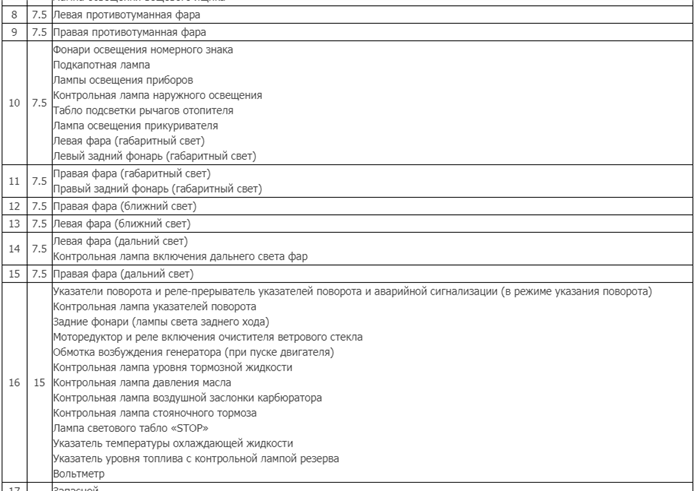

А вот и расшифровка значений предохранителей ВАЗ-2109, 2108 и 21099:
