Схема подвески лада веста

Содержание

Особенности подвески Лада Веста и отзывы о ней

Еще на этапах разработки автомобиля было известно, что платформа «Весты» будет действительно новая, а не очередная модернизация подвески ВАЗ 2108. Сейчас, когда серийный выпуск седана уже стартовал, а первые образцы уже побывали на тест-драйвах разных автожурналов, выясняются более детальные подробности о ходовой части Лада Веста.

Последние настройки характеристик подвески проходили зимой в Испании, на полигоне IDIADA. Тогда и был найден баланс между комфортом и управляемостью автомобиля. Что же получилось?

Передняя подвеска Лада Веста

В руководстве АвтоВАЗа указана следующая информация: Передняя подвеска независимая, с телескопическими гидравлическими газонаполненными амортизаторными стойками двухстороннего действия, с винтовыми бочкообразными пружинами, установленными на стойках передней подвески, нижними поперечными рычагами и стабилизатором поперечной устойчивости, установленными на подрамник.

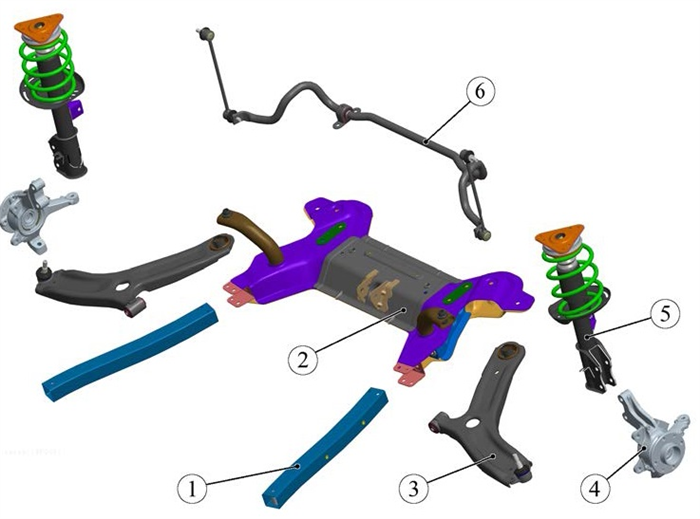

1 – лонжерон подрамника дополнительный; 2 – подрамник передней подвески; 3 – рычаг нижний передней подвески; 4 – кулак поворотный со ступицей в сборе; 5 – стойка телескопическая передней подвески в сборе; 6 – стабилизатор поперечной устойчивости со стойками в сборе

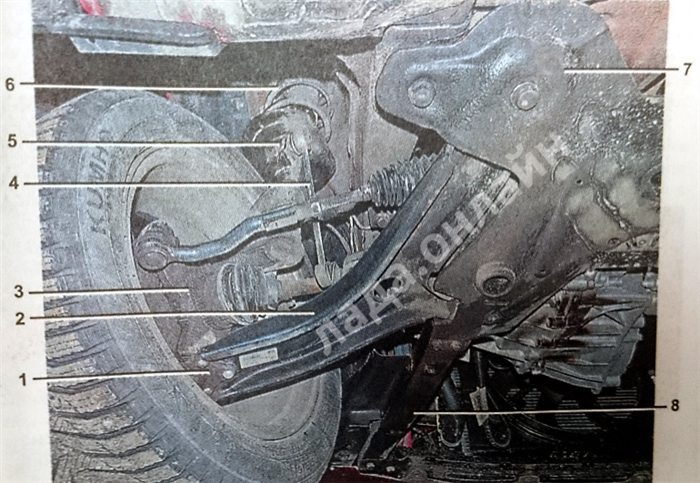

Схема передней подвески Весты: 1 — шаровая опора; 2 — рычаг; 3 — поворотный кулак; 4 — стойка стабилизатора поперечной устойчивости; 5 — амортизаторная стойка; 6 — пружина; 7 — передний подрамник; 8 — продольная балка переднего подрамника.

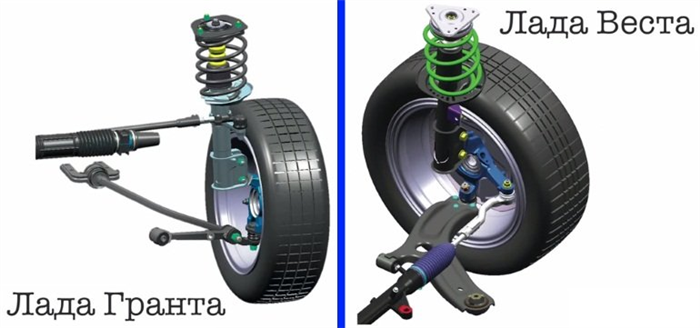

Передняя подвеска «Весты» полностью оригинальная. Появился подрамник, на котором размещены две точки опоры двигателя (растяжка). Две другие точки опоры силового агрегата находятся на лонжеронах. Остались стойки Макферсон. Главная особенность передней подвески «Весты» в том, что вместо «восьмерочной» продольной растяжки и поперечного рычага появился один L-образный рычаг с кастором в 5 градусов (см. фото), который воспринимает продольные и поперечные нагрузки. Также используются новые поворотные кулаки. Такой шаг позволил существенно улучшить управляемость автомобиля.

С точки зрения управляемости, взаимопонимание водителя и автомобиля получилось удачное. Движение по прямой — уверенное, с четким ощущением нулевого положения рулевого управления. Во время похождения поворотов при увеличении газа или торможении знакомых виляний или потряхивании нет (как было на автомобилях Лада прошлых лет). При поворотах на неровной дороге вибрации на руль практически не приходят. Руль не вырывается из рук, сохраняется надежная обратная связь.

Вопрос АвтоВАЗу: Почему подрамник закрепили жёстко (без подушек-демпферов)?

Ответ: Внедрение демпферов ухудшает ключевые показатели по комфорту и управляемости.

Задняя подвеска Лада Веста

Из руководства: Задняя подвеска с телескопическими гидравлическими газонаполненными амортизаторами двухстороннего действия, с продольными рычагами, упруго соединенными поперечной балкой и штангой стабилизатора поперечной устойчивости, с винтовыми бочкообразными пружинами, установленными на рычаги задней подвески.

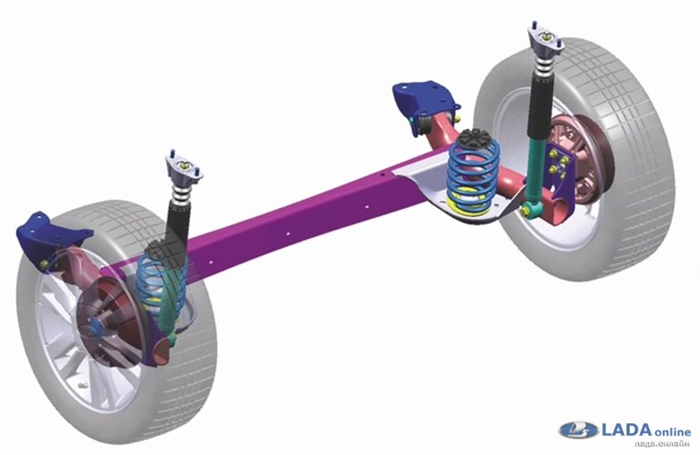

1 – рычаги задней подвески; 2 – прокладка пружины нижняя; 3 – пружина задней подвески; 4 – прокладка пружины верхняя; 5 – опора верхняя в сборе; 6 – буфер хода сжатия с защитным кожухом в сборе; 7 – амортизатор задней подвески; 8 – ось ступицы заднего колеса; 9 – барабан тормозной с подшипником ступицы заднего колеса в сборе

Сзади полунезависимая подвеска (подвеска со связанными рычагами). В ее основу легла подвеска от электромобиля Renault Zoo. Ее изрядно доработали, немного удлинили саму балку. Пружины размещены под лонжеронами, амортизаторы находятся в арках.

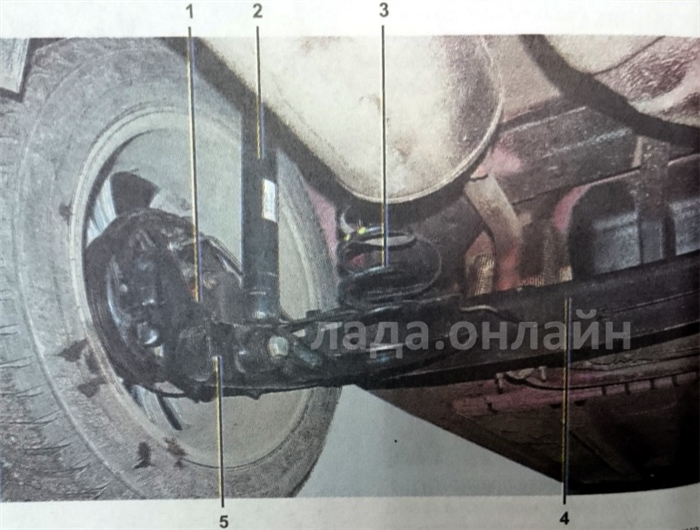

Схема задней подвески Весты: 1 — фланец продольного рычага; 2 — амортизатор; 3 — пружина; 4 — балка задней подвески; 5 — продольный рычаг балки.

Отличия в подвеске универсала Лада Веста:

  • Lada Vesta SW — другие задние пружины, больше на 9 мм.
  • Lada Vesta SW Cross — другие амортизаторы и пружины, другие настройки подвески. Колея шире на 14 мм.

На наш взгляд АвтоВАЗу удалось совершить чудо за последние 30 лет. Новая подвеска «Весты» позволила получить высокую информативность рулевого управления, автомобиль получился комфортным и безопасным. Это подтверждают и другие испытания серийного седана. По отзывам владельцев уже через несколько тысяч километров пробега в подвеске Весты появляются стуки и скрипы.

Технические характеристики подвески Лады Весты

В отличие от своих предшественников, платформа Весты является полностью оригинальной, а не усовершенствованной модификацией ВАЗовской «восьмерки». Об этом производитель сообщил еще на этапах разработки модели.

Читать еще:  Отзывы о моторе 1 8 лада веста

В данный момент, когда первые «Весты» уже сошли с конвейера, и попали на всевозможные тест-драйвы автомобильных экспертов, можно более детально рассмотреть особенности ее ходовой части.

Последние настройки и тесты, которые прошла подвеска Лада Веста, происходили нынешней зимой на испанском полигоне IDIADA, после чего автомобиль приобрел оптимальное сочетание комфорта, управляемости и безопасности. В результате, мы имеем возможность оценить результаты работы профессионалов автомобилестроения.

Передняя подвеска Лада Веста

Эта часть подвески абсолютно не похожа на остальные модели Лада с передним приводом. Она кардинально отличается от всех выпускаемых концерном АВТОВАЗ автомобилей.

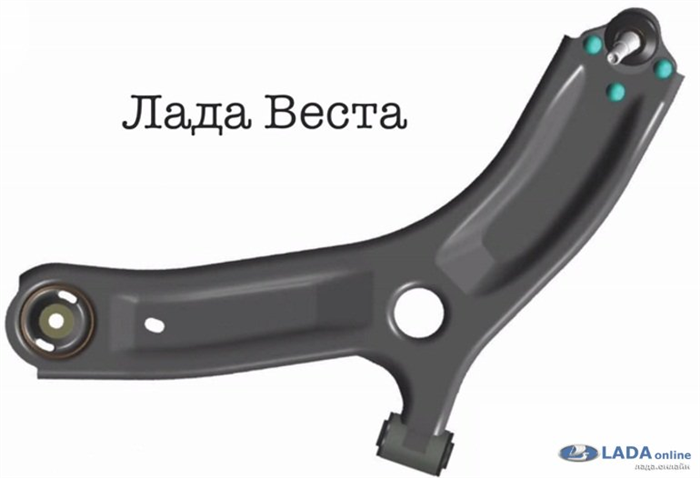

Главная особенность,– отсутствие привычных растяжек подвески, которые конструкторы заменили полноценными рычагами с шаровым пальцем. Подвеска Лады Веста крепится к подрамнику с помощью усиленных резинометаллических шарниров. Тип стоек – распространенный на иностранных автомобилях классический «Макферсон».

Передняя подвеска Веста является независимой. Основные ее элементы:

• Амортизаторные стойки (газонаполненные, двусторонние)
• Винтовые пружины в форме бочки
• Рычаги подвески
• Стабилизатор поперечной устойчивости

Кроме этого, подвеска Весты крепится на подрамник, на который опирается растяжка опоры двигателя. Остальные две точки крепления мотора расположены на лонжеронах. Рассмотрев подвеску Лада Веста фото, вы можете увидеть, что рычаги имеют L-образную форму, и отличаются от знакомого всем «восьмерочного» рычага.

Их преимущество в том, что они имеет кастор в 5 градусов и способны противостоять как продольным, так и поперечным нагрузкам. Это продлевает срок службы деталей и повышает комфорт при вождении. В дополнение к этому, производители использовали новые поворотные кулаки, которые значительно улучшили маневренность и управляемость автомобиля.

Задняя подвеска

Лада Веста задняя подвеска которой планировалась изначально как независимая многорычажная, имеет полузависимую скручиваемую балку, которая используется и в других моделях Лады с передним приводом.

Инженеры в последний момент решили уменьшить стоимость машины, и установили на Весту данную конструкцию.

Задняя подвеска Лада Веста состоит из следующих деталей:

• Газонаполненные амортизаторы двустороннего действия
• Продольные рычаги
• Винтовые бочкообразные пружины

Рычаги задней подвески имеют упругое соединение между собой с помощью поперечной балки и штанги стабилизатора. Этот тип подвески называется полунезависимая, со связанными рычагами. Послужила базой для Lada Vesta подвеска с автомобиля Renault Zoo. Разработчики несколько изменили ее размеры, удлинив балку, и основательно переработали конструкцию. Амортизаторы автомобиля разместили в арках, а пружины — под лонжеронами.

Тест подвески в реальных условиях

Нововведения значительно улучшили управляемость автомобиля. Главное отличие подвески – отличное сочетание комфорта, маневренности и безопасности. Машина прекрасно откликается на все движения водителя, и позволяет достичь максимального взаимопонимания.

Двигаясь по прямой дороге, водитель четко ощущает нулевое положение руля, а во время поворотов, может в полной мере контролировать траекторию вхождения. При этом, во время торможения, увеличения скорости и других маневров, не чувствуется никаких толчков в рулевое колесо, как это было в предыдущих моделях ВАЗ.

При неровной дороге вибрации от кузова абсолютно не передаются на руль. Он хорошо лежит в руках, и не вырывается из рук даже при сильной тряске. Это обеспечивает безопасность и уверенность при вождении, что доказывают и многочисленные тест-драйвы нового автомобиля.

Передняя и задняя подвески Лада Веста

Автомобиль должен отвечать современным требованиям безопасности, а за это отвечает подвеска Лады Веста. Конструкторы АвтоВАЗ постарались и создали принципиально новую, а не модернизированную от предыдущих моделей конструкцию передней и задней подвески. От того насколько качественная подвеска и какие технические особенности зависит управляемость, комфорт и безопасность езды на Лада Веста.

Устройство передней подвески

Устройство передней подвески по информации АвтоВаза – независимая, с газонаполненными амортизаторами двухстороннего действия. На стойках передней подвески смонтированы бочкообразные винтовые пружины, нижние поперечные рычаги и стабилизатор поперечной устойчивости, установленные на подрамнике.

Передняя подвеска

На нем расположены две точки крепления двигателя (растяжка). Две другие остались на лонжеронах. Это видно спереди на photo. Устройство подвески использует стойки Макферсон такие же, как и на предыдущих моделях. Передняя подвеска Лада Веста полностью оригинальная добавлены две новые детали:

  1. L – образные рычаги;
  2. Передний подрамник.

Применение новых частей позволило:

  • Значительно повысить жесткость кузова;
  • Улучшить комфортность вождения;
  • Способствовало повышению уровня безопасности.

Рулевая рейка, двигатель, детали подвески и некоторые части ходовой установлены на подрамнике. Что кардинально отличается от крепления узлов на предыдущих моделях. Был доработан торсион, а стабилизаторы поперечной устойчивости получили новую конструкцию.

Что позволило улучшить энергоемкость подвески, и стала значительно лучше управляемость Лада Веста. Рулевое управление автомобиль получил от Renault Megane. Подвеска Весты имеет главное отличие от предыдущих моделей наличием L – образного рычага с кастором в 5 0 , что хорошо видно на фото.

Это устройство эффективно воспринимает поперечные и продольные нагрузки. Новая схема подвески обеспечивает существенное улучшение управляемости автомобиля.

Устройство задней подвески

Задняя подвеска Лада Веста используется такая же, как и на автомобилях Renault Megane. Эта схема предоставлена концерном Рено – Ниссан. Лада сзади имеет бочкообразные винтовые пружины на поперечной балке с разнесенными амортизаторами и тормозными барабанами.

Читать еще:  Игрушечная лада гранта лифтбек

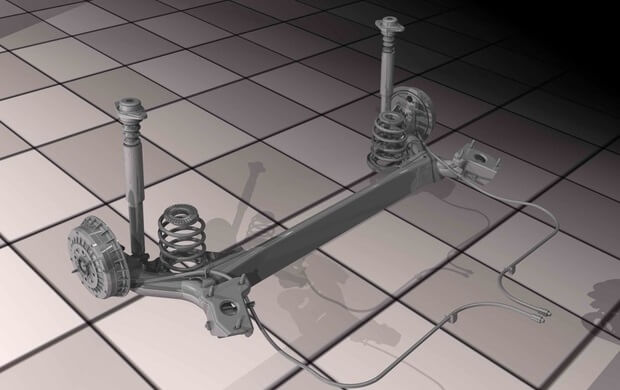

Задняя подвеска

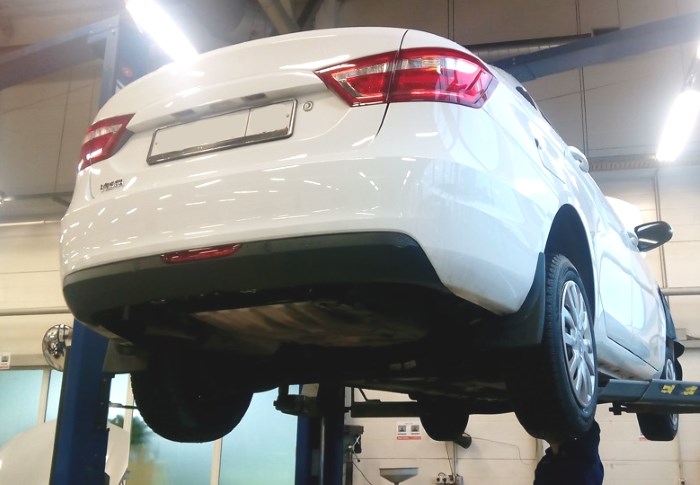

Фото подвески Веста дает представления об изменениях:

  • Конструкторы впервые применили новую компоновку пружин и стоек с разнесенным креплением;
  • Настройка производилась по оригинальной технологии на европейских заводах Renault;
  • Задняя колея увеличена до 1510 мм, в результате чего задние колесные арки тоже были увеличены.

Можно сделать вывод, что Веста получила новое устройство подвески способное обеспечить комфорт пассажиров, а главное плавность хода. Устройство подвески представлено на photo и состоит:

  1. Балка задней подвески;
  2. Бочкообразные пружины;
  3. Газонаполненные амортизаторы двухстороннего действия

Помимо описанных особенностей подвеска на Ладе Весте имеет ряд других не менее важных новшеств.

Новшества подвески

Это применение электронных систем АВS, ESP и EBD позволяют иметь ряд преимуществ. Прежде всего, встроенная система стабилизации, позволяющая с легкостью справляться с заносами и сносами автомобиля во время движения. Так же она позволяет производить контроль над тягой.

Правильно настроенная подвеска Lada Vesta совместно с электроникой позволяет имитировать блокировку дифференциала, что позволяет с легкостью преодолевать бездорожье. Попадая в сложную ситуацию, включенная система стабилизации позволяет существенно улучшить проходимость автомобиля.

Эта технология впервые применена на Ладе. Система стабилизации получила положительные отзыв от владельцев. И теперь какая бы не была сложной дорога, Веста справится даже со сложным бездорожьем.

Отзывы и неисправности в работе подвески

Прочитав отзывы о подвеске можно с уверенностью сказать, что новшества, примененные в конструкции, направлены, прежде всего, на качество управляемости автомобиля, безопасную езду и комфорт пассажиров. Однако не все отзывы положительные, при эксплуатации появляются посторонние шумы в задней подвеске.

Некоторые дилерские центры предлагают устанавливать прокладки на задний амортизатор. Чтобы самому продиагностировать работоспособность подвески необходимо вывесить автомобиль. При этом передние колеса не должны касаться поверхности. Двигая колесо в обеих плоскостях, определяем люфт:

  1. При отпущенной педали тормоза ощущается люфт — изношен подшипник передней ступицы;
  2. Люфт ощущается при нажатой и отпущенной педали тормоза — неисправна подвеска;
  3. При плохо закрепленной стойке или изношенной шаровой опоре ощущается люфт в вертикальной плоскости;
  4. При горизонтальном люфте – вышел из строя наконечник рулевой тяги (передний модуль подвески).

Скрип и стук может быть вызван отсутствием смазки втулок или задний амортизатор не имеет шайбы.

Почему подвеска на Ладе Весте лучше, чем на предыдущих моделях: обзор и фишки конструкции

Качество и технические особенности подвески – это очень важная деталь для любого автомобиля, в том числе и для Lada Vesta. Фишка системы стабилизации, а также другие новшества в подвеске нового седана стали настоящей сенсацией для российского автопрома.

В процессе создания автомобиля перед разработчиками стояла цель – создать конструкцию, актуальную для российских дорог на платформе, не уступающей в надежности и функциональности лучшим зарубежным моделям. Подвеска для Лады Весты получилась действительно уникальным творением, созданным российскими специалистами.

Особенности передней части

Передняя часть в подвеске Лады приняла на себя максимум новшеств. Рассмотрим эти особенности более подробно.

На чертеже ниже представлена передняя подвеска Lada Vesta. Как видите, несущей основой у нее служит подрамник. За счет изменения конструкции он разгружает металл кузова, и в то же время участвует в распределении усилия после прохождения неровностей. На подрамник перенесены рулевая рейка, точки крепления стабилизатора поперечной устойчивости, нижние рычаги.

Схема и устройство передней подвески:

  1. Лонжерон подрамника дополнительный;
  2. Подрамник передней подвески;
  3. Рычаг нижний передней подвески;
  4. Кулак поворотный со ступицей в сборе;
  5. Стойка телескопическая передней подвески в сборе;
  6. Стабилизатор поперечной устойчивости со стойками в сборе

Особенности передней подвески Весты:

  • Изменилась концепция архитектуры, конструкция скомпонована на подрамнике. Благодаря этому были увеличены показатели жесткости, выросла точность геометрии, а также улучшились вибро-акустические свойства.
  • Рулевая рейка теперь располагается внизу, благодаря этому тяги колес напрямую связаны со ступицами. Это позволило улучшить управляемость Лады и добиться реальной конкурентоспособности по отношению к зарубежным моделям;
  • Угол кастора равен 5 градусам, подвеска независима. Применяются стойки МакФерсон. Стоит новый стабилизатор. Система более чувствительна, чем на предыдущих моделях и дает более плавное управление.

Также был подвергнут модернизации стабилизатор поперечной чувствительности. Торсион приобрел более совершенную форму, и теперь он оснащен длинными стойками. Это существенно улучшило управляемость Лады.

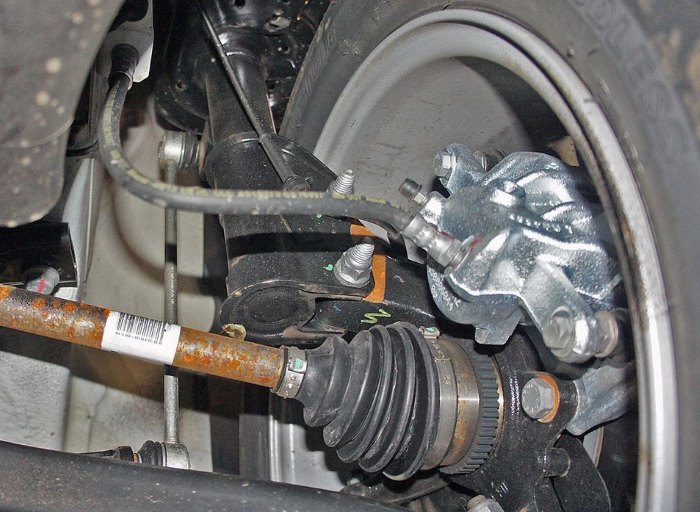

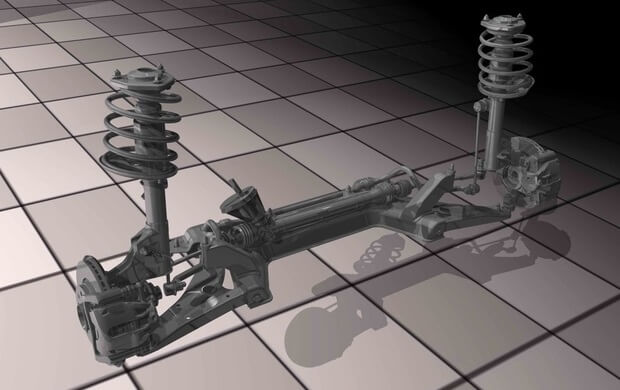

Фото передней части:

Передняя подвеска максимально приспособлена к российским дорогам и позволяет Ладе Веста уверенно проявлять себя в любой ситуации.

По отзывам владельцев, ходовая часть автомобиля сделана на совесть, Веста идет по дороге очень мягко и даже превосходит в этом зарубежных конкурентов, таких как Hyundai Solaris и KIA Rio.

Задняя подвеска

Для того чтобы дать объективную оценку ходовой в Lada Vesta, изучаем подвеску задней части автомобиля. Здесь все более просто, все сделано по классической схеме. Но есть несколько новшеств, которые были встроены сзади. Вы видите новое устройство: бочкообразные винтовые пружины закреплены на поперечной балке с разнесенными амортизаторами и тормозными барабанами.

Читать еще:  Лада калина на литых дисках фото

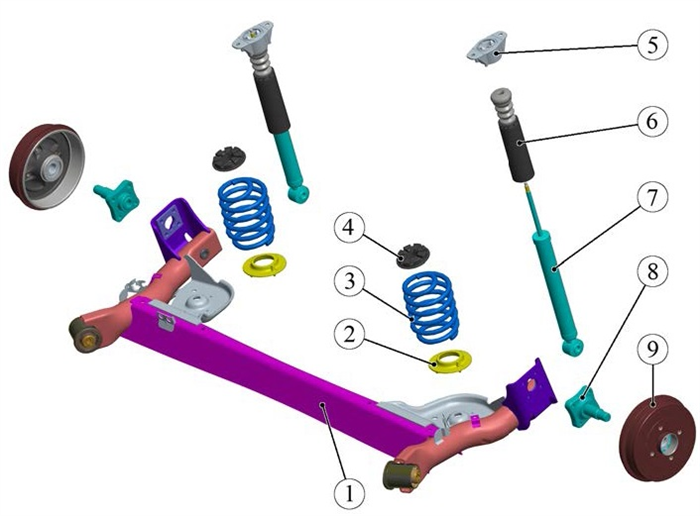

Схема задней подвески:

  1. Рычаги задней подвески;
  2. Прокладка пружины нижняя;
  3. Пружина задней подвески;
  4. Прокладка пружины верхняя;
  5. Опора верхняя в сборе;
  6. Буфер хода сжатия с защитным кожухом в сборе;
  7. Амортизатор задней подвески;
  8. Ось ступицы заднего колеса;
  9. Барабан тормозной с подшипником ступицы заднего колеса в сборе

Рассмотрим изменения более подробно:

  • Пружины и стойки теперь компонуются по-новому, разнесенным способом, а это серьезный шаг вперед для Лада и для всего российского автопрома;
  • Подвеска настраивалась на заводе Renault по европейским технологиям;
  • Стоит отметить, что задняя колея на Весте была расширена до 1510 миллиметров, благодаря чему были увеличены задние колесные арки.


Можно сделать вывод о том, что кузов Весты оснащен современной задней подвеской, а это значит, что теперь комфорт пассажиров и плавная езда станут неотъемлемыми качествами нового российского автомобиля.

Согласно реальным отзывам владельцев Лады Весты, у некоторых возникает скрип и посторонние шумы в задней подвеске. скрип может быть связан с отсутствием смазки втулок — решается проблема просто, едете к дилеру или на СТО, смажут втулки и скрип пропадет. По шумам надо смотреть, возможным решением проблемы будет установка шайб на амортизаторы. Подробнее ниже, в пункте Отзывы и неисправности

Что нового: о встроенных технологиях и системе стабилизации

Помимо перечисленных выше особенностей Весты, стоит рассмотреть ряд других новшеств в ходовой части, которые не менее важны. Прежде всего, нужно отметить использование таких систем, как ABS, ESP, а также EBD. Кроме этого, Лада Веста имеет усилитель руля от Ниссана, а ее тормозная система оснащена компонентами от Рено Логан и Рено Меган. Действуя в совокупности, эти факторы придают автомобилю высокий статус и надежность.

В новой Ладе Весте встроена система стабилизации и осуществления контроля над тягой. Система позволяет с легкостью преодолевать различные заносы и сносы автомобиля во время езды.

Когда в авто правильно и профессионально настроена электроника и она способна имитировать блокировку дифференциала, тогда существенно улучшается проходимость машины. В Lada Vesta стоит именно такая система и настроена она действительно эффективно. Теперь можно не бояться попаданий в грязь, снег, неровности и выездов на обочину. При включении системы стабилизации Лада переходит в режим повышенной проходимости и способна выбраться из сложной ситуации.

Эта технология применяется впервые и, судя по реальным отзывам автовладельцев, она на самом деле хорошо работает, не подводит в сложных условиях.

Отличия подвески Lada Vesta седан от SW и SW Cross

По сути, подвеска Весты седана и универсала аналогична, они имеют одинаковую колесную базу. Но учитывая, что Лада Веста СВ имеет увеличенные габариты кузова, настройки этой детали немного отличаются.

Так же, при аналогичной конструктивной базе, некоторые отличия имеет SW Cross — на нем стоят оригинальные пружины и он комплектуется колесами 17″. За счет этого клиренс увеличен до 203 мм. Кроме того, Веста Кросс комплектуется дисковыми тормозами и ширина колеи увеличена на 25 мм. Вот, в принципе, и все отличия.

Отзывы и обнаруженные неисправности в работе подвески

После выхода серийной Лады Весты прошло достаточно времени, чтобы водители смогли оценить управляемость и работу механизмов автомобиля. На основании отзывов владельцев Весты можно сделать вывод, что новшества в конструкции повысили качество управляемости автомобиля и комфорт пассажиров.

Однако, есть и отрицательные отзывы, в основном связанные с появлением посторонних шумов в задней подвеске в процессе эксплуатации. Для решения этой проблемы и устранения шумов специалисты предлагают установить прокладки на задние амортизаторы. Стук и скрип может быть вызван отсутствием смазки втулок или если задний амортизатор не имеет шайбы.

Как определить неисправность в своем автомобиле

Для выявления проблем необходимо вывесить авто, чтобы передние колеса не касались поверхности. Двигая колесо в обеих плоскостях, определяем люфт и соответствующую неисправность:

  • Если педаль тормоза отпущена и вы чувствуете люфт — есть износ подшипника передней ступицы,
  • Если чувствуется люфт при нажатой и отпущенной педали тормоза — есть неисправность подвески,
  • Если чувствуете люфт в вертикальной плоскости — то или плохо закреплена стойка, или изношена шаровая опора,
  • Если люфт в горизонтальной плоскости — проблемы с передним модулем подвески, а именно с наконечником рулевой тяги.

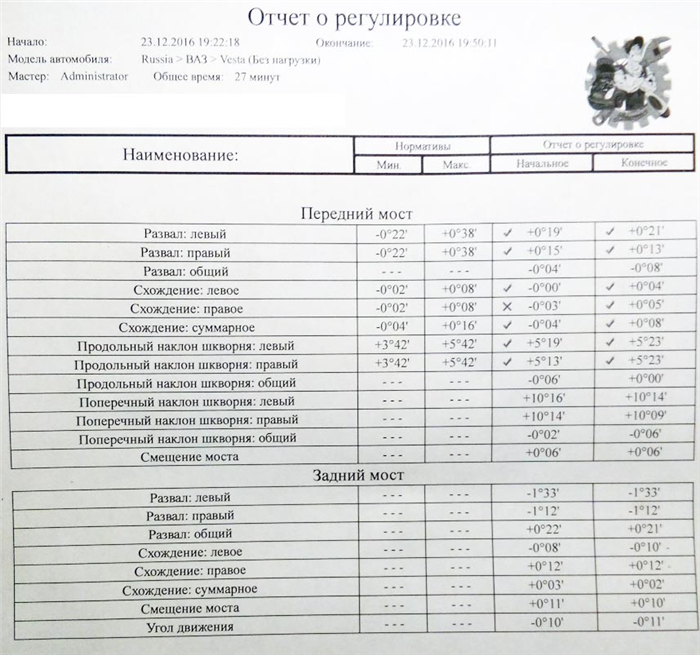

И вот вам дополнительный бонус — углы установки колес для Лады Веста:

Вывод

После изучения многочисленных новшеств, которые были использованы при изготовлении подвески, можно сделать вывод, что АвтоВАЗ отнесся к созданию Лады Весты очень серьезно. Очевидно, что пристальное внимание было уделено не только двигателю и дизайну. Создание качественной конструкции и придание автомобили отличных ходовых качеств говорит о том, что кампания заботится о своей репутации и думает о клиентах. Новая система стабилизации позволяет считать подвеску Весты революционной в российском автопроме.

Видео: испытания подвески Лады Весты

Как на Автовазе проводят испытания:
