Уаз хантер разъем диагностики

7.1.2 Самодиагностика систем электронного управления второго поколения OBD II

Самодиагностика систем электронного управления второго поколения OBD II

Описание элементов системы электронного управления зажиганием и впрыском приведено в разделе Системы питания и выпуска отработавших газов.

(В случае оборудования Вашего автомобиля OBD II на шильде под капотом должна быть запись “OBD II compliant” и должен присутствовать 16–контактный разъем. Как правило OBD II оборудованы модели, начиная с 1996 г. выпуска).

На некоторых моделях считывание записанных в память системы самодиагностики кодов неисправностей может быть произведено при помощи лампы “Проверьте двигатель”.

4. Проверка исправности функционирования компонентов систем впрыска и снижения токсичности отработавших газов производится при помощи универсального цифрового измерителя (мультиметра). Использование цифрового измерителя предпочтительно по нескольким причинам. Во–первых, по аналоговым приборам достаточно сложно (порой, невозможно), определить результат показания с точностью до сотых и тысячных долях, в то время как при обследовании контуров, включающих в свой состав электронные компоненты, такая точность приобретает особое значение. Второй, не менее важной, причиной является тот факт, что внутренний контур цифрового мультиметра, имеет достаточно высокий импеданс (внутреннее сопротивление прибора составляет 10 мОм). Так как вольтметр подсоединяется к проверяемой цепи параллельно, точность измерения тем выше, чем меньший ток будет проходить через собственно прибор. Данный фактор не является существенным при измерении относительно высоких значений напряжения (9 ё 12 В), однако становится определяющим при диагностике выдающих низковольтные сигналы элементов, таких, как, например, l–зонд, где речь идет об измерении долей вольта.

Параллельное наблюдение параметров сигналов, сопротивлений и напряжений во всех цепях управления возможно при помощи разветвителя, включенного последовательно в разъем блока управления двигателем. При этом на выключенном, работающем двигателе или во время движения автомобиля, производится измерение параметров сигналов на клеммах разветвителя, из чего делается вывод о возможных дефектах.

5. Для диагностики электронных систем двигателя, автоматической трансмиссии, ABS, SRS применяются специальные диагностические сканеры (Pointer) или тестеры (Retriever) с определенным картриджем (если предусмотрен), универсальным кабелем и разъемом. Кроме того, для этой цели можно применить дорогостоящий специализированный автомобильный диагностический компьютер, специально разработанный для полной диагностики большинства систем современных автомобилей (например, ADC2000 фирмы Launch HiTech, либо ESA560, FSA, BEA фирмы Bosch), или обычный компьютер со специальным кабелем и программой броузером OBD (например, программа Bosch ESI[tronic] на русском языке (www.ESItronic.com, ESItronic@msw–stuttgart.de, факс: +49(0) 711 2580488), программы Motor–tester, Mytester, VagCom и VagTool или предлагаемые на сайтах www.carsoftinternational.com/ или www.obd–2.com).

Универсальный адаптер K–L–line (www.autoelectric.ru) (см. иллюстрацию внизу страницы), служит для согласования сигналов порта RS–232 и интерфейсов ISO–9141 (K–line) и ALDL. К разъемам адаптера могут подключаться различные кабели, необходимые для диагностики конкретной марки автомобиля. Установленные в адаптере переключатели и элементы индикации позволяют выбирать необходимые режимы работы и примерно оценивать работу выходных линий. Так, свечение зеленого светодиода с маркировкой L–line, свидетельствует о соединении линии L с корпусом автомобиля. Свечение красного светодиода с маркировкой K–line указывает на высокий потенциал, который присутствует в этот момент на линии К. При установленной связи с автомобилем мигание индикаторов может быть незаметно для глаза из–за высокой скорости обмена. Подключение к компьютеру производится непосредственно в 25–контактный COM–порт или с помощью “Кабеля RS–232 25 конт. – 9 конт.” в 9–контактный СОМ–порт.

Некоторые сканеры, помимо обычных операций диагностики, позволяют, при соединении с персональным компьютером, распечатывать хранящиеся в памяти блока управления принципиальные схемы электрооборудования (если заложены), программировать противоугонную систему, наблюдать сигналы в цепях автомобиля в реальном масштабе времени.

Бесплатную версию броузера OBD II для диагностики Вашего автомобиля Вы можете скачать с нашего сайта arus.spb.ru

7. Для диагностики могут быть также применены, например, приборы фирмы ToolRama, Inc. (3500 NW Boca Raton Blvd., Boca Raton, Florida, 33431, USA 1 877 866 5726 – 561 750 4511 – 561 338 8447 FAX):

тестер R000 или сканер P000 с картриджем Т043 или Т053,
универсальный кабель N000,
черный или белый разъем N003;
мультиплексор N002A;
соединитель N004.

8. Сканер только считывает занесенные память неисправности и очищает память неисправностей. К тому же сканер поддерживает только протокол ISO. Тестер дополнительно может активизировать и показывать текущие данные и поддерживает протоколы SAE и ISO.

Все картриджи для тестера могут использоваться и в сканере. При этом функции будут ограничены только считыванием и очисткой памяти.

9. Для большинства автомобилей выпуска с 1996 г. поддерживающих протокол SAE/ISO 9141 OBD II может быть использован картридж OBD II выполняющий следующие функции:

Читать еще:  Стоимость дизельного топлива в казахстане сегодня

· Считывание и удаление кодов неисправностей OBD II. Отражение результатов испытаний датчика кислорода.
· Непрерывный контроль систем зажигания, впрыска и компонентов.

· Отражение списка текущих данных и зафиксированных неустойчивых отказов:

Абсолютное давление во впускном трубопроводе;
Напряжение датчика кислорода;
Температура охлаждающей жидкости двигателя;
Расчетная нагрузка двигателя;
Скорость автомобиля;
Качество топлива;
Расход воздуха (по массе);
Опережение зажигания;
Положение дроссельной заслонки;
Температура всасываемого воздуха.

В дополнение к кодам неисправностей “P0 “, прибор также отражает расширенные коды “P1 “ для моделей Acura, Audi, BMW, Chrysler, Dodge, FORD, Geo, GM, Honda, Hyundai, Infinity, Kia, Lexus, Lincoln, Mercury, Mazda, Mercedes, Mitsubishi, Nissan, Porsche, Saturn, Seat, Skoda, Subaru, Suzuki, Toyota, Volvo, VW.

10. Особенности специализированного автомобильного диагностического прибора ADC2000:

· Встроенный 4–канальный осциллоскоп со стандартной предустановкой для 19 датчиков.
· Анализатор системы зажигания для проверки первичной и вторичных цепей (с напряжением до 100кВ) на системах с распределителем или отдельными катушками зажигания – с контролем времени горения, пикового значения напряжения, угла опережения зажигания, тока, и оборотов.

· Двухканальный мультиметр с цифровым и графическим представлением данных по напряжению (150В), частоте (1100кГц), току (150А).
· Встроенный сканер для основных систем на автомобилях: VAG, MB, BMW, Volvo, Toyota/Lexus, Mitsubishi, Nissan, Honda, Mazda, GM, Ford, Chrysler, Daewoo, Hyundai, Kia, Samsung, а также на автомобилях поддерживающих протокол OBD–II.
· Не требуются картриджи – обновление программ прибора Вы можете выполнить сами, скачав необходимые обновления из Интернета.
· Программное обеспечение для связи с персональным компьютером.

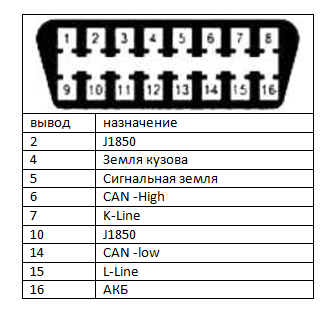

ISO 9141–2 (Chrysler, европейские и большинство азиатских моделей) Контакты 4, 5, 7, 15, 16

Блог про Уаз

Ситуация, когда где то на проселочной дороге вдали от населенных пунктов внезапно загорелась оранжевая лампа Check Engine и двигатель Уаза начал работать с заметными перебоями или заглох и не хочет заводится, довольно неприятна, но не смертельна. В большинстве случаев, на исправной и своевременно обслуживаемой машине, неисправность всегда лежит на поверхности, и ее удается быстро найти и тут же на месте устранить.

Если же внешний осмотр двигателя, его датчиков, узлов и систем никакого результата не принес, то неисправность можно точно выяснить узнав ее цифровой код, который записал в свою память электронный блок управления двигателем.

Контрольная лампы неисправности двигателя в обычном режиме работы только сигнализирует о том, что какая то ошибка в системе существует. И хорошо, если в машине установлен бортовой компьютер, который обладает возможностью считать с памяти ЭБУ и вывести код неисправности на свой дисплей или озвучить его, чтобы можно было понять куда смотреть и что надо ремонтировать или менять.

В случае, когда бортовой компьютер отсутствует и другой возможности узнать цифровой код ошибки нет, придется принудительно переводить контроллер (ЭБУ) двигателя с его обычного режима в режим самодиагностики и последовательно осуществлять чтение кодов ошибок двигателя из памяти контроллера через вспышки контрольной лампы Check Engine.

Но только если двигатель ЗМЗ-409 имеет класс Евро-2 с соответствующей диагностической колодкой и подведенной L-линией на вывод «10». Если двигатель класса Евро-3 с диагностическим разъемом типа OBD-II, то тут уже нужно возить с собой специальный диагностический сканер или ноутбук с установленной диагностической программой, адаптером и кабелем.

Перевод электронного блока управления (контроллера) Микас 7.2 двигателя ЗМЗ-409 в режим самодиагностики.

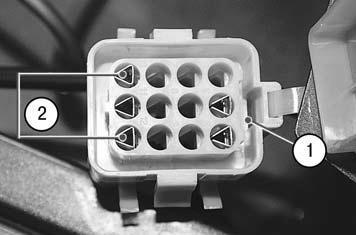

Открыть крышку диагностического разъема (1), который в Уаз Хантер установлен в моторном отсеке слева на кронштейне, со стороны места водителя, и отрезком провода надежно соединить его выводы «10» и «12» (2), обеспечив хороший и непрерывный контакт.

Чтение кодов ошибок двигателя с помощью системы самодиагностики ЭБУ Микас 7.2 двигателя ЗМЗ-409 в полевых условиях.

Каждой неисправности присвоен свой отдельный цифровой код, его и опознают по числу вспышек контрольной лампы. Число коротких вспышек лампы по 0.5 секунды соответствует такой же цифре : одна вспышка — цифра 1, две вспышки — цифра 2, три вспышки — цифра 3, и т.д.

По окончанию вывода первой цифры наступает пауза в 1.5 секунды, а затем таким же образом, с помощью коротких вспышек, выводится вторая. После вывода второй цифры надо обратить внимание на паузу после нее — если снова 1.5 секунды, то значит код ошибки трехзначный и следом идет третья цифра, а если пауза 4 секунды, то это уже конец кода. Код каждой неисправности повторяется три раза.

Читать еще:  Таможенный налог на автомобиль

Сразу после перевода контроллера (ЭБУ) в режим самодиагностики контрольная лампа должна высветить три раза код 12, это означает начало работы режима самодиагностики. Если кода 12 в начале нет, то это говорит о том, что система бортовой самодиагностики не исправна или вы ее не включили.

Следующие кода, после 12, уже будут отображать неисправности. После индикации всех имеющихся в памяти ЭБУ кодов неисправностей снова трижды выводится код 12 и индикация кодов повторяется заново. Если ЭБУ двигателя не может самостоятельно определить неисправность или их просто нет, то на контрольную лампу выводится только код 12.

Пример вывода кода ошибки :

Код 243 — короткое замыкание на «массу» цепи 3 системы зажигания : 12, 12, 12, 243, 243, 243, 12, 12, 12… и так по кругу.
12 — одна вспышка в 0.5 сек., пауза в 1.5 сек., две вспышки по 0.5 сек., пауза 4 секунды и цикл повторяется еще два раза аналогичным образом.
243 — две вспышки по 0.5 сек., пауза в 1.5 сек., четыре вспышки по 0.5 сек., пауза в 1.5 сек., три вспышки по 0.5 сек., пауза 4 секунды и цикл повторяется еще два раза.

Кода неисправностей системы впрыска топлива двигателя ЗМЗ-409, их расшифровка, причины возникновения и некоторые дополнительные сведения находятся по ссылкам : номера с 013 по 081 и номера с 091 по 244.

Очистка кодов неисправностей из памяти электронного блока управления.

Для автомобилей с двигателями экологического класса 2.

Память хранящую коды неисправностей можно очистить отключив «массу» аккумуляторной батареи на время более 2 минут. При этом необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока управления.

После отключения аккумуляторной батареи теряются накопленная в оперативной памяти электронного блока управления информация о состоянии двигателя и параметры самообучения ЭБУ, поэтому при первом пуске двигатель может работать неустойчиво.

Для адаптации системы управления, запустив двигатель, прогрейте его до рабочей температуры, дайте поработать на холостом ходу не менее 1 минуты и двигайтесь на автомобиле не менее 1 километра в режиме частичной нагрузки двигателя до полного восстановления нормальных рабочих показателей.

Для автомобилей с двигателями экологического класса 3.

Память хранящую коды неисправностей можно очистить только при помощи сканер-тестера. В случае отключения аккумуляторной батареи параметры самообучения ЭБУ не теряются, но могут быть сброшены при помощи сканер-тестера.

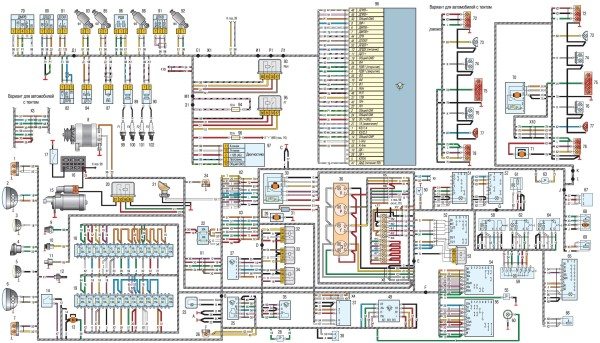

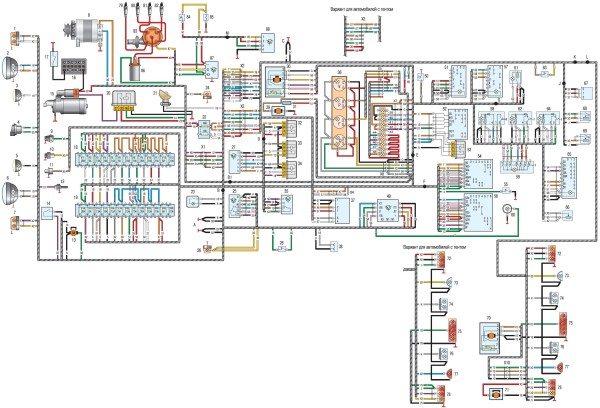

Схема электропроводки УАЗ Хантер. Диагностика неисправностей ЭСУД. Особенности генератора

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Очередная модернизация семейства внедорожников Ульяновского автозавода подарила автолюбителям замечательный автомобиль – УАЗ Хантер. Это второе поколение культовой «469» модели, получившей доработанные узлы и агрегаты. В частности, силовой агрегат и схема электропроводки УАЗ Хантер полностью отвечают современным требованиям экономичности и надежности.

История имени

Согласно отраслевой нормали новая модель получила индекс 31519, модификацию добавляют к индексу заводской номер (в данном случае – 5), а на потребительском рынке автопроизводитель продвигает автомобиль под именем «Хантер» (с англ. – охотник).

  1. Автомобиль выпускается в двух кузовах (полностью металлическом и с тентовой крышей);
  2. Оснащается по выбору разными силовыми агрегатами.

Подкапотное хозяйство

Автопроизводитель предлагает в качестве моторов:

  1. Дизельный силовой агрегат модели ЗМЗ-5143.10 объемом 2,2 л;
  2. Бензиновый с впрыском топлива ЗМЗ-409.10 объемом 2,7л;
  3. Бензиновый с впрыском топлива УМЗ-4213 объемом 2,9 л.

Справочно: До 2006 г. модель комплектовалась импортным дизелем Andoria 4CT90, от которого впоследствии отказались в пользу отечественной разработки. Тем не менее, схема электросети в подкапотном пространстве данных версий имеет некоторые отличия.

Под капотом расположились ранее не устанавливаемые:

  1. Блок управления электронным зажиганием;
  2. Электронная система управления работой двигателя (ЭСУД);
  3. Различные датчики, фиксирующие параметры работы двигателя;
  4. Исполнительные электронные механизмы.

Диагностика неисправностей ЭСУД

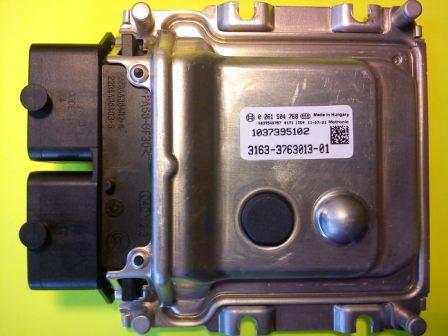

Основой ЭСУД является электронный контроллер, располагающий следующими типами памяти:

  1. ППЗУ – постоянное программируемое запоминающее устройство;
  2. ОЗУ – оперативное запоминающее устройство;
  3. ЭРПЗУ – электрически перепрограммируемое постоянное запоминающее устройство.

Справочно: благодаря таким особенностям и системе самодиагностики, контроллер запоминает все отклонения и ошибки, и выдает их в виде цифровых кодов при подключении диагностических приборов. По кодам легко установить причину отказа и компонент электрической сети, ответственный за ошибку.

Поскольку цена диагностических приборов невелика, многие автовладельцы самостоятельно приобретают их для обслуживания автомобиля.

Автопроизводитель рекомендует следующий алгоритм считывания служебной информации своими руками:

  1. Выключить зажигание;
  2. Для перевода электронного контроллера в режим самодиагностики необходимо отключить автомобиль от АКБ на 10-15 секунд;
  3. Подключить АКБ обратно;
  4. Запустить двигатель и дать ему проработать ровно 60 секунд;
  5. Открыть диагностический разъем и отдельным проводом соединить выводы (№2 на схеме выше)
Читать еще:  Уаз патриот без переднего кардана

Таким образом, активируется режим самодиагностики. В подтверждение включения сигнальная лампа трижды высвечивает код 12, а все последующие будут выдавать неисправности, занесенные в память контроллера.

Совет: хорошим подспорьем в овладении навыками диагностики послужит видео с тематических форумов, где владельцы демонстрируют особенности работы с тестерами.

Генератор

В процессе улучшения модели УАЗ Хантер, автопроизводитель оснащал машину узлами и агрегатами от разных производителей. В частности, на первых партиях устанавливался:

  1. Генератор Iskra ААК 5572;
  2. Либо генератор Bosch 6 003 GB5011 (на модификации с дизельным двигателем).

Соответственно, что у них разные разъемы для подключения, что вынуждало видоизменять и подкапотную проводку. В настоящее время автопроизводитель комплектует автомобиль генератором собственного производства 9422.3701. Эту особенность также следует учитывать при самостоятельном обслуживании автомобилей.

Салон автомобиля

Внутри Хантера также произошло немало перемен, что выгодно отличает его от «спартанского» предшественника. В частности:

  1. Новая панель (торпедо) современного образца с информативными приборами;
  2. Электрические стеклоподъемники;
  3. Электрический стеклоочиститель и омыватель задней двери;

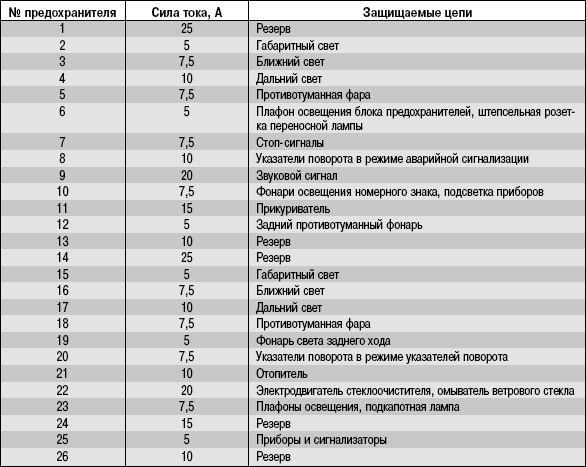

  4. Блок плавких предохранителей ножевого типа;
  5. Блок реле для защиты системы впрыска топлива.

Выводы

Выражаем уверенность, что озвученные в данной статье технические особенности помогут вам при проведении плановых и ремонтных работах. Используя прилагаемые цветные схемы, учитывающие особенности авто, вы сможете качественно обслуживать свой автомобиль.

Разъем для диагностики системы автомобиля УАЗ Патриот

Порой для выявления неисправностей на автомобиле уходит по нескольку часов времени, но сегодня такая проблема легко решается, благодаря наличию специального диагностического разъема на внедорожнике УАЗ Патриот. Что это за разъем и для чего он нужен, а также где он находится, рассмотрим подробнее.

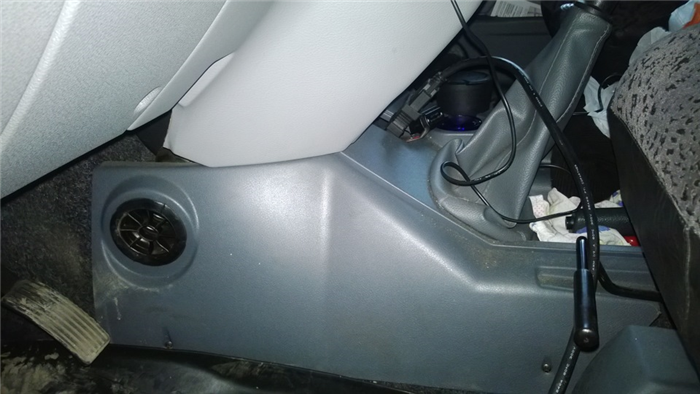

Расположение на тоннеле пола, перед рычагом КПП

Назначение

Диагностический разъем предназначается для того, чтобы иметь возможность подключения к автомобилю компьютерного устройства, с помощью которого осуществляется считывание ошибок, нарушений и прочих неполадок системы.

Благодаря наличию диагностического отверстия, упрощается поиск неисправностей и повреждений, но и не только. Ведь периодическое компьютерное диагностирование позволяет предотвратить серьезные поломки, сохранить дорогостоящие детали и сэкономить в таком случае свои финансы. Внедорожник УАЗ Патриот не есть исключением, ведь он также имеет свойство ломаться, поэтому найти поломки с помощью компьютерной диагностики — это не только быстро, но и приятно.

Что представляет собой разъем?

Внешний вид диагностический разъем имеет совсем неприметный и напоминает розетку, в которой имеются несколько десятков отверстий. В это отверстие подключается специальный кабель, соединяющийся с современным устройством (если, точнее, то ноутбуком или нетбуком). Особое значение следует уделить не только розетке, но и кабелю, который подключается к ней. Ведь это специальный кабель, цена на который колеблется от 3 до 5 тысяч рублей.

Диагностический разъем на каждом автомобиле отличается формой, поэтому шнур для подключения ноутбука необходимо приобретать только для определенного транспортного средства. Диагностический разъем соединяется с ЭБУ посредством специального шнура. Если эта розетка будет неисправной, то сделать диагностику попросту невозможно.

Где находится?

Конечно же, чтобы сделать диагностику автомобиля, следует знать, где же находится эта розетка. Мастера на СТО знают места расположения этих отверстий для подключения компьютера. Если вы решили сделать проверку системы самостоятельно, тогда потребуется выяснить место расположения диагностического отверстия.

В блоке предохранителей

Итак, внедорожники УАЗ Патриот, в зависимости от года выпуска, имеют три варианта расположения разъема:

  • До 2007 года выпуска в подкапотном пространстве. Располагается он слева возле блока управления.

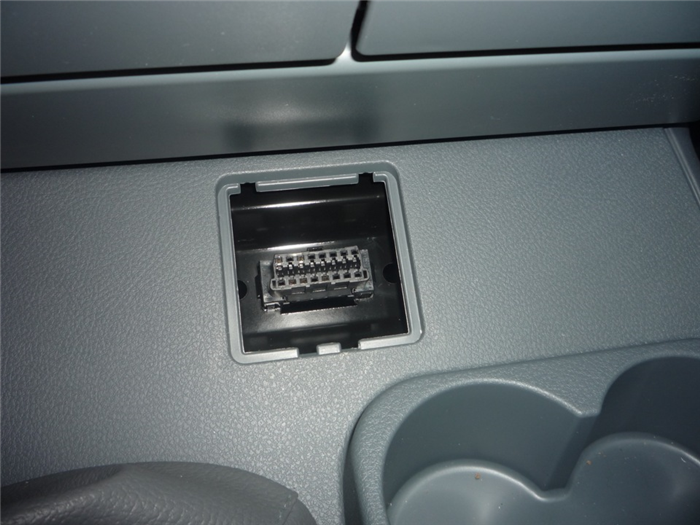

  • В салоне под торпедой в области расположения рычага переключения скоростей. На фото выше представлено расположение данного элемента. Для доступа к нему, следует отверткой поддеть

крышку из пластика и снять ее. Теперь можно подключить автомобиль к ноутбуку и с помощью специальной программы провести диагностику.

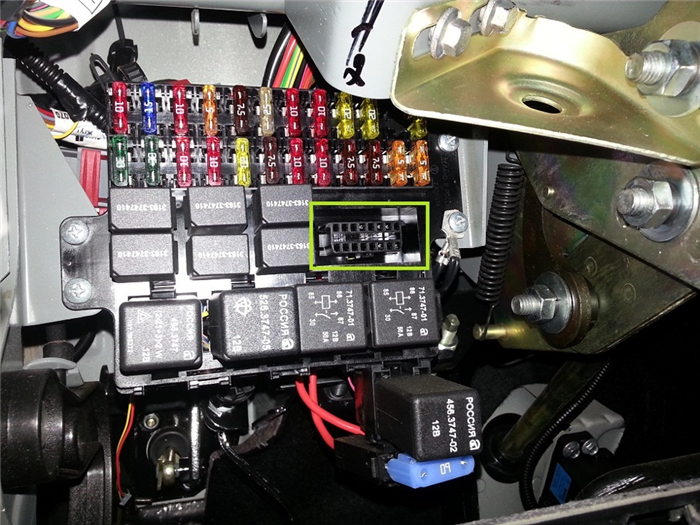

  • В салоне около левое коленки водителя, в блоке предохранителей и реле авто.
  • Тип данной розетки — OBD-II. Немалое значение уделяется и способу производства изделия, ведь для этого используется черный пластик типа ABS, а на контакты сверху наносится олово, серебро и даже золото.

    Таким образом, если на вашем автомобиле имеется специальная розетка для подключения компьютера, то со 100% успехом можно определить все неисправности, поломки и недочеты на внедорожнике.
