Какое масло лить в редуктор скутера

Замена масла редуктора скутера

Редуктор – это механизм для снижения скорости ведомого вала с целью увеличения вращающего момента. Проще говоря, он преобразует высокие обороты вала со сцеплением в низкие (но мощные) обороты колеса. Редуктор состоит из нескольких шестерёнок и подшипников. Все его детали при езде находятся в постоянном вращении и под очень серьёзной нагрузкой.

Поэтому залог долгой работоспособности редуктора – это хороший уход за ним. К счастью, уход очень прост: нужно своевременно менять в редукторе масло. Я считаю, что замену масла нужно проводить раз в год или каждые 2 тысячи км.

Для того чтобы заменить масло в редукторе скутера, нам понадобятся следующие инструменты:

  • ёмкость для слива старого масла
  • ключ на 10
  • шприц или, на худой конец, воронка
  • трансмиссионное масло

Чем заправлять редуктор?

Вариантов – целых три.

1. Есть специальное трансмиссионное масло Motul Scooter Gear. Я поначалу пользовался именно им. Недостатки этого масла таковы: тюбик имеет объём 150 мл, в то время как в моём скутере для редуктора требуется 90 мл, то есть, один тюбик – это полторы заправки, ни то ни сё. А стоит оно необъяснимо дорого (порядка 250 рублей). Единственный плюс: удобный носик тюбика.

Однако вы можете использовать любое другое автомобильное трансмиссионное масло вязкостью 80W-90 или 75W-90. За те же деньги можно купить литр «нескутерного» масла, и оно будет работать точно так же.

2. Поскольку редуктор скутера не содержит гипоидных передач, в качестве трансмиссионного масла можно применять любое моторное масло вязкостью 10W-30. Моторное масло даже предпочтительнее, если скутер используется в межсезонье при температуре ниже +7 °С, потому что оно более жидкое.

3. И, наконец, самый оптимальный, на мой взгляд, вариант – это масло для автоматических коробок автомобилей (АКПП), то есть трансмиссионная жидкость ATF. У этого масла наилучшая текучесть (что особо важно при низких температурах, хотя на скутере это и не столь актуально), оно прекрасно защищает шестерни, обладает пониженной склонностью к вспениванию. Ах, да, ещё оно имеет красивый красный цвет :). Разброс цен на ATF – от 170 до 700 рублей за литр, а для скутера можно брать самое дешёвое.

Как слить старое масло

Прежде всего, замену масла нужно производить после поездки, чтобы осадок поднялся со дна. Если ваш скутер холодный, можно погазовать несколько минут на месте.

Если у скутера есть сливной болт, всё очень просто: ставим под него ёмкость, откручиваем, сливаем масло, закручиваем.

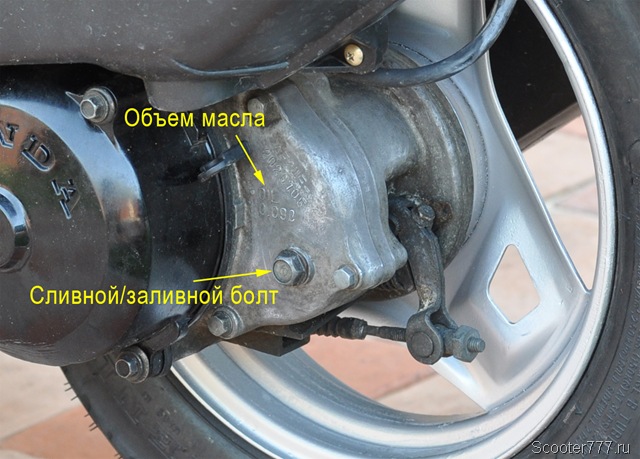

Если сливного болта нет (как у меня), то слив и залив производится через единственный болт. В этом случае для слива масла скутер необходимо наклонить на бок.

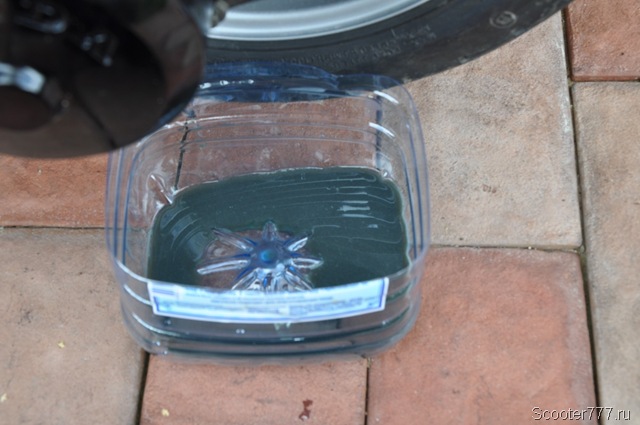

Если вы давно не меняли масло, его вид будет примерно такой:

Цвет металлик говорит об истирании рабочих поверхностей шестерён. Но это не страшно, нормальный процесс.

Как залить новое масло

На корпусе редуктора указан объём масла. Например, на моём написано «OIL 0.09 L», т.е. 90 мл.

Указанный объём удобнее всего отмерить и залить с помощью медицинского шприца (купите самый большой, хотя бы на 20 мл). Но если у вас нет шприца, то можно просто залить масла до нижнего уровня резьбы заливного болта. Это как раз правильный объём. Разумеется, скутер должен быть в вертикальном положении.

При затяжке болта не прикладывайте чрезмерных усилий, так как корпус двигателя – силуминовый, резьбу очень легко свернуть.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.

Редуктор скутера — устройство и принцип работы, замена масла

В статье описаны устройство и принцип работы редуктора скутера.

Что такое редуктор? Редуктор — это комплект шестеренок, заключенных в один общий корпус, который называется картер. Наличие картера позволяет компактно расположить детали передач, защищает детали от механических повреждений и загрязнений, обеспечивает необходимую смазку.

Читать еще:  Паспорт самоходной машины образец

Для чего нужен редуктор? А нужен он для изменения скорости вращения валов, в меньшую или в большую сторону.

Редукторы установлены на всех мотороллерах между вторичным валом автоматического центробежного сцепления (читайте статью о нем здесь) и колесом.

На рисунке 1 показана вся трансмиссия мотороллера. Красным обведен картер редуктора 1 с блоком шестерен 2, 3 и 4. Данный редуктор относится к типу зубчатый цилиндрический двухступенчатый, имеет довольно высокое передаточное число и снижает обороты вала 4 с колесом 5 в несколько раз, при этом повышает почти во столько же раз тяговую силу.

А теперь об устройстве. На первичном валу 2 редуктора расположен ведомый шкив вариатора и центробежное сцепление, и на этот же вал передается крутящий момент от них. Далее крутящий момент передается на промежуточный вал с блоком шестерен 3 и затем на вторичный вал 4 на котором находится колесо 5. В картер 1 залито необходимое количество моторного* (прим. статья сохранена в оригинальном виде, но в редуктор заливается трансмиссионное масло) масла для смазывания шестерен.

Существуют также редукторы, которые относится к типу зубчатый цилиндрический одноступенчатый. Принцип построения такого редуктора показан на рисунке 2. В нем, в картере 1 расположены только два вала вместо трех, описанных выше: первичный 2 и вторичный 3. На вторичном валу 3 находится колесо.

Также во всех картерах редуктора находится отверстие одновременно для залива и слива масла. В некоторых моделях есть отдельное отверстие для слива масла, расположенное снизу картера. Роль пробки заливного отверстия выполняет простой болт с шайбой. Количество (объем) заливаемого масла зачастую пишут на самом картере недалеко от пробки, и в основном для скутеров 49 см3 оно составляет 90-100 грамм.

Раз в сезон проверяйте наличие масла в картере . При отсутствии масла или его малом уровне со стороны редуктора начинает появляться неприятный гул, что приводит к быстрому износу подшипников и втулок.

Редуктор скутера

Задача редуктора скутера состоит в том, чтобы передавать вращение с ведомого шкива вариатора на заднее колесо. Первое передаточное отношение проходит прямо через вариатор. Вариатор достигает своего конечного отношения (ремень впереди выходит на внешний радиус) при вращении ведомого шкива около 5 раз за вращение коленчатого вала (при 10000 об/мин двигателя, таким образом 50000 вращений шкива). Предположительно, если бы колесо сидело на ведомом шкиве, то колесо должно было бы при каждом зажигании (соответственно вращении коленвала) совершать 5 полных вращений. Получилось бы такое длинное отношение, которое мотор не смог бы потянуть. Таким образом значение редуктора становится очевидным: передавая крутящий момент с ведомого шкива на заднее колесо, он уменьшает скорость вращения. Во сколько раз? На разных моделях скутеров это число может немножко отличаться, но оно всегда близко к 12, например на Yamaha Aerox, если быть точным, — 12,28, а на китайце Baotian Tanco 50 около 11,3. Это означает, что на один оборот заднего колеса приходится 12,28 и 11,3 соответственно оборотов ведомого шкива.

Шестерни редуктора находятся в закрытой емкости в задней части картера скутера. Емкость заполнена маслом, поэтому прежде, чем открывать крышку, масло необходимо слить.

Механизм редуктора скутера разделен на первичную (шестерни 1 и 2) и вторичную (шестерни 3 и 4) передачи. Первичная или вторичная передачи состоят всегда из двух шестерней — большой и маленькой. Разделив число зубцов ведущей шестерни на число зубцов ведомой шестерни, мы получаем передаточное отношение передачи. Например, маленькая и большая шестерни первичной передачи (1 и 2) Yamaha Aerox имеют 13 и 52 зубца соответственно. Понятно, что ведущей в данном случае является маленькая шестерня, поэтому отношение передачи будет равно 13/52, или 1:4, если поделить числитель и знаменатель на 13. Для нас это означает, что на четыре оборота ведущей (маленькой) шестерни приходится лишь один оборот ведомой (большой). Зная размеры шестеренок вторичной передачи (3 и 4) того же Yamaha Aerox — 14 и 43 и действуя аналогично, получаем отношение 1:3,07. Теперь осталось лишь перемножить полученные отношения 1:4 и 1:3,07, чтобы получить итоговое отношение редуктора Аэрокса 1:12,28 — о нем говорилось в самом начале.

Чем меньше значение передаточного отношения, тем длиннее передача. Например (для первичной передачи), 1:4,2 — короткая передача; 1:3,15 — средняя передача; 1:2,73 — длинная передача; 1:2,11 — очень длинная передача.

Абсолютно безразлично, с помощью какой передачи — первичной или вторичной — изменять итоговое отношение редуктора. На скутерах, подготовленных к соревнованиям на основе поршневых High-End иногда заменяют даже обе передачи.

Читать еще:  Расход нивы шевроле на холостом ходу

Как правильно заменить масло в редукторе скутера Т4?

Любое транспортное средство нуждается в периодическом техническом обслуживании. Скутер не такая сложная техника, как автомобиль, но и за ним нужен постоянный уход. Одной из операций, от которой зависит надежное движение, является замена масла в редукторе скутера Т4.

В списке основных узлов скутера можно назвать редуктор. В процессе передвижения, на агрегат поступают сильные нагрузки. Если своевременно не провести замену трансмиссионного масла, возможен преждевременный износ деталей с дальнейшей поломкой.

Редуктор скутера состоит из трущихся шестеренок и подшипников, которые постоянно получают огромную нагрузку. Чтобы избежать их быстрого износа, следует следить за наличием в агрегате смазочной жидкости. Благодаря качественной жидкости, в составе которой присутствуют различные функциональные присадки, все детали элемента предохранятся от быстрого износа, заеданий и появления коррозии.

Сроки замены масла в редукторе

Именно поэтому, для надежной эксплуатации скутера в целом, необходимо соблюдать сроки замены жидкости. В большинстве случаев периодичность смены масла, рекомендованный класс смазки указан в инструкции от производителя. Если информация о сроках смены отсутствует, замена масла в редукторе скутера проводится каждые три – пять тысяч км пробега или один раз в год.

Достаточный уровень масла в редукторе снижает нагрузки при ударах, вибрации и посторонний шум. По причине огромных нагрузок на китайский скутер, необходим постоянный уход за транспортным средством. По истечении определенного времени или километража, масло теряет свои качества, насыщаясь металлическими элементами и образуя осадок. А это приведет к ухудшению смазочных свойств жидкости, не обеспечивая надежной защиты. Без наличия жидкости в достаточном объеме в редукторе, возможна быстрая поломка данной детали.

При покупке нового транспортного средства, замена масла в редукторе на скутере выполняется чаще. Первая смена жидкости на новом скутере проводится после 300 км пробега, а второй раз после пробега в 1000 км. Но качество и надежность вождения мопедом зависит и от нужного уровня масла в редукторе. Чтобы уровень соответствовал нормам, необходимо каждые 2,5 тысячи км пробега его проверять и если надо выполнять доливку жидкости.

Учитывая сроки смены жидкости, нельзя забывать и о правильном выборе масла. При покупке смазки, всегда надо учитывать рекомендации производителя скутера. Заливать редуктор можно трансмиссионным маслом Motul Scooter Gear, правда объем его всего 150 мл; жидкость вязкостью 80W-90 или 75W-90. Разрешается заливать в редуктор моторное масло вязкостью 10W-30. Самым приемлемым вариантом жидкости для скутера является трансмиссионное масло ATF, которое отличается хорошей текучестью, обладая отличными свойствами защиты.

Устройство редуктора в скутере Т4

Редуктор состоит из комплекта шестеренок, которые расположены в общем корпусе – в картере. Благодаря наличию картера, все детали расположены компактно. Картер защищает все элементы от механических повреждений, загрязненности, обеспечивая хорошую смазку деталей редуктора.

Редуктор необходим для регулировки скорости вращения валов в меньшую или большую сторону. На скутере данный элемент расположен между вторичным валом сцепления и колесом.

Редуктор делится на первичную и вторичную передачи:

  • Первичная передача – это первая и вторая шестерни.
  • Вторичная передача включает в себя третью и четвертую шестерни.

Обе передачи всегда состоят из двух шестерней – одна большая, а вторая маленькая.

В картере редуктора существует отверстие для слива и залива жидкости. Пробка заливного отверстия — это и есть обычный болт с шайбой. В скутер заливается трансмиссионное масло. Желательно один раз в месяц проверять уровень жидкости в картере.

Если уровень масла снизился или вообще отсутствует, редуктор начинает издавать посторонний гул. Посторонний шум издают подработанные шестеренки при малом количестве смазочной жидкости. А это приведет к износу шестеренок, подшипников и втулок.

Слив масла и промывка редуктора

Итак, правильно подобрав смазку для регулятора, можно приступать к сливу старого масла. Замена масла в скутере в редукторе проводится при прогретом скутере. Для этого достаточно перед процессом смены покататься на скутере в течение 20 минут. Разогретая жидкость становится более жидкой, а это поможет быстрому сливу отработки вместе с грязью или металлическим мусором.

Слив масла и промывка редуктора:

  • Чистой тряпкой протереть сливное и заливное (болт) отверстие.
  • Заливное отверстие расположено в задней части силового агрегата.
  • Открутить гайки с заливного болта, а потом со сливного отверстия.
  • Подставив пустую тару, слить старую жидкость.
  • Пока сливается старое масло, промыть в бензине снятые гайки и болты.

Если при сливе старого масла обнаружены частицы металла, следует промыть картер регулятора. Для этого с картера удаляют остатки смазки и заливают трансмиссионное масло для его промывки. Вязкость промывочной жидкости должна быть выше.

Читать еще:  Маслосъемные колпачки как называются в каталоге

Чтобы промыть картер редуктора, необходимо:

  • Закрутить сливной болт, а потом заливное отверстие.
  • Завести силовой агрегат и немного погазовать.
  • Слить промывочную смесь.
  • Закрутить сливное отверстие.

На этом процесс слива старой жидкости с редуктора скутера закончен. Замена масла в редукторе скутера 4т 50q завершается заливкой новой жидкости.

Заливка нового масла

После слива старой смазки и промывки системы редуктора, остается провести заливку трансмиссионного масла. Производители мопеда рекомендуют использовать следующие модификации 75W90, SAE 80W90, 85W90 с классом качества API: GL-4; GL-5.

На редукторе всегда указан нужный объем смазочной жидкости. Большим шприцом набрать необходимое количество масла и залить в заливное отверстие.

При отсутствии шприца, можно просто залить жидкость до нижнего уровня заливного отверстия. Транспортное средство в момент залива масла должно находиться в вертикальном положении. Залив масло в редуктор для скутера Т4, следует насухо протереть заливной болт и пробку. Аккуратно закрутить заливной болт и проверить герметичность соединений.

В заключении хочется отметить, что долгая работоспособность редуктора скутера зависит от регулярного ухода в качестве своевременной замены трансмиссионной жидкости.

Замена трансмиссионного масла скутера

Инструмент и материал: ключ для заливной и сливной горловин, емкость

0,2 л, желательно широкая, чтоб не опрокинулась, самый большой шприц какой найдёшь, без иглы (шприц можно заменить на небольшой резиновый шланг с воронкой), немного бензина, тряпки.

Хотя в этом нет ни чего сверхестественного, для новичков опишем процесс.

Для начала необходимо прогреть редуктор, 10-20 мин. Можно или покататься, или просто на центральной подножке погазовать. При этом масло станет жиже, что облегчит замену, а также поднимет и смешает грязь с маслом (при её наличии) и вытечет со всеми отходами.

Также желательно очистить от грязи область вокруг заливного и сливного отверстий. Их расположение можно видеть на рисунках.

Откручиваем гайку заливного отверстия. Без этого масло не сольётся. Далее потихоньку откручиваем гайку сливного отверстия.

Пока сливается масло, промоем гайки бензином. Как сольётся, можно ещё покачать мопед в стороны, так ещё немного выцедим. Отработанное масло имеет в своем составе взвесь из мелких металлических стружек, что придает ему характерный черный цвет с металлическим отливом. Особенно это заметно при обкатке.

Закручиваем сливную гайку. Приступаем к заливке нового масла.

С помощью шприца наполним картер маслом. Обычно это 100-110 мл — сколько именно надо уточнять по мануалу. Раньше на нашем сайте писалось, что картер нужно заполнить до уровня заливного отверстия (как-то написал по неопытности , каюсь). Но! Не следует этого делать. Не всегда этот уровень соответствует положенному объёму масла, т.е. иногда выше. Есть опасность перенаполнить картер редуктора скутера излишним маслом, которое при нагреве расширится и выдавит сальники.

Готово. Периодически проверяй уровень, доливай если надо. В случае попадания масла на шины – вытереть насухо, так как резина портится от соприкосновения с маслом. Также, если шприц с резиновым поршнем, то его (шприц) тоже нужно промыть бензином и высушить.

Некоторые рекомендуют иногда промывать картер соляркой или новым трансмиссионным маслом. Но каждый раз это делать нет необходимости.

Масло необходимо лить мотоциклетное, трансмиссионное. Марку масла выбирай сам, но конечно, лучше дорогое. Всё таки, скутер — не машина, на масле не разоришься )). Обычно применяется трансмиссионное масло вязкостью 80w-90 или 75w-90, но лучше вначале уточнить эти цифры в инструкции по конкретной модели скутера (мопеда). Присадки использовать не рекомендуется, так как качественные масла разрабатываются и выпускаются со всеми необходимыми присадками, протестированными на совместимость с маслом. Хорошо, если приобретенные присадки не повредят смазочным способностям. Применение присадок может привести и к обратному результату, вследствие химической несовместимости присадки и масла. Масло SAE 75W и SAE 80W – зимнее, масло SAE 90 – летнее, масло SAE 80W-90 – всесезонное. У масел с повышенными антизадирными качествами на маркировке после числовых обозначений следуют индексы ЕР или HD.

Трансмиссионное масло в редукторе скутера практически не расходуется. Снижение уровня масла связано с подтеками в случае неисправности сальников и прокладок. Со временем трансмиссионное масло имеет свойство терять свою смазочную способность. При несвоевременной смене масла возникает повышенный износ деталей редуктора и быстрый выход его из строя. В большинстве скутеров смазка шестерен происходит методом разбрызгивания масла при вращении.
