Термостат — это прибор системы охлаждения, который имеется во всех машинах (в стандартном варианте диаметром пять сантиметров, расположен между двигателем и радиатором), оснащённых системой охлаждения мотора с помощью жидкости.

Это прибор позволяющий поддерживать постоянную температуру двигателя за счёт работы терморегуляторов или же за счёт осуществления фазового перехода. Иногда можно увидеть термостаты с термоизоляцией, которая позволяет уменьшить потери тепла или холода. Самым распространённым, которым пользуются все, от мала до велика, является холодильник.

Термостат выполняет функцию блокировки радиатора от потоков охлаждающей жидкости (тосол), фактически давая двигателю время разогреется. Также такой простой механизм помогает уменьшить износ двигателя автомобиля. Он закрыт, пока температура мотора находится в норме, как только она достигает критической точки в пределах девяноста или девяноста пяти градусов Цельсия, то заслонка в термостате открывается и позволяет охлаждающей жидкости попасть в двигатель и нормализовать его температуру.

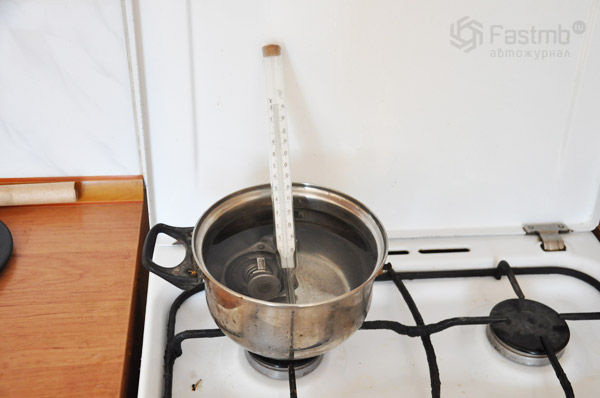

Понаблюдать за процессом работы устройства можно и в домашних условиях. Нужно просто поместить термостат в ёмкость, наполненную самой обыкновенной водой, и поставить на плиту подогреваться. По мере увеличения температуры воды в кастрюле Вы сможете увидеть, как на термостате открывается клапан, примерно на два сантиметра. Для проведения опыта лучше взять новый, а не снимать со своей или чьей-либо ещё машины.

Принцип работы термостата в автомобиле

Латунь и медь — вот основные составляющие, из которых изготавливают эти устройства. А основной принцип работы автомобильного термостата скрывает маленький цилиндр, который можно увидеть со стороны двигателя. В цилиндре есть маленький восковой шарик, сделанный, правда, не из настоящего воска, температура плавления материала, из которого он сделан, равняется 82 градусам Цельсия. Воск в качестве материала для этого элемента выбран не случайно, он имеет свойство увеличиваться в объёме под влиянием температуры, то есть совершать переходы из твёрдого состояния в жидкое. Когда воск расплавится и расшириться, он создаст давление, под которым из цилиндра выпадет штырь и откроет клапан, через который охлаждающая жидкость попадает в радиатор. А когда температура двигателя приходит в норму, то воск снова затвердевает, принимая прежнюю позицию и форму.

Есть много факторов, которые могут стать причиной неполадок, но коррозия — наиболее частая. Когда клапан постоянно находится в открытом положении, то жидкость для охлаждения мотора всё время будет поступать в радиатор, прежде чем попасть в двигатель, а это значит, двигателю необходимо больше времени для достижения критической температуры. А когда клапан термостата постоянно закрыт, то двигатель не охлаждается и продолжает набирать температуру, соответственно, машина «закипает» и на ней нельзя продолжать двигаться, пока мотор не остынет. Специалисты и автомеханики рекомендуют автомобилистам менять старый на новый, приблизительно, каждые два года. Читайте, как менять термостат в автомобиле ВАЗ 2110-2111.

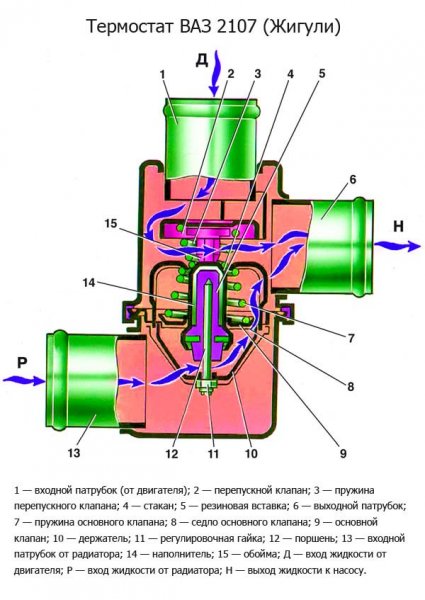

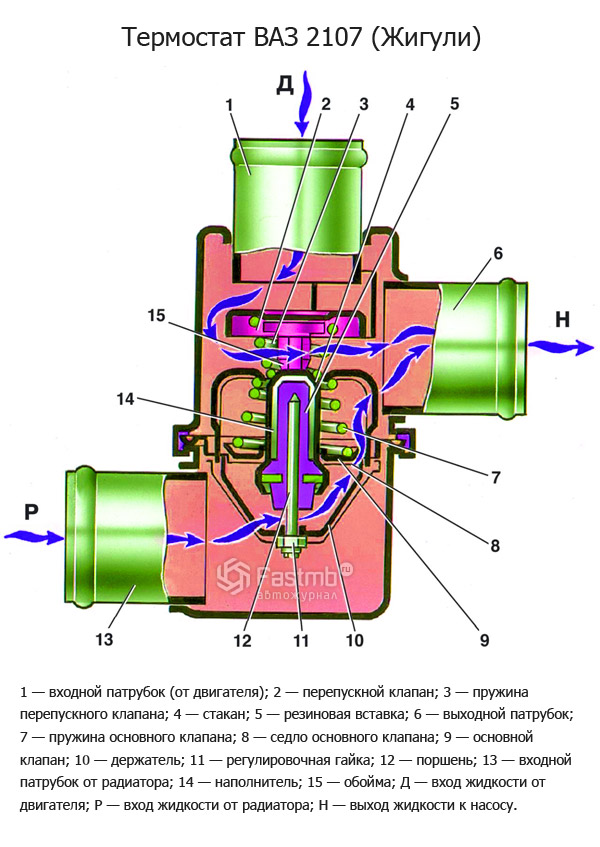

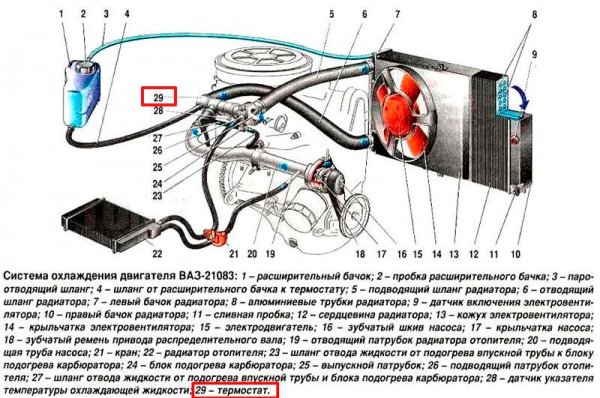

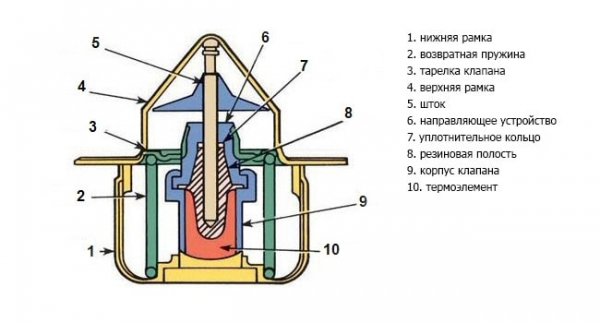

Схема термостата ВАЗ 2107, 2114, 2115

Как правильно определить, что устройство находится в рабочем состоянии?

Разогреваем двигатель до такой температуры, чтобы стрелка не достигала критического показателя, и выключаем его. Открываем капот, находим шланг сверху радиатора (резиновый шланг чёрного цвета, имеющий на конце металлический хомут) и такой же снизу. Затем очень аккуратно, они могут быть достаточно горячими, дотрагиваемся до них. Если один из них стал горячим, а другой по-прежнему холодный, и при этом датчик показывает высокую температуру двигателя, то это значит, что, скорее всего жидкость не попадает в двигатель, а задерживается в радиаторе, и нужно менять термостат на новый.

Существует и ещё один способ проверки, больше известный как «народный». Он перекликается с тем «экспериментом», который был описан выше, для наблюдения процесса работы термостата, только в этот раз Вам придётся положить в ёмкость с водой термостат, в работоспособности которого Вы сомневаетесь, снятый с вашего автомобиля, а дальше процедура повторяется, по мере того как вода будет доходить до температуры 87–90 градусов клапан должен открыться, однако, если этого не произошло, то термостат уже непригодный для работы. Ещё стоит помнить, что у разных термостатов показатель критической температуры открывания клапана может быть разный, поэтому при покупке нового уточните это у продавца. Поскольку для водителя не секрет, что ставить в авто термостат, имеющий высокую температуру открывания клапана нельзя — двигатель не будет охлаждаться.

Видео, проверка термостата ВАЗ 2101-2107 и Tama (Toyota):

Выбираем какой термостат лучше поставить на инжекторную 8 клапанную ВАЗ-2114

Температура двигателя влияет не только на температуру отопителя, а именно это, к сожалению, и волнует владельцев тольяттинских машин прежде всего. Это говорит не об их недальновидности, а о несовершенстве отопителя, но сегодня речь не о нём. Температурный режим мотора зависит от одного простого, но очень важного приборчика, который называется термостатом. Когда мы узнаем больше о модификациях ВАЗовских приборов, то вопрос о том, какой термостат лучше поставить на инжекторную ВАЗ-2114, отпадёт автоматически.

Зачем нужен термостат?

Курсы по ликвидации автомобильной безграмотности мы устраивать не станем, потому что каждый уважающий себя водитель знает, что термостат направляет охлаждающую жидкость либо по большому кругу (включая радиатор охлаждения двигателя), либо по-малому (минуя радиатор).

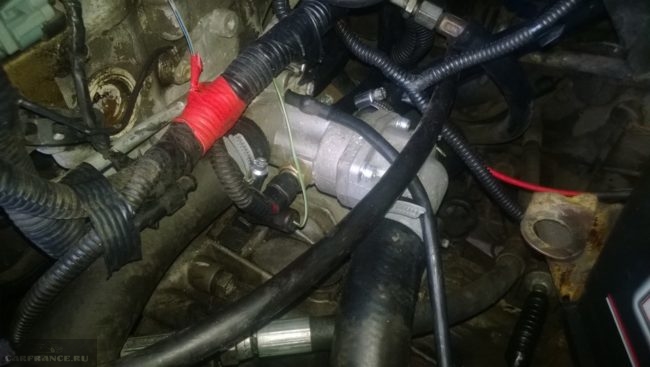

Термостат на ВАЗ-2114 инжектор

Алгоритм работы прибора зависит от термодинамического клапана, который перекрывает один патрубок в термостате и открывает другой. Перед тем как менять термостат, его необходимо проверить.

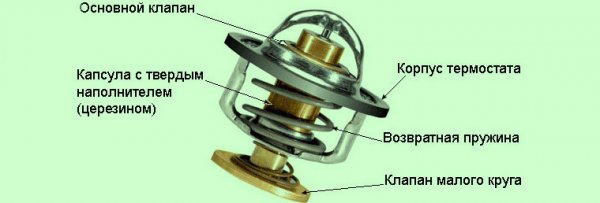

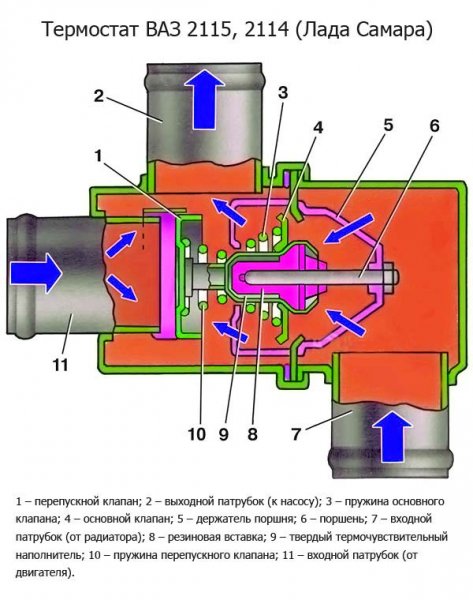

Чтобы освежить в памяти его устройство, мы привели схему термостата ВАЗ-2114 и прикрутили её ниже.

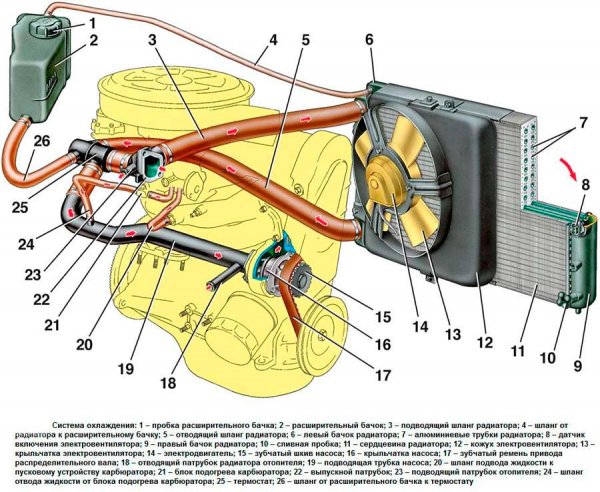

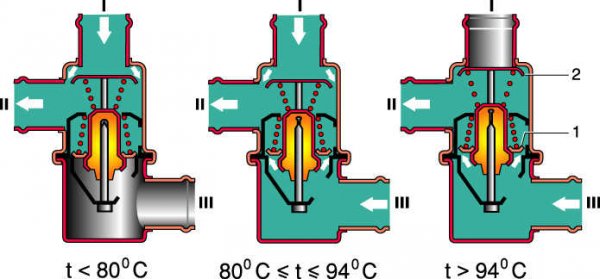

Схема работы системы охлаждения (термостата)

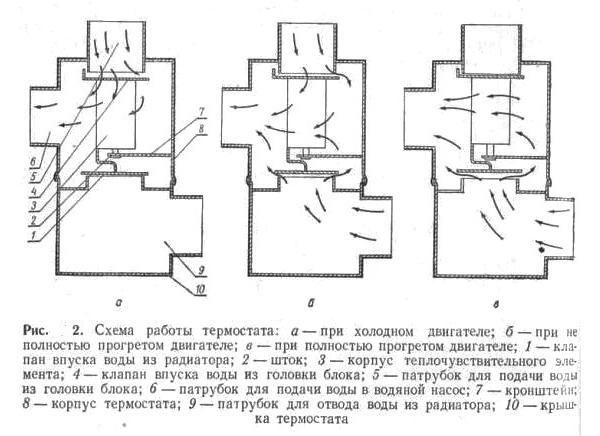

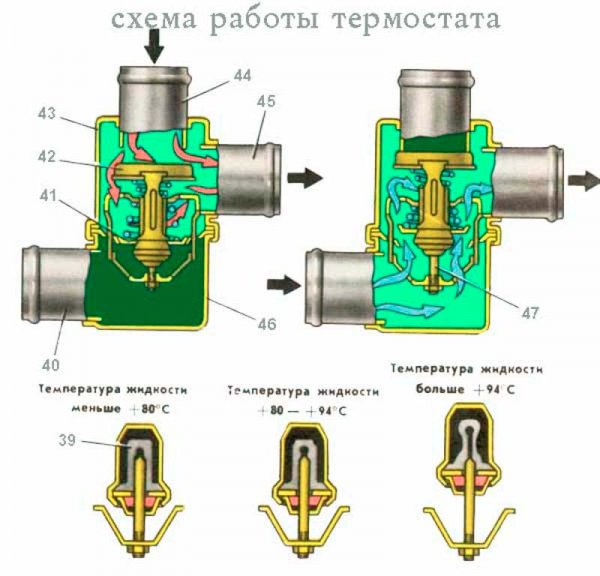

Схема работы термостата

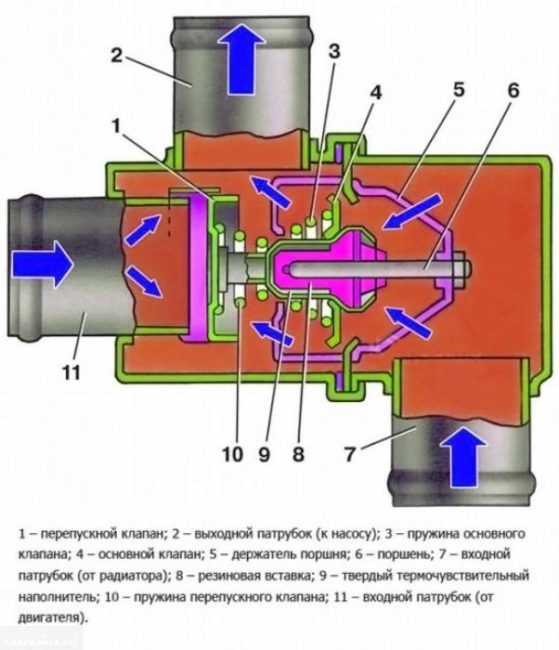

Как видно из схемы, это простой прибор с термоклапаном, который при достижении определённой температуры срабатывает, таким образом направляя антифриз по малому либо большому кругу.

Он имеет в большинстве случаев три патрубка — один впускной и два выпускных, через которые и поступает охлаждающая жидкость либо прямиком из помпы в отопитель и дальше по системе охлаждения, либо в радиатор, если её температура достигла необходимого значения. Именно значение температуры, при котором срабатывает устройство, и определяет применение термостата на той или иной ВАЗовской модели, хотя есть ещё некоторые нюансы, которые как раз и касаются ВАЗ-2114 инжектор.

Читать еще:  Компрессор кит на ваз 8 клапанов

Подробнее о замене мы уже писали в материале: Меняем термостат на ВАЗ-2114 своими руками.

Видео о принципе работы

Виды ВАЗовских термостатов и какой из них лучше

Визуально даже опытный продавец не отличит термостат копейки от нивовского. Потому что разница у них внутри и в расположении патрубков. Все тольяттинские термостаты выполнены по древней фиатовской схеме — они вынесены из головки блока цилиндров в отдельный узел и фиксируются на патрубках и шлангах системы охлаждения. Вот основные типы ВАЗовских термостатов:

    Все классические Жигули имели под капотом термостат 2101, который можно опознать по расположению патрубков, они развёрнуты друг против друга практически на прямой угол. Однако самое важное отличие в том, что тепловой режим работы двигателей заднеприводных Жигулей требовал блокировки клапана при 80 градусах и полного его открытия при температуре антифриза 95 градусов.

Термостат ВАЗ 21213, 21214 (Нива)

Современные термостаты на рынке запасных частей не отличаются высокой точностью и высоким качеством изготовления, поэтому после ряда тестов завод накинул два градуса производителям. В результате на коробках с термостатами для всего семейства Самара можно часто увидеть цифру 85. Визуально термостат 2108 отличается наличием тонкого патрубка для отвода возможных пузырьков воздуха.
Десятое семейство ВАЗ получило точно такой же корпус термостата, как на классике, но в зеркальном отображении. У него нет маленького патрубка для вывода воздуха, поскольку конструкцией для карбюраторных десяток был предусмотрен отдельный тройник, который сильно усложнял развязку шлангов под капотом. Кстати, на карбюраторные десятки отлично подходит и восьмерочный прибор, единственное, что нужно будет крепко заглушить маленькое отверстие для воздуха.

Такие термостаты стали самыми массовыми, поэтому при их покупке обязательно надо заглядывать внутрь, там обязана стоять шторка из пластика или металла, которая лучше перераспределяет поток жидкости на термоэлемент. Если её там нет, температура срабатывания клапана может очень сильно (до 10-15 градусов) отличаться от номинала, что приводит к перегреву двигателя.

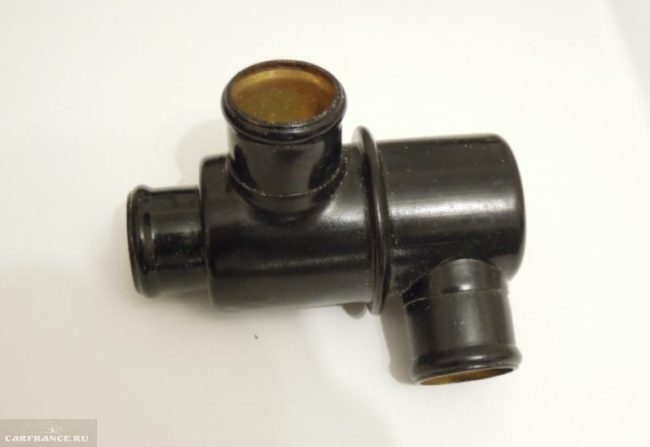

Термостат семейства 2112 разработан специально под инжекторные ВАЗовские моторы. Собственно, термостату все равно какой тип системы питания, он свою работу выполняет и если производитель добросовестный, то клапан всегда до температуры 85 градусов будет закрыт.

«Впрысковые» термостаты

Фишка впрысковых термостатов в том, что они существенно улучшают работу системы отопления. Для этого пришлось повысить интенсивность прохождения жидкости по холодному кругу именно за счёт термостата — во входном патрубке установлен специальный дроссель, а в последних версиях отверстий будет аж четыре.

Именно поэтому в быту такие термостаты называют «на 6 дырок» По этой причине такие термостаты оптимальны для всех впрысковых автомобилей ВАЗ, в том числе и для ВАЗ-2114. Именно такой ставят на замену от Гранты.

Какой термостат лучше поставить именно на ВАЗ-2114

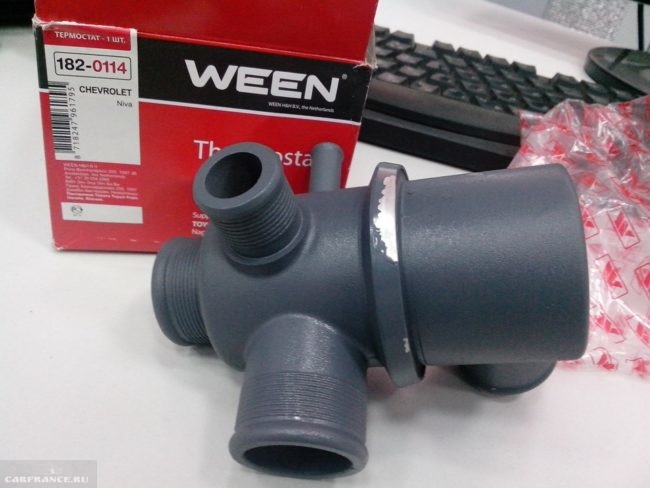

Термостат WEEN 182-0114

Сложность в выборе термостата именно на ВАЗ-2114, да и на любой ВАЗ, даже не в том, что мы не будем знать его модель. В этом плане проблем нет, на донышке прибора выбита и модель, и температура срабатывания клапана. Проблема в другом — каждый из производителей, а их больше двух десятков, поставляют совершенно разные по качеству приборы. Они отличаются как по температуре срабатывания, так и по ресурсу.

Практика показывает, что средний термостат до того как отправится в последний путь в утиль, должен пройти не менее 120-150 тысяч км.

Цена термостата на ВАЗ-2114 — от 150 до 400 рублей. Разница ощутимая, как ощутимая разница и в качестве. Публика больше доверяет родным ВАЗовским приборам, которые честно отрабатывают далеко за сотню тысяч.

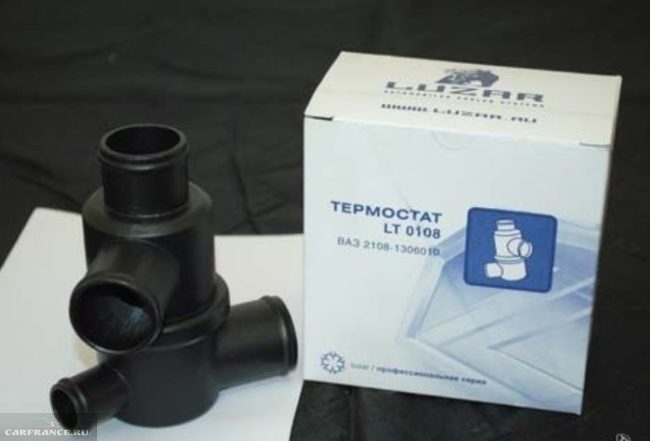

Термостат LT 0108 (Лузар)

Хорошие отзывы о термостатах Ween, производство Польша, гарантийный пробег 150 000 км, как правило, выдерживают. Однозначно не стоит покупать китайские термостаты, противоречивые отзывы о термостатах (как и о радиаторах) Лузар, остальные приборы могут оказаться как удачными, так и потечь после 5 тысяч пробега.

Удачного всем выбора и стабильной температуры!

I Love My Lada

I Love My Lada

Автомобили ВАЗ: ремонт, обслуживание, тюнинг

Термостат инжекторной ВАЗ 2114 8 кл.: выбор лучшего и замена своими руками

Надежность любого инжекторного двигателя в первую очередь зависит от его конструкции. Тем не менее инжекторные моторы ВАЗ 2114 с 8 клапанами часто страдают от несоблюдения температурного режима работы двигателя. Термостат — этот именно тот прибор, который должен гарантировать, что двигатель прогревается равномерно и не перегревается при высоких нагрузках. Как правильно выбрать термостат для ВАЗ 2114, какой лучше не ставить, как заменить, будем выяснять прямо сейчас.

Почему не работает термостат на ВАЗ 2114: симптомы и причины

Постоянный перегрев или наоборот, работа на низкой температуре охлаждающей жидкости грозят не только высоким уровнем износа колец, поршней и вкладышей. В критических случаях перегрев может стать причиной приклинивания или заклинивания поршневой, проворота коренных или шатунных вкладышей, загиба клапанов, разрушения распредвала и многих других неожиданных неприятностей.

Старый и новый клапаны термостата. Износ очевиден

Как работает термостат ВАЗ 2114

Теоретически термостат десятки представляет собой обычный клапан, который управляется термочувствительным элементом.

В зависимости от температуры охлаждающей жидкости, он либо закрывает шлюз и отправляет антифриз по малому кругу в обход основного радиатора, либо открывает его и заставляет жидкость циркулировать по полному кругу, включая радиатор охлаждения, печку, водяную рубашку двигателя, систему подогрева дросселя.

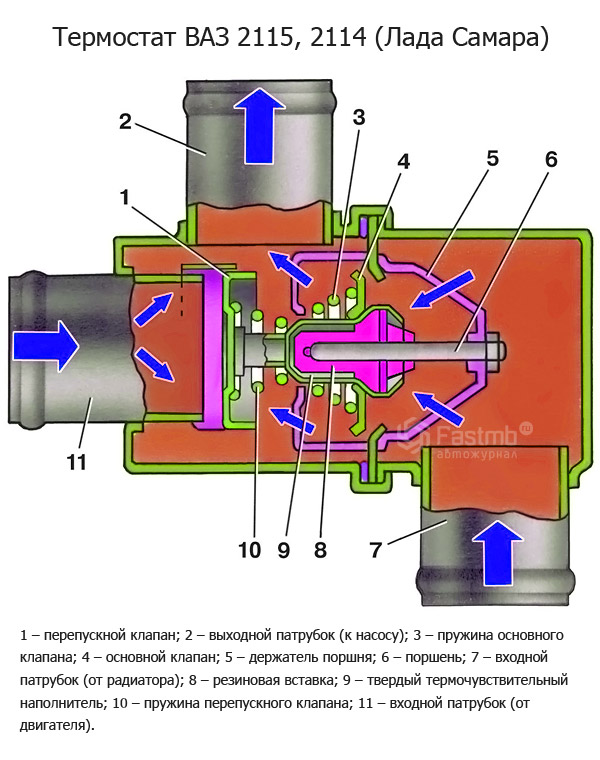

Как показано на схеме, термостат выполнен в виде перепускного нагруженного пружиной клапана. Под воздействием пружины он находится в открытом положении и пропускает жидкость по полному кругу через радиатор системы охлаждения. В этом случае жидкость быстрее охлаждается, но, естественно, прогревается очень медленно, особенно зимой.

Поскольку мы знаем, что нормально двигатель может работать только при температуре в пределах 97-105 градусов, то в случае постоянной циркуляции жидкости по большому кругу в холодное время года прогрев мотора происходит очень медленно. Это вызывает повышенный расход топлива и сильный износ трущихся деталей двигателя.

Схема системы охлаждения ВАЗ 2114 с инжекторным мотором 21114-21124

Вот поэтому клапан термостата и должен открываться только тогда, когда температура антифриза достигнет 95-98 градусов . Естественно, в зимнее время ему бы лучше срабатывать попозже, а летом пораньше. Но поскольку термостат в ВАЗ 2110, на Приорах и Калинах, а также Грантах и Вестах не имеет сервопривода, управляемого электроникой, то температура срабатывания клапана регулируется только заменой термостата на другую модель с другим порогом срабатывания. В продаже их предостаточно и опытные водители рекомендуют на зиму ставить устройства с температурой открытия клапана около 95 градусов , а на лето — с температурой около 85-90 градусов .

Признаки неисправности термостата ВАЗ 2114

Мы понимаем, что при даже такой простой механизм как клапан термостата подвержен самым разным поломкам. Они могут быть вызваны как отвратительным качеством купленных новых деталей, так и нарушением правил эксплуатации самим водителем. Поскольку клапан механический, то и причин его выхода из строя может быть очень много — от плохого или изношенного антифриза, до коррозии или механического износа привода клапана. Основные признаки неисправности термостата очевидны:

  1. Перегрев двигателя без особых нагрузок . Это говорит о том, что не сработал термоэлемент клапана термостата или же не включился вентилятор радиатора. Со второй проблемой мы разобрались более чем детально здесь. С первой еще проще. Для выяснения причин перегрева необходим демонтаж термостата и проверка работоспособности его клапана. Для проверки термостата необходимо снять крышку в сборе с клапаном
  2. Двигатель не прогревается . Снова все вопросы к клапану термостата и режимам включения вентилятора радиатора охлаждения. В этом случае клапан заклинил в открытом положении и не дает жидкости прогреться до нормы. Особенно такая проблема актуальна в холодное время года. Закоксованный клапан термостата
  3. Самая сложная для диагностики ситуация, когда клапан работает нестабильно или заклинил в промежуточном положении между закрытым и открытым каналом. В этих случаях неприятности подбираются с двух сторон — мотор может долго греться и быстро закипать.
Читать еще:  Как подключить бк штат на ваз 2110

Первичная диагностика термостата может быть проведена прямо на двигателе. Для этого не нужно сливать антифриз и снимать корпус термостата. Делается это достаточно просто. Изначально мотор должен быть холодным. Открываем капот, запускаем двигатель и следим за стрелкой указателя температуры ОЖ. Нижний патрубок радиатора охлаждения должен прогреться быстро и это можно почувствовать, прикоснувшись к нему рукой. Верхний патрубок должен оставаться холодным вплоть до того момента, пока стрелка указателя температуры на поднимется до отметки 70-80 градусов . Особой точности датчик температуры не даст, но приблизительно мы будем знать, что:

  • если после прогрева до 80 ˚С верхний патрубок не начал потихоньку нагреваться, проблема в клапане термостата;
  • после прогрева мотора верхний патрубок нормально прогревается, печка дует горячим воздухом — наши опасения не подтвердились и термостат в норме.

Это единственный способ проверить предварительную работоспособность клапана термостата. Правда, бывают случаи, когда термоэлемент срабатывает не до конца или через раз. В этих случаях необходима детальная проверка, осмотр и диагностика клапана. В большинстве случаев никто не возится с нерабочим термоэлементом, клапан просто выбрасывают и покупают новый. Так надежнее, а цена нового термостата на инжекторную десятку не превышает $4-7. Все это можно сделать своими руками, быстро и не привлекая мастеров СТО.

Какой термостат лучше ставить на ВАЗ 2114 инжектор

До 2003 года на все двигателя ВАЗ 2114 устанавливали термостаты старой конструкции. Его каталожный номер 2110-1306010. После 2003 года термостат заменили и внесли небольшие изменения в систему охлаждения. В связи с этим на десятках поздних лет выпуска ставили термостаты с артикулом 21082-1306010-11 и 21082-1306010-14. У последних повышенная планка срабатывания термоэлемента, поэтому предпочтение стоит отдавать именно им. Кроме того в продаже есть огромное количество неоригинальных клапанов и термостатов в сборе. Судя по отзывам владельцев, наиболее качественными считаются клапана и термостаты этих компаний:

  • 92С 21082-1306010, производство LUZAR, качество нестабильное, но если повезет, будет работать неплохо;
  • корпус в сборе этой же компании с пятью выходами с каталожным номером 92С 2190-1306010, LT 01081, без штуцера расширительного бачка или LT 01084 со штуцером;
  • ТН-LA21082 от компании AURORA;
  • Пекар, артикул 21082-1306030, неплохое качество и средние цены;
  • Vernet, артикул TH6595.85, один из самых недорогих на рынке;
  • STARNER, артикул S40 2112;
  • Finwhale, T111;
  • BAUTLER, 21082-1306010-11;
  • MAHLE / KNECHT, каталожный номер TH 37 80;
  • STARLINE, TS T035.92T, один из лучших заменителей оригинала;
  • Gates, проверенное качество, стабильно держит температуру, TH21992G1.

Меняем термостат ВАЗ 2114 инжектор своими руками

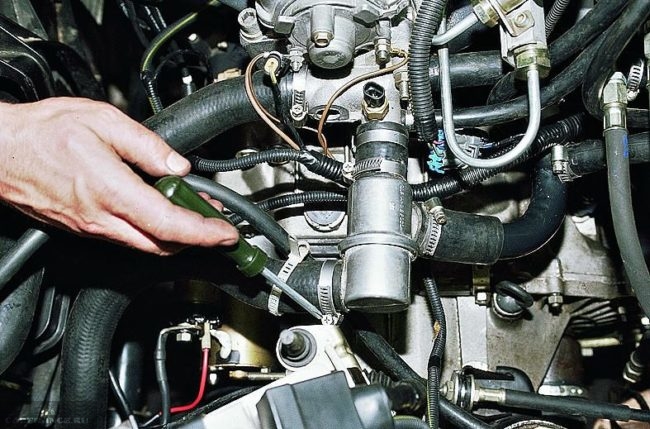

Для самостоятельной замены термостата на инжекторной 2114 нам понадобится стандартный набор инструментов, емкость для слива антифриза и, конечно, новый термостат. Работу проводим в следующем порядке:

  1. Снимаем воздушный фильтр. Для этого откручиваем его корпус ключом на 13 и ослабляем хомут воздуховода.
  2. Открываем пробку расширительного бачка, чтобы сбросить давление.
  3. Сливаем антифриз в заранее подготовленную емкость. Работу проводим только на остывшем двигателе! Далее придется открутить передние винты защиты двигателя, если она установлена. Лучше всего сливать антифриз через сливной вентиль в нижней банке радиатора.

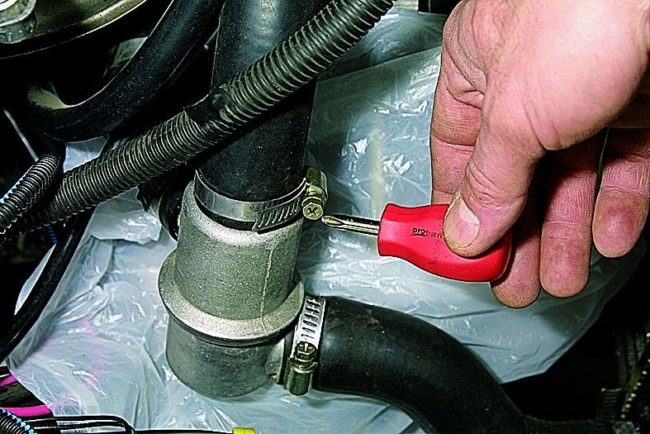

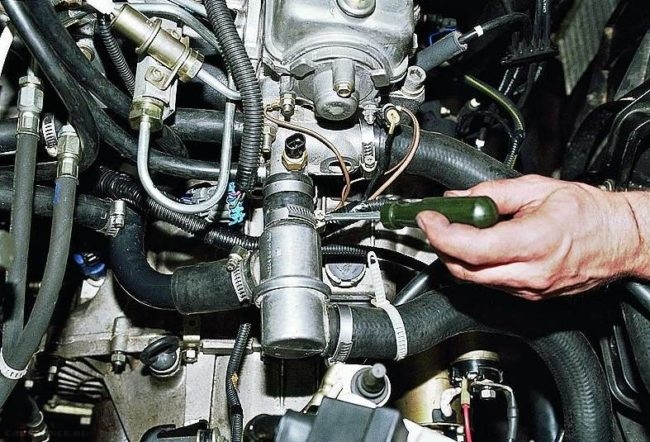

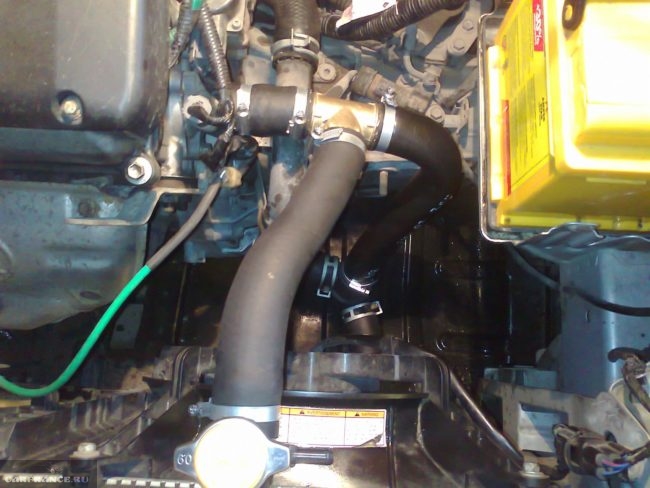

  4. Ослабляем хомуты на патрубках термостата.
  5. Аккуратно снимаем их, может вылиться еще какое-то количество антифриза.
  6. Снимаем старый термостат и проверяем на целостность резиновые патрубки.
  7. Установку нового термостата ВАЗ 2114 проводим в обратном порядке. При этом часто возникает необходимость в установке новых хомутов.

Иногда хомуты нуждаются в замене

При заливке антифриза желательно снять шланг подогрева дроссельного узла, чтобы вытеснить воздух. В противном случае может образоваться воздушная пробка, с которой придется бороться отдельно. После заливки антифриза и проверки герметичности системы охлаждения прогреваем двигатель и убеждаемся, что термостат работает как положено.

Принцип работы термостата, схемы

Термостат — устройство, предназначенное для контроля температуры в системе охлаждения и ее регулирования. Цель — ускорение прогрева мотора после его запуска и предотвращение его перегрева в случае длительной работы.

Место установки устройства — в верхней части мотора, где осуществляется выход нагретой ОЖ (охлаждающей жидкости) в радиатор.

Термостаты, устанавливаемые на автомобилях, могут иметь два вида наполнителей — жидкие и твердые.

Назначение

Термостат — один из главных узлов системы охлаждения. Назначение — контроль температурных показателей ОЖ с последующим перенаправлением состава по большому или малому кругу.

Пока мотор прогревается, клапан находится в закрытой позиции, а жидкость идет по малому кругу. Как следствие, прогрев силового узла происходит быстрее.

При достижении требуемой температуры происходит открытие клапана и подача ОЖ через радиатор.

Другими словами, термостат — специальный прибор, который поддерживает температуру мотора в заданных параметрах посредством грамотной работы терморегулятора и правильности осуществления фазового перехода.

Блокируя работу радиатора, устройство позволяет двигателю набирать нормальную температуру. Как следствие, улучшаются характеристики силового узла, и снижается его износ.

Клапан термостата открывается при температурах от 70 до 92 градусов в зависимости от конструкции термостата (применяемого термоактивного наполнителя) и требуемого теплового режима двигателя.

Моментом открытия термостата считается перемещение клапана на величину 0,1 мм. Допуск на температуру начала открытия клапана составляет ±2°С. Температура полного открытия клапана как правило выше на 12 — 15 градусов, чем температура начала открытия.

Поэтому температура полного открытия основного клапана может варьироваться в пределах 82-107 градусов Цельсия.

После этого заслонка открывается и позволяет проходить жидкости по системе.

Виды термостатов

Сегодня есть несколько видов термостатов, каждый из которых имеет свои особенности (как по принципу действия, так и по цене).

К примеру, отечественные устройства обходятся в меньшую сумму, в то время как немецкие отличаются лучшим качеством, но и стоят дороже.

ВАЖНО : С 2006 года в России нет производителей автомобильных термостатов! Единственный завод «СтАТО» п. Ставрово, Владимирской обл., производивший с «нуля» термостаты для всех легковых и грузовых отечественных автомобилей был поглощен концерном «ПРАМО» и прекратил их выпуск, перейдя на закупку и переупаковку термостатов китайского производства и выпуск их под своей торговой маркой.

Позднее появилось еще несколько «производителей», работающих по той же схеме. Но, хочется отметить, что единственным предприятием, которое осуществляет 100% контроль качества и имеет испытательное оборудование для контроля параметров термостатов является ЗАО «ЭЛЕКТОН» г. Радужный Владимирской обл.

Востребованы и так называемые универсальные термостаты, которые могут подойти почти к любому типу мотора.

Итак, к основным видам термостатов можно отнести:

Наиболее популярный вид устройства, который установлен на многих марках и моделях авто. Многие считают, что такой тип уже устарел и не способен обеспечить потребности мотора. Но это не так.

Этот тип термостатов не устарел и с успехом применяется в частности на двигателях УМЗ 4216 (Ульяновского моторного завода). Применение термостатов одноклапанного и двухклапанного зависит от компоновки системы охлаждения двигателя.

Читать еще:  Устройство моста ваз 2106

Но все же применение двухклапанных термостатов получило преимущественное распространение.

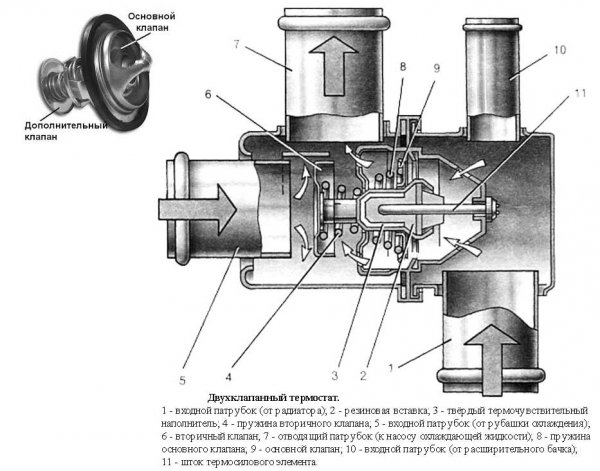

2. Двухклапанный или двухступечатый термостаты.

Данные устройства имеют множество общих черт с узлом одноклапанного типа. Преимущество лишь в расширенных возможностях, касающихся процесса охлаждения.

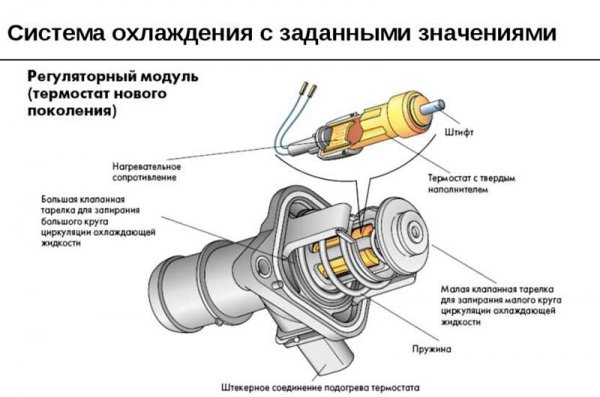

3. Термостат с электронным управлением.

Наиболее продвинутый тип устройства, отличающийся повышенным потенциалом.

Преимущества — точность работы и повышенная функциональность.

Благодаря эффективной работе системы, гарантируется нормальный цикл охлаждающей жидкости, а также своевременное открытие и закрытие клапана.

Работа может осуществляться в двух режимах — ручном или автоматическом.

Термостат с электронным управлением установлен лишь на самых новых авто. Обязательное условие для работы системы — наличие хорошего бортового компьютера, способного контролировать работу устройства.

Есть автомобили, в которых одновременно стоит два термостата. Их ставят для увеличения эффективности системы охлаждения на мощных двигателях, таких как двигатели производства ПАО Автодизель (Ярославский моторный завод), ПАО «КАМАЗ», а на двигатели Тутаевского моторного завода ставят даже 3 термостата в один контур системы охлаждения.

Устройство и принцип работы

Конструкция и принцип действия термостата во многом зависит от типа наполнителя.

Рассмотрим каждый из вариантов:

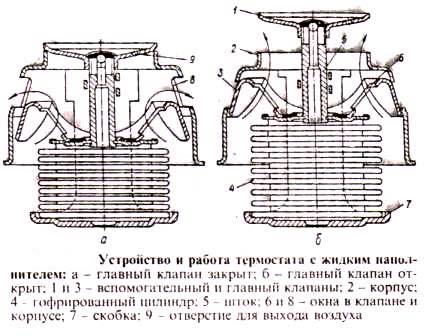

1. Термостат с жидким наполнителем.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта.

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

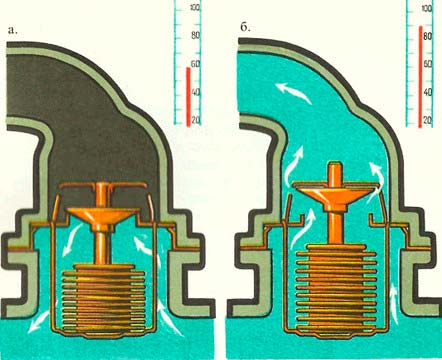

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

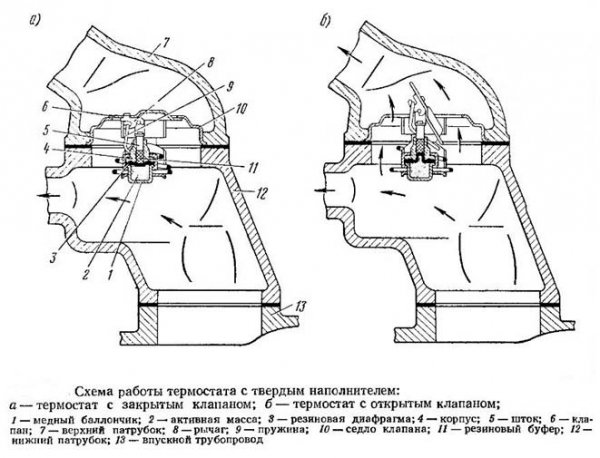

2. Термостат с твердым наполнителем.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Описание и схемы работы на ВАЗ 2106, 2107, 2109, 2114

В автомобилях ВАЗ система охлаждения имеет ряд особенностей. В частности, перед насосом монтируется специальный 2-клапанный термостат (дополнительный и основной), имеющий твердый (восковый) наполнитель.

Пока двигатель еще не прогрелся, большая часть ОЖ будет проходить по малому кругу, то есть с охватом насоса системы, рубашки охлаждения силового узла и цилиндров, а также термостата.

Далее жидкость снова возвращается к насосу. Вместе с этим ОЖ циркулирует через рубашку трубопровода впуска и камеры для смешивания в карбюраторе.

Если же кран отопителя салона открыт, то жидкость проходит и через его радиатор.

В случае, когда мотор прогрет не до конца, то есть температура ОЖ еще не достигла нужной отметки (90 градусов Цельсия), частично открывается основной клапан, другой (перепускной или байпасный) частично прикрывается, и часть горячей жидкости идет к основному радиатору.

Это позволяет быстрей прогреться силовому узлу. Как только температура доходит до уровня 90 градусов Цельсия, открытие клапана происходит полностью, что позволяет весь поток направить через радиатор.

Основные металлы, из которых выполнены элементы термостата — медь и латунь.

Принцип работы схож с тем, что уже рассматривался выше.

Особенности проверки устройства

Сегодня есть три основных метода диагностики термостата. Кратко рассмотрим каждый из них:

  1. Пускайте мотор и выдерживайте 7-10 минут. После поднимайте капот и касайтесь нижнего патрубка, отходящего от радиатора. При нормальной работе устройства температура шлангов должна быть идентичной. Если же температура разная, то термостат неисправен. Но важно понимать, что возможно наличие воздушных пробок в системе, мешающих циркуляции жидкости. Наличие воздушных пробок может привести к перегреву и неправильной диагностике. Годный термостат может быть признан браком.
  2. Заводите мотор и прикасайтесь к трубке, подводящей ОЖ к верхней части радиатора. В случае корректной работы термостата трубка должна быть холодной до момента, пока мотор не прогреется до нужной температуры.

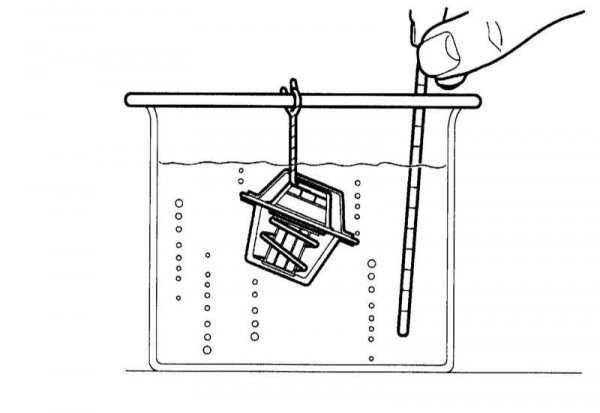

  3. Наиболее эффективный и сложный метод — со снятием термостата. В данном случае необходим демонтаж устройства с последующим окунанием его в жидкость.

Последняя прогревается в специальной емкости до момента срабатывания клапана. Но температуру открытия и закрытия так не определить. В кастрюле можно проверить только принципиально факт работы термостата , но не его фактические параметры.

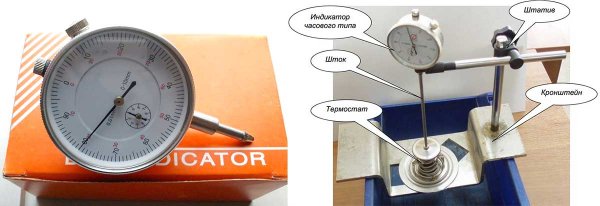

Для определения фактических показателей термостат нужно установить на штатив с индикатором часового типа (например ИЧ-10), шток индикатора должен упираться в основной клапан или другой элемент конструкции жестко связанный с ним.

После этого поднимая температуру и контролируя ее по термометру с ценой деления 0,1 °С фиксируем начало открытия, соответствующее ходу клапана 0,1 мм. Дальше поднимая температуру определяем по индикатору величину открытия клапана.

  1. Если мотор через 10-12 минут после заводки так и не набрал 90 градусов Цельсия (при условии температуры на улице около 0), то можно говорить о поломке рассматриваемого нами устройства.

Скорее всего клапан заклинило и ОЖ постоянно идет по большому кругу.

Итоги

Термостат — один из ключевых узлов, отвечающих за качественный прогрев и охлаждение силового узла.

Выход устройства из строя неизбежно влечет к проблемам с мотором и необходимостью дорогостоящего ремонта.

Знание принципа его работы позволяет вовремя диагностировать проблему и устранить ее еще на раннем этапе. При этом сделать это несложно.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
