Схема предохранителей ваз нива

Содержание

Предохранители и реле Нива 21213

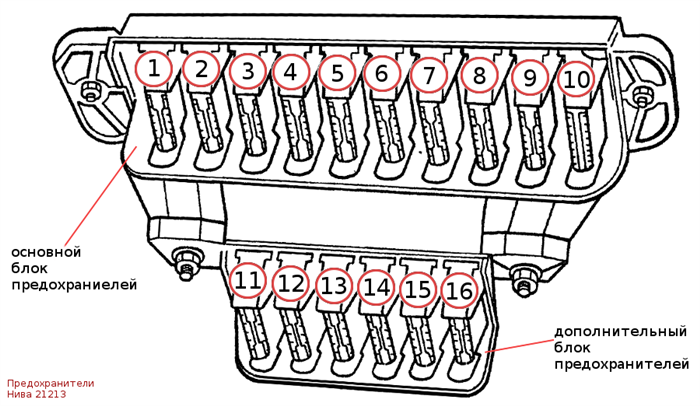

Блоки предохранителей (2 шт.) электрооборудования автомобиля Нива 21213 с карбюраторным двигателем установлены слева от рулевой колонки, под передней панелью.

№1 (16А)

Электродвигатель вентилятора отопителя

Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток кроме исходного

Реле (обмотка) включения обогрева заднего стекла

Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ

Контрольная лампа блокировки дифференциала

Реле-прерыватель и контрольная лампа стояночной тормозной системы

Контрольная лампа недостаточного уровня тормозной жидкости

Контрольная лампа давления моторного масла

Указатель температуры охлаждающей жидкости

Указатель уровня топлива с контрольной лампой резерва

Левая фара (дальний свет)

Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет)

Правый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет)

Левый задний фонарь (габаритный свет)

Лампы освещения комбинации приборов

Табло подсветки рычагов управления отопителем

Лампы освещения прикуривателя

Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации

Элемент обогрева заднего стекла и реле (контакты) его включения

Штепсельная розетка для переносной лампы

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)

№11 (8А), №12 (8А), №14 (16А), №16 (8А)

Задние фонари (противотуманный свет)

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения

Реле (контакты) очистителей фар

Электродвигатель омывателей фар

Реле Нива 21213

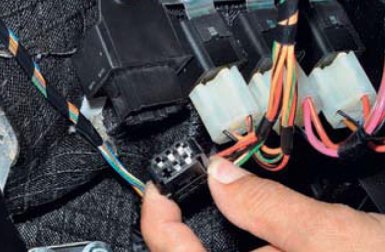

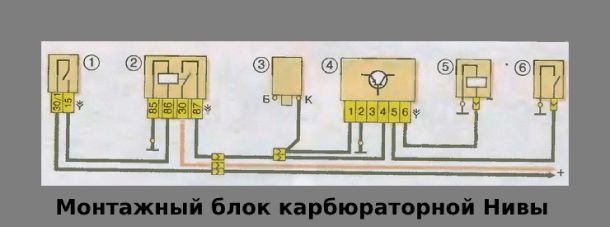

Три реле электрооборудования Нива 21213 установлены под панелью приборов, справа от рулевой колонки. Это реле типа 113.3747-10. Они управляют включением ближнего света фар, дальнего света фар и обогревом заднего стекла (двери задка).

Два под блоком предохранителей — реле зажигания и реле стартера. Там же может находиться реле включения очистителей и омывателей фар (если таковые имеются).

Примечания и дополнения

— Не защищены предохранителями электрические цепи заряда аккумуляторной батареи, цепи системы зажигания, системы пуска двигателя (стартер).

— Электродвигатели моторедукторов очистителя ветрового стекла, очистителя заднего стекла, очистители фар (если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

— На автомобилях Нива до 1996 г.в. на предохранителе №2 дополнительно «висел» вольтметр.

Еще статьи по автомобилю Нива 21213

Добавить комментарий Отменить ответ

Навигация по записям

Искать информацию

Наш канал TWOKARBURATORS в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля.
Читайте и подписывайтесь на новые статьи.

Читать еще:  Двухконтурная система зажигания ваз классика

Назначение и номинал предохранителей, реле, предохранительных линий и их замена

Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Раположение предохранителей и реле (начиная с 2020 г.)

Плавкие предохранители и реле размещены в двух блоках: в салоне (рис . 48) и моторном отсеке (рис. 49) .

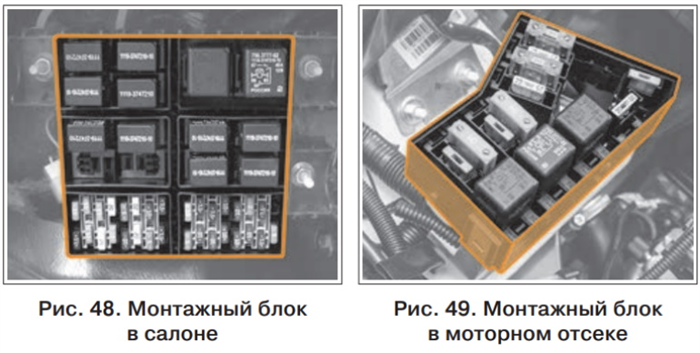

Рис. 48. Монтажный блок в салоне


Рис. 49. Монтажный блок в моторном отсеке

При замене плавких предохранителей и реле необходимо использовать только новые предохранители и реле, имеющие маркировку в соответствии с таблицами 1 и 2 . Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы плавких предохранителей и реле, одобренные к применению АО «АВТОВАЗ», согласно таблицам 1 и 2 .

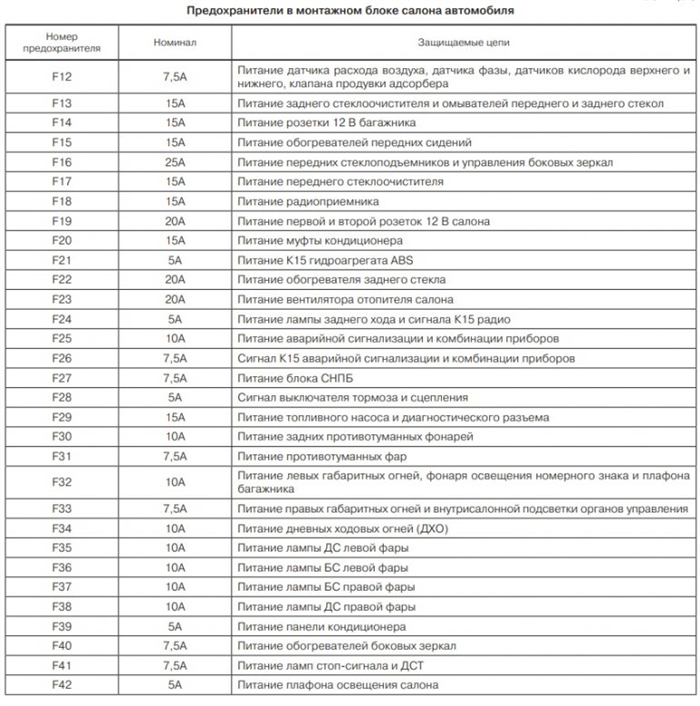

Блок предохранителей и реле в салоне

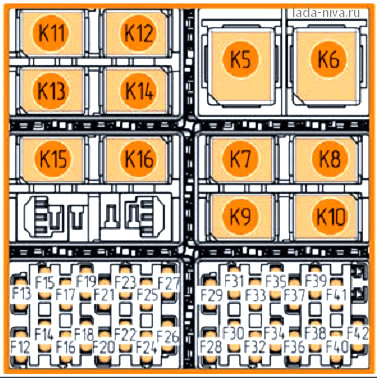

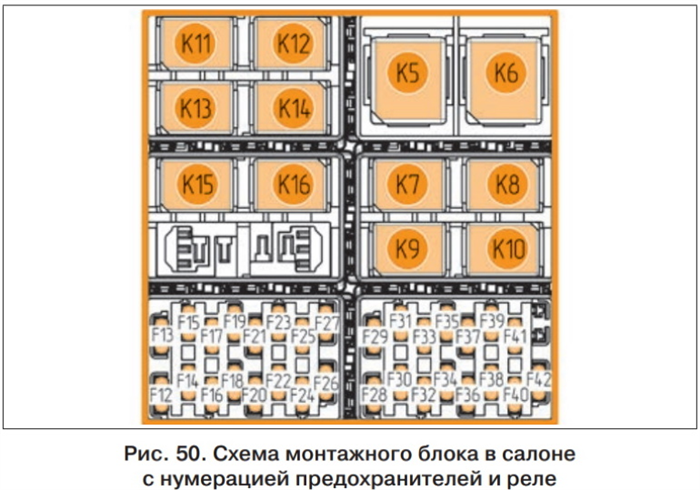

Рис. 50. Схема монтажного блока в салоне с нумерацией предохранителей и реле

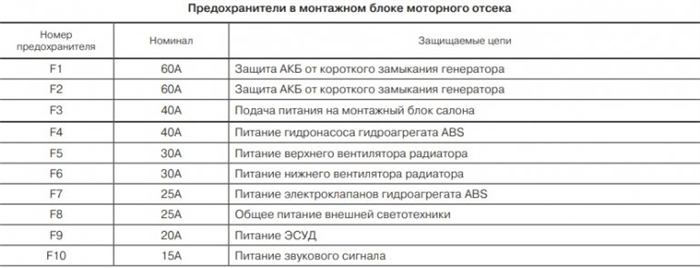

Блок предохранителей и реле в моторном отсеке

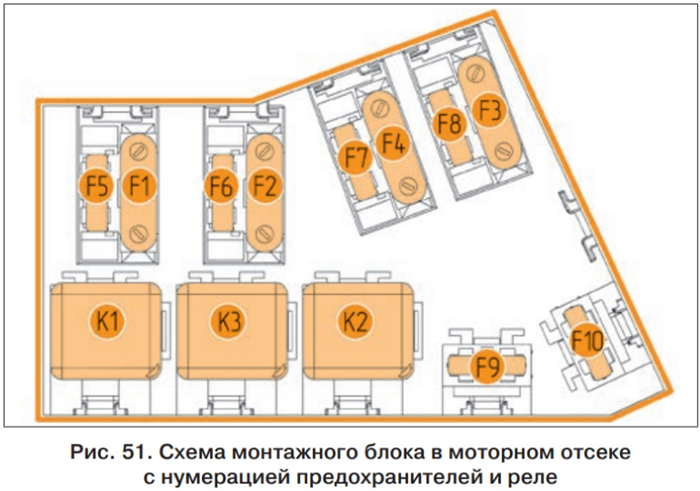

Рис. 51. Схема монтажного блока в моторном отсеке с нумерацией предохранителей и реле

Цепи, защищаемые плавкими предохранителями (до 2020 г.)

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.

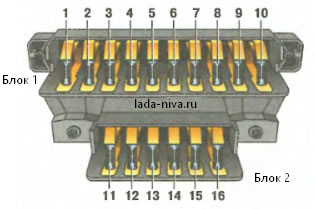

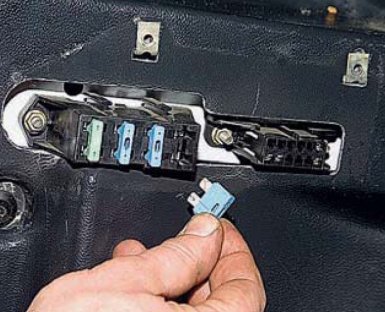

Рис. 44. Плавкие предохранители
(назначение указано в таблице 3)

ТАБЛИЦА 3 (для рис. 44)

Вариант 1 (более новый, в т.ч. Urban)

Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

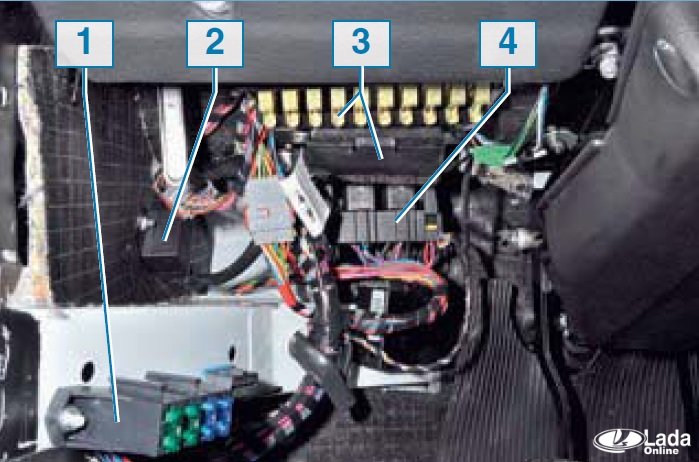

Расположение блоков предохранителей и реле Lada 4×4

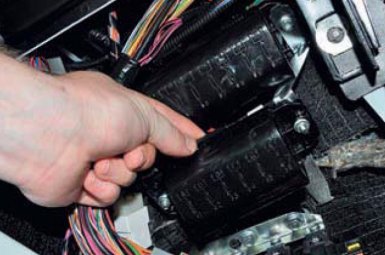

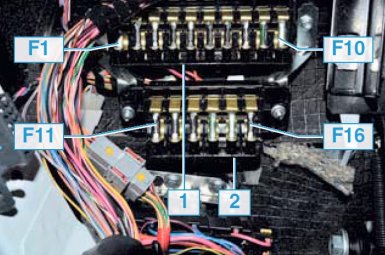

Основная часть предохранителей располагаются в салоне Lada 4×4 под панелью слева от рулевой колонки. Всего 4 блока:

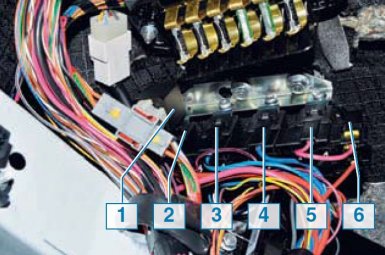

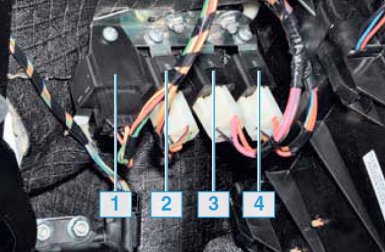

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

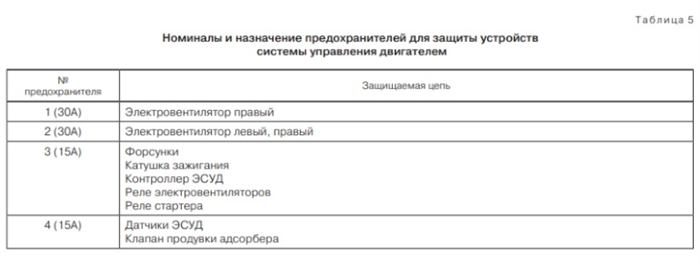

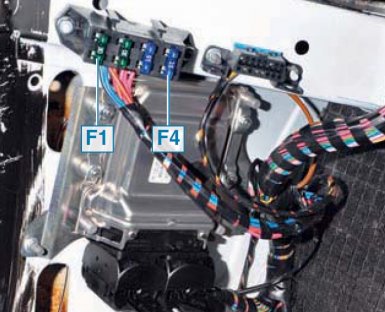

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

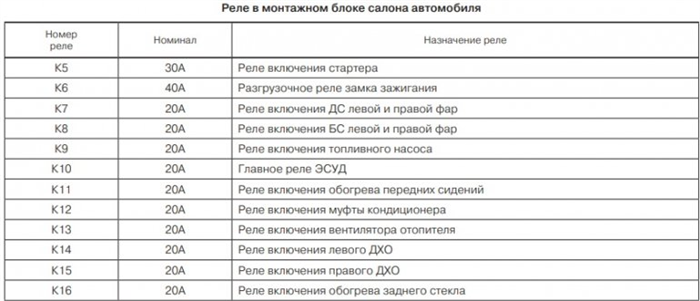

Блок реле системы управления двигателем

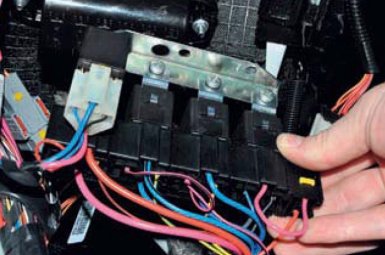

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

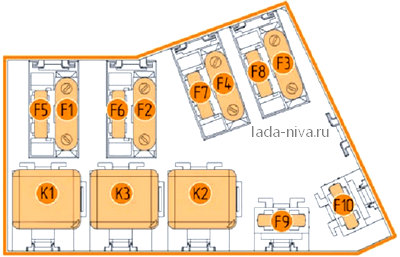

Схема блока реле над педалью газа

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Монтажные блоки для Lada 4×4 2020 года выпуска

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Реле и схема предохранителей ВАЗ Нивы

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

Блок предохранителей ВАЗ Нива старого и нового образца

В общих чертах разница между двумя блоками выглядит так:

Новый дополнительный блок

Старый дополнительный блок

Сила тока (ампер)

За что отвечает

Сила тока (ампер)

За что отвечает

Лампы поворотников, реле-прерыватель поворотников и аварийки

Реле дневных фар, Лампы дневных фар

Задние противотуманные огни, их реле

Противотуманные фары и их реле

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

Сила тока (ампер)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левый дальний свет, контрольная лампа включения дальнего света

Правый дальний свет

Левый ближний свет

Правый ближний свет

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

Сила тока (ампер)

За что отвечает

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)

Реле дневных ходовых огней, лампы дневных ходовых огней

Лампы и реле заднего противотуманного огня


Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:

Сила тока (ампер)

Контакты реле правого электровентилятора

Контакты реле левого электровентилятора

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 21213 Нива

Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.
