Замена ламп подсветки приборной панели ваз 2110

Замена лампочек в приборной панели ваз 2110 своими силами

Установка приборной панели на ВАЗ 2110

Приборная панель автомобиля ВАЗ 2110 предназначена для отражения информации о текущем состоянии авто. Изготавливается из пластика обычного качества.
Наличие большого количества лампочек приводит к тому, что иногда нужно производить их замену. Многие водители хотят поменять невзрачную заводскую панель ВАЗ 2110 более современной.
Статья предлагает узнать, как производится замена лампочек приборной панели ВАЗ 2110 и как сделать ее более эстетичной.

Особенности приборной панели автомобиля ВАЗ 2110

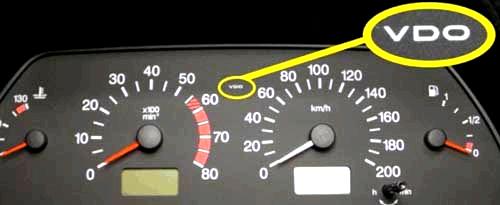

Приборная панель ВАЗ 2110

Комбинация на торпеде автомобиля ВАЗ 2110 приборной панели включает:

• 1 – показывает температуру охлаждающей жидкости. Если стрелка этого указателя переходит в красную зону шкалы, это говорит о перегреве двигателя.
  Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения.

Совет: Запрещается работа двигателя в режиме перегрева. Температура жидкости более 110 °С.

• 2 – тахометр. Показывает примерную частоту, с которой вращается коленвал двигателя.
  Чтобы получить истинное значение частоты вращения агрегата нужно показание стрелки прибора умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает на повышенной частоте, что опасно для продолжения движения автомобиля.
• 3 – спидометр. Положение стрелки указывает на примерную скорость движения авто в км/час.
• 4 – показывает уровень топлива.
• 5 – кнопка для сбрасывания на счетчике суточного пробега.
• 6 – дисплей для счетчика суточного пробега и одометра.
• 7 – дисплей для указания времени.

На фото показана установка лампочек на панели:

• Позиции 1 – применяются для подсветки стрелок приборов и шкал.
• Позиции 2 – самые маленькие по размерам применяются в желтых индикаторах и красных сигнальных. Такие лампочки устанавливаются без резиновых колпачков. Светофильтры нужных цветов уже встроены в приборку.
• Позиция 3 – имеет средний размер, применяется для указания низкого уровня бензина, в момент, когда стрелка на нуле. Перегорает очень редко.

Установка лампочек на панели

Вся комбинация приборов фиксируется двумя винтами в соответствующем гнезде приборной панели. Соединения ее выполнены с помощью печатного монтажа на плате с применением фольгированного гетинакса. Плата хорошо прикреплена сзади корпуса.
Спидометр оснащен двумя счетчиками, показывающими пройденный путь: один – итоговый, другой – «суточный». Соответствующей кнопкой показания последнего легко сбрасываются.

Совет: Показания можно сбрасывать только при стоящем автомобиле.

Последние модели ВАЗ 2110 комплектуются электронной приборной панелью. На ней содержатся все компоненты и контрольные индикаторы, значки и лампы.

Как заменить на приборной панели лампы подсветки

• Руль опускается в нижнее положение.
• Откручиваются два верхних самореза, декоративная накладка вытаскивается.
• Откручиваются три самореза фиксации приборной панели.

Совет: Трос спидометра мешает вытащить приборку. Для его отключения он сначала отстегивается от коробки, оттягиваеся в сторону стопорное кольцо и сдергивается вверх фишка тросика, который затем проталкивается в кабину. На себя вытягивается часть приборки, а тросик удобно отстегивается от спидометра.

• Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
• Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
• После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая.
Для этого понадобятся:

• Отвертка плоская.
• Отвертка крестообразная.
• Новая лампочка.

Инструкция проведения работ:

• Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
• Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой.
  Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
• Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
• Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
• Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
• Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя.
  Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

• Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
• Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
• Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
• Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону.
  Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
• Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства.
  Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
• Подключается аккумулятор.
• Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

• Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
• Дефлекторы направляются максимально вверх.
• Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
• Кнопка аварийной сигнализации вытаскивается.
• Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
• Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
• Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
• Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняется лампочка для колесика электрокорректора фар:

• Поддевается отверткой и вытаскивается колесико.
• С помощью маленькой отвертки патрон проворачивается вместе с лампой и вытаскивается.
• Лампочка меняется.

Подробно, каким образом происходит замена ламп, панель приборов ВАЗ 2110 хорошо показано на видео.

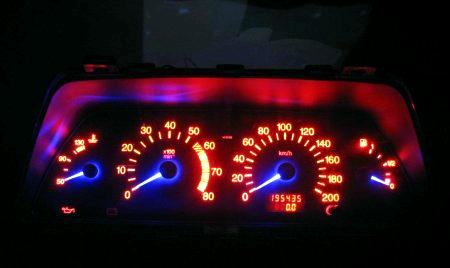

Нюансы и тонкости тюнинга своими руками подсветки панели приборов ВАЗ 2110

Причин, по которым владелец может захотеть сменить на своем ВАЗ 2110 подсветку панели приборов, может быть немало. В первую очередь, из желания приблизить «интерьер» своей любимой машины отечественного автопрома к лучшим образцам импортных автомобилей.

Конечно же, не секрет: если даже вначале панель приборов на ВАЗ (хоть старого образца, хоть Евро, хоть Приоры) выглядит, скажем – так себе, то со временем еще и подсветка светит все слабее.

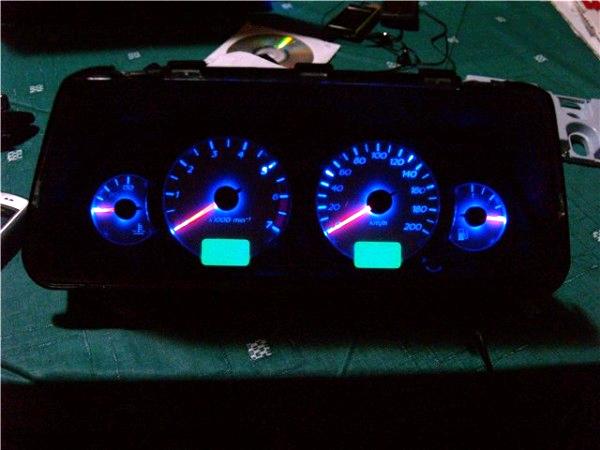

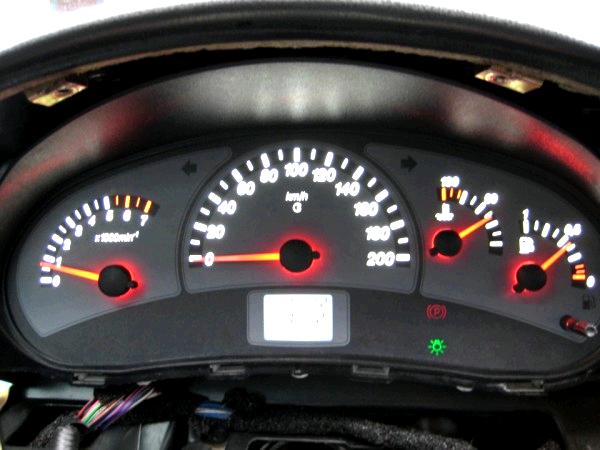

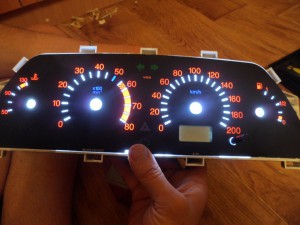

Панель приборов ВАЗ 2110 со светодиодной подсветкой

Поэтому, если ну очень хочется, то совсем не относится к сложным операциям замена подсветки, а возможно — всей приборной панели своими руками. А как это сделать, попробуем подробно объяснить.

Устройство

Вся комбинация приборов на панели крепится двумя болтами, состоит частично — из механических, частично — из электронных компонентов. Электронная составляющая обычной панели – это спидометр и тахометр, но на некоторых машинах из модельного ряда ВАЗ 2110 уже стоит электронная панель.

Также обязательно присутствуют указатели: температуры охлаждающей жидкости, наличия, уровня топлива, а также контрольных лампочек, которых на ВАЗ 2110 установлено 12 штук.

Все соединения приборов хранит в себе печатная электронная плата, которую закрепили сзади на корпусе.

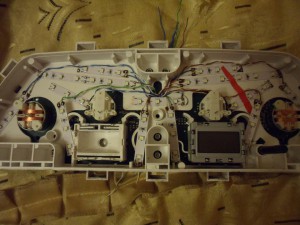

Панель приборов ВАЗ 2110 в разобранном виде

Снятие и разборка

Снятие приборной платы своими руками проводится по такому алгоритму:

• Первым делом снимаем кожух;
• Крестовой отверткой откручиваем крепящие болты;
• Находим, отщелкиваем защелки. Лучше отщелкнуть первыми те, что в нижней части, а затем толкнуть вверх. Так она легко снимется;
• Прежде, чем совершать тюнинг, нужно снять стрелки. Сначала просто легко потяните за них. Если не поддаются – начинайте проворачивать справа налево, при этом слегка подтягивайте – снимутся обязательно.

Простой и быстрый апгрейд

В принципе, своими руками можно как полностью заменить панель приборов ВАЗ 2110, так и провести тюнинг имеющейся.

Один из довольно популярных вариантов – замена лампочек на светодиоды. Причем в этом нет никакой сложности – нужно вынуть лампочки, а на их место вставить светодиоды.

Однако есть одна небольшая хитрость: они качественно работают только в том случае, если соблюдается полярность! Если при подключении светодиод загорается не сразу, его нужно вынуть, повернуть на 180 градусов, затем снова вставить в гнездо.

Уже такая простая замена повысит яркость приборной доски, однако этого маловато, вряд ли на этом стоит завершать тюнинг своими руками.

Провести ремонт заслонки печки у ВАЗ 2110 можно самостоятельно. Подробности: https://vazweb.ru/desyatka/otoplenie/remont-zaslonki-pechki.html

Глубокая доработка

Желательно еще добавить подсветки – с помощью светодиодной ленты. Можно взять белую, можно — цветную. Желательно – не слишком режущую глаз – возможно, синюю или зеленую, это уже какой вкус у владельца.

Сегодня наиболее популярен синий свет – он дает хорошую видимость показаний на всех приборах, при этом не мешает водителю хорошо видеть дорогу.

Еще неплохо – сделать так, чтобы стрелки светились другим цветом. Для этого их нужно очистить от старой, красной краски, а затем покрасить белой.

Это может быть нитроэмаль или, что еще проще – белый лак для ногтей. Рядом со стрелкой на приборной шкале необходимо установить цветной светодиод. Стрелка, меняя свое положение, будет окрашиваться по-другому.

Кроме того, при использовании только белого света, поможет цветная накладка. То есть, даже без вмешательства в электрику накладка из цветной пленки изменит внешний вид.

Светофильтр по возможности удаляют, а подложку с обратной стороны украшает накладка, причем тут можно фантазировать с разными материалами, цветами (изолента, окрашенный скотч, цветная виниловая пленка). Такая накладка существенно преобразит панель, сделает ее эксклюзивной.

Панель Приоры

Некоторым больше нравится приборная доска Приоры. Нужно знать, что поменять ее своими руками с «наскока» не выйдет – есть отличия: в проводке, креплении ЭБУ.

Следует также учитывать, что у Приоры та же «склонность» к ненужным скрипам, что и у «родной», поэтому стоит еще подумать о шумоизоляции, чтобы «посадить» панель от Приоры без лишних зазоров, щелей. Еще один недостаток Приоры – маленький бардачок. К тому же, нужно обязательно приобрести крепление в районе ЭБУ, именно от Приоры.

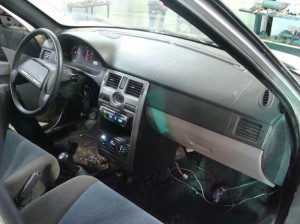

Панель от Приоры в ВАЗ 2110

А, может, вам вообще приглянулась электронная панель, установка которой также возможна. Все же, прежде чем решиться, не забудьте подсчитать, во сколько вам выльется такая замена.

Вполне возможно, что тюнинг уже имеющейся у вас подсветки, проведенный с фантазией и выдумкой, обойдется вам значительно дешевле. В этом случае тюнинг своими руками станет предметом вашей гордости, и не только украсит салон вашего ВАЗ 2110, но и улучшит подсветку, сделает ее более яркой и удобной.

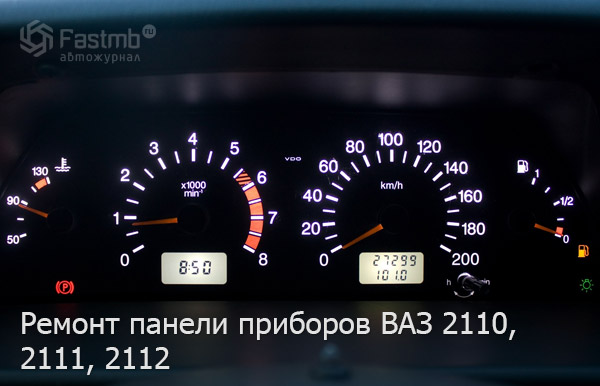

Ремонт панели приборов ВАЗ 2110

На автомобилях семейства ВАЗ 2110-2112 приборная панель включает в себя контрольные лампочки и бортовые приборы, с помощью которых водитель с легкостью может вести наблюдение за состоянием машины. На панель приборов выводятся следующие лампочки индикации: температура охлаждающей жидкости, поворотники, тахометр, уровень топлива, спидометр, изображение в виде бензоколонки, означающее что необходимо заправиться, лампочки включения габаритов и дальнего света, низкий уровень тормозной жидкости, экран, отражающий пробег автомобиля, аварийная сигнализация, Check Engine, которая сигнализирует о неисправностях двигателя, дисплей с часами, индикация неисправности генератора или подзарядки аккумуляторной батареи, индикация включения ручника, лампочка низкого давления масла в двигателе и на карбюраторных моторах лампочка воздушной заслонки).

Разборка и замена приборов

Для замены (ремонта) приборов необходимо произвести следующие действия в строго установленном порядке:

1. Следует снять полностью в сборе всю комбинацию приборов.

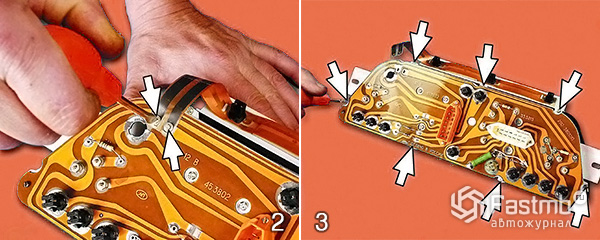

2. Открутите винты (2 шт.), которыми крепится шина. После этого саму шину необходимо отсоединить от платы системы приборов.

3. Открутите винты (7 шт.), с помощью которых крепится рамка со стеклом.

4. Необходимо снять рамку, разъединив её с системой приборов.

5. Открутите винты в количестве 2-х штук, которыми крепится плата комбинации приборов.

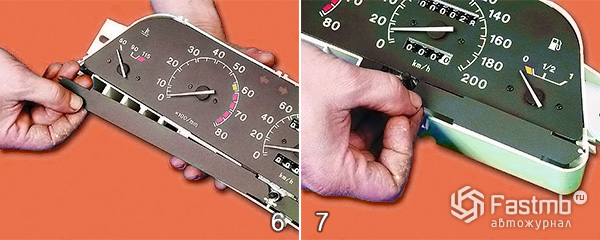

6. Отсоедините левый световой фильтр, на котором обозначены символы контрольных ламп.

7. Отсоедините правый световой фильтр, на котором обозначены символы контрольных ламп.

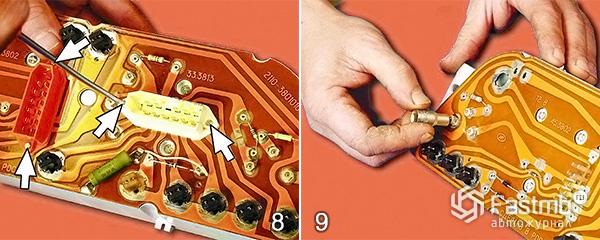

8. Открутите винты (по 2шт.), с помощью которых крепятся колодки красного и белого цвета. Затем снимите эти колодки.

9. Открутите гайки крепления датчика уровня топлива, датчика температуры охлаждающей жидкости и тахометра. Каждый прибор крепится 3-мя гайками.

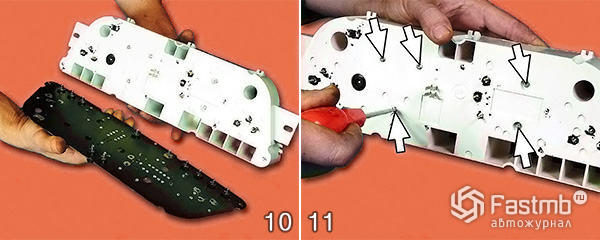

10. Отсоедините плату от корпуса системы приборов.

11. Открутите винты крепления шкалы приборов к корпусу (5шт.).

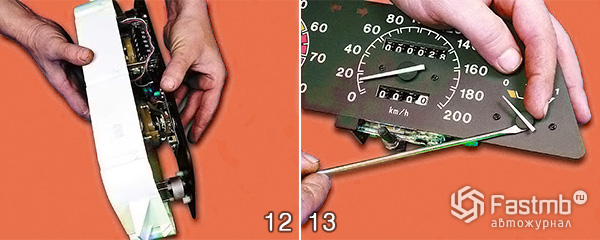

12. Из корпуса системы выньте шкалу с приборами.

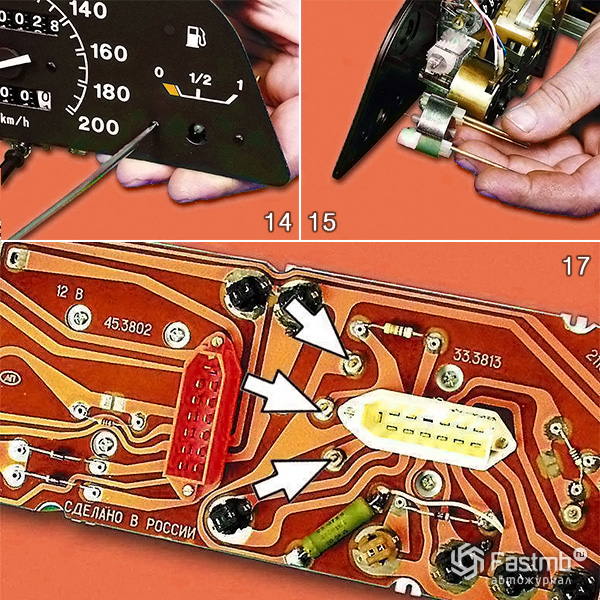

13. Очень осторожно, поддев отверткой стрелку указателя уровня топлива, необходимо снять её с оси.

14. Открутите винты (2шт.), которыми указатель уровня топлива крепится к шкале.

15. Отсоедините указатель уровня топлива. На его место установите новый. При установке датчика произведите все действия в порядке обратном снятию.

16. Подобно описанному порядку замените остальные приборы. В этом и заключается весь ремонт панели приборов ВАЗ 2110. Как видите ничего сложно нет и нет надобности ехать в специализированный сервис, и платить деньги.

17. Сборка системы приборов должна проходить в порядке, обратном процедуре разборки. При проведении данных работ необходимо учесть, что гайки, которыми крепится тахометр, имеют другую резьбу.

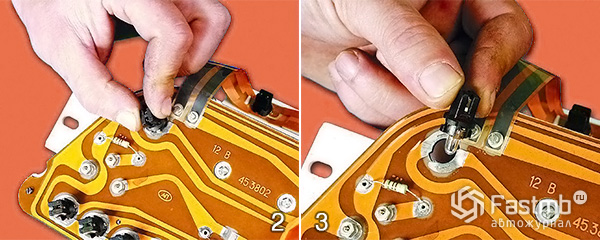

Замена контрольных ламп в панели приборов

Во многих автомобилях, в том числе и на ВАЗ 2110, в комбинации приборов нашли применение контрольные лампы А12?1,2. При замене лампы необходимо выполнить следующие действия:

2. Патрон вместе с перегоревшей лампой, следует повернуть до упора против часовой стрелки.

3. Извлечь патрон с лампой из системы приборов.

4. Новая лампа устанавливается на место перегоревшей в обратном порядке. Этим же способом заменяются все остальные лампы комбинации приборов.

Замена Подсветки Приборной Панели Ваз 2110

Ваз 2110: приборная панель — замена подсветки и тюнинг

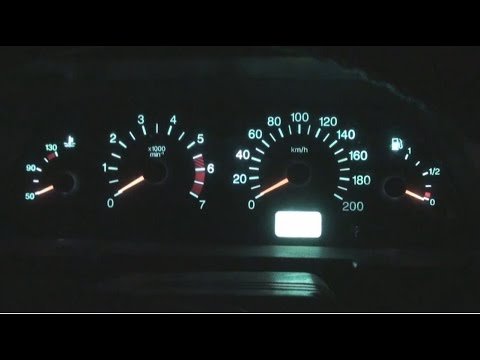

Подсветка приборной панели ваз 2110 нового образца

Очень часто у автомобиля 2110 ваз приборная панель выходит из строя. При этом иногда наблюдаются проблемы с ее подсветкой.

Некоторым же просто не нравится то, как именно она светит в темное время суток. В таком случае желательно, чтобы подсветка была заменена.

В этой статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видео – обзоре в сети Интернет.

Замена подсветки на приборной панели

Знак приборной панели на ваз 2110

Для этого необходимо использовать следующий алгоритм:

• Следует вынуть панель.
• Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.

Примечание: делать это необходимо предельно аккуратно, ведь они довольно маленькие. Кроме того, есть возможность навредить самой панели.

• Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
• Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться».

Остатки клея необходимо убрать.

• Можно приступать к замене подсветки.

Примечание: желательно выбрать не очень яркие цвета, напрягающие глаза. Идеально подойдут цвета белого или синего цветового ряда.

• Чтобы снять светофильтр, расположенный с обратной стороны «наклейки», надо взять канцелярский нож. Светофильтр находится под защитным слоем. Сначала нужно снять его. Не следует слишком сильно давить ножом, так как могут быть повреждены необходимые детали.

Описание тюнинга приборной панели

Примечание: легче его снять, если потереть ножом то в одном направлении, то в другом.

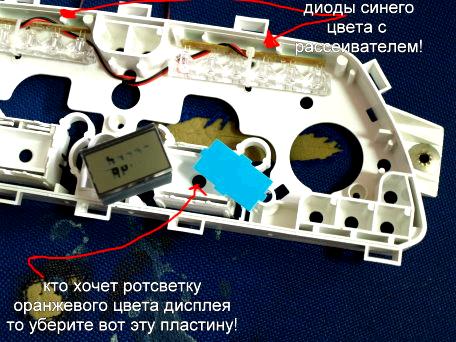

• Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.

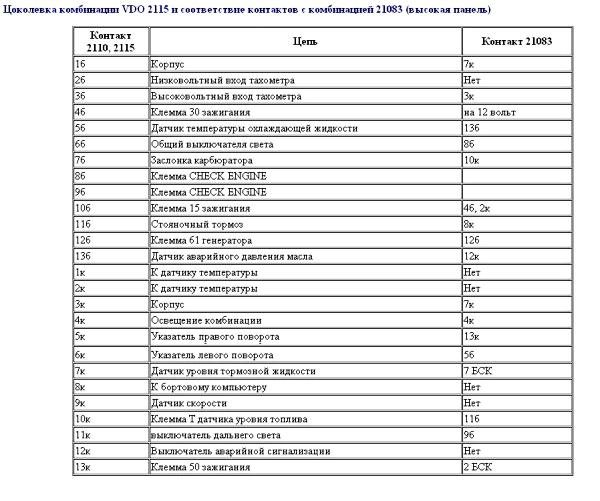

Распиновка приборов панели

Примечание: но это еще не все нужно будет запаять проводки лампочек к плате, чтобы они работали.

• Теперь надо все собрать обратно и правильно установить.

Отдельная подсветка стрелок

СВЕТОДИОДЫ В ПРИБОРНУЮ ПАНЕЛЬ НА ВАЗ 2110 2111 2112

Видео руководство по замене щитка приборов на ВАЗ 2110-2112 своими руками. Также рассмотрен пример по замене…

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Видео обзор — Стайлинг подсветки салона авто Ваз 2110 замена всех лампочек накаливания на диодные на панели…

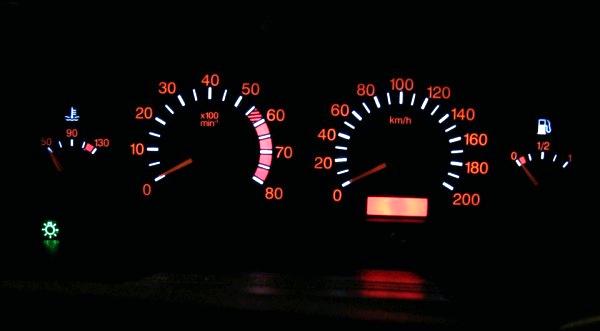

Светодиодная панель приборов ваз 2110

Желая, чтобы стрелки светились другим цветом, можно сделать следующее:

Примечание: при этом стрелки будут гореть другим цветом только при зажигании.

Как поменять подсветку с использованием цветной пленки

Старая панель приборов ваз 2110

Для того, чтобы поменять цвет подсветки приборной панели, не обязательно менять светодиодные лампочки.

Для этого можно просто:

• Взять 12 светодиодов и светодиодную ленту.
• Вынуть из цоколя лампочки, на место которых вставлять по одному светодиоду.
• Нужно взять необходимое количество светодиодной ленты.

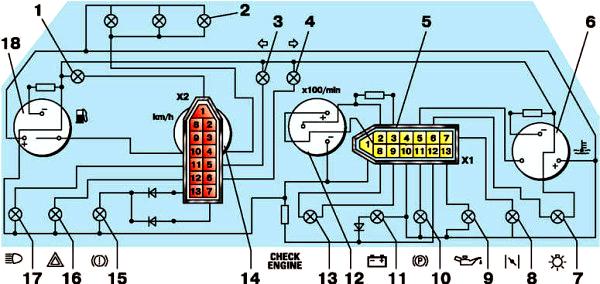

Схема панели приборов

Примечание: ее длина отмеряется по величине панели.

• Цоколь и светодиоды необходимо вернуть в первоначальное место.
• Следует приклеить ленту к пластику панели (должна поддерживаться соответствующая температура).
• Хорошо закрутить колодку.

Проверка панели

Если приборная панель была разобрана, то ее нужно проверить.

• Надо нажать на кнопку сброса и удерживать.
• Включить зажигание.
• Все стрелки должны подняться вверх. Это должно произойти три раза.

Примечание: если все стрелки правильно работают, то все они поднимутся. В противном случае, нужно их разбирать.

Как снять стрелки с панели

Если стрелки не работают, то надо их снять и поставить обратно, так как возможно они неправильно установлены:

• Следует взяться за стрелку.
• Начать крутить ее против часовой стрелки.
• При этом необходимо слегка потянуть ее вверх.
• Поставить на место и проверить, работают ли они.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или исправить проблему, из-за которой не мигает лампочка указателя поворота на панели, то ее необходимо снять.

С этой целью следует выполнить такие действия:

• Можно снять кожух, но при этом плата все равно будет заблокирована.
• Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
• Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
• Стрелки по любому надо будет снять.

Примечание: некоторые стрелки снимаются легко, а вот стрелки указателя количества бензина снимается намного сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

• Панель разобрана, теперь нужно попытаться решить проблему.

Примечание: На плате есть очень маленькие светодиоды, которые тоже могут сгореть. Из-за них может не мигать лампочка указателя поворота, поэтому их нужно заменить.

Для этого необходима работа с паяльником.

Но если панель разбиралась с целью сбрасывания показаний спидометра, то:

Теперь желательно как-то собрать панель обратно.

Делается это еще легче:

• Поставить плату в пластиковый корпус.

Примечание: желательно, чтобы под ней была чистая тряпочка,чтобы ее поверхность не была поцарапана.

• Теперь нужно вкрутить болтики на самой панели. Их пока не надо полностью закручивать, так как следует сначала поставить на место стрелки.
• Прежде чем поставить стрелки на место, их нужно тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.д.

Примечание: стрелки нужно выставить примерно на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они будут заедать.

Намного легче установить, впрочем как и снять, длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень аккуратно, так как они более нежные по сравнению с длинными.

• Прежде чем поставить стекло, его также нужно протереть. Теперь защелкнуть на защелки.
• Плату крепить на болтики.
• В последнюю очередь – вкрутить шурупы на чехле, после чего вставить на место все лампочки.

Работа с панелью в автомобиле – это наверное самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой.

Лучше пересмотреть кучу фото и видео, прежде чем решиться делать ремонт и тюнинг салона машины своими руками, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.
