Датчик температуры воздуха на впуске ланос

Температура воздуха на впуске

Температура воздуха на впуске используется блоком управления двигателем для двух основных корректировок при работе двигателя внутреннего сгорания.

Принцип измерения температуры поступающего в камеры сгорания воздуха во многом похож на принцип измерения температуры охлаждающей жидкости. И там, и там изменяется сопротивление датчиков от приложенной к ним температуры.

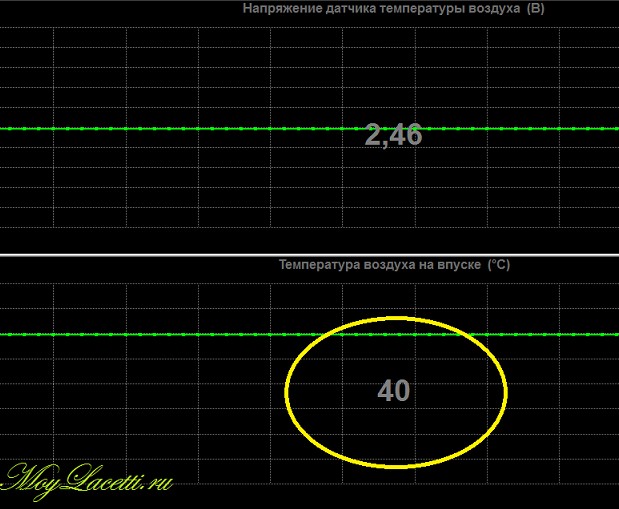

При повышении температуры, напряжение на датчике температуры воздуха понижается и ЭБУ, на основании этих данных вносит коррективы в процесс топливоподачи и в алгоритм изменения угла опережения зажигания. Из этого следует, что датчик играет не последнюю роль в процессе управления двигателем.

Зачем нужен датчик температуры воздуха на впуске?

Зачем, вообще, измерять температуру воздуха на впуске?

Ну, во-первых, нужно понимать, что двигатель внутреннего сгорания работает на…, правильно — воздухе! По массе поступившего в двигатель воздуха рассчитывается нагрузка на двигатель со всеми вытекающими корректировками по подаче топлива и изменениями угла опережения зажигания.

Количество воздуха — это понятно и это количество можно определить по ДМРВ (датчик массового расхода воздуха — устанавливается на одну часть автомобилей) или по ДАД (датчик абсолютного давления во впускном коллекторе — устанавливается на остальную часть автомобилей).

Но зачем же нам знать температуру этого воздуха?

Всё просто. Из школьных уроков физики вспомним, что чем холоднее воздух, тем больше его плотность! Следовательно, при одном и том же объёме воздуха, холодный воздух будет иметь бОльшую массу, чем тёплый. А при расчёте топливо-воздушной смеси используется именно масса воздуха, а не объём!

Даже имеется такое понятие, как стехиометрическая топливо-воздушная смесь — это смесь, при которой топливо сгорает более полно, а каталитический нейтрализатор имеет наибольшую продуктивность.

Стехиометрия обозначается буквой «лямбда» λ.

При сжигании 1кг бензина требуется 14,7кг воздуха! — это и есть стехиометрическая смесь

Так вот, ЭБУ, зная объём воздуха и его температуру, мгновенно высчитывает его массу и корректирует топливоподачу. Это то, что касается корректировки топливо-воздушной смеси.

А причём тут угол опережения зажигания и температура воздуха на впуске? Какая связь?

Если объяснить на простом языке, то чем выше температура на впуске, тем выше шанс детонации в камере сгорания. Поэтому угол опережения зажигания пораньше особо не сделаешь. А при холодном воздухе на впуске, риск детонации меньше и можно увеличить УОЗ, благодаря чему более полно сгорит смесь и увеличится приемистость двигателя. К слову, двигатель всегда пытается работать на грани детонации — чтобы УОЗ был как можно раньше, но детонация не наступала.

Стоит отметить, что на автомобилях с ДМРВ, датчик температуры воздуха часто вмонтирован в корпус ДМРВ и составляет с ним одно целое, а на автомобилях с ДАД, он расположен отдельно, либо в торце впускного коллектора, либо перед входом во впускной коллектор.

Как проверить датчик температуры воздуха на впуске

Датчик температуры воздуха на впуске можно проверить диагностическим адаптером или мультиметром.

Проверка при помощи показаний диагностического адаптера:

  • предел показаний датчика -40…+60˚С
  • изменяется плавно, резкие изменения более 2˚С не возможны
  • можно подёргать колодку датчика, при этом провалов в показаниях не должно наблюдаться

Если диагностика вызвала сомнения в исправности датчика, тогда его можно проверить по этой инструкции

Если самодиагностика системы управления двигателем выявила неисправности в цепи работы датчика температуры воздуха на впуске, тогда могут выставиться вот такие ошибки:

Проверка датчика температуры входящего воздуха Chevrolet Lanos 2005 — 2009

Инструменты:

Детали и расходники:

  • Патрубок воздушного фильтра (GM 96182227)
  • Датчик температуры воздуха впускного трубопровода (GM 96183228)

1. При выключенном зажигании, отсоедините колодку жгута проводов, системы управления двигателем от датчика температуры воздуха.

Читать еще:  Мигает чек на ланосе

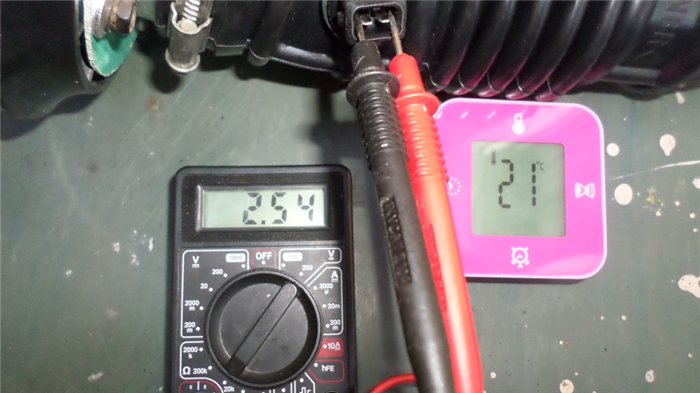

2. Тестером измерьте сопротивление между выводами датчика, при разных значениях температуры воздуха в шланге подвода воздуха к дроссельному узлу (прогретого и непрогретого двигателя).
При этом термометром измерьте температуру окружающего воздуха в шланге рядом с датчиком.

3. Полученные значения сопротивлений сравниваем с контрольными.

Контрольные значения сопротивлений датчика, температуры воздуха во впускном трубопроводе.

Полезный совет:

Подсоедините щупы тестера к выводам «1» и «2» колодки жгута проводов. При включенном зажигании напряжение должно быть равным 4,5–5,5 В. В противном случае проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «2» колодки жгута проводов системы управления двигателем и выводом «М7» колодки жгута ЭБУ, а также между выводом «1» колодки жгута проводов системы управления двигателем и выводом «М64» колодки жгута ЭБУ.

4. Неисправный датчик температуры воздуха Шевроле Ланос во впускном трубопроводе заменяем новым.

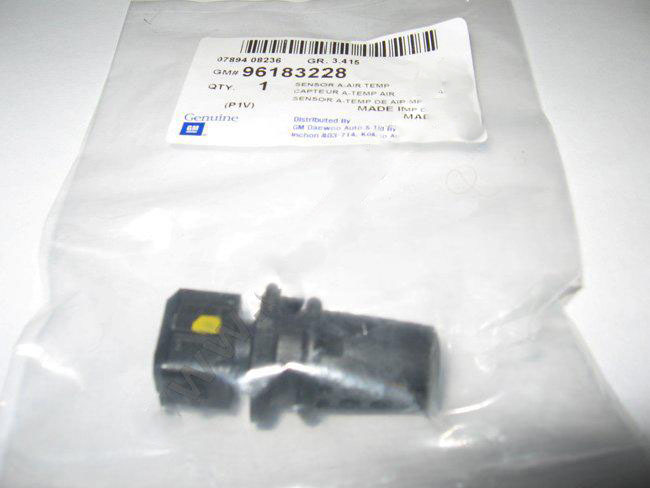

Новый датчик температуры воздуха во впускном трубопроводе (GM 96183228).

Примечание:

Проверьте шланг подвода воздуха к дроссельному узлу. Если там есть дыры, замените датчик вместе со шлангом подвода воздуха к дроссельному узлу. Как это сделать читаем в этой статье.

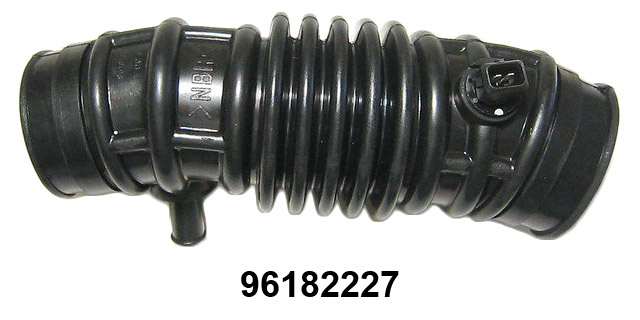

Новый патрубок воздушного фильтра вместе с датчиком температуры воздуха (GM 96182227)

Датчик температуры воздуха на впуске Ланос — назначение, конструкция и замена

  • Двигатель

» Датчик температуры воздуха на впуске Ланос — назначение, конструкция и замена

Изобретение инжекторных двигателей повлекло за собой необходимость применения разных датчиков. Они являются органами управления электронного блока ЭБУ, посредством которых осуществляется измерение разных показателей. Одним из важных элементов системы ЭБУ является датчик температуры всасываемого воздуха на Ланосе. Что это за устройство, как работает, где находится и когда нужно его менять, выясним подробно.

Что такое ДТВВ и для чего он нужен

Датчик температуры воздуха на впуске или ДТВВ представляет собой элемент, отвечающий за определение температурных показаний воздуха, поступающего в цилиндры. Этот элемент многие путают с датчиком массового расхода воздуха ДМРВ, который на Ланосах, Сенсах и Шансах не используется. ДМРВ на Ланос не устанавливается, а чтобы понять, чем этот элемент отличается от температурного датчика, рассмотрим их конструкцию и принцип работы.

Датчик ТВВ представляет собой расходомер, влияющий на работу инжекторных двигателей. Главное его назначение заключается в том, чтобы анализировать температуру воздуха, поступающего в камеру сгорания ДВС. Температура определяется за счет падения напряжения на клеммах ДТВВ. ЭБУ считывает величину падения напряжения на клеммах, в результате чего происходит корректировка и формирование оптимального количества топливно-воздушной смеси, подаваемой в цилиндры.

Неисправность датчика не приведет к неработоспособности двигателя, но при этом будет наблюдаться нестабильная его работа и увеличенный расход. Это связано с тем, что блок управления будет получать неправильные показания температуры всасываемого воздуха, и при этом будет формировать соответствующий состав смеси. Если датчик ДТВВ неисправен, то ЭБУ использует средние показания расходомера (грубый расчет), который соответствуют значению 20 градусов. На основании этого значения происходит приготовление соответствующего состава смеси — обогащенной и обедненной.

ДМРВ на Ланосы не ставится, и вместо него используется температурный датчик и ДАД (датчик абсолютного давления). Чтобы понимать, чем отличается ДТВВ от ДМРВ, рассмотрим предназначение второго варианта. ДМРВ в отличие от ДТВВ отвечает за значения количественного состава или объема поступающего в цилиндры воздуха. Датчик определяет количество всасываемого воздуха, и передает сигнал на ЭБУ. В зависимости от величины всасываемого воздуха, происходит корректировка состава ТВС. ДМРВ устанавливается на ВАЗы, а на Ланосах он не используется. ДМРВ имеет множество недостатков (основной — это высокая стоимость), поэтому на Ланосы, Сенсы и Шансы устанавливаются датчики абсолютного давления и температуры всасываемого воздуха. Эти два устройства заменяют ДМРВ, который производит медленный подсчет воздуха. Если говорить проще, то ДМРВ является устаревшей моделью воздухомера, который сегодня заменен ДТВВ и ДАД.

Где находится ДТВВ на Ланосе и принцип его работы

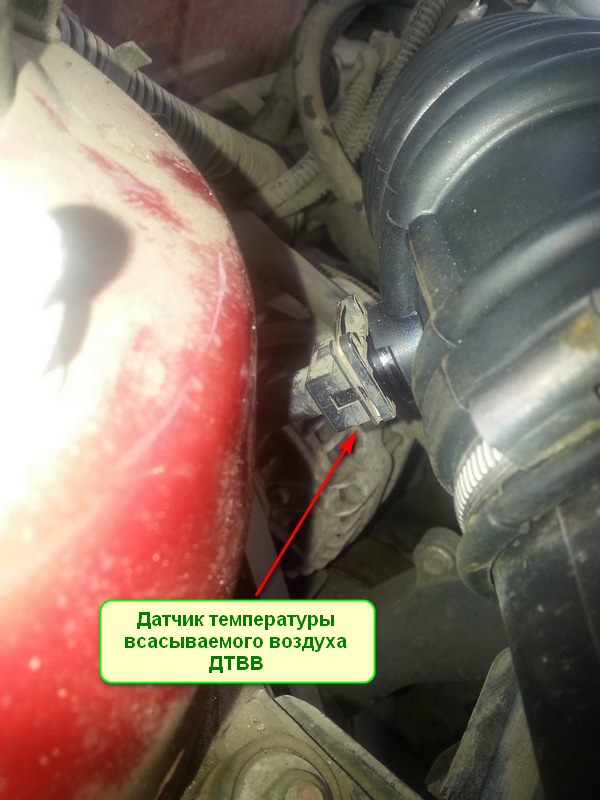

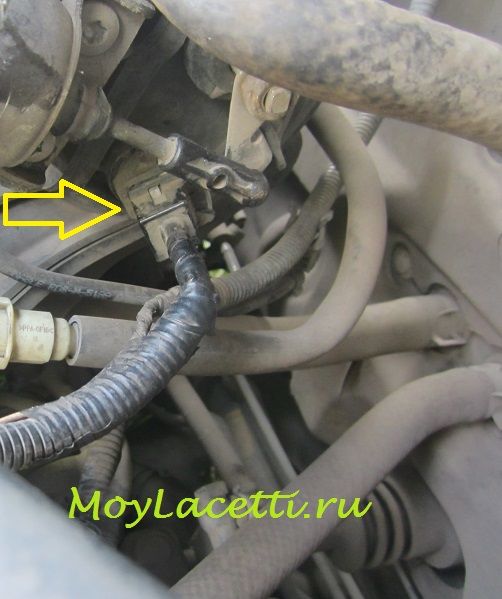

Очень многие владельцы автомобилей Ланос не знают места расположения рассматриваемого датчика. Где находится ДТВВ на Шевроле, Дэу и ЗАЗ Ланос, можно узнать, если открыть капот и посмотреть на воздушный патрубок между фильтром и дроссельной заслонкой. На патрубке находится элемент, к которому подключена фишка с проводами. Это и есть датчик температуры на впуске, который вмонтирован в патрубок. Монтируется он в отверстие патрубка, и крепится на клей. На фото ниже показано, где находится ДТВВ на Ланосе. Не стоит путать его с ДМРВ, который многие владельцы по незнанию ищут в конструкции двигателя.

Читать еще:  Ланос сколько тормозной жидкости

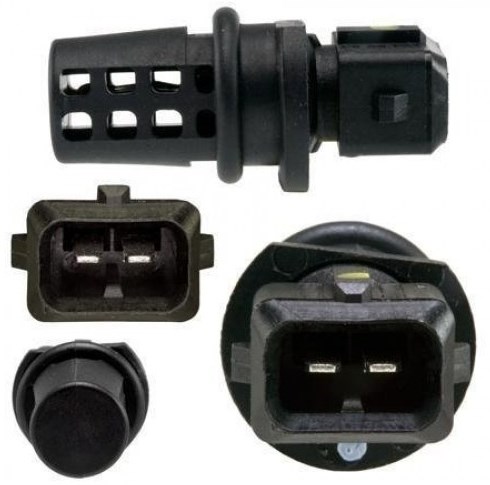

Датчик температуры воздуха, который устанавливается на автомобилях Ланос, представляет собой пластиковый корпус с контактами и термистором. Термистором называется полупроводниковый резистор, который имеет свойство изменять сопротивление в зависимости от температуры. Устройство и принцип работы этого элемента аналогичен с датчиком температуры охлаждающей жидкости.

Используемый в конструкции термистор имеет отрицательный температурный коэффициент, что означает уменьшение величины сопротивления при росте температуры. Если температура снижается, то сопротивление терморезистора увеличивается. На основании изменения сопротивления происходит изменение напряжения, и как итог считывание температуры всасываемого воздуха ЭБУ.

К датчику подключена фишка с проводами — это питание, которое составляет 5В. В зависимости от воздействия температуры на чувствительный элемент — термистор, происходит изменение сопротивления. Значение сопротивления при температуре —40 градусов составляет 100 кОм, а если температура увеличивается до отметки +130 градусов, то происходит понижение сопротивления до 70 Ом.

Увеличение сопротивления приводит к понижению напряжения, поэтому можно сделать вывод, что чем ниже температура воздуха на впуске, тем выше сопротивление, а значит снижается величина напряжения на клеммах датчика. Эта информация понадобится при проверке датчика.

Колебания напряжения на клеммах датчика считываются ЭБУ, на основании чего происходит корректировка смеси. ЭБУ передает импульс на форсунки в зависимости от температуры воздуха, в результате чего регулируется объем впрыскиваемой ТВС. Если в патрубок всасывается холодный воздух, то требуется обогащенная бензином смесь. Когда двигатель уже прогрет, а также при эксплуатации автомобиля в летнее время, осуществляется всасывание теплого воздуха, поэтому смесь в своем составе содержит большое количество воздуха.

Схема подключения датчика температуры воздуха на впуске Шевроле, ДЭУ и ЗАЗ Ланос позволяет понять принцип работы устройства. Схема работы и подключения приведена ниже.

Неисправность термистора приводит к нестабильной работе двигателя, однако далеко не каждый водитель может обнаружить такую поломку. Чтобы убедиться в неисправности детали, понадобится обратить внимание на ряд некоторых факторов, а для большей уверенности, произвести проверку.

В отличие от ДТВВ, ДМРВ работает по другому принципу. В его конструкции установлены две нити из тугоплавких материалов. Одна нить контактирует с всасываемым воздухом, а вторая нет (она является контрольной). Между первой и второй нитью возникает разность температуры, на основании которой происходит исчисление объема всасываемого воздуха. Эти исчисления осуществляются за счет увеличения и уменьшения сопротивления в цепи. Чем больше воздуха проходит по патрубку, тем сильнее охлаждается нить. Разница сопротивления фиксируется ЭБУ, на основании чего регулируется состав топливно-воздушной смеси. Это сложная система, которая имеет такой недостаток, как засорение измерительной нити. При образовании засорения снижается чувствительность датчика, то есть увеличивается его погрешность. Эти недостатки исключены на ДТВВ и ДАД.

Признаки неисправности и как проверить ДТВВ на Ланосе

Разобравшись с принципом работы датчика температуры воздуха Ланос, следует рассмотреть факторы, указывающие на его неисправность, а также на необходимость проведения проверочных действий. Для этого обращаем внимание на следующие факторы:

  • Обнаружение нестабильной работы двигателя на холостых оборотах
  • Возникновение перебоев при работе ДВС
  • Плавание оборотов
  • Снижение мощности двигателя, а также понижение интенсивности разгона
  • Проблемный запуск мотора
  • Постоянное или периодическое свечение индикатора на панели приборов «Check Engine»
  • Ошибка на бортовом компьютере с соответствующим кодом
  • Самопроизвольная остановка ДВС (глохнет мотор)
  • Увеличение расхода топлива, что связано с неправильным определением температуры всасываемого воздуха

При обнаружении этих признаков необходимо как можно быстрее выполнить проверку датчика температуры воздуха на впуске. С проверкой справится даже новичок, поэтому нет необходимости посещать автоэлектрика.

Чтобы проверить рассматриваемый температурный датчик воздуха на Ланосе, понадобится воспользоваться мультиметром. Процедура не трудная, и выполняется следующим способом:

  1. От датчика температуры воздуха отсоединить фишку с питающим проводом
  2. Присоединить щупы мультиметра к контактам отсоединенной фишки
  3. На приборе установить режим измерения постоянного напряжения
  4. Включить зажигание на автомобиле, и снять измерения. Прибор должен показывать значение в пределах 4,5-5,5В
  5. Если прибор показывает меньшее значение, чем 4,5В (т.е. низкое напряжение), значит понадобится произвести проверку исправности питающего провода

Причина пониженного напряжения может быть в неисправности ЭБУ. Если питающая цепь исправна, тогда переходим к проверке самого датчика. Для этого прибор переключаем в режим измерения сопротивления, после чего прикасаемся щупами к выводам на датчике. Причем измерения нужно производить два раза на прогретом и не прогретом двигателе. Термометром измеряем температуру в патрубке. Полученные измерения сопротивления следует зафиксировать, и сравнить их с табличными данными.

Читать еще:  Как поменять втулки стабилизатора на ланосе

Значения сопротивления должны ориентировочно соответствовать табличным значениям. Если они существенно отличаются, то это является признаком неисправности датчика на Ланосе.

Как на Ланосе заменить ДТВВ

Если удостоверились в том, что рассматриваемый элемент на автомобиле Ланос неисправен, то его следует заменить. Принцип замены не трудный, и он может выполняться двумя способами:

  • Замена вместе с впускным патрубком. Этот способ подходит в тех случаях, когда патрубок имеет повреждения. Причем это касается даже мелких трещин, через которые начинает происходить подсос загрязненного воздуха
  • Меняется только датчик, а патрубок остается на своем месте

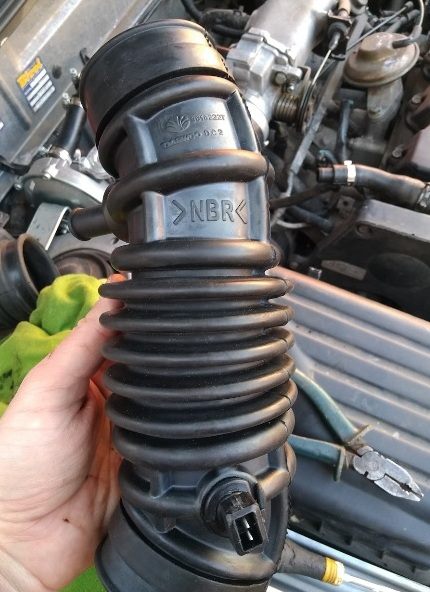

Если производится замена датчика температуры воздуха на входе вместе с воздухоподводящим рукавом, то эта процедура выполняется следующим способом:

  1. Нужно ослабить крепления двух хомутов

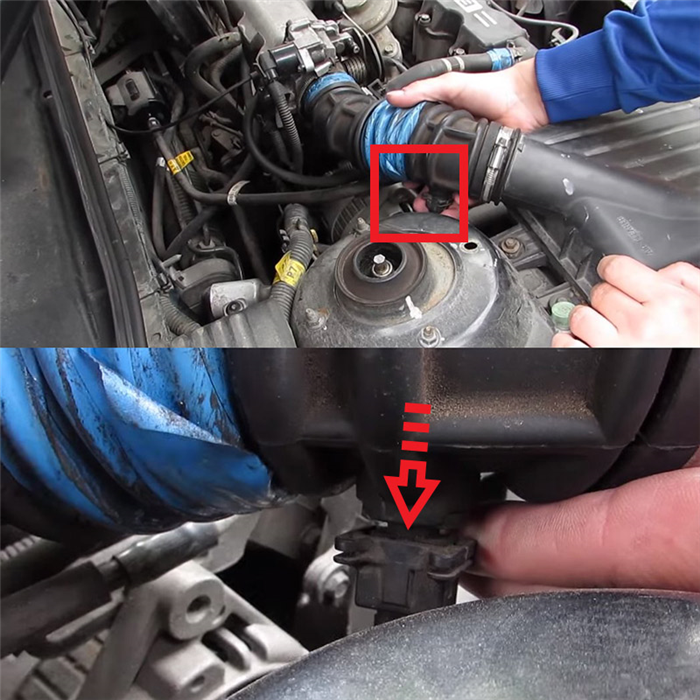

  2. Отключить фишку от датчика
  3. Используя плоскогубцы, ослабить крепление хомута патрубка, который подключен к рукаву
  4. Извлечь воздухоподводящий рукав вместе со встроенным датчиком, и произвести его замену

На этом процесс замены устройства вместе с воздухоподводящим патрубком завершен. Видео описание по замене представлено ниже.

Как быть в случае, когда подводящий рукав не нуждается в замене? Датчик приклеен в отверстие воздухоподводящего рукава. Инструкция, как самостоятельно заменить ДТВВ на Ланосе без снятия патрубка, имеет следующий вид:

  1. Используя строительный нож, следует с наружной стороны произвести отсоединение элемента от патрубка. Выполнять работы удобнее при снятом воздухоподводящем рукаве
  2. После отсоединения устройства, его следует извлечь, и произвести очистку посадочного места
  3. Новый датчик установить в подготовленное отверстие. Он приклеивается клеящим составом

На этом процесс замены датчика завершен. Остается подключить к нему фишку, и произвести испытания.

Ремонт и очистка температурного датчика

Возможно ли отремонтировать ДТВВ на Ланосе? Обычно специалисты не рекомендуют производить ремонт, но часто причиной неисправности рассматриваемого элемента является засорение верхней части термистора. В результате ДТВВ начинает работать с перебоями. Устранить такую поломку можно простым способом. Для этого необходимо воспользоваться растворителем WD-40 или очистителем для карбюратора, которым нужно обработать термистор. После этого ждем, пока растворитель просохнет, и повторно производится проверка сопротивления.

Если после выполненных действий датчик показывает несоответствующие температурные значения, значит он не подлежит ремонту, и его следует заменить. Стоимость датчика незначительная, поэтому при первых признаках его неисправности, следует незамедлительно произвести замену.

Если гофра имеет признаки деформаций и мелких дефектов, то ее также рекомендуется сразу заменить. Стоимость новой гофры на Ланос вместе с датчиком не превышает 800-1000 рублей. На этом процедура замены устройства завершена, и остается испытать автомобиль в действии после маленького, но очень важного ремонта.

Датчик температуры воздуха на впуске ланос

‘ width=’8′ height=’8’ /> Вопрос по датчику температуры воздуха, находится в гофре

Завсегдатай

Группа: Members2
Сообщений: 1,069
Регистрация: 15-September 05
Пользователь №: 825
Репутация: 5

Хотел задать вопрос по работе ДТВ в гофре воздушного фильтра.
Заметил, что он как-то неадекватно показывает температуру всасываемого воздуха. Или может так и должно быть?
Вобщем:
Например утром прихожу, вкл. зажигание и смотрю на показания датчика температуры воздуха — -10 градусов, датчик темп. двигателя — -10 градусов и на датчик темп. в салоне — тоже -10 грудусов. Тоесть все показывают одинаково, бывает разница +-1 градус.
Завожусь. Двигатель прогревается, температура двиг. поднимается.
Но и поднимается температура всасываемого воздуха и при полном прогреве двигателя, ДТВ уже показывает например +3 (машина стоит на месте).
Когда еду, то температура ДТВ то опускается до температуры приближенной к уличной, то доходит до 0 или плюсовой. Неужели при движении двигатель может так нагревать всасываемый воздух, который проходит через этот датчик? Это нормальное поведение ДТВ или он начинает глючить.

Вот хотел спросить, у всех так или это у меня датчик глючит?
У кого есть БК, который может выводить показания ДТВ, понаблюдайте как у вас работает этот датчик.

ЗЫ. Чего приколупался к этому датчику? Холостой ход двигателя ровный, но чувствуются вибрации в салоне. Тоесть двигатель как бы дрожит, что ли.
Ну и заметил вот такую работу этого датчика и хочу проверить.
