Как поменять втулки стабилизатора на ланосе

Замена втулок (резинок) стабилизатора поперечной устойчивости передней подвески на автомобилях Daewoo Lanos, Daewoo Nexia, Daewoo Sens, Chevrolet Lanos

Опубликовано в:admin | 14 декабря, 2015

Разбитые втулки переднего стабилизатора поперечной устойчивости автомобилей Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос) трудно назвать аварийной поломкой. По их вине колесо не отвалится, тормоза не исчезнут и автомобиль не потеряет управляемость во время движения. Но, головную боль и лишний расход нервных клеток эти «незначительные» резиночки могут обеспечить 100%. Так как стук и грохот, который появится в подвеске Вашего автомобиля по вине «убитых» втулок стабилизатора не услышать будет сложно. И еще сложней, каждый раз при прохождении даже небольших неровностей на дороге, убеждать себя, что звуки, которые издает подвеска Вашего авто, ничего страшного не предвещают. Зачем терпеть, нервничать и увеличивать громкость магнитолы, пытаясь заглушить посторонние звуки? Ведь проще решить проблему, чем с ней мириться. Тем более, что после прочтения данной статьи, Вы будете знать не только порядок выполнения работы, но и о возможных неприятных сюрпризах, с которыми можете столкнуться в процессе. И здесь можно вспомнить крылатую фразу — «Предупрежден — значит вооружен». То есть, проблем у Вас не должно быть, а если они и появятся, то Вы с ними справитесь успешно. Надеюсь, убедил. И Вы дочитаете статью до конца))).

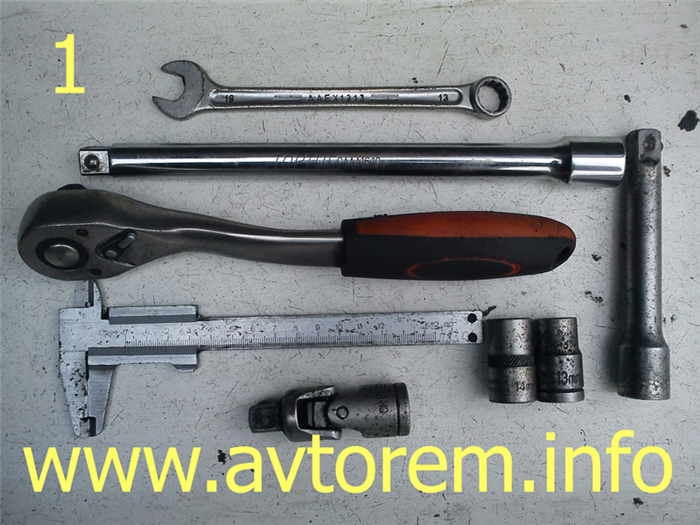

Инструмент, необходимый для замены втулок (резинок) стабилизатора поперечной устойчивости передней подвески на автомобилях Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос). Начну, пожалуй с него, так как список инструмента небольшой и много времени на его составление не уйдет. Что не скажешь о запчастях…. Но, об этом ниже. И так, какой инструмент Вам понадобится в данной работе: накидной ключ на 13, торцовые головки на 13 и 14 (очень неплохо будет, если в наличии будет удлиненная головка на 13), ключ-трещотка, кардан (значительно ускорит работу), удлинитель и штангенциркуль (при его отсутствии можно воспользоваться линейкой). Смотрим фото 1. Это, тот минимум, при наличии которого, Вы сможете без ощутимых трудностей заменить все втулки переднего стабилизатора. Да, про трудности… Случается и не редко, что гайку стойки стабилизатора открутить невозможно (крепко приржавела, грани гайки сильно «зализаны») и в этом случае остается только одно верное решение — болгарка. При ее отсутствии, можно и ножовкой поработать. Правда, в этом случае заменой одних только втулок (резинок) не обойтись, придется покупать стойку стабилизатора в сборе (что означает «в сборе» можно узнать из пункта ниже — Запчасти). И несколько слов о месте проведения работ. Для замены стоек стабилизатора или их втулок, достаточно будет поднять необходимую сторону домкратом, снять колесо и спокойно приступать к действию. Правда в этом случае, при сборке и затяжке стоек переднего стабилизатора, придется прибегнуть к небольшой хитрости, которая позволит сделать все «по науке». Но, об этом более подробно поговорим чуть позже. А вот, с кузовными втулками (подушками) стабилизатора, разобраться без смотровой ямы или подъемника не получиться.

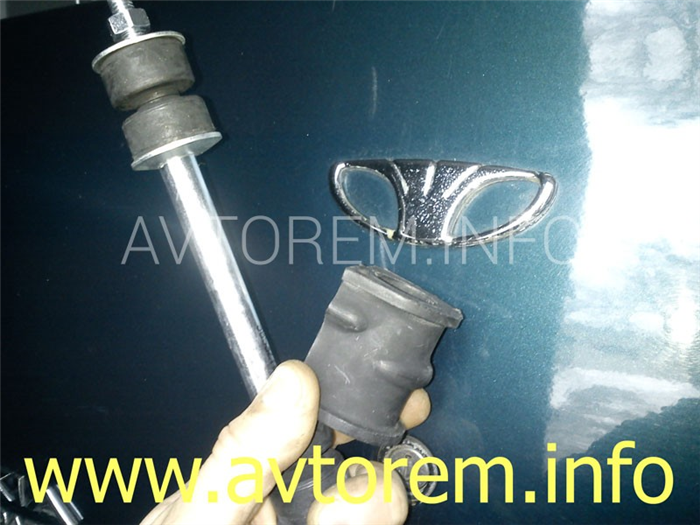

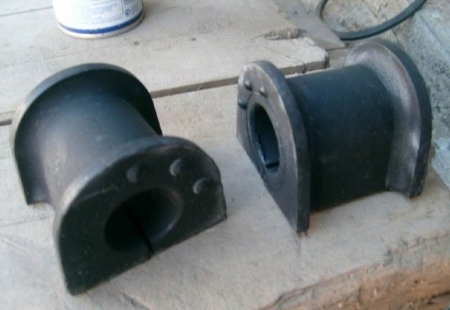

Запчасти. Какие детали относятся к стабилизатору поперечной устойчивости передней подвески? Перечисляю — стойки стабилизатора 2 штуки (через проушину штанги соединяет стабилизатор с рычагом передней подвески), кузовные втулки (подушки) стабилизатора 2 штуки, крепежные скобы стабилизатора к кузову 2 штуки. Сразу стоит сказать, что стойки стабилизатора и естественно втулки (резинки) этих стоек на автомобилях Daewoo Lanos (Дэу Ланос) и Daewoo Nexia (Дэу Нексия) — одинаковы . Что не скажешь о кузовных втулках (их еще называют подушками) стабилизатора. На Дэу Нексии втулки стабилизатора значительно меньше, чем на Ланосе. Плюс, к этому — втулки стабилизатора на автомобили Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос) идут двух видов — с ламелью (нового образца) и гладкие (старого образца). Смотрим фотографии 2, 3 и 4. Об этот стоит помнить. И перед походом на авторынок, не лишним будет еще раз заглянуть под машину и определить какие втулки (подушки) стабилизатора Вам следует покупать. В принципе, внутренний диаметр этих втулок стаба одинаков и они взаимозаменяемы, но только вместе с крепежными скобами ))) (фото 5). Да, скобы стабилизатора тоже не вечны, лопаются регулярно. Примерно так, как на фотографии 6. И в таком случае, к гулким ударам «в ходовой» присоединяется металлический лязг. Так что еще по втулкам (подушкам) стабилизатора хотел сказать… А, вот! На авторынке Лоск появились в продаже ремонтные втулки стабилизатора. Правда, пока только в одном варианте — гладкие. При сильном износе стабилизатора (да, такое случается, особенное если машина пробежала 300000 км в режиме такси ) будут очень кстати. Смотрим фотку 7. Ну и в придачу фотография 8 — довольно заметный износ втулки (подушки) стабилизатора )))).

Замена втулок стабилизатора Ланос

Наглядная инструкция по замене втулок переднего стабилизатора на Daewoo Lanos, 2007 года выпуска. Резиновые втулки меняются по причине глухого стука при проезде неровностей на небольшой скорости. Для замены нужен минимальный навык обращения с инструментом и немного свободного времени.

Диагностика и выбор запчасти

Чтобы убедиться в том что стуки при езде по неровностям исходят именно по вине изношенности втулок стабилизатора поставьте автомобиль на яму и возьмитесь за стабилизатор в том месте, где он входит во втулку. Далее попросите помощника покачать автомобиль. Если почувствуете люфт, — втулки под замену. С заменой оттягивать не стоит, так как изношенная втулка начинает стирать сам стабилизатор!

Оригинальная втулка General Motors — 96444469.

Аналоги:

• Toko T4602002 MP,
• Bcguma BC3603,
• Trialli RB 0532,
• Febest CHSB-T100F

Вышеперечисленные артикулы заменители оригинальных втулок идут под диаметр стабилизатора 24 мм (без бурта). Рекомендуем отдавать предпочтение оригинальному производителю.

Инструменты и материалы для работы

• головка на тринадцать, четырнадцать;
• глубокая головка на четырнадцать;
• удлинитель 50 мм;
• карданчик;
• вороток с трещоткой;
• металлическая щетка;
• проникающая смазка;
• графитная смазка;
• динамометрический ключ.

Устанавливаем автомобиль на яму и с помощью головки на тринадцать откручиваем четыре болта крепежа защиты двигателя. Два болта спереди, два сзади.

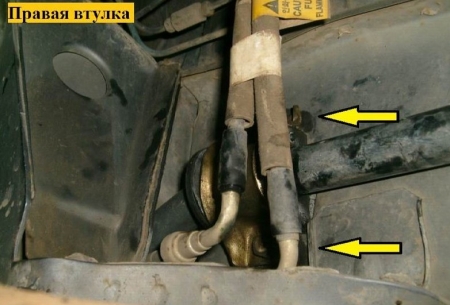

Для замены втулки с правой стороны по ходу движения, откручиваем два болта прижимной пластины под головку на четырнадцать. Перед откручиванием болты желательно почистить и сбрызнуть проникающей смазкой.

После откручивания болтов, снимаем прижимную пластину и саму втулку. Втулка разрезная.

После снятия втулки очищаем место посадки, а также прижимную пластину от песка и грязи. Затем одеваем новую втулку на стабилизатор, смазывать ничего не нужно.

Одеваем прижимную пластину и затягиваем болты крепления. Резьбы болтов желательно обработать графитной смазкой, чтобы в будущем все без проблем открутилось.

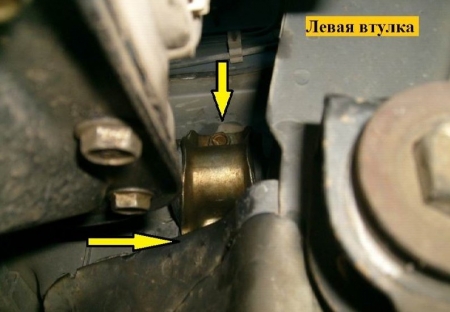

Для замены втулки с левой стороны понадобится карданчик и глубокая головка на четырнадцать. Откручиваем крепящие болты прижимной пластины.

После откручивания болтов снимаем пластину, а также втулку.

Очищаем прижимную пластину и место посадки втулки на стабилизаторе. Далее одеваем втулку на стабилизатор.

Заводим прижимную пластину и фиксируем ее двумя болтами. Не забываем смазать резьбы. Болты крепления прижимных пластин затягиваются с усилием 40 Нм.

Меняем втулки переднего стабилизатора на Ланосе

При покупке Ланоса, а брал я его с рук, никаких стуков в ходовой не было. Сразу видно, что предыдущий владелец бережно к ней относился. Это уже я начал ездить как попало, при этом ничего в подвеске не менял. И как итог, через полтора года эксплуатации спереди появился стук. Откуда же он исходит? причин может быть много.

Может быть изношены сайлентблоки рычагов, может втулки стоек стабилизатора, может на направляющих суппортов появилась выработка, может стучать пружины или рулевая рейка, причиной может быть и сами стойки и опорные подшипники. Без профессиональной диагностики тут было не обойтись и специалисты вынесли мне вердикт – изношены втулки стабилизатора.

На переднем стабилизаторе резиновые втулки служат долго, однако все рано или поздно изнашивается. Если предыдущий владелец их не менял, то они уже пробегали 120 тысяч километров и пришел срок заменить элементы. Чтобы понять, что втулки на самом деле нуждаются в замене, не обязательно их снимать. Просто находятся они в весьма труднодоступном месте и их неисправность можно определить по косвенным признакам.

Если во время передвижения по мелким ямкам вы слышите глухой звук, который как-будто передается на педаль, то можете быть уверены – втулки изношены. А стоят они не очень дорого, а бы даже сказал дешево. Так что говорить о каких-то финансовых потерях не приходится. Я купил оригинальные сайлентблоки.

Во время замены демонтировать стабилизатор не нужно, потому что втулки разрезные и без проблем вдеваются в штангу. Другое дело, если вы устанавливаете какие-то тюнингованные втулки, тогда придется потрудиться на славу. К примеру, полиуретановые втулки не разрезные и в случае их установки стабилизатор придется полностью демонтировать. С правой у меня проблем не возникло, а вот на левую времени я потратил прилично. Просто расположена она крайне неудобно. После замены проехался на машине по кочкам и сразу понял, что стало лучше, значительно лучше.

Замена элементов переднего стабилизатора на Ланосе

Передний стабилизатор обеспечивает устойчивость автомобиля на дорожном покрытии, особенно при прохождении поворотов на скорости. Зачастую автомобилисты меняют только втулки или стойки элемента. Но, случается так, что приходится менять непосредственно сам стабилизатор.

Видео

Видео поможет разобраться, как заменить передний стабилизатор на Ланосе

Процесс замены

Лучший вариант замены элементов стабилизатора — это вывешивания автомобиля на подъёмнике. Но, если его не, тогда хотя бы иметь под рукой яму, поскольку понадобиться доступ снизу. Итак, приступим непосредственно к процессу смены:

Вывешиваем переднюю часть авто.

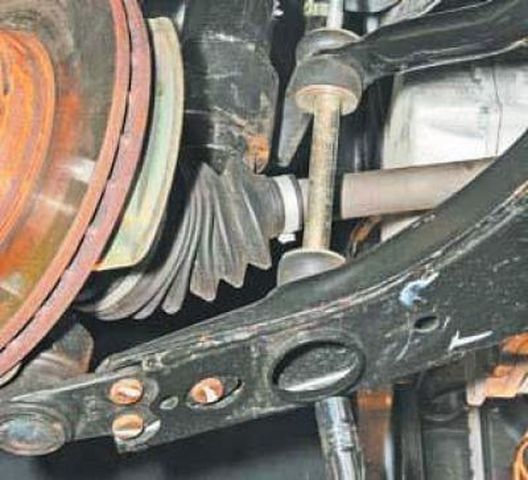

Стойки и штангу стабилизатора поперечной устойчивости заменяем при их механических повреждениях. Накидным ключом «на 12» отворачиваем гайку крепления стойки стабилизатора поперечной устойчивости, удерживая через отверстие в рычаге подвески болт стойки от проворачивания головкой «на 12» (для наглядности колесо снято).

Откручиваем гайки крепления стойки стабилизатора.

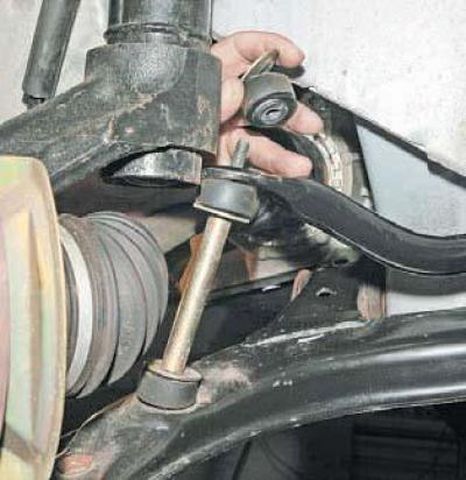

Снимаем опорную шайбу, резиновую втулку вынимаем болт и снимаем остальные элементы стойки: резиновые втулки с шайбами.

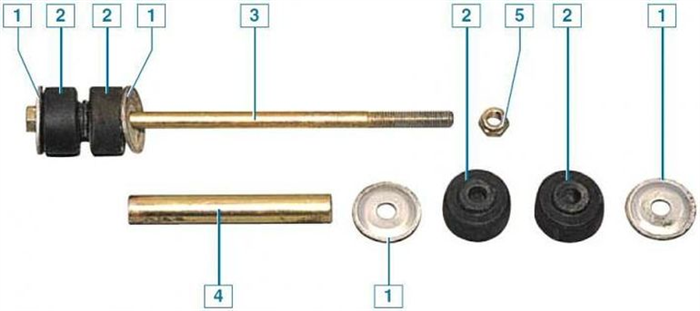

Элементы стойки стабилизатора поперечной устойчивости: 1 — опорная шайба; 2 — резиновая втулка; 3 — болт; 4 — распорная втулка; 5 — гайка

откручиваем два болта крепления втулки.

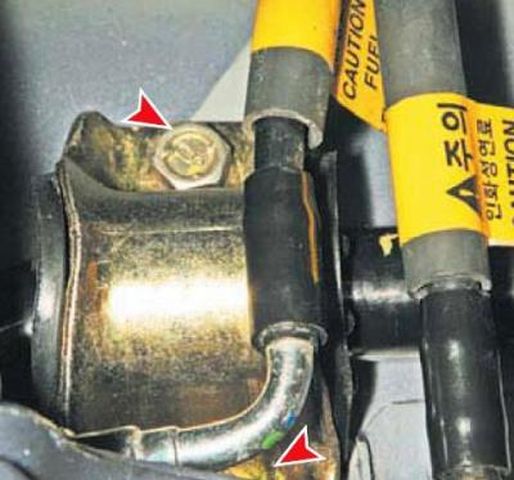

Следует обратить внимание на то, что резиновые втулки располагаются выступами друг к другу, а опорные чашки — выпуклостями к резиновым втулкам. Аналогично снимаем стойку с другой стороны стабилизатора. Головкой «на 14» с удлинителем отворачиваем два болта крепления кронштейна подушки штанги стабилизатора к щитку передка…

Снимаем фиксатор и саму втулку с посадочного места.

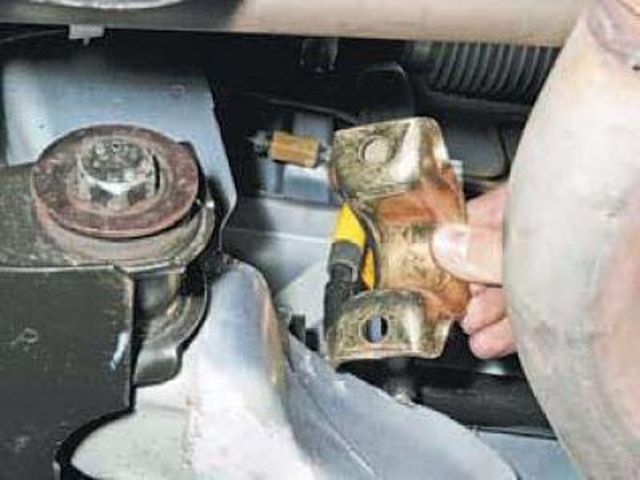

…и снимаем кронштейн.

Сам стабилизатор можно вынуть через правую часть.

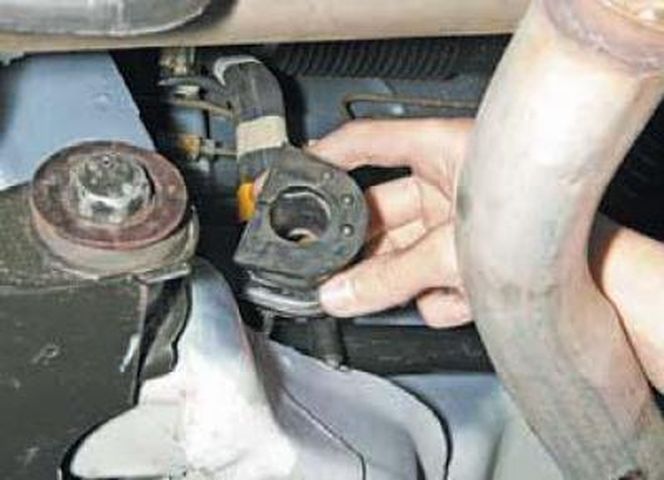

Снимаем разрезную резиновую подушку. Аналогично снимаем кронштейн и резиновую подушку с другой стороны штанги стабилизатора. Снимаем правое переднее колесо.

Сборка в обратном порядке, хотя придется изрядно помучаться.

Выбор деталей

96444662 — передний стабилизатор на Ланос производства Daewoo со стоимостью 4000 рублей.

94500776 — артикул оригинальной стойки стабилизатора передней подвески для Ланос. Средняя стоимость изделия составляет 300 рублей.

96444469 — артикул втулки стабилизатора передней подвески для Ланос. Средняя стоимость изделия составляет 150 рублей.

Вывод

Кроме оригинальных передних стоек и втулок стабилизатора на Ланос, существует большой выбор аналогов, которые можно устанавливать на автомобиль. Стоит отдельное внимание обратить на рейтинг качества аналоговых запасных частей, предоставленный немецким независимым центом автоиндустрии.
