Замена радиатора лада ларгус

Снятие и установка радиатора системы охлаждения

Примечание: каталожный номер радиатора и его креплений см. здесь.

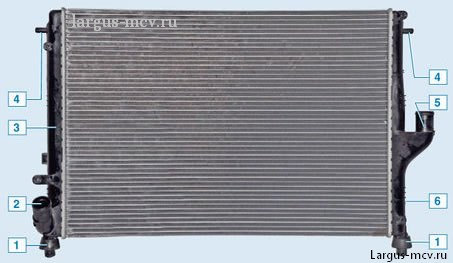

Радиатор: 1 – резиновая подушка нижнего крепления; 2 – отводящий патрубок; 3 – левый бачок; 4 – штифт верхнего крепления; 5 – подводящий патрубок; 6 – правый бачок


Резиновая подушка крепления радиатора

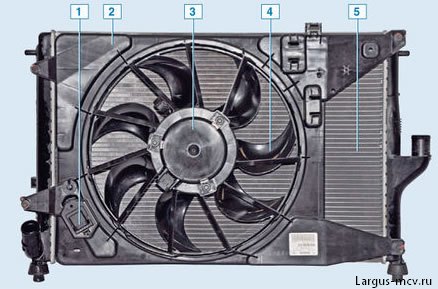

Радиатор в сборе с вентилятором: 1 – дополнительный резистор; 2 – кожух; 3 – электродвигатель; 4 – крыльчатка; 5 – радиатор


Дополнительный резистор вентилятора

УХОД ЗА РАДИАТОРОМ

Наветренные поверхности радиатора могут загрязняться остатками насекомых, листьями и другими частицами через определенный период эксплуатации транспортного средства. В данном случае, блокировка будет влиять на работу кондиционера воздуха и системы охлаждения и может привести к неисправной работе кондиционера воздуха, а также перегрева системы охлаждения и т.д. Таким образом, рекомендуется чистить радиатор и конденсор.

Лицевая сторона поверхности радиатора должна чиститься раз в год. Вода или воздух под давлением может использоваться для очистки пластин радиатора и выдува остатков листьев и насекомых. Конденсор промывается методом прямого продувки через радиатор.

Давление воды и воздуха не должна превышать 150 кПа. Давление выше 150 кПа может нанести вред конденсору и пластинам радиатора.

Пластины радиатора должны поддерживаться в состоянии, что обеспечивает хорошую теплопередачу. их нельзя чистить щеткой. В противном случае повреждения пластин может привести к снижению уровня теплопередачи.

Ни в коем случае нельзя распылять воду на разогретый радиатор, потому что выделение при этом горячего пара может нанести вред. Применение воды для чистки может использоваться только в состоянии нерабочего или охлажденного двигателя.

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

Снять защиту картера двигателя (см. тут)

Снять передний бампер (см. тут)

Слить жидкость из системы охлаждения двигателя (см. тут).

Промыть систему охлаждения двигателя (см. там же).

Для автомобилей с гидроусилителем рулевого управления

Снять бачок 1, рисунок 13-4, насоса гидроусилителя рулевого управления с кронштейна крепления, не отсоединяя трубопроводов, и подвязать к двигателю.

1 — бачок насоса гидроусилителя рулевого управления;
2 — винт крепления;
3 — кронштейн крепления бачка насоса гидроусилителя рулевого управления

Отвернуть два винта 2 и снять кронштейн 3 крепления бачка насоса гидроусилителя рулевого управления (отвертка с насадкой Torx Т30).

Операции для всех комплектаций автомобилей

Снять хомуты подводящего и отводящего шлангов радиатора системы охлаждения двигателя (приспособление для снятия упругих хомутов Mot. 1448).

Отсоединить подводящий и отводящий шланги радиатора системы охлаждения.

Для автомобилей с кондиционером

Рисунок 13-5 — Снятие воздухоотражателя:

1 — воздухоотражатель;
2 — винт крепления воздухоотражателя

Отсоединить жгут проводов от держателя на электровентиляторе.

Отсоединить трубопровод кондиционера от держателя на электровентиляторе.

Выверните два болта крепления конденсора (радиатора кондиционера) к радиатору системы охлаждения двигателя.

Отсоединить конденсор 2, рисунок 13-6, кондиционера от радиатора системы охлаждения двигателя (отвертка плоская).

Замена радиатора лада ларгус

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный «на 10»).

Снять защиту картера двигателя

Снять передний бампер

Слить жидкость из системы охлаждения двигателя (см. выше).

Промыть систему охлаждения двигателя (см. выше).

Для автомобилей с гидроусилителем рулевого управления

Снять бачок 1, рисунок 13-4, насоса гидроусилителя рулевого управления с кронштейна крепления, не отсоединяя трубопроводов, и подвязать к двигателю.

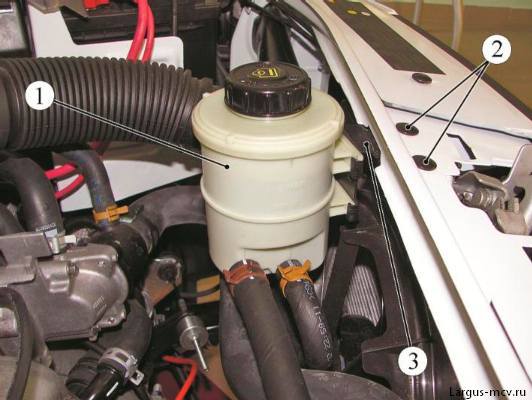

Рисунок 13-4 — Отсоединение бачка насоса гидроусилителя рулевого управления:

Читать еще:  Регулировка стояночного тормоза лада калина

1 — бачок насоса гидроусилителя рулевого управления;

2 — винт крепления;

3 — кронштейн крепления бачка насоса гидроусилителя рулевого управления

Отвернуть два винта 2 и снять кронштейн 3 крепления бачка насоса гидроусилителя рулевого управления (отвертка с насадкой Torx Т30).

Операции для всех комплектаций автомобилей

Снять хомуты подводящего и отводящего шлангов радиатора системы охлаждения двигателя (приспособление для снятия упругих хомутов Mot. 1448).

Отсоединить подводящий и отводящий шланги радиатора системы охлаждения.

Для автомобилей с кондиционером

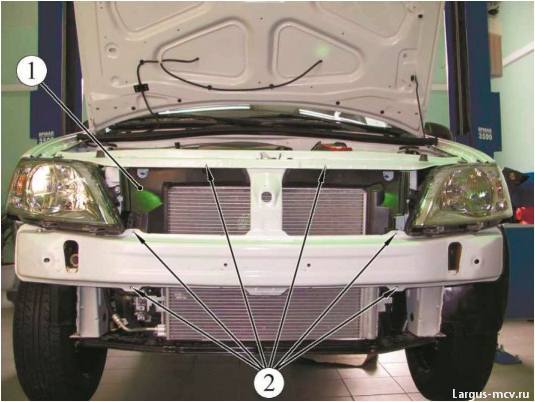

Рисунок 13-5 — Снятие воздухоотражателя:

2 — винт крепления воздухоотражателя

Отсоединить жгут проводов от держателя на электровентиляторе.

Отсоединить трубопровод кондиционера от держателя на электровентиляторе.

Отсоединить конденсор 2, рисунок 13-6, кондиционера от радиатора системы охлаждения двигателя (отвертка плоская).

Снять воздухоотражатель 1, рисунок 13-5.

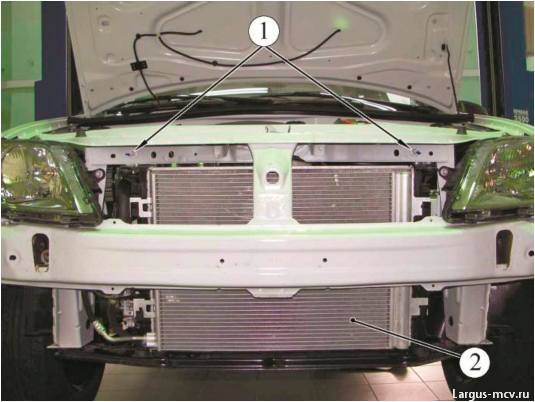

Рисунок 13-6 — Отсоединение конденсора кондиционера от радиатора системы охлаждения двигателя:

1 — болт крепления кронштейна радиатора;

2 — конденсор кондиционера

Закрепить конденсор кондиционера к верхней поперечине.

Операции для всех комплектаций автомобилей

Снять электровентилятор системы охлаждения двигателя (см. ниже).

Отвернуть болты 1, рисунок 13-7, крепления кронштейна радиатора к кузову автомобиля (головка сменная 10, удлинитель, вороток трещоточный).

Снять кронштейны 2 крепления радиатора с радиатора системы охлаждения двигателя.

Извлечь радиатор 1, рисунок 13-8, системы охлаждения двигателя из крепления на подрамнике передней подвески и снять радиатор.

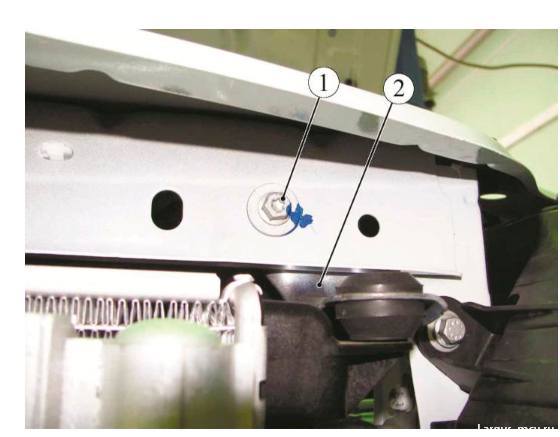

Рисунок 13-7 — Верхнее крепление радиатора системы охлаждения двигателя:

1 — болт крепления кронштейна радиатора;

2 — кронштейн крепления радиатора

Рисунок 13-8 — Нижнее крепление радиатора системы охлаждения двигателя:

1 — радиатор системы охлаждения двигателя;

2 — конденсор кондиционера;

3 — нижнее крепление радиатора

Установить радиатор системы охлаждения двигателя в нижние крепления на подрамнике передней подвески.

Установить кронштейны 2, рисунок 13-7, крепления радиатора на радиатор системы охлаждения.

Установить и затянуть болты 1 крепления кронштейна радиатора к кузову. Момент затяжки болтов крепления кронштейнов радиатора 8 Н.м (0,8 кгс.м) (головка сменная 10, удлинитель, вороток трещоточный, ключ моментный).

Установить электровентилятор системы охлаждения двигателя (см. ниже).

Присоединить подводящий и отводящий шланги к радиатору системы охлаждения.

Установить новые хомуты подводящего и отводящего шлангов радиатора (приспособление для снятия упругих хомутов Mot. 1448).

Для автомобилей с кондиционером

Установить и зафиксировать конденсор кондиционера на радиаторе системы охлаждения двигателя.

Установить воздухоотражатель 1, рисунок 13-5, и закрепить фиксаторами к кузову автомобиля (отвертка с насадкой Torx Т30).

Закрепить трубопровод гидроусилителя рулевого управления в держателе на электровентиляторе системы управления.

Присоединить жгут проводов к держателю на электровентиляторе.

Присоединить трубопровод кондиционера к держателю на электровентиляторе.

Для автомобилей с гидроусилителем рулевого управления

Установить кронштейн 3, рисунок 13-4, крепления бачка насоса гидроусилителя рулевого управления и закрепить двумя винтами 2 (отвертка с насадкой Torx ТЗ0).

Установить бачок 1 насоса гидроусилителя рулевого управления на кронштейн крепления.

Операции для всех комплектаций автомобилей

Заполнить систему охлаждения двигателя (см. выше).

Установить защиту картера двигателя.

Установить передний бампер.

Присоединить клемму провода «массы» к аккумуляторной батарее (ключ гаечный «на 10»).

Удалить воздух из системы охлаждения двигателя (см. выше).

Замена радиатора lada largus (ваз ларгус)

Радиатор системы охлаждения Лада Ларгус (замена) Радиатор Лада ларгус представляет из себя алюминиевые трубки обрамленные пластинами с развитой поверхностью для лучшего отвода тепла. По бокам радиатора имеются корпусные пластиковые стороны обжатые через прокладку с блоком трубок и имеющие на себе отверстия для присоединения патрубков, для заливки ОЖ. Радиатор меняют в случае его разгерметизации и невозможности восстановить его. Радиатор имеет каталожный номер 8200735039 или 8200735038. В этой статье мы расскажем о процессе замены радиатора на автомобиле Лада Ларгус

Инструменты необходимые для замены радиатора Лада Ларгус

Вам потребуются ключи на 7 и на 10. Также вам потребуется отвертка с плоским лезвием.

Операции по замене радиатора системы охлаждения Лада Ларгус

1. Слейте охлаждающую жидкость

2. Снимите передний бампер (см статью «Бампер Лада Ларгус»)3. Снимите электровентилятор радиатора в сборе с кожухом. (см статью «Электровентилятор Лада Ларгус»)4. Ослабьте хомут крепления подводящего шланга радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу…

Читать еще:  Проставки для динамиков лада гранта

5… .и снимите шланг с патрубка радиатора

6. Выверните болт левого кронштейна крепления радиатора…

7. …извлеките болт…

8 …и снимите кронштеин.

9. Аналогично снимите правый кронштейн крепления радиатора.

Если автомобиль оборудован кондиционером, разъедините радиаторы системы охлаждения двигателя и системы кондиционирования.

Для этого выверните два болта крепления, радиатора системы кондиционирования к радиатору системы охлаждения двигателя…

…приподнимите радиатор системы кондиционирования, выведите его проушины из держателей радиатора системы охлаждения и опустите.

10. Извлеките радиатор из моторного отсека.

На штифты в нижней части каждого бачка радиатора надеты резиновые подушки нижних опор. Снимите их. Сильно обжатые или затвердевшие подушки замените.

11. Осмотрите подушки верхних кронштейнов крепления радиатора. Сильно деформироваые или затвердевшие подушки замените.12. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.13. Проверьте герметичность радиатора, для чего заглушите один патрубок радиатора, а ко второму подведите воздух под давлением 0,1 МПа (1 кгс/см2>, и опустите в емкость с водой не менее чем на 30 с. Нарушение герметичности радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость полностью, проверьте его последовательно со всех сторон.14. Установите детали в порядке, обратном снятию. Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.15. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки

Подготавливаем автомобиль к выполнению работы.

Работу выполняем на смотровой канаве или на подъемнике

Отсоединяем минусовую клемму аккумулятора.

Снимаем защиту двигателя.

Снимаем передний бампер.

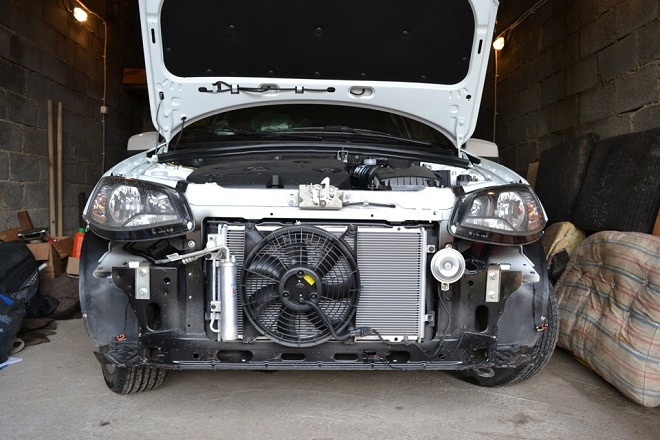

Если автомобиль с гидроусилителем руля, то снимаем бачок 1 (рисунок 1), насоса гидроусилителя руля с кронштейна и подвязать его к двигателю.

Отверткой с насадкой TorxT30 отворачиваем два винта 2 и снимаем кронштейн 3 крепления бачка насоса гидроусилителя рулевого управления.

Снимаем хомуты подводящего и отводящего шлангов радиатора системы охлаждения двигателя.

Отсоединяем шланги радиатора.

Установка радиатора системы охлаждения двигателя

Устанавливаем радиатор двигателя в нижние крепления на подрамнике передней подвески.

Устанавливаем кронштейны 2 (рисунок 4), крепления радиатора на радиатор системы охлаждения.

Головкой на 10 устанавливаем и затягиваем болты 1 крепления кронштейна радиатора к кузову. Момент затяжки болтов крепления кронштейнов радиатора 8 Нм (0,8 кгс.м).

Устанавливаем электровентилятор системы охлаждения двигателя.

Присоединяем шланги отвода и подвода жидкости.

Устанавливаем новые хомуты на шланги.

Если автомобиль с кондиционером, то устанавливаем конденсор на радиаторе двигателя.

Устанавливаем воздухоотражатель 1 (рисунок 2), и закрепляем фиксаторами к кузову автомобиля.

Закрепляем трубопровод гидроусилителя рулевого управления в держателе на электровентиляторе.

Присоединяем трубопровод кондиционера к держателю на электровентиляторе.

Если автомобиль с гидроусилителем то устанавливаем кронштейн 3, (рисунок 1), и закрепляем двумя винтами. Устанавливаем бачок насоса гидроусилителя.

Заполняем систему охлаждения.

Устанавливаем защиту двигателя.

Подсоединяем минусовую клемму аккумулятора.

Работу выполняем на холодном двигателе, установив автомобиль на смотровую канаву или эстакаду. Если двигатель горячий, необходимо дать ему остыть, а затем сбросить избыточное давление в системе охлаждения, отвернув крышку расширительного бачка.

В радиаторе и блоке цилиндров не предусмотрены пробки для слива жидкости.

После того как охлаждающая жидкость перестанет вытекать, надеваем отводящий шланг на патрубок радиатора и крепим его хомутом.

Пускаем двигатель. При прогреве двигателя отводящий (нижний) шланг радиатора некоторое время должен быть холодным, а затем быстро нагреться, что будет свидетельствовать о начале циркуляции жидкости по большому кругу. Дождавшись включения вентилятора системы охлаждения, останавливаем двигатель. После того как двигатель остынет, проверяем уровень охлаждающей жидкости. При необходимости доводим его до нормы.

Радиатор Лада Ларгус

В системе охлаждения мотора радиатор выполняет главенствующую функцию. От состояния этого узла напрямую зависит эффективность всего контура. Постоянное поддержание рабочей температуры хладагента в системе является залогом нормальной работы силового агрегата без создания рисков его перегрева.

Читать еще:  Лада гранта задняя полка снять

Замена радиатора осуществляется по причине выхода его из строя. Такую необходимость может спровоцировать потеря герметичности узла или засорение его внутренних полостей трубок, что препятствует нормальной циркуляции антифриза и угрожает мотору перегревом. В охлаждающей системе Лада Ларгус присутствует радиатор нового поколения, который при появлении утечки ремонту не подлежит. Старые изделия обладали медными или латунными трубками и бачками, что позволяло прибегнуть к пайке при возникновении протечки жидкости. Современные радиаторные узлы выполнены из алюминиево-магниевых сплавов. Они обладают улучшенной способностью к теплоотводу, однако неремонтопригодные.

Еще одной и достаточно распространенной причиной, когда требуется замена детали, является факт окисления внутренних стенок. Это происходит в результате применения некачественного хладагента, а также несоответствия состава сплава, примененного производителем во время изготовления радиатора. Утечка на таком изделии может не происходить достаточно длительное время, а вот теплоотводящая способность будет снижена. Здесь снова возникает риск перегрева силовой установки.

Особенности и последовательность замены

Если радиатор автомобиля Лада Ларгус засорен, то можно предпринять попытку его промывки. Для этого потребуется демонтаж данного узла. Его также снимают с автомобиля с целью замены. Крепление радиатора не имеет никаких сложностей.

Далее рассмотрим последовательность манипуляций, которые потребуется владельцу совершить собственноручно, дабы радиатор был демонтирован, а затем новый аналог установлен.

  1. 1. Обеспечиваем меры безопасного осуществления мероприятия (активируем стояночный тормоз, даем мотору остыть и т. д.).
  2. 2. Демонтируем картерную защиту.
  3. 3. Затем придется снять бампер передка Лада Ларгус, поскольку компоновка подкапотного пространства такова, что не позволит извлечь радиатор без демонтажа этого кузовного компонента.
  4. 4. Переходим к сливу антифриза из охлаждающего контура. Пробки для слива не предусмотрены ни на блоке, ни на радиаторном узле. Для этого отжимаем хомут на нижнем патрубке радиатора и снимаем шланг со штуцера.
  5. 5. Жидкость собираем в подходящую тару.

Если автомобиль оснащен ГУР?

  1. Демонтируем бачок узла гидроусилителя вместе с кронштейном и подвязываем его к мотору.
  2. Отсоединяем весь перечень шлангов, примыкающих к радиатору.

Если присутствует кондиционер?

  1. Если ваше авто с кондиционером, то здесь потребуется открутить крепеж воздухоотражателя, после чего снимаем этот компонент.
  2. От электрического вентилятора отсоединяем разъем с проводами.
  3. Далее высвобождаем трубопровод системы кондиционирования из соответствующего держателя на каркасе вентилятора.
  4. Теперь понадобится открутить крепеж конденсора кондиционера от радиатора. Сам конденсор подвешиваем к верхней поперечине кузова.
  5. Демонтируем вентилятор LADA Largus. Здесь понадобится головка на «10».
  6. После того, как снято крепление радиатора, снимаем само изделие, предварительно отсоединив весь перечень подводящих патрубков.
  7. Монтаж радиатора начинаем с установки данного изделия в соответствующие монтажные крепления в подрамнике. Затем навешиваем кронштейны.
  8. Далее возвращаем на место вентилятор, не забыв подсоединить его привод к бортовой электрической сети.
  9. Присоединяем патрубки, которые фиксируем новыми хомутами.
  10. В модификации универсала с кондиционером, устанавливаем конденсор в соответствующее посадочное место на радиаторе.
  11. Монтируем воздухоотражатель LADA Largus и прикрепляем его к кузовным элементам.
  12. Теперь к держателям на каркасе электрического вентилятора присоединяем трубопроводы гидроусилителя и кондиционера. Также на прежнее место возвращаем бачок и кронштейн системы гидравлического усиления рулевого управления.
  13. Заливаем антифриз. Запускаем мотор, прогреваем его и проверяем работоспособность контура охлаждения и отопительной системы салона Лада Ларгус.

Подведем итоги

Замена радиатора Лада Ларгус – это действенная мера, поскольку позволяет гарантированно избавиться от утечки жидкости из потерявшего герметичность изделия. В продаже можно отыскать специальные герметики, позволяющие оперативно предотвратить течь радиатора LADA Largus. Такая мера пагубно повлияет на дальнейшую эффективность системы, поэтому к ней склоняться не рекомендуем. Не забывайте своевременно заменять антифриз, заливая только качественную жидкость. Это позволит обеспечить достойный ресурс замененному радиатору.
