Тормозная камера камаз 5320

Содержание

Тормозная камера камаз 5320

Устройство и работа приборов привода тормозов стояночной и запасной тормозных систем автомобилей КамАЗ-5320 и Урал-4320

Тормозная камера типа 20 тормозной системы автомобилей КамАЗ-5320 и Урал-4320

Тормозная камера типа 20 с пружинным энергоаккумулятором предназначена для приведения в действие тормозных механизмов колес задней тележки автомобиля при включении рабочей, запасной и стояночной тормозных систем. Она состоит из (рис. 7.16) двух основных частей; тормозной камеры типа 20 и цилиндра с пружинным энергоаккумулятором, надстроенным над тормозной камерой..

Тормозная камера типа 20 является составной частью контуру пневматического привода тормозов колес задней тележки стояночной и запасной тормозных систем и приводится в действие при подаче сжатого воздуха. Пружинный энергоаккумулятор является составной частью контура пневматического привода тормозов колее задней тележки стояночной и запасной тормозных систем и приводится в действие при выпуске сжатого воздуха.

В исходном положении (без торможения, рис. 7.16, б) сжатый воздух находится только в полости цилиндра энергоаккумулятора.

При торможении автомобиля рабочей тормозной системой (рабочее торможение, (рис. 7.16, в) сжатый воздух от тормозного крана! подается в наддиафрагменную полость корпуса тормозной камеры. Диафрагма 9, прогибаясь, перемещает шток 11, поворачивает регулировочный рычаг с разжимным кулаком и прижимает колодки к тормозному барабану с усилием, пропорциональным давлению воздуха, подведенного в наддиафрагменную полость.

При оттормаживаиии автомобиля рабочей тормозной системой сжатый воздух через тормозной кран удаляется из наддиафрагменной полости в атмосферу, детали тормозной камеры занимают исходное положение, а тормозные колодки под действием стяжных пружин отходят от тормозного барабана.

Включение стояночной тормозной системы для удержания автомобиля на стоянке производится полным выпуском сжатого воздуха в атмосферу из полости цилиндра энергоаккумулятора через ускорительный клапан, управляемый ручным тормозным краном. При снижении давления воздуха в полости цилиндра энергоаккумулятора поршень под действием сжатой пружины 5 перемещается и через толкатель воздействует на диафрагму 9 и шток 11. Последний, перемещаясь, поворачивает регулировочный рычаг с разжимным кулаком, прижимая тормозные колодки к барабану.

Выключение стояночной тормозной системы производится подачей сжатого воздуха в полость цилиндра эиергоаккумулятора под поршень 3, который, перемещаясь вместе с толкателем 2, сжимает пружину 5 и дает возможность штоку 11 тормозной камеры под действием возвратной пружины 12 вернуться в исходное положение.

В случае торможения или оттормаживания автомобиля запасной тормозной системой (рис. 7.16, г) сжатый воздух частично выпускается из цилиндров или впускается в цилиндры энергоаккумуляторов. Количество воздуха, выпускаемого из цилиндров или впускаемого в цилиндры, зависит от положения рукоятки тормозного крана.

При нарушении герметичности в контуре пневматического привода тормозов стояночной (запасной) тормозной системы или при снижении давления в баллоне этого контура произойдет автоматическое затормаживание тормозных механизмов колес задней тележки автомобиля пружинными энергоаккумуляторами. Движение автомобиля в этом случае обеспечивается растормаживанием тормозных механизмов колес задней тележки устройствами пневматического или механического растормажнваиня.

Устройство для механического растормаживания — винт 6 с упорным подшипником 8 — смонтировано в трубе толкателя 2 пружинного энергоаккумулятора. При вращении винта 6 (рис. 7.16, д) перемещается поршень 3 вместе с толкателем 2 в сторону сжатия пружины, при этом освобождается шток 11, который под действием возвратной пружины 12 возвращает регулировочный рычаг с разжимным кулаком в отторможенное положение.

Рис. 7.16- Тормозная камера типа 20 с пружинным энергоаккумулятором:
а—устройство; б— отторможенное положение; в— положение при торможении рабочей тормозной системой: г — положение при торможении запасной тормозной системой; д — положение при механическом растормаживании тормозных механизмов в случае отсутствия воздуха; 1 — корпус камеры; 2— толкатель; 3— поршень: 4— цилиндр энергоаккумутятора 5 — силовая пружина; 6 — винт механизма аварийного растормаживания: 7 — дренажная трубка; 8 — упорный подшипник; 9 — диафрагма типа 20; 10 — опорный диск; 11 — шток 12 — возвратная пружина

Читать еще:  Схема подключения кабеля к антенне

Пять контуров тормозной системы автомобилей КамАЗ 5320 (4310)

Разделение тормозной системы автомобилей КамАЗ 5320 (4310) позволяет действовать каждому контуру независимо, что важно при возникновении неисправности.

Контур I

Это контур передней оси состоит из ресивера вместимостью 20 л с датчиком падения давления и краником, тройного защитного клапана, двухстрелочного манометра, клапана ограничения давления, клапана контрольного вывода, нижней секции тормозного крана, двух камер и прочих механизмов, шлангов и трубопроводов. Кроме того, в первый контур входит трубопровод от клапана тормозной системы прицепа до нижней секции крана.

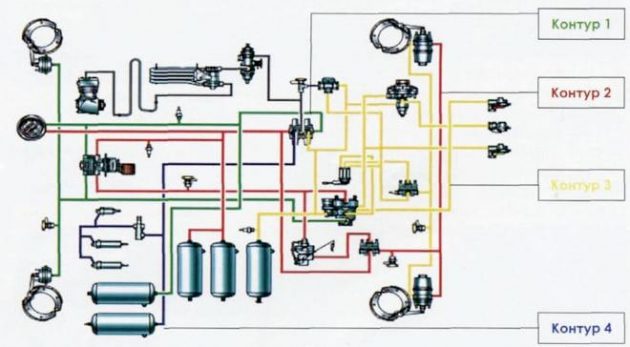

Ниже на схеме ниже показано устройство тормозных систем автомобиля КамАЗ-4310. Для КамАЗ-5320 картинка немного ниже:

Контур II

Это контур тормозов задней тележки.

Устройство тормозов тележки автомобилей Камаз 5320 (4310) состоит из верхней секции тормозного крана, части тройного защитного клапана, ресиверов с общей вместимостью 40 л с датчиком давления и кранами слива конденсата, клапана контрольного вывода автоматического регулятора, двухстрелочного манометра, четырёх тормозных камер, тормозных механизмов промежуточного и заднего мостов тележки, шланга и трубопроводов.

В контур входит трубопровод от клапана управления тормозными механизмами до верхней секции тормозного крана.

Контур III

Это контур стояночной, запасной тормозных систем и комбинированного привода тормозных механизмов полуприцепа (прицепа). Он состоит из:

  • двойного защитного клапана,
  • двух ресиверов общей вместимостью 40 л, датчиком давления и краном слива конденсата,
  • двух клапанов контрольного вывода ручного тормозного крана,
  • ускорительного клапана,
  • четырёх пружинных энергоаккумуляторов тормозных камер с датчиком давления,
  • части двухмагистрального перепускного клапана,
  • клапана управления с двухпроводным приводом тормозной системы прицепа,
  • одинарного защитного клапана,
  • клапана управления тормозами прицепа с однопроводным приводом,
  • головки типа «А» однопроводного привода и двух головок «Палм» двухпроводного привода тормозов прицепа,
  • трёх разобщительных кранов трёх соединительных головок,
  • пневмоэлектрического датчика «стоп-сигнала»,
  • двухпроводного привода тормозов прицепа,
  • шлангов и трубопроводов.

Контур IV

Этот контур вспомогательной тормозной системы своего ресивера не имеет. Он состоит из пневматического крана, части двойного защитного клапана, двух цилиндров привода заслонок, пневмоэлектрического датчика, цилиндра привода рычага останова двигателя, трубопроводов и шлангов.

Контур V

Этот контур аварийного растормаживания не имеет исполнительных органов и своего ресивера.

Он состоит из части двухмагистрального перепускного клапана, пневматического крана, части тройного защитного клапана, соединяющих аппараты шлангов и трубопроводов.

Пневматические тормозные приводы автомобиля Камаз и прицепа соединяются тремя магистралями: магистралью двухпроводного привода, питающей магистралью и магистралью однопроводного привода. В питающей части тормозного привода моделей 53212 и 53213, для улучшения влагоотделения на участке «регулятор давления — компрессор», предусмотрен влагоотделитель, устанавливаемый в зоне интенсивного обдува на первой поперечине автомобиля. На всех моделях КамАЗ с такой же целью на участке «защитные клапаны – предохранитель» от замерзания защищает конденсационный ресивер ёмкостью 20 литров.

Устройство тормозной системы КамАЗ 5320

Эта конструкция не похожа на аналоги для легковых машин. Она имеет 4 узла, каждый из которых обладает своими особенности работы и назначением. Тормозная система КамАЗ 5320 состоит из современных механизмов, которые управляют работой и отвечают за повышение безопасности. Предусмотрен прибор для разблокировки стояночного тормоза в аварийных условиях.

Принцип работы тормозов КамАЗ

После нажатия на педаль тормозной системы давление передается на усилитель, а он оказывает воздействие на основной цилиндр. Входящие в его конструкцию поршни получают излишки жидкости в цилиндрах колес, которые, в свою очередь, провоцируют передвижение колодок к дискам. Это происходит при одновременном прохождении потока в привод.

Управление тормозными механизмами нажатием на педаль тормоза создает давление жидкости, что запускает процесс остановки. По ее завершении задействуется возвратная пружина, и педаль становится неактивной. Поршень основного цилиндра тоже принимает обратное положение. Основные части пружин отстают от барабанов благодаря работе тормозных колодок.

В основной цилиндр перемещается тормозная жидкость от колес. Давление системы торможения снижается. Из-за использования в конструкции устройств для повышения безопасности, увеличивается продуктивность тормозов КамАЗ.

Описание тормозов КамАЗ

Устройство тормозных систем состоит из четырех отделов — основной, стояночный, вспомогательный и запасной. У них схожее строение, но работают они по отдельности. Поэтому при полной неисправности одной системы, многотонную груженую машину остановят оставшиеся три блока. Элементы управления ими находятся в удобном расположении для водителя, так что он в любой ситуации может воспользоваться каждым из блоков.

Основной

Создан для управления авто во время движения. Он имеет пневматический привод, который отдельно регулирует передние и задние колеса. Главные детали тормозной системы КамАЗ — барабан и колодки. Из-за этих элементов чаще всего выходит из строя весь блок, так как они испытывают наибольшие нагрузки и изнашиваются.

Читать еще:  Требуется водитель со своей газелью

Запасной

Он применяется для изменения скорости и остановки при возникновении неисправности в основном тормозном блоке. Ее объединяют со стояночным тормозом некоторые общие механизмы. В него включены:

  • 4 пружины;
  • 2 воздушных баллона;
  • защитный клапан;
  • датчик давления;
  • тормозной кран;
  • трубопроводы;
  • шланги.

Запасная система приводится в действие стояночным рычагом, который переводится в промежуточное положение (между горизонтальным и вертикальным).

Вспомогательный

Эта тормозная система работает от энергии скатывания машины по наклонной плоскости, а для остановки задействуется двигатель. Запускается процесс торможения нажатием на кнопку рядом с рулевой колонкой. После этого начинается перемещение сжатого воздуха от защитного клапана к тормозным цилиндрам. Путь отработанным газам перекрывается, а двигатель в это время выполняет функции компрессора. Давление направляется на колодки и барабан, что приводит к торможению.

Стояночный блок

Эта система удерживает на месте автомобиль во время кратковременной остановки или длительной стоянки.

В конструкцию КамАЗ включен механизм экстренного растормаживания. Он выполняет сжатие тех пружин, которые задействованы при использовании стояночного или запасного блока. Для активации предусмотрена кнопка на панели. Можно применить при необходимости механический способ растормаживания, открутив специальные винты энергоаккумуляторных пружин.

Техническое обслуживание КамАЗ

Оно включает в себя осмотр, проверку креплений, чистку механизмов и узлов. Иногда необходима регулировка промежутков между барабаном и колодкой.

Осмотр тормозной системы требует обратить особое внимание на:

  • правильность соединения суппорта с фланцами мостов;
  • надежность крепления гаек на кронштейнах зажимных конструкций;
  • положение тормозных накладок;
  • вращение разжимного вала.

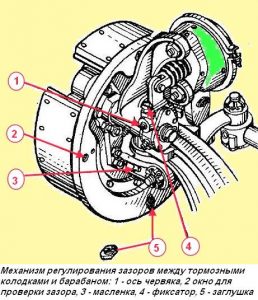

Если накладки расположены на расстоянии меньше 0,5 мм от головок, их необходимо заменить новыми. Во время эксплуатации их нужно беречь от взаимодействия с маслом, иначе их свойства теряются, а восстановить обычной промывкой не получится.

В норме вал разжимного кулака свободно крутится в кронштейне. Если он заедает, то очищаются опорные поверхности и тонко смазываются консистентной смазкой.

Необходимо своевременное обслуживание вспомогательной тормозной системы КамАЗ — проверяются заслонки и крепления. При затрудненном вращении заслонки снимается корпус, очищается и промывается в керосине. После обдува сжатым воздухом надо вернуть детали на место.

При недостаточном уровне тормозной жидкости и несвоевременной ее замене могут возникать неполадки, западать педали, отмечаться посторонний шум, увеличение тормозного пути. Еще это может свидетельствовать об изношенности колодок.

Видео по теме: Тормозная система КАМАЗ

Ремонт автомобилей

Руководства по ремонту, обслуживанию, эксплуатации

Устройство тормозных систем (разделение на контуры) автомобилей КамАЗ 5320 (4310)

Автомобили КамАЗ оснащены четырьмя автономными тормозными системами:

  1. Рабочая (состоит из двух контуров передней оси и задней тележки)
  2. Запасная
  3. Стояночная
  4. Вспомогательная

Контуры тормозных систем имеют общие элементы, но работают они независимо, что обеспечивает высокую эффективность торможения в любых условиях эксплуатации.

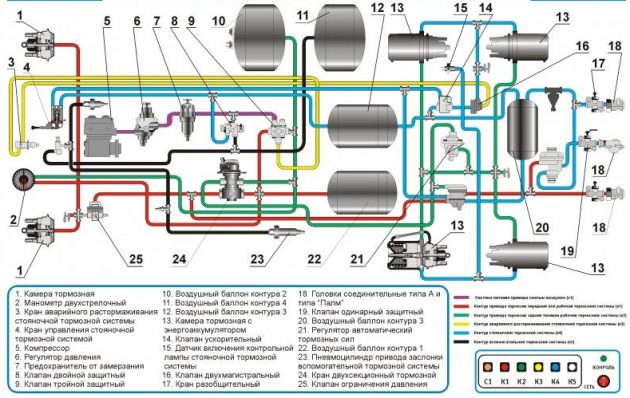

Схема многоконтурного пневматического привода тормозных систем автомобилей КамАЗ

  1. Компрессор
  2. Тормозная камера передних колес
  3. Клапан контрольного вывода
  4. Клапан ограничения давления
  5. Датчик электромагнитного клапана тормозной системы прицепа
  6. Кран вспомогательной тормозной системы
  7. Воздухораспределитель
  8. Кран аварийного растормаживания стояночной тормозной системы
  9. Ресивер тормозной рабочей системы
  10. Конденсационный рессивер
  11. Ресивер тормозной рабочей системы
  12. Кран для слива конденсата
  13. Датчики падения давления и датчик включения стояночной тормозной системы
  14. Тройной защитный клапан
  15. Ручной кран стояночной тормозной системы
  16. Пневмоцилиндр привода механизмов вспомогательной тормозной системы
  17. Двухстрелочный манометр рабочей тормозной системы
  18. Двухсекционный кран рабочей тормозной системы
  19. Двойной защитный клапан
  20. Регулятор давления
  21. Предохранитель от замерзания
  22. Ресивер стояночной тормозной системы
  23. Ресивер вспомогательной системы
  24. Клапан управления тормозной системой прицепа с однопроводным приводом
  25. Клапан управления тормозной системой прицепа с двухпроводным приводом
  26. Одинарный защитный клапан
  27. Ускорительный клапан
  28. Тормозные камеры задних колес с энергоаккумуляторами
  29. Клапан быстрого растормажмивания
  30. Регулятор тормозных сил
  31. Двухмагистральный перепускной клапан
  32. Соединительная головка управляющей магистрали
  33. Соединительная головка питающей магистрали

Контур I (контур тормозов передней оси)

  • Ресивер на 20 литров с датчиком падения давления и краником
  • Тройной защитный клапан
  • Двухстрелочный манометр
  • Клапан ограничения давления
  • Клапан контрольного вывода
  • Нижняя секция тормозного крана
  • Две тормозные камеры (тип 24)
  • Прочие механизмы, шланги и трубопроводы

Контур II (контур тормозов задней тележки)

  • Верхняя секция тормозного крана
  • Часть тройного защитного клапана
  • Ресивера общей вместимостью 40 литров с датчиком давления и кранами слива конденсата
  • Клапан контрольного вывода автоматического регулятора
  • Двухстрелочный манометр
  • Четыре тормозные камеры (тип 20)
  • Тормозные механизмы промежуточного и заднего мостов тележки
  • Шланги и трубопроводы (трубопровод от клапана управления тормозными механизмами до верхней секции тормозного крана)

Контур III (контур стояночной, запасной тормозных систем и комбинированного привода тормозных механизмов прицепа)

  • Двойной защитный клапан
  • Два ресивера общей вместимостью 40 литров с датчиком давления и кранами слива конденсата
  • Два клапана контрольного вывода ручного тормозного крана
  • Ускорительный клапан
  • Четыре пружинных энергоаккумулятора тормозных камер с датчиком давления
  • Часть двухмагистрального перепускного клапана
  • Клапан управления с двухпроводным приводом тормозной системы прицепа
  • Одинарный защитный клапан
  • Клапан управления тормозами прицепа с однопроводным приводом
  • Головка типа «А» однопроводного привода и двух головок «Палм» двухпроводного привода тормозов прицепа
  • Три разобщительных крана трёх соединительных головок
  • Пневмоэлектрический датчик «стоп-сигнала»
  • Двухпроводной привод тормозов прицепа
  • Шланги и трубопроводы
Читать еще:  Тормозная система москвич 2141

  1. Тормозной кран обратного действия с ручным управлением
  2. Ускорительный клапан
  3. Ресивер
  4. Клапан двухмагистральный
  5. Клапан контрольного вывода
  6. Тормозные камеры с пружинным энергоаккумулятором

Контур IV (контур вспомогательной тормозной системы)

  • Пневматический кран
  • Часть двойного защитного клапана
  • Два цилиндра привода заслонок
  • Пневмоэлектрический датчик
  • Цилиндр привода рычага останова двигателя
  • Трубопроводы и шланги

  1. Кран включения вспомогательного тормоза
  2. Рычаг заслонки вспомогательного тормоза
  3. Заслонка
  4. Корпус заслонки

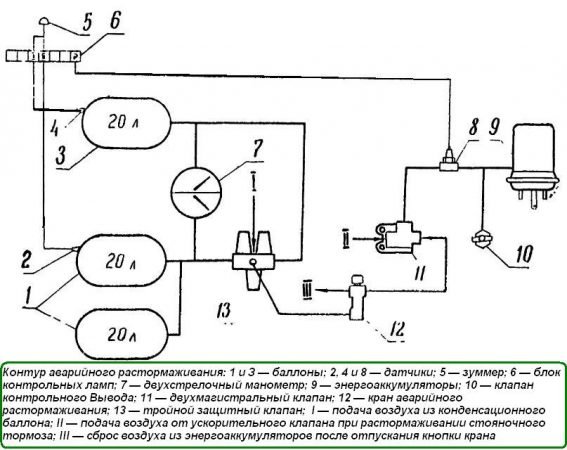

Контур V (контур аварийного растормаживания)

  • Часть двухмагистрального перепускного клапана
  • Пневматический крана
  • Часть тройного защитного клапана
  • Трубопроводы и шланги

Как работает пневматический привод тормозных систем

Работа привода рабочей тормозной системы

Сжатый воздух из компрессора через регулятор давления и предохранитель от замерза­ния поступает к блоку защитных клапанов. Он состоит из двойного и тройного клапанов, которые заполняют воздухом ресиверы всех контуров тормозных систем.

Защитные клапаны отрегулированы так, что сначала заполняются ресиверы контура III (стояночного и запасного тормозов), а за­тем ресиверы остальных контуров.

Воздух из ресиверов емкостью 40 и 20 литров поступает в соответствующие секции тормозного крана. При нажатии на педаль тормоза воздух из нижней секции через клапан ограничения давления поступает в тормозные камеры (тип 24), которые приводят в действие тормозные меха­низмы колес передней оси. Из верхней секции крана че­рез регулятор тормозных сил воздух подается в тормоз­ные камеры (тип 20), которые приводят в действие тормозные механизмы колес среднего и заднего мостов. Одновременно от обоих контуров рабочего тормоза по отдельным маги­стралям воздух поступает к клапану управления тор­мозами прицепа с двухпроводным приводом.

Работа привода запасной тормозной системы

Тормозной кран стояночного тормоза имеет следящее устройство, которое позволяет притормаживать автомобиль с интенсивно­стью, зависящей от положения рукоятки тормозного крана.

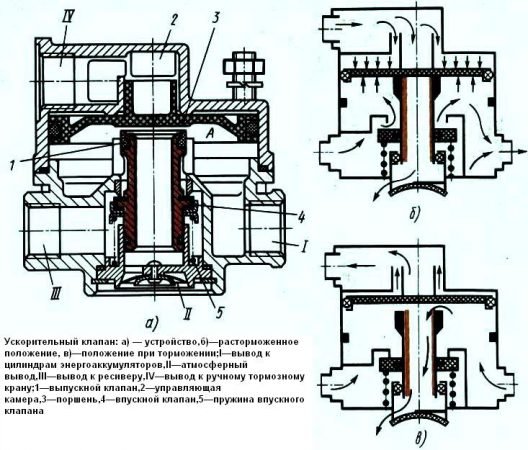

При повороте крана из управляющей магистрали уско­рительного клапана выпускается воздух, количество которого пропорционально углу поворота рукоятки. При этом через атмосферный вывод ускорительного клапана выходит соответствующее количество воздуха из цилиндров пружинных энергоаккумуляторов. Одновременно с тор­можением автомобиля притормаживается прицеп или полу­прицеп.

Работа привода стояночной тормозной системы

Для затормаживания автомобиля или автопоезда на стояке необходимо установить рукоятку тормоз­ного крана в заднее фиксиро­ванное положение. При этом, воздух из управляющей ма­гистрали ускорительного клапана выходит в атмосферу. Одновременно через атмосферный вывод ускорительного клапана выпускается воздух из цилиндров энергоакку­муляторов тормозных камер. Пружины, разжимаясь, приводят в действие тормозные механизмы заднего и сред­него мостов. Одновременно тормозной кран включает клапан управления тормозами прицепа с двухпровод­ным приводом.

Для выключения стояночного тормоза рукоятку тор­мозного крана следует установить в переднее фиксиро­ванное положение. При этом воздух из ресиверов проходит через тормозной кран и поступает в управляющую магистраль ускорительного клапана, который срабатывает и начинает пропускать сжатый воздух из ресивера через перепускной клапан, минуя тормозной кран, в пружинные энергоаккумуляторы. При этом силовые пружины сжимаются и прицеп растор­маживается.

В случае аварийного падения давления в контуре при­вода стояночного тормоза пружинные энергоаккумуляторы срабатывают, и автомобиль затормаживается. Для того чтобы автомобиль растормозить, необходимо воспользо­ваться системой аварийного растормаживания.

При нажатии на кран аварийного растормаживания, сжатый воздух из воздушных ресиверов через трехмагистральный защитный клапан и перепускной клапан поступит в цилиндры пружинных энергоаккумуляторов и сожмет пружины, растормаживая автомобиль.

Если отсутствует запас сжатого воздуха в контуре аварийного растормаживания, автомобиль можно растор­мозить с помощью устройств для механического расторма­живания, которые встроены в цилиндры пружинных энер­гоаккумуляторов. Для этого следует вывернуть винт до упора. При этом он через упорный подшип­ник упрется в днище поршня и поднимет его вверх, сжимая силовую пружину энергоаккумулятора. Толка­тель, поднимаясь, освободит шток тормозной камеры, который под действием возвратной пружины поднимется вверх. Пружины стянут колодки, и автомобиль растормозится.

Работа привода вспомогательной тормозной системы

При нажатии на кран включения вспомогательного тормоза сжа­тый воздух из ресивера поступает в пневмоцилиндры. Шток цилиндра, связанный с рычагом рейки топливного насоса, переместится, и подача топлива пре­кратится. Штоки цилиндров, связанные с рычагами заслонок вспомогательного тормоза, повернут заслонки, и они перекроют приемные трубы глушителя.

Контакты пневмоэлектрического датчика, установ­ленного в магистрали перед цилиндром, замкнутся, и включится электромагнитный клапан прицепа, который частично пропустит сжатый воздух из воздушного баллона прицепа в его тормозные камеры. Таким образом, осуществ­ляется притормаживание прицепа, что предотвращает «складывание» автопоезда.
