Багажник на шевроле ниву своими руками чертежи

Содержание

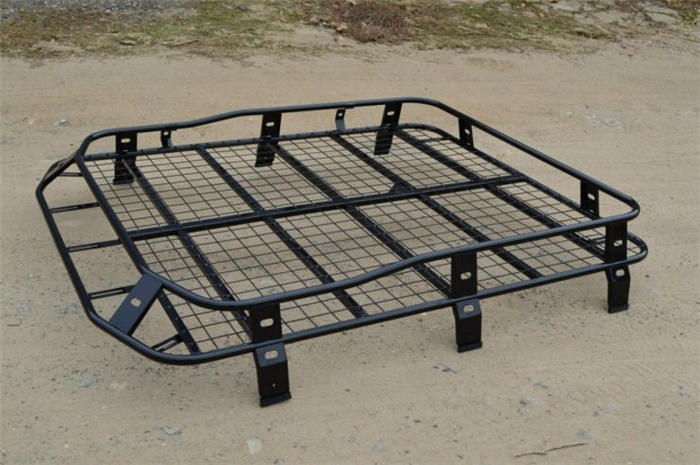

Багажник на ниву своими руками: пошаговое описание как спроектировать и построить экспедиционный багажник (125 фото и видео)

Представьте, что вы собрались в поход или на рыбалку на несколько дней. Берете много вещей с собой, но все они не вмещаются в основной багажник Нивы. Что делать в таком случае? В этом вам поможет Экспедиционный багажник на Ниву.

Но не спешите сразу бежать в магазин и тратить уйму денег на покупку. Если у вас достаточно времени, вы можете и сами сконструировать экспедиционный багажник на Ниву своими руками.

Краткое содержимое обзора:

Преимущества и недостатки

Экспедиционный багажник имеет много преимуществ и несколько недостатков.

Преимущества:

  • При правильном сооружении обладает большой вместительностью.
  • Высокая прочность (в зависимости от материала).
  • Освобождает место в салоне авто.
  • Служит неплохим украшением вашей машины

Недостатки:

  • Ухудшение аэродинамических качеств транспорта.
  • Невозможность уберечь вещи от погодных осадков.

Подготовка

Прежде чем приступить к работе, убедитесь, что вы имеете достаточно свободного времени для того, чтобы построить Экспедиционный багажник.

Также, освободите много свободного места, так как постройка установки требует немало пространства.

Для того, чтобы построить багажник вам понадобится:

  • Сварочный аппарат.
  • Болгарка.
  • Металлические трубы с сечением.
  • Крепежи.

Еще одним важным фактором является подбор материалов. Существует несколько материалов, из которых можно построить Экспедиционный багажник.

Вот несколько из них:

Алюминий. Он обладает небольшим весом. За счет этого уменьшается расход топлива, и снижается нагрузка на основные детали авто. При этом алюминиевая конструкция не сможет выдержать достаточно большого веса.

Сталь. Это высокопрочный металл, который обладает большим весом, нежели алюминий. Экспедиционный багажник из этого материала сможет защитить транспорт от сильных повреждений.

Чтобы придать модели легкости, можно использовать трубки из металлопрофиля для постройки Экспедиционного багажника.

Ход работы

Во-первых, без знания определенных замеров машины, построить данную установку не получится. Необходимо сделать замеры крыши авто и перенести их на чертежи.

Следующим этапом идет сам процесс сборки установки:

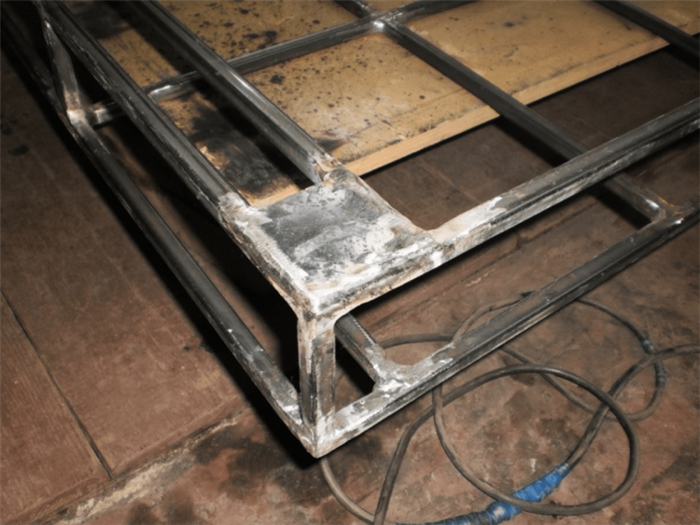

Сначала необходимо сварить каркас будущего багажника из труб. Форма может быть любая (как круглая, так и квадратная) это по желанию. Для большей прочности используются тонкие пластинки, которые надо установить внутри каркаса.

Для придачи аэродинамических свойств, приваривается трапециевидная конструкция, угол наклона которой 35-40 градусов.

Болгаркой вырезаются семимиллиметровые вырезы треугольной формы. После этого трапециевидная конструкция устанавливается на каркас.

Затем на раму приделываются борта, высота которых не менее семи сантиметров по чертежу. Болты со вкрученными шпильками вкручиваются в отверстия, высверленные ранее.

Для закрепления поперечины, вкручиваются втулки, а сбоку и сзади приделываются часть шпильки.

Установка

Прежде чем установить багажник, конструкция очищается и покрывается специальным покрытием. Для установки Экспедиционного багажника, вам необходимо проделать следующие действия:

  • Для начала надо высверлить отверстия на крыше, вставить туда ключ и провернуть на 90 градусов по часовой стрелке до защелка. Высверленные отверстия – место установки крепежей.
  • Затем вынимается крышка опоры.
  • Подкручивается кулачок до окончания установки опоры.
  • Далее следует установка опоры. Подушки должны оказаться как можно ближе к центру машины.
  • Для максимального закрепления надо использовать Г-образный ключ.
  • Вставляем резиновую прокладку в выемку дуги, затем закрываем сверху дугу пластиковой заглушкой.

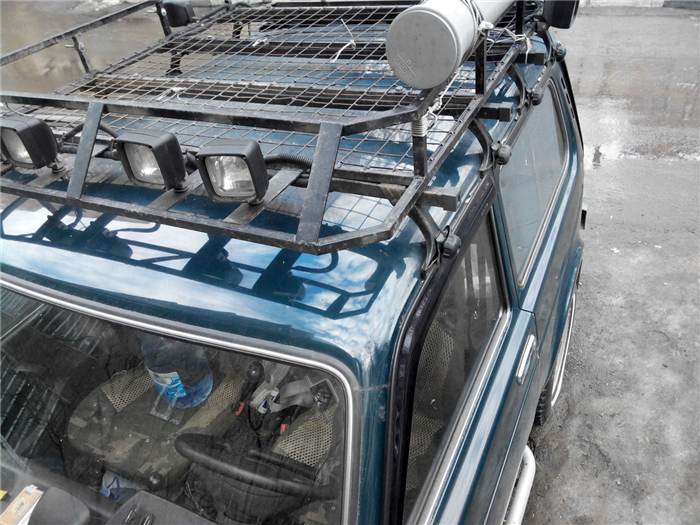

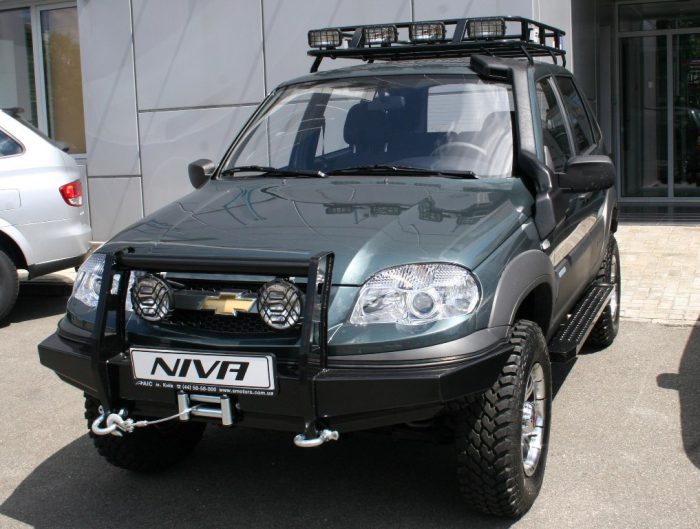

Экспедиционный багажник на Ниву Шевроле

Активный отдых и путешествия – эти черты в большой степени присущи владельцам Нива Шевроле. Сам автомобиль своей конструкцией и концепцией располагает к активному отдыху и поездкам на дальние расстояния. Однако в устройстве имеется один большой недостаток – малый объем грузового отсека.

Багажник Нивы может вместить всего 300 литров полезного объема, что является достаточно скромным показателем для внедорожника. Владельцы решают эту проблему установкой дополнительного экспедиционного багажника на крышу.

Конструкция, применение и характеристики

По своей конструкции экспедиционный багажника представляет прямоугольный лист металла с ботиками по краям, расположенный ан крыше при помощи различного крепежа. Объем полезной нагрузки, погруженной на такой узел, может составлять до 200 литров или 120 кг в массовом выражении. Это значительно расширит возможности владельца по перевозке полезного груза (увлечение полезного объема составит порядка 35%).

Читать еще:  L200 mitsubishi 2018 характеристики

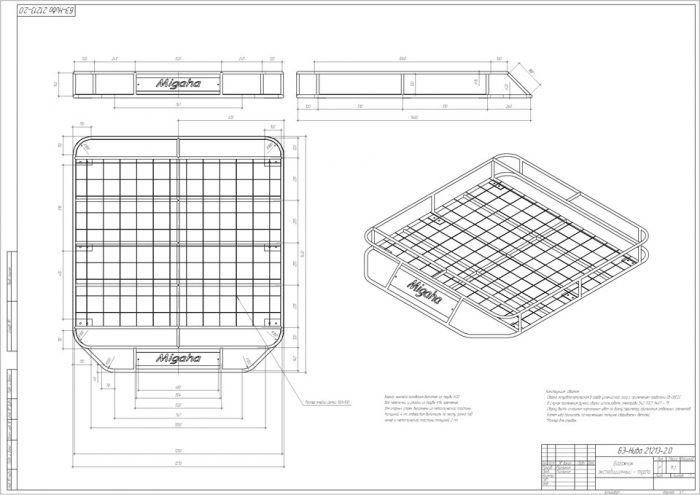

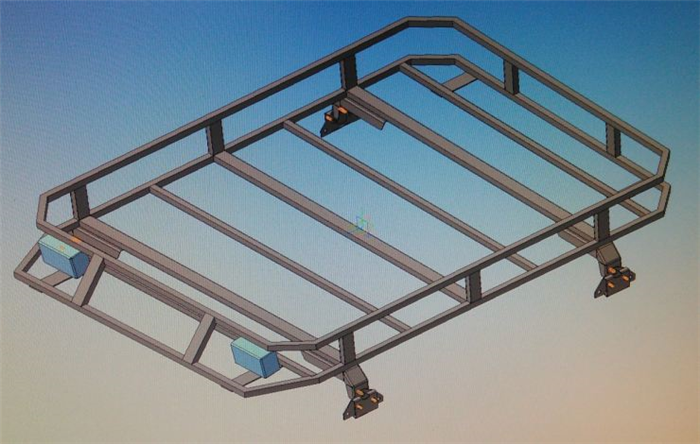

На фото-чертеж экспедиционного багажника на Ниву Шевроле:

Площадка может быть как гладкой, так и отформованной с дополнительным крепежом в виде крючков и внутренних бортиков. Такая конструкция позволит удобно перевозить грузы различного назначения (крупногабаритные одновременно с грузами небольшого объема).

Поверхность с шершавым покрытием не позволит небольшим не закрепленным грузам выпадать во время движения и скатываться.

На видео- экспедиционный багажник на Ниву Шевроле:

Материал изготовления

Материалы, из которых могут быть изготовлены данные багажники насчитывают всего два вида. Это алюминиевые багажники и стальные. Каждый из видов имеет свои достоинства и недостатки:

  • Алюминиевый багажник значительно легче по массе, что позволит сэкономить топливо при перевозке (а сели учитывать, что Нива Шевроле не отличатся особой экономичностью, а при применении такого багажника ухудшится аэродинамическое сопротивление потребление в среднем возрастет на 15%). Такие багажники не смогут быть применены в перевозке тяжелых грузов, так как максимальная грузоподъемность их ограничена конструкцией металла. Также зачастую такие изделия дороже своих конкурентов в среднем на 10%;
  • Стальные багажники отличаются высокой прочностью к механическому воздействию. Также такие изделия могут перевозить достаточно тяжелые грузы (производителями заявляется максимальная масса нагрузки в 120 кг, однако зачастую некоторые владельцы нагружают значительно больше).

Такая защита тяжелее, чем алюминиевый аналог в среднем на 20%, что плохо сказывается на топливной экономичности. Стоимость стальной защиты зачастую ниже на 10%.

Способ крепления

По способу крепления такие багажники также различаются на несколько видов:

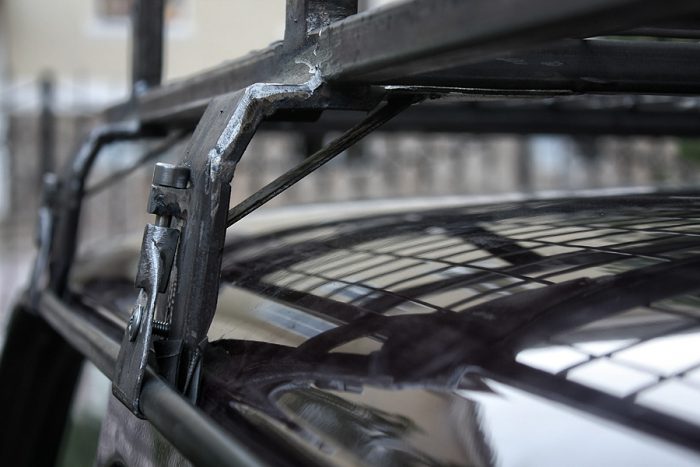

  • Крепящиеся с помощью кронштейнов. Завод изготовитель предусмотрел конструкцией специальные дуги для крепления различного оборудования. Крепеж производится именно в местах расположения данных дуг поперечно кузову. Крепления выполняются из специального пластика или стали с пластиковым покрытием. Такой способ отличается высокой надежностью и невмешательством в конструкцию;
  • Крепление с помощью болтов. Иногда конструкция багажника не предполагает иного выхода как крепления с помощью болтов. В этом случае придется проделывать в кузове дополнительные отверстия, что чревато возникновением в этих местах при плохой обработке очагов коррозии. Однако такой способ крепления считается самым надежным и при погрузке выдерживает максимальное давление.

Самостоятельное изготовление

Изготовить экспедиционный багажник самостоятельно вполне по силам, однако для этого необходимо иметь точные чертежи деталей, определенный набор инструмента и умение пользоваться сварочным аппаратом. Багажник из стали можно сварить при помощи нескольких стальных труб (бортик), стального плотна и уголков.

На видео- экспедиционный багажник на ниву шевроле своими руками:

Производители

Самыми распространенными производителями такой продукции на отечественном рынке являются:

  • NEKON компания несколько лет профессионально занимается изготовлением различного рода изделий для экстремального отдыха. Экспедиционный багажник от данного производителя отличается стабильно высоким качеством и хорошими эксплуатационными характеристиками. Средняя стоимость багажника составляет порядка 15 000 рублей;
  • Евродеталь – еще одна популярный производитель багажников. Пользуется не меньшей популярностью благодаря очень надежной и практичной продукции. Стоимость комплекта составляет порядка 13000 рублей.

Багажник на Ниву своими руками

Основное предназначение багажника на крыше автомобиля – перевозка крупногабаритного груза, который невозможно разместить в салоне авто. Особенно это актуально для таких длинных предметов как доски для строительства, лыжи и прочий спортинвентарь, а так же велосипеды и аксессуары к ним. Большим подспорьем такой багажник может стать для любителей путешествовать и при этом не лишать себя комфорта в салоне авто. Но перед тем как сделать багажник на Ниву своими руками необходимо прежде всего ознакомиться с основными параметрами, которым должно соответствовать изделие, в том числе с ГОСТ.

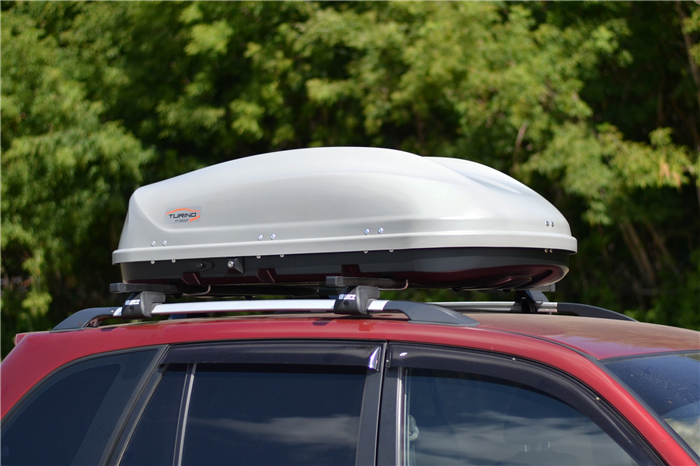

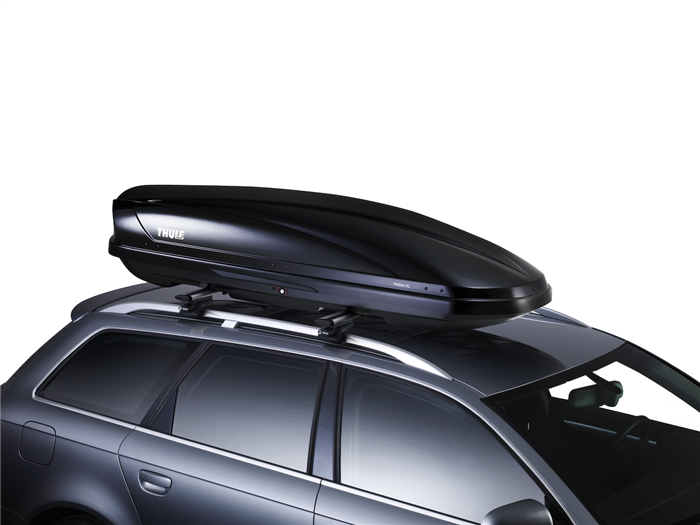

Багажник на крышу может быть выполнен в нескольких вариантах, наиболее популярными из которых можно выделить 2 основных: закрытый бокс для перевозки вещей или экспедиционный вариант. Закрытый бокс обычно производиться из полимеров, обладает большой прочностью и способен защитить груз от атмосферных осадков в виде снега и дождя. Но самостоятельное изготовление такого багажника невозможно, поскольку требует наличия промышленных инструментов и технологий, а так же большое количество материалов. Проще остановиться на готовых вариантах, имеющихся в продаже.

Но для передвижения по бездорожью, где основной задачей становиться перевозка крупногабаритного груза, можно самостоятельно изготовиться багажник экспедиционного типа. Данная конструкция имеет как большое количество плюсов, так и некоторые недостатки.

К преимуществам можно отнести:

  • увеличенная вместимость. При правильном изготовлении на конструкцию может быть установлено до 200 кг груза.

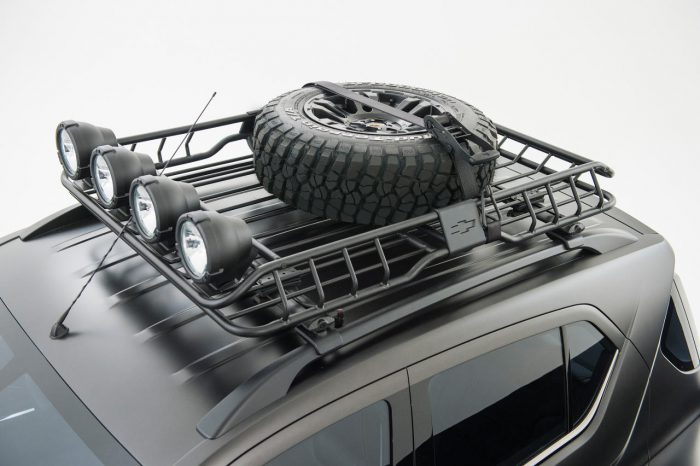

  • возможность установки дополнительных компонентов, например дополнительных фар.
  • установка дополнительных креплений практически для любого типа перевозимых грузов: велосипеды, и прочее.
  • внешний вид такой конструкции лучше сочетается с внедорожником, в отличие от пластиковых боксов.

Недостатки менее существенны в данном случае, но они все-таки присутствуют:

  • ухудшение аэродинамических качеств автомобиля за счет особенностей конструкции
  • невозможность использования защиты груза от атмосферных осадков. В таком типе багажника невозможно размещать вещи, которые могут промокнуть
Читать еще:  Ступичный подшипник на форд

Но недостатки можно устранить на стадии планирования конструкции. Можно накрыть груз непромокаемым материалом или улучшить аэродинамические характеристики. Но важно помнить, что большинство владельцев Шевроле Нива выбрали этот автомобиль не для скоростной езды, а для преодоления бездорожья, где важнее становятся вместительность и надежность. Некоторые владельцы такого багажника при эксплуатации жалуются на шум, издаваемый им при передвижении. Но это, скорее всего индивидуальная проблема, вызванная недостаточно качественной сварке, а также отсутствии заглушек на торцах трубок.

Чтобы сделать экспедиционный багажник необходимо внимательно ознакомиться с предоставленными чертежами и тщательно подобрать необходимое количество материала и инструментов.

Основным материалом используемых для того чтобы самостоятельно сделать багажник на Ниву Шевроле являются:

  • Алюминий – отличается небольшим весом. Это позволяет минимизировать нагрузку на основные узлы автомобиля и способствует дополнительной экономии топлива. Но сама конструкция при этом не способна выдержать высокие нагрузки.
  • Сталь – отличается большим весом. Но при этом прочность такой конструкции на порядок выше. Это позволяет избежать повреждений при тряске или вибрации. Правильно установленный и собранный багажник из стали может защитить крышу от сильных повреждений даже при опрокидывании машины.
  • Трубки из металпрофиля – позволяют снизить стоимость конструкции и сделать ее более легкой. Но прочность будет гораздо ниже, чем при использовании стали.

Расчет необходимого количества материала.

При проектировании необходимо учитывать наличие рейлингов на автомобиле и подогнать крепление под размеры автомобиля. Чтобы рассчитать точные параметры конструкции необходимо просчитать следующие параметры:

  • длина, ширина и высота предполагаемой конструкции
  • примерный вес рамы
  • предполагаемый вес груза

После этого нужно переходить к чертежу предполагаемого изделия. В идеале нужно сделать примерно такой чертеж

Когда все расчеты закончены нужно приступать к работе. Для этого понадобятся следующие инструменты:

  • сварка
  • шлифовальная машинка/болгарка
  • трубы с квадратным сечением 20мм
  • крепеж.

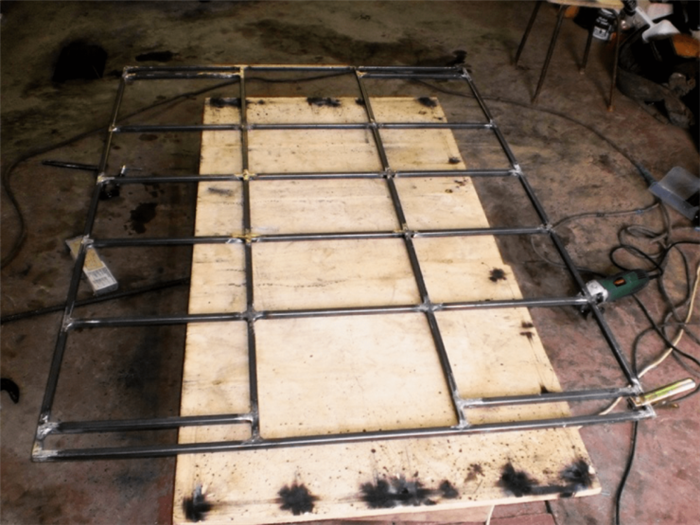

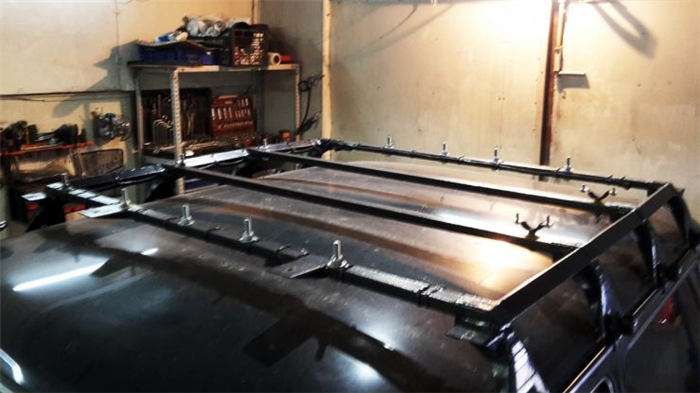

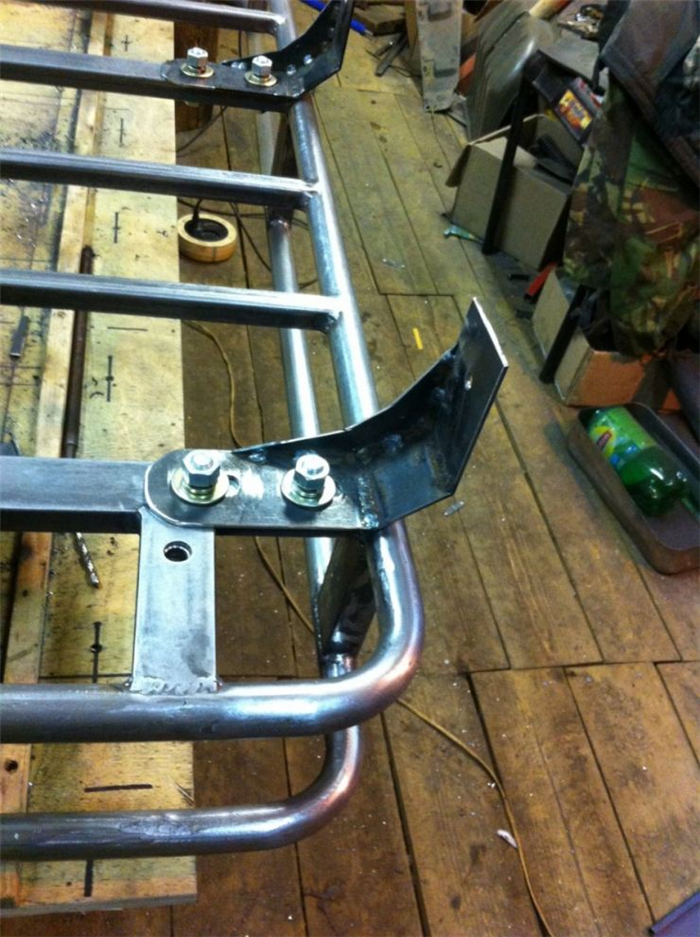

Сварочные работы начинаются с изготовления каркаса, согласно чертежу. Для тех, кто занимается сваркой впервые лучше варить каркас прямоугольной формы, чтобы тщательно проварить все углы. Чтобы придать дополнительную прочность багажнику необходимо использовать ребра жесткости из профиля, располагаемые внутри рамы.

После того, как каркас собран нужно придать конструкции дополнительные аэродинамические свойства. Для этого к передней части приваривается трапециевидная конструкция. Угол наклона боковых частей должен быть равен 35-40 градусов. Чтобы согнуть профиль нужно нагреть его и при помощи болгарки пропилить треугольные вырезы, оставив перемычку длиной 5-7 миллиметров. После этого места сгиба провариваются, затем конструкция устанавливается на основную раму.

После этого на раму привариваются борта. Высота стоек должна быть не менее 7 сантиметров.

Чтобы оснастить багажник дополнительными световыми приборами можно приварить к корпусу шпильки, чтобы обеспечить более удобное крепление.

Экспедиционный багажник на Ниву: как сделать и установить своими руками

Всем привет! Мои последние поездки с семьей и друзьями на отдых, на природу наглядно показали, что даже внедорожники способны испытывать дефицит в багажном пространстве. А когда у тебя в распоряжении Нива, то тем более внутрь автомобиля разместишь далеко не все, что тебе захочется.

Потому решил с вами обсудить экспедиционный багажник на Ниву. Хотя есть и другие багажники на крышу.

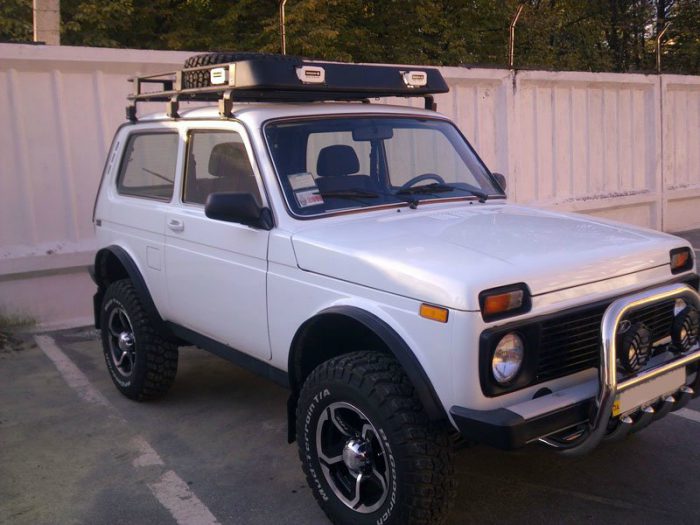

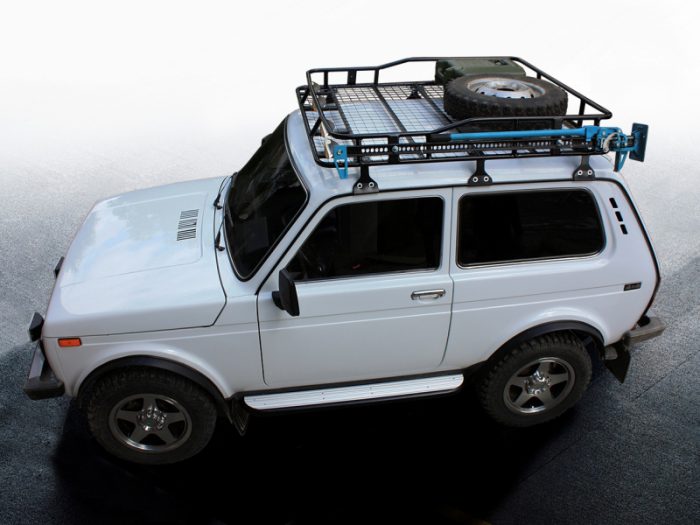

Вы можете устанавливать такую конструкцию как на обычную отечественную Ниву с индексом 2121 или 2131 (2 и 4 боковые двери соответственно), так и продукцию бренда Chevrolet. Хотя и под любую другую машину, которая конструктивно позволяет монтировать на крышу багажники, подобный вариант расширения возможностей по грузоперевозкам подойдет.

Ключевые особенности и преимущества

Предположим, что вы решили на Шеви Ниву поставить вместительный экспедиционный багажник. Это большая площадка с бортами, в которую грузятся всевозможные вещи. От обычного багажника он отличается усиленной конструкцией, которая позволяет рассчитывать на внушительные нагрузки.

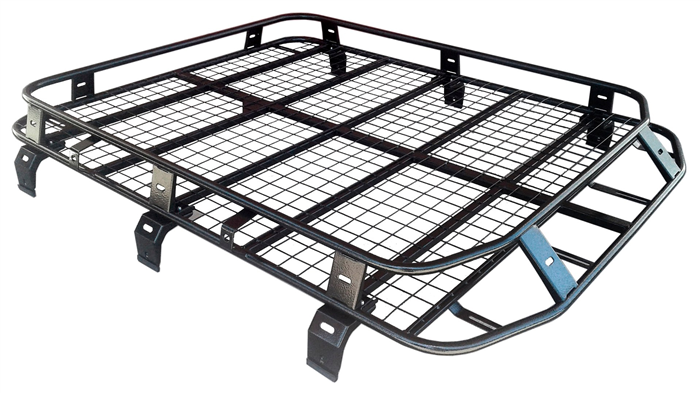

Экспедиционный багажник (ЭБ) можно описать как корзину с рамной конструкцией и дополнительно несколькими опорами. Они позволяют установить крепления на крышу, то есть на рейлинги вашего внедорожника. Монтаж подобной конструкции обеспечит вас возможностью перевозить групногабаритный груз, который в вашу отечественную Ниву или Шевроле Ниву не помещается, либо свободное место требуется для пассажиров.

К преимуществам и ключевым особенностям ЭБ я бы отнес:

  • универсальность и многофункциональность;
  • прочность конструкции при одновременной легкости;
  • способ избавиться от лишнего груза внутри машины;
  • привлекательный внешний вид.

Да, самым простым решением станет покупка готового заводского экспедиционного багажника. Ознакомьтесь с возможными вариантами багажников на рейлинги. Но подобные готовые конструкции не самые дешевые, потому купить их захочет или сможет не каждый из вас.

Порой автовладельцы, чтобы не тратить лишние деньги, самостоятельно решают сделать себе ЭБ на Ниву. Хороший вариант, поскольку самодельный багажник не сильно отличается от заводского. Только для этого используйте качественные материалы и ответственно подходите к сборке конструкции. Я вам в этом постараюсь помочь.

Читать еще:  Цепь грм шевроле каптива

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

  • Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
  • Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

  • Материалы. Официальные производители и просто народные умельцы обычно используют алюминий и алюминиевые сплавы. Поддерживаю такой вариант, поскольку эти металлы прочные, надежные, долговечные и одновременно легкие. При отличных параметрах прочности на крыше вашей машину не будет восседать тяжеловесная металлическая конструкция. Плюс алюминий не ржавеет, что является важным аргументом в его пользу.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Цена на расходные материалы куда меньше, чем на готовые изделия. Наличие стандартного набора инструментов и сварочного аппарата вам помогут.

Изготовление конструкции

Создать своими руками нечто такое не так тяжело, как многие думают. Владея навыками сварки и умея обращаться с рулеткой, вы быстро справитесь с поставленной задачей. Видео инструкции вам помогут.

  • Начните с чертежа. Если готовые варианты вам не подходят или не нравятся, сделайте свою схему. Только наносите на нее все параметры с точностью до миллиметра. Иначе отверстия под крепление или другие компоненты просто не совпадут между собой при итоговой сборе и монтаже на крышу Нивы;

  • Сварите четыре отрезка выбранной алюминиевой трубы. Она может иметь круглое или квадратное сечение, как вам удобнее. Так вы получите каркас, который далее соединится с рейлингами на крыше авто;
  • Между поперечными трубами расстояние большое, потому обязательно приварите к прямоугольному каркасу еще и дополнительные промежуточные профили. Это даст конструкции требуемый уровень надежности. Планки профиля соединяются между собой методом сварки. Можно заменить на болтовые соединения, но это сложнее и дольше;
  • Переднюю и заднюю дугу изготавливают из округлого профиля. Это придает привлекательный внешний вид и создает дополнительный аэродинамический эффект;
  • Теперь монтируйте борта экспедиционного багажника. Лучше по бокам каркаса выполнить отверстия сверлом и дрелью, в них вставить втулки и обварить. Так металл банально не будет загибаться, когда вы начнете закручивать крепежные болты;
  • Далее делаем сами борта из профиля требуемой длины согласно чертежам. К болтам привариваются шпильки, и вкручиваются в отверстия на каркасе, которые вы уже предварительно просверлили;
  • После проделанного можно прикрутить втулки, которые будут служить для фиксации поперечины;
  • По бокам и сзади приваривается часть шпильки;
  • Завершает нашу работу придание конструкции привлекательного внешнего вида. Для этого поверхность очищается, дополнительно обрабатывается наждачкой, удаляя все заусенцы. Обязательно нанесите соответствующую грунтовку и пару слоев краски, чтобы закрепить результат.

Сборка готова. Теперь остается только зафиксировать все надежно на рейлингах Нивы. Хотя некоторым обычной конструкции экспедиционного багажника кажется мало.

Ничего не имею против того, чтобы разнообразить его. Для этого используйте любые понравившиеся вам идеи. Кто-то ставит специальные фары на ЭБ в виде прожектора. Они помогут тем, кто любит ночную рыбалку, часто выбирается на охоту или увлекается ездой по бездорожью. Мощная оптика позволит рассмотреть ситуацию вокруг вас под покровом ночи.

Есть и те, кто ставит наверх целый тент или палатку, создавая место для ночлега в диких условиях. Прекрасный вариант для незабываемого отдыха. Говорю из личного опыта, поскольку спать на крыше машины — это нечто новое и удивительное. Подобного я еще никогда не испытывал. Плюс не нужно брать с собой лишние вещи.

Чтобы добиться результата, четко следуйте схеме, надежно сваривайте и затягивайте элементы конструкции между собой. А если банально нет времени или желания, купите готовый экспедиционный багажник.

Спасибо всем за внимание! Подписывайтесь на наш сайт, задавайте вопросы, оставляйте комментарии и приглашайте друзей!
