Как поменять задние тормозные колодки нива шевроле

Как поменять задние тормозные колодки на Ниве Шевроле

Шевроле Нива является автомобилем из класса внедорожников. А для внедорожника состояние большинство систем управления является залогом успешного прохождения препятствия. Так, немаловажную роль играет тормозная система и стояночный тормоз, который выполняет функцию блокировки колес в неподвижном состоянии. Блокирование или торможение задних колес автомобиля выполняется барабанными тормозами. Важнейшими элементами этих тормозов являются задние колодки Нива Шевроле. Собственно о них и поведает данная статья.

Что представляют собой колодки

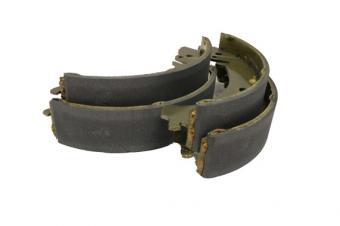

Тормозные колодки имеют дугообразную форму в виде буквы “С” и устанавливаются в задние колесные барабаны, где и осуществляют свою работу. Состоит тормозная колодка из таких элементов:

  • основная часть, выполненная из специальной стали;
  • фрикционная накладка, наносимая на тормозные колодки с затылочной стороны;
  • элементы крепления, которыми являются различные отверстия.

Задние тормозные колодки

Коротко рассмотрим принцип функционирования задних колодок. Итак, тормозные колодки находятся в задних колесных барабанах по две в каждом. Расположены они друг к другу внутренней стороной, а наружная, с фрикционным слоем, осуществляет взаимодействующее соприкосновение с колесным барабаном. Возникающая взаимодействующая сила, которая сопровождается выделением энергии, приводит в итоге к остановке автомобиля.

При нажатии на педаль тормоза Нива Шевроле, создается давление в тормозной системе, которое действует на поршни рабочих цилиндров передних и задних колес. Далее происходит так называемое выдавливание колодок, фрикционная часть взаимодействует с колесным движущимся барабаном(или диском) и приводит к его торможению. По мере выработки колодок происходит стирание фрикционного слоя. Также стирается и внутренняя сторона барабана.

Когда необходима замена колодок

Прежде чем осуществлять замену задних колодок, необходимо провести проверку. Неисправная работа ручника не говорит о том, что срочно нужна замена колодок. Они меняются в следующих случаях:

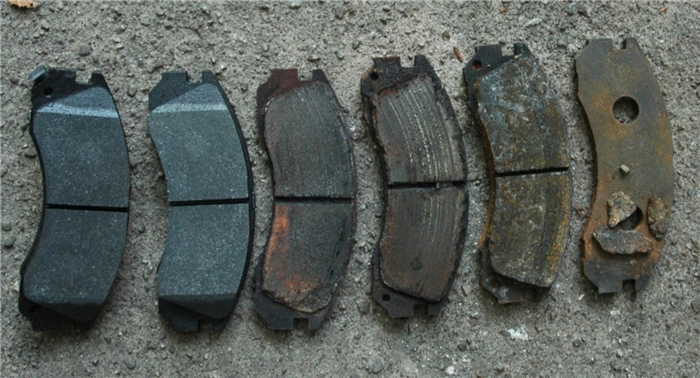

  1. Если толщина фрикционного слоя меньше допустимого значения, то есть менее 1,5 мм.
  2. Имеется содержание на накладке масла или прочих жидкостей.
  3. На слое имеются трещины, выбоины или сколы.
  4. Непрочность соединения прокладки с основанием.

Только разборка и обнаружение одного из вышеуказанных повреждений свидетельствует о необходимости замены колодок.

Замена элементов тормозной системы

Замена элементов требует наличия основного инструмента и внимательного осуществления ремонтных действий. 1) Необходимо установить автомобиль Нива Шевроле на ровную поверхность и установить вторую передачу на КПП. Под колеса подкладываются бруски, чтобы зафиксировать авто в недвижимое состояние. Ручник установить в крайнее нижнее положение. 2) С помощью домкрата поднимается задняя часть и снимается колесо. Далее, извлекается барабан и наблюдается картина расположения элементов задней тормозной системы. Теперь снять тормозные колодки можно двумя путями, рассмотрим оба:

  • Первый путь извлечения:
    1. Один из концов верхней пружины поддевается отверткой и снимается.
    2. Вынимается распорная планка, установленная ниже пружины.
    3. Опорная стойка, находящаяся посередине, придерживается рукой с обратной стороны щита и, используя пассатижи, делается оборот наружной стойки передней колодки до момента, пока не совпадут прорези с выступами.
    4. Извлекается стяжная пружина с обеими чашками и вынимается стойка, располагающаяся с обратной стороны.
    5. Слегка отводится верхняя часть и снимается нижняя пружина.
    6. Далее, отводя заднюю часть, выводится рычаг привода и освобождается от стяжного троса.
  • Второй путь извлечения:
    1. Извлекаются опорные стойки с обоих краев.
    2. Задняя колодка поддевается с помощью отвертки и выводится, предварительно извлекая распорную пластину.
    3. Выводятся верхние закрепления из рабочего цилиндра.
    4. Извлекается нижняя пружина и оба элемента вместе с распорной планкой и пружиной.
    5. Извлекается наконечник троса из рычага воздействия, и снимаются тормозные колодки в сборе с планкой и пружиной.
    6. Теперь придерживая один элемент, извлекается пружина и распорка.
Читать еще:  Гайки на литые диски шевроле лачетти

После снятия необходимо обязательно стянуть рабочий цилиндр проволокой, чтобы поршни не вышли из посадочных мест, и не вытекла тормозная жидкость.

Далее, продолжается замена, но перед установкой новых, необходимо провести проверку всех деталей: пружин, распорок, стоек. Если есть повреждения или растянутость, то лучше их заменить. 3) На места трений наносится смазка, а также на резьбу распорной планки, если используются старые распорки.

После, замена и сборка осуществляется в порядке обратном снятию по первому или второму способу. При вставке колодок в рабочий цилиндр, поршни возвращаются в исходное положение и поэтому могут выдавить жидкость в бачок. Поэтому рекомендуется перед этим проверить бачок и откачать из него немного жидкости. Устанавливается на место колесный барабан Нивы Шевроле, и фиксируется контргайкой. Переходим к процессу регулирования зазора тормозной системы между барабаном и фрикционной накладкой.

Регулировка

Для этого нажимаем на педаль тормоза около 10-15 раз, и при этом необходимо прислушиваться к щелчкам, издаваемые регулятором. После того как щелчки прекращаются, то это свидетельствует о том, что зазор установился и тормозные колодки собраны верно. Монтируется на место колесо и проверяется на наличие трения.

Если замена, регулировка и сборка проведена правильно, то трения не должно быть, а колесо будет вращаться легко. После всего необходимо проделать такие манипуляции и с другой стороной автомобиля. В завершение проводится регулирование натяжения троса ручника.

Замена задних колодок в автомобиле Шевроле Нива не несет особой сложности, главное, разобраться в последовательности выполнения действий, в чем вам поможет изложенная статья. Удачной и приятной работы!

Нива Шевроле замена задних тормозных колодок, цилиндров и барабанов. Видео и фото инструкция

На плановом ремонте у нас находится автомобиль Нива Шевроле (Chevrolet Niva), 2005 года выпуска, пробег 137 тыс.км., на которой необходимо выполнить замену задних тормозных колодок, барабанов и цилиндров. Покажем как это можно сделать своими руками, не прибегая к помощи специалистов.

На заднем левом колесе похоже сорвало колодку, при торможении идёт скрежет, при включении задней передачи идёт заклинивание колеса с последующем срывом. Поэтому решено сразу поднять и с обоих сторон поменять колодки, барабаны и цилиндрики. После этого вакуумом прокачаем тормоза.

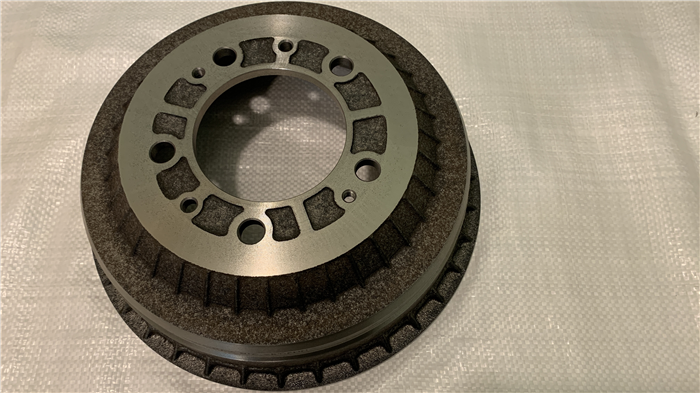

При помощи головки на 12 откручиваем крепления барабана:

Затем вкручиваем два болта:

У нас правда из этого ничего не вышло, вся резьба осталась на болтах, очень сильно закисло, поэтому на помощь приходит молоток, так как барабан нам в итоге всё равно придётся менять. Такая ситуация возникает, когда при замене крепёжные изделия не промазываются медной смазкой, я считаю что на этом экономить не нужно!

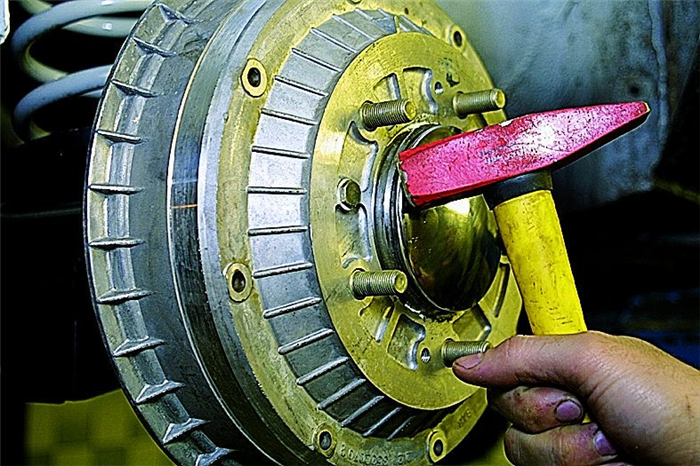

Предварительно замачиваем всё в WD-40, затем наносим хлёсткие удары молотком по внутренней стороне барабана:

После каждого удара немного крутим колесо и снова продолжаем. Далее снимаем прижимные пружинки при помощи пассатижей, нажимаем и поворачиваем:

Нижнею пружину отводим руками, отсоединяем трос ручника и снимаем старые тормозные накладки. Сзади откручиваем два болта крепления тормозного цилиндра, при помощи головки на 10:

Ключом на 10, ослабляем и затем откручиваем штуцер. Будьте готовы, польётся тормозная жидкость. Ставим и прикручиваем новый тормозной цилиндр. Все болты крепления смазываем медной смазкой, чтобы в дальнейшем у нас не было проблем с откручиванием.

Собираем новые тормозные колодки, они у нас фирмы TRIALLI, номер в каталоге запчастей GF-232, одеваем трос ручного тормоза и заводим их на место.

Одеваем нижнею пружинку, делать это удобно при помощи небольшого металлического крючка. Ослабляем трос ручного тормоза, для этого держимся за четырёхгранник пассатижами, откручивая гайку (обычно там есть контргайка, в нашем случае её не было):

Ослабляем для того чтобы наши новые тормозные колодки прижались к цилиндрику. Так как колодки теперь у нас сжаты, новый тормозной барабан должен одеться легко. Барабан мы ставим фирмы TRIALLI, его номер TF-078. Перед установкой сбиваем накопившеюся грязь на посадочном месте щёткой с металлической щетиной, затем смазываем медной смазкой. Ставим барабан и собираем в обратном порядке.

Читать еще:  Как установить багажник на ниву шевроле

Так как мы спускали немного тормозную жидкость, нам необходимо выполнить прокачку тормозов, если вы не трогали цилиндрики, то делать вам этого не нужно. Прокачивать, вернее убирать воздух из системы будем при помощи специального прибора вакууматора. В ролике вы можете увидеть как проходит этот процесс.

Видео замена задних тормозных колодок, барабанов и цилиндров в Нива Шевроле:

Резервное видео как заменить задние тормозные колодки, барабаны и цилиндры в Нива Шевроле:

Меняем тормозные колодки Нива Шевроле

Владельцы Шевроле Нива обычно эксплуатируют своего железного коня как в условиях сельской местности, так и на полном бездорожье. И зачастую вынуждены менять многие детали самостоятельно, применяя минимальный набор инструментов и смекалку. Поэтому для большинства из них не составит труда произвести замену тормозных колодок самостоятельно. Тем более, что они по существу являются расходным материалом и в зависимости от условий использования проходят от 5 до 15 тыс километров.

Полный комплект передних и задних колодок будет стоить от 2500 тысяч, в зависимости от производителя. При этом стоит учитывать, что при неполной замене на одной оси при торможении автомобиль может уводить в сторону. Поэтому лучше всего менять колодки полностью, либо отдельно перед или зад.

Отключение стояночной системы

Перед тем как снимать задние тормозные колодки необходимо отсоединить трос ручника Нива Шевроле. Перед этим лучше установить автомобиль на смотровую яму или эстакаду, чтобы иметь доступ к днищу.

Находим пружину, которая отвечает за возвратный ход троса и отсоединяем ее при помощи пассатижей.

Полностью снимаем ее, чтобы она не мешалась для дальнейших действий.

Затем понадобиться два ключа на 13, при помощи которых необходимо расконтрить две гайки на конце троса.

Затем нужно натянуть трос ручника при помощи пассатижей и открутить оставшуюся гайку.

После этого можно снять напрявляющую.

На наконечнике троса находиться защитный резиновый колпачок, который нужно сдвинуть в сторону.

После этого аккуратно выводим наконечник троса из кронштейна расположенного на кузове.

Для большего удобства его можно поддеть при помощи плоской отвертки.

Затем понадобиться ключ на 8 которым нужно открутить болты удерживающие оболочку троса у тормозного щита.

Теперь можно полностью вывести трос из посадочных мест. Демонтаж троса с другой стороны происходит таким же образом.

Чтобы установить новую деталь на место необходимо проделать все действия в обратной последовательности.

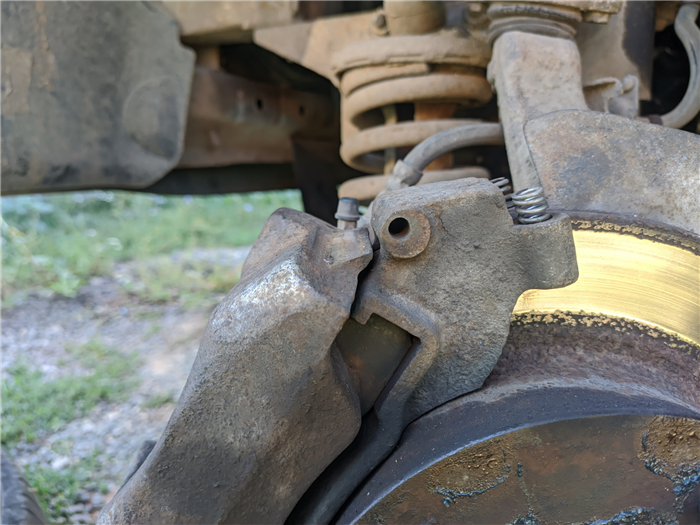

Замена передних колодок.

Чтобы поменять передние тормозные колодки Нива Шевроле нужно приподнять сперва обну сторону при помощи домкрата. После снятия колеса нужно очистить поверхность деталей и обработать шплинт смазкой типа WD-40.

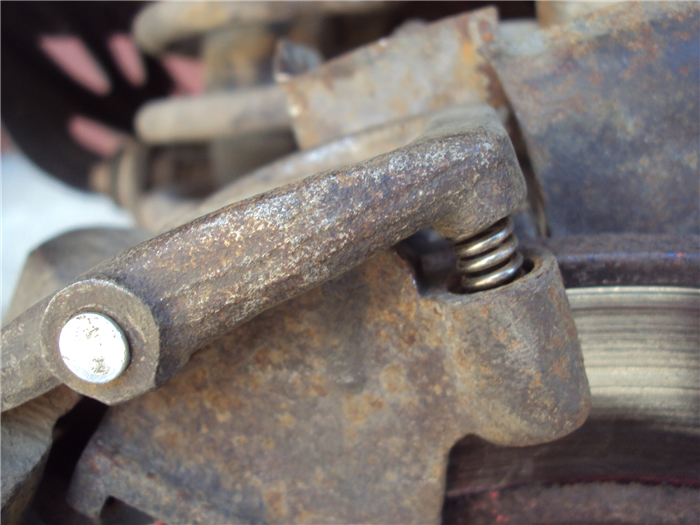

После этого при помощи пассатижей аккуратно вынимаем шплинт оси.

Затем при помощи подручных инструментов выталкиваем ось рычага.

Затем при помощи пассатижей можно достать ось из посадочного места.

Затем полностью отсоединяем рычаг.

В направляющих установлены две пружины. Нужно сразу достать их, чтобы не потерять.

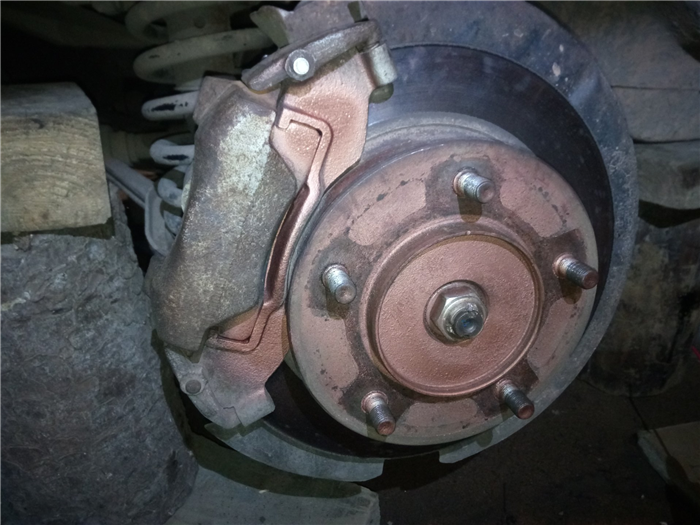

Затем можно приступать к снятию суппорта тормозов.

Чтобы не отключать блок цилиндров от системы можно просто разместить его на поворотном кулаке.

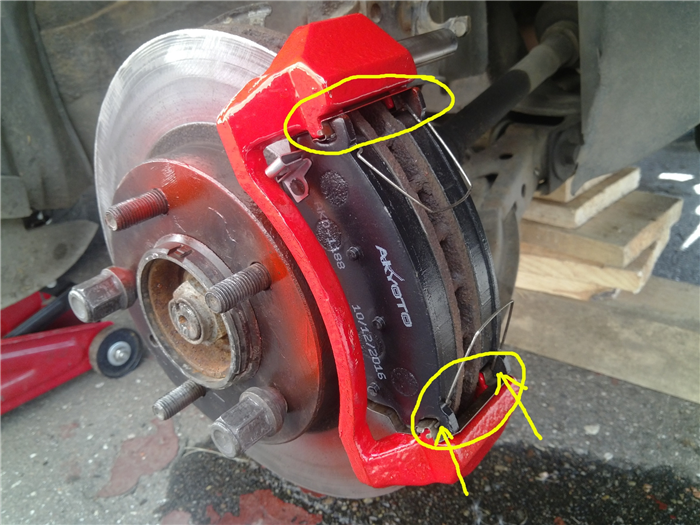

Теперь, когда доступ к тормозным колодкам полностью открыт можно просто достать их из направляющих и заменить на новые. Перед тем как установить новые детали нужно вдавить поршни внутрь цилиндров, так как ширина старых колодок была меньше за счет выработки и ход поршня был увеличен.

Для этих целей можно использовать раздвижные пассатижи или трубный ключ. Колодка устанавливается в направляющую. Сверху одевается суппорт и при помощи подручного инструмента вдавливается суппорт.

После замены производим сборку в обратной последовательности.

Чтобы установка прижимного рычага прошла легче, можно обработать ее край напильником.

Читать еще:  Чем грозит проезд на красный сигнал светофора

Можно придать краю форму конуса для более простого монтажа.

После сборки системы и установки всех компонентов необходимо несколько раз нажать на педаль тормоза, чтобы все компоненты встали на свое место.

Замена тормозных колодок задних

Автомобиль Шевроле Нива отличается большой надежностью и прочностью. Одним из важных преимуществ данного автомобиля является возможность производить мелкий ремонт самостоятельно, без визитов на СТО.

Одним из таких узлов является тормозная система автомобиля. Возможность менять расходные детали и самостоятельно производить диагностику повышает безопасность водителя и пассажиров, делает безопасной поездку.

В Шевроле Нива на задней оси установлены тормоза барабанного типа. Основным компонентом, периодически нуждающимся в замене являются тормозные колодки. Производитель авто рекомендует проверять колодки через 20000 пробега. Замена производиться через 30 000 километров.

Но не стоит забывать, что в первую очередь эти параметры зависят от стиля езды и условий эксплуатации автомобиля. На дорогах с плохим покрытием, как правило, более часто приходиться сбрасывать скорость, что приводит к более быстрому износу колодок. В основном страдает внешняя накладка, которая стирается гораздо быстрее. Чтобы контролировать ее состояния, на барабане предусмотрено специальное окошко, через которое можно увидеть уровень износа.

Автомобиль может эксплуатироваться, если толщина накладки составляет более 2 миллиметров. В противном случае необходимо производить замену всех накладок на задней оси. Меняются все 4, причем в данном случае не имеет значения уровень износа остальных.

Если производить замену тормозных накладок частично, это приведет к ухудшению ходовых качеств автомобиля, неполадкам а работе тормозной системы. При торможении будет происходить уход автомобиля в сторону от траектории движения.

Для замены тормозных колодок на ниве необходимо установить автомобиль на ровную поверхность. После этого под передние колеса необходимо поставить упоры, чтобы исключить скатывание. Необходимо снять автомобиль со стояночного тормоза.

Далее необходимо немного необходимо ослабить болты крепления колеса, поднять автомобиль при помощи домкрата и снять колесо.

Для дальнейших действий понадобиться ключ на 13. С помощью него ослабляется тросик стояночного тормоза. Для этого ослабляется гайка и контргайка.

После этого с помощью ключа на 12 откручиваются болты, удерживающие тормозной барабан.

Если автомобиль эксплуатировался в зимний период, может возникнуть такая проблема, как прикипание барабана. Чтобы устранить данную проблему необходимо с помощью деревянной или резиновой киянки обстучать барабан по окружности. Если киянки в наличии нет, можно использовать обычный молоток. Но удары надо наносить через деревянный брусок или кусок резины.

Внимание! Категорически запрещено использование смазочных материалов. Это может вывести из строя тормозную систему автомобиля.

После того, как барабан снят, он внимательно осматривается на наличие повреждений. Иногда, при эксплуатации автомобиля на нем могут возникать трещины, борозды или сколы. При наличии дефектов необходимо произвести замену барабана.

Перед тем, как снять тормозные колодки Шевроле Нива необходимо при помощи двух рычагов вдавить поршни в колесный цилиндр. Это необходимо для установки новых тормозных колодок.

Следующей снимается стягивающая пружина и распорная планка. При снятии необходимо действовать осторожно, поскольку выскочившая пружина может повредить руки.

Затем с помощью плоскогубцев необходимо выкрутить наружную чашку до тех пор, пока прорези на ней не совпадут с определенными выступами на стойке.

Эти детали довольно мелкие, для их хранения лучше использовать отдельную емкость. При наличии на поверхности ржавчины и пыли необходимо сразу очистить.

Теперь можно аккуратно отвести переднюю колодку, чтобы снять нижнюю пружину.

Похожим образом снимается задняя колодка, отсоединяется тросик, который управляет стояночным тормозом.

Замена задних тормозных колодок на Нива Шевроле обычно не занимает много времени. Установка новых колодок и сборка осуществляется в обратной последовательности.

После завершения работ необходимо несколько раз сильно нажать на педаль тормоза, чтобы система установила необходимые зазоры и отрегулировала положение тормозных колодок. Так же после замены рекомендуется соблюдать скоростной режим и избегать повышенных усилий при торможении.
