Регулятор давления шевроле ланос

Содержание

Chevrolet Lanos 1.5 i 4дв. седан, 86 л.с, 5МКПП, 2005 г.в. — неисправности регулятора давления топлива

Неисправности регулятора давления топлива двигателя

В процессе эксплуатации бензинового или дизельного двигателя водитель может столкнуться с тем, что при нажатии газа двигатель не набирает обороты. Отметим, что после установки на машину ГБО часто возникает такая

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

неустойчивую работу на ХХ, агрегат глохнет на холостых;
потерю мощности, заметное повышение расхода топлива;
замедленные реакции на нажатие педали газа;
рывки и провалы во время разгона, в момент перегазовки;
автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.
Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Читать еще:  Шевроле ланос загорелся чек причины

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.
Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Технические параметры Chevrolet Lanos 1.5 i / Шевроле Ланос в кузове 4 дв. седан с двигателем 86 л.с, 5МКПП выпускающихся c 2005 г.

Регулятор давления топлива Daewoo / Chevrolet / ZAZ Lanos / Sens

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема ЗАЗ Cенс , моменты затяжки ЗАЗ Cенс , система питания дизельных двигателей ЗАЗ Cенс , система питания дизельных двигателей ЗАЗ Cенс , электросхема ЗАЗ Ланос , моменты затяжки ЗАЗ Ланос , система питания дизельных двигателей ЗАЗ Ланос , система питания дизельных двигателей ЗАЗ Ланос , электросхема Daewoo Lanos , моменты затяжки Daewoo Lanos , система питания дизельных двигателей Daewoo Lanos , система питания дизельных двигателей Daewoo Lanos , электросхема Daewoo Sens , моменты затяжки Daewoo Sens , система питания дизельных двигателей Daewoo Sens , система питания дизельных двигателей Daewoo Sens , электросхема Chevrolet Avalanche , моменты затяжки Chevrolet Avalanche , система питания дизельных двигателей Chevrolet Avalanche , система питания дизельных двигателей Chevrolet Avalanche , электросхема Chevrolet Lanos , моменты затяжки Chevrolet Lanos , система питания дизельных двигателей Chevrolet Lanos , система питания дизельных двигателей Chevrolet Lanos

2. Регулятор давления топлива

Установлен в торце направляющей топлива и поддерживает давление в подающем топливопроводе в зависимости от разрежения во впускном коллекторе.

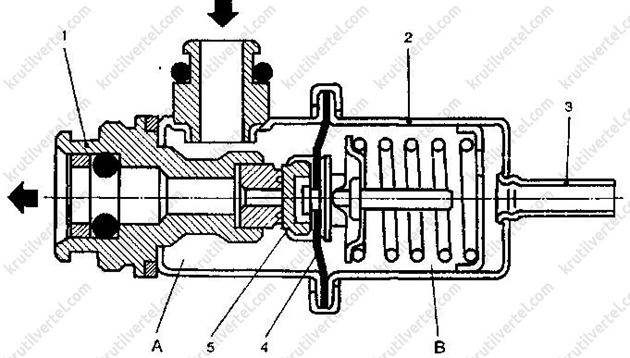

Регулятор давления топлива:

  1. корпус;
  2. крышка;
  3. патрубок шланга к ресиверу;
  4. диафрагма;
  5. клапан;

А — топливная полость; В — воздушная полость разрежения от ресивера. Стрелками показан подвод и отвод топлива.

Для снятия регулятора давления топлива двигателя SOHC необходимо:

  • Уменьшить давление в топливных трубопроводах (см. информацию о топливном насосе настоящего раздела).
  • Отсоединить провод АКБ от «массы» автомобиля.
  • Отсоединить топливопровод на регуляторе давления топлива, переместив замок разъема и сняв трубопровод.
  • Отсоединить шланг от регулятора давления топлива.
  • Вывернуть болт крепления и, поворачивая в разные стороны регулятор давления, снять его (рис. 3).

Установка регулятора давления топлива двигателя SOHC осуществляется в обратной снятию последовательности. При этом необходимо установить новое уплотнительное кольцо, смазав его моторным маслом. Болт крепления регулятора давления топлива затягивать с усилием 12 Нм. После завершения операций по установке проверить регулятор давления на отсутствие течи, включив зажигание.

Для снятия регулятора давления топлива двигателя DOHC необходимо:

  • Уменьшить давление в топливных трубопроводах (см. информацию о топливном насосе настоящего раздела).
  • Отсоединить провод АКБ от «массы» автомобиля.
  • Снять шланг с регулятора давления топлива.
  • При помощи двух гаечных ключей снять трубопровод возврата (слива) топлива (рис 4).
Читать еще:  Где стоит датчик скорости на шевроле нива

Для снятия или установки топливопроводов использовать гаечные ключи. В противном случае можно повредить направляющую топлива.

  • Вывернуть крепежный винт и, поворачивая в разные стороны, снять регулятор давления топлива. Установка регулятора давления топлива двигателя DOHC осуществляется в обратной снятию последовательности. При этом необходимо установить новое уплотнительное кольцо, смазав его моторным маслом. Винт крепления регулятора давления топлива затягивать с усилием 12 Нм. После завершения операций по установке проверить регулятор давления на отсутствие течи, включив зажигание.

Замер давления топлива

Если ваш Ланос стал ехать как-то неохотно, дергается при разгоне, имеются провалы при трогании с места, то в этом случае имеет смысл сделать замер давления в топливной рампе. Для того чтобы замерить давление топлива, вы можете посетить сервис, так как такая услуга довольно дешевая, или же сделать все своими руками. Ничего сложного в этой операции нет, с этим сможет справиться каждый.

Давление топлива в рампе – это тот параметр, который никак не контролируется ЭБУ. И если давление отличается от нормы, то двигатель будет работать не так как должен. Конечно же, если давление слишком маленькое, то ЭБУ увидит это по датчику кислорода и увеличит время впрыска. Но для корректировки подачи топлива требуется определенное время. Корректировка происходит буквально за доли секунды, но этого хватит, чтобы машина дернулась или обороты просто «провалились». Поэтому, знать, как померить давление в рампе определенно нужно.

Какое давление топлива в рампе должно быть

Нормальным давление считается 2,5 атмосферы на холостом ходу. При добавлении газа давление кратковременно повышается до 3-3,2 атмосферы – это своеобразная имитация ускорительного насоса, как на карбюраторе. На эти показатели влияют несколько факторов:

  • регулятор давления в рампе;
  • производительность топливного насоса.

Если топливный насос не будет обеспечивать должного давления, то соответственно и в рампе его не будет. Но в определенных пределах ЭБУ сможет это компенсировать увеличением времени впрыска. Но при малом давлении не будет работать имитация ускорительного насоса, что приведет к провалам.

Исправный топливный насос дает давление порядка 5-7 атмосфер. Но как же тогда в рампе держится 2,5-3? Все просто – за это отвечает регулятор давления в топливной рампе. Это небольшой перепускной клапан, который расположен на рейке, в районе четвертого цилиндра. Конструктивно, регулятор давления выполнен в виде подпружиненного клапана, который помимо этого соединен с вакуумной мембраной.

Вы, наверное, видели, что регулятор давления в рампе подключен тонкой трубкой к впускному коллектору. Если его отключить от коллектора, то он будет поддерживать давление за счет пружины, и оно будет равно 3-3,2 атмосферы. А когда вакуумная трубка подключена, то на шток клапана действует не только пружина, но и мембрана. Таким образом, регулятор имеет возможность дополнительно корректировать давление топлива в рампе за счет изменений разряжения в коллекторе.

Как проверить давление в рампе

Для проверки вы можете приобрести специальный прибор, или же собрать его самостоятельно. Для этого вам понадобится:

    • 1 метр бензостойкого шланга;
    • тройник;
    • 6 хомутов;
    • манометр на давление 5-6 атмосфер.

Из всего этого вы сможете собрать прибор для измерения давления топлива. К тройнику необходимо подключить три шланга. К одному из шлангов нужно подсоединить манометр. Другие два конца будут подсоединяться между выходом топливного фильтра и входом топливной рампы.

Для измерения вам необходимо снять шланг, который соединяет фильтр и рампу. На фильтре имеется пластиковая защелка и шланг снимается довольно легко и просто, а вот со штуцером на рампе придется повозиться. Для того чтобы снять шланг с рампы, необходимо разжать фиксаторы внутри штуцера. Для этого необходимо сделать небольшое приспособление. Из полоски жести необходимо сделать некий полукруг и одеть его на трубку со стороны шланга. Далее эту полоску нужно загнать в штуцер и она разожмет зажим.

Вместо снятой трубки установите приготовленный прибор для измерения давления. Просто наденьте шланги на фильтр и рампу и затяните хомуты. Не заводите сразу двигатель! Для начала, просто включите зажигание, чтобы насос создал давление. Если бензин нигде не течет, то можно запускать двигатель.

После запуска двигателя проверьте, какое давление в рампе на холостом ходу и при добавлении газа. При открытии дросселя давление будет прыгать до отметки 3 атмосферы, и сразу возвращаться на 2,5 – это нормально. После этого отсоедините вакуумный шланг от регулятора топлива – давление будет постоянно 3 атмосферы. Далее можно проверить исправность топливного насоса. Для этого нужно кратковременно (менее секунды) пережать пассатижами обратку, которая подсоединена к регулятору снизу. Давление должно моментально прыгнуть на 5-7 атмосфер. Если это так, значит насос исправен.

На этом все – проверка давления в рампе закончена. Как видите, ничего сложного и незачем ехать в сервис. Если результаты ваших замеров отличаются от нормы, то имеет смысл заняться топливной системой. Если давление не повышается при открытии дросселя или при отсоединении вакуумной трубки значит, неисправна мембрана в регуляторе топлива и его необходимо менять. При неисправной мембране давление будет постоянно держаться на 3 атмосферах.

Читать еще:  Шевроле внедорожники модельный ряд названия

Если давление держится в пределах 2,5 и не меняется при открытии дросселя, то в этом случае стоит проверить производительность насоса, отключив вакуум от регулятора и пережав обратку. Давление не повышается при пережатой обратке? Значит, меняйте сетку в насосе или сам насос.

Регулятор давления топлива: диагностика и замена на примере Шевроле Ланос

Регулятор давления топлива (РДТ), несмотря на свои скромные размеры и относительную дешевизну на фоне остальных компонентов, является одним из немаловажных звеньев топливной системы автомобиля. При выявлении неисправности регулятора лучше всего провести замену. Но вот как определить, что проблема именно в нём, каковы характерные признаки неисправности и варианты диагностики.

Где находится регулятор давления топлива

Устройство представляет собой предохранительный клапан с мембраной. В народе РДТ часто ещё называют обратным или перепускным клапаном. Располагается он обычно на топливной рейке, но может также стоять в баке вместе с топливным насосом, а также если топливная система не имеет функции рециркуляции.

Схема устройства стандартного регулятора давления топлива

Регулятор поделён на две полости: топливную и вакуумную. Мембрана расположена внутри вакуумной и реагирует на давление воздуха, поступающего из силового агрегата. Топливная полость в свою очередь содержит горючее под высоким давлением. РДТ поддерживает разницу давлений плюс контролирует давление во впускном коллекторе и инжекторе. При повышении давления в трубе впуска регулятор увеличивает напор горючего, при ослаблении уменьшает. Таким образом происходит контроль подачи топлива, а его избыток сбрасывается обратно в бак.

Симптомы и признаки неисправностей

Постоянные нагрузки наряду с некачественным топливом рано или поздно могут привести к износу клапана. Обычно он либо полностью открытым остаётся, либо закрывается. В первом случае мотор просто «заливает» топливом, во втором его наоборот не хватает.

Грешить на регулятор давления топлива можно при появлении следующих симптомов:

  • Увеличение расход топлива (излишки не сбрасываются обратно в бак и впрыскиваются в цилиндры, где полностью не сгорают).
  • Повышенный уровень выбросов выхлопной системы (как следствие предыдущего пункта).
  • «Гуляющая» работа двигателя и проседание мощности.
  • Автомобиль не держит холостые обороты и глохнет.
  • Проблемы при запуске.

Подобные же признаки могут проявляться и на Лада Приора, ВАЗ 2110 и прочих представителях семейства ВАЗ.

Как проверить и провести замену РДТ на примере Chevrolet Lanos

В двигателе этого автомобиля регулятор давления топлива находится на топливной рампе, рядом с ремнём ГРМ. Лицезреть РДТ можно, сняв крышку двигателя, затем корпус воздушного фильтра вместе с гофром и кожух ГРМ. Чтобы справиться с поставленной задачей, понадобятся инструменты:

  • манометр,
  • ключи на «10» и «24»,
  • шестигранник на «5».

Старый и новый регуляторы давления топлива для Chevrolet Lanos

Диагностика своими руками

Исправен или нет регулятор, можно определить, заведя мотор и затем замерив уровень давления в топливной рейке.

  1. Манометр подсоединяется к топливной магистрали между рампой и фильтром.
  2. Запускается мотор. На холостых оборотах давление должно быть в районе 300 кПа (3,0 кгс/см 2 ).
  3. Вакуумный патрубок отсоединяется от РДТ. Стрелка манометра должна показать увеличение давления на 20–70 кПа (0,2–0,7 кгс/см 2 ). В случае, когда давление на холостых оборотах заметно ниже необходимого и не растёт при отцеплённом вакуумном патрубке, то регулятор давление топлива вышел из строя и требует замены.

РДТ на топливной рейке с отсоединённым уже вакуумным патрубком

Установка нового регулятора давления топлива

  1. Отсоединяется вакуумный шланг (если после диагностики был заново подсоединён).
  2. С целью немного послабить трубки подачи и слива горючего можно слегка отпустить два 10-миллиметровых болта, дабы впоследствии ничего не нужно было отгибать при съёме РДТ.
  3. Крупная гайка внизу регулятора откручивается ключом на «24». Она может быть немного закисшей, поэтому баллончик WD-40 под рукой не помешает. Закончив с гайкой, трубку слива топлива следует немного отвести вниз.
  4. Для откручивания пары болтов, которыми РДТ крепится к рампе, пригодится шестигранник на «5».
  5. Когда всё отключено от регулятора, легкими прокручиваниями вынимаем устройство из топливной рампы.
  6. Берётся новый регулятор и повторяем предыдущие пункты в обратном порядке.

Перед тем как ставить новый РДТ, смочите бензином чистую тряпочку и смажьте место его установки на рампе. Резиновые уплотнители РДТ можно ещё слегка смазать моторным маслом.

Видео по монтажу новой детали на Шевроле Ланос 1.4

Прекрасно видно, что диагностика неисправности регулятора давления топлива и возможная его последующая замена не являются сложным процессами. Тем не менее, если вы не всё-таки не уверены в своих силах или вам просто лень тратить на подобные вещи личное время, то лучше обратиться к специалистам в автосервис.
