Из чего состоят дворники (стеклоочистители) автомобиля?

Все современные автомобили оснащаются стеклоочистителям или «дворниками», которые предназначены для очистки лобового стекла от грязи, пыли или осадков. С их помощью водитель может значительно улучшить видимость, не выходя из салона. Автомобильные стеклоочистители являются неотъемлемой составляющей конструкции транспортного средства, а их неисправность запрещает эксплуатацию ТС.

Система стеклоочистителя лобового стекла

Для большей эффективности устройство сочетают со стеклоомывателем, который распыляет на поверхность стекла специальную омывающую жидкость под высоким давлением. Таким образом, происходит очистка стекла от прилипшей грязи и насекомых.

Автомобильные стеклоочистители

В некоторых автомобилях предусмотрен задний стеклоочиститель, а также специальные устройства для очистки передних фар (омыватель). Это позволяет обеспечить безопасность движения при любых погодных условиях. Частота и длительность работы стеклоочистителей регулируется водителем из салона.

Из чего состоят стеклоочистители?

Конструктивные особенности зависят от вида устройства и типа крепежных элементов. Стандартная схема стеклоочистителей состоит из следующих деталей:

рычажного привода (трапеции);
поводков;
реле для управления режимами работы;
электронного блока управления (при наличии);
электродвигателя с редуктором;
шарнирных креплений;
щеток.

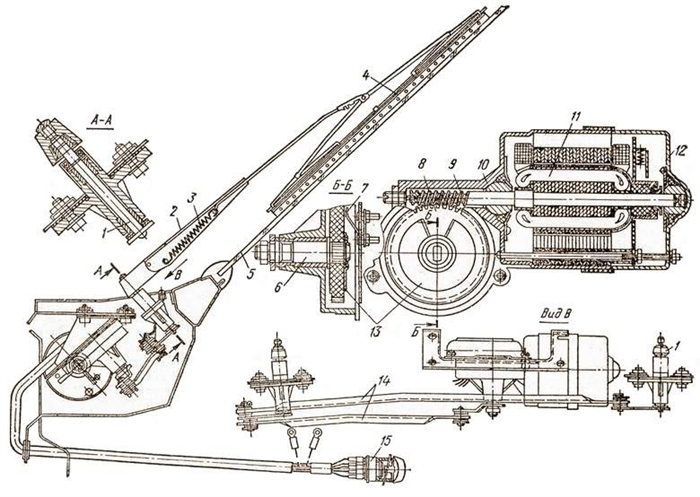

Конструкция стеклоочистителей

Дополнительно предусмотрены управляющие устройства. К примеру, для ручного управления используется подрулевой переключатель режимов работы стеклоочистителей, а для автоматического режима в транспортном средстве устанавливают специальный электронный блок управления и датчик для анализа загрязнения стекла (датчик дождя).

Принцип работы устройства

Несмотря на простой функционал очищающей системы, необходимо разобраться с тем, как работают стеклоочистители. Основные нюансы, о которых нужно знать:

Электромагнитное реле принимает управляющую команду и устанавливает режим работы щеток. В зависимости от транспортного средства, очистители могут работать в прерывистом режиме с небольшими интервалами в 3-5 секунд, постоянно двигаться с установленной скоростью, а также переходить в режим мойки с включенным омывателем.
Мотор стеклоочистителей получает питание от бортовой электросети. Точная схема подключения зависит от модели автомобиля.
Поводки стеклоочистителей, а вместе с ними и щетки для очистки стекла, приводятся в действие при помощи электродвигателя с червячным редуктором и рычажного привода (трапеции). Трапеция передает и преобразует вращательное движение от электродвигателя на щетки, которые, плотно прижимаясь к рабочей поверхности, удаляют грязь и влагу со стекла.

Правильно настроенная система не должна оставлять разводы или механические повреждения на поверхности стекла, а также шуметь во время работы. В случае подобных проблем необходимо оперативно устранить неисправность.

Как работает трапеция

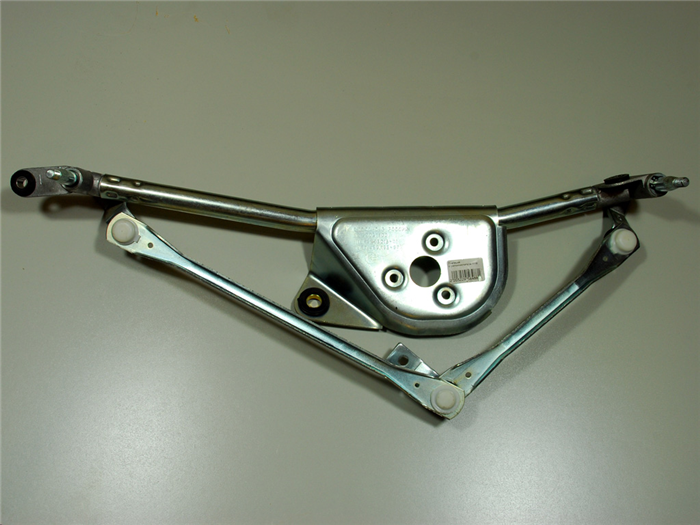

Трапеция стеклоочистителей состоит из системы тяг и рычагов, которые преобразуют вращательное движение от редуктора в возвратно-поступательное движение поводков со щетками. Стандартное устройство должно выполнять следующие функции:

движение щеток при работающем электродвигателе стеклоочистителя;
обеспечение нужной амплитуды и скоростного режима очистки;
поводки стеклоочистителей при двух и более щетках должны двигаться синхронно.

Трапеция стеклоочистителей

Трапеция, как и электромотор, является важной составляющей системы. При любых неисправностях (появлении люфтов) в ее работе ухудшается эффективность и качество очистки стекла. Для большей надежности элементы трапеции выполняют из листовой стали, которая устойчива к агрессивной среде, а также имеет высокую жесткость на изгиб.

В зависимости от конструкции очистителей стекла, трапеции могут быть одно-, двух- и трехщеточные, а по принципу работы — симметричные и асиметричные.

Моторчик стеклоочистителей

Современные устройства могут быть оборудованы дополнительными элементами, включая предохранители для защиты от сильных нагрузок, подогревательные элементы для работы при низких температурах и многое другое.

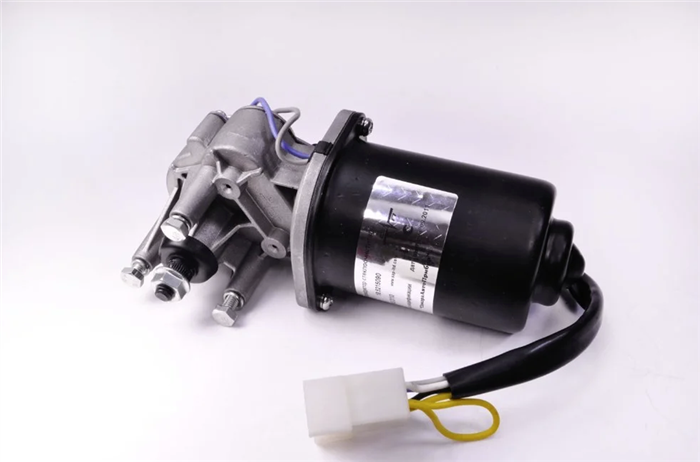

Мотор-редуктор стеклоочистителей является важнейшим элементом системы, который обеспечивает ее работоспособность. Щетки должны плотно прилегать к стеклу и свободно перемещаться по нему, иначе возникает повышенная нагрузка на электродвигатель.

Управление очистителями

Система очистки ветрового стекла может управляться двумя способами — электронным и электрическим. Последний вариант подразумевает ручное изменение режимов работы. Под рулем находится специальный рычаг управления, позволяющий включать устройство, регулировать паузу в работе стеклоочистителей и изменять режимы очистки. Но подобный вариант требует постоянного участия водителя.

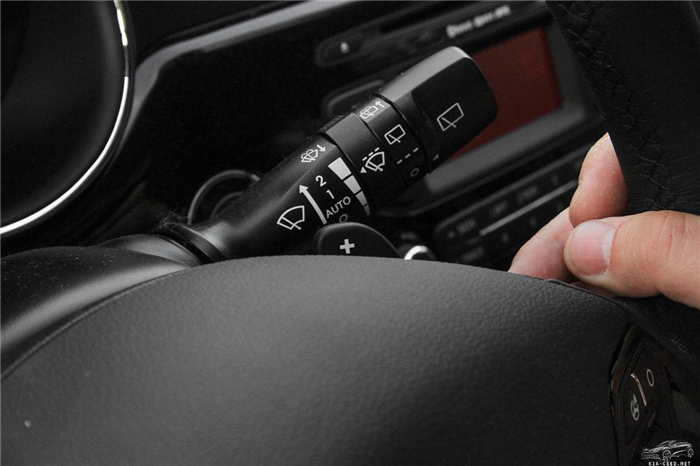

Подрулевой переключатель

Электронная система управления является полностью автономной и не требует человеческого вмешательства. В автомобиле устанавливается специальный электронный блок и датчик дождя, который анализирует чистоту стекла и погодные условия. С помощью электронного управления обеспечивается целый ряд функций:

автоматическое включение и выключение;
изменение параметров работы очистителя;
блокировка моторчика при наличии препятствий на ветровом стекле;
дополнительная очистка с помощью стеклоомывателя;
предотвращение замерзания щеток при выключенном двигателе.

Виды щеток

Производители автомобилей предоставляют владельцам машин выбор типа щеток. В зависимости от конструкции и эксплуатационных характеристик, они могут быть следующих видов:

Каркасные щетки

Каркасные щетки — оптимальный и доступный вариант. Они хорошо адаптируются под рабочую поверхность ветрового стекла, но ухудшают качество очистки при минусовых температурах и высоких скоростях.

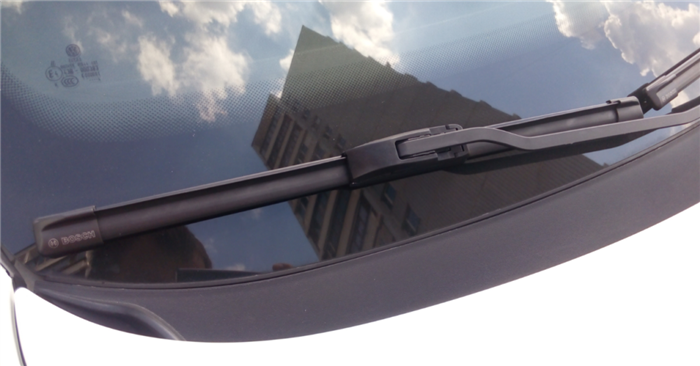

Бескаркасные стеклоочистители — более дорогой вариант, обеспечивающий качественную очистку стекла. Устройство более стойкое к замерзанию, а также дольше служит в эксплуатации. Из недостатков необходимо отметить сложность подбора щеток для обеспечения правильного прилегания к стеклу.
Гибридные стеклоочистители — их часто называют зимними благодаря закрытой конструкции и влагостойкости. Идеально подходят для регионов с низкими температурами, где важно обеспечить работоспособность очистительной системы.

Читать еще: Предохранитель на задний дворник опель астра h

Способы крепления щеток

До 1999 года большинство производителей автомобилей использовали тип крепления штатных щеток стеклоочистителей под названием «крючок» или «Hook». Это универсальное устройство в виде буквы «U», которое позволяет защелкнуть щетку и не переживать о надежности ее установки. В настоящее время набирают популярность следующие типы креплений:

Боковой штырь — появилось в 2005 году на BWM, Volvo и других автомобилях. Позволяет фиксировать щетки с помощью специального бокового штыря на 22 или 17 мм.
Кнопка или «Push Button» — адаптер для стандартных щеток стеклоочистителей шириной 16 мм. Достаточно защелкнуть устройство для крепления, а для снятия необходимо нажать на специальную кнопку.
Pin lock — фиксация щеток с помощью специального встроенного замка. Используется в автомобилях Audi.

Это далеко не полный перечень видов креплений. Каждый производитель может использовать собственные конструкции для фиксации щеток.

Несмотря на относительную простоту стеклоочистителей ветрового стекла, без них сложно представить современную машину. Водители могут прямо из салона управлять работой дворников, удалять грязь и улучшать видимость дорожной ситуации. А электронные системы и вовсе автоматически следят за чистотой стекла, увеличивая комфорт и безопасность вождения без участия человека.

Устройство и принцип работы автомобильных стеклоочистителей

Система стеклоочистителя лобового стекла

Штатные очистители ветрового стекла предназначены для удаления грязи, пыли, а также избыточных осадков с его поверхности. Это позволяет увеличить видимость дороги в любой момент, включая плохие погодные условия: сильный дождь или снег. Для большей эффективности устройство сочетают со стеклоомывателем, который распыляет на поверхность стекла специальную омывающую жидкость под высоким давлением. Таким образом, происходит очистка стекла от прилипшей грязи и насекомых.

Автомобильные стеклоочистители

Элементы конструкции стеклоочистителей

рычажного привода (трапеции);
поводков;
реле для управления режимами работы;
электронного блока управления (при наличии);
электродвигателя с редуктором;
шарнирных креплений;
щеток.

Конструкция стеклоочистителей

Принцип работы устройства

Электромагнитное реле принимает управляющую команду и устанавливает режим работы щеток. В зависимости от транспортного средства, очистители могут работать в прерывистом режиме с небольшими интервалами в 3-5 секунд, постоянно двигаться с установленной скоростью, а также переходить в режим мойки с включенным омывателем.
Мотор стеклоочистителей получает питание от бортовой электросети. Точная схема подключения зависит от модели автомобиля.
Поводки стеклоочистителей, а вместе с ними и щетки для очистки стекла, приводятся в действие при помощи электродвигателя с червячным редуктором и рычажного привода (трапеции). Трапеция передает и преобразует вращательное движение от электродвигателя на щетки, которые, плотно прижимаясь к рабочей поверхности, удаляют грязь и влагу со стекла.

Как работает трапеция

движение щеток при работающем электродвигателе стеклоочистителя;
обеспечение нужной амплитуды и скоростного режима очистки;
поводки стеклоочистителей при двух и более щетках должны двигаться синхронно.

Трапеция стеклоочистителей

Моторчик стеклоочистителей

Моторчик стеклоочистителей имеет базовую конструкцию независимо от модели автомобиля. К основным элементам можно отнести непосредственно сам электромотор и редуктор (как правило, червячный), который увеличивает усилие от электродвигателя в несколько раз. Современные устройства могут быть оборудованы дополнительными элементами, включая предохранители для защиты от сильных нагрузок, подогревательные элементы для работы при низких температурах и многое другое.

Читать еще: Разгрузочное реле дворников газ 31105

Мотор стеклоочистителей для ВАЗ 2110

Управление очистителями

Подрулевой переключатель

автоматическое включение и выключение;
изменение параметров работы очистителя;
блокировка моторчика при наличии препятствий на ветровом стекле;
дополнительная очистка с помощью стеклоомывателя;
предотвращение замерзания щеток при выключенном двигателе.

Виды щеток

Каркасные щетки

Каркасные щетки — оптимальный и доступный вариант. Они хорошо адаптируются под рабочую поверхность ветрового стекла, но ухудшают качество очистки при минусовых температурах и высоких скоростях.
Бескаркасные стеклоочистители — более дорогой вариант, обеспечивающий качественную очистку стекла. Устройство более стойкое к замерзанию, а также дольше служит в эксплуатации. Из недостатков необходимо отметить сложность подбора щеток для обеспечения правильного прилегания к стеклу.
Гибридные стеклоочистители — их часто называют зимними благодаря закрытой конструкции и влагостойкости. Идеально подходят для регионов с низкими температурами, где важно обеспечить работоспособность очистительной системы.

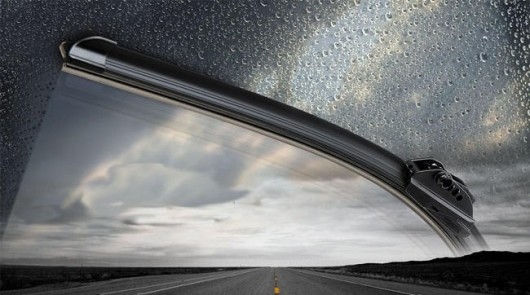

Бескаркасные дворники

Способы крепления щеток

Боковой штырь — появилось в 2005 году на BWM, Volvo и других автомобилях. Позволяет фиксировать щетки с помощью специального бокового штыря на 22 или 17 мм.
Кнопка или «Push Button» — адаптер для стандартных щеток стеклоочистителей шириной 16 мм. Достаточно защелкнуть устройство для крепления, а для снятия необходимо нажать на специальную кнопку.
Pin lock — фиксация щеток с помощью специального встроенного замка. Используется в автомобилях Audi.

Схема крепления «Push Button»

Автомобильные дворники

Каждый автомобиль оборудован небольшими и, как кажется, несущественными деталями, которые в действительности играют важную роль и отчасти оказывают влияние на безопасность движения. К данным деталям относятся механизмы щеток стеклоочистителей, известные в простонародье как дворники.

Функция и принцип действия дворников

Ключевой задачей механизма щеток стеклоочистителей является очищение ветрового стекла от воды при дожде, а также попадающих на его поверхность в процессе передвижения осадков грязи. Работают данные дворники при помощи специальных механизмов.

Принцип функционирования конструкции, куда включены и дворники, прост – электрический двигатель привода производит вращение рычага, на котором посредством шарниров закреплены тяги всей системы, а уже к ним крепятся и сами стеклоочистители.

С помощью схемы тяг и шарниров обеспечивается некруговое движение специальных конусов, они только обеспечивают поступательно-вращательное действие, после чего возвращаются обратно. Почти в каждом авто имеется два дворника. Схема тяг и шарниров выполнена таким образом, чтобы приводные конусы работали синхронно, что способствует одновременному перемещению рычагов дворников. Это помогает предотвратить их соприкосновение.

Зачастую на заднее стекло автомобиля также устанавливается дворник. Его функция аналогична, но схема немного проще. Привести в движение дворник заднего стекла помогает электродвигатель, так как работают эти механизмы практически одинаково на всех автомобилях. Чаще всего он расположен поблизости от приводного конуса рычага, но начинает его перемещение с помощью маленького зубчатого редуктора.

Конструкция и разновидности автомобильных стеклоочистителей

Дворники для автомобиля имеют несколько составных элементов на схеме устройства и работают по одному принципу. Главной частью, которая обеспечивает очистку, служит мягкая основа, выполненная из резино-каучуковой смеси. Также есть специальный держатель ленты, который в сочетании с основой образует стеклоочиститель. Сама основа дворника оборудована специальным адаптером, позволяющим подсоединить всю схему к рычагу.

При взгляде на данную основу в разрезе, можно заметить, что ее устройство имеет нетривиальную конструкцию, которая состоит из рабочей части, а также имеет крепежный элемент. Крепежный элемент имеет одну или две прорези по бокам, используемых для схемы фиксирующих пластин. Снизу у них есть другие прорези – для фиксации самого каркаса. Фиксирующая база соединяется с подвижной шейкой. В свою очередь рабочая зона обладает заостренной формой, а ее наконечником служит главная кромка основы.

Читать еще: Как поменять дворники на рено логан

Существуют три разновидности ветровых дворников:

Устройство держателя без каркаса
Устройство держателя с каркасом
Держатель для гибридной щетки, устройство которого похоже на остальные.

Соединить основу с корпусом помогают прижимные пластины. На схеме они выполнены в виде полосок, выполненных из пружинистого сплава, по краям имеющие выпилы, обеспечивающие фиксацию держателя на основе. Держатели основ вставляются в специальные боковые пазы.

Затем осуществляется закрепление резинки со вставленными пружинами на самом держателе. В случае каркасного крепежа применяется конструкция, которая состоит из гнутых коромысел – корпуса. У подобной схемы есть главное коромысло, где находится крепеж для его фиксирования на рычаге. По краям подвижных коромысел расположены фиксаторы, способствующие удерживанию основы с пружинами.

Лента бескаркасных крепежей устанавливается и крепится в зажимах ровной упругой пружины в форме дуги. Данная пружина придавливает резинку к поверхности стекла, а для установки на рычаг в упругой пружине применяется адаптер. Что касается гибридных дворников, то они имеют каркас, упрятанный в корпус из пластика.

Автомобильные дворники. Подбираем под авто

Если вы решили заменить щетки, то дворники следует подбирать под авто. Это можно сделать, сравнивая со старыми дворниками, предварительно снятыми с машины, которые уже работают некоторое время.

Выбор необходимо осуществлять в соответствии со следующими правилами:

Вид крепления. Некоторые автомобильные щетки единственного производителя могут использовать различные способы крепежа на рычаге. Поэтому желательно сравнивать тип крепления с предыдущей щеткой. Если же вы выбрали дворники с неподходящим креплением, можно купить специальный переходник.
Длина. Важно учитывать, что максимальное отклонение длины автомобильных дворников не должно быть 1.5-2.0 сантиметров.
Тип щетки дворника. Здесь вы выбираете на свое усмотрение. Можно заказать дешевую каркасную модель либо потратить больше, но купить гибридные либо бескаркасные дворники.
Компания-производитель. При покупке дешевых китайских щеток стеклоочистителей можно не рассчитывать на их долгий срок службы. Есть множество фирм, специализирующихся на изготовлении щеток стеклоочистителей высокого качества. В частности, Bosch, SWF, Denso и Valeo.

Заключение

Достаточно монтировать щетки стеклоочистителя на свое авто. Для этого следует одеть дворники на поводок до срабатывания фиксатора. При правильном выборе автомобильных дворников вы можете надолго забыть о проблемах с этой частью автомобиля.

Вот из чего состоит система стеклоочистителей на машине

Как работают стеклоочистители на автомобиле, разбираем систему

Такая простая конструкция как стеклоочистители на автомобиле, но кто же знал, что даже они могут преподнести конструкционные сюрпризы? Посмотрим на схему работы и конструкцию обычного стеклоочистителя.

В автомобиле существует множество запчастей, которые как мы неверно считаем второстепенны. Это данность, которую мы считаем таковой, а значит часто мы не замечаем насколько увлекательной может быть конструкция той или иной части машины. Эти штуковины работают и хорошо и зачем знать устройство этих «серых мышек»? А между прочим, это крайне увлекательный и разнообразный мир. В него входит и такой элемент без которого невероятно представить безопасное и комфортное передвижение во время разнообразных осадков, – автомобильных очистителей лобового стекла.

Мы поднимаем рычажок и “дворники” начитают движение по ветровому стеклу за счет действия электромотора. Действительно, так они работают, но описание крайне базовое, на самом деле все гораздо разнообразнее и веселее.

Система автомобильного стеклоочистителя состоит из следующих элементов:

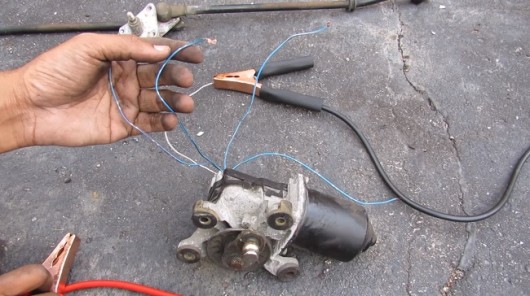

1. Двигатель стеклоочистителя (электромотор) находится в подкапотном пространстве. Он инициирует движение щеток с разной скоростью работы.

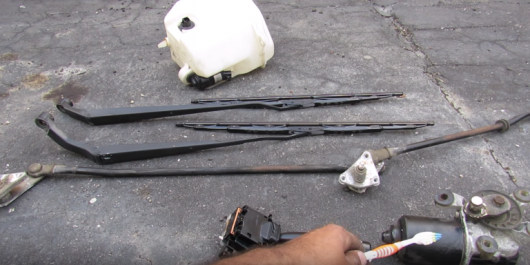

На 48 секунде видео показана полностью разобранная система очистки лобового стекла.

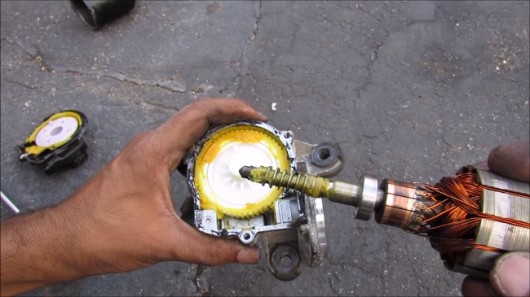

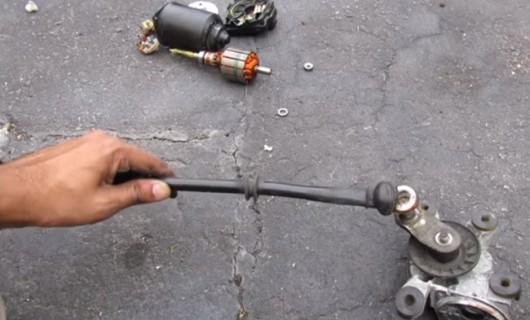

2. Электромотор по своему внутреннему устройству ничем не отличается от других типов этих двигателей: щетки, обмотка, магниты, выходной шток, все стандартно. Но вот сама система передачи крутящего момента достаточно самобытна, в нее входит спиральная шестерня передающая вращение на движение остальных частей схемы (внутренне устройство можно увидеть с 1.57 по 3.41 минуту видео) стеклоочистителей, и крупная шестерня которая приводится в движение первой.

3. Но каким образом приводной мотор способен двигать стеклоочистители в разных направлениях, ведь вращается он только в одну? Это становится возможным при помощи специального сочлененного шатунного механизма, который преобразует вращательное движение мотора в поступательные движения щеток (4 минута видео)

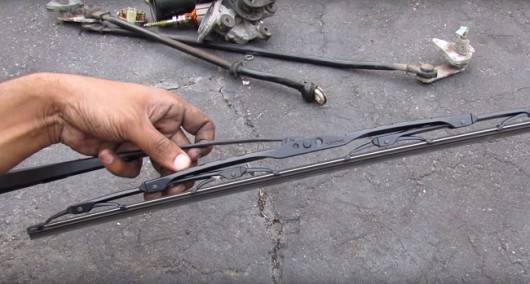

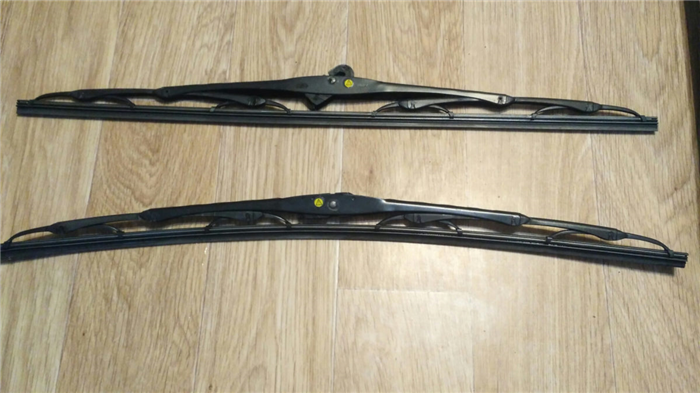

4. Щетки стеклоочистителя. Для них главное хорошо прилегать к площади стекла. Это становится возможным за счет пружины, обозначена на 5 минуте видео и множеству сочленений непосредственно на самой щетке, которые находясь ближе к непосредственной щетке уменьшаются в размерах и более точечно прижимают полотно щетки к изогнутой поверхности стекла.

5. Переключатель. Устройств простейшее и почти безотказное. На двигающейся части со стороны переключателя установлены два контакта, на неподвижной части стоят другие множественные контакты, при замыкании которых щетки увеличивают темп скорости очистки стекла. Управляется это микросхемой, в которой прописана программа прерывания и интенсивности взмахов щеток.

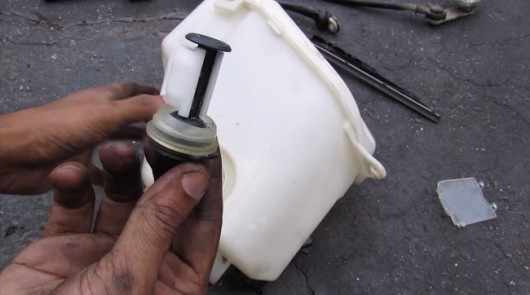

6. Бачок омывателя. На 6.10 минуте продемонстрирован измеритель уровня жидкости, а на 6.30 минуте извлечен моторчик омывателя лобового стекла, который создает давление в тот момент, когда вам нужно помыть стекло.

Так, что, простая и тривиальная конструкция? Или все же на нее стоило обратить внимание?
