Бортовой компьютер штат х1 лада гранта

Устанавливаем бортовой компьютер ШТАТ Х1-G на Лада Гранта: три способа

Самый «простой» бортовой компьютер для Лады Гранты – это БК ШТАТ X1-G. Он совместим с блоками ИТЭЛМА М74, М75, а также с BOSCH ME17.9.7. Подключение выполняют к разъёму OBD, который находится в салоне. Дополнительное питание подводить не требуется. Мы рассмотрим, как выполнить монтаж, а также как обновить прошивку. Обновлять её иногда нужно сразу, чтобы получить совместимость с новым авто. Поэтому читайте обзор внимательно.

Все функции БК ШТАТ на одном видео.

Два метода установки бортового компьютера

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

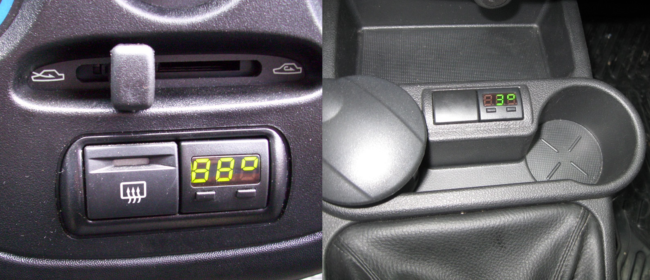

Торпедо и тоннель, два варианта

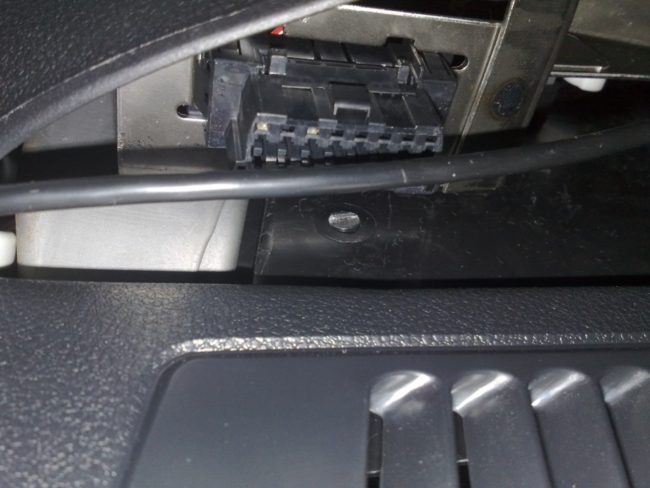

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

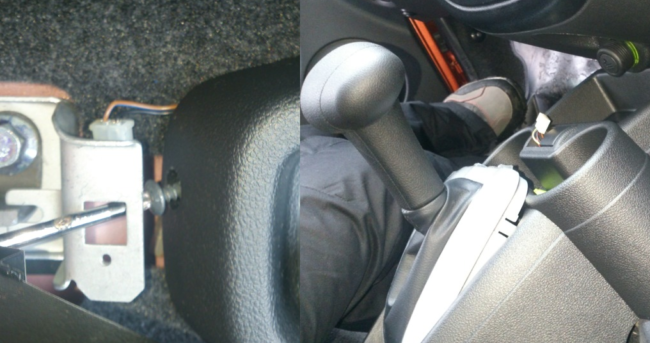

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

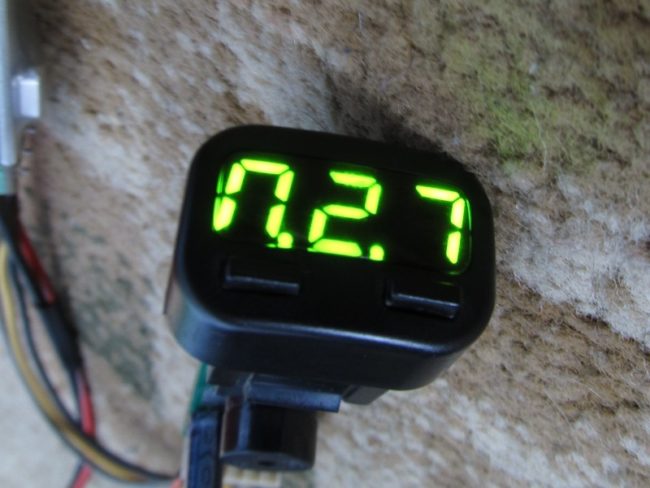

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

В «новых» прошивках («019» и новее) узнать версию ПО можно так: жмём правую кнопку БК, «перелистываем» все функции, доходим до надписи «dro», жмём кнопку длительно.

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

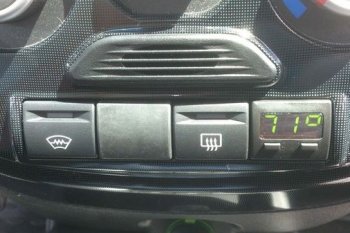

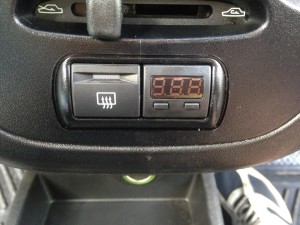

Компьютер в тоннеле

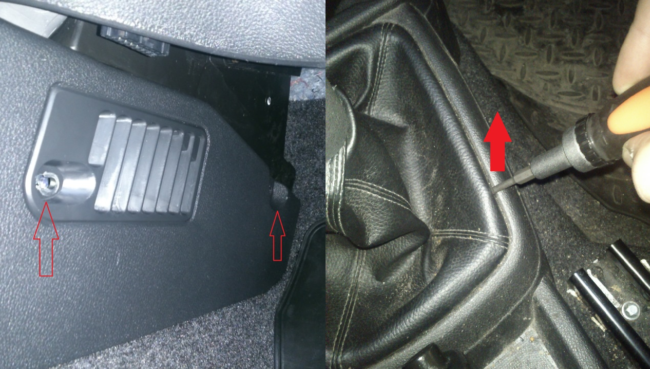

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

Кожух снимают при помощи отвёртки

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Всё готово к монтажу БК

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

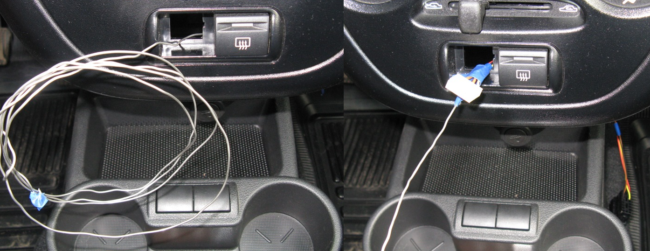

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

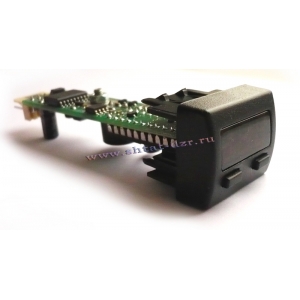

На последнем шаге в нишу устанавливают модуль БК. Но сначала нужно закрепить обшивку. Мы рассмотрели, как установить бортовой компьютер на Ладу Гранту с любой «коробкой».

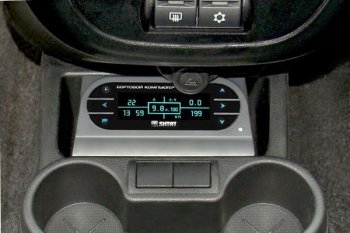

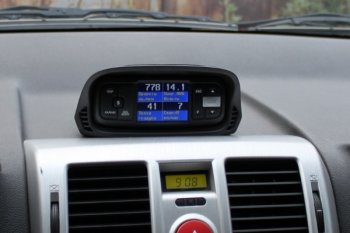

Установка бортового компьютера на «торпеду»

Для установки БК на торпедо не нужно ничего откручивать. Просто демонтируем заглушку и дотягиваем до угла тоннеля проволоку. Затем к проволоке привязывают жгут, ну и т.д.

Проводной жгут идёт под торпедо

Все действия иллюстрируются на фото.

Тем, кто не справится с задачей, рекомендуем поступить так: надо открыть бардачок, освободить его полностью, а затем отщёлкнуть два ограничителя на задней стенке. Дальше вся конструкция «открывается», и через появившуюся прорезь до заглушек дотягиваются рукой.

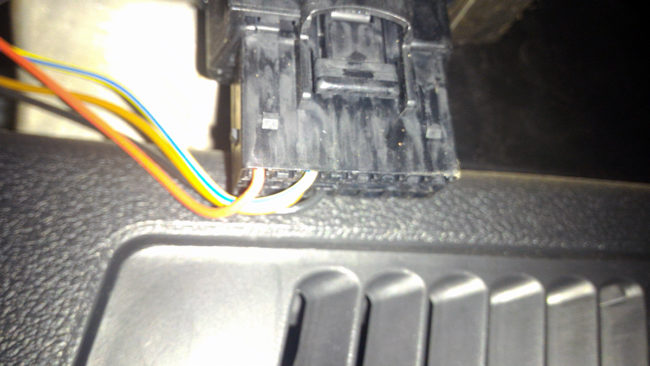

При подключении жгута, предусмотренного в комплекте, ошибиться почти невозможно – все разъёмы сделаны несимметричными. Жаль, что проводку нельзя скрыть полностью.

Пара проводов осталась заметной

Альтернативный вариант установки на Лада Гранта

Знайте, что бортовой компьютер на Ладу Гранту можно установить нестандартным способом. Смысл в том, чтобы «спрятать» провода.

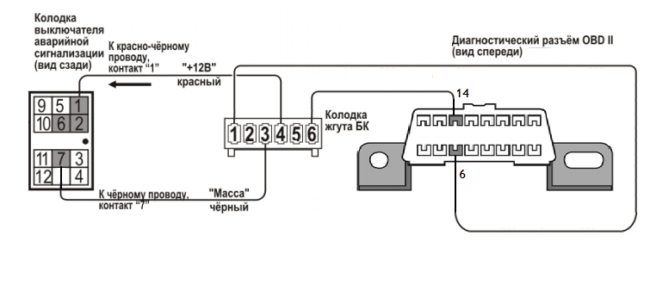

Вторая схема подключения

Реализуем схему, показанную на фото. Питание и «массу» возьмём с кнопки аварийки, а всё остальное пусть будет стандартным. Подключайтесь к проводам кнопки и для этого используйте Т-коннекторы – они выдерживают ток 100-200 мА (что и требуется).

Читать еще:  Датчик дроссельной заслонки лада гранта 8 клапанная

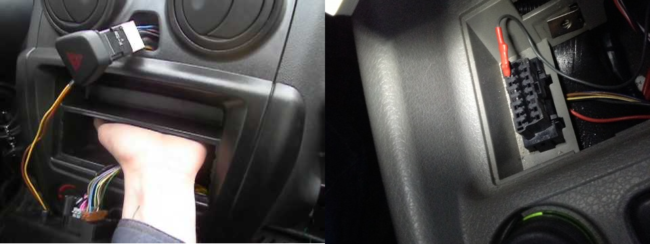

Итак, нам пришлось снять кнопку аварийной сигнализации и подключиться к двум проводам. Затем мы протягиваем кабель к разъёму OBD и используем клеммы из комплекта.

Провода будут незаметны

Штатный разъём (клеммник) пришлось разобрать. Зато, как здорово теперь всё выглядит!

Обновляем прошивку БК сами

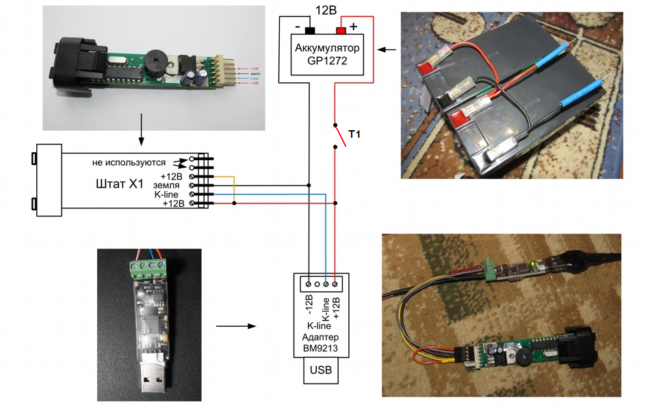

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Роль источника питания может выполнять и компьютер – просто подключитесь к разъёму Molex. А для БК подойдёт клеммник, снятый с компьютерного кулера (2 шт.).

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

  1. Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
  2. Выбирают номер COM-порта (кнопка «Порт»);
  3. Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

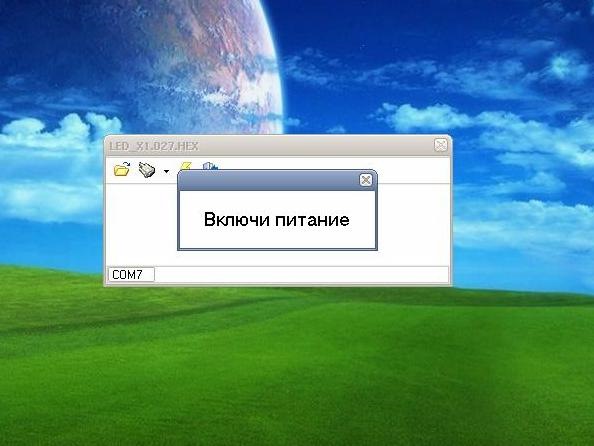

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт фирмы «Штат», выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

  1. Перейдите на сайт изготовителя (фирма «Ftdichip»);
  2. Откройте вкладку «Drivers»;
  3. Перейдите к закладке «VCP Drivers»;
  4. Выберите нужный файл (есть версии для разных ОС), скачайте его.

Об энергопотреблении

БК ШТАТ модели X1 G потребляет 0,015 Ампер, если действует режим ожидания. В остальное время ток может дойти до 200 мА. На практике трудно получить значение, превышающее 170-180 мА. Для сравнения:

  • Хорошая (дорогостоящая) сигналка, режим ожидания – 10-15 мА;
  • Обычная сигналка с брелоком – 25 мА;
  • Сигнализация в режиме «Снято с охраны» – 100-300 мА.

В общем, наш БК – довольно «прожорливый», но не настолько, как сигнализация.

Бортовой компьютер ШТАТ х1-g для Лада Гранта

Бортовой компьютер – устройство, которое все чаще можно встретить не только в зарубежных, но и в отечественных автомобилей. Не является исключением и Лада Гранта в комплектациях «Норма» и «Люкс» (владельцы авто в комплектации «Стандарт», могут купить его дополнительно, хотя и цена достаточно высокая). Он дарит пользователю множество удобств, которые делают управление и контроль за показателями автомобиля гораздо комфортнее. Сегодня поговорим о том, что представляет собой бортовой компьютер, что комплектуется Лада Гранта, и разберем ошибки, с которыми может столкнуться пользователь.

Какое устройство используется на ВАЗ 2190

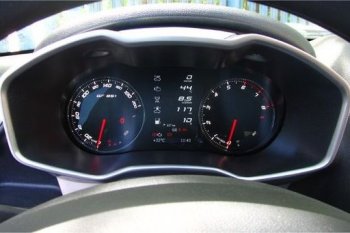

На Лада Гранта установлен штатный бортовой компьютер, получивший название «Штат Х1 М», работающий благодаря системе Е-Газ. Основным элементом устройства является маршрутный компьютер, имеющий выход на дисплей. На нем отображаются такие показатели, как:

  1. Количество топлива.
  2. Количество пробега, которое автомобиль сможет пройти на остатке топлива.
  3. Время поездки.
  4. Пройденное расстояние.
  5. Счетчик расхода топлива.

Благодаря этому вы будете точно знать, как долго вы едете, и насколько критично опустел ваш бак.

Бортовой компьютер, который установлен в автомобиле Лада Гранта, комплектуется диагностическим тестером, где содержатся диагностические коды системы. Кроме того, благодаря ему вы сможете получить информацию о температуре двигателя и откорректировать его параметры. Также в нем содержатся данные о положении заслонки, напряжении в электросети машины, а также тахометр и спидометр.

Читать еще:  Предохранитель на магнитолу лада ларгус

Под капотом Лада Гранта, которая укомплектована данным устройством, находятся датчики. При каких-либо нарушениях, вся информация будет выведена на бортовой компьютер, который и предупредит вас о них. В частности, вы можете получить предупреждения:

  • о перегреве;
  • о неполадках в электрической цепи;
  • о превышении скорости.

Кроме того, устройство оборудовано супервизором, который всегда готов напомнить водителю о том, что у него не выключены габариты или сигналы поворота. Кроме того, он сразу же подаст сигнал в случае, если автомобиль начнет самостоятельное движение вперед или назад.

Основные ошибки устройства

Настройка такого бортового компьютера не является чем-то крайне сложным, к нему всегда прилагается подробная инструкция. Если какие-то моменты вам непонятны – вы всегда можете найти видео данного процесса. Вместе с тем устройство также может огорчить вас и ошибкой, при том, что время искать инструкцию есть далеко не всегда. Далее приведем пример нескольких распространенных ошибок устройства, с которыми вы можете столкнуться пути:

  • Р0030, 0031, 0032. Ошибки датчика кислорода до нагревателя. В данном случае бортовой компьютер проверяет обрыв цепи, а также возможное короткое замыкание цепи в землю или в бортовую сеть соответственно;
  • Р0036, 0037, 0038. В данном случае вам будет сигнализировать датчик, расположенный за нагревателем. Описание ошибок аналогично предыдущим;
  • Р0112,0113. Сигнал датчика температуры впускного воздуха. В данном случае речь идет о слишком низком или высоком сигнале соответственно;
  • Р0116, 0117, 0118. Оповещение от датчика температуры охлаждающей жидкости. Код сигнализирует либо о выходе сигнала из диапазона, а также о слишком низких или высоких показателях;
  • Р0122, 0123. В данном случае вам сигнализирует датчик №1 дроссельной заслонки, оповещая о слишком высоком или низком уровне сигнала.

Эти и другие ошибки обязательно указываются в инструкции, поэтому старайтесь всегда иметь ее при себе, если не знаете их наизусть (что весьма маловероятно из-за их большого количества). Имея руководство под рукой, вы всегда сможете определить, какой код ошибки что обозначает. Благодаря им вы всегда сможете быстро определить ту или иную неисправность в своем автомобиле, быстро устранить ее и продолжить свой путь с минимальной задержкой.

ШТАТ GRANTA – Х1-G

показать все фотографии

ШТАТ GRANTA – Х1-G

ПРЕДНАЗНАЧЕН для установки на автомобили семейства GRANTA,КАЛИНА-2,Приора-2 вместо заглушки кнопки панели приборов. Совместим с контроллерами Итэлма М74

Адаптер USB-K-Line

Датчик дождя ДДА-25

Автомобильное.

РКИ 19.

Уплотнитель.

Автомобильное.

Multitronics.

Подлокотник Лада.

30 Другие товары из той же категории:


  • Подлокотник.
    1 800 руб.
    Просмотр

  • Подлокотник.
    1 850 руб.
    Просмотр

  • Подлокотник.
    1 500 руб.
    Просмотр

  • Подлокотник.
    1 500 руб.
    Просмотр

  • Подлокотник.
    1 900 руб.
    Просмотр

  • Подлокотник.
    1 900 руб.
    Просмотр

  • Подлокотник.
    1 900 руб.
    Просмотр

  • Фары.
    4 200 руб.
    Просмотр

  • Фары.
    3 000 руб.
    Просмотр

  • Фары.
    4 300 руб.
    Просмотр

  • ШТАТ 219×6.
    2 800 руб.
    Просмотр

  • Фары.
    1 200 руб.
    Просмотр

  • Кнопка.
    2 300 руб.
    Просмотр

  • Коврик на.
    150 руб.
    Просмотр

  • DIN-гнездо.
    120 руб.
    Просмотр

  • Накладки на.
    800 руб.
    Просмотр

  • Multitronics.
    4 400 руб.
    Просмотр

  • Multitronics.
    1 550 руб.
    Просмотр

  • Штырь для.
    250 руб.
    Просмотр

  • Head-Up.
    2 000 руб.
    Просмотр

  • Автомобильно.
    500 руб.
    Просмотр

  • Гнездо.
    250 руб.
    Просмотр

  • Набор.
    40 руб.
    Просмотр

  • Super Mini.
    850 руб.
    Просмотр

  • Манометр.
    150 руб.
    Просмотр

  • Утеплитель.
    190 руб.
    Просмотр

  • Утеплитель.
    160 руб.
    Просмотр

  • Утеплитель.
    160 руб.
    Просмотр

  • Рем.
    50 руб.
    Просмотр

  • Дополнительн.
    250 руб.
    Просмотр

Клиенты, купившие этот товар, также покупают:


  • Форсунки.
    100 руб.
    Просмотр

  • Комплект.
    450 руб.
    Просмотр

  • Корпус.
    500 руб.
    Просмотр

  • Комплект.
    500 руб.
    Просмотр

  • К-кт.
    550 руб.
    Просмотр

  • Колпак.
    90 руб.
    Просмотр

  • Противосколь.
    150 руб.
    Просмотр

  • Фары.
    1 300 руб.
    Просмотр

  • Автомобильно.
    490 руб.
    Просмотр

  • Трубка для.
    150 руб.
    Просмотр

ШТАТ GRANTA – Х1-G

(Установлена Прошивка- v.3.9 )

Обновление по запросу (указать в сообщении к заказу) на v.4.2

Читать еще:  Киа х лайн или лада веста кросс

(Для автомобилей с АКПП)

Начиная с версии 3.4 изменена работа

функции «ПЛАЗМЕР» (сушка и прогрев свечей).

Для корректной работы функции «ПЛАЗМЕР »

После включения зажигания нажатием правой

кнопки (“КОРР.”) перейдите в функцию

«Напряжение в бортовой сети». Нажмите

и удерживайте правую кнопку (“КОРР.”)

более двух секунд, после этого запускается

таймер на 120 секунд. Во время хода таймера

происходит сушка и прогрев свечей.

Продлить период сушки можно, повторно

нажав на правую кнопку (“КОРР.”), прервать

– нажав на правую кнопку (“КОРР.”)

или запустив двигатель. После окончания

прогрева и сушки свечей – БК издаст звуковой

сигнал и перейдёт в обычный режим

работы – свечи просушены и прогреты, запускайте

двигатель.


ПРЕДНАЗНАЧЕН для установки на автомобили семейства GRANTA,КАЛИНА-2,Приора-2 вместо заглушки кнопки панели приборов.

Функции

Предупреждение о не выключенных габаритных огнях

Энергонезависимая память (сохраняет все значения при снятии клеммы с аккумулятора).

Ручная подстройка точности показаний по расходу топлива и пробегу в пределах ±30%.

Маршрутный компьютер 7 Функций , включая “Уровень топлива в баке” и “Пробег на остатке топлива”.

Диагностический тестер 7 Функций, включая чтение диагностических кодов и их удаление.

Сигнализатор 4 Параметра с возможностью раздельной блокировки звукового сигнала Плазмер – сушка и прогрев свечей для облегчения холодного пуска двигателя.

Тропик – автоматическое управление вентилятором системы охлаждения при достижении температуры двигателя, заданной пользователем.

Форсаж – сброс памяти обучения контроллера при переключении “бензин”/”газ”, приводящий к состоянию первоначальных заводских установок для бензина с октановым числом не ниже 95.

КОМПЛЕКТАЦИЯ
Бортовой компьютер “ШТАТ GRANTA -Х1”.. 1
Жгут для подключения БК.. 1
Руководство по установке и эсплуатации.. 1
Упаковка. 1

Выбираем лучший бортовой компьютер Лада Гранта, Калина, Приора

Современные автомобили трудно представить без функционального бортового компьютера (БК). На Лада Калина 2 и Лада Гранта есть штатный бортовой компьютер, который встроен в комбинацию приборов, но его функции на столько скудные, что владельцы устанавливают альтернативный БК практически сразу после покупки автомобиля. Мы решили выяснить, а какой БК для Лада Гранта/Лада Калина или Лада Приора популярнее и практичней..

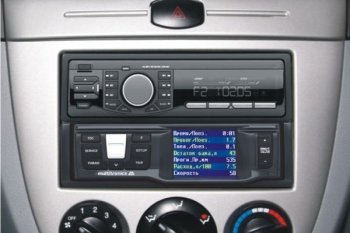

Все бортовые компьютеры в зависимости от места установки можно разделить на 6 категорий:

Например, ШТАТ Х1.

Цена: около 1000 рублей.

Например, ШТАТ UniComp 620, ШТАТ 219.

Цена: 2000-4000 рублей.

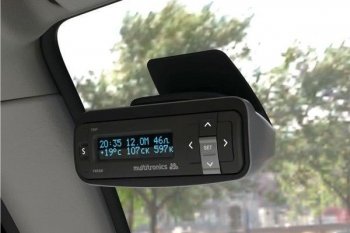

Например, Multitronics RC-700, Multitronics RI-500, Gamma GF 270/271.

Цена: 5000-8000 рублей.

Например, Multitronics VC730/731, Multitronics VG1031.

Цена: 5000-6000 рублей.

Например, Multitronics TC 740/750, Multitronics TC 50.

Цена: 5000-7000 рублей.

Например, Ferrum GF 617, GF 851, GF 651 и т.д.

Цена: 10000-17000 рублей.

Все БК, за исключением ШТАТ Х1, имеют широкий список функций, которые устроят любого, даже самого прихотливого водителя. БК ШТАТ Х1 имеет не такие большие возможности, но содержит все необходимые функции, которые должен иметь бортовой компьютер. Кроме этого он обыгрывает всех по стоимости.

Самыми дорогими БК считаются многофункциональные комбинации приборов от Ferrum, и это понятно, ведь кроме функций БК вы получаете стильную панель приборов. Остальные бортовые компьютеры занимают среднюю ценовую нишу, совмещая в себе большой функционал и удобное использование.

По статистике самым популярным бортовым компьютером для Лада Гранта, Лада Калина и Лада Приора считается ШТАТ Х1. Связано это с тем, что БК имеет:

  1. самую низкую стоимость
  2. самые необходимые функции
  3. установку в штатное место и простое подключение

Менее популярными считаются БК средней ценовой категории. А к редкому выбору можно отнести функциональные комбинации приборов. Купить БК можно, например, тут.

Напомним, если ваш БК не расшифровывает ошибки двигателя, а показывает только номер ошибки, воспользуйтесь списком кодов ошибок. А какой БК посоветуете вы для будущих владельцев автомобилей Лада Гранта/Калина/Приора?
